Проектирование и изготовление лестниц: особенности самостоятельной работы

Изготовление прямой бетонной лестницы

В просторном доме с бетонными перекрытиями второго этажа можно сделать лестницу из бетона. Чаще всего в домах монтируют конструкции двух видов – монолитную и комбинированную, в которой бетонным является только косоур. Второй вариант смотрится более привлекательно и изящно. Для изготовления бетонной лестницы обязательно нужна опалубка и очень прочное основание.

Изготовление прямой бетонной лестницы

В процессе работы понадобится:

  • обрезная доска, обитая пленкой, или водостойкая фанера;
  • прочный брус 100х100 мм;
  • вязальная проволока и арматура;
  • саморезы;
  • бетонный раствор.

Доски для опалубки выбирают толщиной 3 см, толщина фанеры не должна быть менее 18 мм. Все размеры просчитывают так же, как и для деревянной лестницы, но основание должно быть максимально прочным. Начинают со сборки опалубки: доски или фанеру сбивают по чертежу, соблюдая угол наклона и не допуская образования щелей.

Готовую опалубку устанавливают между этажами и закрепляют с помощью деревянных брусков. После этого внутри каркаса раскладывают арматуру, связывая поперечные прутья проволокой. В местах установки перил закрепляют пробки из дерева, а потом заливают опалубку готовым раствором. Заполнить каркас нужно сразу, иначе монолитность основы будет нарушена.

Заполнение каркаса лестницы бетоном

Когда бетон хорошо схватится, опалубку снимают, а поверхность ступеней периодически увлажняют, чтобы избежать растрескивания. Приступать к отделке можно только после полного высыхания и упрочнения бетона. Для изготовления комбинированной лестницы заливка косоура производится точно так же, но опалубку делают гораздо уже и с учетом монтажа ступеней.

Когда бетон хорошо схватится, опалубку снимают

Для отделки монолитной конструкции используют дерево, камень, плитку и другие материалы. При облицовке следует учитывать вес материала, ведь плитка и камень оказывают большую нагрузку на основание, чем деревянные панели. На бетонный косоур могут крепиться любые ступени, особенно хорошо сочетается такое основание с деревом.

Простая деревянная лестница

Одномаршевая лестница состоит из косоуров, перил, проступей и подступенков. Проступью называют горизонтальную часть ступени, подступенком – вертикальную. Косоуры – это несущие элементы конструкции, имеющие по верхнему краю специальные вырезы для крепления ступеней. Вместо косоуров часто используют тетивы – несущие балки с пазами для ступеней. Подступенки и перила не являются обязательными элементами, но для удобства и безопасности лучше, когда они присутствуют.

Высота лестницы равняется расстоянию между этажами плюс толщина перекрытий. Чтобы упростить расчет длины пролета и основания, сначала нужно определить параметры ступеней. Если в доме проживают пожилые люди и дети, оптимальная высота ступени составляет 15 см, для остальных более удобной будет высота 20 см. Делать подступенок еще выше не рекомендуется, так как подъем будет слишком крутым и менее комфортным.

Основные параметры одномаршевой лестницы

Ширина ступени равняется 20-30 см, и здесь многое зависит от того, сколько места можно отвести под лестницу. Чем шире ступени, тем больше места занимает конструкция. Когда подходящие размеры выбраны, можно подсчитать количество ступеней и длину основания. Для этого делят высоту лестницы на высоту подступенка, получившееся значение округляют до целого числа, а затем умножают на глубину проступи. Например, если общая высота равна 3 м, а высота подступенка составляет 20 см, потребуется 15 ступеней:

При ширине ступени 25 см длина основания составляет 15х250=3750 мм.

Технология изготовления

Когда расчеты произведены, можно приступать к изготовлению элементов лестницы. Для косоуров необходима очень плотная твердая древесина, ведь они должны удерживать не только вес конструкции, но и людей. Из плотного картона вырезают шаблон, на котором вырезы соответствуют размеру ступеней, а уклон равен углу наклона лестницы. На концах косоуров вырезают пазы для крепления к основе и верхним перекрытиям, после чего делают разметку по шаблону.

Комбинированная деревянная лестница на косоурах

Для дальнейшей работы понадобится:

  • электролобзик;
  • шлифмашинка;
  • строительный уровень;
  • анкерные болты;
  • дрель;
  • молоток.

Электролобзиком на косоурах делают выступы по разметке, затем с двух сторон обрабатывают шлифмашинкой. В балках перекрытия вырубают отверстия для крепежей или устанавливают опоры из металла. На полу первого этажа по линии расположения нижней ступени устанавливают опорный брус и закрепляют его анкерными болтами. После этого производят монтаж косоуров, обязательно сверяя угол наклона с помощью уровня. Внизу и вверху косоуры фиксируют анкерными болтами.

Следующий шаг – изготовление ступеней. Для этого берут сухие доски толщиной от 36 мм; их ширина должна равняться ширине ступеней или быть чуть больше. Для подступенков можно использовать доски толщиной от 20 мм. Длина заготовок должна соответствовать ширине лестницы – от 80 см до 1,2 м.

Косоур имеет пилообразную форму

После обрезки каждую заготовку необходимо отшлифовать, чтобы убрать острые срезы и неровности. Процесс установки ступеней очень прост: нижние вырезы косоуров промазывают столярным клеем и прикладывают подступенки, выравнивая по краям. Закрепляют их саморезами и укладывают сверху ступени. Клей нужен для того, чтобы при нагрузке деревянные элементы не скрипели.

Поочередно уложив все ступени, приступают к монтажу перил. Перила состоят из балясин и поручней; для изготовления балясин используют брус квадратного сечения или фигурные заготовки из дерева. Устанавливают балясины либо на каждой ступени, либо через одну, в зависимости от уклона и длины пролета. В качестве крепежей используются саморезы, которые часто закрывают специальными заглушками для красоты. Если лестница на второй этаж расположена в центре помещения, перила можно установить с обеих сторон.

Вариант оформления деревянной лестницы

Готовую конструкцию еще раз шлифуют и обрабатывают антисептической грунтовкой. После этого нужно покрыть дерево лаком, краской или другим составом, не образующим слишком гладкую поверхность. Если ступени будут шероховатыми, это повысит их безопасность для домочадцев. Покрытие наносится в 2 или 3 слоя, при этом каждый слой должен полностью высохнуть перед нанесением следующего.

Заключительные работы

В случае с деревянной винтовой лестницей завершающим этапом является покраска. Если вы используете бук как основной материал, то этот процесс требует особой тщательности (чтобы сохранить натуральную текстуру). В первую очередь детали нужно зачистить наждачкой, пропылесосить и покрыть морилкой. Далее следует нанести два слоя паркетного лака, это позволит избежать истирания поверхности.

Изготовление винтовой лестницы – это довольно длительный и ответственный процесс. Однако его под силу выполнить даже начинающему мастеру. Соблюдение технических норм, правил безопасности и точной инструкции по сборке и монтажу конструкции позволит добиться отличного результата. Если же вы сомневаетесь в себе или не обладаете достаточным опытом работы в строительной сфере, то лучше обратиться за помощью к специалистам.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Какой материал выбрать для лестницы

Перед тем как сделать винтовую лестницу у себя дома своими руками, необходимо определиться с основным материалом. Этот этап является одним из наиболее важных, так как в дальнейшем от этого будет зависеть простота установки и продолжительность эксплуатации сооружения. Здесь сложно выделить какие-либо запреты, поэтому хозяин дома может заказать абсолютно любой проект, в зависимости от конкретного интерьера помещения.

Ещё не стоит забывать о том, что основную конструкцию можно украшать дополнительными элементами декора. Именно такие действия позволят создать оригинальную конструкцию, которая не будет иметь аналогов в других жилищах. При этом не стоит забывать, что лестница должна выполнять свои прямые функции, поэтому мастер обязан использовать только качественные материалы, опираясь на рекомендуемые пропорции.

Одними из самых распространенных материалов для изготовления такого сооружения считаются:

  • керамика и стекло;
  • бетонная основа;
  • твёрдые породы дерева;
  • натуральные камни;
  • металл.

Решающий вид лестницы всегда зависит от выбранного материала для ступеней и ограждений. Многие люди уже привыкли к дереву и пытаются использовать именно этот материал как основной, но это совсем не обязательно. Наиболее выигрышными вариантами для современного интерьера окажутся металл и/или натуральный камень

Также стоит обратить внимание на то, что в последнее время для установки в частных домах часто стали использовать монолитное сооружение из бетона

Ещё человек не должен забывать о том, что все эти материалы можно комбинировать, чтобы добиться максимальной оригинальности. Если используются деревянные ступеньки, наиболее гармоничным вариантом окажутся металлические вставки. В основном уникальные дизайны создаются за счёт комбинации дорогостоящих материалов, но не менее популярными можно считать винтовые лестницы из металла и стекла.

До того как будет принято окончательное решение, не стоит забывать о динамике общего интерьера помещения. Если использовать в качестве основного материала дерево, у хозяина будет возможность получить сооружение, которое окажется прочным и вряд ли когда-то выйдет из моды. Если интерьер предполагает наличие сверх современных элементов, наиболее выигрышным вариантом станет лестница из полированного натурального камня. Из этого материала достаточно будет изготовить ступени, а сам каркас можно выполнить из металла.

Как выбрать форму винтовой лестницы

Классический вариант изделия спиралевидной конструкции предусматривает упор ступеней на стену с одной стороны, и их крепление к несущей колонне – с другой. Характерный и главный отличительный признак винтовых изделий – отдельная каменная, бетонная или кирпичная колонна. Стройматериал для этого варианта – бетон или натуральный камень, иногда – дерево или металл, еще реже – сочетание всех этих материалов с включением стекла и пластика. Строится классическая лестница сразу, при строительстве дома, так как ступеньки должны замуровываться в стену, а опорная колонна – в основание пола.


Винтовая прямоугольная конструкция

Правильный выбор модели основывается на знании конструкций, типов, функционала и дизайна лестничных изделий. Основная классификация происходит по таким признакам:

  1. Стройматериалы;
  2. Дизайн – по форме (спиральный), по стилю (хай-тек, классика), по конструктивным признакам (модульный);
  3. Форма лестницы;
  4. Место эксплуатации;
  5. Конструкция перил;
  6. Габариты и конструктивные размеры изделия.


Металлические перила Функциональное назначение:

  1. Лестницы для входа в дом или помещение;
  2. Междуэтажные конструкции;
  3. Вспомогательные (для подсобных помещений);
  4. Вход в подвал;
  5. Вход на мансарду или чердак.


Мансардная винтовая лестница Самые распространенные решения лестничных конструкций:

  1. Прямые маршевые, поворотные (спиральные) модели из дерева или металла с возможным включением пластика и стекла;
  2. Изделия модульные или из сборных элементов;
  3. Изделия, сконструированные на больцах, косоурах или кронштейнах;
  4. Лестницы, преобразующиеся в другие бытовые конструкции, переносные модели;
  5. Наружные и внутренние лестничные модели;
  6. Пристенные или отдельные изделия;
  7. Лестницы со ступенями закрытой или открытой конструкции;
  8. Модели с перилами и без перил.


Модульная спиральная лестница Самостоятельное изготовить винтовые лестницы своими руками чертежи которых можно найти в общем доступе, возможно при умелом пользовании инструментом, схемами и при знании основ работы с деревом и металлом – любая лестница должна быть не только красивой и удобной, но и безопасной, особенно, если в доме проживают старики и дети.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

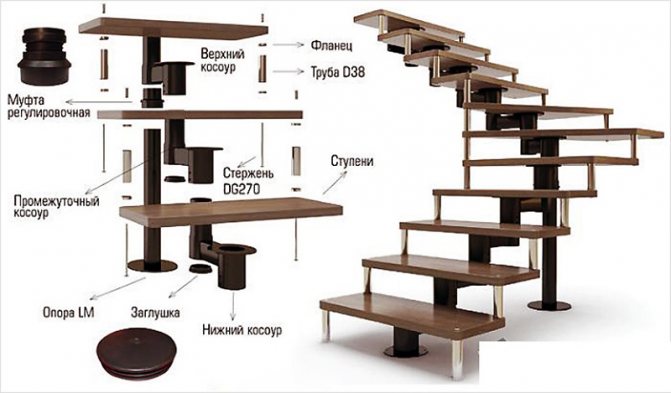

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%! (MISSING)Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

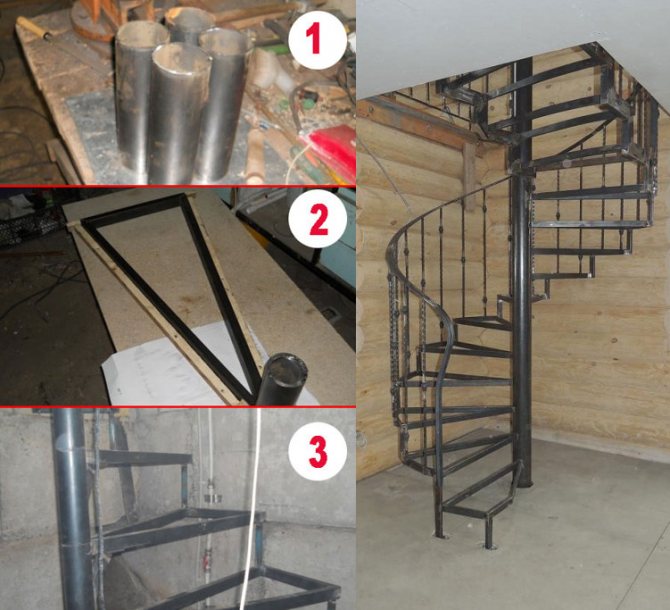

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Винтовые лестницы могут иметь футуристический вид. Такие модели хорошо вписываются в стили минимализм, хай-тек и другие современные направления в оформлении помещений

С перилами и без перил — выбор ваш. На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элемент

Оригинальной формы ступени в виде полукруга очень удобны при ходьбе

Кованные витые лестницы — классика жанра

При одинаковой конструкции впечатление может быть разным

Цветовое оформление тоже важно

Разновидности приставных лестниц

Раскладные модели занимают меньше места

По сути приставная лестница из дерева состоит из двух вертикальных стоек, на которых укреплены горизонтальные перекладины. Современные конструкции отличаются качествами и техническими характеристиками:

  • простая;
  • выдвижная;
  • складная.

Универсальный подъемник каждый выбирает под себя исходя из направления использования.

Готовую лестницу можно приобрести в магазине. Чаще покупают алюминиевые изделия. Стоимость их высокая, поэтому есть смысл собрать лестницу собственноручно. Стальные и алюминиевые детали не применяют, используют древесину, которая стоит дешевле металла.

С увеличением высоты делают больше ступеней, односекционные схемы делают с учетом человеческой антропометрии, например, роста хозяина. Такие конструкции никогда не бывают винтовыми, только с прямым расположением опорных перекладин. Устройства могут стоять свободно, опираться на стену наклонно или вертикально, быть навесными.

Простая

Простая приставная лестница

Лестница нуждается в опоре для устойчивого стояния (стена, столб, ствол дерева). Есть простые однослойные трапы, которые навешивают на вертикальных ограждениях или, например, на коньке крыши, чтобы выполнять ремонт кровли. Есть строения, которые по высоте достигают 20 м, их используют в нестандартных ситуациях или при непредвиденных обстоятельствах, например, пожаре.

Простая разновидность предусматривает сборку лестницы без шарниров и выдвижных конструкций. Каркас состоит из двух вертикальных балок–прогонов (50 х 75 мм), на которых закрепляют поперечные деревянные пластины. Используют поперечные усиления для стягивания струн (балок). Поверхность ступенек делают рифленой или набивают продольные выступающие полосы.

Чертеж и расчет для такой лестницы можно не делать, т. к. строение относится к разряду элементарных. На вертикальных прогонах делают запилы на половину толщины бруса, в которые вставляют перекладины. Ступени прочно садятся в выемки так, чтобы их края были вровень с внешней частью.

Выдвижная

Внешний вид таких изделий напоминает стандартную конструкцию, но они отличаются тем, что их можно регулировать по высоте. Строение включает несколько выдвижных секций.

Выдвигают сегменты с помощью направляющих роликов, которые делают из стали. Ранее такие элементы применяли для выноса трапов на пожарных машинах, но сейчас устройства нашли применение в частном секторе.

Разновидности выдвижных конструкций:

  • трансформеры;
  • телескопические.

Высоту поднятия человека можно установить на необходимом уровне. Вместе с тем выдвижные лестницы мобильны, имеют небольшую массу. Недостаток в малой устойчивости лестницы, если она раскрыты на всю высоту.

Использование выдвижных лестниц относится к категории высотных работ с повышенной степенью опасности, поэтому к сборке предъявляют повышенные требования надежности.

Места креплений перекладин к тетиве обрабатывают антисептиками и противокоррозионными составами.

Складывающаяся

Раскладная деревянная переносная лестница

Складные варианты отличаются от прямых тем, что в них несколько секций скрепляются шарнирами, но не выдвигаются по высоте, а раскладываются. В собранном виде модели представляют собой компактный блок, в разобранном виде он становится высокой лестницей. Такие изделия часто закрепляют стационарно для поднятия на чердак. Хозяин тянет за выпуск лестницы, она раскладывается и превращается в удобный трап.

Складные изделия трудно проектировать так, чтобы все детали взаимодействовали безукоризненно. К стоимости древесины, стандартных стяжек и метизов добавляются подвижные металлические узлы сложного строения, которые имеют высокую цену. Раскладные модели требуют точной сборки и сложного монтажа.

К складным вариантам относят стремянки — это наиболее простые модели, для которых ставят дешевые стандартные шарниры.

Складные лестницы выполняют в виде лестницы с опорным каркасом на другой стороне либо в форме двойной лестницы с двух боков.

Надежность лестницы зависит от угла ее раскрытия, чем он больше, тем устойчивее конструкция.

Подготовка частей лестницы

При подготовке составляющих обращайте внимание на следующие вещи:

  1. Длина марша будет равняться расстоянию от пола первого этажа до второго. Эта формула применима к одномаршевым конструкциям.
  2. Для того чтобы рассчитать количество ступенек, нужно разделить высоту конструкции на высоту ступеней. Полученное число будет являться наиболее оптимальным количеством необходимых ступенек.
  3. Стандартной высотой для ступеньки считается 17 см.
  4. Ширина ступеньки должна быть в диапазоне 22-40 см.

Если у вас деревянная лестница, убедитесь, что у вас под рукой имеются следующие материалы:

  1. Доска шириной в 25 см и толщиной в 5 см. Она будет нужна для изготовления косоура.
  2. Доска толщиной не менее 2 см, для изготовления ступенек.
  3. Доска толщиной 3-4 см, для изготовления подступенков.

Изготовление косоуров происходит следующим образом. Сначала изготавливается шаблон ступеньки, полностью соответствующий ее габаритам. Шаблон выглядит, как деревянный или металлический уголок, при помощи которого вы осуществите разметку на доске, приготовленной под создание косоура.

Сделав один косоур, приложите его к стене, чтобы проверить правильность ваших расчетов. Если все сделано верно, по образцу первого косоура выполняются остальные. Всего их нужно около 3-4 штук. В нижней и верхней части косоуров необходимо сделать запилы под балки, на которых они будут крепиться.

Важно! При выборе досок убедитесь, что они не имеют никаких изъянов и не попорчены паразитами. Доска плохого качества быстро выйдет из строя

Не забудьте подготовить балясины, если они у вас имеются. Для этого на ступеньках размечается место расположения каждой балясины. В центре высверливается отверстие, в которое вбивается шкант соответствующего диаметра. Он должен выступать над поверхностью ступеньки на высоту в 1-1,5 см. В каждой балясине тоже высверливается отверстие под шкант, и делать это надо аккуратно.

После необходимо установить по балясине сверху и снизу пролета. Это нужно, чтобы определить угол, под которым придется подрезать все остальные балясины для их плотного прилегания к поручню снизу.
