Форточка для теплицы: 5 рекомендаций по установке

Разновидности дверей в теплицу

Конструкция двери в парник может быть нескольких видов:

• Распашная. Цельная конструкция, установленная на мощных дверных петлях, чтобы обеспечить плотное прилегание. Установка конструкции достаточно проста, особенно если теплица изготовлена из каркаса и пленки;
• Раздвижная. Такой вариант очень удобен, ведь предотвращаются удары полотна о дверной косяк, да и само перемещение двери имеет ограничение. Плотность прилегания полотна обеспечивается уплотнителем;
• Вариант с форточкой. Если каркас двери позволяет, то в нем можно сделать форточку, однако распахивать ее необходимо будет только вручную.

Виды парников, имеющих открывающийся верх

Парник можно сделать своими руками, но можно купить и готовый. В магазинах сейчас легко выбрать тот, который покажется самым оптимальным как по размеру, так и по конструкции.

Стоит отметить, что существует несколько моделей парников такого типа. Например, их можно разделить на категории по типам крыш. Самый популярный вариант – это парник, имеющий арочную крышу. Притом благодаря тому, что поликарбонат отлично гнется, такую крышу из него сделать не сложно. Она будет иметь форму арки. Благодаря наличию такой конструктивной особенности осадки на крыше не будут скапливаться, а значит, в зимний период года можно не беспокоиться, что снег продавит парник и повредит его. Также конденсат, накапливающийся на внутренней стороне крыши, будет стекать вниз, не падая на молодые растения и не раздражая их. Минус арочного парника заключается лишь в том, что выращивать в нем можно только растения невысокого роста.

Арочный парник

Парники-капельки похожи на арочные. Они имеют обтекаемую форму, но верхняя часть крыши оснащена «коньком». Такая крыша тоже позволяет не скапливаться осадкам. Но такие варианты парников встречаются редко – обычно капельками делают теплицы.

Парники являются распространенными сооружениями для выращивания рассады, теплолюбивых культур

Парник может иметь и двускатную крышу. Она отлично выдерживает достаточно серьезные нагрузки. Сам парник в этом случае имеет четкие геометрические формы прямоугольника или квадрата. Оптимальный вариант для выращивания относительно высоких растений. Но такой парник стоит дороже, чем другие модели из-за сложности изготовления конструкции.

Двускатный парник

Парники, имеющие односкатную крышу, похожи на ящик, закрытый сверху тем же поликарбонатом. Крышка в этом случае просто откидывается вверх при необходимости. Обычно конструкция располагается у стен дома или другого строения. Однако солнце проникает внутрь нее только через верх, так что некоторые культуры могут испытывать недостаток освещения. А сама крыша способна накапливать осадки, в результате чего ее нужно постоянно чистить, а в зимний период – особенно, иначе есть риск повреждения поликарбоната.

Односкатный парник

Есть и купольные парники с открывающимся верхом. Обычно крыша у них выполнена из треугольных сегментов, соединенных между собой. Такой вариант позволяет хорошо и равномерно рассеивать свет внутри парника. Створки парника могут как откидываться полностью, так и быть частично приоткрытыми.

Парник-хлебница

Таблица. Типы готовых парников.

Тип	Описание
Хлебница	Название сформировалось благодаря тому, что парник напоминает своим внешним видом обычную хлебницу. Крыша у него арочная и при необходимости одну из ее створок можно просто сдвинуть вверх, как у родоначальницы названия – хлебницы.
Улитка	Этот вариант тоже представляет собой парник с арочной крышей. Обе створки конструкции при необходимости можно открыть и получить доступ к растениям и грунту для проведения работ.
Бабочка	Такой парник похож на описанную выше хлебницу. Но створки у него нужно не сдвигать, а открывать в стороны и вверх. Парник с открытыми створками напоминает бабочку, распахнувшую крылья – отсюда и название. Также такой парник иногда называют «кабачком».
Бельгийский	Этот парник прямоугольный или квадратный в сечении и имеет крышу с одним скатом, реже – с двумя. Ее, если нужно, легко поднять вверх и получить доступ к растениям.

Любой заводской парник обычно имеет каркас из алюминия и обшивку из поликарбоната. Благодаря использованию этих материалов он представляет собой легкую и мобильную конструкцию, которую при желании можно легко переместить на другое место или разобрать.

Парник-бабочка, обшитый сотовым поликарбонатом

Электрические

Электрический тип проветривания оснащен температурными реле и вентиляторами. При перегреве воздуха реле срабатывает и включает вытяжку. Эта система мощная, компактная, быстро реагирует на разницу температур. Существенным недостатком является зависимость от электричества. Если в теплице используется такой тип проветривания, потребуется покупка резервных источников питания.

Обезопасить растения от перегрева, в случае отключения электричества, поможет использование альтернативных источников энергии (солнечные батареи, сила ветра). За счет необходимости в приобретении дополнительных элементов, данные системы оказываются дорогими. Но существует возможность выбора мощности электромотора. Для более тяжелых конструкций придется потратиться на сильный привод, а для легких подойдут маломощные.

Принцип работы

Привод для форточек теплиц бывает:

• биметаллический;
• гидравлический;
• электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

https://youtube.com/watch?v=OV8vUfc-FXg%3F

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

https://youtube.com/watch?v=UG3-Scp_mhc%3F

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплицеВажно: При установке колбы следите, чтобы она не оказалась в тени, так как там она будет медленнее нагреваться относительно общей температуры в теплице. Это задержит открывание форточки, что приведет к перегреву и может нанести вред растениям. . Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

https://youtube.com/watch?v=eA6DC-fgO-Q%3F

Принцип работы

Термопривод реагирует на изменение температурного режима в теплице. Устройство открывает двери, окна, форточки при повышении температуры больше определенного значения. Происходит дополнительное проветривание помещения, вследствие чего температурный режим нормализуется. При этом исполнительный элемент термопривода возвращается в исходное состояние с наступлением похолодания.

По способам работы, приводящим в действие механизм термопривода, различают следующие, отличающиеся по физическим принципам.

• Электрический термопривод. Основные элементы этого устройства — электронный управляющий блок (контроллер), датчики температуры и вентиляторы. Информация от термодатчиков анализируется контроллером и программа выбирает наиболее рациональный режим работы вентиляционных установок. Эффективность работы электрического термопривода не зависит от размеров и типа конструкции теплиц. В теплице быстро производится корректировка нужного температурного режима. Однако необходимость в электроснабжении ограничивает его применяемость, особенно в отдаленных от городов дачных участках.
• Термопривод, основанный на разнице линейного расширения металлов. Такая система состоит из биметаллической пластины, в которую собраны металлы с отличающимся коэффициентом линейного расширения. При нагреве такая пластина изгибается и оказывает давление на исполнительный механизм открывающий, например, форточку. Независимость от внешних факторов (электроснабжения), простота монтажа и дешевизна в эксплуатации — главные достоинства этой системы. Недостатки заключаются в передаче большого количества тепла для обеспечения работоспособности (тепловая инерция), небольшая мощность и трудный подбор материалов, хорошо работающих в заданном интервале температур.
• Термопривод, основанный на принципах гидравлики и пневматики. Разница между ними заключается в состоянии рабочего тела — жидкость или воздух.

При определенной температуре, например, около 22°, специальная жидкость начинает сильно расширяться и выталкивать с усилием шток, соединенный с окном, форточкой или дверью. Назад при падении температуры шток возвращается с помощью возвратной пружины. Наряду с независимостью от источника питания другим достоинством такого термопривода является простота монтажа и способность работать с массивными элементами конструкции теплицы. Дороговизна и медленное закрытие при резком понижении температуры ограничивают ее применение для небольших теплиц.

Инновационный вид теплицы

Все дачники прекрасно понимают, насколько вредным для растений может быть высокая температура в теплице:

• Количество и их размеры зависит от размеров теплицы. Для теплиц восемь-десять метров в длину устанавливают по форточке с каждой стороны.
• Плюс нашей инновационной теплицы состоит в том, что есть возможность самостоятельно поместить форточки в наиболее удобных, местах.

Чтобы установить форточки для проветривания теплиц необходимо:

• Отметить места расположения форточек.
• Вырезать отверстия в поликарбонате, соответствующие размеру форточки.
• Зафиксировать верхнюю часть форточки.
• Вмонтировать агрегат – автоматический открыватель (см. Автоматическое открывание форточек в теплице: особенности механизма).
• Заизолировать поликарбонат скотчем для избегания попадания влаги.

Механизм открывания форточки теплицы

Схема форточек в теплице довольно проста. И создана таким образом, что форточка открывается сама.

Форточки, конечно, можно зафиксировать при помощи специальных-приспособлений держателей, которые будут удерживать их в определённом положении:

• Однако крайне неудобно регулировать температуру самостоятельно, обвешивать теплицу термометрами и каждые полчаса проверять изменение температуры.
• Гораздо проще вмонтировать специальные устройства в форточки, которые будут автоматически открываться или закрываться в случае смены температуры.
• Эти датчики не являются каким-то особенным творением человеческого гения, а лишь работают в соответствии с законами физики.

Основной прибор в этом приспособлении – гидроцилиндр, внутри которого находится жидкость:

• При изменении температуры в сторону повышения жидкость увеличивается в объёме, и приводит в движение рычаг, который, в свою очередь, открывает форточку.
• Закрывается форточка также автоматически. При постепенном снижении температуры, жидкость сужается в объёме, что позволяет форточке стать на своё место.
• Процесс этот автоматический и не требует никаких дополнительных усилий извне.
• В то же время он более надёжный, чем электричество. И срабатывает именно в те моменты, когда есть необходимость в проветривании (см. Делаем автоматическое проветривание теплицы своими руками).
• Это именно тот приятный случай, когда законы природы работают на Вас. Подходит данный агрегат автоматического открывания форточек лишь для обтекаемых форм теплицы.

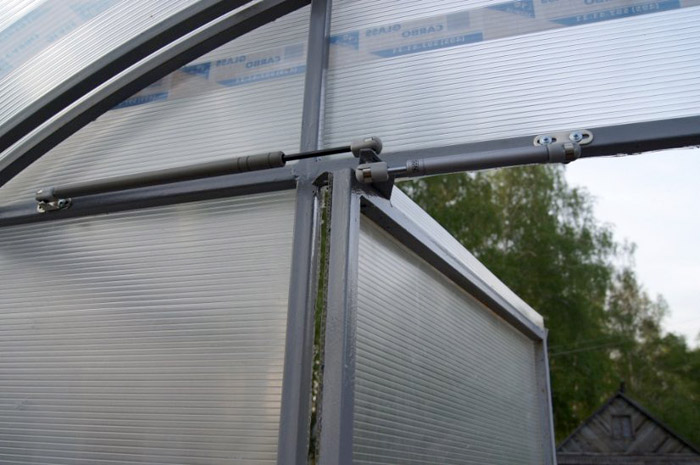

Как установить термопривод на форточку в теплице. Что такое термопривод?

Термопривод тепличный – небольшое устройство, которое позволяет автоматически закрывать и открывать двери, фрамуги, форточки при достижении определенного уровня температуры воздуха. Человеку не придется контролировать данный процесс после установки этого простого механизма. Кстати, работает прибор «сам по себе» – вам не нужно ни проводить электричество в теплицу, ни приобретать батарейки. Проще говоря, термопривод тепличный – это автоматический проветриватель.

Как же он работает? Все просто: при температуре воздуха более +23 градусов жидкость, которая обладает способностью плавиться (циклогексанол), начинает расширяться, заполнять собой специальную камеру, тем самым двигая шток, который и заставляет открываться дверь или форточку. Если же температура воздуха снижается, эта же самая жидкость начинает уменьшаться в объемах, сжимаясь и втягивая шток обратно. Соответственно, створка также закрывается следом.

Внимание! Для того чтобы устройство могло управлять распашными окнами, необходимо также дополнительно использовать противовесы, пружины. Основные преимущества термопривода

Основные преимущества термопривода.

1. Надежность – на протяжении всего гарантийного срока службы термопривод точно не подведет садовода.
2. Гарантийный срок составляет 10 лет постоянной работы, однако на деле он не ограничен.
3. Устройство не требует каких-либо дополнительных регулировок.
4. В комплектацию входят все необходимые элементы крепежей и непосредственно сам термопривод.
5. Термопривод легко и быстро устанавливается. Справится с этой задачей любой.
6. Термопривод может закрывать/открывать не только дверцы и форточки, но также поднимаемую раму на потолке или распахивающееся окно.

Таблица. Комплект поставки тепличного термопривода.

Деталь	Количество/описание
Термопривод	1 шт.
Доводчик (газовая пружина)	Не позволяет дверям хлопать и резко закрываться, 1 шт.
Кронштейн	При помощи него крепится устройство, 2 шт. Также необходим кронштейн и для возможности открывания створки, 1 шт.
Фиксирующие элементы или фиксаторы	4 шт.
Саморезы 4,2х16	6 шт.

Схема устройства термопривода для теплиц Отметим, что в комплектацию механизма ходят все необходимые детали для открывания и закрывания любой створки.

Технические особенности термопривода следующие:

• длина самого устройства между опорами легко меняется от 44 до 33 см;
• штоковый ход – до 10 см;
• усилие номинальное, которого достаточно для открывания и закрывания любой створки, составляет 10 кгс;
• гидроцилиндр, входящий в состав термопривода, способен выдержать давление на шток до 200 кг – благодаря этому устройство является очень прочным и не позволяет двери или окну закрыться даже при сильных порывах ветра;
• температура использования колеблется от -40 до +60 градусов;
• температура, когда начинается закрывание двери, составляет +22 градуса;
• температура, когда начинается активное открывание двери, равна + 24 градусам.

Источник статьи: http://xn--e1afaihiijdmdq5c.xn--p1ai/vozvedenie-i-obustrojstvo/fortochka-dlya-teplicy-svoimi-rukami.html

Выбираем теплицу из поликарбоната.

На что обратить внимание?

Зимняя теплица из поликарбоната позволяет продлить сезон выращивания культур на несколько месяцев. Первые посадки можно начинать ранней весной, а последний урожай собирать в ноябре. Такая теплица не требует демонтажа на зиму – её конструкция рассчитана на значительные снеговые и ветровые нагрузки.

Каркас для зимней теплицы

Как выбрать качественную теплицу из поликарбоната, которая простоит не одну зиму? Прежде всего, при покупке следует особое внимание обратить на конструкцию каркаса

• Проверьте, из какого количества элементов состоят фронтоны и дуги теплицы. Чем меньше в каркасе сборных элементов и мест соединений – тем он прочнее и лучше. Самый надёжный вариант – теплица с цельногнутыми дугами. Фронтон теплицы в идеале должен быть сварным – то есть дверной косяк и рама форточки должны быть приварены к каркасу.
• Материал, из которого изготовлен каркас. Самый надёжный материал – замкнутая профильная труба с антикоррозийным покрытием. При этом, чем больше сечение профильной трубы и толще стенка профиля -тем прочнее будет конструкция. Например, теплица из профильной трубы сечением 40×20 точно простоит зиму. У некоторых моделей теплиц для основания может использоваться труба большего сечения, чем основной каркас – это тоже влияет на прочность.
• Конструктивные особенности теплицы. Существуют модели теплиц, дуги которых выполнены в виде двойной фермы («Уралочка Элит Д», где «Д» означает «Двойная дуга») или в виде спаренных дуг («Новатор Усиленная»). Такие конструкции значительно укрепляют теплицу и позволяют снизить требования к размеру сечения профильной трубы.
• Расстояние между дугами – чем оно меньше, тем большую снеговую нагрузку выдержит теплица. Сейчас на рынке широко представлены модели теплиц с расстоянием между дугами в 1 м и 0,67 м. Последние более предпочтительны.
• Количество дверей и форточек. При длине теплицы 6 м рекомендуется добавить для лучшей вентиляции боковую форточку, при длине 8 м и более – боковые форточки обязательны.

Чем прочнее будет каркас, тем больше вероятность, что теплица легко простоит зиму и не согнётся под тяжестью снега. Для теплиц с менее прочным каркасом на зимний сезон требуются надёжные подпорки или регулярная очистка от снега.

Двери из поликарбоната в теплицу

Сделать дверь из поликарбоната в теплицу своими руками можно несколькими способами. Данный материал может быть вставлен в навесные распахивающиеся двери, либо служить заполнением для откатных и складывающихся створок.
Также дверь может быть и бескаркасной, а вся предполагаемая фурнитура будет крепиться к полимерному листу. В случае, если нет каркаса, жесткость конструкции придает сам поликарбонат и тогда лучше использовать монолитный вариант материала с максимальной толщиной.

Конечно, на такую дверь придется немного потратиться, но внешний вид ее будет достаточно солидным. Что касается сотового поликарбоната, то он не обладает такой прочностью как монолитный и намного легче по весу, поэтому его применяют для заполнения пластиковых, деревянных и алюминиевых рам.

Конструктивные отличия

Самым распространенным на практике вариантом является тот, где в качестве рабочего тела используется жидкость, которая начинает сильно расширяться в объеме при температуре выше 23°С. В комплект устройства входят, помимо термопривода, все необходимые элементы для его установки:

• сборочный узел термопривода с исполнительным элементом;
• доводчик — рычажная система, обеспечивающая открывание/закрывание двери, форточки, окна, рамы теплицы;
• пружина (их может быть несколько), как составная часть доводчика, создающая условие для плавного открытия и использующая свою упругую энергию для закрытия;
• кронштейны для крепления к каркасу теплицы и корпусу открываемого термоприводом предмета (окна, форточки, двери и других видов);
• фиксаторы для крепления шаровых опор кронштейнов к концам термопривода и пружины;
• крепежные изделия, например, саморезы.

В дорогих вариантах термоприводов используются вместо обычных пружин газовые, обеспечивающие более плотное и плавное закрывание.

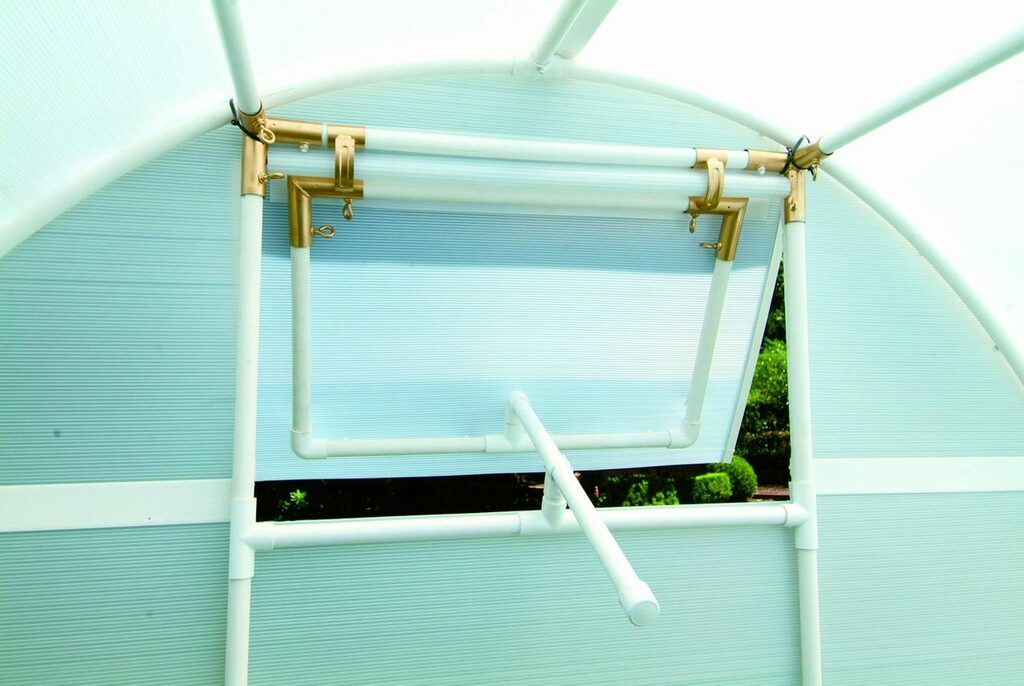

Монтаж форточки в теплицу своими руками

Установка форточки с ручным механизмом открытия в теплицу, зачастую, не вызывает никаких трудностей: готовая форточка имеет небольшой вес, что позволяет установить конструкцию без дополнительной помощи, и содержит в комплекте все необходимые крепежные элементы (петли, защелки), фиксаторы.

Монтаж приспособления зависит от материала из которого изготовлен парник, формы теплицы, места крепления и вида форточки:

1. Для того, чтобы организовать систему проветривания своими руками в деревянной теплице из пленки, необходимо укрепить каркас парника дополнительными ребрами для монтажа. Устанавливаются форточки на металлические петли. В невысоких, маленьких парниках можно соорудить откидную крышу.
2. Монтаж форточек в поликарбонатных теплицах происходит после сборки фрамуги (соединения двух рамок при помощи петель). Далее форточка фиксируется к дугам парника при помощи саморезов изнутри и снаружи к поликарбонату при помощи кровельных саморезов. После чего, поликарбонат вырезается по размеру форточки.
3. В двускатной теплице из поликарбоната форточки устанавливаются на скатах крыши, на прямоугольном участке, ограниченном пересечением двух продольных и двух поперечных несущих конструкций.
4. В теплице Капелька форточки располагаются в верхней части парника. При этом, форма форточки должна повторять изгибы Капельки.
5. В арочной теплице наверху крыши устанавливается универсальная форточка (возможно крепление фрамуги на автоматический проветриватель). Боковые форточки располагают над входной дверью и с противоположной от двери стороны.

Монтаж форточки в теплице зачастую не вызывает трудностей

И покупная, и самодельная форточка может быть оснащена устройством автоматического открывания. Автоматическую систему можно приобрести в готовом виде, либо сделать самому из подручных средств. Наиболее простым решением, в таком случае, станет гидравлическая установка.

Установка крыши из поликарбоната

Рассмотрим, как сделать крышу из поликарбоната на примере строительства легкой кровли для беседки из сотового поликарбоната толщиной 8 мм. Крыша у такого сооружения прямая, однако, конструкцию вы сможете подобрать на свой вкус – шатровую, с одним, двумя, тремя или четырьмя скатами.

Наиболее практичным и разумным подходом к постройке крыши станет предварительное составление плана работ и проектирование сооружения. Для того, чтобы грамотно составить проект вы можете обратиться за советом к специалисту.

Выбор материала и инструментов

В процессе покрытия крыши поликарбонатом нам потребуются следующие строительные инструменты:

• циркулярная пила
• дрель со сверлами по металлу
• шуруповёрт
• брусья (50х20 мм)
• доски (оптимальная толщина — 40 мм)
• рейки
• профильные трубы
• сотовые поликарбонатные листы
• электролобзик
• ножовка
• ручная пила
• крепежи и соединители
• крепежные элементы (саморезы, шайбы, гайки)
• мастика
• лак по дереву
• водонепроницаемый скотч
• паропроницаемая лента
• линейка
• измерительная рулетка
• герметик

Итак, как сделать крышу из поликарбоната?

Установка стропил

— Доски, которые будут играть роль стропил, необходимо смазать антисептическим средством. Таким образом, древесина прослужит дольше. При желании можно тонировать доски специальным лаком. Обработанные доски устанавливаются вертикально, расстояние (шаг) между ними должно равняться ширине поликарбонатного листа.

— Соорудить обрешетку с помощью брусьев, установить ее на поперечную доску стропил. Результатом работы должна стать прочная обрешетка и устойчивые стропила.
