Технология укладки теплого пола в стяжку

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

  • Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
  • Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
  • Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
  • Смеси для теплых полов, выпускаемые в широком ассортименте.
  • Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

  1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
  2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
  3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Монтаж электрического теплого пола под плитку своими руками

Перед тем как приступать к монтажу системы теплого пола нужно составить план его раскладки на бумаге.

Из общей площади исключают участки пола на которых будет размещаться бытовая техника или мебель, также создают буферную зону между электрической нагревательной системой и трубами отопления или другими источниками тепла, если таковые имеются.

Этапы монтажа теплого пола под плитку

В результате, скорее всего, получится неправильная фигура, вписанная в квадратную или прямоугольную форму комнаты. Продумывают место установки терморегулятора. Иногда для теплого пола приходится прокладывать выделенную линию электропроводки с подходящей мощностью.

Совет! Планировку комнаты, в которой будет теплый пол, нужно продумать очень хорошо, поскольку дальнейшая перестановка может отразиться на работоспособности системы.

Подготовка основания

Монтаж электрического теплого пола начинается подготовки основания. Любая система укладывается на чистую ровную поверхность при необходимости выполняют полный демонтаж старого покрытия и выравнивают пол стяжкой. На основание укладывают слой гидроизоляционного материала с захлестом на стену.

Этапы монтажа теплого пола под ламинат

По периметру пола на стену закрепляют демпферную ленту, она будет компенсировать тепловое расширение между полом и стеной. Для гидроизоляции используют вспененный полиэтилен с фольгированным покрытием, обычный или экструдированный пенополистирол толщиной 20-50 мм.

Особенности монтажа кабельного или стержневого теплого пола под плитку

Монтаж термоматов под плитку отличается тем, что он укладывается без теплоизоляции. Также допускается укладка на старую кафельную плитку. Стержневые полы укладываются на фольгированное основание. Дальнейший монтаж выполняется по единой схеме.

Установку теплого пола начинают с подготовки основания. После этого выполняют монтаж терморегулятора. Датчик температуры укладывают в гофротрубу диаметром 9-16 мм, а чтобы труба была вровень с полом для нее делают штробу. Работают в следующей последовательности:

На чистое и ровное основание рекомендуют нанести слой глубокопроникающей грунтовки, которая улучшит сцепление пола с плиточным клеем.

Кабель для электрического теплого пола

Когда грунтовка высохнет начинают раскатывать рулон термомата, располагая его по заранее подготовленной схеме. Это будет пробная, черновая раскладка.
В процессе, чтобы повернуть полосу, придется разрезать сетку

Делать это нужно предельно осторожно, чтобы не повредить кабель.
Когда термомат будет покрывать всю площадь, его опять сворачивают.
Следующая раскладка будет финишной, чистовой. По мере размазывания, с нижней стороны сетки снимают защитную полосу, оголяя клейкий слой, чтобы заново раскатанный рулон приклеился по всей поверхности пола

Есть клеевой основы не предусмотрено термоматы приклеивают к полу кусочками малярной ленты.

Раскройка термомата

  • Подключают электрический пол к сети через терморегулятор.
  • После этого термоматы покрывают плиточным клеем, слой которого не должен превышать 7 см.
  • Когда стяжка высохнет можно начинать укладку напольного покрытия на минимальный слой.

Важно! Включать теплый пол можно не раньше полного высыхания плиточного клея

Какой должна быть стяжка по толщине

Чтобы понять, какой должна быть толщина бетонной стяжки водяных тёплых полов, следует учесть следующие моменты:

  • Бетонный слой не должен препятствовать тепловому излучению. Водяной контур должен выполнять свою функцию.
  • Чтобы стяжка была достаточно крепкой, толщина самовыравнивающего состава не должна быть менее 2,5 и 4,5 см.
  • У обычного бетонного слоя толщина достигает 6-7 см.
  • В общей сложности толщина водяного тёплого пола составит 15 см.
  • Если увеличить толщину стяжки, это приведёт к риску расколов в бетонном слое. Чтобы этого не произошло, необходимо предусмотреть компенсационные швы.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Это интересно: Осб для пола толщина — разбираемся досконально

Расчет необходимой мощности электрического теплого пола

Расчеты необходимой мощности кабельного пола для конкретного помещения производятся с учетом наличия отопительной системы. При том что теплые полы являются только вспомогательной системой отопления, то для обогрева 1 м2 потребуется 100-140 Вт. Если кабельный пол – это единственный способ отопления помещения, то его мощность должна быть не менее 150 Вт на м2.

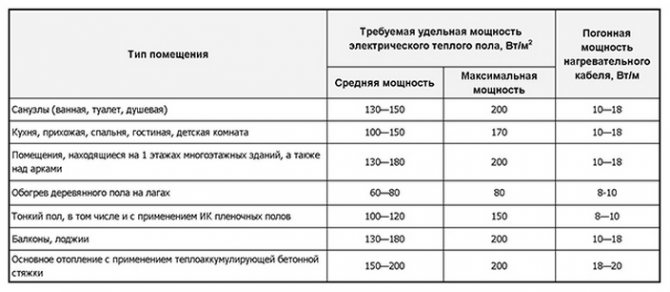

Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отоплении

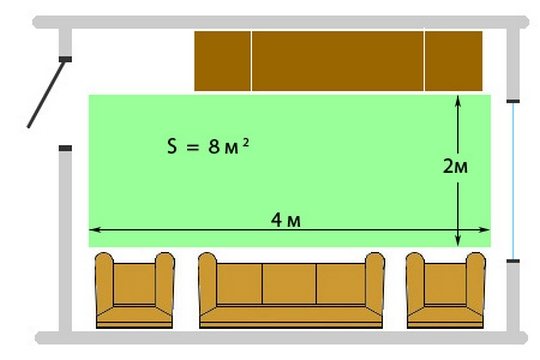

Площадь укладки — площадь помещения за минусом площади занимаемой мебелью или другими бытовыми предметами Для того чтобы снизить требуемый расход мощности, надо провести качественную теплоизоляцию пола.

Расчеты

Рассчитать водяной пол можно своими силами либо при помощи специальных программ. Чаще всего это онлайн-калькуляторы, которые предлагают на своих сайтах монтажные компании. Более серьезные программы необходимо скачивать и устанавливать на компьютер. Из наиболее доступных следует отметить RAUCAD/RAUWIN 7.0 (от компании производителя профилей и полимерных труб REHAU). А осуществляя комплексное проектирование на универсальном ПО Loop CAD2011, у вас на выходе будут как цифровые значения, так и схема укладки водяного теплого пола.

В большинстве случаев для полного расчёта необходима следующая информация:

  • площадь отапливаемого помещения;
  • материал несущих конструкций, стен и перекрытий, их термосопротивление;
  • теплоизоляционный материал, использующийся в качестве основания под теплый пол;
  • тип напольного покрытия;
  • мощность котла;
  • максимальная и рабочая температура теплоносителя;
  • диаметр и материал труб для установки водяного теплого пола и т.д.

Укладку труб рекомендуется проектировать следующими способами:

  1. Спираль (улитка) – оптимальный вариант размещения коммуникаций для помещений большой площади – их покрытия будут прогреваться равномерно. Укладка труб начинается от центра помещения по спирали. Обратка и подача идут параллельно друг другу.
  2. Змейка. Её целесообразно использовать для обогрева небольших помещений: ванные, туалеты, кухни. Самая высокая температура напольного покрытия будет вначале контура, поэтому его рекомендуется начинать от внешней стены или окна.
  3. Двойная змейка. Хорошо подходит для помещения среднего размера – 15-20 м2. Размещение обратки и подачи выполняются параллельно от дальней стены, что позволяет более равномерно распределить тепло по помещению.

Рекомендации по выполнению стяжки

Все мероприятия, связанные с обеспечением плоскостности пола с помощью цементно-песчаных составов, должны выполняться в соответствии с требованиями, регламентированным строительными нормами и правилами.

В СНИП указаны основные параметры, которыми должны обладать цементные стяжки покрытия:

  • минимально допустимая толщина;
  • прочностные характеристики;
  • потребность выполнения гидроизоляции;
  • размер слоя, закрывающего коммуникации;
  • необходимость укрепления арматурой;
  • требования к расположению деформационных швов.

В зависимости от применяемого для ее выполнения состава, толщина изменяется. Минимальная толщина состава на основе песка и цемента, согласно требованиям СНИП, для жилых помещений составляет не менее 20 мм. Для цементных смесей с добавлением полимерных волокон допуск уменьшен до 15 мм. Правила регламентируют, что при обеспечении наклона поверхности, наименьшая толщина стяжки на участках, расположенных рядом с лотками, трапами, должна быть не меньше 20 миллиметров. Отклонение от плоскостности не должно превышать 4 мм.

При заливке цементной стяжки своими руками, домашние мастера редко обращают внимание на требования, изложенные в СНиП

Барьер для гидроизоляции необходим в ситуациях, указанных СНИП, когда существует возможность переувлажнения слоя.

При толщине стяжки более 5 сантиметров, она подлежит армированию. Это требование прописано строительными нормами и правилами для жилых помещений, в которых на поверхность пола действуют небольшие и средние усилия. Благодаря армированию основание пола приобретает дополнительную прочность, не растрескивается. При меньшей толщине не требуется обязательное армирование. При необходимости устанавливаются стальные прутки, например, если полы эксплуатируются в условиях перепадов температуры. Черновые цементные покрытия не усиливают арматурой, так как основные усилия воспринимает находящийся сверху слой.

Деформационные швы указываются на технологической карте покрытия, учитывающей все параметры. Документ необходим при обустройстве больших площадей. Он является проектом, содержащим сведения об очередности выполнения операций, свойствах применяемых материалов, расположении швов и расстоянии между ними, которое не должно превышать 6 метров.

Нормы предусматривают выполнение стяжки, если требуется:

  • Спланировать поверхность основания.
  • Зацементировать магистрали.
  • Равномерно распределить усилия по слоям.
  • Выполнить расположение пола под уклоном.
  • Обеспечить теплоизоляцию пола в соответствии с нормами.

Создаваемая строителями поверхность обязательно должна соответствовать требованиям СНИП как по конструктивным особенностям, так и по эксплуатационным характеристикам и воспринимаемым усилиям. Технические требования к подстилающим прослойкам и грунтам, воспринимающим нагрузки, регламентированы разделами строительных правил.

В таблицах, прилагаемых к строительным нормам, указаны данные для выбора покрытия, необходимого для конкретного помещения, и обеспечения его прочности.

Структура теплого пола

Она определяется двумя показателями:

  • подпольное пространство;
  • тип нагревательных элементов.

Подпольное пространство

  • Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
  • В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

  • Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
  • Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.
  • Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
  • Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
  • Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
  • Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
  • Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
  • Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
  • Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

  • Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
  • Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
  • Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

  • Первый – основание. Технология его устройства не отличается от двух предыдущих.
  • Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
  • Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
  • Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
  • Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Какой кабель лучше всего выбрать для заливного теплого пола: характеристики

При выборе важно учитывать такие нюансы:

  1. Цена изделия не должна быть сильно низкой, ведь такой кабель может быстро выйти из строя. Поэтому лучше не скупиться, а взять проверенного производителя, который прослужит дольше.
  2. Учитывайте стоимость монтажа. Резистивный вариант требует дополнительных вложений в покупку регулятора температуры. При выборе саморегулирующегося варианта покупка такого регулятора не требуется. Для большой комнаты рекомендуется подбирать провод резистивного типа. Если в будущем на пол будет стелиться коврик, то стоит закупить саморегулирующий провод, чтобы не допустить локального перегрева.
  3. Чтобы определиться с кабелем для теплого пола стоит учесть функционал, который будет возложен на него. Для обогрева прямого действия подойдет двухжильный или одножильный кабель или же тепловой мат. Перед монтажом напольного покрытия такие изделия прокладываются в тонком слое стяжки. Такой подход позволяет прогреть помещение за короткое время. Если функция заключается в аккумуляции тепла, то стоит использовать саморегулирующий или двухжильный резистивный кабель. В таком случае система управиться с прогревом бетона толщиной от 5 см.

При выборе кабеля важно учитывать много нюансов, ведь только так можно добиться качественной работы системы

Двухжильные


Одна жила используется для образования тепла, вторая – для обеспечения электрическим током. Процесс монтажа не требует установки двух концов кабеля в одной точке. Двужильная модель имеет возвратную жилу, дополнительное изоляционное покрытие, что гарантирует безопасность при эксплуатации кабеля.

Главное отличие двужильного от одножильного провода заключается в том, что последний придется возвращать к терморегулятору.

Одножильные кабеля

Обеспечивает теплоотдачу по всей длине. Недостаток такого кабеля в возможной точке перегрева. Некоторые участки напольного покрытия будут слишком горячие. При монтаже необходимо следить, чтобы оба конца были в одной точке.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Стяжка из отсева

Если щебень пропустить через строительное сито, то получится фракция частиц размером до 1 см. Это и есть отсев. Он похож на песок с крупной фракцией, но песчинки округлой формы, а у отсева частички колотые, с острыми гранями. Эта особенность строения заметно повышает прочность раствора по сравнению с песочным. В укладке такой раствор более сложный, но усилия в итоге оправдывают себя.

Тёплый пол под раствором с таким составом получается надёжным. Можно сэкономить, используя смесь М150. Не требуется добавлять фиброволокно.

Неудобство в том, что найти бетонный слой из отсева на растворных узлах сложно. В покупном растворе могут присутствовать крупные фракции. Это значительно усложнит процесс выравнивания стяжки. Камешки более 2 см допустимы по ГОСТу, поэтому производители выпускают такой раствор согласно нормам.

Если волнует вопрос, как правильно залить теплый пол в доме, целесообразнее приготовить раствор с использованием домашней бетономешалки, используя мелкий отсев.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) — инструкция

Монтаж кабельного теплого пола.

Watch this video on YouTube

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

  1. Изучить схему расположения кабеля, сделать отметки на основании.
  2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
  3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
  4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Преимущества гидравлического пола

Водяной теплый пол

Пол становится источником тепла в помещении, обеспечивая горизонтальный равномерный прогрев в любом участке помещения. Тепло распространяется вертикально, создавая естественный эффект «ноги в тепле, голова в холоде», в отличие от радиаторного отопления, когда тепло идет вверх и затем возвращается вниз.

Особенно хорошо работает такая система обогрева там, где высокие потолки. Воздух не пересыхает, квартира прогревается равномерно. Эстетически гидравлические полы тоже выигрывают, поскольку нет нужды в настенных радиаторах, пространство освобождается. Кроме этого, водяной теплый пол экономически выгоден в эксплуатации, энергопотребление его ниже, а значит, снижаются расходы на содержание системы.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

  • 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
  • 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
  • 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
