Схемы монтажа уголов перегородки из гипсокартона
На схемах ниже вы можете видеть, как монтируются внешние и внутренние углы перегородки из гипсокартона, при промышленном монтаже, на больших площадях и с использованием профиля ПС от 75 мм. Монтаж углов перегородки из гипсокартона по технологической карте Кнауф. Типы перегородок C111 и C112.
Gipsokart.ru
Другие статьи раздела: Перегородки из гипсокартона
- Высокие гипсокартонные перегородки
- Как сделать дверной проем в перегородке из гипсокартона
- Межкомнатная перегородка из гипсокартона с дверью
- Монтаж перегородки из гипсокартона
- Общие сведения о перегородках из гипсокартона
- Перегородка из гипсокартона своими руками
- Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
- Правила монтажа перегородок из гипсокартона
- Профиль для перегородок из гипсокартона
- Расчет перегородки из гипсокартона
Отделка стен гипсокартоном (пошаговая инструкция для новичков)
Гипсокартон является одним из самых экономичных материалов для выравнивания и отделки стен. С ним довольно легко работать, поэтому справиться может даже человек без опыта.
Сегодня мы попытаемся рассмотреть такой процесс, как отделка стен гипсокартоном пошаговая инструкция.
Для начала нужно составить список необходимых материалов и инструментов. Для работы вам понадобятся:
- Гипсокартонные листы;
- Дрель;
- Крепежные материалы;
- Шпатель;
- Шпатлевка;
- Канцелярский нож, линейка и карандаш;
- Уровень;
- Рулетка;
- Шуруповерт и саморезы;
- Деревянные рейки или металлический профиль, в зависимости от метода монтажа;
- Резиновый молоток;
- Наждачная бумага.
Существует несколько способов отделки стен листами гипсокартона.
Набор инструментов
Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:
- Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
- Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
- Разметочный инструмент: уровень, отвес, рулетка, карандаш.
- Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.
Какие материалы и инструменты понадобятся, чтобы изготовить гипсокартонную межкомнатную перегородку
Для того, чтобы соорудить перегородку, нам потребуется вначале сделать жесткий каркас. Для его изготовления понадобится 75-миллиметровый оцинкованный профиль с дополнительными элементами и деревянные бруски. Они будут нужны, чтобы каркас был прочнее в некоторых местах. Обшивать каркас будем листами ГКЛ толщиной 12,5 мм стандартного размера с помощью саморезов.
Перегородки из гипсокартона в интерьере
Между листами ГКЛ поместим звукоизоляционный материал при создании своими руками межкомнатных перегородок из гипсокартона. Фото такого «пирога» можно найти и рассмотреть в подробностях.
Кроме материалов для производства работ нам понадобиться обзавестись следующим инструментом:
- аккумуляторный шуруповерт либо небольшая дрель с подходящей насадкой;
- небольшой ручной строительный уровень (пузырьковый или гидроуровень);
- измерительная 5 – 10 метровая рулетка;
- отвес, для выравнивания направляющих вертикальных профилей.
С помощью перегородки комнату можно разделить на функциональные зоны
Полезный совет! Если у вас есть лазерный самовыравнивающийся уровень. то скорость и качество вашей работы значительно улучшится. Он позволяет более качественно отбить вертикальные и горизонтальные уровни.
Подготовив необходимый инструмент и материалы, можно приступать непосредственно к сооружению перегородки из гипсокартона своими руками. Видео этого процесса поможет лучше понять всю технологию и последовательность устройства.
Межкомнатная перегородка из ГКЛ с дверным проемом
Полки из обычного гипсокартона: как их сделать?
Полки из гипсокартона, что это такое? Представьте себе ровную плоскость гладкой белой стены. Мысленно нарисуйте на этой плоскости два длинных прямоугольника. Один над другим. А теперь начните их вдавливать в стену. Сантиметров на тридцать. У вас получатся две симпатичные ниши и одна полка между ними.
Интересная особенность получившейся полки и углублённых ниш заключается в том, что они как бы составляют единое конструктивное целое со стеной. Как будто в стене взяли и вырезали два проёма. Такого эффекта можно добиться, используя исключительно гипсокартон .
Это получается за счёт отсутствия щелей на линиях стыковки плоскостей. И в результате проявляется такой вот визуальный эффект монолитного архитектурного комплекса — цельная стена с вырезанными в ней нишами и полкой. А одинаковая фактура поверхностей, выкрашенная в один и тот же цвет, только усиливают это.
По своим механическим свойствам гипсокартонные полки получаются достаточно прочными. Они с лёгкостью выдерживают вес телевизора или цветочных горшков с землёй и цветами. Их размер может быть любым. От длинных и широких полок на всю стену, до маленькой декоративной угловой полочки из гипсокартона под красивую статуэтку.
Как сделать перегородку из гипсокартона и профилей с проемом под дверь
Решив установить перегородку своими руками, можно воспользоваться следующей технологией:
1. Определяются с конфигурацией и местом расположения будущей конструкции. При этом следует обязательно учесть требования к помещению, в котором могут устанавливаться перегородки из гипсокартона;
2. Выполняется разметка. Для работы лучше всего использовать лазерный уровень и шнур отбойного устройства. Линии отмечают на полу, на потолке и базовых стенах. На полу отмечаются места установки стоек и расположение дверного проема;
3. Направляющие профиля отрезаются в размер. На направляющие конструкции наклеивается уплотнительная лента, ширина которой равна ширине профиля. Благодаря этому удается повысить звукоизоляционные характеристики монтируемой перегородки;
4. Направляющие профиля крепятся к полу. На каждый элемент должно приходиться не менее трех шурупов. При этом крепеж следует располагать с максимальным шагом 1 метр. Аналогичным способом монтируются направляющие профили на потолке;
5. С помощью метростата либо другого измерительного инструмента определяется высота стоечных профилей. Элементы отрезаются в размер, который на 10 мм меньше высоты помещения. На стоечные профили, примыкающие к стене, клеится уплотнительная лента. Стоечные профили крепятся к стене;
6. По обе стороны дверной коробки устанавливаются опорные стоечные профили. Их изготавливают из стоечных профилей методом насадки, заправляют в направляющие и крепят к полу и потолку;
7. Из направляющего профиля изготавливается горизонтальная перемычка и закрепляется самонарезающимися шурупами на опорных стоечных профилях;
8. Одну промежуточную стойку из стоечного профиля устанавливают над дверной коробкой, если лист гипсокартона полностью перекрывает дверную коробку. В противном случае устанавливают две промежуточные стойки;
9. Устанавливаются оставшиеся стойки методом отсечки с прогибом. Монтаж осуществляют с шагом в 60 см. Стойки располагают таким образом, чтобы отверстия для коммуникаций располагались на одном уровне, а спинки стоек были повернуты в одну сторону;
10. Производится раскрой листа гипсокартона. Его высота должна быть на 10 мм меньше высоты потолков в помещении. Делается надрез. Лист надламывается по линии надреза. Обдирочным рубанком обрабатывается кромка листа. Кромочным рубанком формируется фаска под углом 22,5 градуса на глубину 2/3 листа;
11. Подготовленные листы прижимаются к каркасу и фиксируются в правильном пространственном положении самонарезающимися шурупами с шагом не более 75 см. Крепление начинают от центра к краям. Головки шурупа должны быть утоплены в лист.Сторона листа с фаской, должна примыкать к потолку. В местах горизонтального соединения листов устанавливается перемычка из металлического профиля. Смежные горизонтальные стыки следует сместить минимум на 40 см. Последний лист, примыкающий к стене, отрезается в размер. На сторонах, прилегающих к потолку и стене, формируется фаска;
12. Формируется дверной проем. Отрезается часть листа, закрывающая проем;
13. Через технологические отверстия в стойках протягиваются провода;
14. Между стойками укладывается изоляционный материал;
15. Листы гипсокартона отрезаются в размер и монтируются с другой стороны каркаса. Монтаж производится таким образом, чтобы стыки на обеих сторонах не совпадали. Вертикальные смещают на шаг стоек, а горизонтальные – на 400 мм;
16. Производится заделка стыков листов и мест крепления шурупов. Используются составы, разработанные специально для гипсокартона;
17. После высыхания шпаклевки монтируется второй слой листов. Шурупы закручивают с шагом не более 25 см. Все стыки должны быть смещены относительно стыков предыдущего слоя;
18. Стыки второго слоя шпаклюются с использованием армирующей ленты. Наносится два слоя. После их высыхания поверхность обрабатывается затиркой, грунтуется;
19. Монтируются двери. Источник https://www.youtube.com/watch?v=hHEUKepcCrU
Раскрой и крепление листов
Габариты листов почти никогда не совпадают с нужными размерами, приходится отрезать лишнее или добавлять недостающее. Отрезать часть листа гипсокартона предельно просто. Для этого по размеченной линии острым ножом делают надрез, не доходящий до бумажного слоя обратной стороны. Затем по линии надреза переламывают лист и прорезают оставшуюся бумагу.
На стыках листов делают фаску, в которую будет заходить часть штукатурного раствора. Фаску делают рубанком под углом 45 градусов или обычным ножом.
Для надежности швов на них накладывается армирующая лента. Без такой подготовки в местах соединения листов будут образовываться трещины на штукатурке.
К каркасу гипсокартон крепится саморезами с мелким шагом прямо через лист без предварительных отверстий. Саморезы располагают равномерно на расстоянии около 30 см друг от друга.
Используемые в работе материалы
Профилями являются изделия из металла или дерева, напоминающими рейки или бруски. Они монтируются на стену, образуя каркас. К каркасу прикручиваются сами листы гипсокартона. Если говорить о материале каркаса, то чаще всего используются металлические изделия. Деревянные рейки служат не так долго, они имеют меньшую прочность и подвержены воздействию влаги. Обшивка стен гипсокартоном во влажных помещениях выполняется только на металлический каркас.
Преимущества металлических профилей:
- устойчивость перед внешними факторами;
- доступность;
- длительный эксплуатационный срок;
- небольшой вес;
- возможность реставрации;
- большой ассортимент для разных целей;
- металл не горит, ему не страшны плесень и грибок.
Прежде чем узнать, как обшить стены гипсокартоном, важно разобраться в разнообразии и в видах металлических профилей. Если говорить о назначении, то их делят на две группы:
- Основные.
- Направляющие.
Основные обозначаются как ПС и ПП. Их используют для участков с повышенной нагрузкой. Гипсокартонный лист фиксируется именно на него. А вот направляющие профили обозначаются как ПН. Это горизонтальные планки, образующие контур для гипсокартона. Они соединяют вертикальные стойки.
Маркировка изделий выглядит так:
- ПС – стоечный, сечение у него П-образное. Есть желобки. Основание изделия называют спинкой, а боковые части – полкой. Полки имеют размер 50 мм, а ширина спинки 50-100 мм. Используется в роли вертикальных стоек.
- ПН – направляющий, полка – 40 мм, основание – от 50 до 100 мм. Применяется для создания стенового каркаса под гипсокартон или перегородок. Изделия фиксируются к потолку и к полу. Получается рамка на стене.
- ПП – потолочный, полка — 27 мм, основание — 60 мм. Он имеет 3 канавки. Гипсокартонные листы монтируются к нему.
- ПНП – потолочный направляющий. Размер – 27х28 мм. Если сооружается подвесная конструкция, ПНТ фиксируется к стене помещения, направляя ПП.
- ПУ – угловой, которым укрепляют углы. Бывает внутренним и внешним. С ним легко выполнить монтаж профиля под гипсокартон в углах.
- ПА – арочный, бывает вогнутым или выпуклым. Позволяет создавать арки и другие асимметричные формы, сложные волнообразные конструкции.
Подбираем способ монтажа
Для создания декоративных конструкций использую каркасный или бескаркасный способ монтажа, для чего необходимо иметь сам гипсокартон, а так же профили. Крепятся листы на профили металлические, деревянные брусья или планки.
Материал выбирается в зависимости от месторасположения и назначения перегородки:
- для жилых помещений подходят листы обыкновенные толщиной от 8 до 14 мм;
- для кухни, ванной комнаты используется влагостойкий вариант с толщиной 8-24мм;
- для офисов используют огнестойкий и влагостойкий варианты толщиной 8-24 мм.
- прямоугольную;
- прямоугольную утончённую;
- скруглённую утончённую.
Совет мастера! Для того, чтобы швы между стыками были незаметными, чаще используют листы с утончёнными краями. Для создания скруглённых и криволинейных поверхностей, применяют плиты шириной 600 мм.
Каркас собирается из стоечных и направляющих профилей. Для ровных поверхностей и рёбер подходит стоечный профиль CW, а для создания фигурных изгибов каркаса – UW. Так же различают потолочный, пристенный, шляпочный, угловой профиль.
Резка гипсокартона
Процесс осуществляют специальным инструментом для кроя гипсокартона. Это поможет материалу не растрескаться и не поломаться.
Как резать гипсокартон? Раскрой листов делают образом:
- На каркасе замеряется участок, который требуется закрыть.
- Затем с помощью рулетки и карандаша размечается лист гипсокартона.
- Резка производится особым резаком или, в крайнем случае, канцелярским ножом так, чтобы оставался целым нижний бумажный слой. Лист надламывается по надрезу и с обратной стороны прорезается полностью.
- Фаску делают двумя способами: рубанком по гипроку или удаляя верхний слой бумаги на длину и ширину шва.
При установке внутренних розеток либо выключателей после разведения проводов в гипсокартоне специальными коронками необходимого диаметра высверливаются отверстия для подрозетников.
Монтаж стен из гипсокартона
- арочный – с толщиной до 6,5 мм, позволяющий большие деформации в нескольких плоскостях одновременно, такие свойства придают ему также армирующие добавки волокнистой структуры;
- потолочный – толщина до 9,5 мм, облегченная конструкция;
- стеновой – для отделки стен и монтажа перегородок, толщина 12,5 мм.
Для снижения трудоемкости работы, уменьшения расхода крепежа и максимально эффективного раскроя материала эти данные следует учесть при планировке помещения. Например, высота потолков считается комфортной при 2,5 метра, то соответствует размеру листа. Часто этот параметр принимается 2,53, о причинах мы укажем ниже. Аналогично и ширина помещений желательна кратной целому числу листов.
Или кратному половинным размерам, тогда раскрой материала будет оптимальным.Материал не обладает высокими механическими свойствами и легко обрабатывается простым инструментом. При этом можно использовать такой инструмент: В результате выполненных работ получается ровная стена и остается только подготовить ее поверхность к нанесению финишного покрытия.
- Профили потолочные, обозначаемые как CD, размерами поперечного сечения 60 х 27мм.
- Потолочные направляющие профили CW 28 х 27 мм.
- Стоечный, UD – 50 х 50, 75 х 50 и 100 х 50 мм.
- Направляющие профили размерами 50 х 40, 75 х 40, 100 х 40 мм.
Размеры стоечных профилей: 50×50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому мы всем вам советуем брать 75-е или 100-е. В стенках стоечных профилей Кнауф имеется по 3 пары близкорасположенных отверстия диаметром 33 мм для прокладки проводов. Стоечные профили каркаса устанавливаются с шагом в 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см.
Профили дверного проема — внеочередные, и они не влияют на шаг остальных ПС. На слайде показаны профили, выставленные на 60 и 80 см от стены. Ближний ПС как раз формирует дверной проем.
Внимание! Сегодня специалисты рекомендуют под профили укладывать специальные звукоизолирующие ленты, которые гасят конструкционные шумы, распространяющиеся по несущим конструкциям здания. Под каждым листом вам нужно по крайней мере три полки: два по краям панели и один — точно посередине
Средняя ширина листового металла составляет 120 сантиметров, что делает расстояние между профилями 60 сантиметров. В качестве примера рассмотрим формирование каркаса перегородки из профилей CW и UW.
Вначале на полу следует обозначить место расположения будущей конструкции. Здесь нужно учесть такие моменты: После этого на краях направляющих следует закрепить стойки из CW-профиля. Вначале двумя опорными профилями нужно сформировать дверной проем в выбранном месте будущей перегородки. Удобнее всего начинать крепление стоек с нижней направляющей, а затем продевать их в верхний профиль UW, устанавливая по уровню в строго вертикальном положении. Только после этого опорные стойки можно фиксировать саморезами в верхней направляющей.
Все стойки располагаются лицевой стороной в сторону проема. Подбирая стоечный профиль к различным видам стен, применяют индивидуальный подход. Лучше всего сооружать усиленный или двойной каркас, используя узкий CW профиль, у которого спинка 50 мм, чем брать широкий для одинарного. Прикрепляют его дюбелями, для каждого материала применяют специальное крепление. Образцом сооружения модели может служить использование элементов CW и UW.
Сначала потребуется очертить область нахождения будущей модели
Обращают внимание на некоторые факты: Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках. Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон
Требования к перегородкам
Если гипсокартонная перегородка будет установлена в комнате, к которой не предъявляется особых требований в вопросе пожарной безопасности, то конструкция должна отвечать стандартным нормам: быть звукоизоляционной, при необходимости обладать теплоизолирующими свойствами, а также обеспечивать визуальную изоляцию.
Если же перегородка является облегченной, к ней предъявляется еще меньше требований. Обычно такие конструкции используются для зонирования пространства и не имеют сопряжения с потолком и одной из стен.
К противопожарным перегородкам из гипсокартона предъявляются более жесткие требования. Во-первых, все материалы в основе должны быть огнестойкими. Во-вторых, перегородка должна быть глухой, иметь дверной проем с дверным полотном и обеспечивать локальное отсечение огня при возникновении пожара.
Используемый в основе облицовки гипсокартон должен обладать противопожарными свойствами. Внутри может быть только металлический профиль, а от использования древесины в данном случае следует отказаться. При воздействии пламени на лист ГКЛ слой картона выгорит, оставив невредимым сердечник из гипса. Это и будет способствовать противопожарной безопасности.
Когда к стене предъявляются требования по звукоизоляции, технология монтажа конструкции предусматривает использование утеплителя для перегородок из ГКЛ. Он должен устанавливаться максимально плотно, наличие пропусков между плитами следует избежать. Дополнить стену нужно еще и демпферным уплотнителем по периметру.
Перегородка из гипсокартона должна быть не только красивой, но еще и качественной
Поэтому так важно решить вопрос о том, какой профиль использовать для перегородок из гипсокартона. Мастеру понадобится направляющий профиль, длина которого может составить предел от 3 до 4 м
Ширина и высота должны быть равны 28 x 27 мм соответственно.
Перед тем как построить перегородку из гипсокартона, нужно будет подготовить еще и несущие профили, которые еще называются стоечными. Их высота может варьироваться от 27 до 40 мм, а ширина составляет предел от 42 до 150 мм. Для того чтобы сделать в комнате надежную и устойчивую перегородку из гипсокартона, следует использовать более широкий профиль. Он обеспечит устойчивость конструкции, которой будут не так страшны толчки и удары.
Когда к конструкции предъявляются более жесткие требования по прочности и плотности, возводятся перегородки из ГВЛ. В их основе гипсоволокнистый лист, который является однородным и не имеет внешней оболочки.
Плотность этого материала выше и достигает предел в 1250 кг/м³. Гораздо более выдающимися являются и прочностные характеристики. Классифицировать эти листы для обшивки перегородок можно на влагостойкие и обычные. В продаже можно встретить полотна с фальцевой и прямой кромкой. Не следует забывать о том, что если скошенной кромки у гипсокартона не будет, ее придется выполнить самостоятельно, чтобы сделать область швов идеальной.
Зонирование помещения с помощью потолка
С помощью потолка из гипсокартона и обширных возможностей его освещения можно легко зонировать помещение. Приемы зонирования:
- Выделение отдельной угловой зоны с помощью нескольких ступенек и более высокой концентрации точечных светильников.
- Оформление зоны с помощью скрытой подсветки другого цвета. Так можно декорировать обеденную зону на кухни или луанж-зону в гостиной.
- Выделение рабочей зоны в многофункциональной комнате. Для этого над рабочим столом оформляется несколько ступенек или квадрат из геометрических линий и устанавливается более яркое освещение или подвесные лампы.
- Выделение входной зоны в прихожей с помощью поворачивающихся светильников. Это очень удобно особенно для маленькой прихожей, где на одном небольшом участке сосредоточены разные зоны: грязная, зона ухода с зеркалом, вешалка для верхней одежды.
Способы усиления каркаса
Для усиления дверного каркаса внутрь ПС-профиля (обращённого лицевой стороной внутрь проёма) помещают деревянные бруски или же, как говорилось выше, устанавливают UA-профиль. Сечение брусков подбирают по размеру укрепляемого профиля.
Для усиления конструкции перегородки прибегают к следующим приёмам: сокращают шаг между стойками (вплоть до 400 мм), используют деревянные закладные бруски (для усиления стоечного профиля), применяют спаренный ПС-профиль.
Дополнительный профиль, установленный внутри стойки или рядом с ней, также укрепляет конструкцию перегородки. В местах крепления навесного оборудования каркас усиливается закладными элементами в виде деревянных брусков или кусков фанеры толщиной 2-3 см, которые закрепляются между стойками с помощью крабов или полукрабов.
Как сделать гардеробную в спальне
Гардеробная из гипсокартона, которую можно разместить в спальне, поможет не только создать гармоничное дизайнерское оформление, но и сэкономить место и время, так как все предметы гардероба будут расположены в легкодоступных местах. А если она будет сделана своими руками, будут сэкономлены еще и средства.
Так как гардеробная – это больше, чем просто шкаф-купе, она займет, как минимум 3 кв. метра. Из этого следует, что решаться на проект нужно, если спальня средних или больших размеров, а кровать не занимает большую площадь. Если использовать листы гипсокартона размером 150 на 60 см, можно сделать гардеробную своими руками, используя минимум посторонней помощи.

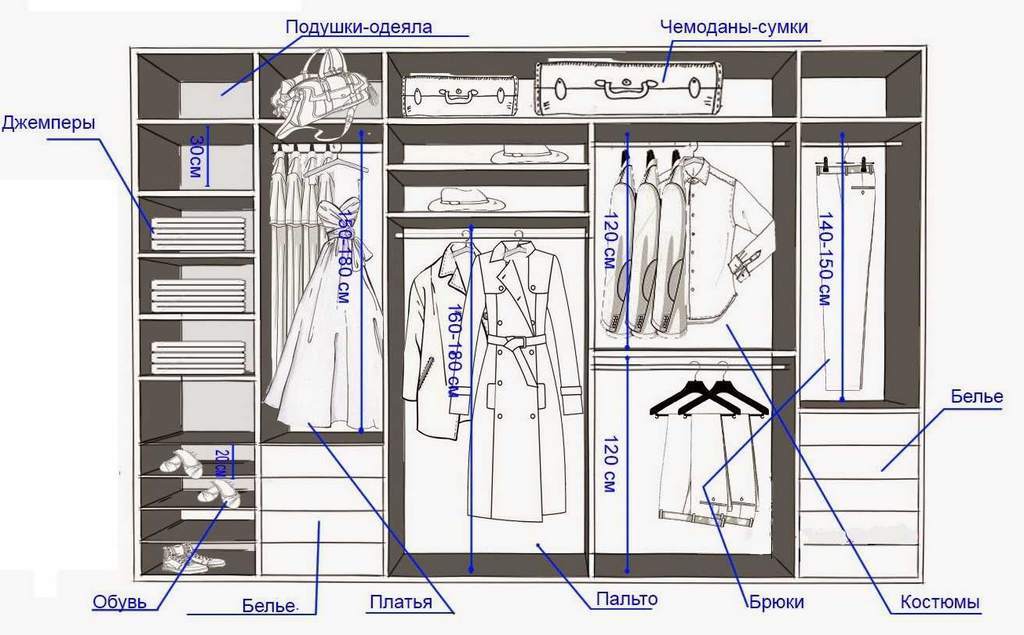

Готовый чертеж с размерами можно найти в интернете. Но если вы хотите купить готовые полочки, трубу для вешалок, двери, придется подгонять чертеж под их размеры.
Можно также подумать над тем, чтобы своими руками внутри гардеробной сделать подвесной потолок из гипсокартона. Если же вы хотите в этой изолированной части спальни иметь естественное освещение, позаботьтесь, чтобы стенах были проемы.
Дизайн потолка из гипсокартона
Дизайн потолков прежде всего зависит от количества уровней. Для одноуровневого потолка вариантов немного:
- Использование цветных рисунков. Центр или периметр можно выделить росписью по трафарету.
- Комбинация с другими материалами и конструкциями, например, с натяжным или с установкой деревянных балок. Сочетание фактур дает интересный эффект и не скрадывает пространство.
- Скрытое освещение. Между стеной и потолком должен быть предусмотрен зазор, куда вставляются LED светильники.
- В конструкции может быть предусмотрена ниша под карниз.
Все эти приемы можно использовать и для двухуровневых и многоуровневых потолков. Эти конструкции имеют больше возможностей для дизайна:
- На разных уровнях можно использовать разный цвет. Цвет может отличаться по тону или быть контрастным. Также возможны разные рисунки.
- Переход на стену – один из уровней продолжается на стене.
- Различные фигуры: овал, круг, квадрат, звезда, цветок, волна. Обтекаемые формы делают помещение более глубоким и усложняют ориентацию в нем. Прямоугольные формы делают комнату более устойчивой и структурированной.
Многоуровневые потолки открывают больше возможностей для дизайна:
- Ступеньки. Они помогают зонировать пространство.
- Арки. Такой дизайн подходит для помещений с высокими потолками в 3-3,5 метра. Но создают внутри неописуемую красоту.
- Многоуровневые квадраты с подсветкой, заходящие один на другой.
- Фигуры в виде лабиринта. Такой вариант прекрасно подойдет для детской. Лабиринт может быть оформлен как прямыми линиями, так и волнами.
Дополнительно гипсокартон можно декорировать с помощью других приемов. Использование фальш-лепнины с покрытием золотой или серебряной краской подчеркнет богатство классики.
