Канализация для бани: 6 правил выбора

Шаг 1: Выбор вида системы канализации

Водоотведение обустраивается с учётом множества факторов, например: наличию необходимого уклона или глубины промерзания.

По способу вывода стоков канализация бывает трёх видов.

Напорный — вид системы канализации

Напорный вид используется в тех случаях, когда стоки не выводятся самотёком. Её устанавливают в бане, эксплуатируемой круглогодично. На дачном участке, который используется только в летнее время, нет смысла обустраивать напорную конструкцию.

Напорная система функционирует за счёт бытового насоса или насосной станции. Она зависима от электричества, нуждается в периодическом техосмотре и профилактических ремонтах.

Функционирование напорной канализации проходит следующим образом:

  1. недалеко от бани устанавливают сточный колодец, соединённый с поселковым коллектором;
  2. к нему подводятся стоки;
  3. внутри устанавливают насос, имеющий функцию перемалывания крупных фракций;
  4. с помощью насоса отработанная жидкость с перемолотыми фракциями перекачивается в общий коллектор.

Напорная канализация обладает рядом преимуществ: не нужно проводить очистительные мероприятия, насос хорошо перемалывает крупные частицы, работает бесперебойно без образования засоров. Однако выведение стоков под напором обходится гораздо дороже за счёт высокой стоимости труб и насоса. Существует зависимость от электричества, которое за городом подаётся с перебоями. Выводящие коммуникации необходимо утеплять, чтобы внутри зимой не случилось замерзания жидкости и не произошло разрыва трубы.

Напорный трубопровод обойдётся гораздо дороже безнапорного. Для его обустройства понадобятся:

  • Специальные напорные трубы. Они имеют толстые стены, выдерживающие большое давление, создаваемое насосом. Рёбра жёсткости усиливают прочность. В частных строениях используются трубы из ПВХ и полипропилена. Для внутреннего монтажа они отличаются серым цветом, для наружного – коричневым. Их изгибают с помощью специальных инструментов, они быстро монтируются, имеют небольшой вес.
  • Фекальный или дренажный насос. В загородном доме он послужит не только для выведения отработанной жидкости. С помощью фекального насоса можно откачивать жидкость из затопленного подвала, набирать воду для полива из озера или реки. Попавшие водоросли и мусор насос легко перемелет. Дренажный насос не имеет измельчителя. Его устанавливают в том случае, если хозяин точно уверен в том, что в канализационный сток не попадут крупные частицы мусора.
  • Накопитель для сбора стоков. В загородных домах утилизация отработанной бытовой жидкости становится настоящей проблемой, потому что в частных секторах нередко отсутствует централизованный коллектор. Для этого хозяева устанавливают автономную систему, состоящую из накопителя и утилизатора. Накопителем может служить большая ёмкость, куда сточные воды перекачиваются с помощью насоса. В утилизаторе стоки разлагаются до состояния ила либо сбрасываются в поселковый коллектор.

Безнапорный — вид системы канализации

Безнапорный вид устанавливают, когда угол стока составляет минимум 3. Сложности возникают при обустройстве безнапорной канализационной системы, если уклон наклона невозможно создать по причине сложного рельефа или особенностей расположения канализации.

Суть работы безнапорного стока такова: отработанные воды поступают в трубопровод и самотёком достигают конечной точки (выгребной ямы, септика). Среди его преимуществ можно выделить независимость от электричества, недорогое обустройство, не нужен насос и накопительный резервуар. Для загородного участка это будет прекрасным решением. Единственным недостатком является необходимость точного расчета угла наклона и избегание резких поворотов.

Врезной — вид системы канализации

Врезной вид обустраивают в случае врезки канализационной трубы частного домовладения в центральную сеть посёлка. Она устанавливается только при наличии специального разрешения организации, на чьём балансе числится поселковая магистраль. Помимо врезки, хозяин должен позаботиться о том, чтобы вблизи был колодец для сбора стоков. В этом случае без особых проблем монтируются безнапорные трубы.

Прокладка канализации

Устройство канализации в бане необходимый этап работ. Выбор варианта зависит от пропускной способности, для регулярного использования и количества человек превышающее 3-х , прокладка канализационной сети делается следующим образом:

  • Внутри бани, на расстоянии 50 см от фундамента, копают яму глубиной 1 — 1,5 метра.
  • Снаружи, отступив от стены 2 — 3 метра, устраивается дренажный колодец (объем — 2,5 — 3 м³), выгребная яма или устанавливается септик.
  • От ямы внутри бани до колодца или септика прокапывают канаву с уклоном в сторону слива.
  • В траншею укладывают трубы и утепляют.
  • Трубопровод закапывают.

Подведение труб

На первом этапе проведения трубы от бани к канализации следует определиться, какую систему выбрать: напорную или безнапорную. При обустройстве второго варианта использованная вода будет самостоятельно уходить в канализацию или септик.

Эта схема возможна, если рельеф участка отличается естественными уклонами. Кроме того, уровень подземных вод должен быть ниже дна септика.

Оборудовать данную систему не сложно. Вам понадобится схема установки канализации в бане своими руками. Для этого нужно минимум материалов.

Мало того, траты на электричество не предвидятся.

Если вы остановили свой выбор на первом варианте, потребуется установка специальных насосов.

Жидкость будет принудительно выкачиваться в трубопровод, а затем — в септик.
При обустройстве внутренней канализации разрабатываются траншеи глубиной 0,5 м.

Внимание! Обязательно нужно соблюдать уклон к месту выхода воды.

На дно засыпаем песок десятисантиметровым слоем, затем трамбуем. После того, как трубы проложены, их следует утеплить. Затем к состыкованным трубам подсоединяют тройник для унитазов или трапы.

Отвод и очистка

Если баня планируется из расчета большого количества посетителей, то дренажный тип канализационной системы не подойдет для нее. В идеале стоки лучше отводить в центральную канализацию, когда такой возможности нет, придется позаботиться об установке системы очистки стоков.

В качестве очистного сооружения можно использовать септик, правила и способ его установки практически идентичны дренажному колодцу. Напомним вкратце санитарные нормы:

  • дренажные, накопительные и очистные сооружения нельзя устанавливать на расстоянии ближе 30м к местам, где осуществляется забор питьевой воды;
  • автономное очистное сооружение должно находиться не ближе 5м от границы участка и 3м от дома;
  • расстояние до открытого водоема или речки не должно быть менее 50м.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Гидрозатвор

Гидрозатвор – пример

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Трап с сухим затвором

Сухой гидрозатвор – схема

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системыИллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает.

Затвор из воронки и шарика. Пример для наглядности

Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме.

Сухой затвор

Сухой затвор в сточной яме

Проливной пол в деревянной бане

Эта конструкция напольного основания относится к самым простым и бюджетным, потому что в ней используются недорогие материалы. Для дощатого пола бани можно использовать доски обрезные I или II сорта. При этом конструкция пола выглядит, как настил, между элементами которого оставлены зазоры 5-10 мм. Именно эти зазоры в полу позволяют стекать воде под напольное основание и выводится в канализационную систему. Сделать своими руками такой настил в бане несложно.

А вот что касается таких элементов, как слив и отвода воды, то здесь есть определенные ограничения. В том случае, если грунт на участке песчаный, то можно саму канализацию бани не проводить. Вода будет прекрасно впитываться в песчаный грунт, постепенно достигая грунтовых водных слоев. Это и есть простой слив.

Внимание! При таком способе слива и отвода воды в бане необходимо позаботиться о том, чтобы внутри банных помещений не образовался неприятный запах. Поэтому в фундаменте, если он плитный или ленточный, оставляют продушины. Если грунт на участке глинистый или суглинистый, то такой слив канализационной системы не подойдет

Здесь нужен хорошо продуманный отвод с организацией сборника воды. Что можно предложить?

Если грунт на участке глинистый или суглинистый, то такой слив канализационной системы не подойдет. Здесь нужен хорошо продуманный отвод с организацией сборника воды. Что можно предложить?

  1. Первый вариант – это соорудить за пределами бани так называемый приямок. По сути, это обычная яма, в которую и будет производиться слив воды. Ее наполовину заполняют крупнозернистым песком или гравием, это своеобразный фильтрационный слой. Грязная вода, попадая в сборник, проходит через фильтрационный слой, очищается и проникает дальше в подпочвенные воды. Можно песок в яму не засыпать, тогда придется периодически выкачивать воду из нее. Что касается системы отвода, то под полом бани придется сделать канавку, которую отделывают глиной или бетонным раствором. Грунт под полом бани делают с уклоном в сторону канавки.
  2. Второй вариант – это полностью забетонировать грунт под полом с уклоном в сторону ямы. Из двух вариантов этот оптимальный в плане долгосрочной эксплуатации.

Внимание! При любых вариантах отвода воды в проливном полу необходимо придерживаться одного требования. Расстояние между настилом и поверхностью грунта не должен быть меньше 1 м

Устройство проливного пола в деревянной бане

Требования к полу.

  • Сначала устраивается подпольное основание, отвечающее за отвод грязной воды.
  • Устанавливаются лаги с уклоном не больше 10%. Для этого необходимо будет с одного их края сделать вырубку на 2-3 мм.
  • Зазор между половицами не меньше 5 мм, учитывается набухание древесины.
  • Доски к лагам не крепятся, чтобы была возможность поднимать их и выносить на улицу для сушки.
  • Плоскости под лагами защищаются двойным слоем гидроизоляции.

В небольших деревянных банях лаги устанавливаются на фундамент строения. Если помещение достаточно большое, то придется установить под лаги опорные столбики. Их можно поднять из кирпича или бетонных блоков. Размер столбиков 25х25 см, обязательно под них делается подсыпка из песка с укладкой рубероида. Сами опоры штукатурятся. Расстояние между ними – 80-100 см. Лучше, если лаги будут из лиственницы.

Очень важный момент – это гидроизоляция подпола. Обычно все плоскости обрабатываются битумными мастиками, лучше в несколько слоев. Это обеспечит не только защиту, но и простоту смыва отходов мыльных процедур. Хлопья легко смываются напором воды.

Что касается дощатого настила, то, как уже было сказано выше, доски к лагам не крепятся. Оптимальный вариант, если будет использоваться доска толщиною 40 мм из твердых пород дерева, к примеру, из лиственницы. Элементы пола не обрабатываются защитными мастиками, а вот лаги обязательно должны пройти обработку.

Нюансы которые нужно учесть

Желательно еще на этапе строительства позаботиться о наличии водоотведения. Трубы которые будут идти от парной, душевой или моечной, унитаза (если предусмотрен) прокладываются под полом.

Если монтаж будет проходить уже в готовом помещении, придется вскрывать полы. Для бани вполне хватит самотечной канализации, то-есть вода будет стекать под действием силы тяжести, поэтому трубопровод должен укладываться с уклоном.

  • предполагаемое количество пользователей;
  • частота использования – постоянно или в сезон;
  • есть ли на участке канализация, или необходимо делать специально для бани;
  • предусмотрен ли санузел;
  • качество грунта;
  • глубина промерзания;
  • уровень грунтовых вод.

Для устройства простой канализации этого списка вполне достаточно.

Видео: Устройство канализации в бане своими руками

Особенности внутридомовой системы

Внутренняя канализация должна обеспечивать водосток во всех банных помещениях, где есть источники воды, и отвод жидкости к наружной части

Особое внимание уделяется обеспечению стока с пола парилки и душа, слива с раковин и моек, выводу нечистот из туалета. Далее все стоки отдельных помещений могут объединяться в один отвод или иметь индивидуальные подключения

Внутренняя часть канализационной системы заканчивается в месте подключения к наружному водоотводу. Можно провести канализацию под фундаментом или вывести наружу через отверстия в цоколе или фундаменте. Первый вариант предпочтительнее, т. к. не ославляет конструкцию и помогает обойти зону промерзания. Однако он возможен только при достаточно глубоком уровне подземных вод.

Как отвести влагу в парной

Самое главное помещение в бане – парилка. Здесь на пол проливается вода при обливании тела и накапливается конденсат пара. Задача состоит в том, чтобы собрать и отвести всю влагу, не допуская ее скопление на поверхности или в подполье.

Для решения проблемы водоотвода используются такие варианты

СпособыОбустройство Плюсы
Проливной пол.Верхнее напольное покрытие выполняется из досок, закрепленных с зазором, через который вода легко стекает вниз. Под настилом делается бетонная стяжка с каналом (лотком) для сбора и отвода жидкости. Поверхность стяжки выполняется с уклоном в сторону канала, а он сам – с уклоном в сторону отводящей трубы.Это один из самых простых вариантов организации стока.
Более сложный метод предусматривает слив через отверстие.В этом случае бетонная поверхность делается с уклоном в направлении стока. В нем устанавливается трап с гидрозатвором. Под бетонной стяжкой укладывается наклонно канализационная труба, соединенная с наружной отводящей системой. Гидрозатвор позволяет защитить помещение от запаха из канализации. Вся система монтируется так, чтобы обеспечить самотек жидкости.Эта схема позволяет полностью устранить вероятность накопления воды в подполье и избежать неприятных запахов.

Сливные трапы в системе внутренней канализации играют важную роль. Лучше всего использовать стандартные, готовые устройства, которые могут иметь затворы сухого или мокрого типа. Сверху на них устанавливается решетка, предотвращающая попадание мусора в трубу и создающее привлекательный внешний вид.

Обустройство других помещений

Моечная (душевая) отличается тем, что здесь вода стекает ручьями, а потому пол, как правило, имеет водонепроницаемой покрытие (кафель, бетон). Система сбора воды аналогична рассмотренной конструкции, когда пол выполняется с уклоном в направлении сливного отверстия, в котором установлен трап с затвором. Канализационный вывод унитаза и раковин (моек) базируется на типовой конструкции, подобной той, которая используется в доме (квартире). На отводящей трубе устанавливается сифон, обеспечивающий гидрозатвор для защиты от запахов из канализации.

Для обустройства внутренней канализационной системы применяются стандартные металлические или пластиковые трубы. Для одного стока обычно используется труба диаметром 50 мм, а для общего отвода под полом – диаметром 110 мм. Соединить их между собой позволяют переходники 50 на 110 мм и муфты-тройники для бокового отвода.

Специфика монтажа внутренней канализации

Подпольная отводящая система внутри строения выполняется на стадии возведения банного фундамента. Возможна установка труб с выводами на отводящие трапы.

Монтаж проводится в следующем порядке.

  1. Подготовка траншеи для трубы с подкопом под ленту фундамента.
  2. Засыпка подушки из песка и щебня толщиной не менее 20 см с формированием нужного уклона.
  3. Установка и соединение труб с выводом наружу под фундаментом. Если предусмотрено прохождение трубы через него, то в бетоне заранее формируется соответствующее отверстие.
  4. Утепление труб и засыпка грунтом с надежной фиксацией их в нужном положении.
  5. Заливка бетонной стяжки с формированием уклона в сторону стока.
  6. Установка трапа с гидрозатвором. Решетка трапа должна быть установлено строго по уровню напольного покрытия. Ступенька не допускается.

Как сделать канализацию в бане

Современная баня — это сооружение с удобствами. Требуется продуманная канализационная система. В этом помещении постоянно влажно: здесь могут находиться бассейн и душ с парилкой. Устройство канализации в бане предполагает наличие пола, сделанного под наклоном так, чтобы из помещения выходила вода. Потребуется создать проект. Слив нужно сделать правильно, чтобы вода не застаивалась. Рядом с баней роют дренажную канаву и колодец .

Залитый в стяжку слив в бане

Размеры дренажного колодца зависят от того, насколько человек рассчитана баня и от глубины промерзания земли. Система канализации должна обеспечить удобную эксплуатацию помещения. Внимательно обдумайте все этапы предстоящих работ. Проконсультируйтесь с профессиональными строителями.

Оцените свои силы. Разберитесь, как сделать канализацию в бане. Если у вас нет уверенности, что с работой справитесь самостоятельно, доверьте делать монтаж строительной бригаде.

Шаг 2: Выбор труб для системы канализации

Для канализации в бане лучшим вариантом станут полипропиленовые трубы. Они выдерживают до 20 атмосфер, не разрываются при замерзании жидкости. Характеризуются устойчивостью к коррозии и воздействию биологических веществ, выдерживают высокие температуры, легко монтируются. Однако под землёй их нужно дополнительно утеплять, при самостоятельном монтаже нужно применять специальные дорогостоящие инструменты.

Марка PN25 имеет армирующую вставку, благодаря которой выдерживается давление до 25 атмосфер. В дополнении имеется широкий выбор фитингов, переходников, муфт, тройников, крестовин и пр., что гарантирует быстрый и лёгкий монтаж. Полипропиленовые армированные трубы используются в напорных трубопроводах, для которых характерно высокое давление.

Трубы для внутренней канализации имеют диаметр 11 см. Также понадобятся тройники 110х110х90, колена на 90и переходники. Резка производится ножовкой, сборка осуществляется от стояка к прибору во избежание нестыковок.

Каждый метр трубы крепится к стене хомутом. На стене и полу следует заранее наметить места расположения мест соединений и установки приборов. Все стыки и соединения усиливаются герметиком.

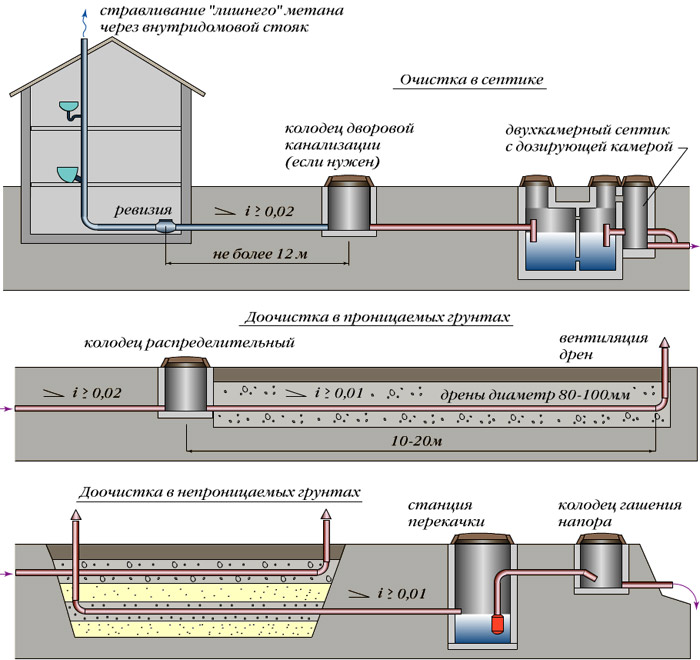

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Типы систем и особенности выбора ↑

Если есть возможность подключиться к централизованной канализационной сети или объединить системы водоотведения бани и жилого дома, это идеальный вариант. Если же нет, то придется самостоятельно выбирать схему канализации в бане и реализовывать своими руками.

Канализация для бани

Существует несколько вариантов, самые распространенные из которых:

  • подключение к централизованным системам;
  • накопительный бак;
  • дренажная канализация;
  • выгребная яма;
  • септик.


Выгребная яма из покрышек

Что обязательно следует учитывать ↑

При выборе сооружения для конкретного участка следует оценить несколько разнородных факторов. Первый и самый главный – планируемый расход воды. Он зависит от количества человек, которые будут париться, габаритов помещения, интенсивности его эксплуатации.

Другие факторы, которые необходимо учесть при устройстве канализации в бане:

  • Уровень грунтовых вод. Этот фактор влияет на выбор материалов, из которых строят канализацию.
  • Тип грунта. В зависимости от него выбирают вид канализационной системы.
  • Глубину его промерзания. Если баню используют в зимнее время, то при замерзании-таянии влаги система может быть повреждена. Придется позаботиться о теплоизоляции.

На участке с песчаным грунтом логично построить систему дренажного типа. Это хороший выбор для сезонной бани, в которой парятся несколько человек. Если грунт глинистый, то придется организовать более сложную систему для сбора и утилизации сточных вод. Варианты – выгребная яма или септик.


Схема дренажного колодца

Коротко о главном

Канализация для бани состоит из двух частей – внутренняя и наружная система. Автономная канализационная сеть обязательно подключается к накопителю сточных вод. Из него нечистоты удаляются с помощью ассенизаторской машины или попадают в грунт после почвенной фильтрации. В основном на частных участках для бани используются выгребные ямы и фильтрационные колодцы.

Система канализации создаётся из ПВХ труб. Они часто укладываются под уклоном в одну сторону, чтобы сточные воды самотёком перемещались в накопитель нечистот. Система также может оснащаться насосным оборудованием, если невозможно организовать прокладку трубопроводов с наклоном в одной плоскости.
