Выбор и монтаж установочной коробки для гипсокартона: 2 популярных вида

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.


Профиля на уровне розетки быть не должно. Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену.

Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.


Вот как сделать отверстие в гипсокартоне под розетку.

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

Какой выбрать кабель для электропроводки под ГКЛ

Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов

По такой причине при обустройстве скрытой проводки важно использовать ГКЛО

Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы

При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше


Кабель силовой ВВГнг-LS 3х1.5 с двойной изоляцией

Монтаж распаечной коробки

Видео в этой статье поможет узнать все тонкости проведения монтажа.

https://youtube.com/watch?v=Vx-TvquAQ8c

Проводка размещается до того, как будет произведена облицовка установленного каркаса гипсокартоном.

Прокладка электропроводки, затянутой в гофротрубу, в металлическом каркасе стены

Установка распределительных коробок выполняется после окончания обшивки стен листами гипсокартона. Монтаж изделий в полую стену относится к устройству закрытого типа проводки.

Легче всего работу производить, используя дрель и специальные коронки по гипсокартону: размеры инструмента выбираются в соответствии с габаритами распредкоробок.  Соответственно, если коробка имеет диаметр 68 мм, удобнее всего работать коронкой такого же размера.

Коронка для работы с гипсокартоном

При отсутствии коронок можно обойтись дрелью или строительным ножом. Но в этом случае процесс немного затянется, кроме того, края гипсокартона не будут идеально ровными.

Отверстие можно вырезать и ножом

Помимо инструмента для устройства отверстий, не обойтись без уровня, маркера, шуруповерта или отвертки.

Пошаговая инструкция по установке распаечных коробок:

Этап работы
Иллюстрация
Составляется схема, на которую наносится расположение узлов соединения кабеля, выключателей и розеток (по стенам и потолкам проводка протягивается по четким линиям, вертикальным или горизонтальным, которые необходимо запомнить, чтобы не случилось аварии при последующих облицовочных работах).

Расположение электромонтажных элементов

Наносится разметка в местах предполагаемой установки изделий. Перед проведением монтажа коробок гипсокартон рекомендуется загрунтовать, чтобы он не крошился.

Разметка мест расположения коробок

Используется коронка для гипсокартона. В ГКЛ своими руками высверливается отверстие. Края его следует отшлифовать, прогрунтовать и зашпаклевать. Производится примерка коробки. Она должна входить в отверстие с небольшим усилием.

Коронка по гипсокартону 68 мм для устройства отверстия под распределительную коробку

Достаются провода, протягиваются в распределительную коробку.

Извлеченные наружу провода

С помощью отвертки или шуруповерта коробка надежно фиксируется в стене

Затягивание болтов, которые регулируют расположение лапок, следует проводить до тех пор, пока изделие не будет надежно прижато к стене (но важно не переусердствовать, чтобы не повредить саму коробку и гипсокартон). Выполняется соединение проводки.

Соединенные концы проводов

Края короба шпаклюются

Конструкция закрывается крышкой.

Готовая коробка, закрытая крышкой

Все виды работ по устройству электрической сети в помещении неразрывно связаны с монтажом коробок для коммутации проводов. Они являются важным звеном, и грамотное их размещение позволит качественно обеспечить объект электричеством. Установить коробки распределительные для гипсокартона, как можно было убедиться, может человек, даже не обладающий специальными знаниями и навыками.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Монтаж подрозетников

Данная работа разделена на несколько этапов, которые должны соблюдаться в строго определенной последовательности и в соответствии с данным руководством.

Выбор материалов

  • Прежде всего, необходимо выбрать правильные подрозетники под гипсокартон.
  • Для этого сначала надо определиться с материалом изготовления. Лучше всего приобретать изделия из самозатухающей пластмассы. Другие виды материалов или непрактичны или могут вызывать возгорание.
  • Далее необходимо определиться с расстоянием самой полости. Обычно установка подрозетников в гипсокартон происходит в стенах с большой пустотелостью, что часто исключает этот пункт. Однако если расстояние от стены до обшивки маленькое, то следует выбирать монтажный элемент соответствующего размера, а не стандартные по 50 мм.
  • Остальные габариты нужно подбирать в соответствии с самой пометкой.

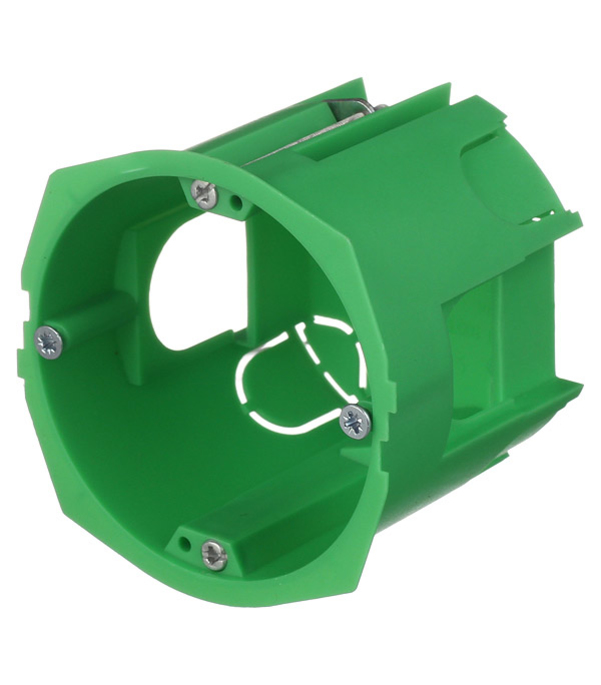

Три вида различных установочных коробок

Подготовка стены

  • Чтобы качественно установить подрозетник под гипсокартон, необходимо соответствующим образом подготовить стену.
  • Для этого многие мастера рекомендуют сначала произвести шпатлевку. Так поверхность станет крепче и будет хорошо удерживать форму при сверлении.
  • Многие инструкции, рассказывающие, как установить подрозетник в гипсокартон, советуют при этом использовать значительное количество грунтовки. Она пропитает материал, и при воздействии на него не будет крошиться содержимое листа.
  • После того как шпатлевка высохнет, необходимо приступать к проделыванию отверстия. Когда производят монтаж подрозетников в гипсокартон профессионалы, то они используют для работы специальные насадки на дрель под названием коронка. Однако если нет возможности приобрести данный инструмент, то можно воспользоваться обычным сверлом и монтажным ножом.
  • Посадочное отверстие должно быть такого диаметра, чтобы коробка вставлялась впритык. При этом стоит отметить, что размеры подрозетник может иметь разные, а значит, работать придется или целым набором коронок, или размечать стену, используя изделие в качестве шаблона.
  • После того как отверстие проделано, рекомендуется обработать его края при помощи смеси шпатлевки и грунтовки. Это их укрепит и сделает будущую розетку надежнее и устойчивей.

Сверление отверстия в гипсокартонной стене при помощи коронки

Статья по теме: Чем покрасить оцинкованное железо?

Установка

  • Перед тем как установить подрозетник по гипсокартону, необходимо удалить из него перемычки, сделав, таким образом, отверстия для ввода кабеля.
  • Потом вставляют коробку в стену и располагают в удобном для фиксации розетки положении.
  • Чтобы зафиксировать устройство, необходимо закручивать монтажные винты до тех пор, пока лапки, установленные на них, не прижмут устройство с обратной стороны листа. При этом, видео-материалы по монтажу не могут передать степень затягивания крепежа, но профессионалы советуют закручивать до появления сопротивления, а затем сделать еще пол оборота. Это необходимо для того, чтобы надежно закрепить коробку в стене и при этом не повредить гипсокартон.

Фиксация коробки при помощи шурупов

  • После этого посадочное место шпаклюют, чтобы придать всей конструкции дополнительную жесткость. Лучше всего это делать уже тогда, когда в коробку заведены провода.
  • После того, как подрозетник будет выглядеть так, как на предложенном ниже фото, работа считается выполненной, и дальше можно производить монтаж основного оборудования.

Внешний вид установленной монтажной коробки

Инструмент

Для самого простого монтажа потребуется только нож и отвертка со шпателем. Однако для профессиональной работы и многочисленных точек установки просто необходима коронка. Ее цена довольно высока, но при этом она быстро себя окупает.

Стоит отметить, что коронок необходимо иметь несколько, поскольку размеров у установочных коробок много. Причем есть еще другие виды монтажной фурнитуры, которые тоже имеют свои габариты, и, как показывает инструкция по монтажу, порой они сильно отличаются друг от друга.

Статья по теме: Водоразборная колонка возле дома

Специальная коронка под гипсокартон

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

  • Дрель электрическая или шуруповерт
  • Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
  • Фигурная отвертка
  • Индикаторная отвертка
  • Уровень (можно небольшой длины)
  • Строительный маркер (обычный карандаш)
  • Рулетка
  • Канцелярский нож
  1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Монтаж установочных коробок

Для установки подрозетников и монтажа электропроводки, нужен проект разводки электроточек. Правильно будет заказать его у специалистов. Электропроводка в гипсокартоне относится к типам закрытых проводок. В случае выхода из строя отдельной магистрали, электроточки, по проекту можно сориентироваться, где расположены основные узлы.

Проект разводки электроточек в доме

Следует также учесть, что разводка идет по потолку, если он зашивается листами ГКЛ или устанавливают натяжные потолки, и стенам за каркасом профиля. Крепится проводка в гофре — защитном негорючем кожухе, при помощи клипс, дюбелями. По правилам ПЭУ необходимо делать проводку вертикально по стенам, горизонтально по потолку. Распределительные коробки, электропотребители – розетки и выключатели, должны находиться в открытом доступе.

Гофра для крепежа электрической проводки

После того как сделана разводка, а стены, потолок зашиты гипсокартоном, переходят к монтажу установочных, распределительных коробок.

Правила установки электроточек

Существуют определенные нормы монтажа. Они установлены с целью удобства пользования электроточками, соблюдению норм безопасности. Принятые стандарты:

  1. От пола бытовые розетки поднимают на высоту от 20–30 см. В случае затопления, прорыва системы теплых полов, вода не достанет до них. При подключении домашней техники розетки устанавливают в пределах оптимальной доступности для соединительного провода, удобного подключения.
  2. Кухонный блок для бытовых приборов монтируют в «фартук», между навесными и напольными секциями, на высоту от 15 до 20 см выше нижних тумб (высота секций от 80 до 90 см).

    Выводы под стационарную бытовую технику (холодильник, варочную поверхность, микроволновку, духовой шкаф, посудомоечную машинку) устанавливают в местах расположения техники. Провод электропитания должен свободно доставать до розетки без напряжения, то есть не в натянутом положении. От газовой (электрической) плиты расстояние должно составлять 50 см, от газовой трубы 40 см.

  3. Выключатели устанавливают на высоте от 60 до 150 см, оптимальным считают 80–90 см и 15–20 см от дверного проема.

Кроме норм пожарной безопасности, остальные параметры носят рекомендательный характер, то есть располагают точки согласно удобству для пользования. Смотрите видеоинструкцию: как установить подрозетник в гипсокартон своими руками.

Порядок установки

Потребуются следующие инструменты для гипсокартона: уровень, маркер, дрель или шуруповерт с насадкой коронкой с центрирующим сверлом, набор отверток. Порядок установки:

  1. Разметка точек. Для этого используют строительный уровень. Профессионалы пользуются лазерным уровнем. Середину отмечают крестиком. При установке нескольких электроточек (батареи), расстояние между точками составляет 71 мм (коробка 60 х 45 мм). Коробочки нужно выставлять ровно.
  2. Перед установкой гипсокартонную поверхность стены лучше прогрунтовать, чтобы гипс не крошился, не трескался.
  3. Далее, с помощью коронки по дереву, гипсокартону, диаметром 67 мм, высверливают отверстие. В том случае, когда нет электроинструмента, можно проделать отверстие вручную, используя нож для гипсокартона, но это трудоемкая процедура, края выходят не совсем ровные.
  4. Затем вставляют коробку. Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.
  5. С помощью отвертки, удобнее шуруповерта, выступающие на коробке болты закручивают. Болты притягивают лапки фиксаторы, которые закрепляют коробку на гипсокартоне. Не следует перетягивать крепление, можно повредить стенки гипса.

Периметр отверстий подрозетников аккуратно зашпаклевывают. Монтаж установочной коробки легко сделать своими руками, нужно только следовать инструкции и рекомендациям. Оптимальный вариант подрозетников — евростандарт, диаметром 68 мм и глубиной 45 мм.

Монтаж выключателей

Самостоятельный монтаж электропроводки под гипсокартон – это не только прокладка кабелей, но и установка выключателей. Для начала стоит определить точки, где выключатели будут находиться, их общее количество. Это зависит от того, какая бытовая техника будет стоять в помещении, каково его назначение. Как правило, достаточно одного-двух выключателей. Если есть бра и настенные светильники, то количество может быть и большим. Располагаются они на высоте 80 см от пола, то есть на высоте руки для комфорта использования.

Чтобы сделать в стене отверстия под выключатели, необходимо приготовить фрезу Д-64 мм. В выбранном месте дрелью высверливаются отверстия на средних оборотах, чтобы не повредить гипсокартонную стену. Если требуется выровнять края отверстия, можно использовать обычный напильник.

Далее приступаем к монтажу самой коробки выключателя, так как расположение ее должно быть правильным, в строгом соответствии с конструкцией. Крепить коробку надо винтами, которые закручиваются по часовой стрелке без сильного нажима, чтобы поверхность листа ГКЛ не была повреждена.

У выключателя есть две скобы, благодаря которым конструкция и удерживается в предварительно поставленной коробке, перед самим монтажом выключателя выдвижные скобы надо свести. Перед установкой следует электричество отключить, проверить, что кабели находятся не под напряжением. После этого подсоединяем провода фазы к требуемым разъемам, фиксируем конструкцию винтами. Теперь ставим выключатель на место, монтируем декоративные планки по бокам, подключаем электроток, проверяем работоспособность выключателя. Таким же образом можно устанавливать все выключатели в доме.

Провести своими руками электрические кабеля под поверхностью гипсокартона очень просто, необходимо только предусмотреть наличие защитного гофрированного короба, в котором и прокладываются сети. Делается это для обеспечения безопасности, так как кабели монтируются рядом с металлическим профилем каркаса гипсокартонной конструкции

Не стоит забывать про осторожность при подключении кабелей к общей сети. Так же просто ставятся и подрозетники, выключатели, для которых в гипсокартоне прорезаются специальные отверстия

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Электромонтажные работы под гипсокартоном

Гипсокартонные конструкции для стен и потолков – это отличный способ выполнить быстрый, качественный ремонт в соответствии со всеми современными требованиями. Поверхность гипсокартона очень гладкая и ровная, после монтажа плит можно использовать любые отделочные материалы, включая кафельную плитку и деревянные панели. Но это далеко не все преимущества использования такого универсального строительного материала. Большим плюсом является то, что в данном случае допускается прокладка инженерных сетей под поверхностью короба.

Схема прокладки электропроводки на гипсокартон.

Электропроводка под гипсокартоном не только удобна, но и позволяет отлично замаскировать все провода, организовав на поверхности только точки подключения для светильников самой различной конструкции, выключателей, бра, розеток. Такой монтаж простой, его легко можно сделать своими руками, не привлекая для этого специалистов. Достаточно приобрести в любом строительном магазине требуемое количество электрического кабеля, специальную гофрированную трубу для прокладки, распределительную коробку для кабелей, выключатели и подрозетники.

Понадобятся и такие инструменты:

  • дрель с насадками для резки отверстий;
  • винты и саморезы;
  • напильник;
  • простой карандаш и линейка для разметки.

Монтаж

  • Когда производится установка своими руками, необходимо соблюдать все требования техники безопасности, а особенно то, которое рекомендует не подключать электричество до окончания всех работ.
  • Прежде всего, нужно сделать отверстия в гипсокартоне под коробку. Для этого типовая инструкция рекомендует применять специальные коронки. Их следует подбирать по размеру монтажных элементов.
  • Если приобретение такого инструмента не предусмотрено, то отверстия можно проделать с помощью дрели и монтажного ножа.

Проделывание отверстия в стене при помощи коронки

  • Далее следует обработать края отверстия раствором шпатлевки и грунтовки. Так посадочное место будет прочнее и надежнее.
  • Монтаж производится отверткой. С ее помощью нужно зажимать крепеж до тех пор, пока коробка надежно не зафиксируется в полости стены.
  • Финишным этапом при установке является шпатлевка стен. Однако многие мастера выполняют этот процесс уже после обработки стен, что не так критично при прочном креплении.

На фото: крепление коробки к стене с видом обратной стороны и системы крепления

Монтаж распределительной коробки

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2). Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо.

Гораздо проще ставится коробка в гипсокартон.Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников.

Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.В домах и квартирах вся электропроводка идет скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо:

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надежное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространенной причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к ее выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Можно купить фрезеры с разными диаметрами. Наиболее популярным является диаметр 6,8 мм. Он соответствует диаметру установленной коробки. С помощью такого инструмента отверстие может быть разрезано точно и быстро. После измерения желаемого расстояния необходимо пометить контуры и центр пластиковой коробки в выбранном месте на стене карандашом.

Если планируется установить несколько коробов, рядом друг с другом, расстояние между их центрами, обозначенное по стандартам, должно быть 7,1 см. Существуют определенные нормы монтажа. Они установлены с целью удобства пользования электроточками, соблюдению норм безопасности. Принятые стандарты: Совет. Прежде чем приобретать установочные коробки, определитесь с видом электропотребителей и фурнитуры к ней. В этом случае гарантировано подберете размеры всех составляющих, которые совпадут по техническим характеристикам, габаритам. Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне.

Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора.

Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

  • Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
  • Строительный уровень и маркер для разметки отверстий.
  • Индикаторная отвертка для проверки напряжения в сети.
  • Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Коробка российского производителя предназначена для скрытой проводки. Имеет вес 5 г, с диаметром 65 мм и глубиной 45 мм. Фурнитура полипропиленовая. Стоимость одной единицы товара 12 руб.

Если обратить внимание, то розетки, которые готовят под гипсокартон, устанавливаются не так, как в бетон. Здесь фурнитура отличается

Хорошо видны 4 винта, 2 из которых утоплены, а 2 снаружи. Отличительная деталь данного вида подрозетников – регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона.

Второй – навесной. И третий – специальный для гипсокартонных стен.

Дополнительная информация по теме:

  • Потолки из гипсокартона фото с элементами натяжного зал
  • Двухуровневые натяжные потолки из гипсокартона с подсветкой в зал фото
  • Сделать перегородку из гипсокартона если ремонт сделан
  • Фото на квадратных потолках из гипсокартона потолки
  • Можно ли сделать кукольный домик из гипсокартона
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
