Теплый плинтус для пола: виды, особенности, монтаж

Преимущества

  • Экономия на обогреве может доходить до 40% в сравнении с радиаторной системой отопления. На 100 м² циркулирует всего 10 л теплоносителя (1 погонный м радиатора содержит всего 0,34 л теплоносителя), для нагрева такого количества воды требуется затратить гораздо меньше топлива.
  • Подойдет для любого интерьера. Практически в каждом жилом помещении есть плинтуса. Каждый производитель термоплинтусов выпускает большое количество цветовых решений (под дерево, мрамор и т.д., у каждого производителя имеется более 30 цветовых решений, к тому же можно самому покрасить в любой цвет), поэтому система отопления на основе теплого плинтуса впишется практически в любой интерьер.
  • Установка водяного теплого плинтуса своими руками может производиться практически на любых поверхностях (бетон, кирпич, дерево, гипсокартон и т.д.).
  • Занимает мало места.
  • Не подвержен воздействию коррозии.
  • Высокие рабочие характеристики: рабочее давление – 35 бар; рабочая температура — 130°С.
  • По причине отсутствия «активной» конвекции, плинтусные радиаторы отопления не оказывает вредного воздействия на дерево, как при «обычном» радиаторном отоплении.
  • Нет образования сквозняков от оконных проемов.
  • Низкая циркуляция пыли.
  • Равномерное распределение тепла в отапливаемом помещении.

Экономия и законы физики

Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.

А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.

Вот, например, известная из курса физики формула расчета теплопотерь:

Где:

S — площадь стены

Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице

R – сопротивление теплопередачи поверхности

Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.

А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.

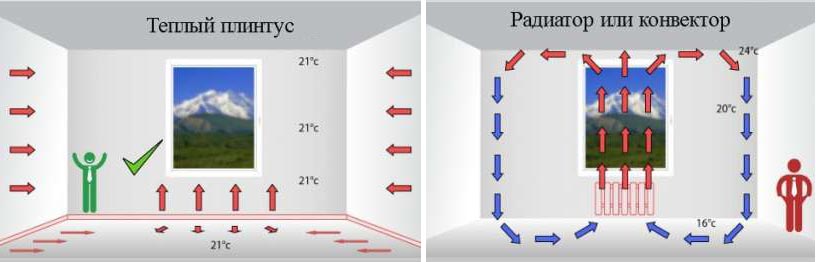

Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.

Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.

Получается, что чем больше тепла вы теряете, тем больше придется его возмещать

Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами

В итоге существенной экономии и суперэнергоэффективности здесь не будет.

То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.

Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.

Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.

Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.

Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.

На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.

Такое отопление потянет далеко не каждый.

Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.

И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.

Развернутый отзыв о термоплинтусах с forumhouse

Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.

Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.

Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Типы

Изначально теплые плинтусы были разработаны в Европе в начале прошлого столетия и представлены только в электрическом виде. Но путем постоянных исследований и внедрения новых технология сегодня на рынке можно встретить три разновидности плинтусных обогревателей.

Электрический

Электрообогреватель – первая простейшая и бюджетная модель такого обогрева помещения. Представляет собой металлические трубы, внутри которых расположены специальные нагревательные элементы, связанные между собой просиликоненными проводами.

Сегодня специалисты выделяют несколько видов таких плинтусов в зависимости от их мощности:

  • мощность 500 ватт, длина кабеля 250 см;
  • мощностью в 300 ватт, длиною в 150 см;
  • длина кабеля 100 см, а мощность 200 ватт;
  • мощность 140 ватт, длина 70 см.

Любой вид такой системы комплектуется специальным регулятором температуры. При этом для каждой части элемента он свой. Такой подход позволяет не только существенно экономить на оплате электроэнергии, но и поддерживать оптимальную температуру воздуха в комнате в районе +18.20 градусов Цельсия.

При нагреве оно начинает усиленно циркулировать. Это позволяет еще больше экономить на электричестве.

Не обошлось здесь и без недостатков: в моменты наивысшего напряжения потребление электроэнергии достигает своего пика. Необходимо также правильно выбирать сечение провода – если оно будет слишком маленьким, то часто будут перебои в работе обогреватели, а он сам будет часто перегорать.

Водяной

Такой теплый плинтус мало чем отличается от обычного радиаторного отопления. В трубах циркулирует вода или же специальная жидкость, которая нагревается в течение нескольких минут до заданной температуры. В такую систему отопления можно заливать воду как из обычных труб, так и содержащую специальные примеси, которые не допускают порчи всей системы в целом.

Помимо этого, такое отопление очень легко установить самостоятельно, а возможность его подключения к системе центрального отопления делает его и максимально экономным и выгодным.

Помимо этого, стальные нагревательные элементы и трубы у водяных теплых плинтусов хоть и являются самыми недорогими, но и наименее эффективными – теплоотдача у них минимальная. Поэтому лучше всего выбирать медные конструкции или те, что изготовлены из нержавейки или специальных сплавов.

Инфракрасный

Такой вариант теплого плинтуса считается самым современным. Обычно его крепят под потолком, но допускается и плинтусная установка. При этом в отличие от двух предыдущих типов такие обогреватели греют не воздух, а непосредственно все предметы, находящиеся в помещении. Это дает возможность сэкономить электричество, понизив в целом температуру воздуха в помещении, однако человек такую разницу не увидит, вообще.

Состоит такой обогреватель из нескольких частей – корпуса из стали, отражателя и нагревательного элемента. Среди всех остальных типов плинтусных обогревателей именно этот является наиболее долговечным.

Основными достоинствами таких плинтусных инфракрасных обогревателей являются:

  • универсальность конструкции;
  • высокая безопасность и защита от получения ожогов;
  • создание максимально комфортных условий в помещении для человека;
  • даже холодные стены на ощупь кажутся теплыми.

Если говорить о минусах, то часто возникают проблемы с покупкой некоторых запасных частей – потому их лучше заказывать заранее. А также используя инфракрасный теплый плинтус, лучше всего утеплить фасад здания снаружи – так как большая часть тепла будет выходить сквозь стены.

Теплый плинтус: устройство и принцип работы системы

По большому счету, ничего нового в этом комплексе оборудования, предназначенном для обогрева жилья, нет. Все те же старые идеи в новом воплощении. Разобрав одно из таких устройство, внутри можно обнаружить теплообменники, насаженные на медные трубки диаметром 13мм. Единственное их отличие от привычных для нас трубчатых конвекторов – это миниатюрность, они помещены в небольшой короб шириной 3см и высотой 14см. Ввиду своей сравнительно малой эффективности по сравнению с обычными батареями, устанавливаются такие обогревательные приборы по всему периметру помещения над полом – именно отсюда и пошло название «теплый плинтус».

Конструктивно система теплый плинтус состоит из трех основных частей:

  1. короб с кронштейнами для крепления нагревателей внутри;
  2. трубчатый конвектор;
  3. поворотные элементы.

Разновидности системы теплый плинтус

Все детали представляют собой части конструктора, предусматривающие быструю и простую установку. Но об этом позже, а пока вернемся к принципу работы этой системы. Здесь ничего нового нет, кроме идеи создания тепловой завесы вдоль всех стен помещения. Поток горячего воздуха, поднимающийся от теплого плинтуса, создает преграду для холода, идущего от стен, и не пускает его внутрь помещения. Кроме того, этот же поток воздуха прогревает стены дома, увеличивая таким образом эффективность обогрева. Сам же воздух в комнате нагревается, как и в случае с любым другим отоплением, за счет конвекции.

Достоинства

Чем же хороши водяные плинтусные конвекторы? Ох, достоинств у них огромнейшее количество. Судите сами:

  1. Безопасность. Они не способны нанести вред жилью и здоровью хозяев, поскольку не выделяют опасных веществ и не могут спровоцировать возникновение пожара, чего не скажешь об электрических обогревателях.
  2. Универсальность. Их можно установить в любом помещении.
  3. Эргономичность. Они просты в использовании.
  4. Износостойкость. Они противостоят губительному воздействию негативных факторов.
  5. Долговечность. Они имеют долгий эксплуатационный срок.
  6. Практичность. Они защищают помещение от образования грибка и плесени, так как отлично прогревают стены, пол и потолок.
  7. Надёжность. Они равномерно прогревают жилище, ввиду чего уж точно замёрзнуть не получится.
  8. Эстетичность. Они отличаются миниатюрностью. Кроме того, их не придётся прятать за малопривлекательными ширмами или в специальных коробах, которые не всегда выглядят уместно. Они гармонично вписываются в любой интерьер.
  9. Регулируемость. При наличии теплового распределительного коллектора, позволяют выбрать оптимальную температуру для каждой комнаты. Ведь бывает такое, что одним людям, например, 20°С достаточно для комфортной жизни, а другим – нет. Поэтому в спальне можно настроить один температурный режим, а в гостиной – другой.
  10. Простота монтажа. Их установка не вызовет трудностей «у мужиков с руками».
  11. Лёгкость в обслуживании. Они неприхотливы в уходе.
  12. Приемлемая цена. Их стоимость не спровоцирует возникновение шока или предынфарктного состояния.
  13. Дизайн. Они представлены широкой цветовой палитрой.
  14. Экономичность. Позволяют сэкономить на отоплении до 50%, так как температура плинтуса – достигает + 70°С.
  15. Высокая теплоотдача. Поддерживают температуру помещения в пределах 25–30°С (при необходимости её можно уменьшить).
  16. Минимальные тепловые потери. Высокая скорость теплоносителя в контурах прибора значительно уменьшает теплопотери.
  17. Оптимальная конвекция в помещении. Они не иссушают воздух, препятствуют появлению конденсата, поддерживают нормальную влажность.

Преимуществ много, их попросту не счесть!

Водяной тёплый плинтус

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Статья по теме: Как избавиться от муравьев в огороде

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

Типы греющих плинтусов

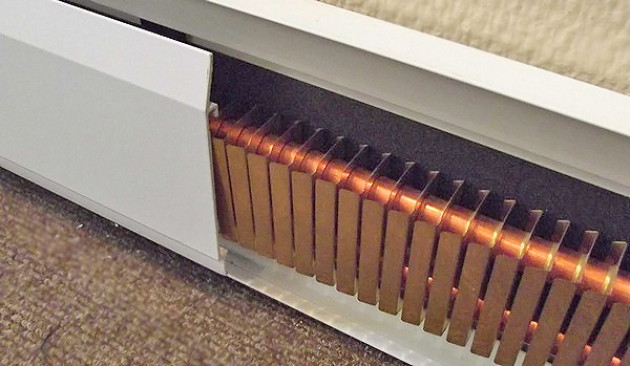

Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

Читайте о медных и медно-алюминиевых радиаторах тут.

Это конструкция плинтусного отопления

Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.

Электрический нагрев

В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.

Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус

Водяной теплый плинтус

При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).

При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.

Расчет длины нагревательного элемента

Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)

Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.

Чем и как соединять

Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:

  • гибкими трубами из нержавейки с накидными гайками или под пресс;
  • медными трубами и фитингами под пайку;
  • медными или латунными резьбовыми фитингами.

Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.

Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб

Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.

Особенности системы

Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна

Потому важно правильно подобрать насос.

https://youtube.com/watch?v=oXe3HHR43oo

Плюсы и минусы

Обогреватель на основе электричества или воды имеет ряд неоспоримых преимуществ:

  1. Изделия позволяют поддерживать в помещение комфортную температуру. Тепловая энергия распределяется более равномерно: одинаковый прогрев наблюдается по всей высоте как на уровне пола, так и на уровне потолка. Стандартный радиатор такого эффекта обеспечить не может.
  2. Использование теплого плинтуса позволяет экономить на отоплении.
  3. Потеря тепла незначительная, тепловая энергия уходит преимущественно на прогрев комнаты, а не экрана.
  4. Равномерность прогрева способствует созданию в помещении определенного микроклимата. Также исчезает угроза появления плесени и грибка.
  5. Изделия не наносят вреда предметам интерьера, рядом с ними можно размещать даже электронику.
  6. Систему теплого плинтуса можно автоматизировать, что позволит выбирать оптимальные тепловые показатели для каждой комнаты в квартире или доме.

В отличие от радиаторов отопления, тепловая энергия, исходящая от теплого плинтуса, распределяется более равномерно, благодаря этому обеспечивается одинаковый прогрев по всей высоте

Но необходимо учитывать, что корпус такого обогревающего прибора не способен выдерживать сильные механические воздействия.

Классификация плинтусного отопления

Плинтусные обогревательные сети классифицируются на два типа:

  • электрические;
  • водяные.

Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.

Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.

При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний:

  • обыкновенным трубкам из ПВХ следует предпочесть медные;
  • устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
  • на все батареи можно поставить термостаты;
  • на распределяющий коллектор устанавливается сервопривод;
  • ставится манометр, термометр, циркуляционный насос.

Водяное плинтусное отопление

Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха.

Питание системы осуществляется от стандартной розетки 220 В.

Конструкция и принцип действия теплого плинтуса

Можно сказать, что теплый плинтус – это принципиально новый подход к вопросу отопления обычной квартиры или частного дома. Эта система получила подобное название благодаря визуальному сходству с привычным плинтусом и компактным размерам. Внешне конструкция представляет собой:

  • алюминиевый короб, состоящий из трех стенок – верхней, нижней и лицевой;
  • толщина короба составляет не более 3 см;
  • Высота лицевой панели лежит в диапазоне от 10 до 24 см;
  • В декоративных целях торцы короба закрываются специальными заглушками;
  • Внутри короба заключены нагревательные элементы, которые крепятся к стене с помощью монтажных кронштейнов.


В зависимости от используемого источника тепла, теплый плинтус может быть электрическим или водяным. К слову, внешне они практически неотличимы. Принцип действия теплого плинтуса значительно отличается от принципа работы привычных нагревательных приборов – конвекторов или радиаторов отопления. Всем, кто более углубленно интересовался экономичными способами обогрева своего жилища известно, что те же батареи нагревают помещение по средству конвекции. То есть тепло, исходящее от их поверхности нагревает воздух. При этом горячий воздух поднимается вверх под потолок, где создается тепловая подушка, которая вытесняет холодные массы вниз. В комнатах с низкими потолками такая разница не сильно заметна и в принципе создаются комфортные условия. Но в помещениях с высокими потолками приходится использовать принудительную вентиляцию, которая будет способствовать перемешиванию воздушных масс разной температуры и их скорейшему прогреву. При этом чаще всего в углах комнаты воздух все равно будет оставаться холодным. Таким образом, для прогрева всего объема воздуха в помещении требуются более высокие температуры и более продолжительное время. Теплопотери при этом составляют 20-30%.

Наверняка, используя электрические масляные конвекторы, вы обращали внимание на то, что рядом с нагревателем вам тепло, даже жарко, но буквально в метре от него воздух холодный. К тому же воздух становиться пересушенным и часто можно обнаружить посторонние запахи

Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола. На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения.


Человек начинает получать тепло от поверхности стен, которые после нагрева до заданной температуры буквально излучают его. Такой способ обогрева жилища использовался еще в очень давние времена. Тогда в стенах домов специально предусматривали систему полостей, по которым подавался горячий пар. Примечательно и то, что поднимаясь вдоль стен, горячий воздух практически не перемешивается с окружающим, создавая, таким образом,тепловую завесу. Это особенно актуально при обогреве комнат с панорамными окнами. Холодный воздух, проступающий сквозь негерметичные стыки, просто отсекается и не охлаждает помещение.Теплопотери при использовании теплого плинтуса составляют всего 5%. Стоит ли говорить, что этот способ экономично выгоден? Было доказано, что при нагревании стен до температуры 37-38°С человеку становиться тепло и комфортно даже при том, что температура воздуха в помещении составляет 16-17°С. Теплый плинтус можно использовать в качестве полноценной системы отопления. Тогда необходимо монтировать его по всему периметру комнаты. Можно использовать и в качестве дополнительного источника тепла в тех местах, где установка привычных радиаторов невозможна. Например, для обогрева лоджии с французским остеклением.


Тогда плинтус стоит размещать вдоль стеклопакетов. Многих интересуетвопрос – целесообразно ли размещать плинтус по всему периметру помещения, если вдоль некоторых стен расположена крупногабаритная мебель? Учитывая принцип его работы и то, что поднимающееся вверх тепло в большей степени направлено на прогрев стен, а не окружающего воздуха и примыкающих предметов, можно сказать, что мебель не помешает полноценной работе системы. К тому же, нагревательные ТЭНы имеют низкотемпературный режим работы. Они не нагреваются свыше 60°С и не могут нанести вред предметам мебели или любому из видов напольного покрытия. Таким образом, можно сделать вывод, что теплый плинтус является безопасным и экономичным источником тепла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
