Строим теплицы из трубы 25х25 мм: 5 важных моментов

Конструктивные требования к парникам

Маленькие теплицы предназначены для сезонной эксплуатации. Материалы каркаса (дуги) должны быть:

  • легкими;
  • прочными;
  • простыми в установке и обслуживании.

Дуги могут иметь круглую, овальную, прямоугольную и даже треугольную форму. Из чего можно сделать дуги для парника: пластик, металл или дерево. Каждый из вариантов имеет как свои преимущества, так и недостатки.

При сборке теплицы нужно понимать, что ей нужна система проветривания. Обилие влаги создаст среду для развития бактерий, а излишек тепла припарит ростки. Высота парника должна равняться 2/3 ширины.

Рассчитать дугу для теплицы можно по таблице:

Тип дуг:Высота(см):Ширина(см):Длина(см):
Круглые и овальные60-80120600
2-х ядерные90220600
3-х ядерные90440600

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла

Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений

Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

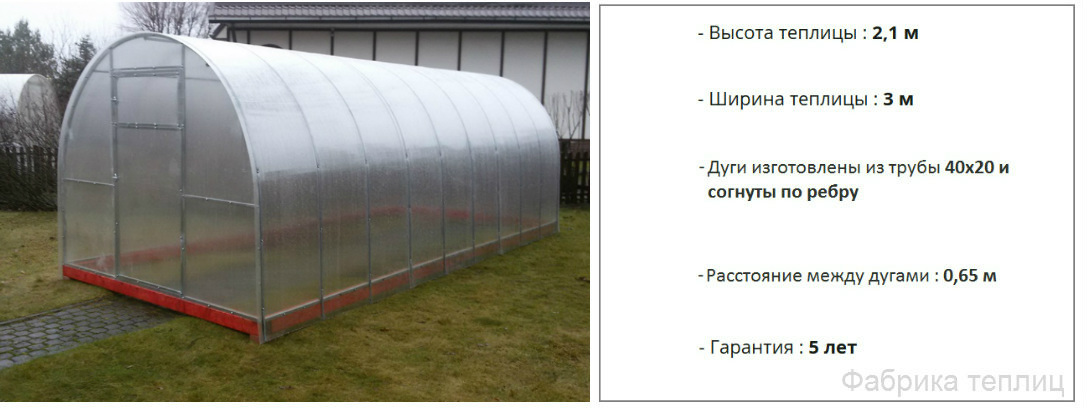

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

Методика изгибания профильных труб с предварительным нагревом

Техника выполнения горячей гибки выглядит так:

На первом этапе изготавливают деревянные заглушки для трубы в форме пирамид. Длина такой заготовки должна быть больше ширины ее основы в 10 раз, а площадь широкой части должна превышать просвет трубы, как минимум, вдвое.
Когда заготовка подходит по размерам к трубе, в ней с четырех сторон делают небольшие желоба, по которым будут выходить газы, образующиеся при нагреве трубы. Вторую заглушку обрабатывать не нужно.
Далее обрабатываемый участок трубы предварительно обжигают.
Любой мелкий наполнитель нужно перед засыпкой в трубу просеять сквозь мелкое сито. Так вы избавитесь от крупных частиц, которые могут отпечататься на поверхности трубы при нагреве. После этого удаляют очень мелкие частицы песка, используя сито с ячейкой 0,7 мм, чтобы они не спеклись при нагреве внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливают глухую пробку без желобков. С другой стороны в профтрубу помещают воронку, по которой насыпают внутрь прокаленный песок небольшими порциями.
При периодическом простукивании стенок можно убедиться, что песок хорошо уплотнен – звук будет глухим. Как только труба будет полностью заполнена песком, вставляют вторую заглушку с желобами.
Место будущего сгиба трубы отмечается мелом. После этого отрезок трубы нужно надежно закрепить в тисках, наложив его на шаблон

Обратите внимание, что изделия со сварными швами нужно изгибать так, чтобы место соединения размещалось сбоку. А вот выполнять гибку вдоль сварного шва не стоит.
По разметке начинают прогревать металл до красного цвета

Когда материал станет достаточно мягким, ему придают требуемую форму одним плавным и четким движением.

Когда заготовка остынет, изгиб сравнивают с шаблоном. При идеальном выполнении работы можно вытаскивать заглушки и высыпать песок из профиля.

Желательно, чтобы все работы по горячей гибке, производились в один прием. Каждый последующий нагрев приведет к утрате металлом прочности.

В заключение отметим, что по большому счету справиться с возведением теплицы для дачи из профильных труб могут даже начинающие строители. Вне зависимости от ее конструкции, все основные работы будут выполняться по общему принципу. Единственными различиями могут быть особенности ландшафта и предпочтения хозяев, которые нужно будет учесть при строительстве.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше. Однако у сварных конструкций в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдётся дешевле, а покрасить его можно самому после завершения монтажа каркаса.

Ассортимент стальных профилей представлен оцинкованными, крашенными, необработанными изделиями

Если размеры теплицы не превышают 6×2×2 м достаточно трубы с ребром 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдёт труба 20×20×1-1,5 мм.

Теплица из трубы ПНД своими руками

Эта теплица из труб ПНД в основном предназначена для жаркого климата, основная цель, защитить растения от палящего солнца, обеспечить полив и циркуляцию воздуха. Поэтому конструкция оборудована спринклерной системой и специальной солнцезащитной тканью. Хотя сборка теплицы относительно простая, но предстоят дополнительные затраты, чтобы обеспечить систему полива. Это 13 мм поли трубы – 30 метров пластиковых труб диаметром 13 мм, фитинги, переходники и 20 полных струйных распылителей. Пригодится много дополнительных материалов: садовые шпагаты – завязки – кабельные стяжки – ручная пила и другие странные вещи, которые жены всегда настоятельно советует выбросить. А вообще автор в своей инструкции, которую вы можете прочитать на сайте, досконально описал весь процесс, перечислил материалы и сделал расчеты. Так что почитайте, будет интересно.

Источник фото: www.instructables.com/id/Poly-Pipe-Greenhouse-and-Shadehouse-With-Sprinkler/

Вот еще пример, как сделать теплицу из труб ПНД своими руками. Кстати, если вы не знаете, что это такое. HDPE представляют собой трубы, изготовленные из полиэтилена низкого давления. Главное преимущество состоит в том, что они намного легче аналогичных образцов из других материалов. Это материал высокой прочности, имеет сглаженную внутреннюю поверхность, которая препятствует росту бактерий и микроорганизмов любого вида. Что касается самой теплицы, это относительно небольшая арочная конструкция, подходящая для дачного участка, но принципы постройки можно применить и к гораздо более крупным версиям с включением промежуточных деревянных опор. Этой теплицы уже более года, и все работает очень хорошо. Напряжение пленки на стенах все еще похоже на барабан. Если вы задумались о приобретении комплекта, лучше попробовать построить теплицу из труб своими руками. Занимаясь этим проектом, вы многому научитесь.

Источник фото: patshunts2002.wordpress.com/2013/11/11/how-to-make-a-polytunnel/

Мини теплица из пластиковых труб

Подходящая версия мини телицы из пластиковых труб и поддонов для любителей зимнего салата. Приготовить 4 планки, две 80 см и две 115 см. Если хотите собрать ровную рамку, делайте это на плоской поверхности. Для того, чтобы вставить трубки, нужно предварительно просверлить 6 отверстий, по одному на каждом углу и 2 в середине самых длинных частей досок. Затем отрежьте из пластиковой трубки 3 дуги одинаковой длины. Будьте внимательны при покупке, трубки из пластика должны быть довольно гибкие.  Установите пластиковые трубы в отверстия. Закрепите дуги с помощью шурупов, просто просверлите еще отверстие в месте, где вставлена труба и затяните шурупом, тогда трубка будет, как бы притянута к внешней части дерева.

После этого необходимо расположить верх каждой дуги так, чтобы можно было прикрепить остальную часть конструкции, и убедится, что она не будет двигаться. Затем вам нужно отрезать еще 3 пластиковой трубки одинаковой длины. Все они должны быть длиной 117 см. Просверлите отверстия на концах трубок, как показано на фото. После этого, через просверленные дырочки закрепите продольные трубки пластиковыми стяжками, как показано на фото. Середину можно просто стянуть кабельными хомутами стяжками.Самая сложная часть, это правильно натянуть полиэтиленовую пленку. Как вы можете видеть на пошаговых фото, пленка подворачивается под крышку. Как крепится, не показано, но думаю что-то придумать не сложно

Чтобы получить хорошие результаты, нужно идти медленно и осторожно. Вот и все, маленькая теплица из пластиковых труб готова

Правда там есть еще некоторые нюансы. Например, автор проекта предлагает сделать окна в пленке. Не знаю, насколько это целесообразно, но если вам интересно получить дополнительную информация можете прочитать на сайте, ссылка ниже под пошаговыми фото.

Источник фото: www.instructables.com/id/Small-Greenhouse-for-Plantations-on-Euro-Pallets/

Теплица из ПВХ профиля

Как вариант, самодельный парник можно сделать и из профиля ПВХ. В таком случае каркас получается намного крепче, и форму ему можно придать абсолютно любую.

В таких теплицах внешнее покрытие очень часто изготавливают из стекла, но бывают и другие варианты.

Такой профиль ПВХ аналогичен тому, что устанавливается в окнах, так что устанавливать остекление в парниках из него вполне целесообразно. Причем подобные конструкции могут служить как временным местом для выращивания рассады, так и использоваться в любое время года.

Тем не менее, подобные конструкции доставляют намного больше хлопот в плане самостоятельной сборки, да и цена на комплектующие значительно выше. Так что это, скорее, предмет роскоши.

Какой бы вариант вы ни выбрали, надеемся, что наш материал поможет вам в реализации всех задумок.

Расчет

Делать расчет материалов лучше под готовые размеры, так точно можно будет определить шаг и количество опор из труб. Иными словами, основание необходимо строить под конкретный вариант парника, а не подбирать ее потом под опорную конструкцию.

Идеальным вариантом шага трубчатых опор является расстояние от 2000 мм до 2500 мм, но ту стоит отретироваться на саму конструкцию теплицы – количество осей каркаса, материал стен. Если оси расположены довольно часто, либо используется остекление, то и нагрузка на основание будет оказываться большая. В этом случае шаг стоит сместить в меньшую сторону.

Для определения степени заглубления основывайтесь на глубине промерзания почвы и категории грунта:

  • Для подвижных «плывучих» почв необходима более глубокая установка опор.
  • Для средней полосы России этот показатель промерзания от 1400 до 1600 мм, такая же глубина необходима для надежного закрепления свай на торфяных или песчано-глинистых почвах.

Глубина забивания трубы должна быть не менее этих показателей.

Установка бруса на каркасе арочной теплицы

Следующий этап — изготовление и установка деревянного бруса сечением 40 х 60 мм на каркасе теплицы. Длина отрезков бруса может быть различной, однако предпочтение следует отдавать длинномерным элементам. Брус устанавливают на высоте 1 м от фундамента на обе стороны теплицы. Его соединяют с арками шпильками через ранее просверленные отверстия. Отдельные отрезки бруса соединяют между собой деревянными накладками.

Как показано на фото, арочную теплицу накрывают отдельными полиэтиленовыми полотнищами шириной 3 м:

Их крепят к установленным брусьям с помощью деревянной рейки 20x40x3000 мм и гвоздей. После накрытия верхней части теплицы производят накрытие нижней части (от бруса до земли). В этом случае берут целое по всей длине теплицы полотнище. Один его край прибивают с помощью дранки и гвоздей к деревянному брусу, второй присыпают грунтом или песком.

При небольшой длине теплицы эффективна торцевая вентиляция, размеры которой можно регулировать с помощью дополнительного фартука.

Арочную теплицу можно изготовить из полимерных труб. Удобно использовать водопроводные пластиковые трубы, так как их можно гнуть, разогревая паром, и использовать комплект деталей, предназначенных для изготовления водопровода.

В случае создания арочной теплицы по индивидуальным размерам помните об обеспечении необходимого микроклимата выращиваемым культурам и надежности пленочного покрытия. Арочная форма кровли нашла применение в целом ряде индивидуальных и типовых проектов пленочных рассадоовощных теплиц заводского изготовления, предназначенных для механизированного выращивания рассады, а также овощных культур.

Пошаговая инструкция сборки арочной теплицы

Как уже было неоднократно сказано ранее — в строительстве теплицы арочного типа нет ничего сложного. Необходимо только ответственно отнестись к выполнению расчетов. От этого будет зависеть прочность, надежность и удобство самой конструкции.

Немаловажный момент — подготовка и выбор основания. Это может быть классический бетонный фундамент или, например, кирпичное основание, а также основу можно сделать из деревянного бруса.

Фундамент из дерева используется довольно часто. Обычно для этого применяются брус 100х100 мм. Основание для теплицы представляет собой короб прямоугольной (реже — квадратной) формы.

Обратите внимание, что дерево боится влаги, поэтому брусы перед укладкой на грунт необходимо обязательно обработать защитным составом с антисептическими свойствами

Какие материалы и инструменты нужны

Вполне сгодятся как ПП и ПВХ, так и более универсальные в использовании металлопластиковые трубы. Какие из них выбрать для изготовления теплицы — решение за вами.

В этой статье мы рассмотрим вариант каркаса из поливинилхлорида. И начнем с главного: если вы собираетесь построить большую теплицу из труб ПВХ своими руками, то для фундамента подойдет деревянный брус 100*100 мм.

Для парников из ПНД или ПВХ труб, как правило, не требуется капитальное основание, поэтому можно просто установить доски по периметру будущей конструкции.

Из электроинструмента для работы потребуется:

  • болгарка (УШМ), чтобы резать трубы и арматуру;
  • шуруповерт или дрель.

Болгарку можно заменить ручной ножовкой по металлу. Также необходимо будет подготовить молоток, рулетку, лопату (для подготовки основания под фундамент).

Расчет необходимых материалов

При строительстве парника из ПВХ труб надо уже на этапе проектирования знать, какая форма и какие размеры будут у теплицы

Это важно

Если говорить о теплице (она, как правило, больше парника), то обычно длина каркаса находится в пределах 3-6 метров. Ширина — 2-3 метра. Это не стандарт, но чаще всего встречаются теплицы именно с такими размерами.

Ширина дорожки внутри теплицы — не менее 50 см и не более одного метра. Оптимальный вариант — 0,6-0,7 м.

Если делать парник из труб ПНД своими руками, то понятное дело, что в данном случае размеры каркаса будут меньше.

Высота теплицы зависит от культур, которые в ней планируется выращивать. К примеру, для низкорослых растений желательно, чтобы она была не менее 1,8 м и не более 2 м.

Если выращивать высокорослые растения, минимальная высота теплицы — не менее 2,2 м. Но делать ее выше 2,5 м тоже не нужно

Важно еще учитывать и расстояние между арками

Для стационарных конструкций оптимальное расстояние — не более 50-60 см (в зимний период это позволит минимизировать вероятность деформаций при выпадении снега). Если конструкция теплицы разборная, то расстояние между арками можно увеличить до одного метра.

Рассчитать длину дуги из пластиковой трубы можно, воспользовавшись простой математической формулой:

L — длина пластиковой (ПВХ или другой) трубы; B — ширина каркаса теплицы или парника; H — высота возводимой конструкции.

Подготавливаем основание для теплицы

Чтобы не допустить перекоса в процессе монтажа и последующей эксплуатации, важно правильно подготовить основание. Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки

Это первый этап строительства теплицы из ПВХ труб своими руками

Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками.

Затем выравниваем площадку по уровню. Если вы планируете делать фундамент, то дополнительно сверху грунта устраивается песчаная «подушка» — ее толщина должна быть в пределах 5-10 см.

По периметру основания необходимо выкопать траншею глубиной 50 мм, чтобы можно было на половину заглубить деревянный брус.

Перед укладкой бруса, дно траншеи обязательно нужно засыпать песком, сверху укладывается рубероид для гидроизоляции. Потом устанавливаем брусы, образуя короб нужной формы.

Как построить теплицу пошагово из профильной трубы

Возведение профильной тепличной конструкции предусматривает соблюдение очередности выполнения определенного алгоритма действий. Перед началом работ не помешает просмотреть на видео краткий обзор строительного процесса:

Фундамент для теплицы из профильной трубы

Тип основания выбирают еще на стадии, когда разрабатывают проект теплицы в чертежах из профильной трубы, определяются с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если выбрано для обшивки стекло, вес парника увеличится. Потребуется создание прочного основания.

Тип фундамента подбирают с учетом характеристик грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов бетонная лента считается оптимальным выбором.

Для заливки фундамента на участке наносят разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной примерно 20 см. Стенки траншеи укрывают рубероидом. На поверхности устанавливают из досок опалубок. Внутри траншеи из арматуры устанавливают армирующий каркас, по форме напоминающий короб. К прутам приваривают анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет закреплена нижняя обвязка профильного каркаса.

Заливку бетона осуществляют одним днем. Ленту делают так, чтобы она выступала из земли 20 см. Фундамент оставляют набирать прочность месяц. Поверхность периодически смачивают из лейки, накрывают пленкой.

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочности, приступают к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции укрывают рубероидом. По периметру фундамента выкладывают трубу 40х20 мм нижней обвязки. Из профиля сваривают раму, фиксируют к выступающим из основания анкерам.

Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных рам каркаса. Первыми ставят торцевые элементы. На рамах сразу из трубы формируют дверной проем шириной 70 см и большой проем для форточки шириной 80 см. Промежуточные профильные рамки располагают шагом 1 м. Элементы приваривают стойками к нижней обвязке из профильной стальной трубы. Между собой рамки сваривают горизонтальными перемычками из трубы 20х20 мм. Элементы обеспечат устойчивость профильному каркасу. Перемычки приваривают заподлицо к элементам рамы, чтобы не образовалось выступов.

Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от перегиба дуги. К трубе будет фиксироваться поликарбонат.

Установка дверей и окон

Створки дверей сваривают из трубы 40х20 мм. Для форточек хватит профиля 20х20 мм. На элементы профильного каркаса створки навешивают петлями. Обшивку осуществляют аналогичным материалом, что использовали для теплицы.

Преимущества и недостатки профилей для изготовления теплиц

Производители предлагают готовые теплицы любых размеров и форм. Однако построить самостоятельно такое сооружение и интересно, и выгодно.

Теплицы из профильной трубы отличаются большей крепостью. Они тяжелые, а значит отлично противостоят ветрам.

Рекомендуем ознакомиться: Гидродинамическая промывка системы канализации — прочистка труб от разных видов засоров

Толстостенный металл и продуманная конструкция позволяет не заботиться об уборке снега с крыши зимой – он самостоятельно съезжает вниз по мере его накопления или при потеплении.

Кроме металлической профильной трубы для изготовления каркаса теплицы своими руками народные умельцы используют следующие виды профилей:

  • V-образный (или W-профиль) металлический профиль со специальными планками для крепления. Материал предназначен специально для каркасных сооружений такого типа. С ним удобно работать, но по крепости такой каркас будет уступать конструкциям из профильной трубы.

П-образный профиль из оцинкованной стали или алюминия. В прочности уступает профильной трубе, но значительно выигрывает в цене. Используется для различных конструкций при ремонте, строительстве.

Стоечный и направляющий профиль, предназначенный для монтажа гипсокартона. Для сооружения уличных конструкций эти металлические детали несколько слабоваты, но могут быть использованы на защищенных от ветра участках.

Чтобы не ошибиться с выбором подходящего строительного материала, следует знать его недостатки и достоинства для сооружений такого типа.

К недостаткам изделий относят стоимость материала, тяжеловесность готовой теплицы, необходимость использования для монтажа сварочного аппарата.

Преимущества использования облегченных профилей:

  • легкость и мобильность полученной конструкции;
  • экономия бюджета на материале;
  • простота монтажа.

Основным минусом легких сооружений является недостаточная прочность к механической нагрузке извне. Такие теплицы может унести или перевернуть сильным ветром. Зимой они часто просаживаются под слоем снега.

Строительство теплицы

Подготовка чертежей

Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.

Выбор места

После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы

В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу

Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.

Профильная труба 20х20 мм

Материал

Для изготовления теплицы понадобятся следующие материалы:

Профильные трубы сечением 40х20 ммДля рам каркаса.
Профильные трубы сечением 20х20 ммПодойдут для связки между рамами.
ПокрытиеПленка либо поликарбонат.
Цемент и песокДля заливки фундамента.

Фундамент

Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.

Площадка под теплицу

Итак, конструкция выполняется следующим образом:

  • В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
  • Далее вырывается траншея глубиной и шириной в штык лопаты.
  • Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
  • После установки анкеров, траншея заливается бетоном.

После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.

Монтаж каркаса

Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.

Инструкция по монтажу конструкции выглядит следующим образом:

К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента

Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.

Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.

Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.

На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

На фото – крепеж для листов поликарбоната

Обшивка

Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.

После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.

На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.

Принцип выполнения расчетов размера теплицы

В данной статье мы описали пошаговое изготовление теплицы с конкретными размерами. Однако каждый хозяин может собрать на своем участке парник со своими индивидуальными параметрами.

Поэтому чтобы каждый мог самостоятельно рассчитать размеры теплицы, расскажем, как это правильно сделать.

Итак, как уже стало понятно из предыдущего примера, дуга складывается из двух элементов, которые образуют ½ окружности. При этом ширина парника в данном случае равна диаметру такой окружности. Исходя их этого показателя, можно вычислить и радиус, и длину всей окружности.

Подставляем наши данные в формулу:

L = 2πR = πD, где:

L – искомая длина окружности;

R – радиус окружности;

D – известный диаметр.

Подставим в данную формулу конкретные цифровые значения. Например, предполагается, что высота парника будет равна 2 м (что является радиусом). Следовательно, при условии правильной арки, ширина парника будет равна 4 м (это будет диаметром круга).

Значение числа π принято считать равным 3,1416, хотя в условиях сложных вычислений она дает значительную погрешность. Для наших расчетов ее можно округлить до 3,14.

Подставляем в формулу наши цифры:

L = 2×3,1416×2000 = 12566 мм.

Мы получили полную длину окружности. Чтобы узнать нужную длину трубы ПВХ нужно взять ½ полученного значения.

Значит, 12566/2 = 6283 или 6,3 метра – это искомая длина трубы. Учитывая, что в центре дуги будет расположена крестовина, данное значение нужно разделить еще надвое.

Следовательно, 6283/2=3141 мм или 3,14 метра. То есть, вам понадобится две трубки по 3,14 метра.

Таким образом, вы можете убедиться, что произвести расчеты самостоятельно не составляет абсолютно никакой сложности.

Стоит отметить, что все расчеты можно произвести даже намного проще. Учитывая, что одна труба составляет ¼ часть длины окружности, то полученный показатель можно сразу делить на 4.

L = 2×3,1416×2000 = 12566 – длина окружности.

12566/4 – 3141 мм или 3,141 метра – длина трубки.

Место строительства

Растущие в теплице растения должны получать тепло и свет. Правильное расположение парника на участке увеличивает энергоэффективность. Хозяин меньше несет затрат на отопление и искусственное освещение. Устанавливается своими руками теплица сборно-разборная из профильной трубы на участке, максимально соответствующем основным требованиям:

  • Теплицу располагают на слабо продуваемом ветрами месте. При зимнем использовании уменьшатся потери тепла.
  • Корпус теплицы максимально должен в течение светового дня освещаться солнцем. Воздух будет прогреваться естественным путем, снизятся расходы на отопление. Солнечный свет полезен многим растениям. Для тенелюбивых культур делают затенение поликарбонатом.
  • Для устойчивости теплицы выбирают ровный участок. Лучшим местом считается равнина или возвышение. В низинах профильные конструкции ставить нежелательно из-за подтопления дождевой и талой водой.
  • Внутрь теплицы понадобится прокладывать водопровод, электричество. Профильную конструкцию устанавливают ближе к расположению коммуникаций.

К стенкам парника со всех сторон обеспечивают свободный подход для обслуживания минимум 1 м.

Размеры теплицы их ПВХ труб

При работе с полиэтиленовой пленкой, которая будет укрывать парник, размер можно выбирать свободно, исходя из собственных намерений. В качестве примера опишем строительство теплицы с размерами 3820х6300 мм.

Подобные размеры можно объяснить вполне логичными аргументами. Во-первых, стоит учесть, что сгибаемая ПВХ труба образует правильную арку, то есть часть окружности. В данном случае отрезок в 3820 мм при сгибе даст полукруг с радиусом 1910 мм, который будет высотой теплицы или половиной ее ширины. При уменьшении длины отрезка соответственно будет понижаться высота и ширина конструкции.

Ширину шага каркаса принимаем равной 90 см. При наличии 8 секций получится 7 пролетов с суммарной длиной 6,3 метра.

Станки и приспособления

Значительно облегчить и ускорить работу по загибанию металлопрофиля может использование различного оборудования и приспособлений. Их можно приобрести в магазине или сделать самостоятельно в собственном гараже.

Загиб по шаблону

Сгибание по шаблону рекомендовано для проката трубы не большого диаметра и из податливых металлов. Для этого вырезается деревянная заготовка полукруглой формы, крепится на стену или другую устойчивую поверхность. Край профиля фиксируется на шаблоне. Вручную нужно изгибать дугу вокруг него незакреплённым концом.

Ручной трубогиб

Это более сложная конструкция. Центром приспособления является металлическая полукруглая форма (вокруг неё загибается труба). Рядом прикреплена стойка для опоры края заготовки. На рукоятке размещается подшипник. С помощью этого простого устройства загибаются детали большого диаметра.

Станки с ручным или электрическим приводом

Они представляют собой раму с тремя валами из стали. На нижних закрепляются шестерни с цепью. Запускаются они с помощью ручки или электропривода. На верхнем прижимном вале установлена кромка для фиксации детали в процессе вальцовки.

Особенности профильной трубы и преимущества использования

Остовом самодельной теплицы, «ее скелетом» является каркас, для изготовления которого выбирается надежный, качественный и долговечный материал, способный противостоять как климатическим, так и механическим воздействиям. Такими свойствами обладает профилированная труба – изделие из металла с круглой, квадратной, овальной или прямоугольной формой сечения, разного размера и различной толщиной стенок.

Данный материал имеет множество преимуществ, делающих его по-настоящему универсальным при возведении легких надворных построек, к которым относится и проектируемая теплица

Особое внимание нужно обратить на следующие характеристики профтруб:. Виды профильных труб

Виды профильных труб

  • значительный рабочий ресурс – в сочетании с антикоррозийным покрытием, она легко противостоит коррозии и возможным механическим повреждениям;
  • прочность и жесткость – эти качества придадут каркасу устойчивость и неподатливость к внешним воздействиям;
  • относительная легкость – вес изделия значительно ниже, чем у деревянного бруса;
  • простота обработки и соединения профиля – для работы не требуется специального инструмента, кроме угловой шлифовальной машины и сварочного аппарата;
  • широкий выбор доступных форм и размеров профиля.

Помимо перечисленных достоинств, следует отметить относительно невысокую стоимость профильной трубы, делающую ее доступной для покупателей с разным уровнем достатка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
