Розетки в интерьере ванной — как правильно их разместить

ПУЭ 7. Правила устройства электроустановок. Издание 7

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Напольная розетка электрическая: накладная, скрытая, колонны и миниколонны

В большинстве типовых квартир для расположения розеток предусмотрен один стандартный вариант – на стене. Это не всегда удобно, и по комнатам «расползаются» метры дополнительных проводов: удлинителей, сетевых фильтров, которые портят дизайн и путаются под ногами. Особенно актуален вопрос размещения розеток в квартире-студии, где между функциональными зонами могут полностью отсутствовать стены и перегородки? Решить проблему просто: достаточно установить розетки в полу с учетом будущего расположения техники.

Разновидности

В настоящее время существует несколько основных разновидностей электроустановочных устройств для пола:

• простые розетки с крышкой, защищающей разъем от попадания внутрь влаги и пыли;
• лючки – встраиваемые конструкции, более сложные и комплексные, разновидность утопленного устройства;
• колонны – стойки из жесткого профиля с полостью для размещения внутри нее электроустановочных приборов;
• миниколонны.

Также розетки подразделяют и по другим параметрам:

• По цвету – белые, серые, графитовые, черные, коричневые, с узором под отделочный материал.
• По материалу изготовления – пластиковые и металлические.
• По количеству подключаемых вилок – от 1 до 12.
• По типу конструкции – выдвижные, поворотные, стационарные, встраиваемые устройства.

Уровень безопасности устройства

Здесь учитывается целый ряд факторов:

• пожаробезопасность;
• степень защищенности от попадания влаги и пыли;
• способность противостоять механическим нагрузкам;
• максимальный вес, который может выдержать изделие.

Так, металлические розетки не горят и не плавятся, выдерживают вес от 200 кг до 4 т, хорошо защищены от механических повреждений, поэтому их устанавливают в людных местах.

Пластиковое устройство подойдет для дома. Оно выдерживает вес до 300 кг, устойчив к механическим воздействиям, не поддерживает горение.

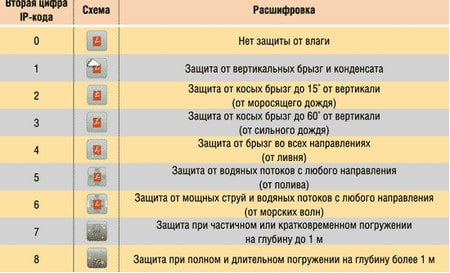

Степень пыле- и влагозащиты показывает Индекс IP (Ingress Protection Rating). Минимальное значение – 22, максимальное – 69. Качественные пыле- и влагозащищенные розетки для пола имеют индекс IP 67, т. е. практически максимальный.

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.

2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

Высота розеток и безопасность

Обеспечьте безопасность детей

Прежде всего это касается семей с детьми. Дети обычно познают мир довольно активно и суют свои тонкие пальчики везде, где могут достать. Поражение электричеством при этом весьма вероятно. Поэтому запомните, что все доступные розетки, расположенные ниже 90 см должны быть оборудованы специальными защитными шторками, например как механизм розетки Schneider.

Важно знать. Расположение розеток на кухне над рабочей поверхностью должно быть на высоте не менее 10 см от стола, т.к

велика вероятность попадания в механизм воды и брызг

Безопасной высотой розеток в ванной комнате считается 90-100 см, т.к. в этом случае меньше воздействие стекающего по кафельной стенке конденсата.

Пошаговая инструкция по монтажу

Процесс установки новой розетки или замены старой не занимает много времени, но качественный монтаж может быстро произвести только профессионал, набивший руку.

Если вы занимаетесь этим впервые, каждый этап необходимо продумать заранее, а все действия должны быть аккуратными и неторопливыми. Приводим пример монтажа внутренней розетки, так как он считается наиболее сложным и трудоемким.

Шаг 1 – подготовка инструментов и материалов

Количество инструментов напрямую зависит от того, насколько объемными будут работы. Если процесс замены розетки является частью капитального или косметического ремонта, то нужно подготовить и «тяжелую артиллерию» — перфоратор для проделки штроб, дрель с коронками.

При простой замене устройства достаточно отвертки, плоскогубцев, кусачек и изоленты.

Какие розетки выбирать для телевизора

Розетки для ТВ делятся по назначению: силовые, для интернета, мультимедиа и др.

Кроме этого, они отличаются по конструкции:

• проходные — с 1 входом и 2 выходами (для подключения следующего устройства);
• оконечные;
• одиночные (простые).

Розетки подбирают также по способу монтажа — для скрытой установки или наружные. В последнем варианте провода обычно прокладываются в кабельных каналах.

В продаже присутствуют розетки комбинированного типа:

• tv-rj45 — телевидение и интернет;
• TV-RD — ТВ и радио;
• tv-sat — эфирное и спутниковое телевидение;
• tv-rd-sat — ТВ, радио и спутник.

С такими розеточными узлами часто устанавливают блок-смеситель. Он объединяет сигналы от разных кабелей.

Эфирное и спутниковое ТВ подключаются по отдельным кабелям. Соединять розетки между собой можно шлейфом — по проходной схеме, по схеме “звезда”, или пользоваться одиночными узлами. Розетки можно подобрать по цвету, материалу и дизайну вместе с силовыми разъемами.

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

• для подключения стиральной машины;
• фена;
• для бритвы;
• для зеркала с подсветкой;
• для водонагревательного бака;
• для полотенцесушителя и прочее.

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО). Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

• Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
• Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
• Не ближе 60 см от дверок закрытой душевой кабины.
• Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка  имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

1. Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
2. Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
3. Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
4. Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены

Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

1. Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:
2. Определиться с размещением электроприборов и расстановкой мебели в комнате.
3. Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
   • дверные и оконные проемы;
   • трассу прохождения электропроводки;
   • области прокладки водо- и газопровода;
   • размещение бытовой техники/мебели;
   • указать все розетки, в том числе телефонные и интернет.
4. Разрабатывая схему, необходимо соблюдать ряд правил:
   • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
   • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
   • расстояние до мойки – от 80 см;
   • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
   • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
   • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
5. Распределение выключателей зависит от ряда факторов:
   • сторона открывания входной двери;
   • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
   • высота расположения выключателя у входной двери – 80-90 см.

https://youtube.com/watch?v=YZ–N5Zr0GI

Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам

В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.

При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?

Долой мифы и выдумки

Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.

Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.

Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.

Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.

Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.

Составляла она на то время девяносто сантиметров.

Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.

Высота установки и расположение розеток

Касаемо установки розеток нормативы говорят следующее:

• в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
• установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
• в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
• если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.

Параметры правильного выбора

Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.

Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.

Кухня

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

• на кнопочном таймере;
• с автоматическим отключением в заданное время;
• блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
• клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая

Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа

Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Требования к расположению розеток в ванных комнатах

В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?

В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

Приведу несколько примеров неправильного расположения розеток в ванной. На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

Еще одно очень важное замечание
Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта
Грубое нарушение правил …

Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание …

На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.
