Проектирование лестницы в частном доме: программа для автоматического расчета

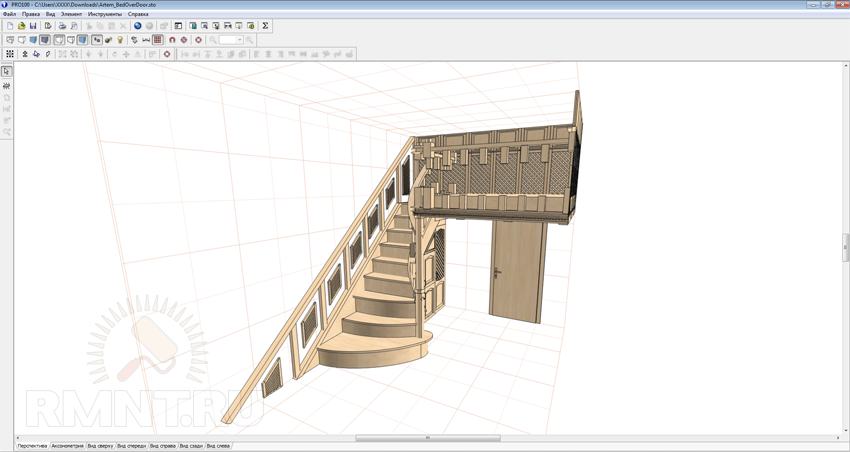

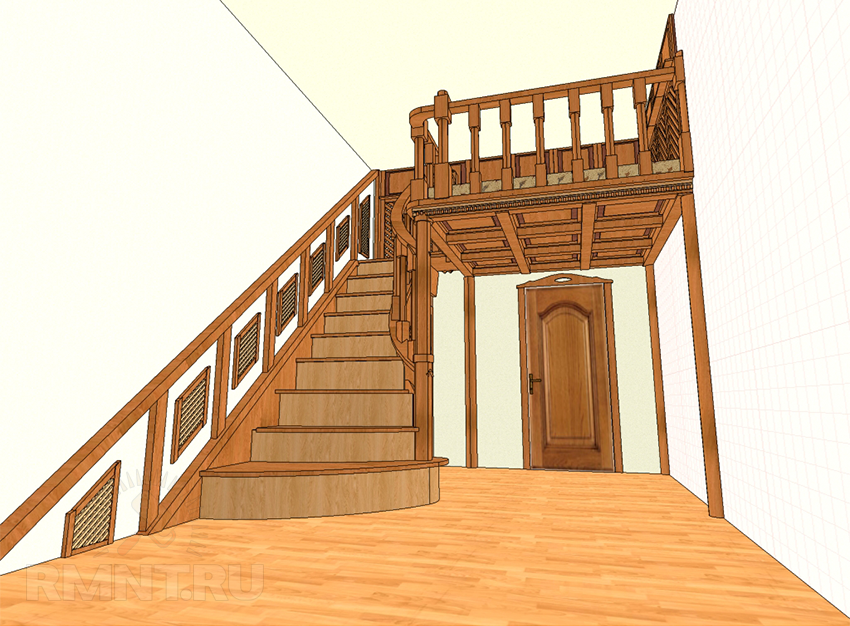

PRO100 — простая визуализация

Практически любая лестница, сколь бы сложной она ни была, может быть представлена как совокупность более простых ступеней, тетив, перил и подступенков — досок, иными словами. Поэтому составить проект лестницы будет наиболее просто тем мастерам, которые имеют опыт работы в программах по созданию мебели. Хорошо для этих целей подходит небезызвестная PRO100: набросать конструкцию простейшей лестницы в ней можно за 30–40 минут, даже новичку освоиться в этой программе не составит большого труда.

Конечно, мебельные программы работают, в основном, с примитивами — деталями в форме параллелепипеда. Отобразить резные поручни и стойки, ступени специальной формы и прочие художественные изыски может быть весьма затруднительно. Но если целью ставится определить общие параметры, такие как высота, количество и раскладка ступеней, то средств мебельных и общего назначения программ для трёхмерного моделирования будет более чем достаточно.

Конечно, не в том случае, если вы берётесь за самостоятельное составление проекта, воплощением которого в жизнь займётся другой мастер

Здесь необходимо уделять внимание деталям и, в конечном итоге, заказчик получает именно то, что смог изобразить, но не более.. Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами

Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.

Главным минусом PRO100 (как, впрочем, и большинства мебельных «конструкторов») можно назвать отсутствие какой-либо автоматизации для работы с лестницами. Нет возможности, например, указать габариты пролёта, шаг и высоту ступеней, поэтому вся работа ведётся с нуля. Впрочем, для большей части любительских проектов оказывается вполне достаточно стандартных средств манипулирования объектами: объединение в группы, копирование, перемещение и иже с ними.

Следует условиться, что целью проектирования лестницы может ставиться либо только общее представление о конструкции и основные параметры, либо комплексная визуализация со всеми завитушками и резьбой, формой точения и подробностями скрепления всех элементов в одно красивое цельное изделие. В последнем случае вы должны иметь практический опыт работы с лестницами, иначе проект может оказаться не реализуемым в принципе.

Проводим расчеты чертежей лестниц: создание плана

При расчете лестницы, необходимо определить сначала ее основные параметры, такие как лестничный марш, угол наклона, ширина ступеней, наличие ограждений, длина самой лестницы.

Исходя из всего этого, можно составить чертеж лестницы с необходимыми расчетами, на основании которого можно построить хорошую, качественную лестницу.


На чертеже необходимо указать размеры каждого элемента лестницы

Преимущества онлайн-сервисов:

  1. Все необходимые расчеты и параметры сейчас удобно делать в специальных онлайн калькуляторах, особенно это удобно для тех людей, которые привыкли все больше делать своими руками.
  2. Калькуляторы позволяют, после введения в них всех цифр, не только рассчитать параметры, но и составить чертеж, который можно сохранить в разных форматах на компьютере и распечатать.
  3. Некоторые программы и калькуляторы позволяют не только рассчитать и создать чертеж лестницы, но и также составить план будущего дома и схематично начертить лестницу на плане.
  4. При необходимости, можно менять расположение лестницы на схеме, чтобы добиться ее оптимального расположения в доме, если такое позволяет сделать online-калькулятор или иная утилита.

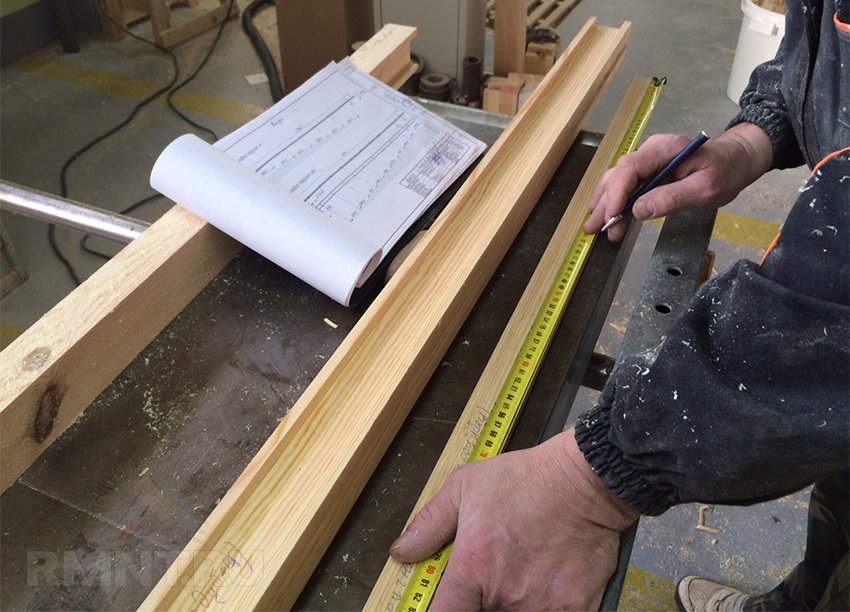

На основе расчетов и созданных чертежей, можно будет впоследствии приступать к разметке материалов, из которых планируется изготовление лестницы, и их распиливанию по необходимым размерам.

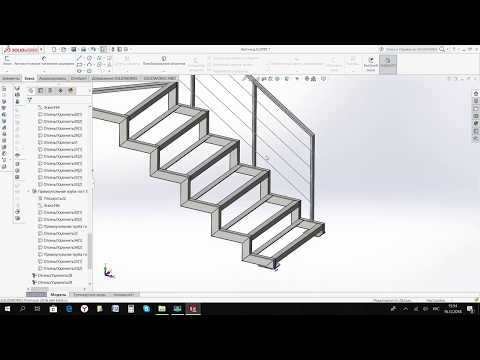

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями. Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта. Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня. Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу. Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

Расчет конструкции лестницы при помощи программ: преимущества

Чтобы конструкция получилась удобной, надежной и безопасной, а собрать ее не составило труда, все расчеты должны быть точными. Даже небольшие отклонения от нормы или не учет каких-либо параметров (например, не внесения в схему ширины тетивы) может усложнить монтаж конструкции, стать причиной затрат средств и материала на переделки. Что же касается профессиональных строительных программ, то вероятность ошибки в расчетах тут сведена к нулю: программа учитывает все, даже самые мелкие детали, и безукоризненно придерживается принятых строительных норм и стандартов.

Вместе с тем, расчет при помощи программ дает возможность получить объемную модель конструкции, рассматривать которую можно под различными углами; предоставляет широкие возможности для моментального изменения параметров лестницы и позволяет отойти от стандартных схем и чертежей.

Программы для проектирования

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении. Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

  1. Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.
  2. StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса – английский и немецкий, нет русского.
  3. Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Каждую из этих программ можно бесплатно скачать на многих сайтах.

Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются Лесенка.com и Расчет лестницы WeBsr. Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы. Кроме того, возможен расчет стоимости изготовления.

Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.

Какие виды лестниц можно рассчитать

С помощью онлайн-программы для расчета параметров лестниц можно получить значения для всех основных их видов.

Самой простой моделью будет прямая лестница на косоурах. Для ее расчета нужно указать следующие параметры:

  • высоту (расстояние от пола до потолка) – х;
  • ширину проема (длину проекции всей конструкции на поверхность пола) – y;
  • толщину ступенек – z;
  • выступ степеней, если предусмотрен – f;
  • минимальную ширину косоура – h;
  • расположение первой ступени относительно уровня пола второго этажа – Sp;
  • направление подъема (левостороннее или правостороннее);
  • примерное количество ступеней.

Введя все необходимые данные, можно получить расчет таких значений, как ширина и высота ступеней, их глубина, угол наклона конструкции, длину косоуров или тетивы. Программа покажет, какие показатели вписываются в стандарты, а какие выходят за пределы, и насколько удобной получится в итоге лестница, укажет, какие изменения нужно внести. Аналогично можно узнать параметры прямой лестницы на тетивах.

Существуют определенные виды лестниц, которые можно рассчитать

Программа расчета лестниц поможет сделать расчет двух- и трехмаршевых конструкций с пролетами и поворотными ступенями. Такие подъемы с забежными ступенями или переходными площадками могут выполняться с поворотом на 90 или 180 градусов.

Лестница на косоурах с забежными ступенями рассчитывается с учетом определенных особенностей. Для данной модели нужно учесть трапециевидную форму поворотных ступеней, внутренняя сторона которых не должна быть меньше 10 см. Также стоит учесть, что нависание каждой последующей ступени над предыдущей должно находиться в пределах 5 см. При этом ширина лестничного марша на протяжении всего подъема остается одинаковой. Габариты ступеней с поворотом зависят от радиуса дуг, по которым выполняется поворот конструкции.

Для лестниц с несколькими маршами нужно определить высоту каждого из них. Она может быть одинаковой для всех лестничных пролетов или отличаться. Рассчитав параметры ступеней, обязательно продумать устройство переходной площадки. Значение ширины и длины такой площадки должно быть равно ширине марша, не менее 80 см. Длина переходного элемента может быть равна ширине при повороте на 90 градусов, а может быть в несколько раз больше, когда проектируется разворот на 180 градусов.

При расчете параметров ступенек винтовых лестниц нужно учитывать, что для удобного перемещения их высота должна быть меньше, чем при проектировании маршевых конструкций.

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

  • повышенная зона комфорта – 150 см;
  • комфортная зона – 100-120 см;
  • расположенная у стены лестница – 80-100 см;
  • у вспомогательных допускается менее 80 см;
  • в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
  • для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Как происходит проектирование лестницы на второй этаж

Проект лестницы на второй этаж

Планировка лестничной конструкции включает в себя следующие этапы:

  • выбор места расположения лестницы;
  • определение высоты помещения, а значит, и высоты лестницы;
  • отведение площади первого этажа, на которой будет возводиться лестница;
  • выяснение возможных предельных нагрузок;
  • сравнение множества вариантов конструкций и материалов и выбор нескольких наиболее понравившихся;
  • проведение вычислений и расчетов.

Все указанные этапы проводятся в момент проектирования лестницы в частном доме, то есть в момент составления чертежей. Необходимо также исключить вероятность появления трещин, проседания и разрушения конструкции.

Требования СНИП при монтаже лестницы

Согласно требованиям СНИП, выделяют определенные требования к размерам ступеней и ширины марша. При проектировании лестницы в подвал или на второй этаж в частном доме своими руками учтите, что ширина марша должна превышать 90 см. Под шириной марша понимается расстояние между двумя противоположными перилами или стеной и ограждением.

Нормы СНИП подразумевают, что при большом количестве ступеней должны быть предусмотрены промежуточные площадки с ровной поверхностью. Проект лестницы должен быть выполнен с учетом того, что расстояние от любой ступени до самого потолка не должно быть менее двух метров. Это позволит подниматься по ней людям высокого роста.

Лестницы, представленные на видео, выполнены с соблюдением всех требований. Как видите, это не помешало им выглядеть эффектно и оригинально.

Особые требования предъявляются в СНИП к размерам ступеней:

  • ступени одного марша не должны отличаться друг от друга размерами, ведь люди инстинктивно поднимают ногу на ту же высоту, которую преодолели перед этим;
  • высота подступенка для частного дома допускается в пределах 15-20 см, но никак не ниже 12 см;
  • ширина проступи может варьироваться от 25 до 30 см;
  • поручни устанавливаются на высоте не менее одного метра от ступеней, а в случае наличия в доме маленьких детей или пожилых людей рекомендовано поднять поручни на высоту как минимум 1,2-1,3 м.

На что стоит обратить внимание при создании проекта лестницы

При проектировании лестницы для монтажа ступеней своими руками учтите следующие параметры:

  • расстояние между этажами;
  • возможность установки опор;
  • предполагаемый дизайн;
  • возможность установить как минимум три ступеньки на каждом марше.

Количество ступенек, пролетов, их размеры и габариты не выбираются произвольно, а напрямую зависят от конструкции лестницы. При проектировании учтите, что на подъем тратится гораздо больше сил, чем на спуск или движение по прямой.

Лестничный уклон не должен меняться от марша к маршу. Ограждения должны выдерживать нагрузку до 100 кг на метр и не иметь большого расстояния между балясинами

При проектировании лестницы важно заранее продумать удобное расположение выключателей и хорошую освещенность лестничного проема. Особенно важно предусмотреть в проекте освещение первой и последней ступеней, особенно если рядом с лестницей нет окон, дверей или коридоров

Все проекты рассчитываются индивидуально с учетом требований техники безопасности.

Использование специализированных программ проектирования лестниц

Есть возможность попробовать спроектировать дизайн интерьера самому. Но лучше обратиться к специалисту, ведь этот процесс требует определенных знаний и навыков.

Кроме того, программы, которыми пользуются профессионалы, не предоставляются в открытом доступе, поскольку имеют гораздо больше специфических возможностей: подбор оптимального варианта, возможность прокрутить лестницу в нескольких направлениях и изменить некоторые ее составные части.

После того, как предварительный проект окончен, программа позволит вам приступить к следующему этапу – расчету технической документации, составлению чертежей и спецификаций. Заметьте, что все процессы будут произведены автоматически.

Как сделать деревянную лестницу на второй этаж?

Весь процесс складывается из планирования, сборки и монтажа.

Подборка комплектации

Одномаршевая деревянная лестница своими руками собирается из деталей и узлов:

  1. Ступени. Ширина их подбирается индивидуально, но чаще всего составляет 1 м.
  2. Тетива (2 шт) – самая тяжелая часть конструкции.
  3. Уголок с оцинкованным покрытием для фиксации ступеней, саморезы (40 мм).
  4. Дополнительные части (столбы, балясины, поручни).
  5. Отделочные материалы: морилка, лак.

Выполнение расчетов и чертежа

Как сделать лестницу из дерева долговечной и эстетичной? Ключевые моменты в планировании изделия – правильно измерить габариты проема, определить число и и размеры ступеней. Далее требуется просчитать основные размеры будущего изделия и составить чертеж. Вы можете получить необходимые расчеты и советы профессионалов о том, как сделать деревянную лестницу своими руками.

Процесс изготовления

Для решения всех вопросов о том, как сделать деревянную лестницу самостоятельно, внимательно следуйте рекомендациям:

  1. Изготовление тетивы – трудоемкий процесс. Наметьте линии распила, прижмите направляющий брус и сделайте эталонную тетиву. По ней сделайте и другие.
  2. Оснащение ступенями. По расчетам и чертежам используя уровень, сделайте наметки на одной тетиве, установите ступеньку и обозначьте ее место на другом элементе. Начинать эту операцию лучше снизу-вверх. Проверьте положение последней ступени относительно предыдущих, внесите коррективы при необходимости. На отметках закрепляйте саморезами уголки из металлов из расчета по четыре крепежных элемента на один уголок. Шаг за шагом формируйте лестничный марш.
  3. Следующий шаг – установка балясин на деревянную лестницу своими руками. Проще взять комплект готовых элементов, так как выпилить более десятка одинаковых изделий сложно даже профессионалу. Столб с пазом для тетивы фиксируется к полу с помощью метиза. Для точности креплений применяйте промазанные клеем шканты, которые можно заменить стальными стержнями из гвоздей (диаметр – 5 мм, длина – 8 см). В тетиве, в поручне и с двух сторон балясин высверлите выемку, диаметр которой меньше стержней. Монтируйте конструкцию на штыри, крепите саморезами.
  4. Для установки поручней приделайте их нижний конец на столб, а верхний – к перегородке. Эти области несут основную нагрузку, крепеж их производите тщательно.
  5. Обработайте готовую конструкцию морилкой и покройте двойным слоем лака.

Более подробную пошаговую инструкцию изготовления деревянной лестницы своими руками смотрите в видео:
