Парник Бабочка: 5 не ужасных достоинств и отзывы

Теплица бабочка из поликарбоната

Часть 1. Сборка теплицы из комплекта

Теплица действительно напоминает бабочку, когда её створки-«крылышки» открыты. И, безусловно, удобная теплица бабочка заслуживает подробнейшего рассмотрения. Ведь изготовить сооружение можно многосекционным, с поддержанием в каждой секции своего микроклимата, и выращивать там разные растения. Территория для размещения тоже должна быть подходящей, не низинной, чтобы не собиралась излишняя влага. И лучше направлять с севера на юг, так освещение будет лучше. Поскольку конструкция бабочки не слишком сложна, предпочтительней собрать ее самостоятельно, заводские варианты, как правило, имеют сравнительно хрупкие петли.

При создании же теплицы бабочки своими руками можно уделить этим деталям больше внимания. Например, собираетесь вы собрать стандартный заводской парник размерами 4Х1,6. Для укрытия понадобятся полтора листа сотового поликарбоната и четыре деревянных бруса. Брусья должны иметь сечение 10Х10, два из них длину 3,90м и два другие 1,6м соответственно размерам будущего парника.

Дерево обязательно обрабатывается антисептическим составом. Дальнейшая пошаговая инструкция очень короткая, подробности смотрите на фотографиях.

  1. Обустраиваете фундамент.
  2. Проверяете ровность диагоналей.
  3. Расположите на фундаменте прямые части каркаса.
  4. Установите дуговые части, зафиксируйте саморезами.
  5. На торцевой арочной части зафиксируйте саморезами половину листа поликарбоната.
  6. Точно такие действия произведите со второй арочной частью каркаса.
  7. Установите готовые части парника на фундамент, закрепите саморезами.
  8. Две половины листа поликарбоната крепите к каркасу и выравнивайте, как на фото.
  9. Строительным ножом уберите излишки поликарбоната со всех сторон. Прикрепите к створкам ручки. Не забудьте снять пленку с лицевой стороны поликарбонатных листов.
  10. При желании можно винтом и гайкой зафиксировать опоры для крыльев конструкции.

Все, комплект теплица бабочка собран.

Часть 2. Как сделать теплицу бабочка своими руками

Создавая самостоятельно каркас для будущего парника, мастер имеет определенный простор для экспериментов. Хотя, чтобы теплица бабочка своими руками вышла действительно качественной и прочной, лучше придерживаться некоторых рекомендаций специалистов. Нужны будут инструменты, расходные материалы

Так, например, стоит обратить особое внимание на качество используемого поликарбоната. Он должен хорошо пропускать свет к растениям, защищая их в то же время от излишка ультрафиолета

Обязательно нужен силиконовый герметик, и специальное антикоррозионное средство.

Приступая к работе, составьте для начала чертеж. При изготовлении используйте только качественные элементы, чтоб были крепкими и служили долго. Делается теплица бабочка своими руками в основном по тому же алгоритму, но прибавляется очень ответственный момент: изготовление каркаса. Значит, понадобится сварочный аппарат, трубогиб, и множество еще разных инструментов, смотрите на указанном сайте. С установкой конструкции тоже могут быть некоторые неожиданные нюансы, которым не подвержены заводские теплицы.Самый, наверное, полезный совет — хорошо ознакомиться с уже действующими теплицами. Стоило бы добавить, именно с самодельными теплицами. Потому что мастеру понадобятся некоторые детали, совершенно неожиданные. Без них сборка выйдет не достаточно качественной, а нарекания потом пойдут на саму разновидность теплицы. Стоит заранее запасаться шайбами, гайками, кровельными саморезами.

Подготовка к работе: выберите место; заложите основание; соберите каркас.

Порядок работ

Собираете каркас с помощью сварки или болтов. Створки (крылья) установите на центральную балку. Металлические части обработайте антикоррозионным средством. Строительным ножом раскроите листы поликарбоната. Саморезами с термошайбами зафиксируйте укрывной материал, швы обработайте герметиком. Смонтируйте ручки и опоры на створки.

Обшивка

На основании каркаса и по периметру крыльев просверлите отверстия. Раскрой поликарбоната начните с вырезания полукругов на обшивку боковых частей. Готовые листы прикрепите к каркасу. Открывающиеся части конструкции оформите подобным же образом. Установите ручки и пластиковые заглушки.Теперь теплица бабочка своими руками готова к эксплуатации.

Источник фото: b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html

Что такое поликарбонат

Существует два вида поликарбоната – сотовый и монолитный. Для кровельных работ, а также для возведения вспомогательных построек на участке, в том числе беседок и теплиц используется преимущественно сотовый вариант. Это прозрачный, гибкий листовой материал, состоящий из трех слоев:

  • Верхний слой. Представляет собой лист поликарбоната, который сверху покрыт защитной пленкой, не позволяющей солнечным лучам разрушать материал.
  • Средний слой – ячеистая прослойка. Пустотелые ячейки со стенками из поликарбоната придают материалу высокие теплоизоляционные характеристики, а так же делают его маловесным. Стенки ячеек при этом выступают своеобразными ребрами жесткости, благодаря чему материал отличается достаточно высокой прочностью.
  • Нижний слой – это еще один сплошной лист поликарбоната, но уже без защитного покрытия.


Прозрачный поликарбонат для теплицыИсточник eddi.ru

Крепление поликарбоната

Для обшивки парников применяют поликарбонат:

  • сотовый. Содержит внутри воздушную прослойку и потому лучше монолитного сберегает тепло;
  • прозрачный. Тонированные версии сокращают световой поток на 20% и искажают солнечный спектр;
  • с односторонней защитой от ультрафиолета. Покупка материала с двусторонней защитой, предназначенного для устройства заборов шумозащитных барьеров вдоль дорог, нерациональна из-за дороговизны. А поликарбонат совсем без защиты, предназначенный для внутреннего применения, за пару лет растрескается.

Есть два способа крепления пластиковых листов:

  1. саморезами (точечное крепление);
  2. оцинкованной лентой (только для неподвижных арочных конструкций).

Лента предпочтительнее, поскольку при ее использовании не нарушается целостность поликарбоната. Но на парниках с открывающимися крышками («бабочка», «хлебница») ее применить нельзя. Потому на большинстве укрытий обшивку крепят саморезами.

Стык двух листов оформляют при помощи Н-образного профиля

Если важно, чтобы парник не протекал, приобретают профиль с резиновыми уплотнителями. Поликарбонату присущ высокий коэффициент теплового расширения.Требуется обеспечить материалу возможность свободно меняться в размерах, для этого:

  • отверстие под саморез высверливают диаметром на 1-2 мм большим, чем резьба метиза;
  • крепеж закручивают не туго;
  • в соединительный профиль листы закладывают так, чтобы между кромкой и перемычкой оставался зазор в 3 мм.

Чтобы в увеличенное отверстие не затекала вода, под шляпку самореза подкладывают термошайбу.

Ребра жесткости ориентируют вертикально, чтобы из панелей вытекал конденсат. Торцы заклеивают лентами и закрывают заглушками: направленные вверх — сплошными (герметичными), вниз — перфорированными.

Плюсы и минусы

У парника «Бабочка», как и любого другого сооружения, есть свои плюсы и минусы. И их необходимо знать, прежде чем решиться на приобретение этой конструкции или выбрать все же постройку ее своими руками.

Необычный вариант конструкции

Основные плюсы парника «Бабочка».

  1. Для своих параметров он отлично справляется с неблагоприятными погодными условиями. Парник «Бабочка» прекрасно выдержит достаточно сильный ветер – до 20 м/с.
  2. «Бабочка» не боится и снегопадов — 10-сантиметровый слой снега совершенно не страшен парнику.
  3. Парник не занимает много места на дачном участке, а небольшая высота – это его преимущество, ведь он не затеняет пространство вокруг себя.
  4. За растениями, находящимися в парнике, очень удобно ухаживать. Да и вообще любые работы в «Бабочке» осуществлять очень просто – небольшая ширина и поднятые вверх створки обеспечивают отличный доступ даже к дальним уголкам.
  5. Широко откидывающиеся скаты позволяют обеспечить отличный воздухообмен для растений.

Широко откидывающиеся скаты позволяют обеспечить отличный воздухообмен
«Бабочка» быстро прогревается на солнце.
Перевозить или перемещать фабричный парник в другое место просто – он легкий и быстро разбирается. Транспортировать его можно в любом легковом автомобиле.
Фабричный парник долговечен: заявленный производителями срок службы составляет 10 лет, а металлический профиль каркаса окрашен порошковой краской, защищающей от коррозии.
Фундамент на дачном участке под «Бабочку» строить не придется – парник легкий и в нем не нуждается.

Конструкция-бабочка

Но в процессе эксплуатации фабричных «Бабочек» дачники выделили и основные недостатки этой конструкции. Как оказалось, не все так радужно в отношении парника, как пишет производитель, и не всегда можно верить рекламе.

Однозначно, использование поднимающихся крыльев-створок очень удобно в условиях небольшого дачного участка, но минус у такой конструкции в том, что ее часто придется открывать/закрывать. А в местах, где есть какие-либо трения, крепления или вкручивались болты, очень быстро отстает краска. Без этого защитного материала ржавчина быстро доберется до каркаса

Все те места, где отпала краска, важно тут же подкрасить. Конечно, дорабатывать парник после покупки не хочется, но что поделаешь

Парник приходится часто открывать/закрывать

Кстати, петли на дверцах у заводского парника достаточно хрупкие – не всегда они выдерживают заявленный срок службы. Очень часто петли и навесы на крыльях быстро отламываются.

Также к недостаткам (не самой конструкции, а ее комплектации) можно отнести и не всегда четко напечатанную инструкцию. Некоторым садоводам не повезло купить парник «Бабочка» именно с такой и пришлось помучиться во время сборки.

Скорее всего, именно поэтому многие строят «Бабочку» самостоятельно. Сделать это несложно, но такая конструкция будет в разы надежнее.

Открытый парник из оконных рам с рассадой

Цены на парник Бабочка

  • https://dekoriko.ru/parnik/babochka/
  • https://b-online.ru/malye-formy/teplitsa-babochka-iz-polikarbonata-kompaktnaya-i-udobnaya-konstruktsiya-svoimi-rukami.html
  • https://homius.ru/parnik-babochka.html
  • https://eteplica.ru/stroitelstvo/parnik-babochka-iz-polikarbonata.html
  • https://teplica-exp.ru/parnik-babochka/

Самостоятельное изготовление парника бабочки

Изготовить парник бабочку своими руками не так уж и сложно. Чтобы в этом убедиться мы сейчас рассмотрим основные этапы этого процесса.

Подготовительные работы

Чтобы изготовить аккуратный парник с эстетичным видом необходимо начертить его схему

На ней важно указать все элементы каркаса, их размеры и точки болтового крепления. Сразу надо определиться с формой створок

Их можно сделать полукруглыми или ровными.

Совет! Изготовление ровных створок намного проще, так как не всегда в домашних условиях получится выгнуть идеально одинаковые дуги.

С самостоятельным изготовлением чертежа аналогично возникнет проблема. Для ознакомления мы предоставляем фото с изображением разных схем бабочек.

Выбираем место под установку парника на участке

Любой парник или теплицу располагают с севера на юг. Лучше выбрать незатененный или хотя бы хорошо освещаемый до обеда солнцем участок. Бабочка поместится в любом уголке двора, но надо обеспечить свободный подход к створкам с обеих сторон

Важно учесть, что от высоких деревьев и зданий будет падать тень, но густая зеленая изгородь защитит парник от холодного ветра

Закладка основания

Разборные парники на фундамент устанавливают редко. Если обшитая поликарбонатом бабочка будет использоваться как стационарная теплица, оптимально ее выставить на основание. Под легкую конструкцию мощный фундамент не нужен. Достаточно его заглубить в грунт на 500 мм. В качестве основания можно сколотить деревянный короб, но он быстро в земле сгниет. Оптимально выложить основание из красного кирпича, пустотелых блоков или, в крайнем случае, сбить вокруг траншеи опалубок и залить бетоном.

Изготовление деревянного каркаса

В домашних условиях простейший вариант бабочки получится изготовить из деревянных реек и старых окон:

  • Из подготовленного чертежа переносят размеры на деревянные рейки сечением 30х40 или 40х50 мм. Ножовкой отпиливают все размеченные элементы.
  • Руководствуясь схемой, собирают каркас парника. Крыша получится треугольной и плоской. Дуги из дерева согнуть не получится, так что лучше остановиться на ровных дверцах.
  • Сверху к готовому каркасу с помощью петель фиксируют рамы створок. Сверху их обтягивают пленкой. Если в хозяйстве есть старые оконные рамы, они исполнят роль готовых створок. В качестве обшивки останется оконное стекло.
  • Бока каркаса можно обшить доской, но они будут непрозрачные. Неплохо здесь подойдет армированный полиэтилен, оргстекло или поликарбонат.

При желании деревянный каркас бабочки можно оббить нетканым укрывным материалом.

Изготовление каркаса из металлопрофиля

Принцип сборки каркаса из металлического профиля аналогичен, как и для деревянной конструкции. Отличием лишь являются полукруглые створки. Для них придется на специализирующемся предприятии согнуть дуги.

Парник будет стационарный, поэтому все элементы каркаса лучше сварить. Сначала по чертежу изготавливают общую раму с центральной перемычкой для крепления створок. Петли к перемычке и дверцам лучше прикрутить болтами. Готовый каркас после установки на фундамент обшивают поликарбонатом. Вырезанные фрагменты крепят специальными метизами с уплотнительными шайбами. Пленка и агроволокно для металлического каркаса плохо подходит.

На видео показана сборка бабочки:

Пошаговая инструкция по сборке парника Бабочка

Определившись с чертежом, и завершив все подготовительные работы, можно приступать непосредственно к установке парника и его оборудованию. Для этого необходимо расчистить подходящий участок от травы и мусора, полностью удалив верхний слой грунта. Также это поможет разровнять площадку.

Возведение фундамента – не обязательное условие для установки парника Бабочка, однако, его наличие обеспечит конструкции дополнительную прочность, сделав её надежнее и продлив эксплуатационный срок. Фундамент для теплицы возводят согласно следующей схеме:

  • на подготовленной площадке производят замеры и делают соответствующую разметку;
  • затем по периметру будущей теплицы роют траншею, внутри выкладывают гидроизоляционный слой. Чтобы обеспечить дополнительную прочность, углы траншеи армируются, после чего внутрь заливают жидкий раствор из песка и цемента;
  • используя кирпичи, выкладывают невысокий цоколь – выступающую часть фундамента.

Схема сооружения бетонного основания для парника Бабочка

После того как фундамент затвердеет и будет полностью готов к установке теплицы, можно переходить к сборке и установке каркаса. Конструкцию собирают из выбранного материала, используя в качестве способа скрепления сварку или болты подходящего размера. Затем производится фиксация рамы на цоколь.

На этом этапе удобнее всего наносить защитные антикоррозийные или антисептические средства. Сразу же можно покрасить раму или вскрыть её лаком. Пока все эти слои будут сохнуть, останется достаточно времени, чтобы отмерить и нарезать поликарбонат. Удобнее всего делать это при помощи циркулярной пилы.

Крепление поликарбоната к каркасу – еще один этап, требующий внимания. Для этой цели потребуются саморезы, термошайбы и крепления с уплотнителем. Используя специальные профили, торцы соединяются, а каждый стык обязательно обрабатывается силиконовым герметиком, чтобы парник получился герметичным.

Что же касается особенностей такой конструкции, то в процессе самостоятельного изготовления, стоит обратить особое внимание на чертеж парника Бабочка своими руками. Так, огромную роль играет наличие центральной балки, которая удерживает специальные петли

Именно на них и надевают открывающиеся створки – «крылья бабочки».

При сборке конструкции парника стоит уделить особое внимание креплениям и герметичности корпуса

Перед тем как собрать парник Бабочка, важно продумать, как открытые сегменты будут удерживаться в таком положении. Обычно для этого монтируют специальные опоры по бокам конструкции

Что такое и конструкция парника бабочки

Такой тип теплицы получил свое название благодаря особенному внешнему виду. Как можно увидеть на фото, парник бабочка в открытом виде напоминает раскрывшее крылья насекомое. В сложенном состоянии сооружение похоже на полукруглый кокон.

Бабочка обеспечивает идеальное проветривание со всех сторон

Главной особенностью конструкции являются подъемные боковые стенки. Они позволяют полностью регулировать приток воздуха и света, создавая для растений идеальные условия. Так как крылья бабочки при небольших размерах парника позволяют практически полностью использовать внутреннее пространство, нет нужды делать отдельный вход. Существует несколько основных видов парника, созданного своими руками.

Двускатный прямой – крыша напоминает мансарду. Каждое крыло поднимается и фиксируется при помощи упоров. Подходит для выращивания рассады, бахчевых и пасленовых культур. Односкатный прямой имеет лишь одно подъемное крыло. Чаще всего теплица представлена в небольших размерах. Подходит для низкорослых цветов и устойчивой к заморозкам рассаде.

Встречается двускатная типа «Чайка». Форма парника в раскрытом виде напоминает крылья птицы. Учитывая трудность создания одинаковых гнутых деталей, рекомендуется приобретать готовые решения. Как и традиционная двускатная бабочка, идеально подойдет для большинства садовых культур.

В зависимости от желаемых целей, монтаж парника бабочка производят либо на открытую землю, либо на подготовленный фундамент. Для создания сооружения своими руками можно использовать профильную трубу, дерево или ПВХ. Допустимо приобрести готовые конструкции и собрать их согласно приложенной производителем инструкции.

В качестве укрывного материала для теплицы бабочки, созданной своими руками, чаще всего используют сотовый поликарбонат. Этот материал эффективно пропускает солнечный свет. Многие дачники по старинке применяют обыкновенное стекло или пленку ПВХ.

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

  • опорная рама;
  • лист фанеры;
  • два бруска;
  • четырехколесное приспособление;
  • поликарбонат;
  • саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

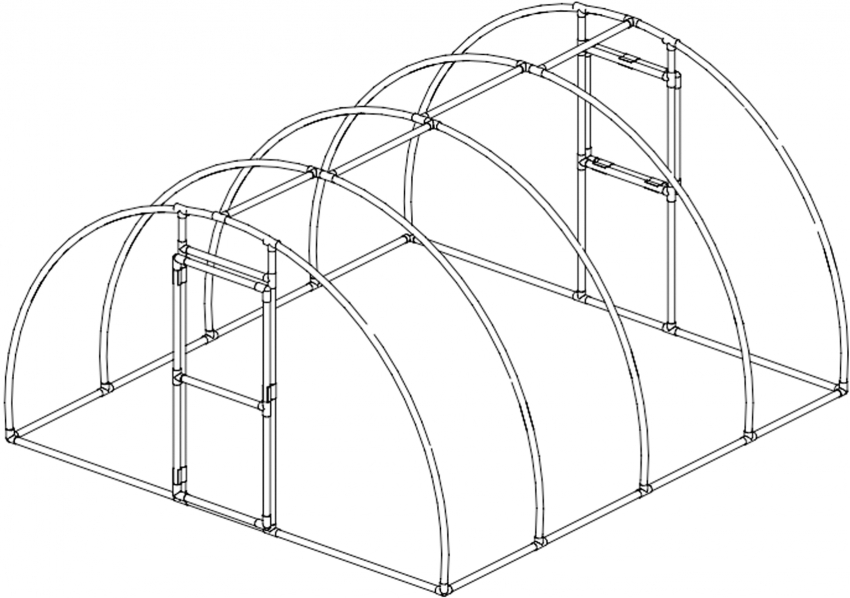

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Монтаж

В основу всего строительства возлагают предварительные расчеты и чертежи. Необходимо все тщательно спланировать и рассчитать необходимое количество материалов. Для этого в первую очередь просчитываются габариты парника бабочки. Не стоит забывать, что основной задачей является удобство сбора урожая. Размер теплицы выбирают в зависимости от потребностей и количества культур, которые будут выращиваться.

Наиболее простым и доступным материалом для каркаса станет дерево. Для его обработки не потребуются специальные знания и оборудование. Оптимальным вариантом станут доски, толщиной в 2,5 см. В первую очередь необходимо изготовить борта, они могут быть:

Рамы деревянного каркаса обтягиваются прочным полиэтиленом (некоторые дачники используют 2 слоя пленки для увеличения прочности). Также есть и другие варианты:

Для работы с последним необходима четкость, аккуратность. Также надо отметить, что на сегодняшний день стекло – достаточно дорогостоящий материал. И стекло, и поликарбонат будут защищать растения от воздействия ультрафиолетового излучения, которое пагубно отражается на росте и развитии плодов.

На предварительно размеченной земле устанавливают подготовленные элементы каркаса. Все бортики необходимо подогнать максимально плотно. Рамы закрепляют к основанию при помощи металлических петель.

Размеры маленьких теплиц

Размеры изготовленных из поликарбоната теплиц могут существенно разниться. Но небольшой площади дачных участков наиболее соответствуют постройки длиной до 6 м. Как правило, размеры каждой из сторон не превышают 3-4 м. Это самые оптимальные варианты лучших маленьких теплиц из поликарбоната.

Среди дачников также пользуются популярностью теплицы следующих габаритов:

  • 2 на 3 м или 2 на 4 м;
  • 3 на 4 м, 3 на 6 м и 3 на 8 м;
  • 6 на 12 м.

Совет! Одними из самых удобных считаются небольшие теплицы для дачи из поликарбоната шириной 2 м и длиной 6 м. Есть и мини-теплицы модели «Улитка», каждая из сторон которых равна 2 м, а стандартная высота – 85 см. Такие конструкции идеальны для выращивания рассады. Их легко перемещать по территории участка, а на сборку, как правило, уходит не более получаса.

При расчете длины стен теплицы за основу обычно берут размер листов поликарбоната – 61 см или 121 см. При возведении теплицы выгоднее применять цельные листы, так как это снижает цену конструкции и позволяет сделать каркас строения более надежным. К тому же учитывают следующие параметры:

  • наличие и параметры стеллажей в теплице;
  • количество поддонов.

Оптимальная толщина поликарбоната при изготовлении небольших теплиц варьируется от 3,6 мм до 6,2 мм. Это наиболее подходящие характеристики по соответствию качества, коэффициента прозрачности и стоимости.

Сборка и установка своими руками

Многие дачники покупаются уже готовые комплектующие, и собирают парник по месту — на своем участке.

Но, во-первых, сами комплектующие (готовые детали) для сборки парника стоят недешево, а, во-вторых, очень часто качество их изготовления оставляет желать лучшего.

Поэтому, если имеется такая возможность, то лучше сделать и собрать все своими руками. Это будет и дешевле, и качественнее (ведь для себя плохо делать не будешь).

Материалы и инструменты

Каркас парника будем делать металлическим — он хоть и требует дополнительно ухода, но все же более долговечнее, чем каркас из дерева. Для этого потребуются профильные трубы квадратного сечения размером 20х20 мм.

В качестве покрытия будут использоваться листы сотового поликарбоната. Парник с таким покрытием прослужит намного дольше.

Из инструментов нам потребуются:

  • сварочный аппарат (для сварки каркаса);
  • болгарка (для резки профильной трубы);
  • электродрель (для сверления отверстий).

Помимо этого, понадобятся рулетка, карандаш, канцелярский нож (для резки поликарбоната), строительный уровень, шуруповерт и кровельные саморезы.

Каркас парника Бабочка

Для изготовления металлического каркаса потребуется квадратная профильная труба из металла размером 20х20 мм.

Чтобы сделать нижнюю часть каркаса парника, отрезаем две профильных трубы 20х20 мм длиной по 2000 мм, и две профтрубы 20х20 мм длиной по 1160 мм. И в результате у нас получится основание в виде прямоугольной рамки с размерами 2000х1200 мм.

Для удобства при сварке основания можно пользоваться магнитными сварочными уголками, чтобы выставить прямой угол.

Фиксируем профильные трубы на прихватки, проверяем диагональ, чтобы не было перекоса, после чего можно обварить полностью. Сварные швы нужно зачистить с помощью болгарки.

Далее на гибочном станке необходимо будет изготовить дуги из профильной трубы. Если у вас нет в наличии гибочного станка, его можно сделать своими руками. Подробно читайте здесь.

Всего нам потребуется две одинаковых дуги из профильной трубы длиной 2 м. Привариваем их к раме (основанию) каркаса парника, выдерживая одинаковое расстояние между ними.

Чтобы сделать своими руками две створки Бабочки, нам потребуется четыре профильных трубы 20х20 мм длиной по 1940 мм.

Также потребуется сделать три дуги шириной от края до края — 1200 мм. С двух сторон каждой дуги обрезаем куски по 20 мм (на толщину профиля).

Свариваем цельный арочный каркас. Потом разрезаем его вдоль на две одинаковых части и привариваем две профтрубы.

Крепиться к каркасу створки будут посредством шарниров. Для этого сверлим в боковых стенках отверстия под болт М6. Между створками (в верхней части каркаса) обязательно оставляем зазор на ширину профильной трубы — 20 мм.

Из металлической проволоки диаметром 6 мм изготавливаем два фиксатора положения створок. На основном каркасе (в боковых стенках) сверлим по три отверстия для установки фиксаторов.

Дополнительно из металла или поликарбоната необходимо будет сделать бортики — прямоугольный короб.

Можно, в принципе, и доски использовать для этого. Подробно о том, как сделать каркас парника Бабочка, смотрите на видео.

Обшивка

Парник из поликарбоната своими руками почти готов. Осталось только решить вопрос с обшивкой. Для покрытия используем листы поликарбоната.

Снимаем защитную пленку, после чего прикручиваем поликарбонат к торцам каркаса, а также к самим створкам. В качестве крепежа используем кровельные саморезы с термошайбой.

Обратите внимание, что крепить листы поликарбоната необходимо поочередно с разных сторон, во избежание возникновения пузыря

Сделанная таким образом обшивка будет «сидеть» на каркасе надежно.На створки прикручиваем ручки.

Затем необходимо будет обрезать поликарбонат канцелярским ножом по краю профильной трубы. Собираем каркас парника полностью. Чертежи по изготовлению и сборке можно найти в интернете и скачать совершенно бесплатно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
