Теплица из профиля для гипсокартона: 5 шагов по изготовлению

Строительство теплицы из профиля для гипсокартона

Перед началом строительства нужно провести замеры. На большом листе сделать чертежи, где чётко обозначить все цифровые значения, места соединения профилей, листов поликарбоната. Продумать технологию работы.

1 этап. Прорезаются стенки теплицы, слегка сложив профиль, подрезается основание. Узловые соединения теплицы загнуть внутрь с помощью киянки.

2 этап. По основанию будущей конструкции выкопать небольшую траншею приблизительно в 35 см и установить туда базовые стойки профиля.

3 этап. На ровном сухом пространстве почвы собираются приготовленные профили. Начинают каркас с любой торцевой стены, последовательно «добирая» секционные составляющие. Шаг между балками определяют от полуметра, чтобы каркас был более жёстким и сотовый поликарбонат не прогибался. Можно фермы комбинировать с направляющим профилем 50/40. Собирают с помощью плоско шляпочных саморезов по металлу 4 х16 мм. Зафиксировать дверной проём. Стенки по низу каркаса соединить.

4 этап. Собирается стропильная система. Шаг между стойками сделать 0,5-1 м. Соединить стропила с элементом жёсткости. Смонтировать коньковый элемент.

5 этап. Отвесом и уровнем проконтролировать качество конструкции. При необходимости – подправить.

6 этап. Залить траншеи цементом. Одновременно будут готовы фундамент и каркас.

7 этап. После полного застывания цемента начинают крепить поликарбонат. Сначала вырежьте листы по нужным размерам. Особенно аккуратно готовьте поликарбонат для кровли, так как на уровне конька нужно будет оставить небольшой зазор. Монтировать листы лучше внахлёст, начиная с крыши, спускаясь к стенам. Места крепления соединять на саморезы 4,2х25 мм с пресс шайбой и резинками, закреплять шурупами. Делать их ближе к углу профиля, где жёсткость и соответственно надёжность крепления больше. Проклеивать двусторонним скотчем. Последней обшивается стена с дверным проёмом. Видео по технологии монтажа сотового поликарбоната можно посмотреть ниже.

Щели в подобной конструкции возможны по контуру форточек или дверей, что можно блокировать дополнительным брусом по периметру.

Самодельные строения из профиля для гипсокартона имеют отличные отзывы от садоводов и стоят на участке не один год. Единственный их недостаток – некоторая хрупкость конструкции, которая предполагает использование в бесснежный сезон, монтирование съёмной крыши либо установку подпорок по всей конструкции. Аккуратно используя теплицу из профилей можно сохранить её на несколько сезонов, что безусловно окупит затраты на установку.

Выбор металлического профиля

Каркас будущей теплицы можно собрать из разных видов материала для крепления гипсокартона. Чтобы определиться, что именно необходимо, следует разобраться с видами данного металлопрофиля. П-образная конструкция легко монтируется своими руками и дает возможность прикрепить дополнительные элементы, усиливающие теплицу. Такое строение будет выдерживать нагрузку до 150 кг на квадратный метр.

Хотя V-образный вариант отличается хорошей жесткостью, он не является лучшим. .

Применение W-образного металлопрофиля сделает вашу теплицу очень прочной. Именно его нужно использовать для зимнего строения, потому что такой каркас выдержит нагрузку в 230 кг на квадратный метр. .

Арочные варианты подойдут для создания своими руками сложной полукруглой конструкции. Вид плоскостного металлопрофиля предназначен для стен и потолков. Стеновой вариант применяется для создания перегородок между комнатами. Его основное свойство – высокая жесткость.

К плоскостным относится CD. Это несущий вариант, который используется для формирования каркаса. . UD – . При создании каркаса в него помещают профиль CD.

Среди перегородочных профилей можно отметить направляющий UW-профиль. В продаже представлено множество его размеров, самый большой из которых – 150х40 мм, а самый маленький – 50х40 мм. CW – . Он больше, чем UW. Его часто используют для создания каркаса.

Теплица из профиля для гипсокартона

Вскоре после появления профилей для ГКЛ, появились и умельцы, которые добавили ряд возможностей в эксплуатации такого крепления и смекнули, что кроме гипсокартона, крепить-то можно и другие элементы. Что же нам понадобится, вот небольшой список основных элементов:Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:На сегодняшний день ГКЛ используется повсеместно, из него можно сделать все, что угодно: потолки, стены, арки и многое другое. Но суть в том, что для него требуется довольно прочное крепление, которое в первую очередь не будет нагружать собой основание, к которому оно крепится.

Таким креплением отлично послужат профиля. Можно использовать и профили других размеров, в зависимости от того, какого размера строиться теплица

Главное, обращайте внимание на качество материалов, иногда профили делают не очень качественными и тонкими. Для того, чтобы проверить сожмите профиль в руке, при выполнении в хорошем качестве согнуть ребра будет трудно, и после они вернуться в исходное состояние, при плохом качестве они останутся в согнутом положении. При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон.

Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции. По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы “клопы”, они имеют большую шляпку, что впоследствии будет сильно мешать.

Подготовка и установка каркаса

Схема устройства каркаса теплицы из профильной трубы.

Перед работой попробуйте начертить на ватмане примерный эскиз теплицы. Максимально точно нанесите все размеры и предполагаемые места соединений профилей и поликарбонатных листов. Так вам будет потом намного легче работать. После этого можно приниматься за строительство. Еще один важный момент: если вы планируете делать супер-теплицу с отапливаемой подстилкой, то монтаж ее необходимо производить сразу, еще до устройства каркаса.

Первым этапом является процесс установки каркаса. Сначала по периметру будущей теплицы выкапывают ров глубиной примерно в 35 см, куда устанавливают основные стойки профиля. Затем по приложенной схеме собирают отдельно на свободной территории каркас для теплицы из профиля (по принципу конструктора), а затем устанавливают и его. Удобнее будет работать вдвоем, чтобы один человек занимался установкой, а другой поддерживал каркас в требуемых местах.

После всего этого уровнем и отвесом следует проверить качество установки, а затем можно смело переходить к заливке траншеи цементной стяжкой. В результате у вас получится одновременно сделан и фундамент, и каркас для теплицы. Только следите внимательно при заливке, чтобы каркас не перекосился и оставался ровным.

Нужен ли фундамент и как его сделать

В обязательном порядке фундамент для такой теплицы не требуется, однако, чтобы сделать конструкцию надежной и прочной, следует устроить небольшой ленточный фундамент.

Для этого потребуется выполнить следующие работы:

  • Разметить участок под теплицу и выкопать по разметке траншею глубинной в 60-70 см.
  • Положить песок и щебень в 10 см.
  • При помощи досок устроить опалубку, а на дне опалубки расположить арматуру.
  • Залить бетон и снять через неделю опалубки.

После заливки следует дать фундаменту выстояться примерно месяц и только после этого использовать его в качестве основания для устройства теплицы.

Чертежи теплиц из профиля для ГКЛ

Теплица из профиля для гипсокартона всегда начинается с расчетов. Здесь вам будет необходимо просчитать следующие показатели:

  • периметр постройки. Для этого нужно умножить ширину теплицы на ее длину;
  • рассчитать шаг для крепления металлического каркаса. Чтобы постройка была прочной, расстояние между соседними профилями должно составлять 100 см;
  • также для увеличения жесткости каркаса иногда используют косые поперечные перемычки;
  • помимо этого не стоит забывать и про дверь. Лучше всего выбрать стандартную ширину дверного проема.

Обычно в теплице выращивают овощи, но некоторые могут посадить в ней и небольшие плодовые или просто теплолюбивые деревья и растения. В такой ситуации необходимо просчитать высоту теплицы. Высота должна немного превышать растущие в ней деревья или кустарники. Но делать очень высокую постройку не рекомендуется. Обычно высота составляет 2,5 м.

Чертеж теплицы

Все расчеты следует занести на чертеж постройки, чтобы избежать возможных проблем на этапе сборки конструкции.Проведя вышеописанные расчеты и нарисовав чертеж, вы сможете очень легко определиться с требуемым для работы количеством материалов и не покупать их с излишком.

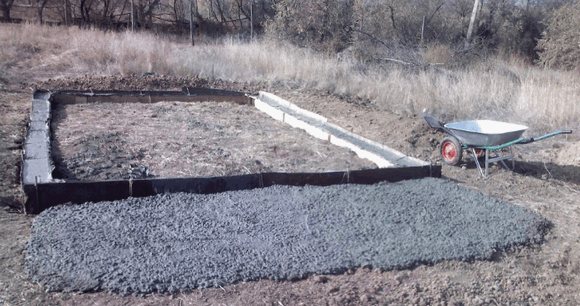

Данный фундамент выглядит как бетонная полоса, которую располагают по всему периметру теплицы. Заглублять грунт необходимо на расстояние от 50 до 60 см от основания. Возводить фундамент легко, если знать последовательность работ.

Основой теплицы является фундамент, поэтому он должен быть прочным и качественным

Процесс возведения фундамента:

  • Разметить основание, исходя из параметров теплицы. Традиционный размер периметра составляет 6 метров на 3 метра. При этом потолки делают равными двум с половиной метрам.
  • Выкопать траншею, следуя периметру. Ее ширина должна составить 25 см, а глубина – 60 см.
  • Подготовить дренажную подушку. Для этого используют щебень, песок и цемент (5 к 3 и к 1).
  • Устанавливают деревянное сооружение, состоящее из кольев и досок.
  • Опалубку заполняют арматурным каркасом, состоящим из стержней, которые скрепляют при помощи проволоки.
  • Заливают бетон.

Для того чтобы продолжить работу, необходимо дать застынуть бетону. Для этого понадобится не меньше месяца. Только тогда он станет достаточно прочным и устойчивым.

Для профильной теплицы следует грамотно подобрать место для её установки. Лучший выбор – солнечный участок без единого дерева.

Если с формой теплицы уже всё решено, нужно приступать к чертежам на бумаге. Проект теплицы из профиля для гипсокартона необходимо воспроизвести в виде рисунка. Если имеются навыки пользователя компьютера, можно создать проект с помощью моделирующих программ.

Наиболее популярный размер теплицы – 3х6 метра. Но при этом, конструкция может быть изготовлена по арочному типу, с одним или двумя скатами, по проекту Митлайдера, в форме шара и т.д. Поэтому, прежде чем приступать к строительству просмотрите фото чертежей каркаса, определитесь с тем, что Вам нравится и что подходит конкретно под Ваши условия.

Преимущества теплиц на основе гипсокартонного профиля

  1. Высочайшая прочность материалов. Гипсокартонный профиль отличается чрезвычайно высокими прочностными характеристиками. А учитывая то, что в качестве покрывного материала для гипсокартонного каркаса используется поликарбонат, прочность теплицы достигает практически оптимального значения.
  2. Высочайшая светопроницаемость. Здесь важными являются два момента. Первый – это то, что каркас ввиду своей высокой прочности достаточно тонкий, поэтому никоим образом не мешает солнечным лучам свободно проходить внутрь парника. Второй момент – структура поликарбоната. Он не только хорошо пропускает свет, но и отлично защищает растения от вредного прямого излучения благодаря наличию специальных мелких ячеек.
  3. Оптимальная степень сохранности тепла внутри постройки. Теплица на каркасе для гипсокартона из поликарбоната отлично поддерживает оптимальную температуру, необходимую растениям. Благодаря этому как в сильный холод, так и в зной в парнике будет максимально комфортно и влажно.

Эти три основных преимущества подтверждают необходимость постройки такого плана теплицы у себя на участке. Следует учесть, что этот вариант будет несколько затратным в плане цены на материалы. Но вы не пожалеете, так как правильно построенная теплица на основе профиля для гипсокартонных листов (гкл) будет служить вам много лет, не доставляя при этом никаких существенных проблем.

Нужен ли фундамент и как его сделать

В обязательном порядке фундамент для такой теплицы не требуется, однако, чтобы сделать конструкцию надежной и прочной, следует устроить небольшой ленточный фундамент.

Для этого потребуется выполнить следующие работы:

  • Разметить участок под теплицу и выкопать по разметке траншею глубинной в 60-70 см.
  • Положить песок и щебень в 10 см.
  • При помощи досок устроить опалубку, а на дне опалубки расположить арматуру.
  • Залить бетон и снять через неделю опалубки.

После заливки следует дать фундаменту выстояться примерно месяц и только после этого использовать его в качестве основания для устройства теплицы.

Как сделать теплицу из профиля

Теперь, когда все готово, материалы куплены, фундамент, если вы решили его делать, установлен и вся подготовка завершена, можно приступать к работе по возведению конструкции.

  • Проведите разметку профилей, которые в будущем составят основу торцевой стенки вашей конструкции.
  • Используя ножницы по металлу, нарежьте все части, которые вам понадобятся. Не забудьте надеть на руки строительные перчатки – они защитят вас от мозолей и травм. Ножницы лучше брать с трещоткой, работать ими легче.
  • Согласно рассчитанной схеме, пользуясь саморезами и соединителями, соберите торцевые стенки теплицы.
  • Закрепите их друг к другу несколькими продольными участками профиля. Если теплица длинная, делайте новый сегмент, то есть ребро жесткости, каждые три метра.
  • Теперь прикрепите получившуюся конструкцию к фундаменту и начинайте подшивать к ней продольные и поперечные армирующие перекладины. Если необходимо – усильте слабые места диагональными перемычками.

Закончив возведение каркаса, приступайте к облицовке внешних стен изолирующим материалом.

Выбор размера труб

У профиля, который используется для монтажа гипсокартона, достаточно своих плюсов и минусов. Попробуем же их разобрать через призму его использования для возведения каркаса теплицы. В качестве основы возьмем наиболее востребованные на сегодняшний день профиля Кнауф.

Преимущества стального профиля:

  • Профиль, используемый для листов ГКЛ и ГВЛ, изготавливают из оцинкованной стали. А значит, он не боится ржавчины и коррозии.Чтобы не создавать уязвимые места, профиль режут специальными ножницами, ножовкой по металлу или лобзиком со специальной пилкой. При подрезании болгаркой сталь нагревается и уничтожает защитные свойства цинка. Кроме того, линию обреза нужно прокрасить любой имеющейся краской, чтобы защитить ее.
  • Удобство монтажа. Из профиля можно создавать конструкции любых размеров и форм.
  • Легкий вес. Благодаря своей небольшой массе конструкция не будет требовать массивного основания (фундамента).

Недостатки:

  • Легкий вес – это палка о двух концах. Чтобы сооружению не повредил ветер – его нужно дополнительно укреплять.
  • Слабая прочность на излом. Это значит, что зимой хозяину придется регулярно счищать снег с крыши.

Какие элементы нужны обязательно? Вертикальные стойки (шириной не менее 6 см), горизонтальная обвязка (шириной до 6 см), и поперечные перекладины (шириной до 6 см), с помощью которых конструкция получает необходимую жесткость. Точно такие же элементы каркаса нужны и для крыши.

При покупке, берите материал с небольшим запасом, чтобы его наверняка хватило.

Готовимся к строительству

На данном этапе необходимо провести следующие подготовительные действия:

  • выбрать место для будущей постройки;
  • поверхность для строительных работ должна быть выровнена и очищена от грязи и любого вида мусора (растительного или строительного).


Очищенная территорияТакже на данном этапе нужно обработать профиля специальным антикоррозийным средством, так как каркас будет эксплуатироваться на улице, где климат не постоянен и возможны резкие перепады температуры и влажности. После окончания уборки территории следует заложить и залить фундамент. С ним ваша конструкция выдержит любые порывы ветра и простоит очень долго.

Заливать своими руками фундамент нужно следующим образом:

  • по периметру конструкцию на земле делаем разметку с помощью ниток и колышков;
  • вырываем траншею глубинной 50-60 см и шириной – 25 см;

Траншея под фундамент

  • делаем на дне траншеи дренажную подушку. Она состоит из песка и щебня (пропорция 1:1);
  • делаем раствор бетона из песка, цемента и щебня (пропорция 5:1:3);
  • создаем из досок и колышков деревянную опалубку. Все элементы скрепляем между собой проволокой;
  • далее заливаем бетон в опалубку.

Опалубка убирается через неделю после заливки фундамента. В результате мы получим на земле бетонную полосу по всему периметру теплицы. После этого начинаем само строительство.

Фундамент

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

  • залить монолитно-бетонную;
  • установить блоки и скрепить их;
  • выложить из камня, красного кирпича;
  • сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
  • воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
  • надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

  • слой щебня – 100-200 мм;
  • песчаник – 100-200 мм, трамбуется;
  • застилается рубероид;
  • внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
  • устанавливается опалубка;
  • заливается бетон, штыкуется, выравнивается горизонталь;
  • через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.

Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

Фундамент из бруса под металлокаркас

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

  1. Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
  2. Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
  3. Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
  4. Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Виды профилей

Оцинкованный профиль имеет такие качества, как:

  • прочность;
  • жёсткость;
  • лёгкость.

Профиль из металла делится на: стойки (CD, CW) и направляющие (UD, UW). Толщина профиля бывает от 0,4 до 0,6 мм, в строительстве его применяют при монтировании гипсокартона.

Различия:

  1. Профильные стойки могут выдерживать существенные нагрузки, поэтому у них есть рёбра жёсткости, продольные гофры и края в форме буквы С.
  2. Профильные направляющие используют в виде горизонтальных крепежей конструкции. Соединяются горизонтальные направляющие со стойками саморезами.
  3. Профильная оцинковка имеет различия в сечении. Используемые для потолка направляющие имеют размеры 28×27 мм, размер стоек — 60×27 мм.
  4. Арочный (фигурный) профиль CD, UD, UW — применяется для выполнения арочных дверных проёмов, любых сложных криволинейных конструкций, а также арочных лестниц и теплиц.

Знаете ли вы? Теплица не может быть в виде прозрачного герметичного пузыря, в котором растут растения. В конструкции должны быть предусмотрены как минимум два (или больше) вентиляционных отверстия, расположенных на противоположных друг от друга стенах. Наиболее оптимальное расположение форточек для проветривания — под потолком: именно там собираются наиболее горячие воздушные массы.

Светильник LumFer из профилей BP01 и LB01

Один из вариантов установки лампы Lumfer – полная интеграция ниши в конструкцию натяжного потолка (без зазоров и заглушек). Такая конструкция может быть использоваться как основной источник света. Простой доступ к светотехническому оборудованию для технического обслуживанию и замены светопрозрачного полотна и светодиодной ленты или линейки.

Лампа монтируется из двух профилей – Lumfer BP01 и Lb 01 исполненных в белом и черном цвете. Верхняя часть конструкции закрывается композитной панелью, к которой крепится светотехника. Светопрозрачное полотно закрепляется по периметру силиконовой лентой.

Лампа Lumfer может быть изготовлена любого размера, различной формы: прямоугольник, квадрат, замкнутые фигуры с прямым углом стыковки, круг. Минимальный размер стороны квадратной и прямоугольной лампы – 1 метр. Круглые лампы будут иметь стандартный диаметр: 80 см, 120 см, 150 см. Максимальная длина прямоугольной лампы Lumfer — до 2 метров.

При установке в одноуровневый потолок расстояние от базового потолка до натяжного потолка – от 7,5 см. Минимальный отступ от стен при любой конфигурации данной конструкции составляет 30 см.

Подготовка элементов каркаса

Каркас теплицы составляется из ряда параллельных дуг профильной трубы, как показано на рисунке.

Вертикальный участок берётся размером 0,5 м. На высоту дуги остается 1,3 м, это будет радиус закругления, по которому можно вычислить длину сектора: L= 3,14*1,3 = 4,1 м. Добавив к результату один метр на вертикальные участки с обеих сторон и по 0,5 м для заглубления, получите общую длину трубы для каждой опоры, равную 6 м, что соответствует стандартной длине, и резать их не придётся.

Разметьте материал и ставьте метки маркером в местах, где требуются надрезы. С каждой стороны отмерьте по 0,45 м — это участки заглубления в грунт. Теперь еще по 0,5 м — это вертикальные стенки теплицы.

Далее оставшийся участок в 4,1 м поделите пополам. Ставьте метку и от неё по всему участку будущего изгиба распределите метки с шагом 10 см.

Прорезы делайте с широкой стороны трубы, прорезая и две узкие. Четвертую сторону не режьте. Форма прорези должна быть в виде клина, как показано на рисунке. Изогните заготовку в сторону надрезов.

Лучше всего подготовить ровный участок земли и распределить по нему колышки по форме будущей заготовки. Так будет легче соблюсти одинаковую форму всех элементов каркаса.

В результате должна получиться дуга с двумя параллельными друг другу прямыми отрезками трубы — будущими вертикальными стенками. Прихватите прорезы сваркой с одной стороны, затем с другой, а потом полностью проварите и зачистите швы. На оба конца каждого элемента приварите перпендикулярно небольшой отрезок трубы, который будет выступать в роли опорной подошвы.

Дуги из профилированной трубы можно согнуть с помощью трубогиба. Результат будет заметно лучше выглядеть, повысится прочность конструкции и существенно уменьшатся траты времени и средств за счет устранения большей части сварочных работ.

Таким же образом изготовьте необходимое количество дуг, в зависимости от длины теплицы. Изготавливая компоненты, проверяйте их идентичность наложением друг на друга. У всех элементов желательно окрасить полметра от края на каждой ноге, чтобы защитить металл от коррозии перед дальнейшей установкой.

Track 50 Lumfer из профиля BP01

Ниша для трекового светильника Lumfer собирается из двух профилей ВР01, соединенных скобой. Ниша целиком монтируется за натяжной потолок без заглушек и вставки. В нишу устанавливается магнитный трек со светильниками.

При монтаже конструкции в одноуровневый потолок, расстояние от базового потолка до натяжного потолка будет составлять от 7,5 см. Трек может иметь вид прямой линии, замкнутой конструкции в виде прямоугольника, квадрата, П-образной, г-образной либо другой конструкции с углом конструкции только 90 градусов, может стыковаться в стену. Минимальны размер конструкции трека составляем 1 погонный метр. Минимальный отступ от стен при любой конструкции- 30 см. Конструкция не может стыковаться перпендикулярно друг с другом.

Этапы строительства теплицы

Добротная теплица из металлопрофиля должна быть установлена на прочный фундамент. В качестве основания, отлично подойдет бетонированная лента. Временные конструкции можно устанавливать непосредственно на грунт, но нужно учесть, что в этом случае, на металле неизбежно возникнет коррозия.

Чертежи теплиц можно изготовить самостоятельно, ориентируясь на готовые изделия ведущих производителей. Согласно плану, на предварительно выровненном грунте выполняют разметку. На этом этапе работ потребуются колышки, веревка, рулетка. Согласно чертежу, по периметру теплицы заливают мелкозаглубленную бетонную ленту. Оптимальная высота над уровнем грунта — 0,25-0,3 м.

Наибольшую сложность вызовет каркас из металлического профиля. Для монтажа стальных хлыстов потребуется сварочный аппарат. Для стыковки и крепления алюминиевых, достаточно шуруповерта и саморезов. Чертеж теплицы из профиля должен включать точные размеры каждого элемента каркаса

В первую очередь устанавливают угловые стойки. Если используется профиль для ГКЛ, берут 2 полотна ПС и соединяют их так, чтобы внешние стороны образовали прямой угол. После чего устанавливают своими руками из профиля для гипсокартона промежуточные стойки. Данная последовательность работ одинаково важна для конструкций любой формы.

Так как сделать каркас из профиля для ГКЛ проще, для небольших построек выбирают именно этот материал. Сборку и крепление выполняют по секциям, так как это наиболее легкий способ монтажа. В этом случае каркас для теплицы можно установить самостоятельно, не прибегая к помощи друзей и родственников.

Если возводить каркас теплицы из профиля своими руками, нужно усилить вертикально установленные стойки поперечными, горизонтально уложенными перекладинами. Это придаст конструкции необходимую жесткость. Просторная и красивая теплица, своими руками из профиля выстроенная, станет гордостью хозяина и будет радовать его отличными урожаями.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
