ГОСТ Р 51261-99 “Устройства опорные стационарные реабилитационные. Типы и технические требования”

Описанные здесь стандарты относятся к стационарным конструкциям, возведенным в зданиях и домах общего пользования. Эти требования направлены на поддержание удобства и обеспечение безопасности людей с особыми потребностями. ГОСТ регламентирует виды ограждений, а также их технические характеристики.

Отталкиваясь от стандарта, опорные конструкции могут быть выполнены в следующих вариантах:

  • Модульные. Состоят из отдельных разборных элементов.
  • Неразъемные. Представляют собой монолитную конструкцию.

А также содержать следующие элементы:

  • Перила.
  • Ручки.
  • Стойки.
  • Поручни.

Этим же стандартом поручни и перила разделяются на отдельные виды:

  1. По возрасту пользователей:
  • Ориентированы лишь на взрослых людей (одиночные).
  • Предназначены для детей младше 16 лет (одиночные).
  • Сдвоенными или комбинированными – предусмотрено несколько рядов на разной высоте, для удобства использования разными возрастными группами людей.
  1. По месту крепления опорной конструкции:
  • К пандусам.
  • К стенам.
  • К полу.
  1. По конфигурации:
  • Прямая.
  • Угловая.
  • Смешанная.

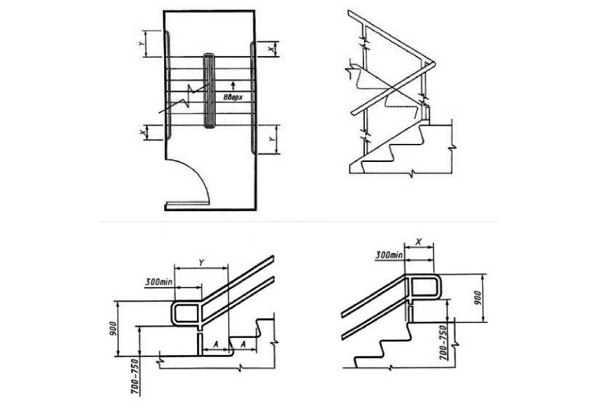

Пример расположения поручней пандуса

ГОСТ 25772-83 “Ограждение лестниц, балконов и крыш стальных”

Этот стандарт регламентирует нормы изготовления конструкций для лестничных маршей, крыш и балконов. В соответствии с ними, по заполнению каркаса ограждающие элементы могут быть:

  1. экранными (Э). Ограждения такого типа дополняются листами и плитами;
  2. решетчатыми (Р). Ограждения этого типа предполагают обустройство каркаса с целью создания необходимых конструктивных элементов;
  3. комбинированными (К). Конструкции этого типа содержат решетчатые и экранные участки.

ГОСТ 25772-83 также регламентирует высоту ограждений. Она должна составлять не менее 1, 2 метра для наружных конструкций и 0, 9 метра, если речь идет об установке таких элементов внутри здания.

Элементы ограждения

Балясины деревянной лестницы

Лакированные балясины

Массивные поручни

  • Балясины – опорные стойки, несущие основную нагрузку. Максимальное расстояние между опорами составляет 60 см.
  • Промежуточные стойки – выполняющие роль заполнения или усиления конструкции – консольная конструкция.
  • Поручни – элемент, соединяющий стойки и выполняющий роль дополнительной опоры при движении. Поручень должен иметь гладкую поверхность или закругленные кромки, без острых выступов и краев.
  • Заполнение – вертикальные или горизонтальные элементы между стойками, предохраняют от падения за границы лестничного сооружения.

Требования к ограждению для лестницы общего назначения

Нормы ГОСТ предусматривают установку ограждения на марше, состоящем, как минимум из трех ступеней. При этом перила, согласно СНиП 2.01.07-85 п. 3.11 должны выдерживать минимальную нагрузку в 30 кгс/м. Изделие, не выполняющее это требование, к эксплуатации не допускается.

  1. Пристенная конструкция в обязательном порядке оборудуется перилами с внешней торцевой стороны – требование по СНиП 2.08.01-89 п.1.17. Установка пристенных поручней – на расстояние 5–7 см от стены, допускается и рекомендована в специальных учреждениях: больницах, детских садах и тому подобных организациях.
  2. Прямая маршевая лестница ограждается с обеих сторон. Монтаж элементов – в торец или на ступень, зависит от ширины пролета. Если ширина марша превышает 2,5 м. то следует установить дополнительные перила.
  3. Высота перил как указано в документе ГОСТ 25772-83, составляет 90 см. Исключением являются специализированные и школьные учреждения. На фото – ограждение указанной высоты с ригельным заполнением.
  4. Заполнение выполняется из любого огнестойкого материала. В зданиях общего назначения допускается сплошное заполнение – стеклянные панели.
  5. Поручни должны иметь гладкую поверхность, быть непрерывными, с сечением не менее 5 см. Край поручня должен выходить за границу ступени на 30 см и плавно закругляться.
  6. Для лестничных сооружений в жилых зданиях рекомендуется формирование непрерывного поручня с поворотом на площадке: таким образом повышается жесткость конструкции.

В качестве материалов изготовления рекомендованы нержавеющая сталь и анодированный алюминий, так оба сплава отвечают требованиям по устойчивости к коррозии, механической прочности и огнестойкости.

Требования к ограждению специальных лестниц

Пожарная – предназначена для эвакуации людей во время пожара., в случаях, когда главные лестницы блокированы огнем или сильно задымлены.

  1. Пожарная конструкция устанавливается вдоль торцевой стены здания таким образом, чтобы спускающийся по ней человек поворачивался к стене боком. Такой способ передвижения обеспечивает скорость и уменьшает угрозу травмы.
  2. Высота перил составляет 90 см, при этом расстояние между опорами не допускается больше 60 см.
  3. Минимальная нагрузка на ограждение составляет 54 кгс..

Лестница в школьных и дошкольных учреждениях – выполняется с более строгими ограничениями, так как должна иметь повышенную безопасность.

  1. Общая высота перил составляет не менее 1,2 м, чтобы достаточно взрослый ребенок не мог через них перепрыгнуть. Для учреждений, где работают с умственно отсталыми детьми, высота ограждения составляет не менее 1,8 м.
  2. На высоте 45–50 см монтируются дополнительные поручни. Такой же высоты должны быть и пристенные перила.
  3. Сплошное заполнение не допускается. Пространство между балясинами перекрывается только вертикальными элементами, для того, чтобы ребенок не мог взобраться по горизонтальным перекладинам к верхнему краю перил.
  4. Расстояние между промежуточными и основными стойками составляет не более 10 см по требованиям СНиП 2.08.02-89. Такой малый шаг предотвращает возможность застревания между стойками и падение. На фото – ограждение высотой в 1,2 м с вертикальным заполнением.

МЕТОДЫ КОНТРОЛЯ

5.1. Качество
поверхности и внешний вид (п. 2.2) отобранных ограждений
определяют визуально сравнением с образцом-эталоном, утвержденным в
установленном порядке.

5.2. Контроль
ограждений на соответствие требованиям п. 2.3 проводят по схемам
испытания ограждений конкретных типов, утвержденных в установленном порядке.

5.3. Качество
стали и сварочных материалов должно быть удостоверено сертификатами
предприятий-поставщиков или по данным лаборатории предприятия-изготовителя
ограждений.

5.4. Контроль
качества сварных швов и их размеров (п. 2.5) следует проводить в
соответствии со СНиП III-18-75.

5.5. Линейные
размеры ограждений (п. 2.9) контролируют рулеткой класса 2 по ГОСТ 7502-80, металлической
линейкой по ГОСТ 427-75 и штангенциркулем по ГОСТ 166-80.

5.6.
Отклонение от перпендикулярности (п. 2.9) проверяют металлическим угольником
со стороной длиной 1 м, изготовленным по чертежам, согласованным с органами
Госстандарта, и металлической линейкой по ГОСТ 427-75. Угольник последовательно накладывают на все четыре угла ограждения.
Одну сторону угольника плотно прижимают к ограждению и измеряют металлической
линейкой наибольший зазор между второй стороной угольника и ограждением.

5.7.
Отклонение от заданного угла сопряжения элементов ограждений лестниц (п. 2.9) проверяют металлическим
угольником-шаблоном со стороной длиной 1
м,изготовленным по чертежам,
согласованным с органами Госстандарта, и металлической линейкой по ГОСТ 427-75. Угольник последовательно накладывают на два тупых угла ограждения.
Одну сторону угольника плотно прижимают к ограждению и измеряют металлической
линейкой наибольший зазор между второй стороной угольника и ограждением.

5.8.
Отклонение от прямолинейности (п. 2.9) проверяют измерением
металлической линейкой по ГОСТ 427-75 зазора между ограждением и струной, закрепленной по концам ограждения
или его элемента.

5.9. Контроль
качества защитных покрытий от коррозии (п. 2.10) – по СНиП 3.04.03-85.

(Измененная
редакция, Изм. № 1)

УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Ограждения упаковывают в
пакеты по чертежам предприятия-изготовителя, утвержденным в установленном
порядке. Упаковка пакетов должна обеспечивать сохранность ограждений и защитного
покрытия от механических повреждений.

Масса пакета не должна
превышать 3000 кг.

Максимальные размеры
транспортных пакетов должны соответствовать ГОСТ 23238-78.

Формирование транспортных
пакетов производится в соответствии с ГОСТ 21929-76.

Требования к пакетам и
средствам пакетирования должны соответствовать ГОСТ 21650-76, ГОСТ 24597-81 и ГОСТ 21929-76.

(Измененная редакция, Изм. №
1)

6.2. Маркировка, наносимая на
металлический, пластмассовый или деревянный ярлык, прикрепляемый к пакету,
должна содержать:

наименование или товарный
знак предприятия-изготовителя;

условное обозначение (марку)
ограждения;

число ограждений в
пакете;

массу
пакета;

номер
пакета;

клеймо (штамп) отдела
технического контроля предприятия-изготовителя.

Транспортную маркировку
производить в соответствии с требованиями ГОСТ 14192-77.

(Измененная редакция, Изм. №
1)

6.3. Каждая партия отгружаемых
ограждений должна сопровождаться документом,
содержащим:

наименование или товарный
знак предприятия-изготовителя;

наименование
потребителя;

номер
заказа;

условное обозначение (марку)
ограждения;

вид и цвет защитного
покрытия;

число и номера пакетов с
указанием массы каждого пакета;

штамп отдела технического
контроля предприятия-изготовителя.

6.4. Стальные ограждения должны
храниться по маркам в пакетах с опиранием на деревянные прокладки и
подкладки.

Подкладки под нижний ряд
ограждений должны быть толщиной не менее 50 и шириной не менее 100 мм и уложены
по ровному основанию через 1000 мм, но не менее двух на одно
ограждение.

Прокладки между ограждениями
должны быть толщиной не менее 20 и шириной не менее 100
мм.

6.5. При транспортировке
ограждений необходимо обеспечивать укладку пакетов с опиранием на деревянные
прокладки, прокладки согласно п. 6.4. Ограждения транспортируют
любым видом транспорта, в соответствии с Правилами перевозки грузов,
действующими на транспорте данного вида.

(Измененная редакция, Изм. №
1)

6.6. Условия транспортирования
ограждений при воздействии климатических факторов – ОЖ1, условия хранения – Ж2
по ГОСТ 15150-69.

(Измененная редакция. Изм. №
1)

Какие ГОСТы и СниПы применимы к лестничным ограждениям?

Чтобы лестница была удобной, функциональной и безопасной в эксплуатации, в качестве защитных элементов при ее монтаже используются специальные ограждающие конструкции. Проектируя подобные ограждения, архитекторы и дизайнеры руководствуются перечнем установленных технических требований. В этой статье мы расскажем о том, каким именно стандартам должны соответствовать ограждающие конструкции.

  1. ГОСТ 25772-83 “Ограждение лестниц, балконов и крыш стальных”.
  2. ГОСТ 23120-78 “Лестницы маршевые, площадки ограждения стальные”.
  3. ГОСТ Р 51261-99 “Устройства опорные стационарные реабилитационные. Типы и технические требования”.
  4. СНиП 2.08.02-89 “Общественные здания и сооружения”.
  5. СНиП 2.01.07-85 “Нагрузки и воздействия”.

ГОСТ Р 51261-99 “Устройства опорные стационарные реабилитационные. Типы и технические требования”

Действие данного стандарта распространяется на стационарные конструкции для людей с ограниченными возможностями, установленные в зданиях общественного назначения. ГОСТ Р 51261-99 определяет виды ограждений и предъявляемые к ним технические требования.

В соответствии с ним, опорные конструкции подразделяются на следующие разновидности:1. В зависимости от назначения различают:

  • перила;
  • поручни;
  • стойки;
  • ручки.

2. В зависимости от варианта исполнения выделяют:

  • модульные. Конструкции такого типа могут различаться формой, размерами и внешним видом;
  • неразъемные. Ограждения такого типа представляют собой монолитную конструкцию.

Нормы ГОСТ Р 51261-99 предписывают подразделять поручни и перила на несколько разновидностей:

  1. В зависимости от возраста использующих их граждан такие конструкции могут быть:
  2. предназначенными исключительно для взрослых граждан (одиночные);
  3. предназначенными для детского пользования (одиночные);
  4. сдвоенными. В таких поручнях предусмотрено два ряда опорных элементов, которые располагаются на определенной высоте в соответствии с возрастом использующих их людей.
  5. В зависимости от места фиксации опорной конструкции различают:
  6. поручни, расположенные на дверях;
  7. элементы, зафиксированные на пандусах;
  8. поручни, которые прикреплены к стене;
  9. конструкции, зафиксированные на лестнице;
  10. поручни, расположенные на полу.
  11. В зависимости от конфигурации опорные конструкции могут быть:
  12. прямыми;
  13. угловыми;
  14. комбинированными.

Виды ограждения металлических лестниц

Металлические лестничные ограждения нужны для удобного и безопасного передвижения по лестнице, предотвращают падение, могут выполнять декоративную функцию. Оформление и устройство составляющих лестницы играет важную роль в дизайне домов. Из металла можно создать различные элементы, которые могут кардинально изменить интерьер помещения с лестницей.

Выделяют два вида перил по способу изготовления: кованые и сварные.

Ограждения включают в себя три комплектующих элемента, мы уже говорили об этом выше:

  • Балясины – опора ограждения, выполняющая также и декоративную функцию;
  • Поручни – конструкции из металла, устанавливающиеся на балясины с одной или двух сторон марша, чтобы отгородить маршевые площадки;
  • Заполнение ограждений обеспечивает безопасность, крепится между стойками и заполняет пустоту.

В свою очередь заполнения делятся на следующие виды:

  • Классические – не имеют ничего, кроме балясин, вертикальных или наклонных;
  • Сплошные – создаются их широких листов, нередко комбинируются со стеклом и другими материалами;
  • С помощью ригелей – пространство заполняется металлическими элементами, параллельно поручням.

Особые детали прикрепляются по-разному: с помощью сварки к торцу ступеней, а также могут быть закреплены болтами прямо на ступень. На надежность и прочность конструкции способ крепления не влияет, меняет лишь визуальное восприятие.

Правила приемки

4.1. Ограждения должны приниматься отделом технического контроля предприятия-изготовителя партиями. Партией следует считать ограждения одной марки, изготовленные по одной технологии.

Размер партии устанавливают по соглашению между изготовителем и потребителем, но не более 200 шт.

4.2. Для контроля внешнего вида, размеров и качества антикоррозийного покрытия из разных пакетов каждой партии отбирают 5% ограждений, но не менее 5 шт.

4.3. При получении неудовлетворительных результатов контроля хотя бы по одному из показателей качества, по этому показателю проводят повторный контроль на удвоенном числе образцов, отобранных от той же партии.

Если при повторной проверке окажется хотя бы одно ограждение, не удовлетворяющее требованиям настоящего стандарта, то всю партию подвергают поштучной приемке.

4.4. Для контроля ограждений на соответствие требованиям проверяют одно ограждение при постановке его на производство, при изменении конструкции или технологии изготовления.

4.5. Потребитель имеет право проводить контрольную проверку соответствия ограждений требованиям настоящего стандарта, соблюдая при этом приведенный порядок отбора ограждений и применяя указанные методы контроля.

ПРИМЕРЫ ОГРАЖДЕНИЙ ЛЕСТНИЦ, БАЛКОНОВ И КРЫШ

а – решетчатые ограждения лестничных маршей; б – экранные и комбинированные ограждения лестничных маршей; в – решетчатые ограждения лестничных площадок; г – экранные и комбинированные ограждения лестничных площадок; д – решетчатые ограждения балконов; е – экранные и комбинированные ограждения балконов; ж – ограждения крыш без парапета; и – ограждения крыш с парапетом; 1 – поручень; 2 – горизонтальный или наклонный ограждающий элемент; 3 – вертикальный ограждающий элемент; 4 – стойка; 5 – экран (показан пунктирной линией); 6 – горизонтальный или наклонный промежуточный ограждающий элемент; 7 – ступени; 8 – плита лестничной площадки; 9 – балконная плита; 10 – уровень кровли.

Примечания:

1. Значения шага стоек l и общей длины ограждения L принимают по рабочим чертежам.

2. Значение длины стойки k для заделки ее или приварки к плите или лестничному маршу принимают по рабочим чертежам.

3. Архитектурные решения ограждений являются условными.

1. Типы, основные параметры и размеры.. 1

2. Технические требования. 3

3. Комплектность. 3

4. Правила приемки. 4

5. Методы контроля. 4

6. Упаковка, маркировка, транспортирование и хранение. 5

7. Указания по монтажу. 6

Приложение Примеры ограждений лестниц, балконов и крыш.. 6

ГОСТ 23120-78 “Лестницы маршевые, площадки ограждения стальные”

Действие этого стандарта распространяется на маршевые лестницы с углом наклона 45 ° и 60 °, площадки и ограждения к ним, которые устанавливаются в производственных зданиях и рассчитаны на действие временных нагрузок 200, 300 и 400 кгс/м2. При обустройстве ступеней лестничных пролетов и настилов на площадках в соответствии с эксплуатационными параметрами могут использоваться:

  • сплошные рифленые листы нержавеющей стали (Ф);
  • металлические решетки.

Последние подразделяются на:

  • просечно-вытяжные (В);
  • имеющие полосы на ребро с одним направлением (С);
  • сформированные из круглой проволоки, полос (Р);
  • штампованные (Ш).

ПРАВИЛА ПРИЕМКИ

4.1. Ограждения должны
приниматься отделом технического контроля предприятия-изготовителя партиями.
Партией следует считать ограждения одной марки, изготовленные по одной
технологии.

Размер партии устанавливают
по соглашению между изготовителем и потребителем, но не более 200
шт.

4.2. Для контроля внешнего
вида, размеров и качества антикоррозийного покрытия из разных пакетов каждой
партии отбирают 5 % ограждений, но не менее 5
шт.

4.3. При получении
неудовлетворительных результатов контроля хотя бы по одному из показателей
качества по этому показателю проводят повторный контроль на удвоенном числе
образцов, отобранных от той же партии.

Если при повторной проверке
окажется хотя бы одно ограждение, не удовлетворяющее требованиям настоящего
стандарта, то всю партию подвергают поштучной приемке.

4.4. Для контроля ограждений на
соответствие требованиям п. 2.3 проверяют одно ограждение
при постановке его на производство, при изменении конструкции или технологии
изготовления.

4.5. Потребитель имеет право
проводить контрольную проверку соответствия ограждений требованиям настоящего
стандарта, соблюдая при этом приведенный порядок отбора ограждений и применяя
указанные методы контроля.

Использование нержавейки для ограждения лестниц

Ограждения для лестницы из нержавейки: популярное, качественное и полностью оправдывает вложенные средства. Именно такой материал обладает отличной устойчивостью к воздействию атмосферных явлений, и именно потому его используют для наружных конструкций или для зданий, которые используются не круглый год. Другими словами, в которых не всегда поддерживается теплая оптимальная температура.

Ограждение для лестницы, выполненное из нержавейки, может иметь любую форму, например, волнистую

Нередко можно встретить конструкции ограждений, в которых есть комбинирование дерева и нержавейки, дополненные оргстеклом. К тому же очень красиво смотрятся перила, сделанные из нержавеющей трубки и деревянных поручней. Очень стильно будет смотреться на таких трубках декоративный пластик или каленое стекло.

Особенно востребована полированная нержавеющая сталь. Популярность вполне объяснима, так как материал обладает превосходной устойчивостью к атмосферным явлениям, а также выглядит эстетично и современно за счет отполированной или другими словами зеркальной поверхности. С помощью такого изделия можно сделать любое помещение обновленным и привлекательным. Чаще всего такой материал применяют для винтовых сооружений. Из-за того, что он податлив, ему легко придать нужную форму, чего нельзя сказать о древесине или стекле.

Технические требования

2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.

2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07.

2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23.

2.5. Каркасы ограждений следует изготовлять сварными. Сварку следует выполнять согласно СНиП III-18.

2.6. Для балконов жилых зданий, за исключением балконов незадымляемых лестничных клеток, следует применять только экранные ограждения.

2.7. Ограждения лестниц и балконов детских дошкольных учреждений не должны иметь промежуточных наклонных и горизонтальных элементов.

2.8. Конструкция экранных и комбинированных ограждений должна быть снабжена элементами, обеспечивающими крепление и замену экранов.

2.9. Предельные отклонения размеров и отклонения формы ограждений от номинальных приведены в .

мм
Наименование показателяПред. откл.
Длина L:
до 1500 включ.± 2
св. 1500 до 3900 включ.± 3
св. 3900 до 7200 включ.± 4
Высота Н± 2
Размеры 300 и менее (a, b)± 1
Перпендикулярность ограждения (кроме лестниц)4
Заданный угол сопряжения элементов (для лестниц)3
Прямолинейность в плоскости и из плоскости ограждения при длине L:
до 1500 включ.1
св. 1500 до 3900 включ.3
св. 3900 до 7200 включ.5
Примечание.
Предельные отклонения от прямолинейности относятся как к ограждению в целом, так и к отдельным его элементам.

2.10. Ограждения должны быть защищены от коррозии в соответствии со СНиП 2.03.11.

УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1.
Ограждения упаковывают в пакеты по чертежам предприятия-изготовителя,
утвержденным в установленном порядке. Упаковка пакетов должна обеспечивать
сохранность ограждений и защитного покрытия от механических повреждений.

Масса пакета не должна превышать 3000 кг.

Максимальные размеры транспортных пакетов должны
соответствовать ГОСТ 23238-78.

Формирование транспортных пакетов производится в
соответствии с ГОСТ 21929-76.

Требования к пакетам и средствам пакетирования
должны соответствовать ГОСТ
21650-76, ГОСТ 24597-81
и ГОСТ 21929-76.

(Измененная
редакция, Изм. № 1)

6.2.
Маркировка, наносимая на металлический, пластмассовый или деревянный ярлык,
прикрепляемый к пакету, должна содержать:

наименование или товарный знак
предприятия-изготовителя;

условное обозначение (марку) ограждения;

число ограждений в пакете;

массу пакета;

номер пакета;

клеймо (штамп) отдела технического контроля
предприятия-изготовителя.

Транспортную маркировку производить в соответствии с
требованиями ГОСТ 14192-77.

(Измененная
редакция, Изм. № 1)

6.3. Каждая
партия отгружаемых ограждений должна сопровождаться документом, содержащим:

наименование или товарный знак
предприятия-изготовителя;

наименование потребителя;

номер заказа;

условное обозначение (марку) ограждения;

вид и цвет защитного покрытия;

число и номера пакетов с указанием массы каждого
пакета;

штамп отдела технического контроля предприятия-изготовителя.

6.4. Стальные
ограждения должны храниться по маркам в пакетах с опиранием на деревянные
прокладки и подкладки.

Подкладки под нижний ряд ограждений должны быть
толщиной не менее 50 и шириной не менее 100 мм и уложены по ровному основанию
через 1000 мм, но не менее двух на одно ограждение.

Прокладки между ограждениями должны быть толщиной не
менее 20 и шириной не менее 100 мм.

6.5. При
транспортировке ограждений необходимо обеспечивать укладку пакетов с опиранием
на деревянные прокладки, прокладки согласно п. 6.4. Ограждения транспортируют
любым видом транспорта, в соответствии с Правилами перевозки грузов,
действующими на транспорте данного вида.

(Измененная
редакция, Изм. № 1)

6.6. Условия
транспортирования ограждений при воздействии климатических факторов – ОЖ1,
условия хранения – Ж2 по ГОСТ 15150-69.

(Измененная
редакция. Изм. № 1)

Размеры ограждений

Существует довольно большое количество разнообразных лестничных конструкций, а также площадок и балконов. Неудивительно, что и перил существует довольно много. Причем стандарт предлагает не только ограничения, но и чертежи конструкций всех видов. Стальные ограждения балконов и крыш по ГОСТ 25772-83 должны быть следующими.

Внутренняя лестничная конструкция в жилом или нежилом здании ограждается перилами высотой в 90 см. Заполнение допускается различное – решетчатое, экранное, однако здесь выбор зависит от назначения здания. Так, в жилом многоквартирном здании заполнение обычно решетчатое. А вот в торговом центре, где требуется оградить не только лестницу, но и обзорную площадку необходимо экранное заполнение. На фото – внутреннее лестничное сооружение.

  • Исключение составляет лестничная конструкция в школах и интернатах: высота перил здесь в любом случае не менее 120 см. Заполнение допускается решетчатое из вертикальных балясин, но с малым промежутком между ними – 10 см.
  • Перила в дошкольном учреждении всегда 120 см. Заполнение только из вертикальных балясин, поскольку горизонтальные прутки легко превращаются в ступеньки для малышей. Расстояние между вертикальными прутками – не более 10 см, так как в противном случае велик риск застревания. В дошкольных и школьных учреждениях для умственно неполноценных детей высота перил увеличивается до 180 см. Горизонтальные прутки, как и экранное заполнение исключены.

Наружное лестничное сооружение должно иметь перила. Лучше всего из металла на высоте 120 см.

Лестничные площадки ограждаются согласно той же классификации:

  • внутренняя – высота перил достигает 90 см;
  • внешняя – высота составляет 120 см;
  • в дошкольных упреждениях перила также располагаются на высоте в 120 см.

Ограждения балконов и лестниц по ГОСТ 25772-83 выполняются в соответствии с высотой здания:

  • при высоте дома менее 30 м перила располагаются на дистанции 100 см от пола;
  • при высоте дома более 30 м эта дистанция увеличивается до 110 см;
  • в дошкольных учреждениях согласно инструкции перила балконов должно быть не менее 120 см. То же самое касается незадымленных лестничных площадок.

Чертежи ограждения лестниц ГОСТ 25772-83 предлагает подробные и с учетом всех нюансов.

Общие требования

Согласно стандарту в установке перил нуждается лестничная конструкция, состоящая из трех ступенек

Кроме того, необходимо обращать внимание не только на соответствие чертежам ГОСТ 25772-83, но и учитывать другие требования

  • Уровень нагрузки, который должны выдерживать перила, составляет 30 кг/кв. см. Это не такое уж большое значение, поэтому изготовление и балясин, и поручней, и заполнения возможно из многих материалов: дерева, металла, бетона. В многоквартирных зданиях чаще всего используют стальные стойки, в общественных зданиях устанавливают бетонные.
  • Стальные конструкции выполняются в соответствии с СНиПII-23-84. Изготавливаются только сварным методом.
  • Балконное заполнение, исключая лишь детские сады и интернаты, должно быть экранным.
  • В конструкции перил на лестницах детских садов, а также частных домов, где проживают дети маленького возраста, должны отсутствовать горизонтальные и наклонные элементы заполнения.
  • Внешний вид и качество покрытия должны соответствовать образцу: заусеницы, ржавчина окалина и прочее не допускаются.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ограждения следует изготовлять в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78, стандартов или технических условий на ограждения конкретных типов по рабочим чертежам, утвержденным в установленном порядке.

2.2. Качество поверхности и внешний вид ограждений должны соответствовать образцам-эталонам, утвержденным в установленном порядке. На поверхности ограждений не должно быть механических повреждений, заусенцев, искривлений, окалины или ржавчины.

2.3. Ограждения должны выдерживать нагрузки, предусмотренные в СНиП 2.01.07-85.

(Измененная редакция, Изм. № 1)

2.4. Материалы для стальных элементов ограждений должны приниматься согласно СНиП II-23-84.

2.5. Каркасы ограждений следует изготовлять сварными. Сварку следует выполнять согласно СНиП III-18-75.

2.6. Для балконов жилых зданий, за исключением балконов незадымляемых лестничных клеток, следует применять только экранные ограждения.

2.7. Ограждения лестниц и балконов детских дошкольных учреждений не должны иметь промежуточных наклонных и горизонтальных элементов.

2.8. Конструкция экранных и комбинированных ограждений должна быть снабжена элементами, обеспечивающими крепление и замену экранов.

2.9. Предельные отклонения размеров и отклонения формы ограждений от номинальных приведены в табл. 3.

Таблица 3

мм

Наименование показателя

Пред. откл

Длина L:

± 2

до 1500 включ.

св. 1500 » 3900 »

± 3

» 3900 » 7200 »

± 4

Высота H

±2

Размеры 300 и менее (a; b)

±1

Перпендикулярность ограждения (кроме лестниц)

4

Заданный угол сопряжения элементов (для лестниц)

3

Прямолинейность в плоскости и из плоскости ограждения при длине L:

до 1500 включ.

1

св. 1500 » 3900 »

3

» 3900 » 7200 »

5

Примечание. Предельные отклонения от прямолинейности относятся как к ограждению в целом, так и к отдельным его элементам.

2.10. Ограждения должны быть защищены от коррозии в соответствии со СНиП 2.03.11-85.

(Измененная редакция. Изм. № 1)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
