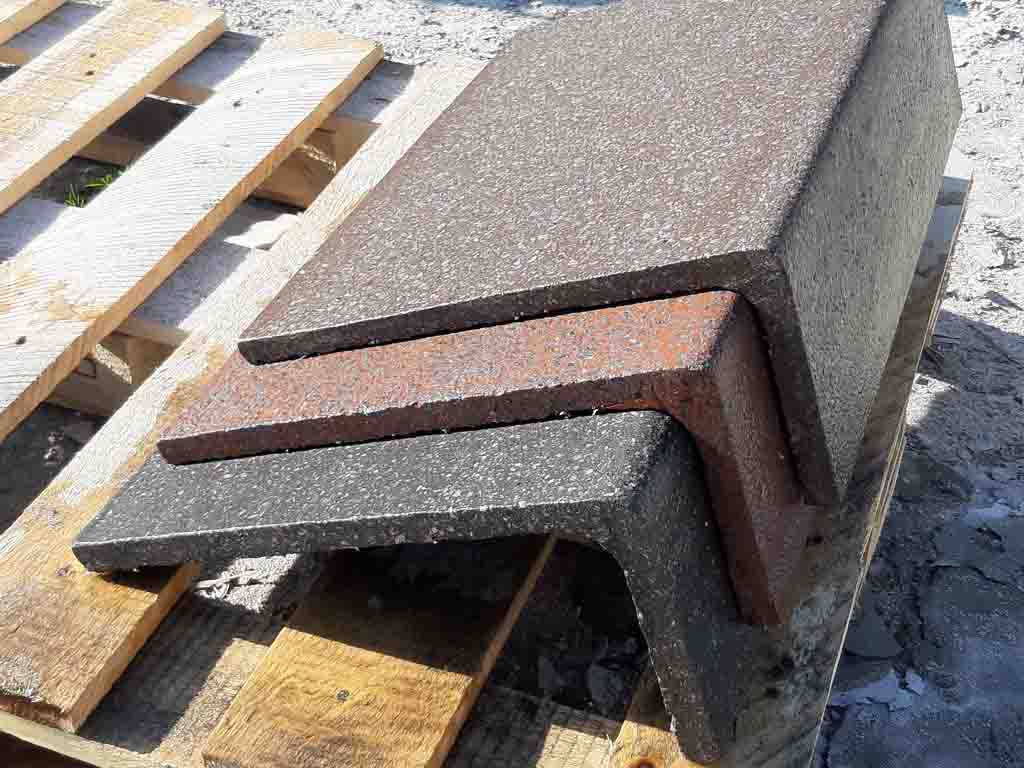

Готовые уличные лестницы для крыльца

Тем, кто ценит свое время и деньги, мы предлагаем идеальное решение для крыльца входной группы — изготовление лестницы на крыльцо. Главным преимуществом конструкции является то, что поставляется она уже в готовом виде, а представляет собой несколько ступеней на двух бетонных косоурах. Долговечность и прочность конструкции гарантирует металлический каркас, на котором и крепится готовая лестница C3. Известно, что чаще всего ступенчатые конструкции разрушаются в месте сочленения подступенка и проступи, что исключено по причине того, что соединение выполнено монолитным. Служат лестницы C3 намного дольше, а монтаж их не вызывает затруднений даже у начинающих.

Предыдущая статья

Следующая статья

Как сделать полукруглое крыльцо из бетона

Начнем наш мастер-класс с того, что все бетонные крылечки должны проектироваться и отливаться еще вместе с фундаментом дома. Только такой подход к делу гарантирует отсутствие трещин между порожком и цоколем материнского здания. Но это в теории. На практике же, при постройке дома о навесе над входной дверью думают в последнюю очередь, и основание под полукруглые ступени приходится заливать отдельно.

Для примера рассмотрим вот такую ситуацию.

Имеется ровный фасад с высотой цоколя в 500 мм и чистую площадку перед ним с не пучинистым песчаным грунтом.

Поскольку почва у нас не сильно боится мороза и не скапливает в себе влагу, предлагаем построить крыльцо на плавающем, плитном фундаменте, но перед этим  рассчитаем площадь пятна застройки.

  • Итак, оптимальный подъем ступени составляет 15 см, так что при высоте цоколя 50 см их понадобится 3. Одна из которых будет заодно и палубой крыльца, а две другие добавят к его размерам по 300 мм каждая. Это раз.
  • Ширина дверного полотна входной двери составляет 0,9 м, а значит площадка, как минимум не может быть уже данного значения. Это два.
  • Входную дверь должен кто-то открывать, и при этом как-то с ней разминуться, а потому к изначальным 0,9 м нужно прибавить еще хотя бы 30 см. Это три.

Как результат мы имеем пятно застройки в виде полукруга с радиусом в 1700 мм. 900 мм на раскрытия двери + 300 мм – пространство для маневра + 600 мм на две ступени.

Как сделать простую лестницу на крыльцо – возможные варианты и технология монтажа

Чтобы отметить нужный контур на местности вбейте кусок арматуры под стеной напротив центра дверного проема и привяжите к нему нужной длины шнуровку. Это и будет ваш циркуль. Затем уберите внутри пятна застройки плодоносный слой грунта, а если он минимален, то все равно углубитесь на 40-50 см. При этом тщательно выровняйте стенки котлована по вертикали, а его дно уплотните трамбовкой.

Забейте по периметру выборки частокол из метровой арматуры, добиваясь, чтобы над котлованом возвышались фрагменты около 15 см длиной, но не более этого значения. Попутно этой же арматурой необходимо прижать к стенкам выборки полоску рубероида, которая послужит для фундамента гидроизоляцией.

Свяжите внутри котлована из арматуры сетку с ячейкой в 400×400 мм, да так, чтобы ее торцы  спрятать в фундаменте дома(придется поработать перфоратором), привязывая таким образом крыльцо к основной постройке. Высота подъёма сетки 70 мм.

Прикрутите к металлическим столбикам пятнадцатисантиметровую полоску OSB, образуя опалубку для первой ступени, и установите внутри ее контура верхнее армирование. Высота заложения последнего должна быть на 30-40 см ниже бортика опалубки. Как и в первом случае, торцы арматуры утапливаем в цоколь дома.

Еще раз вернитесь к опалубке. Немного приподнимите ее торцы таким образом, чтобы по направлению от дома образовался слив с углом в 1-2градуса, но при этом верхние грани OSB находились в одной плоскости. Если этого не сделать сейчас, то после изготовления порожка придется натирать маяки и организовывать этот самый уклон на каждой ступени отдельно.

Как сделать крыльцо в частном доме

После этого залейте контур бетоном и стяните по опалубке, как по маякам стяжку.

Подождите пару дней, пока ступенька немного высохнет, и расчертите на ней контуры следующего подъём. Потом насверлите по периметру разметки гнезда и соорудите еще один арматурный частокол высотой, как и раньше, в 150 мм. А потом обтяните вокруг него еще одну опалубку.

Этот слой уже не нуждается в таком тщательном армировании. При желании там можно ограничиться одной проволочной сеткой.

Наконец, технология изготовления третьей последней ступеньки полностью дублирует ниже рассмотренную.  Тот же расчерченный мелом контур, тот же забор из кусочков арматуры, та же OSB опалубка.

Кода крыльцо немного подсохнет, срежьте с него шпателем все наплывы, заделайте раствором раковины и вообще окультурьте «корявости». Плитку сегодня принято клеить на тонкослойный состав, а не укладывать как в советское время на песчано-цементный раствор, а потому все должно быть гладко и аккуратно.

Разновидности лестниц

Самыми удобными межэтажными конструкциями считаются обычные маршевые. Расчет лестницы этого типа произвести несложно. Однако, к сожалению, маршевые конструкции обычно занимают в помещении очень много места. Поэтому хозяева загородных домов предпочитают использовать винтовые лестницы с забежными ступенями. Такие модели не так удобны в эксплуатации, зато очень гармонично вписываются в интерьер холла и не загромождают пространство.

Очень часто в загородных домах устанавливаются также поворотные конструкции с забежными ступенями. Лестницы этого типа позволяют экономить пространство, и при этом они несколько более удобны, чем винтовые.

Расчет деревянной постройки

Чтобы правильно сконструировать деревянную лестницу, вам понадобятся следующие параметры:

  • высота подступенка;
  • длина строения (для подсчета требуется умножить ширину устройства на количество ступенек);
  • ширина строения;
  • глубина ступенек;
  • ширина ступени, ее нужно делать по ширине ступни;
  • длина проема (высчитывают длину от проема до нижней ступеньки);
  • толщина ступенек;
  • ширина кросоура;
  • высота проема (ее высчитывают по длине от потолка до пола по краю лестницы);
  • количество ступенек (для вычисления следует разделить высоту устройства на высоту подступенков).

Просчитать нужно все элементы

Угол наклона лестницы

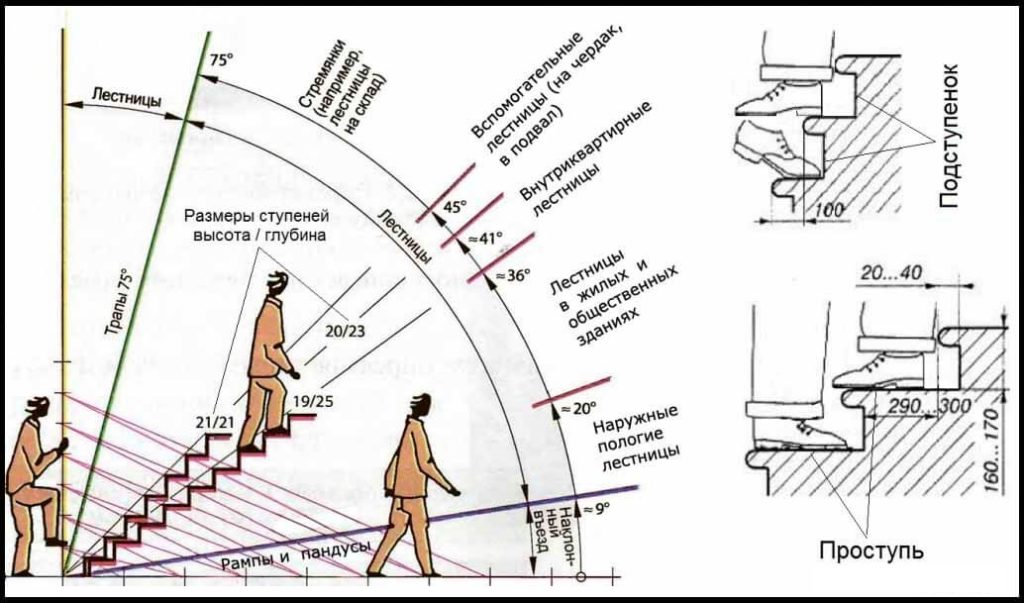

Угол лестницы определяется в зависимости от назначения и места установки.

По назначению все лестницы можно разделить на следующие группы:

  • пандус — до 9°;
  • уличные лестницы (крыльцо) — приблизительно 20°;
  • лестницы в жилых и общественных зданиях — от 20° до 36°;
  • внутриквартирные — от 36° до 41°;
  • вспомогательные лестницы — от 41° до 45°;
  • стремянки и приставные лестницы — до 75°;
  • пожарные лестницы — от 75° до 90° с креплением к стене здания.

Приведены нормативные значения, которые могут изменяться в зависимости от места расположения и назначения. В том случае если помещение не позволяет разместить лестницу согласно общепринятым нормам, от них можно и отступить, но вы должны быть готовы к возможному дискомфорту. В таком случае обязательно устанавливать перила на лестницы для безопасного передвижения.

Отклонения от стандартных параметров часто происходит при разработке индивидуальных проектов, в таком случае проектировщик должен все тщательно просчитать.

Рассмотрим подробнее причины, по которым определяются углы наклона лестниц в разных местах эксплуатации.

Уличная лестница

Лестницы, расположенные в общественных местах:

  • парки;
  • дворы;
  • крыльцо.

Угол наклона определен из расчета плавного подъема и спуска для людей разного возраста и физической подготовки. На таких лестницах высота ступени находится в пределах 130 мм, угол наклона составляет порядка 20°.

При уменьшении угла наклона получается очень пологая лестница, в таком случае удобнее будет сделать плавный спуск (пандус). По строительным нормам пандусом должны быть оборудованы все входы в жилые и общественные здания в целях создания комфортной среды для маломобильных групп населения.

Маршевая лестница

Различия угла маршевых лестниц, внутриквартирных и в местах общего пользования оговорены в нормативных документах ГОСТ. Оптимальный угол наклона лестницы на второй этаж варьируется в пределах от 36° до 41°.

Все это обусловлено стремлением сократить занимаемое лестницей пространство. При таком наклоне лестницы нет значительных нагрузок при подъеме для человека.

Винтовая

Что касается винтовых лестниц, тут все намного интереснее. Такие лестницы занимают минимальную площадь. Хоть многие считают, что у винтовых лестниц нет угла наклона, это не совсем так.

Безусловно, сама конструкцию должна располагаться строго вертикально, иначе подъем по ней будет проблематичный. Но не стоит забывать, что в зависимости от того, как будут расположены ступени, тоже регулируется угол подъема.

Если спроецировать траекторию винтовой лестницы на плоскость, будет видно, что угол подъема также будет составлять порядка 41°.

Приставная лестница

Применение приставных лестниц и стремянок очень обширное, это обусловлено их функциональностью:

  • Стремянки используются при угле наклона от 60° до 75°.
  • Приставные — с углом наклона от 70° до 90°.

Максимальный угол наклона применяется для пожарных эвакуационных лестниц с обязательным креплением к стене здания.

Лестница на чердак и в подвал

Для связи с чердачным и подвальным помещениями возможно использования приставной лестницы или складной.

В том случае если пространство позволяет, удобнее установить стационарную лестницу.

По той причине, что такие лестницы используются намного реже основных, допустимо увеличение уклона лестницы до 50° и уменьшение размеров проступи до 21 см.

Для таких лестниц обязательно должны быть предусмотрены поручни для безопасного передвижения. Спуск по таким лестницам лучше выполнять спиной вперед.

Комфортные значения уклона

Наиболее комфортными углами для лестниц являются 40-50°. Однако сооружения с такими значениями являются громоздкими и применяются в больших зданиях. Конструкции со значениями 30-36° компактных габаритов, однако не удобные. Подниматься станет удобно, но спускаться не слишком. До того, как рассчитать лестницу стоит изучить все пространство помещения, в котором планируется монтаж. Его необходимо использовать рационально. Именно поэтому следует рассчитывать конструкцию, которая станет занимать минимум пространства. Если планируется установка более 3 ступенек, то в обязательном порядке придется монтировать перила. Шириной ступеньки должны быть 28-30 см, высота 15-18 см. Причем при одинаковых размерах их всех повышается безопасность использования.

Как считать уклон лестницы: в градусах или процентах

Каким же должен быть комфортный и безопасный угол уклона? При разработке лестниц в жилых домах, придерживаются определенных правил

Важно, чтобы каждому жильцу было удобно, как спускаться, так и подниматься. Угол наклона таких лестниц составляет примерно от 25 до 30ᵒ. Каждый наверно уже успел заметить, что, чем больше градус, тем более пологой выходит лестница, а чем больше – тем круче

Учитывайте это при создании плана вашего строения

Каждый наверно уже успел заметить, что, чем больше градус, тем более пологой выходит лестница, а чем больше – тем круче. Учитывайте это при создании плана вашего строения.

Если вы хотите внести в интерьер немного необычности, вы можете использовать нестандартные лестницы. Они могут быть выдвижными, винтовыми, а самый необычный вариант, пожалуй, это «гусиный шаг».

Рекомендуемый по ГОСТу угол наклона – 35-40 ᵒ. Такой угол наклона – идеальный, лестница получается абсолютно безопасная.

Согласно ГОСТу, рекомендуемый угол наклона должен составлять 35-40 градусов

Виды лестниц и углы уклона:

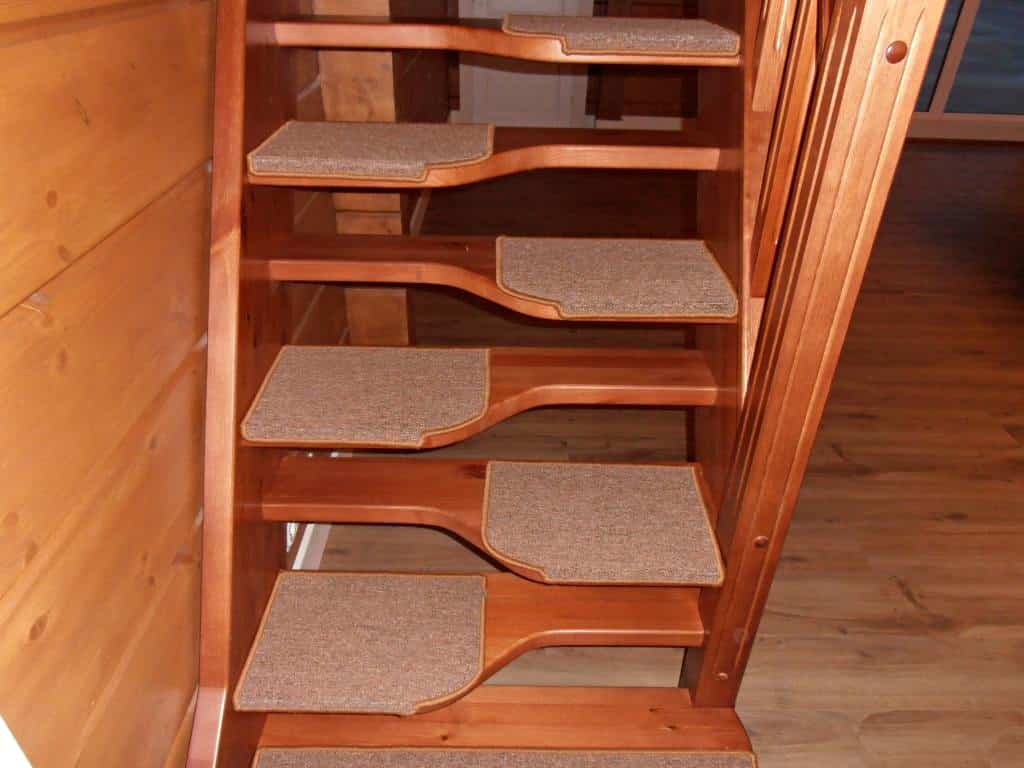

  1. Лестница «Гусиный шаг» представляет собой конструкцию, разделенную пополам, где ступени имеют разную высоту. Этот вариант смотрится довольно необычно и ново, занимает немного свободного места, но стоит учитывать, что пользоваться ей не совсем комфортно, да и разработка конструкции довольно сложно. Именно поэтому лучше отдать предпочтение стандартным маршевым или винтовым конструкциям. Угол ее наклона обычно составляет 55ᵒ. А максимальный допустимый угол наклона – 60ᵒ.
  2. Винтовая лестница почти не умеет угла наклона, он для нее не столь важен. Однако, большое значение уделяют размеру ступенек и расстоянию между ними. От этого зависит безопасность и комфортное передвижение.
  3. Все виды наружных, уличных, чердачных, подвальных лестниц относятся к отдельной категории. Для них стандарты ГОСТа не подходят, а стандартный угол наклона составляет 60-65ᵒ, однако, они должны быть снабжены перилами и поручнями, они обеспечивают вашу безопасность.
  4. Еще один вид лестниц – переносные лестницы. Они не относятся к лестницам, которые устанавливают в домах, однако, и для них существуют определенные правила.

Угол наклона переносных конструкций должен быть примерно от 75-90ᵒ.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

  • пандусы и пологие лестницы с углом, не превышающим 30°;
  • стандартные межэтажные конструкции входят в диапазон 30° – 45°;
  • приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
  • свыше 75° – стремянки, вспомогательные конструкции, используемые редко.


Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.


Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.


Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.


Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Максимальный наклон

Для каждой разновидности объекта существует максимальный показатель в (угол наклона) градусах. Лестницы бывают бытовые, приставные, пандусы, хозяйственные или эвакуационные. Для внутреннего назначения практически никогда не применяют уклон менее 30 градусов.

Максимальный угол для бытовых объектов, которые находятся внутри жилых помещений, составляет 45 градусов. Для пандусов этот показатель еще меньше. При создании такого объекта недопустимо делать наклон плоскости более 30 градусов.

Но вот для приставных лестниц максимальный уклон может достигать практически 75 градусов. Но в жилом помещении такой архитектурный объект применим мало. Также эвакуационные лестницы могут иметь наклон свыше 75 градусов. Но это специфические разновидности

Поэтому во внимание следует брать максимальный показатель уклона в 45 градусов для жилых помещений. Несколько увеличить этот параметр допускается только в условиях очень ограниченного пространства

Чтобы угол наклона лестницы на второй этаж был комфортным как при подъеме, так и при спуске, необходимо учесть не только максимальный, но и минимальный наклон. Если габариты помещения позволяют, можно делать наклон плоскости от 40 градусов.

Но даже при достаточно большой площади помещения лестница не должна быть наклонена менее 30 градусов. Подъем будет удобным, но спускаться будет довольно тяжело и даже опасно.

Чтобы избежать подобных неприятностей, следует перед возведением произвести расчеты

Также необходимо уделить внимание перилам. Если в конструкции присутствует более трех ступенек, этот элемент лестницы просто необходим

Комфорт повышает одинаковая величина ступеней.

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы).

Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

На прилагаемом рисунке: АС – середина марша, A – центр закругления, BAC – вертикальная линия, DE – граница между прямыми и забежными ступеньками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Метод пропорций может использоваться для расчета Г-образных лестниц

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

  • Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
  • Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

  • Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
  • Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
  • Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
  • Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
  • Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Расчет поворотной лестницы с забежными ступенями

Такая конструкция позволяет сэкономить место без устройства промежуточной площадки. Поворот выполняется за счет изменения формы ступеней. Это позволяет сэкономить на материале. При устройстве таких конструкций следует иметь в виду то, что угол в 90 градусов должен выполняться с изменением формы не менее 3-4 ступеней.

Выполнить расчет забежной лестницы проще всего, воспользовавшись графическим изображением. Построение чертежа должно выполняться с учетом того, что разница в ширине по обеим сторонам у ступеней на повороте не должна быть более 100 мм.

На листе бумаги начертите схему лестницы в проекции сверху. Далее изобразите на ней ступени. Рассчитать размеры поворотных элементов в самой узкой и самой широкой части при этом будет не слишком сложно. Ниже можно видеть пример такой схемы.

Расчет лестницы с поворотом или без в наше время несложно сделать и еще более простым способом: воспользовавшись онлайн-калькулятором. Всего доброго!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
