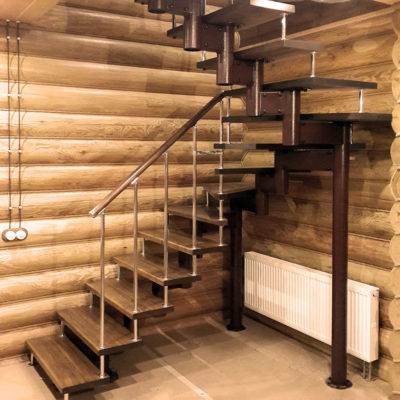

Модульная лестница: 2 варианта конструкции

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Устройство

Самый сложный и ответственный этап в монтаже лестницы — это конструирование хребта из модулей. Их нужно правильно установить, состыковать, при необходимости развернуть в нужном направлении и прочно соединить, руководствуясь инструкцией на видео.

От этих процессов зависит надежность и долговечность всей конструкции. Для межмодульных соединений используются трубы из сверхпрочных сплавов, что гарантирует прочность крепления и безопасность дальнейшей эксплуатации устройства. К готовому каркасу крепятся ступени, выполненные из древесины, пластика или других материалов. Завершающим этапом установки любой конструкции является монтаж поручней и балясин, материалы для которых также подбираются согласно чертежу.

Размер ступеней.

Рекомендованные значения.

Мастер Новицкий Олег Вадимович в книге «Современные лестницы. Проектирование, изготовление, монтаж. »

(наилучшие рекомендации автору и этому изумительному труду)

упоминает рекомендованные и неоднократно проверенные практикой значения для подъема (h) и проступи (a) ступеней:

h x a = 150×300, 160×300, 170×290 мм .

Эти размеры хороши, но к сожалению не могут быть использованы если дом уже построен и общая высота лестницы (H) не кратна отдельно взятой ступени (h).

В таком случае мы можем обратиться к формулам расчета:

Формула удобства и формула безопасности.

Широко известна формула удобств:

Согласно этому соотношению лестница будет наиболее удобной.

Лестница считается безопасной если сумма размеров (с) ширины проступи и высоты подступенка равняется 45 см. (30+15, 27+18, 25+20).

Соответственно данное уравнение носит название формулы безопасности.

Трудность в том, что данные формулы применимы в небольшом диапазоне размеров и не всегда удается реализовать необходимую пропорцию на практике. В таком случае следует с минимальным отклонением «попасть» в указанные формулы или воспользоваться универсальной формулой Блонделя, которая учитывает средний шаг человека. (подробнее ниже ).

В спец. литературе под авторством Самойлова В.С. «Современный загородный дом» рекомендована следующая таблица:

Высота и ширина ступеней при их различном количестве ступеней и уклоне

Обратите внимание: в одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (ступеней). Предельная высота ступени 220 мм. (СНиП 21-01-97)

(СНиП 21-01-97)

Предельная высота ступени 220 мм. (СНиП 21-01-97)

Для проектирования простой деревянной лестницы на косоурах замерьте высоту между этажами (расстояние по вертикали от пола нижнего этажа до пола верхнего).

К слову высота между этажами — это самый «больной» размер. В домах из камня сплошь и рядом встречаются отклонения от проекта на 4-5 см, а деревянные подвержены усушке и усадке (до 15 см. на этаж). В идеале следует дождаться полной усушки сруба за несколько лет.

Также размеры для расчета лестницы лучше снимать когда настелены чистовые полы или четко задавать горизонтальные уровни высот.

Итак, пусть высота в нашем случае: H = 278 см.

Выбираем высоту подступенка: пусть h = 18 см. разделив высоту между этажами на высоту подступенков получается необходимое кол-во ступеней: 270. 18 = 15

Для определения оптимальной ширины ступени используйте формулу удобств. a — h = 12. h = 18 см. Удобная ширина проступи: a = 12 + h = 30 см.

Т.о необходимо 15 ступеней шириной 30 см. и длиной зависящей от ширины проема в межэтажном перекрытии.

Проверям лестницу по формуле безопасности: a + h = 46 + 3 см

В данном случае: 18+ 30 = 48 см.

Лестница безопасна и удобна в эксплуатации.

( Данный пример вычислений приводит Столяров А.Н. «Строим лестницы». )

Французский архитектор и инженер ещё в далеком 1672 г. предложил следующее соотношение:

в котором S — это средний шаг человека, который лежит в пределах 600 — 640 мм .

Т.о. формула Блонделя может быть преобразована в неравенство:

600

Нижним приемлемым для практики результатом будет min. подъем ступени:

h = 120 мм, a = 400 мм, уклон 17 градусов. С меньшим углом выполняют уже не лестницу, а пандус (рампу) — пологую наклонную площадку.

h = 220 мм, a = 200 мм, уклон 48 градусов. На верхнем пределе формулы Блонделя получается не самая удобная лестница пригодная к эксплуатации только при движении лицом к ступеням.

Спуск по лесенке опаснее чем подъем, следовательно удобство использования оценивают на движении вниз.

Пример размышлений мастера согласно формуле Блонделя:

Замеряем высоту между этажами H = 3050 мм.

Определяем подъем ступеней h путем деления H на возможное число подъемов (n).

При 17 подъемах: h = H / n = 3050 / 17 = 179.4 мм. При 18: h = H / n = 3050/18=169.4 мм. При 19: h = H / n = 3050/19 = 160.5 мм.

Далее вычисляем линию хода: А = 5000 мм

Длина линии хода не должна быть меньше высоты между этажами (H) (иначе лестница будет непрактично крутая ).

В нашем примере: А (5000) > H (3050)

При n = 18 проступь a = 5000 / ( n — 1 ) = 294мм.

(n-1) Действительное число ступеней на 1 меньше расчетного значения. Данный факт легко принять если первую ступень считать на уровне пола.

Параметр шага по Блонделю: 169 x 2 + 294 = 632. Следовательно размер приемлем, органичен и лежит в пределах среднего шага человека.

Т.о. мы определили ширину проступи и высоту подступенка для удобного перемещения, однако этого недостаточно для возведения комфортной и безопасной лестницы.

Только что в размышлениях была упомянута линия хода (А). Давайте рассмотрим подробнее этот и другие параметры, которые необходимо учитывать при проектировании лестницы.

Ступеньки на больцах

Система больцевой лестницы устроена таким образом, что одна боковина каждой ступени заделана в капитальную стену, к которой примыкает, а другая боковина подвешена на несущих перилах с помощью металлических стержней и больцов — специальных болтов, предназначенных для этого. При видимой легкости эта конструкция не уступит другим по прочности.

Стены для крепления больцовой системы могут быть бетонными, каменными или из клееного бруса. Крутые лестницы на второй этаж в частном доме изготовляются при помощи именно этого вида закрепления деталей, а также с использованием ступеней, которые называются «гусиный шаг» и позволяют сэкономить площадь, занимаемую лестницей.

Изготовление модульной лестницы своими руками

Безусловно, гораздо проще купить готовую, чтобы собрать ее в строгом соответствии с прилагаемой инструкцией. Но если мужчина любит облагораживать свое жилище самостоятельно, тогда можно воспользоваться основными рекомендациями экспертов по изготовлению лестниц универсального модульного типа.

Самодельная модель

Подготовительный этап

Первым делом необходимо рассчитать все параметры, чтобы составить приблизительный чертеж. Реализовать эту идею не сложно, нужно просто учесть несколько основных нюансов:

  1. Необходимо создать план помещения, в котором будет установлена готовая лестница. Лучше всего воспользоваться специальными компьютерными программами либо миллиметровой бумагой. Результат должен получиться масштабным.
  2. На бумагу нужно нанести боковой разрез комнаты, указав точную высоту потолка. Чтобы не допустить самых распространенных ошибок, необходимо воспользоваться точками начала и окончания лестничного пролета. Все данные должны соответствовать уровню нижнего и верхнего этажа. Если мастер уже знает точную высоту и ширину, тогда можно рассчитать по классической формуле гипотенузу всей длины. Полученную цифру делят на оптимальную высоту одной ступеньки.
  3. Нужно максимально расписать все нюансы будущего строения. Ступени лучше всего фиксировать на высоте 16 см друг от друга.
  4. На схеме помещения размещают проекцию лестницы в горизонтальном виде.
  5. Мастеру понадобится общий чертеж модулей, которые абсолютно идентичны по внешнему виду и размеру.

Составление подробного чертежа

Основной этап

Максимально ответственно нужно подойти к сборке изделий модульного типа. На первом этапе осуществляется подготовка материала для изготовления прочных ступеней. Для этих целей идеально подойдет древесина твердых пород. Желательно использовать те доски, толщина которых составляет 5 см. Соединять заготовки можно не только клеем, но и шурупами.

Если мастер не хочет возиться с изготовлением ступенек, тогда их можно приобрести в специализированном магазине. При выборе нужно ориентироваться на личные предпочтения и особенности помещения.

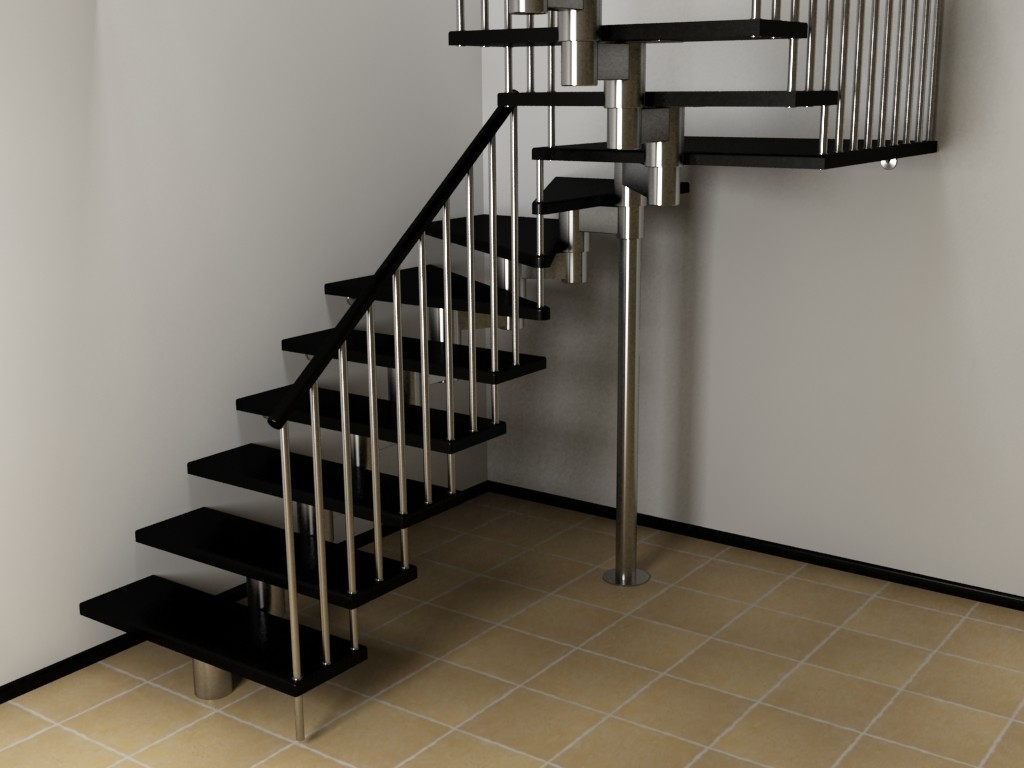

Идеальный вариант для новичков

Все дальнейшие действия должны соответствовать следующей схеме:

  1. Необходимо подготовить модули для фиксации ступенек. Самостоятельно изготовить круглые заготовки в домашних условиях без соответствующих навыков просто невозможно. Именно поэтому лучше заранее заказать модули в специализированной компании, предоставив им свои чертежи и расчеты. Самостоятельно можно соорудить прочные элементы квадратной формы. Для этих целей идеально подойдут профильные трубы со стенками толщиной 0.6 см. Надежная фиксация соединений возможна только при помощи сварочного аппарата или болтов.
  2. Нужно подготовить небольшие бетонные площадки для монтажа основных несущих опор.
  3. На этом этапе осуществляется нарезка подходящей по размеру трубы на нужное количество частей. Заготовки должны соответствовать ранее подготовленному чертежу.
  4. Во всех элементах нужно проделать небольшие отверстия для болтового соединения.
  5. Мастер должен собрать модульное сооружение, параллельно фиксируя заготовки к забетонированным опорам.
  6. Система подлежит дополнительному усилению. Для этого можно соорудить несколько небольших сварочных швов. К лестничным модулям обязательно приваривают металлический уголок. Благодаря этому получится утонченная окантовка ступеней.
  7. Все металлические элементы необходимо очистить от следов ржавчины, чтобы нанести качественное лакокрасочное средство.
  8. Монтаж подготовленных ступенек.
  9. Остается только установить надежное ограждение. Оно может быть кованным либо деревянным. Выбор зависит от личных предпочтений мастера.

После всех проделанных манипуляций остается только убедиться в надежности всех соединений. В собранном виде она должна соответствовать основным нормам безопасности.

Универсальная угловая модель для дачи

Особенности модульных лестниц

Такие модели устанавливаются между этажами, при высоте не более 3,5 метров. Простая сборка, легкий монтаж модульных конструкций позволяет человеку без особых навыков монтажа, полностью собрать лестницу за небольшой промежуток времени. Абсолютно все изделия собираются по аналогии обычного конструктора, вне зависимости от их сложности.

Из таблицы видны плюсы и минусы модульных лестниц:

ПреимуществаНедостатки
  • Детали и элементы для их соединения одинаковые для каждой конструкции;
  • Владелец сам подсчитывает количество необходимых элементов, подбирает дизайн, определяет нужную высоту, выбирает форму конструкции;
  • Им не требуется много свободного пространства для их монтажа;
  • При необходимости полномасштабной перепланировки здания, изделия легко разбираются и легко возводятся на новом месте.
  • Особенности крепления ступенек, позволяют отдельно не усиливать их края.
  • Материал, используемый при изготовлении деталей, увеличивает срок службы.
  • Относительно невысокая цена.
  • Любая конструкция модели может стать украшением любого интерьера.
  • Нет возможности самому регулировать необходимую высоту ступенек;
  • Существует вероятность незначительного искривления , из-за неплотного прилегания элементов между модулями;
  • Со временем конструкция начинает провисать.

При креплении элементов шпильками, существуют такие неприятные нюансы, как: расслабление резьбового соединения, что приводит к качению конструкции  и необходимости периодически подтягивать гайки на шпильках; достаточно сложная сборка.

Не идеален и метод сборки «на струбцине». Вся нагрузка попадает на верхний и нижний модули, а допустимо 250 кг.

Почему именно деревянная лестница

Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.

Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели

Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.

Расчет конструкции модульных лестниц

Рассчитать модульную лестницу можно в программе ArchiCAD. В случае, если навыков работы в этой программе нет, то можно для этого воспользоваться on-line калькуляторами, которые довольно просты в использовании. Для этого достаточно задать, угол наклона, высоту между этажами и прочее. В случае, если уверенности нет, что самостоятельно сможете посчитать и подобрать, то лучше эту работу доверить профессионалам. Они смогут без труда рассчитать ту лестницу, которая была выбрана, составить смету, а также дать дельные советы по монтажу модульной конструкции.

В заключение отметим, что модульные лестницы способны придать интерьеру незабываемое впечатление

При выборе необходимо строго обращать внимание на качество крепежных элементов, косоур, а также деревянные детали, которые должны быть без повреждений. Если же возникают какие-то сомнения, то лучше всего всю работу по выбору и установке доверить профессионалам, так как лучше заплатить за работу, чем потом самому заниматься переустановкой, если она будет выбрана и смонтирована неправильно, что приведет к дополнительным затратам

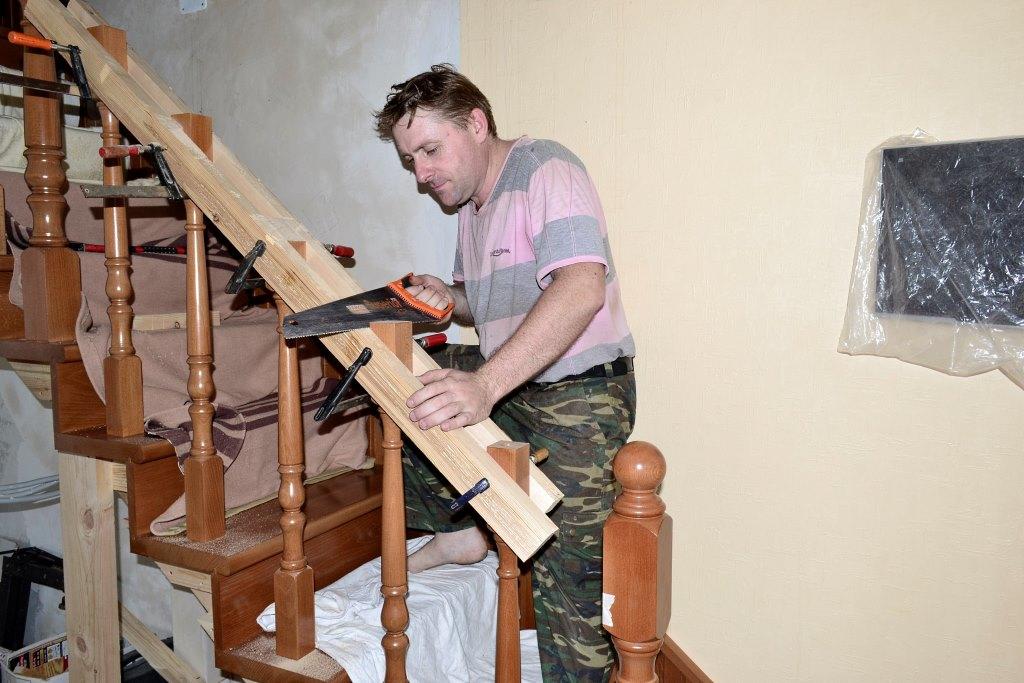

Как производится установка лестницы из дерева

Практически любую лестницу из дерева: от простых конструкций, до винтовых (например, лестницу ЛС-01у от компании Темп) можно установить самому.

Для того, чтобы собрать деревянную лестницу своими руками необходимо запастись: нарезанными элементами, шуруповертом и металлическими уголками, анкерами, шпильками, саморезами и гвоздями. Дерево для лестницы можно нарезать самостоятельно в домашних условиях (если вы хотите немного сэкономить и, вместе с работой, не оплачивать налог с предприятия). А можно заказать готовые детали у профессионалов: опытный столяр изготовит элементы даже для сложной конструкции.

Перед работой обязательно должна быть составлена смета, которая подготовит жильца к предстоящим расходам.

Установить лестницу в доме можно самостоятельно, но перед этим необходимо подготовить инструменты для работы

Установка деревянной двухмаршевой лестницы с промежуточной площадкой включает такие этапы:

  1. Монтаж промежуточной площадки. На подпорных брусьях размещается прямоугольная площадка, усиленная посередине ребрами жесткости.
  2. Установка косоуров. Косоуры крепятся к чистовым полам при помощи металлических уголков. Тетивы вдоль стенок фиксируются к ним при помощи шуруповертов.
  3. Монтаж откосов по периметру прохода на второй этаж (высота откосов должна равняться толщине пола второго этажа, на лестничном марше – высоте подступенка).
  4. Установка опалубки (подступенков, если лестница закрытая и перекрытий для открытых конструкций).
  5. Монтаж ступеней на опалубку. Проступи монтируются при помощи гвоздей и саморезов или врезаются в тетивы.
  6. Шлифовка и шпаклевка конструкции.
  7. Установка балясин, ограждений и поручней при помощи анкеров или шпилек.
  8. Окраска лестницы в нужный цвет и покрытие конструкции лаком в несколько слоев.

Чтобы лестница была прочнее, косоуры можно стянуть металлическими, нарезными стяжками на расстоянии в несколько ступеней.

Модульные лестницы — сборка своими руками

В домах с несколькими этажами или многоуровневых квартирах для объединения пространства неизбежно используются лестницы. Типы их конструкций могут быть самыми разнообразными: могут монтироваться на больцах, на косоурах и тетиве, крепиться к одной центральной опоре или сочетать в себе несколько конструктивных решений.

Сейчас, благодаря современным технологиям и высококачественным материалам, существуют сборные конструкции, так называемые модульные лестницы – сборка своими руками которых производится по частям как огромный конструктор. На нашем сайте вы можете посмотреть наглядные примеры — модульные лестницы на фото в частных домах. Благодаря которым станет понятно, что это удобное и несложное конструктивное решение.

Собираем модульную лестницу

Важные замечания

Чтобы лестница эксплуатировалась долго и не вызывала нареканий, необходимо учесть следующие замечания:

  • прежде, чем устанавливать вертикальные опоры, необходимо под них подготовить бетонные площадки. Они выполнят функцию несущего фундамента;
  • боковые опорные кронштейны разрешается монтировать только в бетонную капитальную стенку, толщиной от 20 сантиметров;
  • если лестница монтируется к деревянному полу, то предварительно лаги необходимо усилить.

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

        • Сделать процесс установки быстро;
        • Самостоятельные чертежи сэкономят средства;
        • Включить в процесс разработки плана будущей конструкции фантазию;
        • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
        • Ощутить себя настоящим хозяином дома;
        • Исключить банальные шаблоны из стен собственного дома;
        • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Лестница 180 градусов: расчет поворотных ступеней

Конструкция с поворотными ступенями дает возможность выгодно сэкономить площадь. Кроме того, забежные ступени смотрятся изящно и стильно, а по безопасности (если расчеты проведены с учетом государственных стандартов, строительных норм и правил) не уступают одноуровневым площадкам.

Забежные ступени можно рассчитать при помощи:

  1. Метода подъема. В основе способа лежит использование оси координат. По оси х размещаться высота подступенок, по у – ширина ступени. Область поворотных ступенек, в этом случае, выделяется окружностью, равномерно делится на секторы и переносится на проекцию с учетом оптимальных величин и особенностей схемы.
  2. Метода пропорции. Основан на равномерном размещении основных ступеней касательно поворотных. Поворотные ступени, в этом случае, строятся по средней линии марша (которая смещается к центру поворота) и средней оси поворотной площадки. Расчеты основываются на оптимальных значениях ширины проступи в наиболее узком месте и в области пересечения сторон ступеней со средней линией марша.

Оба метода позволяют получить точные расчеты и чертежи будущей конструкции с поворотными ступеньками.
