Правила устройства канализационных труб
Проект канализации в частном доме представляет собой обстоятельную схему деталей всех разводок и подсоединений. В зависимости от числа приборов слива, разрабатывается схема внутренней канализации. Если строится двухэтажный дом, экономичнее размещать сантехнические приборы недалеко от коллектора. Главный стояк прокладывается по вертикали по всем этажам, к нему последовательно присоединяются отводы к сантехническим приборам.
Как провести канализацию в частном доме своими руками
При монтаже следует придерживаться следующих принципов:
- узлы подсоединения в стенах необходимо герметизировать специальным составом;
- при монтаже внутренней канализации в частном доме рекомендуется размещать аэратор на расстоянии не более 6 м от водяного клапана сантехнического прибора.
Для информации. Водяные клапаны препятствуют возникновению канализационных запахов в доме. Их конструкции отличаются между собой лишь габаритами. Вода выступает в роли пробки. Цель установки воздушных клапанов – не дать разрядиться воздуху в системе при сливе большого объема воды и не пропустить зловонные запахи в помещение.
Ценные советы
Безусловно, монтаж канализации в частном доме по схеме – это самый несложный этап строительства, но и на этой стадии встречаются подводные камни:
- Покупая комплект канализационных труб, необходимо проверять наличие резиновых прокладок в раструбе. Они часто теряются;
- Требуется соблюдать нормативный уклон труб. При диаметре 110 мм уклон должен быть на один метр два см, соответственно 50 мм – 3,5 см, 40 или 32 мм – 4 см. Для удобства расчерчиваются метки на стене по принципу прямоугольного треугольника. По наклонной гипотенузе этого треугольника закрепляются к стене клипсы-держатели труб или хомуты примерно через полметра;
- Выход канализационной трубы из унитаза следует делать из двух углов по 45, при этом в основную магистраль монтируется тройник с пробкой, чтобы можно было прочищать при засоре;
- Все отводы к сантехническим приборам от магистрального трубопровода подсоединяются также под плавным углом, на тупиковых концах устанавливаются заглушки-пробки для удобства прочищения;
- При выходе из дома в канализационной линии должна быть установлена ревизия, благодаря которой можно будет прочищать затор.
На поворотах канализационных труб под прямым углом скапливаются твердые частицы стоков. Это приводит к засорам поворотов, которые чистить всегда труднее. Поэтому следует применять фитинги под 45 градусов.
По технологии работа с ПВХ-трубами довольно проста, поскольку изделия можно уменьшить до необходимого размера. По сравнению с металлическими, канализационные детали из ПВХ позволяют быстро и легко проводить канализацию на даче или в загородном доме.
Соблюдение правил монтажа обеспечит долгую и стабильную работу системы без засоров.
Расположение трубопроводов
Проектирование канализационной системы включает в себя прорисовку схемы, в которой разрабатываются все детали, включая оптимальное размещение всех задействованных сантехнических приборов и септика, перечисляются все типоразмеры труб. Наличие подробной схемы позволяет грамотно провести канализацию в частном доме.
В сравнении с такими строительными работами, как электромонтаж, прокладка водопровода, канализация загородного дома по схеме считается самой простой при монтаже
Подобрать схему и правильно сделать по ней канализацию, исходя из индивидуальных условий и потребностей, очень важно для воплощения мечты создать комфорт в своём доме
Оборудование локальной канализации на даче с септиком
При редком использовании канализации можно обойтись простой системой. Таким удобным вариантом может стать выгребная яма или накопительная емкость. Но при частом посещении дачи лучше оборудовать септик. Приобретать устройство лучше у производителя. Оптимальный материал – стеклопластик. Организация обойдется недешево, но хозяин сможет сэкономить время и силы. Но если есть желание самостоятельно сделать септик, то потребуется ознакомиться с его видами.
Разновидности септиков своими руками:
- Монолитный вариант из бетона. Потребуется много времени и сил на постройку, но в итоге получиться герметичная конструкция.
- Кирпичный. Нельзя устанавливать на пучинистых грунтах. Стенки камер потребуется отштукатурить. Герметичность достигается при использовании специальных смазок.
- Бетонные кольца. Также нельзя монтировать на пучинистых почвах.
- Металлический. Склонен к коррозии, поэтому к установке не рекомендуется.

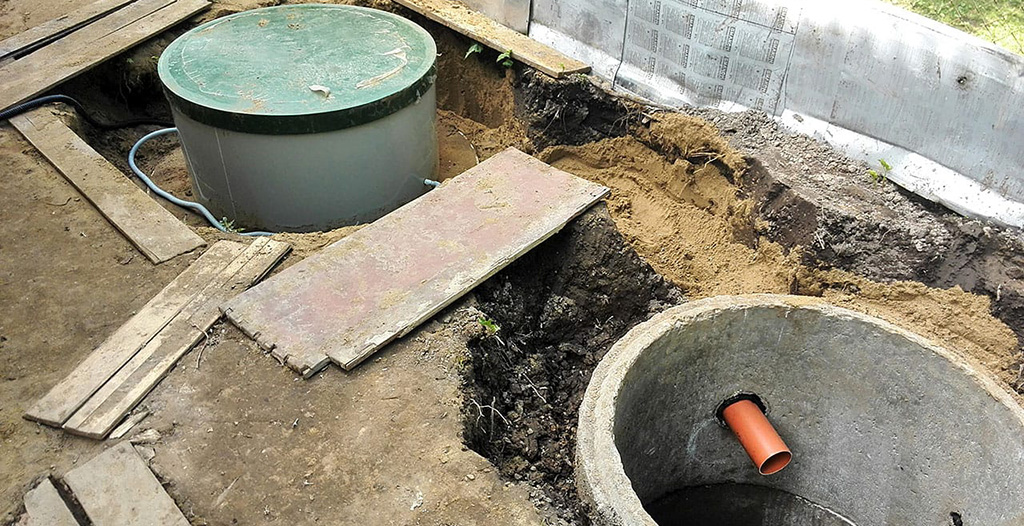

Наиболее простая установка наблюдается с септиком из бетонных колец. Размеры камер должны быть внушительными, так как в конструкции накапливается трехдневная норма. Оптимум для трех жильцов – 2.5- 3 куб м.
Устройство септика
Пример септика с биологической очисткой на даче.
Есть септики разных конструкций. Емкости делают из пластика, железобетона, кирпича, металла.
По способу обработки отходов все системы можно разделить на следующие:
- с биологической очисткой;
- требующие откачки ассенизаторской машиной;
- фильтрация сточных вод осуществляется через почву.
Последний вариант дешевый, поэтому широко используется на дачах.
Двухкамерный септик
Коллектор из 2 секций, соединенных между собой трубой для перелива, считается наиболее удобным. Его легко построить своими руками.
Сначала с учетом санитарных требований выбирают место на участке, делают котлован глубиной 3 м. На дно ямы насыпают подушку из песка, ее толщина должна быть не менее 15 см. После этого устанавливают опалубку, ее укрепляют арматурой. Для этого используют металлические прутья, между собой их связывают проволокой.
Дно первой секции заливают бетоном раствором, после его высыхания получится герметичный отсек. Здесь сточные воды будут разделяться на фракции и отстаиваться. Крупные включения осядут на дно, а осветленная вода через трубу перельется в соседнюю секцию. Чтобы твердые остатки лучше разлагались, в первый отсек заселяют анаэробные бактерии.
При строительстве второй секции дно не делают, но насыпают толстую подушку из щебня и песка. Она будет служить фильтром. Резервуар сооружают из железобетонных колец, поставленных друг на друга, или возводят монолитную конструкцию. Переливную трубку устанавливают между 2 секциями, она должна быть проложена под уклоном. Обязательно делают люк и вытяжку, сверху септик закрывают плитой.
Можно соорудить не 2, а 4 резервуара, тогда вода будет очищаться лучше. Такой септик придется чистить 1 раз в 2 года.
Местоположение элементов канализации
Выбирая место для элементов наружной канализации, приходится добиваться одновременного выполнения нескольких условий:
- Наружная канализационная магистраль не должна пересекаться с трубопроводом системы водоснабжения.
- Должна быть предусмотрена возможность подъезда к очистному сооружению ассенизационной машины.
Очистное сооружение на дачном участке
Очистное сооружение должно располагаться на определенном расстоянии от нижеперечисленных объектов:
- дом и другие постройки с фундаментом: не менее 5 м;
- колодец: не менее 30 м (нормами установлено расстояние в 50 м, но далеко не каждый дачный участок имеет достаточные для соблюдения этого правила размеры);
- дорога: не менее 5 м;
- соседние участки: не менее 3 м.
При выборе места для очистного сооружения следует помнить и о том, что чем дальше оно будет расположено от дома, тем глубже его придется зарывать (подводящая труба должна иметь достаточный уклон). Наиболее подходящими для данного элемента считаются низинные участки.
Если на участке имеется колодец, важно определить направление течения подземных вод (проводится специальное исследование). Очевидно, что септик по отношению к колодцу должен размещаться ниже по течению
Процесс обустройства внутридомовой разводки
В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.
Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.
Размер наклона зависит от диаметра прокладываемых труб:
- для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
- для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
- для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.
При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.
На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.
Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.
Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.
Особенности устройства канализации на даче
Канализация на даче или в частном доме требует постоянно самостоятельного контроля. При подключении к центральной канализации достаточно сделать внутреннюю разводку и подключиться к стояку. Но локальная канализация имеет больше нюансов. Потребуется внутренняя разводка, наружная, а также септик или выгребная яма.
Приемники локальной канализации:
- Изолированные колодцы;
- Фильтрующие емкости;
- Отстойники;
- Септики с механической или биологической очисткой.
Очистка отходов в разных приемниках имеет свои отличия. Фильтрующие колодцы проводят очистку до 60%. С остальным стравляются грунтовые бактерии, которые добавляют строго, соответствуя, нормам.
При выборе оптимальной системы учитывают объем и состав отходов. Также значения имеют исходные данные участка: его площадь, рельеф, климатические условия региона
Кроме этого обратите внимание на расстояние до источников водозабора, уровень грунтовых вод
Устройство дренажной ямы с герметичным отсеком
Дренажную яму с герметичным отсеком можно считать эконом вариантом септика.
Дренажная яма отличается от выгребной ямы тем, что создаются возможные условия для дренирования стоков в грунт. Но при этом повышается уровень загрязнения почвы. Чтобы снизить негативное воздействие, яму делят на два отсека. Первый устраивают как выгребную яму, стараясь добиться герметичности. В нем накапливаются нерастворимые отложения и осадки фекалий. По мере заполнения первого отсека, верхний слой отстоявшейся жидкости переливается через перегородку или трубу во второй отсек, который выполнен как дренажная яма. Из него жидкость дренирует в грунт.
Дно второго отсека не заливается бетоном. По периметру лишь устраивается ленточный фундамент сечением 20х20 см с армированием. Стенки также выкладываются кирпичом. Первые нижние 3-4 ряда выкладываются без зазоров, чтобы увеличить прочность кладки. Последующие ряды выкладывают с зазором между кирпичами одного ряда 5-7 см. Завершающие верхние 5-6 рядов вновь выкладывают без зазоров, для увеличения прочности стен и опоры перекрытия. А также для предотвращения дренирования стоков в верхний слой почвы.
Как сделать туалет с канализацией на даче
Существует несколько типов туалетов. Для правильного выбора учитывают уровень залегания грунтовых вод, санитарные нормы и рельеф участка. Конструкция должна быть герметична, чтобы стоки не попали в грунтовые воды.
Последовательность постройки туалета:
- Создается проект с указанными размерами. Можно использовать общепринятые: 1 м глубины, 1,5 ширины и 2 высоты.
- Подготавливается опора. Необходимы столбы из дерева или бетона. Их обрабатывают мастикой и зарывают на глубину 70 см. Конструкции заполняются бетоном, а внутрь вставляются брусья.
- Затем создается каркас. Материал изготовления может быть любой, главное – сделать стяжку для стульчака.
- Изготавливается корпус. Материал крепится к каркасу с помощью саморезов.
- В корпусе оборудуют 2 отверстия: для забора нечистот и для вентиляции.
- Устанавливается крыша. Для этого используют шифер или железо.
- Монтируется стульчак. Сделайте самостоятельно или используйте старый.
- Навешивается дверь.
Вот так туалет готов к использованию. На улице можно сделать канализацию туалета для бани. Процесс монтажа не имеет существенных отличий от описанного выше.
Монтаж наружной канализации
Монтаж наружной канализации требует определенных знаний и практических навыков. Предупреждаем: работы предстоит не мало, в том числе и копка траншей и ямы.
После того, как яма и траншеи подготовлены, приступаем к монтажу наружной канализационной системы. Особую внимательность нужно проявить при монтаже труб, которые впоследствии станут выполнять функцию общего коллектора дома.
Специалисты рекомендуют направлять данные трубы раструбами вниз, а затем вставлять их одну в другую.
Заранее просчитайте глубину траншеи для укладки канализационных труб, учитывая такой нюанс: трубы лягут на нетронутый грунт. Такая мера впоследствии уменьшит вероятность просадки грунта.
А это значит, что уменьшится вероятность прогиба трубы, ее локального повреждения и образования засоров и застоев.
Септик из полипропилена
Для того чтобы правильно определиться с необходимым диаметром труб для наружной канализации рекомендуем обратиться к специалистам.
Учтите, что диаметр труб коллектора должен быть шире, чем у труб, которые идут от сантехнических бытовых приборов. Обычно для коллекторов и стояков применяют трубы, диаметр которых от 100 до 200 мм.
Наиболее простой вариант обустройства канализации дома своими руками – выгребная яма. Ее можно выложить кирпичной кладкой или установить бетонные кольца.
Дно выгребной ямы заливают бетоном. Гидроизоляцию стен производят битумом.
Установка септика из полипропилена своими руками тоже вполне реальна. Обычно компании, которые занимаются продажей таких септиков, предоставляют всю необходимую информацию по их установке.
Фильтрующий колодец
Если выполнять их инструкцию пошагово, то вполне быстро можно установить септик из полипропилена и своими руками.
Надеемся, что монтаж канализации в частном доме видео помогут Вам выполнить канализацию своими руками правильно и быстро, без привлечения специалистов и дополнительной траты средств.
Строительство фильтрующего колодца или локальных очистных сооружений требуют специальных знаний и практических навыков. Поэтому их строительство лучше доверить профессионалам. Если Вы все же решились устанавливать эти фильтрующий колодец или ЛОК, будьте готовы к тому, что их строительство потребует много времени и финансов.
Мы частично описали устройство канализации частного дома снаружи. Теперь переходим к описанию предполагаемых внутренних работ по обустройству канализационной системы загородного дома.
Обустройство автономной канализации в частном доме своими руками: видео и рекомендации
В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.
Составляющие элементы системы автономной канализации
Это обусловлено многочисленными преимуществами систем автономного типа:
- высоким уровнем очистки стоком;
- уникальной системой аэрационной чистки;
- отсутствие затрат на сервисное обслуживание;
- отсутствием необходимости в дополнительном приобретении микроорганизмов;
- компактными габаритами;
- отсутствием необходимости в вызове ассенизаторской машины;
- возможностью установки при высоком пролегании уровня грунтовых вод;
- отсутствием запахов;
- длительным сроком службы (до 50 см).
Во сколько обойдется строительство канализации в частном доме: цена под ключ
Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.
Средняя цена автономных канализаций Топас:
| Наименование | Цена, руб. |
| Топас 4 | 77310 |
| Топас-С 5 | 80730 |
| Топас 5 | 89010 |
| Топас-С 8 | 98730 |
| Топас-С 9 | 103050 |
| Топас 8 | 107750 |
| Топас 15 | 165510 |
| Топаэро 3 | 212300 |
| Топаэро 6 | 341700 |
| Топаэро 7 | 410300 |
Средняя цена автономных канализаций Юнилос:
| Наименование | Цена, руб. |
| Астра 3 | 66300 |
| Астра 4 | 69700 |
| Астра 5 | 76670 |
| Астра 8 | 94350 |
| Астра 10 | 115950 |
| Скарабей 3 | 190000 |
| Скарабей 5 | 253000 |
| Скарабей 8 | 308800 |
| Скарабей 10 | 573000 |
| Скарабей 30 | 771100 |
В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.
Средняя цена канализаций автономного типа Танк:
| Наименование | Цена, руб. |
| Биотанк 3 | 40000 |
| Биотанк 4 | 48500 |
| Биотанк 5 | 56000 |
| Биотанк 6 | 62800 |
| Биотанк 8 | 70150 |
Советы по монтажу автономной канализации на дачном участке
Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.
Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.
Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.
Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров
Прокладка канализационных труб
Ведущая от дома к септику канализационная труба должна размещаться в траншее ниже глубины промерзания грунта.
На дне траншеи устраивают песчаную подушку 15-сантиметровой толщины, затем укладывают трубу и засыпают ее опять же песком, так чтобы толщина его слоя выше трубы составляла 10 см. Оставшаяся часть траншеи засыпается грунтом.
Прокладка канализационных труб в земле
При устройстве наружной канализации на даче сегодня тотально применяют ПВХ-трубу диаметром 100 – 110 мм. Ее следует прокладывать с уклоном 2 см/м. Превышать уклон нельзя, поскольку в этом случае в трубе начнут скапливаться загрязнения (быстротекущий водный поток не будет успевать их смывать). Поскольку такой трубопровод является безнапорным, отдельные участки труб можно соединять в раструб, используя для уплотнения резиновые манжеты.
Из-за того, что резина со временем теряет эластичность, рекомендуется дополнительно обрабатывать места соединений силиконовым герметиком.
Виды систем канализации
Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.
Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.
Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.
В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации
Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.
Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.
Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

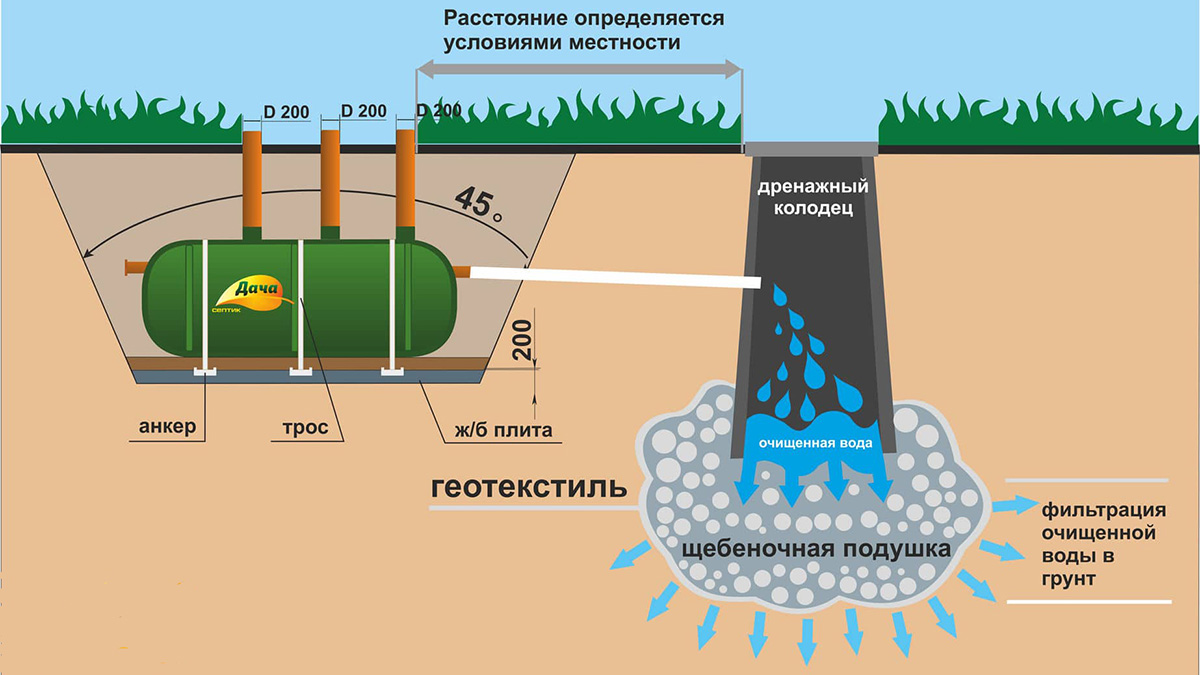

Самая простая схема установки – это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)
Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.
Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.
По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.
Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)
Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.
Очистное устройство
Компонентами данного устройства являются септик и сооружение почвенной доочистки. В качестве последнего может применяться фильтрационный колодец или поле фильтрации. Колодец является гораздо более компактным сооружением, но он может функционировать только при соблюдении двух условий:
- грунт на участке должен обладать хорошей водопоглощающей способностью (наилучшими с этой точки зрения являются песчаные и супесчаные грунты);
- уровень грунтовых вод должен быть хотя бы на 1 м ниже основания колодца.
Если же обстановка на участке к строительству колодца не располагает, приходится жертвовать территорией большей площади для сооружения поля фильтрации.
Альтернатива. Биотуалеты
Биотуалеты
При отсутствии центрального водоснабжения на даче можно поставить биотуалет (желательно торфяной). Подобные приборы компактны и состоят из двух емкостей:
- верхней, предназначающейся для хранения сухого торфа, также на нее устанавливается сидение;
- нижней, в которой экскременты компостируются.
Биотуалет нуждается в регулярной чистке, зато торфяные отходы, извлекаемые из нижней емкости, в будущем можно использовать в качестве удобрения.
Торфяной туалет
Несмотря на пластиковый корпус, биотуалет достаточно прочен и способен выдерживать вес до 250 кг. Стоит заметить, что есть и электрические модели таких туалетов – они не менее эффективны торфяных, но и стоят соответственно. Кроме того, они нуждаются в подключении к бесперебойному источнику питания.
Этап 1. Проект
Вначале составляется проект. Чертеж можно сделать на простой миллиметровой бумаге, но лучше воспользоваться специальной утилитой – так быстрее и удобнее. В проекте указывается месторасположение сантехнического оборудования, трубопроводов и очистного сооружения.
Заранее предусматривается возможность подключения к системе других построек на участке – к примеру, бани. При расчете размеров канализационной сети в первую очередь учитывается количество жильцов. Принято считать, что от среднестатистического человека генерируется примерно 200 л стоков в сутки.
Кроме того, принимаются во внимание климатические особенности. Если речь идет о северных регионах страны, то выводящая труба прокладывается ниже линии промерзания почвы или утепляется
Иначе есть риск замерзания системы в зимнее время.
Получение необходимых документов и разрешений
Каждая сеть имеет владельца. Централизованная канализационная – тоже. Поэтому прежде нужно выяснить, кому она принадлежит, потому что именно с владельцем её придётся договариваться и сотрудничать. Это может быть, например, Водоканал, а может, иная организация. Для удобства владельца сети в статье будем именовать Водоканалом.
Выяснив владельца, нужно собрать и подготовить требуемые документы, произвести подготовительные работы на участке. Только после этого в присутствии представителя Водоканала производится законное подключение. В противном случае, за незаконную врезку полагаются штрафные санкции и разборка подсоединения за ваш счёт, плюс за 6 месяцев могут взять деньги за отведение стоков.
Если несанкционированное подключение к центральной канализации частного дома было проделано до приобретения его вами, следует обратиться к Водоканалу. Если подведение и врезка выполнены согласно нормативам, разбирать всё, возможно, не придётся. Подключение оформят, что обойдётся гораздо дешевле.
Для подачи заявления на подключение в службу Водоканала нужно:
- Определить точное место подключения (врезки);
- Составить для прокладки схему подводящей ветки трубопровода;
- Подобрать для неё трубы.
Поэтому для начала нужно выяснить, к какому типу относится центральная канализационная сеть, к которой предстоит подключиться. Она может быть раздельная, когда бытовые и ливневые стоки идут каждый по своим трубопроводам. Может быть смешанной, когда стоки идут в одной трубе, нет необходимости врезки двух отдельных веток. От типа канализации зависит способ отведения вод с участка (в одной или в двух магистралях), а также возможность или невозможность отведения ливневых вод. Для раздельной системы разрешение для каждой из сетей оформляется отдельно (все бумаги и проект). В случае когда ливневые воды отвести в центральную сеть невозможно, их можно очистить и использовать на участке, например, для полива, стирки. Для сбора ливневых вод понадобится отдельный резервуар.
Поскольку все финансовые затраты на подведение стоков к месту врезки, а также работы по врезке ложатся на плечи самого застройщика (владельца участка), то разумно прежде сделать примерный подсчёт расходов, продумать все меры по его снижению. Возможно, удастся собрать среди соседей единомышленников, тогда расходы уменьшатся. Другой мерой может стать финансовое участие застройщика в проекте модернизации. При положительном решении Водоканала, часть работ будет оплачена организацией.
Чтобы не возникло трудностей, связанных с правами соседей, нужно предварительно согласовать с ними проведение строительных работ рядом с их участками. Согласие соседей должно быть зафиксировано (документ свободной формы со списком подписей).
Какие документы нужно подготовить
- Прежде всего необходимо обратиться к геодезистам в компанию, занимающуюся геодезическими экспертизами, получить план участка со схемой канализации (обычно в масштабе 1:500).
- С полученным планом, приложив копию паспорта, документ о владении собственностью, владелец обращается в Водоканал с заявлением.
- Специалисты Водоканала должны выдать технические условия (ТУ) будущего подключения (срок ответа на заявление – 2 недели).
- Необходима разработка проекта подключения, выполненного проектировщиком на основании ТУ и плана участка.
- Согласование данного проекта специалистами: архитектором и экспертом Водоканала.
- Выбор исполнителя – владельца недвижимости или организации, которая займётся непосредственно подключением ветви частного трубопровода к централизованной магистрали. Выбор исполнителя отображается в документе.
- Если на территории, где будут проходить канализационная и ливневая ветки, имеются иные центральные сети, также понадобятся разрешения владельцев сетей на проведение работ в зоне их ответственности.
Уже из сказанного понятно, что понадобится точный проект, согласованный в нескольких инстанциях. Для большинства владельцев загородных участков или новостроек, проще обратиться для подготовки документации в компании, занимающиеся сбором и подготовкой документов. Это обходится недешево, однако, избавляет владельца участка от трат времени, ошибок.
Септик без откачки
Это простой вариант канализационной системы, он состоит из нескольких отстойников. Самым большим делают первый резервуар, следующие имеют меньшие размеры.
Если септик трехкамерный, то 2 первых отсека должны быть герметичными. В последней камере делают отверстия в стенах или на дно насыпают фильтрующие материалы. Через них очищенная вода уходит в землю.
Септик без откачки на даче состоит из 2-х или 3-х соединённых между собой ёмкостей.
Определение размера
Размер септика можно определить по формуле: V=n*Q*3/1000, где количество жильцов определяется буквой n, V – общий объем резервуара, Q – сколько воды тратит 1 человек за сутки. Цифра 3 взята из СНиП. Она показывает, сколько суток требуется для очистки стоков.
Чаще всего делают коллектор 3 м в глубину и 2 м в ширину. От дна до трубы, через которую осуществляется слив, должно быть не менее 0,8 м.
Очистные системы
К достоинствам такой канализации относится то, что переработкой отходов занимаются анаэробные бактерии. Для ускорения процесса их можно подкармливать кислородом.
На дне емкости скапливается ил. Со временем происходит его уплотнение, в результате он поднимается вверх к точке перелива. В этом случае септик нужно очищать. Если канализация снабжена насосом для откачивания отходов, который работает от электричества, процесс осуществляется автоматически.
Схема септика с дренажным колодцем для дачи и дома.
Установка готового септика
В продаже есть готовые септики. Их установка начинается с того, что выкапывают котлован. Он должен быть шире емкости, приобретенной в магазине, на 20-30 см. Если грунт не пучинистый, дно ямы можно не усиливать, но все равно нужно насыпать подушку из песка.
Электрический кабель от системы очистки, работающей от электричества, про пробрасывают к отдельному автомату от щитка. На провод надевают гофру, а потом помещают в траншею рядом с канализационной трубой. Кабель подключают к септику через клеммы.
Канализационный коллектор
Станции биологической очистки для дачи
Этот участок – самая сложная часть канализационной системы. При его устройстве потребуется проведение немалого объема земляных работ. Кроме того, решая, как построить канализацию на даче, придется точно определиться с типом коллектора.
Наиболее современным с технологической точки зрения коллектором сегодня признана станция биологической очистки стоков. У нее множество плюсов в сравнении с альтернативными вариантами. Такие станции компактны, экологичны, хорошо очищают стоки (эффективность достигает 98%). На рынке их представлено большое многообразие, и всегда можно выбрать модель, удовлетворяющую всем запросам и подходящую для конкретных условий.
Схема устройства станции очистки для дачи Топас
Тем не менее, и данные системы не лишены минусов. Главный их недостаток в энергозависимости. Некоторые системы (например, «Астра») обходятся небольшим количеством электроэнергии, но все равно без электричества вообще их функционирование прекращается, что в некоторых ситуациях делает их выбор непривлекательным. Еще один минус подобных систем – достаточно высокая стоимость.
Септик или выгребная яма обычного типа с естественной очисткой стоков
Септик – недорогой, эффективный и достаточно простой вариант дачной канализации. Сделать его можно собственными руками, что является несомненным плюсом. Из минусов – необходимость периодической откачки из отстойника ила, что требуется, в зависимости от объема септика, один раз в несколько месяцев или лет.
Для обустройства септика производят следующие действия:
- В определенном месте копают котлован объемом, рассчитанным исходя из суточного количества стоков. Опыт показывает, что 8 м3 септика хватает для дома, в котором обосновалась семья, состоящая из трех человек.
- В отстойнике, первой камере септика, основательно бетонируют дно котлована.
- Если канализация будет состоять из колец, то в котлован опускают бетонные кольца, установленные друг на друга, затем проводят формирование (бетонирование) дна отстойника колодца. Если же система оборудуется без бетонных колец, то отстойник вместе с фильтрационным колодцем придется делать самостоятельно. Для этого необходимо установить опалубку определенной заранее формы и залить пространство между стенами котлована и опалубкой бетонным раствором.
Принцип действия самодельного септика и фильтрационного колодца
- Вторая камера септика – фильтрационный колодец. Его стены монтируются по аналогии с отстойником, а на дно засыпается слой дренажа из гальки или крупного гравия.
- Следующий этап – соединение камер септика с помощью переливной трубы и перекрытие септика сверху. Переливная труба также должна иметь уклон в сторону фильтрационного колодца 2-3см/м.п., при этом она должна соединять верхнюю треть отстойника с верхней третью колодца по высоте. Не забудьте оставить люк, чтобы периодически можно было проводить обслуживание канализации и оборудовать вентиляцию.
Канализационные стоки, попав в септик, разлагаются в отстойнике, а затем поступают в фильтрационный колодец в виде осветленной воды с минимальным количеством токсичной органики. Благодаря этому почва вокруг канализации остается чистой.
Пример бактериального препарата для септиков
Совет от профессионала: Чтобы необходимость откачки стоков возникала реже, можно приобрести специальную смесь, содержащую культурные бактерии. Они в несколько раз ускорят процесс разложения крупных фракций стоков, снизят интенсивность неприятного запаха и повысят скорость ухода осветленных стоков в грунт.
Когда все описанное проделано, можно приступать к объединению всех трех частей в единую канализационную систему. Сделать это несложно, и процесс не потребует особых усилий. После этого можно подключать канализацию и проводить пробный пуск. Вот и все, установка канализации на даче завершена.
