Чертежи дома от эскиза до готового проекта

Структура и содержание документа

Согласно принципам проектирования, специалист подготавливает список документов, которые входят в эскизный проект. И выглядит он следующим образом:

  • Общий чертеж внешнего вида. Включает наружные изображения, например, фасад здания, и детальное описание элементов. Это позволяет увидеть количество деталей, понять их взаимодействие друг с другом и разобраться в принципе работы (если эскиз составлялся для оборудования). Также в перечне указывают размеры, описывают технические особенности и рисуют схемы. Готовый проект должен получиться максимально информативным.
  • Пояснительная записка. Описывает эскизное решение в различных вариантах, обосновывает выбор того или иного подхода, даёт оценку в соответствии с возложенными требованиями. Составление этой бумаги является обязательным условием.
  • Итоговая ведомость. Совокупность предыдущих сведений, которая указана в краткой форме.

Для изготовления механического или автоматизированного устройства используют технический проект (все акты с окончательными решениями по планированию). Разработку подобной техники проводят в соответствии с правилами ЕСКД и государственными образцами качества. Также здесь составляют рабочий проект, помогающий оценить технологические характеристики, экономическую выгоду, возможность проведения последующей модернизации и другие свойства. Правильная планировка состоит из:

  • главной части с объяснением принятых решений;
  • технической и экономической части;
  • генерального плана;
  • технического проекта со второстепенными вопросами;
  • производственной части;
  • сметы.

Структура, созданная таким образом, обеспечивает необходимый уровень качества разработки и последующего создания объектов. Но, в ходе работы могут возникнуть трудности, связанные с несоответствием между сложностью объекта и устаревшими методиками планирования. Использование современных математических методов и вычислительных машин способствует повышению качества, минимизирует появление несоответствий и сокращает сроки производства.

Чаще, эскизный проект представляется в бумажном формате на листах А4, для массовых слушаний и презентаций могут использоваться планшеты или проекторы. Конкретных требований к оформлению не существует, и у каждой организации есть собственный стиль.

Планировка секционных домов

В последнее время на рынке очень модными стали дуплексы, лейнхаусы, таунхаусы, британхаусы и прочие. Назвать их можно как угодно, но суть одна: это обычные секционные дома. Пример секционного дома, и не один, у всех перед глазами в городах: многоподъездные дома формируются благодаря секциям. Секция – это объемно-планировочный элемент, который подразумевает соединение с другими секциями одной, двумя и тремя сторонами, так как секции бывают крайние, обычные и угловые.

Преимущества планировки секционных домов:

  • Экономически выгодно – меньшая площадь земли, застройки, меньшая протяженность инженерных сетей;
  • Чувство защищенности и принадлежности к социуму – порой в поселках в отдельно стоящих и огороженных домах жители чувствуют себя более одинокими;
  • Интересное объемно-планировочное решение – как правило, такие дома двух или трехэтажные. При нахождении внутри секции создается впечатление то ли многоуровневой квартиры, то ли маленького, но уютного домика.
  • Несмотря на малую площадь застройки, жильцы в итоге располагают приличными площадями. И «домики» получаются не такими уж и маленькими, если посчитать площади всех помещений.
  • Продуманность планировки – в отличие от стандартной квартиры вы получаете жилье, продуманное высокооплачиваемым архитектором и, следовательно, комфортное для проживания. При строительстве частного дома услуги такого архитектора обошлись бы в разы дороже.

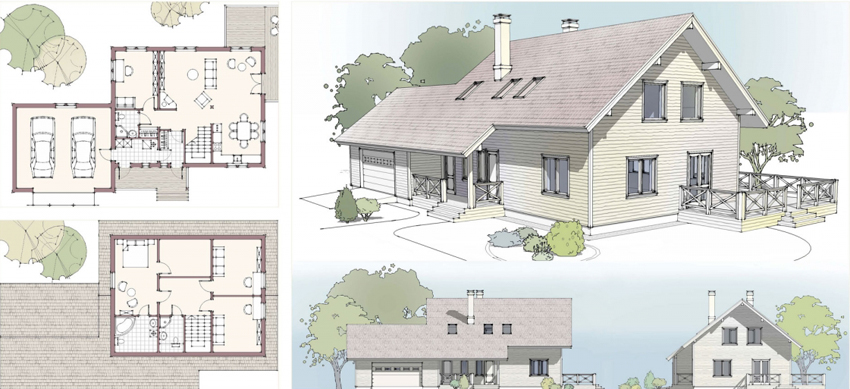

Рассмотрим планировку блок-секции на примере одной двухэтажной секции. Планировка секционных домов «GreenLife»

На первом этаже в нежилой зоне располагается гараж на 1 автомобиль, в жилой – общественная зона для всех членов семьи и их гостей. Через просторный холл, площадь которого в 2 раза больше площади хрущевской кухни, можно подняться на второй этаж к спальням, либо пройти в гостиную, кухню или туалет для гостей. Стоит отметить, что площадь позволяет сделать абсолютно любое зонирование! На таких площадях соответствующий простор для идей по интерьерному решению: можно сделать все, что угодно, без особых потерь, как это часто бывает в многоквартирных домах. Без учета гаража, площадь первого этажа составляет 55,6 квадратных метров.

На втором этаже располагаются три спальни, из которых одна – просторная детская комната, где достаточно места для игр и занятий ребенка. Здесь же располагается просторная ванная комната, совмещенная с туалетом. Площадь 7,6 квадратов позволяет разместить в этом помещении угловую ванну, сантехнику, мебель и бытовую технику. Выход из всех комнат осуществляется в просторный холл, где при желании можно сделать бильярдную.

При сложении величин площадей всех помещений вместе с гаражом получим шикарную двухуровневую квартиру площадью 150 квадратных метров! Квадратных метров для вашей семьи без всех неудобств квартиры и со всеми удобствами частного дома!

Как из чертежа сделать готовый проект дома

Конструктивный этап проектирования

На этом этапе проектируются все элементы дома, особенности фундамента, выбираются материалы для внутренней и внешней отделки стен. В общей сложности создаётся набор необходимых чертежей с описанием всех структурных частей будущего строения. Незаменимые материалы должны быть чётко просчитаны и закуплены сразу в нужном количестве.

Конструктивные чертежи проекта частного дома

Инженерно-техническая схема

Проект в инженерно-техническом оформлении представляет собой один из наиболее важных разделов, которому при планировке зданий уделяется не слишком много внимания. Несмотря на это, без него вряд ли удастся возвести подходящий и добротный дом. В его состав входит проектирование важнейших структур водоснабжения, кроме этого, систем отопления, вентиляции и электрических систем.

Инженерно-технический проект частного дома

Данный расчёт обязан включать в себя последовательное выполнение работ по укладке коммуникаций, что нужны для жизнедеятельности хозяев. В данном проектном документе указывается полная дополнительная информация о проектной мощности строения, о монтаже электропроводки, о системе громоотвода и защиты от дождевых молний. Дополнительно в проект вписывается установка системы охраны.

Проект дизайна дома

Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

Что входит в состав эскизного проекта

Ниже приводим список, что включает в себя эскизный проект дома.

  • титульный лист (обложка)
  • содержание (ведомость чертежей проекта)
  • пояснительная записка
  • схема генерального плана М1:500
  • поэтажные планы
  • фасады
  • разрезы
  • план кровли
  • компьютерная 3D визуализация

По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.

Пример расширенного эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация. Вид 1

3D визуализация. Вид 2

3D визуализация. Вид 3

3D визуализация. Вид 4

3D визуализация. Вид 5

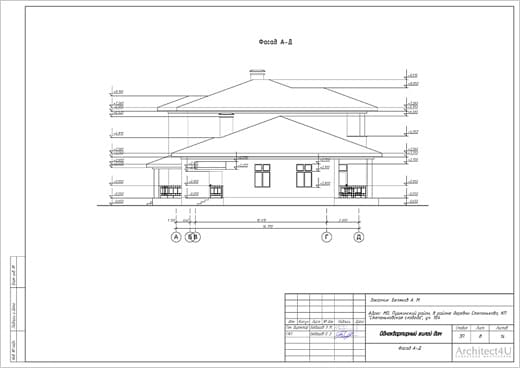

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

Цветовое решение главного фасада дома

Цветовое решение заднего фасада дома

Цветовое решение бокового фасада дома

Цветовое решение бокового фасада дома

Чертеж плана 1 этажа

Разрез 1-1

Чертеж плана кровли

Пример базового эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация

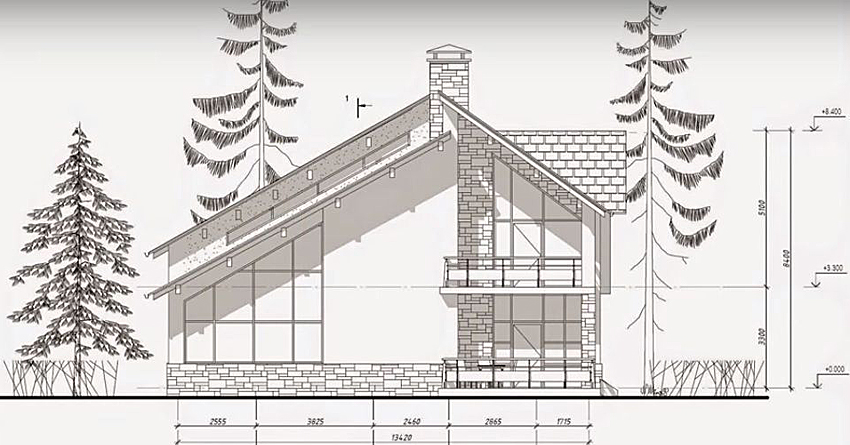

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

План 1 этажа

План 2 этажа

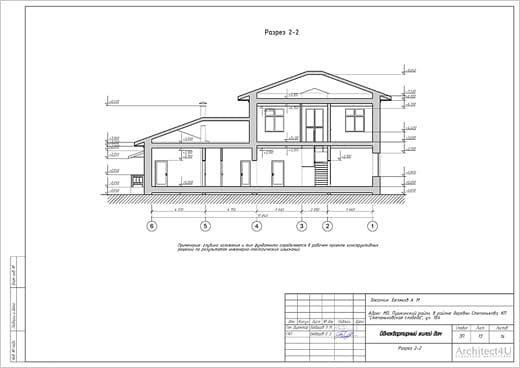

Разрез 1-1

Разрез 2-2

План кровли

Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.

Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации

Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов

Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.

По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

  • подробный чертеж;
  • комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
  • материалы для кровли: стропила, доски для обрешетки;
  • отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
  • наружные и межкомнатные окна и двери;
  • комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Полезное: Программы для проектирования каркасных домов

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Сопутствующая документация к проекту и строительным чертежам

В проекте содержатся ведомости об этапах строительства и проведении отдельных видов работ. Генеральный план и подробные чертежи пополняют объясняющими таблицами и различными приложениями. Кроме отдельных планов, учитывающих личные предпочтения и особые потребности, понадобятся обязательные документы с ключевыми данными. В их числе — документация со списком отделочных и стройматериалов, информацией об их типе, документы с описанием инженерных решений, сведения о финансах и технических аспектах.

Понадобятся данные о высоте, площади, массе и объеме в кубометрах (кубатуре). Обязательно составляется описание функциональности здания. Это касается и документации с архитектурно-конструкционной оценкой. На основании проекта принято организовывать процесс, включающий определенную последовательность строительных работ и сопутствующие финансовые расходы.

В архитектурном паспорте содержатся:

  1. Копия лицензии проектировщика;
  2. План и схематические изображения кровли в разрезе;
  3. Поэтажные планы;
  4. Расцветка наружных стен;
  5. Пояснительная записка.

Лучшие программы: как сделать чертеж дома 3D на компьютере

Чтобы нарисовать план дома на компьютере самостоятельно, вам понадобится непосредственно компьютер с выходом в Интернет и специальная программа. Все программы-проектировщики дома 3D можно разделить на два типа:

  • работающие только в онлайне;
  • позволяющие рисовать проект жилища оффлайн.

Практически все современные программы, которые позволяют сделать проект здания самостоятельно, рисуют макеты в 3d. Такая система позволяет увидеть дом со всех сторон в «объемном виде».

Создать проект дома в 3D на компьютере можно за день. Интерфейс программ прост и понятен, разобраться в нем не сложно

Среди популярных программ онлайн для проектирования здания своими руками выделяют следующие:

Ресурс Planner 5D. Этой программой пользуются даже опытные архитекторы. С ее помощью можно распланировать любое жилище – от квартиры до загородного пентхауса. Не нужно регистрироваться или проходить обучение. Все настолько просто и понятно, что справится и ребенок. Есть специальные шаблоны, которые уменьшат временные затраты на самостоятельное составление проекта дома. С помощью Planner 5D можно даже собственный дизайн интерьера разработать. Однако многие функции ресурса платные. За пользование программой в течение месяца придется заплатить около 300 рублей.

Тонкости использования Planner 5D:

  • вкладка Rooms поможет создать комнаты строения в режиме 3d. Тут же задают метраж стен, высоту потолков;
  • за наличие окон, дверей, лестниц отвечает вкладка Construction;
  • кнопкой Interior создают дизайн помещения;
  • с помощью кнопки Exterior рисуют хозяйственные пристройки во дворе;
  • макет можно сохранить в памяти ПК и распечатать на бумаге.
  • Проектировщик HouseCreator помогает от проектирования 3d перейти к расчетам. О пользовании ресурсом расскажет инструкция, которую можно найти на сайте проектировщика. Все просто и понятно, минус – небольшое количество опций:
  • вкладка «Стена» разрешает создать комнаты нужного размера в 3d;
  • «Проем» – это установка окон, дверей, лестниц;
  • «Крыша» – для прорисовки крыши, соответственно;
  • проект можно сохранить в памяти ПК и рассматривать оффлайн.

Многие опции доступны в бесплатном режиме. Но за расчет нужно будет заплатить. Для этого отправьте заявку администраторам сайта. Декорирование в HouseCreator не предусмотрено.

  • Программа Planoplan похожа на предыдущие. Плюс она позволяет не просто нарисовать проект дома на ПК, но и «побродить» по нему с помощью специальной опции. Planoplan позволяет учесть даже расположение розеток и осветительных приборов в режиме 3d.
  • Многие архитекторы и дизайнеры предпочитают Homestyler. В ресурс заложены реальные бренды и марки мебели, строительных материалов, поэтому программа считается максимально приближенной к реальности.

Узнать подробнее об онлайн ресурсах, которые позволяют начертить план дома своими руками на компьютере, вы можете из видео.

Watch this video on YouTube

Чтобы нарисовать строение, можно скачать на компьютер программу, для работы которой Интернет не понадобится:

  • ресурс Аutodesk является платным (около 500 рублей в месяц). На безвозмездной основе его разрешают использовать студентам и преподавателям строительных университетов. Аutodesk является профессиональным инструментом. С его помощью даже машину спроектировать можно! Для использования программу нужно скачать с официального сайта. Демоверсия с ограниченным количеством функций доступна бесплатно. Инструменты позволяют выбирать не только материалы для строительства, но и характер местности, рельеф, состояние почвы.
  • SolidWorks считается сложной, но самой профессиональной программой. Разобраться в ней при желании может любой. В помощь – видеоуроки и электронные книги.
  • SketchUp – очень крутой ресурс для тех, кто мечтает, без преувеличения, о собственном городе! Программа позволяет создать собственный муниципалитет, не говоря уж о том, чтобы нарисовать здание в 3d.

Здесь перечислены только основные программы для рисования проектов частного строения своими руками на ПК.

Как делать проект: подготовительные этапы создания чертежа

Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.

Перед началом создания чертежа нужно определиться с количеством жильцов дома

Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.

Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:

  • эскизном;
  • архитектурном;
  • конструктивном;
  • инженерно-техническом;
  • дизайнерском или отделочном.

Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.

Что необходимо учитывать при составлении схемы дома

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

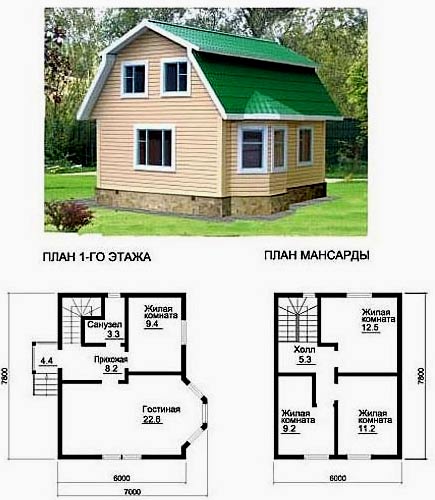

Пример чертежа одноэтажного дома из кирпича с мансардным этажом

Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.

Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.

Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской

При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов

Нормативы и правила

Лестницы всех типов проектируются при соблюдении следующих условий:

  • Угол наклона – 30-45°.
  • Высота перил – 90-110 см. Если в семье есть маленькие дети, желательно обустроить дополнительный ряд поручней на высоте 50-70 см.
  • Минимальное расстояние между балясинами – не более 20 см.
  • Минимальное расстояние между опорными столбами – не более 1,5 м.
  • Минимально выдерживаемая нагрузка – 100 кг.
  • Количество ступеней – не менее трёх, но не более 18-ти для одного марша. Количество снижается до 16-ти при обустройстве сложной двухмаршевой конструкции.

Определение количества и размеров ступеней происходит с учётом ряда дополнительных характеристик:

  • Ширина шага исчисляется из суммы размера двух поступей и одного подступенка. Полученный результат составит 60-65 см, который (если обратиться к СНиПу) является самым удобным для человеческого шага.
  • Ширина поступи (глубина ступени) – не менее 25 см. Среднее значение для внутренних лестниц 27-29 см, для уличных допускается увеличение до 33 см.
  • Высота подступенка определяется относительно расстояние между двумя проступями. Оптимальная формула 1,5 к 2.

Создание безопасного проекта гарантируется только при соблюдении вышеперечисленных условий. Кроме этого, не забывайте о соответствии лестницы общему интерьеру дома.

Полезно! Статистика показывает, что большая часть бытового травматизма, связанного с падениями, приходится на неаккуратное передвижение по лестницам. В ряде случаев это происходит из-за нарушений требований официальных стандартов

Поэтому обратите на эти факты пристальное внимание ещё на этапе проектирования. Внести изменения в ходе ремонтных работ, возможно, уже не получится

Поможем подобрать готовый проект дома.

На странице проетной компании АРХИПЕЛАГ, Вы можете выбрать для себя уже готовый авторский проект дома. Просто воспользуйтесь строкой ПОИСК. Для того, чтобы поисковая система подобрала проект, наиболее точно соответствующий Вашим требованиям и пожеланиям, укажите в специальном поле параметры, которыми должен обладать будущий дом. Этот процесс займет считанные минуты.

Сделав выбор в сторону индивидуального проектирования, подберите и сохраните в свой аккаунт несколько вариантов наиболее понравившихся Вам проектов. Это поможет архитектору понять, чего Вы ожидаете от своего будущего дома. Рекомендуем сохранять не более 5 проектов, чтобы специалисты нашей мастерской смогли конкретнее понять Ваши пожелания.

Особенности составления проектов домов: чертежи как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой. Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

  • жилые комнаты;
  • хозяйственные помещения;
  • зоны общего пользования;
  • дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Как выбрать проект дома

Прежде всего следует выбрать интересующий вас раздел, кликнув по нему левой клавишей мыши, перейти в каталог, где представлены все работы по заданной теме.

Поисковая система сайта создана таким образом, что отметив необходимые опции в меню, расположенном в левой части, верхней части страницы, вы можете просмотреть типы коттеджей, бань, гаражей по вашим потребностям.

Подобрать стиль, размер, форму, материалы для вовзедения, также другие параметры будущего коттеджа или дачи, система выведет на экран только те проекты, которые подходят под описание.

Корректировка или адаптация чертежей к условиям региона производится только в том случае, если не требует изменения конструктивной части здания. Подробнее узнайте о составе, комплекте рабочих чертежей и возможности внесения изменений в компании, подготовившей проектную документацию.

Бесплатные проекты одноэтажных домов — чертежи и фото

Выбрать план будет проще, если  заранее продумать основные требования, которым должен соответствовать одноэтажный дом. Так вы сможете найти вариант, полностью соответствующих им.

Одноэтажные дома с гаражом

Зачастую хозяева начинают строительство и только потом вспоминают, что место для гаража не предусмотрели. Оставлять машину во дворе непрактично. Лучшим вариантом обеспечить автомобилю безопасность — строительство по проекту одноэтажного здания с встроенным гаражом. Он может отапливаться или нет, но точно защитит от преступников и неблагоприятного воздействия атмосферных осадков.

Одноэтажные дома с мансардой

Увеличить внутреннее пространство можно за счет возведения мансарды. К тому же, она придаст дому индивидуальности. На верхнем уровне можно расположить спальни, тренажерный зал, комнату отдыха. Стоит отметить, что возведение мансарды потребует больших затрат на разработку проекта и строительство.

Одноэтажные дома с террасой

Такой вариант придется по вкусу любителям проводить много времени на природе. Открытая площадка на свежем воздухе позволит с комфортом разместиться за чашкой кофе или чая. Такой план будет особенно актуален, если планируется строительство здания для летнего проживания.

Одноэтажные дома с тремя спальнями

Для семей с двумя разнополыми детьми подойдут  эскизы, в которых предусмотрено три спальни. Таким образом, все будут обеспечены личным пространством. В своей комнате каждый сможет заниматься любимым делом. Также такой проект подойдет в случае, если часто возникает необходимость размещать гостей на ночлег. Наличие дополнительных спален позволит разместить всех с комфортом.

Одноэтажные дома из кирпича

Преимущества самого популярного материала для строительства: стильный внешний вид, прочность, устойчивость к перепадам температур. Из него можно построить коттедж любой площади и формы. Единственный недостаток — высокая стоимость.

Одноэтажные каркасные дома

Спрос на проекты зданий, строительство которых выполняют по каркасной технологии, растет с каждым годом. Это обусловлено простотой и скоростью возведения, а также невысокой стоимостью строительных материалов. Могут иметь разную площадь и форму. Возможность использовать для облицовки одновременно несколько видов декоративных материалов, что позволяет создать по-настоящему уникальное одноэтажное здание.

Одноэтажные дома из пеноблока

Прекрасная, менее затратная альтернатива кирпичу. Пеноблок прост в монтаже, подходит для строительства на грунте с низкими несущими свойствами, отличается хорошими шумо- и теплоизоляционными свойствами. Нуждается в дополнительной облицовке. Использование разных отделочных материалов позволяет сделать фасад оригинальным.

Благодаря бюджетности, планы домов небольшой площади пользуются огромной популярностью, но не отличаются индивидуальностью. Каждый человек, решивший строить собственное жилье, может найти в интернете уже готовый бесплатный проект одноэтажный проект с чертежами и фото, обратиться к архитектору, чтобы он откорректировал  выполненный план с учетом его пожеланий.

Чертёж в разрезе для дачных помещений

Двухэтажный дом, как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

  • спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
  • интерьер и план кухни, ванна в доме и прихожая должны быть на западе;
  • детскую комнату или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:

ПомещениеКоличество в шт.Площадь в м2
Спальня312
Гостевая комната112
Гостиная125–30
Кухня115–20
Санузел26
Кладовка110
Гардеробная19
Лестница18
Котельная16
Прихожая + тамбур1 + 112
Общая площадь150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

Планировка дома с мансардой 9×9 Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами. Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками. Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12 Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов.

Мансарда и дачный дом

Чтобы обустроить мансарду, нужно установить монолитные перекрытия, поддерживающие первый и верхние этажи. Они в основном устанавливаются там, где планируется наличие санузла в доме или какой-нибудь комнаты. Такое монолитное перекрытие заливают в виде монолитного пояса, расположенного между этажами. Когда проектируется чертеж дома с мансардой, за основу берется проект первого этажа, из которого удаляются все лишние детали. В результате получается чертеж мансардного этажа.

Например, мансарда может иметь вид маленькой комнаты. Ее легко превратить в гардеробную или обустроить спальню.

Проект и планировка мансарды и первого этажа дачного дома 7х7

Если на мансардном этаже планируется установить камин, необходимо заранее предусмотреть выход каминной трубы. Для эстетичного вида, можно сделать на мансардном этаже небольшой открытый балкон. После того как будет готов чертеж других этажей и мансарды, делается проект крыши с базированием на всех особенностях мансарды.

Совершенно отдельно вычерчивается фасад дачного дома, показывается внешний вид строения. На основе такого чертежа подбирается угол наклона кровли, рассчитывается нужное количество окон. На последнем этапе выбирается материал, и производится расчет его необходимого количества.

Как сделать проект – подготовительные этапы создания чертежа

Первым делом учитывается предназначение будущей постройки: станет она местом для загородного отдыха или же постоянным жильем. До того как начать составление проекта следует учесть количество и потребности всех людей, для проживания которых предназначается здание. Личные предпочтения оговариваются предварительно. Рекомендуется выбирать тихое место вдали от проезжей части. Постройку жилья разделяют на этапы, с соответствующей фиксацией в разделах проекта.

Сначала создается эскизная часть. Потом архитектурный и конструктивный разделы. Следом за ними готовятся инженерно-технические ведомости и далее наступает очередь создания чертежей для отделочного/дизайнерского раздела насчет соответствующего этапа работ. Перед созданием основного эскиза следует делать наброски. Потом же на базе главного чертежа дома рисуются более подробные. Они и станут основой для отображения еще более детальной планировки.

Рекомендации по составлению планировки здания

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

  • свои реальные возможности, чтобы строительство дома не закончилось на середине;
  • необходимое количество этажей для комфортного проживания каждого члена семьи;
  • наличие оконных и дверных проемов. Оно не должно быть большим, иначе о функциональности многих помещений в доме можно забыть;
  • количество комнат, которое зависит от размеров дом;
  • форму и параметры крыши.

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Большую этажность специалисты не рекомендуют выстраивать. В этом нет необходимости. Будут только лишние затраты на обустройство домов.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Необходимость в проекте и чертежах дома

Согласно законодательству, возводить частные дома можно как с проектом, так и без него. Однако опыт компетентных в этой сфере людей показывает, что наличие проекта имеет определяющее значение на этапе строительства. Без него работа усложняется, и в алгоритме действий и их точности появляются сбои. Еще сложнее становится, если нет схемы строения и расходной сметы. Более того, проект и эскизы, даже созданные самостоятельно, позволят сэкономить на услугах инженеров и архитекторов. Разобраться во всех аспектах не выйдет, но освоить азы проектирования простых домов под силу всем. Разработаны также специальные программы для составления планов.

Проекты помогают рассчитать расход материалов, описать параметры комнат и зданий, выбрать идеальное место для дверей, окон и балконов, определиться с предназначением помещений и функционалом построек. Подробно расписанный план нужен для расчета конструкции фундамента и кровли. Он играет ключевую роль для прокладки и выбора местонахождения:

  • отопления;
  • водопровода;
  • септика;
  • выгребной ямы;
  • вентиляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
