Существующие фитинги для металлопластиковых труб: 3 типа

Что собой представляют такие трубы?

Металлопластиковая деталь – это алюминиевая труба, которая изолирована снаружи и изнутри пластиком.

Внутренний слой представляет собой высокопрочный сшитый полиэтилен, полученный путем прессования с участием высокого давления. Он может быть пищевым, что необходимо для водопроводных труб, или же более дешевым техническим. Гладкий пластик защищает внутреннюю поверхность трубы от возможного зарастания накипью и ржавчиной.

Сердечник из алюминия, сваренного с помощью ультразвука или лазера, выполняет сразу несколько функций. Он армирует трубу, делая ее более прочной и устойчивой к механическим воздействиям. Слои полимера, закрывающего металл с двух сторон, не позволяют алюминию вступать в химические реакции, что защищает его от разрушения.

Кроме того такое строение способствует снижению интенсивности образования конденсата на поверхности деталей и уменьшает их теплопроводность. Внешний слой металлопластиковой трубы выполняется из полимера, особо устойчивого к химическим воздействиям. Все слои надежно скреплены между собой с помощью специального клея.

Металлопластиковые трубы представляют собой своеобразный слоеный пирог, в середине которого расположена алюминиевая труба с двух сторон закрытая пластиком

Пресс-фитинги

Соединение, выполненное с помощью таких деталей, получается неразъемным, монолитным. Деталь состоит из медного или латунного корпуса и гильзы, выполненной из нержавейки.

Форма корпуса может быть разной и зависит от вида соединения. Гильза обеспечивает необходимую прочность. Элемент обжимается специальным прессом.

После этого изменить ее форму практически невозможно. Это происходит благодаря особой обработке нержавейки. Во избежание неблагоприятного воздействия гальванических блуждающих токов, между корпусом и гильзой устанавливается уплотнительное кольцо.

К достоинствам пресс-фитингов можно отнести быстрый монтаж.

Кроме того такое соединение характеризуется высокой прочностью и надежностью. Специалисты рекомендуют его для скрытого монтажа трубопровода. Недостатком считается необходимость использовать специальное оборудование в ходе установки.

Это гидравлические или ручные пресс-клещи. Покупать такое оборудование целесообразно только в случае большого объема предстоящих работ. Иначе проще будет взять инструмент в аренду.

Процесс установки достаточно прост:

• Обрезаем отрезки трубы нужного размера и обрабатываем их торцы.Надеваем обжимную муфту на край детали.Вставляем штуцер.Используя инструмент, выполняем обжим муфты.

Технические характеристики металлопластиковой трубы для отопления

Многослойный материал состоит из полимерного, клеевого и армирующего слоев. Армирование может быть наружным по внешнему слою или внутренним. Внутреннее армирование считается более прочным и удобным при обустройстве системы отопления. Внешний полимерный слой является защитой для фольги из алюминия, снижает линейное расширение деталей, предупреждает дефекты внутреннего туннеля.

Стандартные размеры изделий:

• толщина стенки 2-3 мм;
• наружный диаметр 16-63 мм;
• толщина слоя алюминиевого армирования 2-7 мкр.

При изгибании руками радиус не должен превышать 80-550 мм, с применением трубогиба можно гнуть на 50-180 мм. Металлопластиковые трубы для отопления применяются в системах с рабочими температурами теплоносителя до +95 С, возможны кратковременные пиковые нагрузки до +110 С. Показатели рабочего давления в системе до 10 бар при нагреве теплоносителя в +95 С. Разрушение оболочки наблюдается при достижении пика давления в 80-90 бар. Это очень большие амплитуды, поэтому трубы с армированием можно применять в магистралях автономного и центрального теплоснабжения.

Достоинства и недостатки

Стойкость к перепадам температурного режима теплоносителя и скачкам давления – важные, но не единственные преимущества.

Труба композитная имеет ряд прочих плюсов:

• гибкость;
• поддержание стабильности формы при циркуляции теплоносителя – перекручиваний в контурах не бывает;
• небольшая масса;
• монтаж на фитинги без применения сварки;
• выглаженные внутренние стенки предупреждают заиливание системы, поскольку мусор не зацепляется за шероховатости и потому выносится потоком;
• герметичность, что объясняет отсутствие воздушных пробок;
• прочность и долговечность;
• низкий уровень шума при работе;
• пониженная теплопроводность.

Трубы стоят относительно недорого, а сборка на фитинги упрощает процесс монтажа – обустройство системы не доставит сложностей.

Минус один – дефекты при механических повреждениях, поэтому при выкладке участков на открытых пространствах, магистраль нужно защищать, это предупредит порчу как от ударов, так и от пониженных/повышенных температур внешней среды.

Особенности подбора диаметра трубы по типу использования

Основная точка расчета для систем отопления – размер выходного патрубка от котла. Показатель определяет внутренний диаметр трубы, подбирать изделия по внешнему диаметру – неверное решение. В этом случае разная толщина стенок приведет к несоответствию показателей, придется покупать другой материал.

Правила подбора – до первого ответвления показатель Ø трубы должен быть равным размеру патрубков входа и выхода на котле, а после первого разделения контура снижаться на 1 шаг, после каждого следующего ответвления также снижаться на 1 шаг. Если на выходе Ø 24 мм, то после расхода на второй прибор или другую ветку нужен Ø в 18 мм, затем от ветки к устройствам или ответвлению диаметр не должен быть более 12 мм. Магистраль обратного тока теплоносителя собирается в обратном порядке – от малого диаметра к большому, также с увеличением на 1 шаг.

Правила выбора размеров диаметра по области использования:

1. Для систем водоснабжения Ø (внешний/внутренний) 16-12 мм с толщиной стенок изделий не более 2 мм.
2. В автономные системы отопления частного дома нужно брать трубы с Ø 26/20. Толщина стенок не более 3 мм. Трубопровод подойдет для контура теплых полов, формирования стояков и раздачи ГВС.
3. При обустройстве стояков отопления с малым показателем давления нужны изделия с Ø 32/26, толщиной стенок 3 мм.
4. В централизованных тепловых системах, контурах с высокими показателями давления применяются элементы Ø 40/32 и с толщиной стенок в 3,9 мм.

Больший диаметр металлопластиковых труб для отопления в бытовых условиях не требуется, такие изделия пригодны для прокладки магистралей в учреждениях общественного, социального типа.

Как соединять и монтировать металлопластиковые трубы

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

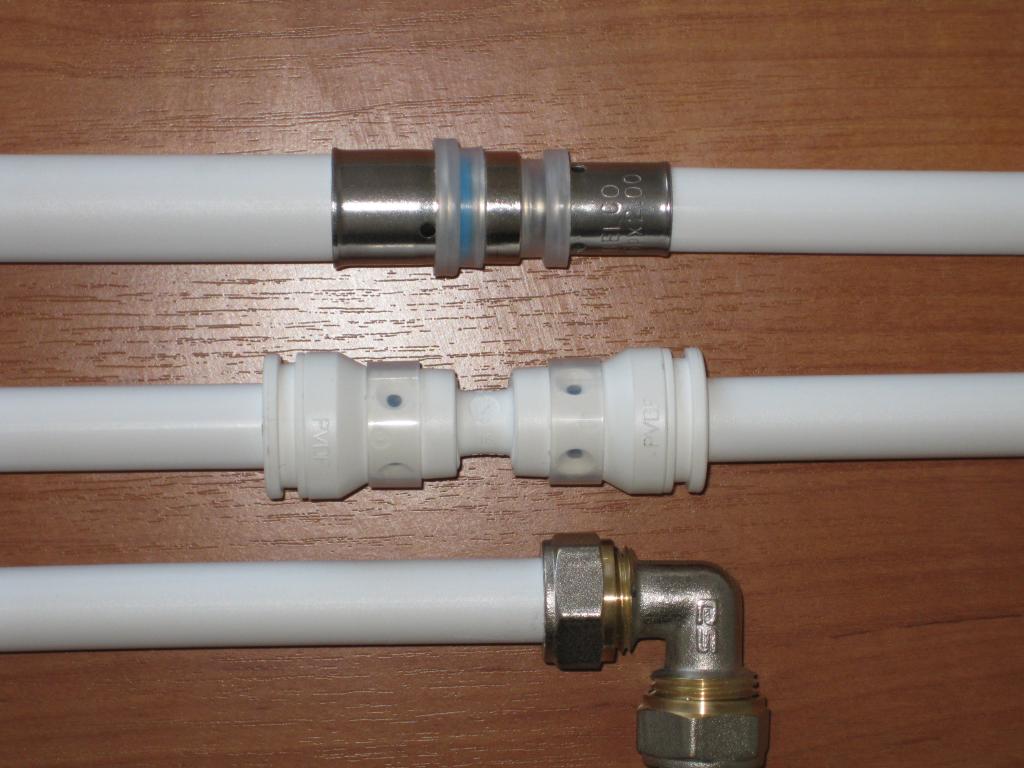

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

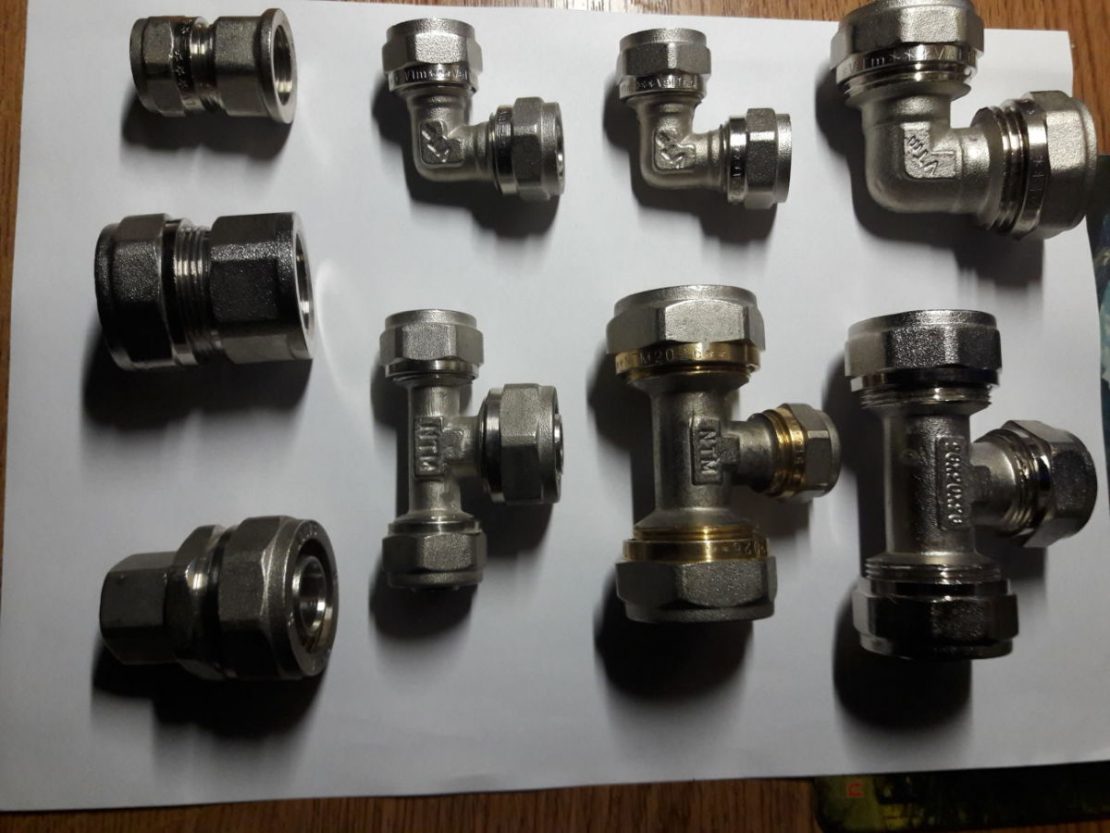

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Как правильно изогнуть трубопровод, осуществляя соединение металлопластиковых труб

Металлопластик сам по себе обладает хорошей гибкостью. И поэтому фитинги требуются не во всех случаях, иногда трубу можно согнуть в нужном месте без изменения её свойств и прочностных характеристик. Трубы можно гнуть несколькими способами:

Вариант №1. Сгибание труб руками

Это под силу только человеку с ловкими и сильными руками.

Вариант №2. Пружина поможет избежать дефектов

Можно купить специальную пружину по диаметру трубы, вставить её внутрь и согнуть трубу.

Вариант №3. Использование строительного фена

При тепловом воздействии металлопластик становится податливым на деформации. Строительным феном можно разогреть материал и аккуратно повернуть его. Старайтесь не перегреть трубу.

Вариант №4. Трубогиб для мастера

Оптимальный способ для сгибания труб любого диаметра, подойдёт даже новичку. К примеру, с трубогибом-арбалетом работают так: выставляется нужный градус сгиба, в инструмент вставляется труба, далее сводятся ручки арбалета.

Несмотря на кажущуюся простоту действий, на практике монтаж систем отопления или водоснабжения – дело очень ответственное. Внимательно отнеситесь к выбору материалов и инструментов, соблюдайте технологию для долговременной эксплуатации магистрали.

Читайте материал по теме: Металлопластиковые трубы оптом от

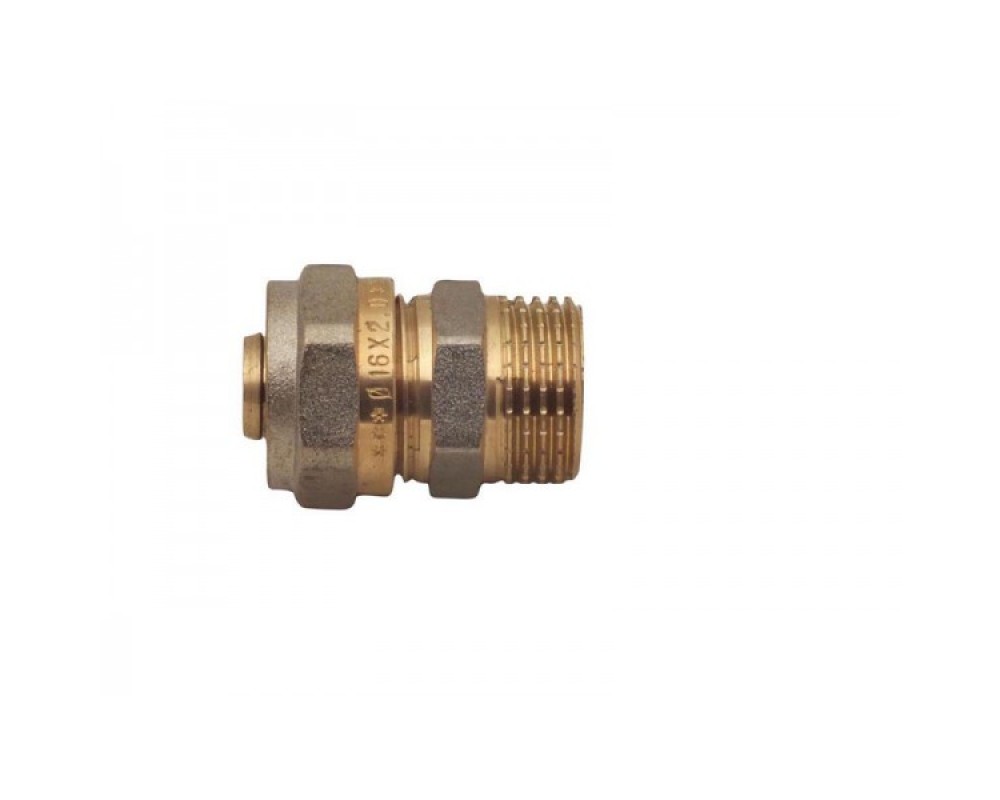

Цанговые или резьбовые элементы

Детали представляют собой соединительные элементы с цилиндрической резьбой, выполненной по ГОСТ 6357-81. Используются для обустройства герметичного резьбового соединения, необходимого для удлинения линии, прокладки дополнительных ветвей магистрали или установки на трубу различного оборудования.

Цанговые фитинги обеспечивают надежное разборное соединение, которое можно неоднократно демонтировать и вновь монтировать. Это наиболее дорогая по стоимости разновидность деталей. Изделие состоит из нескольких частей:

• Основа, изготовленная из латуни с особым покрытием.Уплотнительная резиновая прокладка.Обжимное кольцо.

Грамотная установка цангового фитинга проводится в несколько этапов:

Определяем место установки детали, при этом нужно помнить, что такие фитинги нельзя устанавливать на участках, к которым впоследствии не будет доступа.

Например, при скрытой прокладке магистрали в стене или обустройстве теплого пола.Готовим трубу к монтажу. Для этого обрезаем ее труборезом до нужного размера. Слегка деформировавшийся отрез детали поправляем калибратором.

Торец зачищаем от шероховатостей и заусениц.Берем фитинг, откручиваем с него гайку и снимаем кольцо. Надеваем их на трубу.Трубу устанавливаем на штуцер фитинга и выравниваем.Устанавливаем на место обжимное кольцо.Вручную закручиваем гайку до упора, после чего слегка подтягиваем ее ключом

Очень важно не перетянуть гайку, иначе резьба будет сорвана, а деталь испорчена

Соединение готово.

К недостаткам такой системы можно отнести значительные затраты времени на выполнение соединения

Кроме того очень важно контролировать степень затягивания гайки, если она будет затянута недостаточно, узел даст течь. Выполненное соединение нуждается в контроле в процессе эксплуатации, поскольку гайка может со временем ослабнуть и потребуется ее подтянуть

Разъемная  фурнитура, предназначенная для металлопластиковых труб, выпускается в различных исполнениях. К примеру, тройник может иметь штуцер и две цанги, гайку и две цанги, три цанги т. п.

Цанговые детали

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Резка труб

Металлопластиковые трубы продаются, смотанными в бухты. Поэтому перед тем как их установить, нужно нарезать отрезки необходимой длины. Для этого используется специальный резак для металлопластиковых труб.

Очень важно, чтобы срез был ровным и строго перпендикулярным по отношению к продольной оси трубы. При выполнении реза значительных усилий прилагаться не требуется

Срез получается ровным, без зазубрин и шероховатостей.

Если необходимо производить резку большого количества труб либо планируется работать с материалом, диаметр которого более 40 мм, необходимо использовать труборез для металлопластиковых труб. Использование этого инструмента позволяет получить более качественный срез. Труборезы бывают:

• Телескопическими с режущим роликом и направляющей кареткой.
• С храповым механизмом. Этот инструмент по виду напоминает ножницы.

Маркировка — особенности выбора

Как и в любой другой области производства, маркировка служит для идентификации изделий. В ней обозначаются все технические данные, которые позволят правильно подобрать именно тот вариант, который нужен в конкретно взятой ситуации. В маркировке металлопластиковых труб указывается следующее:

1. Тип материала. Это может быть обычный PE-R, термостойкий PE-RT или более прочный полиэтилен – PE-X. Полипропилен обозначается как PP-R;

2. Диаметр металлопластиковых труб. Маркировка 16*2 означает размер внешнего сечения и толщина в мм. Наиболее популярный вариант для систем отопления, отвода к смесителям и другим элементам водопровода. Водяные счетчики также подключатся к трубам такого сечения. Для теплого пола используются трубы 20*2, поскольку пропускная способность у них выше, а уровень максимального давления такой же, как и у стальных труб. Маркировка от 20*26 до 26*32 означает размер внутреннего и внешнего сечения. Такие трубы используются для подачи воды, монтажа теплого пола, создания систем отопления любой сложности. 32*40 и 40*50 применяется преимущественно в промышленном строительстве для прокладки протяженных сетей водоснабжения, отопления.

Маркировка (нажмите для увеличения)

3. Давление, которое может выдержать материал при +20 С. Маркируется как PN.

4. Также указываются производственные данные, например номер партии или смены, которая изготовляла данный продукт. В конце обычно обозначена дата производства.

Краткий принцип монтажа

Сложностей данный процесс не представляет и может быть выполнен неспециалистом. Первый этап работы – замер необходимого отрезка и отрезание его от бухты. Для этого используют специальные ножницы или ножовку. Затем необходимо удалить острые кромки и неровности среза. Если этого не сделать, то велика вероятность неплотного соединения и как следствие протекания.

Желательно предварительно провести вальцевание калибратором или круглым напильником, чтобы уплотнительные кольца фитингов вошли ровно. Затем нужно надеть гайку и обжимное кольцо, а саму трубку – надеть на штуцер. В завершение подогнать кольцо к сгону фитинга и закрутить гайку.

Обзор производителей фитингов

Производство и поставку на рынок фитингов выполняют все ведущие компании, занимающиеся изготовлениям металлопластиковых труб. Среди многообразия фирм выделим три проверенных производителя:

Henco — бельгийская компания, один из лидеров рынка. Henco производит популярные ныне ПВДФ пресс-фитинги, их аналоги их латуни и компрессионые изделия.

Качество продукции высокое, о чем можно судить по отзывам потребителей.Valtec — российско-французская компания, занимается производством прессовых и компрессионных фитингов из латуни. Технические характеристики и качество продукции на уровне с Henco, как и средние цены на изделия.Rehau— один из первых мировых производителей металлопластиковых труб, поставляет все виды фитингов. Среди недостатков — завышенная цена, к качеству претензий нет.

В целом, по соотношению цена/технические характеристики, оптимальным вариантом являются изделия от Henco — ассортимент компании представлен сериями Henco PK (фитинги из ПВДФ), Henco PG (из латуни). Однако учитывайте, что во избежание проблем с несовместимостью, трубы и соединительные элементы рекомендовано приобретать от одного производителя.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Виды и назначение фитингов

Для того, чтобы сделать правильный выбор, нужно обязательно разобраться во всех технических характеристиках различных фитингов. Ведь если при выборе фитингов на металлопластиковые трубы вы будете руководствоваться только ценовым аспектом, возможно, выберете не очень качественный соединительный элемент. Из-за такого выбора ваш водопровод или отопительная система могут оказаться не надежными и не прослужат вам долго. Обычно при монтаже водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб.

Рассмотрим виды фитингов для металлопластиковых труб:

• цанговые (резьбовые) фитинги;
• компрессионные;
• пресс фитинги на металлопластиковую трубу.

Все эти фитинги различны между собой только способом монтажа.

Каждый вид фитинга имеет свои особенности в конструкции и способе установки

По назначению фитинги делятся на четыре

1. Крестовины (фитинги — тройники) для врезки и разветвления трубопровода.
2. Муфты для соединения двух труб.
3. Фигурные фитинги для обвода трубы без стыковки.
4. Фитинги запорного типа (вентили, краны, клапаны).

Как видно, фитингов металлопластиковых труб немало и поэтому неопытному мастеру для правильного выбора нужно будет проконсультироваться со специалистом.

Какая температура максимальна для такой трубы, указано в паспорте к изделию. При покупке желательно ознакомиться с ним, чтобы выяснить все технические характеристики выбранных труб.

Обработка торцов

Для качественного монтажа необходимо добиться того, чтобы все элементы были подогнаны друг к другу максимально точно. Для решения этой задачи используют калибратор.

Виды калибраторов

Существует две разновидности этого инструмента для труб:

• Пластиковый калибр для металлопластиковых труб необходим для выравнивания конца трубы, который может быть несколько деформирован в процессе резки. Эта операция необходима для облегчения установки фитингов.
• Калибратор-фаскосниматель. Этот инструмент не только развальцовывает конец трубы, но и снимает небольшую фаску, подготавливая трубу к установке фитинга.

Как используется калибратор?

• Перед началом работы с калибратором следует убедиться в том, что срез выполнен строго под прямым углом.
• Штуцер калибратора необходимо аккуратно ввести в трубу по направлению продольной оси.

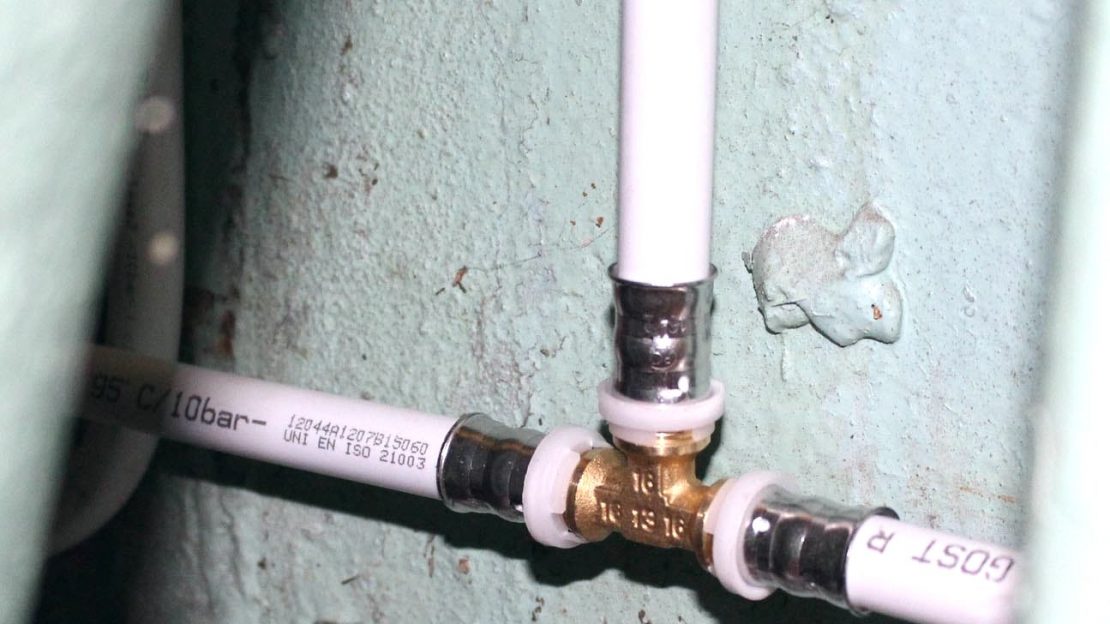

Тройники

Фитинг — тройник для металлопластиковых труб является важной деталью для отводов и разветвления на магистралях. Эти варианты приспособлений дают возможность состыковать три трубопровода

Видео — обзор пресс фитингов и правильная опрессовка

ПРЕСС-ФИТИНГ для МЕТАЛЛОПЛАСТИКОВОЙ ТРУБЫ | ОБЗОР

Watch this video on YouTube

Тройники бывают равнопроходными и переходными. Переходной тройник ставят на стыке трубопроводов с разными объемами, а устройства равнопроходного типа ставят на магистралях с одинаковым объемом.

Одна важная особенность этих фасонных изделий, что они помогают площадь конструируемой магистрали свести к минимальным габаритам.

Стоимость тройников зависит от материала их изготовления. Чтобы функционирование этого механизма не оказалось опасным, стоит приобретать товар у проверенных производителей. Иначе качество тройника может оказаться низким, а для этого варианта это не  допустимо.

Технология монтажа обжимного фитинга

Когда под рукой необходимый инструмент, процесс обжима компрессионного фитинга происходит быстро и легко. После двух десятков процедур рука набивается, и каждое движение доводится до автоматизма. Возможно, по этой причине трубопроводы, собранные профессиональными сантехниками, служат около 7 лет даже без дополнительной подкрутки (хотя она рекомендуется).

Итак, для установки компрессионного фитинга на металлопластиковую трубу потребуются ножницы (труборез), калибратор, рожковые ключи по размеру. Вручную выпрямляем кусок трубы, подлежащий обжиму, и действуем по следующей инструкции:

В результате обжима накидная гайка не должна «гулять» по трубе, даже если постараться ее сдвинуть рукой.

Несколько профессиональных советов помогут вам избежать недочетов при установке компрессионного фитинга:

• Перед установкой штуцера в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предназначенных для них канавках. Чтобы кольца не сбивались с места при монтаже, некоторые мастера смазывают штуцер мыльным раствором.
• Если штуцер в трубу не входит, а уплотнительные кольца при монтаже сдергиваются, обязательно необходимо выполнить развальцовку калибратором. Нет под рукой специального инструмента – воспользуйтесь концом гаечного ключа.
• При затяжке накидной гайки контролируйте усилия: излишнее старание может привести к повреждению граней и деформации частей фитинга.
• При монтаже используются два ключа: одним придерживаем фитинг, другим затягиваем гайку. Размеры лучше подобрать заранее, так как они чаще всего нестандартные. Если нет подходящего размера, поможет разводной ключ.

Правильно установленный компрессионный фитинг выдержит давление в системе даже при работе компрессора или насоса. Примерно раз в году необходимо производить осмотр, и если обнаружено подкапывание, рекомендуется подтянуть гайки.

Рекомендации по эксплуатации

Существует несколько важных правил, на которые стоит обратить внимание перед использованием калибратора:

• такое приспособление, как калибратор для труб, категорически запрещено эксплуатировать при установке коммуникаций из металлопластика, показатели сечения и размеры которых не соответствуют указанным на маркировке устройства;
• запрещено использовать это устройство для выпрямления металлопластиковых труб;
• после выполнения 250 мероприятий по калибровке ножи инструмента затупляются. Поэтому их необходимо периодически натачивать до нужного состояния. Для этой процедуры отлично подойдёт надфиль или обычная наждачная бумага. После этого их можно использовать для дальнейшей калибровки.
• штуцеры калибратора следует беречь от механических повреждений и воздействия высоких температур. Так как это может повлиять на его эксплуатационные характеристики.

Монтаж металлопластиковых коммуникаций с помощью калибратора производится довольно просто. Поэтому не составит труда усвоить правильный алгоритм выполнения работы.

Детали для крепления изделий к стене

В случаях, когда при монтаже трубопровода его требуется закрепить к стене, используются специальные детали. Это клипсы для труб из металлопластика, откалиброванные по диаметру.

Выпускаются двойные и одинарные элементы. В процессе установки изделия пластиковый дюбель защелкивается в отверстие скобы, после чего вставляется в заранее подготовленное отверстие в стене. Клипсы должны монтироваться на расстоянии не более метра одна от другой, иначе труба может провиснуть.

Специальные клипсы, предназначенные для крепления металлопластиковых труб к стене, нужно устанавливать на расстоянии не более метра друг от друга

Металлопластиковые трубы и фитинги – практичное современное решение для обустройства трубопроводов.

Удачное сочетание достоинств металла и пластика делает эти изделия надежными, долговечными и при этом достаточно экономичными. Широкий ассортимент труб и комплектующих позволяет выполнять магистрали самого разного предназначения и конфигурации. Грамотный выбор и установка изделий из металлопластика гарантируют их долгую и беспроблемную эксплуатацию.

https://youtube.com/watch?v=OVyrWdec9Ukrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• fiv-ua.com
• leroymerlin.ru
• trubypro.ru
• aqua-rmnt.com

Особенности и варианты соединения металлопластиковых конструкций

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Фитинги для металлопластика разделяют на три больших группы:

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.
