Расчет лестницы
Видимо вы не раз обращали внимание, что одни лестницы удобны для подъема ними на этаж, а другие не очень. Вот в этом разделе мы поговорим о том, как рассчитать лестницу, чтобы она была удобной для владельца
В данном случае, нам нужно сделать двухмаршевую лестницу с лестничной площадкой между двумя маршами. Эти лестницы должны размещаться здесь.
Я взял рулетку, замерял высоту, на которую нужно подняться по этой лестнице и ее разделил ее на два, так как у нас будет два марша. И замерял длину лестничного помещения. Вот, что я получил:
Высота марша 144см. а длина лестничного марша 3 метра. Что нам еще нужно знать, чтобы рассчитать лестницу?
Нам нужно знать удобную для человека высоту и ширину ступени, а также ширину лестничной площадки между двумя лестничными маршами.
Считается, что удобная для человека высота ступени должна быть в пределах 150-210мм. А удобная ширина ступени 245-330мм. Минимальной шириной лестничной площадки между двумя маршами есть 600мм.
Зная эти данные, беремся за расчет. Сначала узнаем количество ступенек. Для этого делим высоту марша на вероятное количество ступенек.
Вариант 1: 144/7 = 20,57см
Вариант 2: 144/8 = 18 см
Из этого видим, что нам подходит два варианта. Можно сделать в одном марше 7 и 8 ступеней (лестничную площадку рассчитываем как ступеньку). Но если сделать 7 ступенек, то расстояние между двумя ступеньками будет максимальной для удобства взрослого человека 20,57см. По такой лестнице ребенку будет сложно подниматься и опускаться.
Далее рассчитываем ширину ступеньки. Я бы рекомендовал вам делать ширину ступени 27см. Во-первых, это очень удобно, а во-вторых, если вы хотите покупать уже готовые ступени, то стандартная ширина ступеней является 30см. А почему я сказал 27см? Это потому, что каждую ступеньку устанавливают с выступом, это называют еще «носиком». Максимальная длина выступления 5 сантиметров, а оптимальная 3см.
Но если в вашей ситуации не получается установить стандартную ступень, то рассчитываем ширину исходя из конкретной ситуации, а ступеньки заказываем у столяра. Он вам сделает любую ширину.
Если в данной ситуации мы сделаем ширину ступени 27см, то: 27см х 7 = 189см. (Узнаем сколько занимать места на площадке лестничный марш) 300см — 189см = 111см (узнаем ширину лестничной площадки).
Из этого видим, что ширина лестничной площадки будет 111см. Если она для вас является широковатой, то вы можете сделать ступени шире. Тогда ширина площадки будет меньше.
И таким образом мы рассчитываем любые лестницы.
Как собрать лестницу из готовых элементов
В последнее время большой востребованностью начали пользоваться консольные лестницы, которые достаточно удобные, а также имеют красивый вид, так как ступеньки будто парят в воздухе. Однако, стоит отметить, что изготовление консольной лестницы достаточно трудоемкое и требует определенных навыков работы.
Консольные лестницы отличаются тем, что они:
- Легкие;
- Не занимают много места;
- Вписываются в интерьер совершенно любого дома.
Консольные лестницы изготавливаются строго под заказ, так как их конструкция довольно сложная и требует определенных навыков монтажа, а также необходимо произвести сложные расчеты. При монтаже консольной лестницы, необходимо знать, из чего выполнена стена, к которой затем будут прикрепляться ступени. Лучше всего, если это будет прочная кирпичная кладка или использованы другие тяжелые материалы.
Лучше всего, если монтаж консольной лестницы будет проводиться под надзором архитектора, или все работы необходимо доверить специальной строительной компании.
Пошаговая инструкция как сделать деревянную лестницу — заготовка деталей
Деревянная лестница своими руками может быть собрана из закупленных в магазине комплектующих или деталей, изготовленных собственноручно.
Понадобятся инструменты:
- дрель;
- шуруповерт;
- ручной фрезер;
- струбцина;
- лобзик;
- молоток;
- угольник;
- линейка;
- тонкий карандаш.
Косоур
Для косоура потребуется доска или клееный брус толщиной 50-70 мм и шириной 250-300 мм. По продольному краю размечают гребенку для опирания ступеней с размерами, соответствующими расчету. Это удобно делать с помощью угольника или шаблона. Гнезда выпиливают лобзиком и сабельной пилой.
Чертеж деревянной лестницы на косоурах
Если нужно несколько одинаковых косоуров, остальные изготавливают по первой детали, служащей эталоном. Переносят на доски контуры заготовки и выпиливают гребни согласно разметке.
Разметка косоура
Чтобы не совершить ошибку, мастера рекомендуют новичкам не вырезать в брусе посадочные ниши, а приклеивать к его продольной стороне треугольники-кобылки. Их выпиливают по фанерному шаблону из доски толщиной 50 мм. Торцы заготовок шлифуют. Для каждой ступени нужно по две детали.
В продольной кромке косоура и треугольниках в месте крепления фрезой выбирают паз. Заготовки приклеивают по разметке составами на основе ПВА, полиуретана или смолы, устанавливая в углубления деревянные вкладыши. Для прочного сцепления детали скрепляют струбцинами. Можно применять дюбели из бука.
Крепление косоура к полу
Тетива
Тетиву изготавливают из цельного или клееного бруса. Размечают по шаблону расположение ступеней и подступенков. Вырезают пазы глубиной 15-20 мм фрезерным станком или ручным инструментом. От внешней кромки доски нужно отступить не менее 30-50 мм.
Пазы на второй тетиве делают в зеркальном отображении. Отверстия располагают перпендикулярно волокон древесины.
Для упрощения монтажа в тетивах выбирают удлиненные пазы, тогда ступени можно в них просто задвинуть. Еще легче выполняется сборка, если горизонтальные элементы устанавливают на металлические уголки. Необходимость в прорезке гнезд отпадает.
Ступени и подступенки
Для самостоятельного изготовления ступени понадобятся хорошо просушенные доски твердых пород толщиной 40 мм. Детали вырезают по шаблону с помощью циркулярной пилы. Торцы обрабатывают фрезером для кромок.
Если при сборке подступенок крепят в паз ступени, в ее нижней части выбирают углубление. При очень твердой древесине применяют шурупы со шкантами, стальные уголки с шипами, треугольные рейки. Детали можно устанавливать на металлические опорные ножки или стальные профили.
Ограждения
Для классических ограждений изготавливают опорные столбики-тумбы, балясины и перила. Если в домашней мастерской есть токарный станок, элементы для перил можно смастерить самостоятельно.
Минимальные размеры опорных стоек 100х100 мм. Они воспринимают нагрузку от всего пролета ограждения. Балясины можно сделать плоскими, круглого или квадратного сечения, украсить объемным орнаментом. Высота вертикальных элементов — не менее 90 см. Их крепят к ступеням или подбалясенникам.
На широких лестницах ограждение устанавливают с двух сторон на балясины. Иногда поручни прикрепляют к стене. В этом случае вертикальные опоры не монтируют.
Шиповое соединение (шип-паз)
Самым простым и одним из самых надежных является соединение шип-паз. Оно широко применяется в столярном деле. Подобным способом собирают в единое целое деревянные детали оконных рам, изготавливают самые различные детали корпусной мебели, листы фанеры. Суть данного способа состоит в том, что на торце одной соединяемой детали делают шип, который вставляется в паз другой детали и фиксируется в нем.
Для работы удобно использовать специальный ламельный фрезер, за неимением такового можно обойтись простым ручным инструментом. Понадобится:
- ручная обушковая пила с мелким зубом;
- электрическая или ручная дрель;
- несколько стамесок разной ширины;
- наждачная бумага;
- измерительный инструмент, угольник и карандаш.
Сначала размечают заготовки. Параметры шипа и паза зависят от параметров деревянных деталей и конфигурации изделия, тем не менее стоит учитывать несколько общих рекомендаций.
Параметры паза также должны соответствовать этим критериям
В любом случае важно следить за тем, чтобы размеры шипа и паза совпадали. Детали должны соединяться легко, без нажима, но не выпадать под собственным весом
Не должно быть люфтов, щелей и перекоса.
Первым вырезают паз, такая последовательность вызвана тем, что шип гораздо проще подгонять под паз, чем наоборот. С помощью пилы делают пропилы, лишнюю древесину удаляют с помощью дрели, дно паза и стенки выравнивают стамесками.
Далее делают шип. Брусок зажимают в тиски и ручной ножовкой удаляют лишнюю древесину. До требуемых размеров шип доводят с помощью стамесок и шлифовальной шкурки.
В большинстве случаев для фиксации деталей достаточно одного лишь столярного клея, обеспечить максимум прочности помогут шурупы или гвозди.
Типы и формы
Такое сооружение в современном жилище — это не только средство перемещения его обитателей в междуэтажном пространстве. Это еще и один из главных элементов интерьера, украшение дома, которое своим присутствием предопределяет настроение и создает благоприятную атмосферу, влияющую на его обитателей.
Деревянная конструкция
Типы и размеры зависят от функционального назначения здания, и от величины и назначения его внутренних помещений. Например, они ничем не отличаются от деревянных лестниц, расположенных в кирпичных или бетонных сооружениях.
Поэтому, все для изготовления, рассмотренное в этой статье — проектирование, виды материалов, технология изготовления, применимы ко всем категориям зданий и сооружений.
По своему виду и расположению в пространстве делятся на несколько категорий:
- одномаршевые;
- двухмаршевые;
- трехмаршевые;
- винтовые;
- распашные.
Маршем называется прямая или поворотная лестница с прямой линией ступеней, объединенных промежуточными площадками. (см. фото).
Типы лестниц
Маршевые внутрикомнатные деревянные лестницы
Лестницы условно разделяются на прямые и криволинейные. Площадки таких маршей могут быть прямоугольными, квадратными или иметь овальную форму.
Промежуточные площадки служат для разворота на одну четверть, на три четверти или на 90°. Также марш может поворачиваться при помощи забежных ступеней (см. фото).
Типы деревянных лестниц
По количеству маршей, разделенных площадками, лестницы делятся на одномаршевые, двухмаршевые и многомаршевые конструкции.
Более простыми лестницами считаются одномаршевые с прямолинейными, идущими друг за другом, ступенями. Такие лестницы просты в изготовлении, поэтому изготовлениедля дачи своими руками, в основном предусматривает изготовление и установку простых одномаршевых.
Одномаршевая деревянная лестница
Один недостаток — их не всегда можно вписать в выбранное помещение, если этот вид не предусмотрен проектной документацией (высота потолков, длина помещения и др.).
Если марш имеет более 10 ступеней, то пользоваться такой лестницей не очень удобно. Поэтому лестницу делят на две подобные части, отделяя ступени друг от друга промежуточной площадкой (двухмаршевые).
Двухмаршевая деревянная лестница
Такая лестница, в границах одного этажа, имеет два одинаковых марша и одну промежуточную площадку. Двухмаршевые обычно изготавливают с правосторонними маршами с одинаковым количеством ступеней.
Трехмаршевая состоит из двух промежуточных площадок (квадратной формы) и трех маршей — верхний и нижний одинаковой длины, средний марш — соединительный и может по длине отличаться от основных маршей.
Трехмаршевая деревянная лестница
Маршевые типы с веерным устройством ступеней, вместо промежуточных площадок, позволяют делать поворот с одновременным подъемом по лестнице. В ряде случаев, использование веерных ступеней позволяет сделать марши наиболее пологими.
И кроме того: этот метод расположения ступеней позволяет вписать марш в такой проем, в который обычная лестница, с промежуточными площадками, не впишется.
Деревянная лестница с веерным расположением ступеней
Винтовые — это поворотные (угол 360°) конструкции с центральной опорой или без нее (на тетивах), состоящие только из забежных ступеней.
Винтовая деревянная лестница
При достаточной высоте жилого помещения, допускается устройство круговых прямолинейных маршей. Но в этом случае необходимо оборудовать две дополнительные промежуточные площадки.
Распашные — это особый вид маршей, состоящий из одной нижней промежуточной площадки и трех одинаковых маршей: два верхних и один нижний, расходящихся от площадки в правую и левую стороны. Такие марши используются редко, т.к. для своего размещения требуют больших площадей.
Распашные деревянные лестницы
https://youtube.com/watch?v=lnQvC1dvy28
Классификация по конструктивному признаку
Классификация разделяет модели по своим конструкционным особенностям. Для больших комнат будет возможным использование крупных вариантов. Также рекомендуется проводить лестничную облицовку и декорирование. Часто применяется винтовая отделка ступеней в доме. Именно от параметров помещения и основных требований и зависит выбор конструкции.
Виды лестниц:
- бескаркасный тип. Специальные болты крепятся к лестнице, а также к стене;
- косоурные лестницы. В качестве опоры используется наклонная плоскость, на которую уже и закрепляют все элементы. Опора может быть прямой или винтовой;
- цельнометаллический. Фактически такой вариант представляет собой полноценную конструкцию, на которую крепятся ступени;
- комбинированный. Такой тип является очень частым и требует нескольких материалов, которые дополняют металлическую конструкцию.
https://youtube.com/watch?v=Jb-nYFEetug
Конструкцию и модель лестницы выбирают только после того, как были учтены все нюансы и требования использования.
Решетчатый настил
Из чего сделать ступени для металлической лестницы, во многом зависит от сферы их использования. Поступи из решетчатого настила используются довольно часто. Данный вид настила имеет небольшие насечки на поверхности, что позволяет им препятствовать скольжению. Ступени из решетчатого настила лучше всего использовать при оформлении уличных лестниц, так как ячеистая структура не позволяет воде скапливаться и образовывать наледь в зимнее время года.
Данный вид ступеней может иметь различный облик и противоскользящий кант, который уменьшает вероятность несчастных случаев при спуске. В жилых помещениях настил и решетки чаще всего используются в винтовых лестницах, что придает им большей легкости и готический вид.
Рифленый лист
Рифленый лист получил большое распространение при оборудовании лестниц в производственных помещениях. Данный стальной материал имеет покрытие с небольшими выпуклостями, которые могут иметь различные формы и размеры, а также располагаться в определенном порядке или хаотично. Они позволяют уменьшить вероятность скольжения во время ходьбы. Однако данный вид поступей не рекомендуется использовать при оформлении уличных лестниц. Это связано с тем, что рифленый лист не имеет дополнительных отверстий, которые должны быть для отвода воды и предотвращения надели.
Сам стальной лист может быть нарезан с учетом необходимой формы и размеров. Он укладывается на специально подготовленный каркас, изготовленный из стального профиля, в котором используются уголки.
Профилированные решетки
Поступи из профилированных решеток изготавливаются в основном из алюминия или стали. Для этого используются листы, которые в процессе производства прокалываются изнутри, и одну или сразу обе стенки прокола поднимают вверх. Размер проколов, а также высота поднятых стенок значительно отличаются. Чем больше выступов содержит лист, тем выше противоскользящие свойства. Данный лист может быть нарезан в соответствии с различными формами и размерами, необходимыми для крепежа на лестничном марше.
Чаще всего такие ступени используются на уличных лестницах, благодаря возможности удаления воды. Однако они широко распространены и в производственных помещениях с повышенной влажностью.
Такие решетки используются в основном на уличных лестницах
Сетчатые ступени
Стальная металлическая сетка для ступеней обычно изготавливается в соответствии с ГОСТом, применяемым для профилированных листов. Однако она отличается по технологии производства. Просечно-вытяжные листы изготавливаются из различного материала, чаще всего используется цинк или нержавеющая сталь.
Первоначально в них проделываются отверстия, которые вытягиваются в противоположные стороны, формируя сетку. Форма и размеры ячеек могут значительно отличаться. За счет такой технологии общий вес изделия значительно уменьшается, что позволяет не перегружать общую конструкцию.
Использование сетчатых ступеней на улице зависит от наличия рифленой поверхности, которая предотвратит скольжение. В основном такой материал используется для отделки лестниц внутри производственных помещений.
Ступени для уличной входной лестницы
Аккуратная лесенка на крыльце не утратила еще своей актуальности. Для ее изготовления подходят твердые древесные породы, которые устойчивы к постоянным внешним воздействиям. Как правило, это дуб, ясень, клен, бук.
Для защиты от внешних воздействий уличную конструкцию обрабатывают защитными средствами
Чтобы конструкция служила верой и правдой долгие годы, ее необходимо защищать от таких природных факторов, как влага и температурные перепады. Соприкасаемые с грунтом элементы пропитываются маслами, а открытые поверхности ступеней обрабатываются олифой и покрываются краской либо лаком.
Уличную лестницу следует периодически осматривать и при необходимости устранять гнилые участки конструкции.
Конструкция наружной лесенки из дерева
Облицовка лестницы на улице имеет свою специфику. В процессе строительства крыльца в бетоне оставляют закладки из металла, к которым в дальнейшем будут крепиться деревянные ступени.
Соединение верхней обвязки
Возводя каркасный дом своими руками, строитель наверняка встанет перед проблемой соединения пиломатериалов, так как длины стандартных изделий будет недостаточно. Та же самая проблема возникает и при устройстве верхней обвязки. Как правило, стандартной длины доски или бруса не хватает на всю длину стены. Поэтому их приходится «доращивать». Кроме того, обвязка стыкуется на углах и в местах примыкания к периметру внутренних стен. И там необходимо обеспечить прочное и надёжное соединение отдельных деталей обвязки в целую конструкцию.
Соединения досок или деревянных брусьев обычно выполняют различными способами.
- В стык. Это самый простой и доступный при строительстве своими руками способ крепления двух деревянных деталей под углом 90º. Используется для соединения верхней обвязки внешних стен и внутренних перегородок. Соединение выполняется в двух вариантах: стягивание гвоздями или саморезами через плоскость одной доски в торец другой, либо с помощью металлических уголков. Если первый вариант подходит только для одинарных досок, то второй может быть применён для сдвоенных/строенных досок, для бруса, а также комбинации доска + брус.
- 45º-тиградусный стык, называемый ещё «на ус» Собственно, сам стык производится под прямым углом, но своё название получил от того, что стыкуемые детали обрезаются под углом 45º и стягиваются саморезами. В результате получается достаточно прочное соединение, используемое в местах примыкания внутренних стен. Вариация такого стыка используется для удлинения досок или бруса. В этом случае срез производится под углом 20-30º к осевой линии деревянных изделий, но с противоположных сторон.
- Соединение «в пол-дерева». Традиционное соединение для строительства бревенчатых домов. На расстоянии, равном ширине соединяемых деталей, от их торцов делаются пропилы в половину толщины деталей. Лишняя часть скалывается, а доски или брусья стягиваются гвоздями или саморезами. Такое соединение используется как для удлинения деревянных деталей, так и для их соединения под углом 90º.
- Соединения шип-паз. Образуют самые сложные, но и самые прочные соединения. Вариантов много: гребёнка, косая гребёнка, ласточкин хвост и т. д. Но проблема в том, что изготавливать такие соединения своими руками, без соответствующего оборудования весьма затруднительно. Кроме того, все необходимые выпилы и подгонки занимают недопустимо много времени.
Размер шага
Для того чтобы лестница была удобной, очень важно определить оптимальное значение таких показателей, как ширина проступи и высота подступенка. Эти два элемента и образуют собой непосредственно саму ступень
Именно поэтому эта характеристика так тесно связана с такими понятиями, как количество ступеней и высота марша.
Чтобы правильно выставить эти показатели, необходимо обратиться к такой характеристике, как размер шага, а точнее, его ширина. Она представляет собой сумму двух подступенков и ширины проступи между ними. Оптимальным значением является сумма в промежутке 60–65 см.
Размер проступи должен позволять человеку полноценно разместить стопу на её поверхности. Обычно её устанавливают на отметке в 22–25 см. А вот высота ступеньки должна быть около 14–17 см. Точные значения можно определить только конкретным соотношением величин для того или иного типа лестниц.
Для определения индекса удобства следует вычесть из ширины проступи высоту подступенка. Результат должен быть равен 12. Если же сложить эти цифры, в идеале должно получиться число 46. Этот показатель обозначает индекс безопасности лестницы.
Этапы строительства для консольных лестниц
Строительство лестницы-консоли — сложный процесс, именно поэтому основу для нее необходимо заложить еще на этапе строительства дома
Это важно по следующим причинам:
Для надежности и безопасности консольной лестницы для ее строительства используются твердые материалы, например, нередко их изготавливают из бетона.
Необходимо учитывать, из какого материала изготовлены сами стены. Например, для кирпичного строения кронштейны заводят на глубину не менее 200 мм, каждый из которых должен придавливаться минимум 10 рядами кирпича, это с учетом марша, шириной 80 см. Если для строительства использовался пустотелый кирпич, то глубина заделки кронштейнов увеличивается вдвое — до 400 мм
А если стена построена из рыхлого и пористого материала — газобетона, важно дополнительно укрепить место заделки закладными.
Не забываем следовать этапам строительства
Конечно, возведение такой конструкции не исключается и в уже готовых зданиях, но для этого используются другие типы крепления — анкера
Также важно учесть характеристику стен: лестницу-консоль можно строить в домах из кирпича и бетона

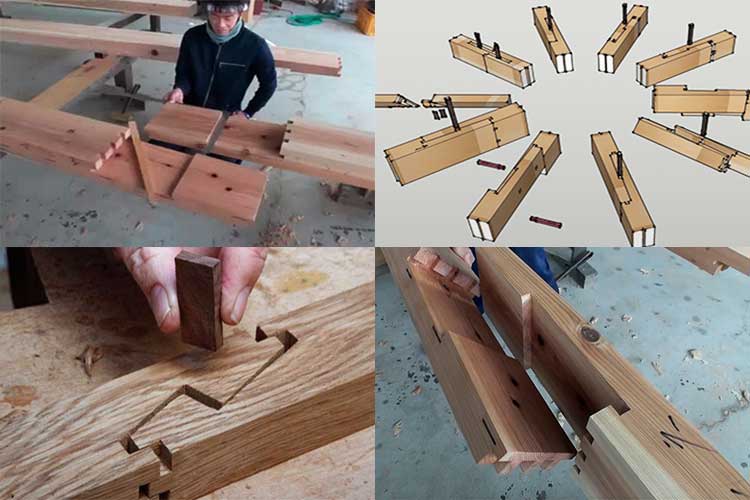

Особенности японского столярного соединения
Небывалых высот столярного искусства достигли японские мастера. Используя традиционные техники, комбинируя различные типы соединений, они создают точные и надежные стыки без применения гвоздей и прочего крепежа. Стыковка различных деревянных деталей выполняется исключительно благодаря силе трения.
В основе надежности данных соединений лежит точный срез. Идеально подогнанные линии замков на обеих сопрягаемых деталях позволяют создать соединение с безукоризненной точностью. Сложные конфигурации замков требуют большого опыта, знаний и умения владеть инструментом, но при желании всему этому можно научиться.
«Лестница в дом» — профессиональное изготовление деревянных лестниц с любым дизайном
Если вы не уверены в том, что справитесь своими руками, не стоит рисковать безопасностью домочадцев — закажите профессионально изготовленную лестницу у профильных специалистов. Они спроектируют конструкцию, соблюдая действующие ГОСТ, сделают расчеты, помогут подобрать удобный и красивый вариант деревянной обшивки.
Компания «Лестница в дом» предлагает большой выбор маршевых, винтовых конструкций по приемлемой цене. Покупателям доступны готовые варианты из каталога (более 400 моделей), изделия по индивидуальным проектам. В изготовлении используются сертифицированные материалы, высококачественные составы Votteler, Loba, AkzoNobel. Сотрудничая напрямую с производителями, компания оптимизирует стоимость продукции, повышает оперативность решения всех технических задач. «Лестница в дом» предлагает:
- широкий выбор моделей из дерева, на металлокаркасе (с прямыми, забежными ступенями, с площадками и так далее), разнообразие вариантов отделки;
- услуги сборки, монтажа конструкций на объектах в Москве и Московской области — мы устанавливаем лестницы в частных домах, квартирах, коммерческих пространствах;
- доставку изготовленных конструкций во все регионы России проверенными транспортными сервисами;
- профессиональную помощь при выборе конструкций, формы, отделки и так далее.
Чтобы сделать заказ, задать вопрос, узнать об условиях сотрудничества, свяжитесь с менеджерами компании по телефону или напишите нам в онлайн-чате.
Косоур и его характеристики
Косоуром называют тип балки в виде несущего элемента, на котором закрепляются ступени. Они располагаются поверх самого компонента, на специальной гребенке. Края ступеней хорошо просматриваются с торца.
Существует два способа монтажа косоуров. Первый предусматривает его установку по краям конструкции, а второй – посредине. В последнем случае косоур именуется центральным.
У конструкции на косоурах ограждение монтируется непосредственно на ступени. В зависимости от ширины последних, и высоты подступенников рассчитываются параметры косоура – угол его наклона и размеры выпилов гребенки.
Преимущества лестниц с косоуром:
- выглядят компактными и легкими;
- не боятся высоких механических нагрузок;
- могут устанавливаться в условиях ограниченного пространства.
Обе разновидности конструкции могут быть винтовыми, прямыми или с изгибами. Это зависит от формы косоура или тетивы.
Существует множество вариантов исполнения данной конструкции, в состав каждого из которых входят свои узлы и детали. Так, основу конструкции маршевой лестницы составляют несущие балки. Деревянные лестницы изготавливают на косоурах или тетиве. Именно на них устанавливают ступени и подступенки, по которым и ходят жильцы дома.
Чем отличается косоур от тетивы? Различие между этими несущими балками заключается в том, что на косоурах ступени крепят поверх балок, а для их установки в тетиву необходимо проделать паз. Но это лишь поверхностные различия. Тетива и косоур — в чем их отличие? Давайте разбираться в этой статье.
Особенности сборки своими руками лестниц на второй этаж на больцах
В итоге следует рассмотреть еще один любопытный вариант того, как сооружается лестница на второй этаж своими руками. Речь в данном случае пойдет о конструкции на больцах, которая получила свое название от нем. Bolzen, что переводится как «болт». Иными словами, мы говорим о конструкции, которая фиксируется на особых болтах. Хотя в действительности это даже не болты, а крепежные элементы, выполненные в форме штырей, на концах которых имеется резьба. Благодаря больцам перила и ступеньки соединяются между собой, а также крепятся к стене. Как результат – мы получаем воздушную и легкую лестницу, способную украсить любой частный дом. Тем более что подступенки в данном случае вообще отсутствуют.
Помимо всего прочего, лестницы такого типа бывают как достаточно компактными, так и растянутыми на конкретном участке стены. Невзирая на то, что эти конструкции кажутся легкими, в действительности они прочные и долговечные, могут спокойно выдерживать несколько сотен килограммов, из-за чего, собственно, и обретают в последние годы все большую популярность.
На этом все, удачи и теплых зим!
Устройство деревянной лестницы
Устройство деревянной лестницы предполагает использование различных пиломатериалов. Чтобы выдержать заданную высоту лестничного марша и обеспечить одинаковую высоту ступеней, ширину нижней доски сужают до 10 см по толщине настила. При желании оборудовать подполье дверью на щитах необходимо наметить размеры дверного проема и нарезать доски по линиям. Если нет возможности приобрести длинные доски, то обшивку допустимо выполнить с помощью коротышей размером не менее 90 см, располагая их в разбежку.
Далее нарезают стойки для каждого подступенника, их высота определяется высотой от верхней точки подступенника до уровня земли. Для этого подойдет брусок 50х50 см. Если требуется оснастить крыльцо перилами, желательно использовать доски от 50х100 до 50х150 см — это позволит создать крепкую конструкцию с элементами ограждения, а также украсить постройку декоративной резьбой.
Таким образом, высота стоек будет увеличена на 80—90 см. В этом случае по линии подступенника прибивают брусок высотой 10 см + 90 см = 100 см (10 см — это величина первого подступенника), к соединению по линии второго подступенника — брусок высотой 10 см + 15 см + 90 = 115 см и т. д. К последнему подступеннику и нижеследующим доскам прибивают брусок длиной 145 см + 90см = 235 см. Такие же бруски крепят с центральной и тыльной сторон верхней площадки.
На следующем этапе изготавливают по 10 ступеней и подступенников длиной 1,2 м по ширине лестничного марша. Подступенники нарезают из доски шириной 110 мм и толщиной 40—50 мм, ступени собирают из шпунтованной доски 50 мм так, чтобы получилась плита со сторонами 350х1200 мм.
С обратной стороны ступени вырезают канавку глубиной 15 мм, ширину канавки делают равной толщине подступенника на расстоянии 50 мм от переднего края. Ступени и подступенники собирают под углом на шурупы. В местах прохождения стоек на ступенях прорезают пазы соответствующих размеров.
Лестница на косоурах
Отличается достаточно высокой прочностью, длительным сроком эксплуатации и простотой монтажа при наименьших затратах строительного материала. Единственная сложная часть — это подготовка опорных балок.
Опорные балки можно подготовить двумя способами. В первом случае используют балки соответствующей длины сечением 100х250 мм, с одной стороны которых вырезают гребни по высоте и ширине ступеней. После установки в нужное место на гребни закрепляют доски, вырезанные по размерам ступеней, — на этом монтаж можно считать завершенным.
Иногда найти балку с нужным сечением трудно. В таком случае необходимо спарить две балки (100×100 и 100×150 мм): первая пойдет на уровень гребня, а вторая — на опорную часть. Можно также воспользоваться четырьмя досками (две 50×100 и две 50×150 мм), скрепив их между собой в шахматном порядке по форме балки.
Для второго способа при тех же размерах понадобится меньше материала, к тому же такая конструкция отличается повышенной прочностью. Сначала готовят шаблон в виде прямоугольника, одна из сторон которого соответствует высоте ступени, а другая — ширине.
В нижнем углу подступенника чертят прямоугольник со сторонами 50-100 мм (чем меньше крутизна, тем больше значение) и от его (прямоугольника) внутреннего угла откладывают линию по крутизне лестницы — это и будет линия среза. По готовому шаблону из доски толщиной 70-100 мм нарезают косоуры по ширине или высоте ступени.
Затем тот же шаблон прикладывают к опорным балкам по месту расположения ступеней, намечают вытачки и удаляют все лишнее. После на косоуры набивают ступени и подступенники, а полученную конструкцию совмещают с вырезами балок и укрепляют пластинами.
Разметку, установку опорных балок и монтаж перил выполняют так же, как в предыдущем варианте. Если ширина лестничного марша больше 1,5 м, в центральную часть добавляют еще одну балку с косоурами.
Общая характеристика
Данный предмет размещается в проемах, имеющих прямоугольную форму, близкую к квадратной. Например, это может быть выем размером 180х200 сантиметров.
Поворот на 180º может быть реализован различными способами:
посредством использования небольшой лестничной площадки, имеющей прямоугольную форму. Она разделяет всю конструкцию на две части, именуемые маршами. Площадка монтируется в лестничном проеме и от нее вверх и вниз отходят маршевые лестницы. Такое изделие является несложным в монтаже, но занимает много места;
Использование площадки
применение забежных ступеней лестницы – это следующий способ поворота. Он экономит пространство и делает внешний вид более эстетичным;
Поворот с использованием забежных элементов
- использование полувинтового типа конструкции – оно придает лестнице элегантность. Но, вместе с тем, такое изделие является сложным в изготовлении и его цена довольно высока;
- комбинированные варианты – могут встречаться случаи, когда для поворота применяется и площадка и забежные ступени.
В последнее время довольно популярным видом таких конструкций стали модульные лестницы с поворотом на 180. Они состоят из элементов-модулей. Благодаря этому их можно собрать легко и быстро как детский конструктор.
Модульное изделие
Ступени в модулях изготовлены из сосны по специальной технологии. С ее помощью значительно увеличивается их срок службы. Кроме того, такие детали меньше подвергаются деформации.
Поворот на 180 градусов в модульных конструкциях достигается теми же способами, что и описанные выше. Но чаще всего для этого используется площадка.
Достоинством такого изделия помимо простоты сборки является легкость конфигурирования. То есть, предлагаемые планировочные решения могут комбинироваться по-разному. Это позволяет вписать такую вещь в любой интерьер.
Модульная лестница с поворотом на 180 градусов собирается из металлических элементов. При сборке их вставляют друг в друга и фиксируют в таком положении.
Конструкция из модулей позволяет создавать универсальные лестницы. В них при необходимости можно увеличивать или уменьшать высоту. Так же можно устанавливать различный угол наклона конструкции. Его величина может составлять от 35 до 45 градусов.
В продаже имеются различные варианты исполнения таких изделий. В зависимости от технических характеристик и марки производителя, универсальный комплект лестницы с поворотом на 180 градусов может иметь очень разную стоимость. Она может составлять от нескольких десятков до нескольких сотен тысяч рублей.
Основные размеры лестницы и нормы по ее установке
Нормы установки лестницы определяют ГОСТы, строительные нормы и правила. Придерживаясь утвержденных в них оптимальных размеров для изготовления лестниц, можно своими руками собрать безопасную и комфортную для эксплуатации каждым членом семьи (как взрослыми, так и детьми, пожилыми людьми) конструкцию.
Так, правильно спроектированная и установленная лестница должна иметь:
- Ширину лестничного марша в 1,25-1,50 метра. Ширина может быть уменьшена до 760-800 см для лестниц, ведущих в подсобные помещения, подвал, на чердак через потолочный люк.
- Высоту подступенок в пределах 15-20 см и глубину проступей в 25-35 см.
- Быть наклоненной под углом в 35-45 градусов.
- Иметь поручни высотой в 900 см, расположенные на дистанции минимум в 15 см.
- Иметь высоту прохода в 2 метра или минимум на 5 см больше роста самого высокого проживающего.
Конструкция лестницы в доме должна быть правильно спроектирована и хорошо освещена.
Кроме того, безопасная лестница должна иметь перила, быть хорошо освещена.
Проектирование лестницы лучше доверить профессионалам, которые смогут правильно рассчитать любую конструкцию в соответствии с нормами и пожеланиями жильца.
