Дымоход для газового котла в частном доме: 4 вида

Ассортимент модулей

Монтаж дымохода из нержавейки осуществляется с использованием готовых модулей различного типа, поэтому его несложно выполнить самостоятельно. Производители предлагают следующие элементы:

• Прямые трубы. Деталь может иметь дину от 33 до 100 см. Прочное соединение элементов между собой выполняется за счет раструбного сопряжения, монтаж не требует применения дополнительного крепежа.
• Отводы 45°. Применяются при необходимости выполнить отклонение от вертикали.
• Отводы 90°. Используются для перехода между вертикальными и горизонтальными участками конструкции.
• Тройник 45° или 87°. Предназначен для монтажа узла сборки конденсата, также может применяться для подключения двух отопительных агрегатов к общему дымоходу.
• Сборник конденсата. Монтируется в нижней точке основного вертикального канала, в него стекает влага, сконденсировавшаяся при остывании дымовых газов.
• Ревизионный элемент. Устанавливается в местах, где выше риск скопления сажи, для проверки и очистки дымоходной системы.
• Проходки. Специальные элементы для обустройства узлов прохождения трубы через перекрытия и кровлю, помогают обеспечить противопожарную изоляцию конструкций, герметичность кровли, привлекательный внешний вид.
• Колпак, искрогаситель и другие элементы для монтажа на верхней части дымохода. Защищают систему от проникновения осадков, возникновения эффекта обратной тяги, от попадания искр на кровельное покрытие.

Общие требования к дымоходам газовых котлов

• полная герметичность канала дымохода на всём протяжении;
• наличие достаточной тяги для полного отвода из котла продуктов сгорания;
• огнестойкость и химическая устойчивость материала исполнения внутренней поверхности;
• высокая термостойкость;
• оснащённость каждого котла отдельным дымоходом;
• дымовой канал на своём протяжении не должен иметь больше 3-х поворотов, а овалы в конфигурации выполняются с радиусом кривизны не менее диаметра выходной трубы;
• вертикальный дымоход должен быть не менее 5 м в высоту – минимального значения, обеспечивающего нужные разрежение и тягу;
• диаметр трубы дымохода для газового котла не должен быть меньше размера выходного канала отопительного агрегата;
• недопустимость подключения дымоходов к вентиляционным каналам;
• соответствие требованиям нормативных документов:

Этапы установки трубы для газового котла

Сначала происходит закупка оборудования, подготовка всех инструментов и материалов. Также заранее должен быть приготовлен проект, схема и все расчеты. После этого можно построить ветканал.

Как построить дымоход:

1. Сначала выполняется предварительный сбор конструкции, чтобы убедится в целостности и комплектности материалов;
2. Затем дымоход подсоединяется к газовому котлу;
3. Все элементы конструкции необходимо зафиксировать соединительными деталями;
4. Затем система проверяется на герметичность.

Вывод наружной трубы с котельной выполняется через стену. Иногда могут использовать готовую вентиляцию или окно. В стене придется сделать отверстие нужного диаметра для трубы и теплоизоляции.

В полученное отверстие вставляется одна секция труб, закрепляется и изолируется. На улице постепенно добавляют секции и делают проверку отвесом. С помощью кронштейнов дымоход крепится к стене. Конец дымохода оборудуется крышей.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

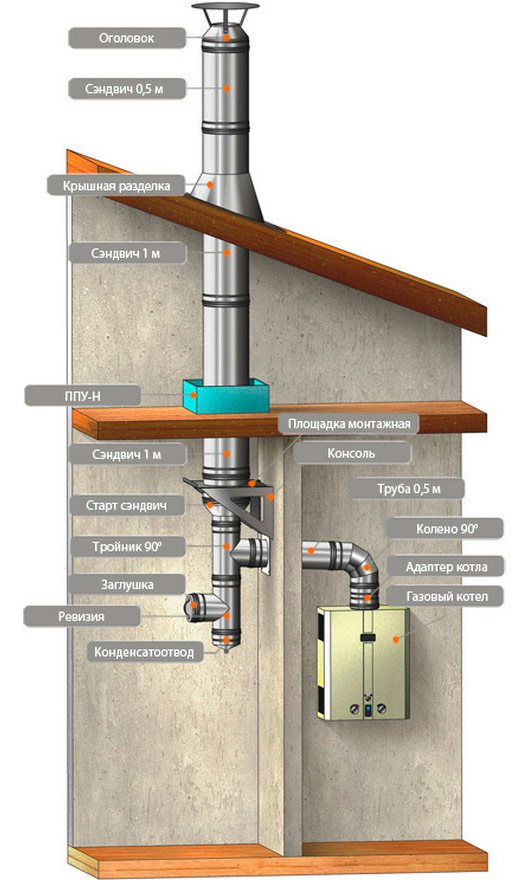

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Виды и цены

Преимуществом таких котлов является большой выбор моделей с разными креплениями: напольные и настенные. При выборе котла учитывают реальные условия подключения.

На строительном рынке достаточно широко представлено котельное оборудование европейских заводов, России, стран СНГ и Китая. Понятно, что качество оборудования из ЕС выше, чем у котлов из Китая, но и цена значительно выше.

Популярные парапетные котлы:

1. TERMOMAX-C –энергонезависимые компактные котлы для индивидуального теплоснабжения одноэтажных и многоэтажных домов оборудованные системой выброса дымовых газов через коаксиальный канал, горизонтально встроенный во внешней стене. Конструкционно выполняются, как одно так и и в двухконтурном исполнении с маркировкой Е и ЕВ и тепловой мощностью от 7 до16 кВт. Для отопительных систем с большим гидравлическим сопротивлением предусмотрен циркуляционный насос. Управление, защита и пуск выполняются через газовый клапан EuroSit 630. Горелка запускается с помощью пьезорозжига. TermoMax С 16ЕВ имеет КПД 90% и способен отапливать помещения размером 120 м2, стоимость агрегата – 20100 руб.
2. Еще одна российская модель парапетного котла — Лемакс Патриот 20 с закрытой топкой. Стальной теплообменник, обработанный ингибирующим составом, и закрыт эмалевым покрытием для противостояния коррозионным процессам. По типу монтажа — настенный. Линейка тепловой нагрузки котлов Лемакс от 6 до 20 кВт. Газогорелочное оборудование от итальянского концерна «SIT» с инжекционной факельной горелкой «POLIDORO». На лицевой панели специальные отверстия для создания конвекционного эффекта и повышения теплопередачи в помещении. К особенностям относятся: съемные элементы облицовки, запальник, коаксиальная система дымоудаления, энергонезависимый вариант установки. Стоимость агрегата – 25820 руб.
3. Двухконтурный котел «Slim 2.300 Fi», выпускается брендом Baxi с тепловой нагрузкой от 14.9 до 29.7 кВт, способных нагреть объекты размером 140 -160 м2. Котел выполнен из качественных материалов, с ценой от 120.0 до 140.0 тыс. руб.
4. EcoCompact VSC D INT 306/4-5 190L, котел германского бренда Vaillant – высокоэффективный агрегат, может отапливать 160-180 м2, цена 240.0 тыс.руб.
5. Парапетный котел Данко, мощностью от 7 до 18 кВт, оборудован чугунным бойлером с толщиной стен 3 мм и закрытой топочной камерой. Универсальная конструкция позволяет выполнять двухсторонее подключение инженерных сетей, блок управления расположен на рабочей панели котла. Агрегаты укомплектованы газовой автоматикой «Honeywell», пьезоэлектрическим розжигом и микрофакельной горелкой, площадь нагрева до 160 м2, цена – 21 тыс.руб.
6. Eurotherm KT TSY (P2) для индивидуального теплоснабжения в системах с естественной и принудительной циркуляцией отопительного контура, с температурой нагрева воды до 90 С, тепловая мощность 10 кВт, расход газа 1.13 м3/час, КПД 92%, вес 59 кг, срок гарантии 24 мес., площадь обогрева 100 м2, цена – 24тыс. руб. Стальные котлы оборудованы медной системой рекуперации с обходным каналом. Медный змеевик особой конструкции помещен в водяную полость, для выработки ГВС. Особенности конструкции: система рекуперации тепла с приемным баком, корпус, блок управления и защиты, воздухопровод, газоход, чехол для ветровой защиты. Конструкция позволяет установить агрегат на уровне пола возле стены. Контурные соединительные трубопроводы ГВС выполнены с одной стороны. Воздухозаборный канал проходит сквозь наружную стенку толщиной от 200 — 500 мм. Не допускается крепление на стенах в деревянном доме, без проведения пожарозащитных мероприятий.

Как правильно установить дымоход на газовый котел

Установка дымохода должна быть соответствовать строительным нормам. Иначе возникнут проблемы с эксплуатацией конструкции. Все особенности монтажа учитываются в ряде правил и рекомендаций.

Советы по установке:

1. Максимальных уклон труб – 30 градусов;
2. Для отвода конденсата подразумевают монтаж конденсатосборника на поворотах системы;
3. Заранее следует обдумать разметку капельника и ревизии;
4. В обязательном порядке оборудуются заслонки для стабилизации тяги;
5. На улице требуется обязательно утеплить трубу;
6. При стыковке элементов не должно возникать щелей и зазоров;
7. Стыки потребуется хорошо загерметизировать;
8. Установка трубы должна быть в строго вертикальном положении;
9. Для утепления можно использовать минеральную вату, а поверх нее установить кирпичный слой.

Кроме этого следует особое внимание уделить материалу изготовления дымохода. Лучше всего выбирать огнеупорные элементы

Сама труба должна быть ровной, изгибы и неровности не приветствуются. До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными.

К внутреннему устройству трубы должен быть свободный доступ для очистки и ремонтных работ. При отклонении от норм газовая служба может запретить использование котла

Важно правильно и ответственно подойти к процессу монтажа

Как правильно установить коаксиальный дымоход газового котла, правила установки

До того, как выполнить установку коаксиального дымохода стоит как минимум определиться с его размером и позаботиться о вентиляции помещения.

Размеры дымоотвода

Для соединения труб часто применяется тройник, важно чтобы патрубки были одинаковы по диаметру. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами

По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами.

Наклон коаксиальной трубы газового котла

Самый качественный монтаж с уклоном в сторону выполнен тогда, когда конденсат находится на достаточном удалении от котла, и естественным образом испаряется в атмосферу. Но это только в то время года, пока температура держится выше 0 градусов.

Когда приходят морозы, у дымоотвода с наклоном к земле, капли конденсата примерзают. В результате ледяное образование полностью или частично останавливает транспортировку кислорода в котел, поэтому топливо начинает неэффективно сгорать. Из этого следует плохой нагрев теплоносителя, а также увеличенный расход газа. А расход этого топлива очень важен, особенно в том случае, если у вас нет центрального газоснабжения и вы закупаете газ в баллонах.

Конденсат может стекать к напольному газовому котлу с коаксиальным дымоходом. Чтобы не заморачиваться о вопросе сбора конденсата, можно сделать его слив в канализацию.

Обеспечение вентиляции

Многие хозяева считают, что котлу с закрытой камерой сгорания, не нужна вентиляция вообще. И вроде бы все правильно, ведь забор воздуха идет не из жилых комнат.

Но и обойтись без вентиляции никак нельзя. Во-первых, постоянная циркуляция воздуха будет держать в норме влажность, препятствуя образованию ржавчины в конструкционных узлах котла отопления.

Во-вторых, нужно помнить, что любое устройство может рано или поздно сломаться. Когда котельная хорошо проветривается, в случае поломки некоторых узлов котла, часть опасных выбросов будет выводиться естественным путем. Поэтому вы не отравитесь опасными соединениями.

Защита коаксиального дымохода от обледенения и ветра

Обледенение дымохода — неприятное явление, которое свойственно всем конструкциям данного типа.

Признаки обледенения:

• Котел загорается и спустя некоторое время тухнет. Как с этим бороться, читайте, переходя по ссылке.
• На экране появляется сообщение «Отрыв пламени».
• Конденсат появляется на воздуховоде, преимущественно там, где заходит воздух с улицы.

Устранить проблему можно разными способами — увеличить мощность системы отопления, обеспечить дополнительный приток кислорода из помещения. Также справляться с обледенением можно методом уменьшения контрольного значения дельты котла — зимой нужно вводить минимально возможный показатель.

Иногда хозяева сталкиваются с такой ситуацией, что через дымоотвод котел просто-напросто задувает.

Для этого умельцы придумали интересную защиту от ветра:

Первым делом важно хорошо утеплить коаксиальный дымоход, тогда влага будет гораздо меньше конденсироваться, и тяга будет стабильной.
На внутреннюю трубу монтируется колено того же размера что и труба, а сориентировано оно должно быть в потолок.
Дымоход загоняется в цилиндр (сделанный своими силами или можно приобрести готовый) с прорезью в передней части и диаметром, равным толщине трубы дымоотвода.
Колено дымоотвода направляется верх, сквозь цилиндр, и прикрывается колпаком, защищающим от снега и дождя. Защитный элемент важно крепить болтами и галками, так как саморезы от сильного ветра могут вывалиться через пару месяцев.. Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра

Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям

Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра. Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям.

Что представляет собой коаксиальный дымоход?

Конструкция коаксиальной системы выведения дыма состоит из двух труб, вставленных друг в друга и имеющих разный диаметр. Внутренняя используется для выведения продуктов сгорания, а при помощи наружной происходит поступление воздуха с улицы. Внутри им не дают прикасаться друг к другу специальные перемычки, придающие трубопроводу повышенную жесткость. Таким образом, не происходит смешение между собой дыма, выводимого из котла и воздуха, поступаемого в котел.

Чаще всего устанавливают горизонтальную коаксиальную конструкцию, хотя встречаются и вертикальные, только довольно редко.

Какой дымоход лучше для газового котла

Долговечность канала зависит от материала. Он должен выдерживать высокую температуру, воздействие влаги и кислоты, образующихся при сгорании газа. Материал нужно выбирать достаточно легкий, чтобы не пришлось укреплять стены и фундамент здания. Для изготовления используются:

1. Нержавеющая сталь – устойчива к большинству видов коррозии, нетяжелая, считается оптимальным вариантом. Обеспечивает надежную тягу в течение 15 лет.
2. Алюминий – тоже долговечен, но из-за низкой механической прочности применяется только для внутренней отделки.
3. Эмалированные трубы – выпускаются со встроенной термоизоляцией, что упрощает монтаж дымохода.
4. Оцинкованная сталь – простоит максимум 5 лет, так как потеряет герметичность под воздействием испарений повышенной кислотности.
5. Керамика – срок службы таких изделий достигает 30 лет. Европейские производители укрепляют их красивым стальным обрамлением. Однако из-за большого веса иногда приходится принимать меры по усилению стен и фундамента. Максимальную тягу такие конструкции обеспечивают только в вертикальном положении, что не всегда возможно реализовать.
6. Сэндвич-дымоходы – состоят из двух труб, вставленных одна в другую, с утеплителем между ними. За счет 2 слоев металла обладают высокой надежностью. Долговечность зависит от материала внутренней трубы. При монтаже не нужно дополнительное утепление.
7. Коаксиальные дымоходы – также состоят из двух труб, но пространство между ними используется для подачи воздуха к газовым котлам закрытого типа с улицы. Выпускаются модулями, удобными для быстрой сборки.
8. Кирпичные дымоходы – получаются тяжелыми, поэтому для них требуется фундамент. Из-за шершавых стенок тяга не на высоте, что приводит к скоплению сажи на них. Поэтому трубу придется чистить дважды в год. Кроме того, кирпич гигроскопичен, впитывает образующийся конденсат и быстро разрушается. Но сохранившийся дымоход можно использовать в качестве защитного обрамления, если вставить в него трубу из нержавейки с конденсатосборником в нижней части.
9. Асбоцементные каналы – дешевы, но применяются редко, так как склонны к растрескиванию и выделению канцерогенов при перегреве.

В зависимости от способа установки дымоходы бывают наружными и внутренними. Какой из них лучше выбрать – зависит от типа здания и места размещения котла. Наружные каналы горизонтально выводят на улицу и крепят к внешней стене. Их легче монтировать, достаточно только выполнить противопожарные правила при обустройстве отверстия, если дом построен из горючих материалов. Однако потребуется тщательное утепление и установка конденсатосборника.

Внутренний дымоход выводится сквозь потолочные перекрытия и крышу, что не всегда приемлемо в многоэтажных зданиях. Монтаж осложняется установкой нескольких специальных проходных узлов, обеспечивающих пожарную безопасность.

Ремонт кирпичной трубы дымохода от газового котла

Реконструкция старого дымохода может потребоваться в нескольких случаях:

• Обнаруженная неисправность во время регулярного осмотра кладки.

Переоборудование системы дымоотведения, позволяющее использовать обычные печные кирпичные дымоходы для современных газовых котлов.

Перед проведением ремонтных работ определяют и устраняют причину, приведшую к разрушению кирпичной кладки.

Почему разрушается кирпич на газовом дымоходе?

Периодичность проверки кирпичных дымоходов не менее одного раза в год, перед наступлением отопительного сезона. Осмотр показывает наличие или отсутствие выпадения раствора из швов, растрескивание кирпича и другие нарушения. Причиной разрушений являются:

• Воздействие конденсата – плохо утепленная кладка приставного дымохода снаружи дома является причиной выпадения конденсата. Под воздействием перепада температур и скопления сажи, образуется сильная кислота, разрушающая растворный шов и кирпич. Эта же проблема встречается при кладке внутренних кирпичных дымоходов, особенно, если не утеплен участок, проходящий по чердачному помещению.

Негативное воздействие окружающей среды – кирпич имеет пределы термальной нагрузки. Неправильный выбор материала для кладки, приводит к разрушению стенок, через 1-2 отопительных сезона. Перегрев сказывается на прочности облицовочного кирпича. Допустимая норма нагрева поверхности не более 50°С.

Разрушение фундамента – рекомендации по строительству наружных пристенных кирпичных дымоходов вне дома, предписывают изготовление основания, армированного металлическими прутьями, толщиной 1 см. Ширина фундамента превышает кладку на 15 см с каждой стороны канала. Возведение конструкции выполняется только после полного затвердевания основания, спустя месяц после заливки.

Нужно ли гильзовать кирпичный дымоход и чем?

Загильзовка дымохода требуется в следующих случаях:

1. Усиленное образование конденсата.

Расположение дымоходных труб от газовых котлов в кирпичной вентиляционной шахте.

Разрушение кирпичного дымохода.

Чтобы избежать разрушения конструкции кирпичной системы дымоотведения в дальнейшем (средний срок эксплуатации 6 лет), проводится гильзование. В дымоход устанавливают нержавеющую трубу или гофру.{banner_downtext}Дополнительная герметизация дымоходов в кирпичных стенах для индивидуальных газовых котлов требуется, только если используются каналы, предназначенные для вентиляции.

Как выполнить чистку кирпичной трубы при газовом отоплении

Провести чистку труб можно самостоятельно, что, как показывает практика, часто приводит к разрушению кирпичной кладки. Без определенной квалификации, прочищать дымоходы не рекомендуется, так как во время выполнения работ разрушаются внутренние стенки канала.

В качестве варианта, можно вызвать специалиста для прочистки. Работы в среднем будут стоить от 600 до 3000 руб. Занимаемое время от 3-6 часов, в зависимости от степени загрязнения.

Достоинства и недостатки подключения котла на газе к дымоходу из кирпича

Кирпичные дымоходные каналы имеют определенные плюсы и минусы. В качестве преимуществ можно выделить:

1. Низкая стоимость при возможности использования существующей трубы.

Возможность подсоединения газового котла с открытой камерой сгорания к кирпичному дымоходу.

Доступность строительных и отделочных материалов.

Недостатками конструкции являются:

1. Небольшой срок эксплуатации.

Высокие требования к качеству кладки и квалификации рабочего, осуществляющего строительные работы.

Необходимость в утеплении.

Множество ограничений – делать газовый дымоход в наружной кирпичной стене, использовать старый канал без гильзования, подключать систему к конденсационным котлам и оборудованию с закрытой топочной камерой, запрещается.

Технические характеристики, в частности показатели тяги, аэродинамические свойства, небольшой срок службы, ставят под сомнение целесообразность установки газового котла с кирпичной системой дымоудаления. Для подключения стоит выбрать нержавеющую сэндвич трубу или керамику.

Виды современных дымоходов

На данный момент в частных домах применяется 3 разновидности дымовых каналов под естественную тягу:

• кирпичные со вставкой из нержавейки;
• керамические;
• двустенные утепленные трубы типа сэндвич, изображенные на схеме.

Мы не включили в перечень недорогие асбестовые трубы, поскольку их сложно отнести к современным. Кстати сказать, СНиП допускает их установку лишь в одноэтажных зданиях, причем утепление наружной части обязательно. Учитывая вес асбестоцемента и неудобство монтажа, экономия выйдет призрачной. Проще изготовить сэндвич своими руками, обернув нержавейку базальтовым волокном и кожухом из оцинкованной кровельной стали.

Дымовые трубы из чистого кирпича тоже уходят в прошлое. Если вы хотите сделать надежный и долговечный дымоход внутри кирпичной стены, то лучше воспользуйтесь одним из двух вариантов:

1. Вставить внутрь кирпичной шахты нержавеющую трубу с толщиной стенки не менее 1 мм.
2. В процессе постройки заложить в стену специальные блоки с утепленными базальтовым волокном керамическими втулками.

Вариант с металлической вставкой дешевле комплекта керамики, но проигрывает в надежности. Опять же, гораздо проще купить и смонтировать модульный сэндвич, чем возводить кирпичную кладку и вставлять туда гильзу. Процесс сборки газохода из двустенных труб рассмотрен в этом руководстве. Есть и другая трудность: сечение шахты, привязанное к размеру кирпичей, не всегда совпадает с наружным диаметром патрубка на котле. Уменьшать проем нельзя, только увеличивать, что не всегда возможно.

Керамические дымоходные элементы
