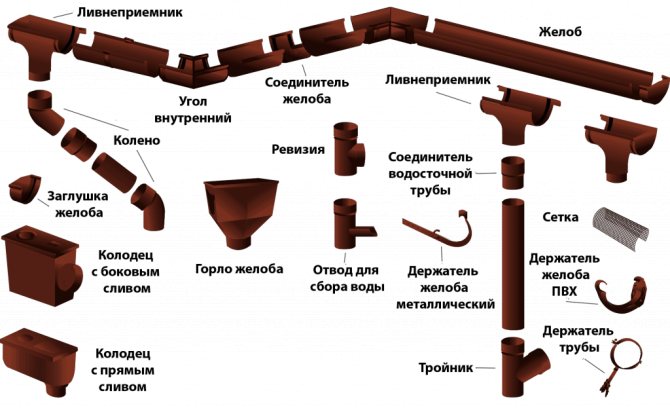

Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
Какими бывают водостоки
В основу классификации видов водостоков для крыши положены два признака, определяющие характер технологии при монтаже системы. К первому признаку относят способ изготовления. В соответствии с этим различают самодельную водосточную систему и изготовленную в промышленных условиях.
Самодельная водосточная система
Преимуществом водостока, изготовленного своими руками, является возможность выполнения его по собственному вкусу. Характер выполнения зависит от творческой фантазии владельца дома. Самодельная система не сопряжена со значительными затратами. Более того, допускается монтаж водосточной системы по схеме, которая наиболее удобна для владельца загородной недвижимости и учитывает все особенности данного строения. К недостаткам такой конструкции относят усиленный контроль за эффективностью работы.
Чаще всего выполняются из оцинкованного железа, а такой материал способен прогнивать. Во время монтажа металлического водостока для крыши своими руками возникает проблема соединения элементов конструкции, так как железо плохо гнется. К тому же, внешний вид таких систем носит не респектабельный характер.
Заводская водосточная система
У заводской системы выдержаны все стандарты и параметры. Даже при использовании элементов разных производителей, проблем со стыковкой не возникает. В зависимости от применяемого материала система может изготавливаться из пластика и металла.
Пластиковые ливневки
Пластиковые водостоки для крыши удобны при монтаже своими руками. Они устанавливаются с помощью клея или с применением уплотнительных резинок.
Ливневки из пластика обладают определенными преимуществами:
- Для них не страшен ультрафиолетовый свет. Водосток из пластика исправно прослужит весь срок эксплуатации, при этом сохранит свои качества и внешний вид.
- Пластик не подвержен коррозийным процессам.
- Если монтаж водосточной системы своими руками осуществляется с помощью клея, то такая конструкция не нуждается в постоянном уходе. При установке используется «холодная сварка», которая происходит на молекулярном уровне.
- Пластмассовые сточные системы обладают высокой прочностью.
- Они легкие, поскольку имеют незначительную массу.
- Эксплуатация осуществляется в широком диапазоне температурного режима. Это позволяет использовать их в различных климатических зонах.
- Монтаж водосточной системы на крыше своими руками не сопряжено с особыми сложностями.
- Готовые изделия обладают богатой палитрой цветов.
- Пластиковые конструкции комплектуются большим разнообразием элементов. Их без проблем можно смонтировать на ломаной крыше. Сама готовая система при этом может иметь сложную конфигурацию.
Как и любое изделие, она не лишена недостатков:
- Пластик не обладает достаточной стойкостью к механическим воздействиям. Такие системы не монтируются на домах повышенной этажности. Они применимы лишь для малоэтажного строительства.
- Если водосливные системы для кровли, изготовленные из пластмассы, выходят из строя, то отремонтировать их нельзя. Разрушенный пластик не восстанавливается.
- При установке конструкции из пластика на резиновых уплотнителях, требуется их постоянная замена. Это крайне неудобно, поскольку всю систему приходится разбирать и собирать.
- Материал имеет высокий коэффициент линейного расширения.
Металлические ливневки

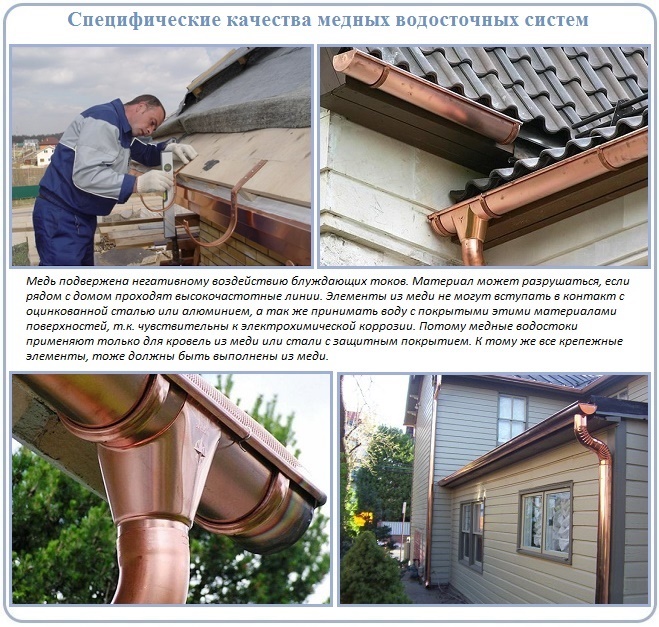

Ливнестоки для крыши также выполняются из металлического профиля. Материалом изготовления для такой системы служат медь и цинк. Существует вариант, имеющий полимерное покрытие. Различаются они стоимостью и сроком эксплуатации.Положительные моменты водостока из металла сводятся к следующим позициям:
- Достаточная прочность системы.
- Такой водосток надежен в эксплуатации.
- Водосток из металла способен выдержать значительную снеговую нагрузку.
- Такой водосток не сгорит, если случится пожар.
- Широкий разброс показателей температурного режима.
- Подобные конструкции обладают стабильными размерами.
К недостаткам относятся следующие моменты:
- водосточная система отличается высокой стоимостью;
- такой водосток обладает значительной массой;
- монтажные работы отличаются определенной сложностью;
- незначительный выбор цветовой гаммы;
- если повредить защитный слой, труба проржавеет.
Способы крепления кронштейнов
Устанавливать кронштейны по правилам стоит еще на этапе, предшествующем укладке кровли. Если же фиксация производится после того, как уложено покрытие, то в качестве крепежей используют обычные короткие крюки.
В зависимости от формы кронштейна крепить элементы можно одним из трех способов:
- Фиксация к лобовой доске кровли – его применяют при необходимости установки системы на готовую крышу.
- Крепление на стропильную ногу – применяют на этапе монтажа, предшествующего укладке кровельного материала.
- Фиксация на нижний край настила либо же первую планку обрешетки – используют для кровли, шаг между стропилами которой превышает отметку в 600 мм.
Кронштейны, предназначенные для фиксации к лобовой кровельной доске, чаще всего входят в комплектацию систем, выполненных из поливинилхлорида.
Подвесные конструкции для фиксации к лобовой доске имеют усиленные вертикальные ребра, благодаря чему могут с легкостью выдерживать весомые нагрузки
Металлические кронштейны для крепления к лобовой кровельной доске делают более короткими. Если в конструкции кровли не предусмотрена лобовая доска, задействуют комбинированные кронштейны.
Они оборудованы удлинителями, выполненными из стали. За счет этого их удобно крепить непосредственно на стропильную ногу.
В случае, если невозможно обеспечить доступ к стропилам, на стену крепят металлические костыли». Они и выступают опорой для дальнейшего крепления металлического желоба.
Способ фиксации, предполагающий крепление на стропильную ногу, эффективен при обустройстве крыш домов в регионах с обильными осадками. Применяют его и при необходимости отведения воды с крыш, имеющих большую площадь, для укрытия которых применяются тяжеловесные покрытия.
При выполнении крепления на стропильную ногу, для повышения надежности между креплениями, выдерживают равноудаленную дистанцию, равную 50-и сантиметрам
При этом способе крюки заводят за основание и устанавливают на равноудаленном расстоянии, с тем, чтобы обеспечить желаемый уклон желоба.
Третий способ фиксации, предполагающий крепление на обрешетку, чаще всего применяют при обустройстве кровли, имеющей покрытие из ондулина или металлочерепицы. Его выбирают лишь в том случае, если углубления не могут снизить несущую способность обрешетки в области карниза.
Для фиксации на контррейки обрешетки применяют комбинированные модели кронштейнов либо металлические длинные крюки, заглубляя их в длинные пазы монтажных планок
Выбирая третий способ, фиксации важно помнить, что только строгое соблюдение правил монтажа и порядка установки способно обеспечить надежность и долговечность конструкции
Правила установки внешнего и внутреннего жёлоба
Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:
- Внешний жёлоб устанавливается с уклоном в 1%.
- Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.
Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.
Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода. Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта
Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.
Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте
Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку. Сам процесс происходит в несколько этапов:
Сам процесс происходит в несколько этапов:
- На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
- Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
- Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
- Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
- Уложить жёлоб с карнизного свеса в направлении сверху вниз.
- Закрепить, используя металлические скобы.
Способы крепления желобов
Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.
Способы крепления кронштейнов:
- Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
- Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
- Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.
Установка водостока на готовой крыше
Крепление водостока к шиферу
Иногда случается так, что требуется установить металлическую водосточную систему на готовые крыши своими руками. При кажущейся невозможности сделать это вполне реально. Существует несколько способов такого монтажа:
Можно подложить под нижние листы кровельного материала доски, которые защитят шифер или ондулин от деформации. При этом нужно аккуратно пассатижами выкрутить их крепежи.
Закрепить кронштейны на лобовой доске. Ее при этом реально отделать её как интересный декоративный элемент крыши.
Если возиться с досками времени и желания нет, можно крепить лотки прямо на специальные костыли, которые вмуровывают в стену дома под уровнем крыши
Важно соблюсти уклон.
Можно установить желоба на специальные кронштейны-клипсы. Они крепятся непосредственно к волне кровельного материала.
В любом из случаев водосточная система будет выполнять свои функции полноценно.
Защита фундамента от грунтовых вод
Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора
Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.
Траншейный дренаж
Дренажная система может быть открытой или закрытой.
Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.
Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:
- По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
- На дно насыпают песок слоем до 10 см, обеспечивая уклон.
- Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
- Поверх насыпают гравий слоем 10 см.
- Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
- Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
- Гравий закрывают геотекстилем, концы которого сшивают.
- Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
- Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.
Гидроизоляция фундамента
Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.
https://youtube.com/watch?v=a-26-EskN90
Для гидроизоляции вертикального типа можно использовать несколько вариантов:
- Защитить фундамент слоем цементно-песчаного раствора.
- Создать изоляцию с помощью битумной мастики.
- Уложить несколько слоев рубероида или толи.
Конструкция

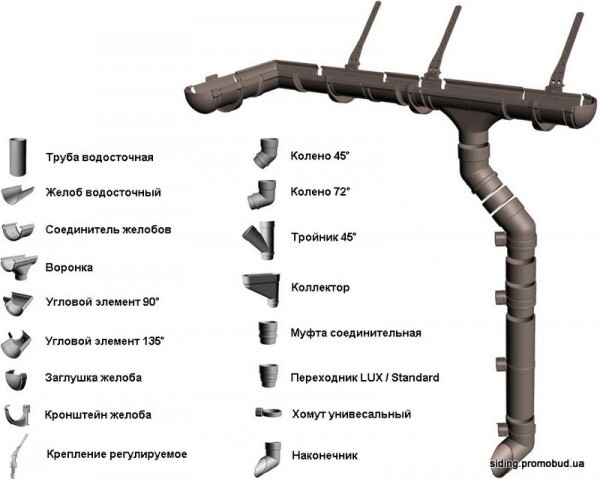

Конструкция внешней системы водостока крыши
Обратите внимание! Размеры изделий для оборудования водостока разных производителей отличаются по размерам и способам крепления, поэтому пытаться подобрать полный комплект среди продукции разных фирм не имеет смысла. Запомните, главное, в организации водостока с крыши – герметичность, достигнуть которой крайне сложно, использую разномастные элементы
Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
- Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
Комплектующие металлического водостока
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.
Важно! Если вы решили сделать водосток для крыши из металла, готовьтесь к тому, что цена на данную продукцию выше, чем на аналоги из поливинилхлорида. Этот вариант не подходит для крыш, угла которых больше или меньше 90 градусов, так как поворотные детали из стали изготовляют только с таким изгибом
Опытные строители утверждают, при значительном весе, металлический отвод воды не обладает высокой герметичностью, а потому является устаревшим строительным решением.
Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
- Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

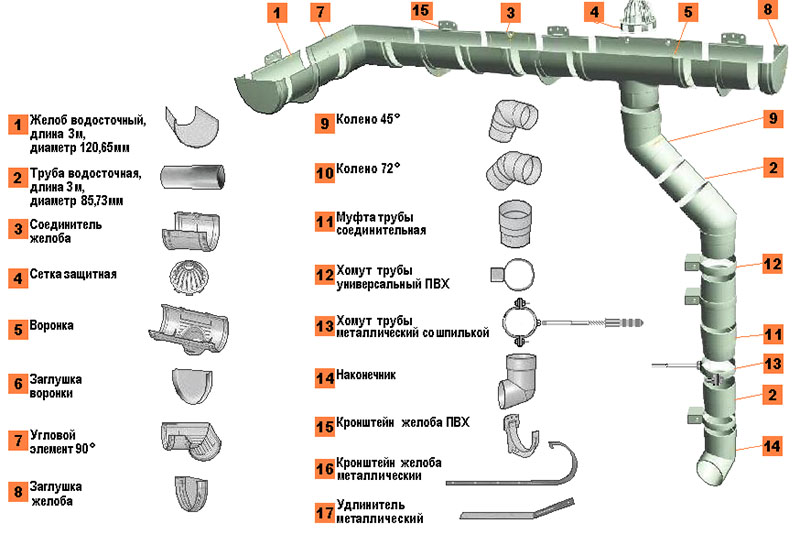

Комплектующие водостока из поливинилхлорида
- Полный выбор комплектующих. Ассортимент элементов для сборки пластикового водостока – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Монтаж водосточной системы:
шаг 1 – Установка держателей желоба
Монтаж водостока начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).
шаг 3 – Загибка держателей желоба водостока
Пронумеруйте держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметьте на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 – 2,5 см относительно линии уклона кровли.
шаг 4 – Крепление держателей желоба
Выравнивая место загиба с краем обрешётки, прикрепите держатели желоба самосверлящими оцинкованными винтами 4,8×22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50×50 для надёжного крепления держателей необходимо установить сдвоенный брус.
шаг 5 – Создание уклона водостока
Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура.
шаг 6 – Монтаж патрубка
В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 31). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепите двумя саморезными винтами 4,2×16.
шаг 11 – Монтаж трубы
Крепление водостока к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком.
шаг 12 – Монтаж сливного колена
Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания.
Инструкция по монтажу фасадных кассет Просмотр
Инструкция по монтажу металлического сайдинга и фасадной панели Просмотр
Советы по выбору пластиковой водосливной системы
Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.
Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.
Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.
Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.
Как собрать водостоки своими руками – пошаговое руководство
Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.
На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка.
Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба
Используя приспособление для загиба крюков, выполняют отгибание по отметке.
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см.
Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши. Установка крайних крюков проводится на расстоянии 10-15 см от края крыши.
Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления.
Чтобы вставить воронку в желоб, требуется сделать надрезы
Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы.
Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне.
Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком
Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше.
Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм. Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части
Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями.
Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока.
Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями.
Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.
