Водяной теплый пол своими руками

Установка котла

Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.

Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.

Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.

Водяной теплый пол без стяжки

Теплый пол со стяжкой имеет несколько существенных недостатков:

• он имеет большую высоту — толщина водяного теплого пола 8-10 см в зависимости от слоя теплоизоляции,
• много весит (цементно-песчаный раствор толщиной слоя не менее 4-5 см по всей площади имеет солидную массу);
• стяжка долго сохнет;
• имеет низкую ремонтопригодность.

Все эти недостатки приводят к тому, что многие люди ищут варианты устройства теплого пол без стяжки. Такая возможность есть и это — настильные системы. Они не требуют «мокрых» работ, имеют небольшой вес и высоту, быстро монтируются. Потому часто применяются в домах с деревянными перекрытиями (в них нельзя делать стяжку из-за ее большого веса) или в помещениях с небольшой высотой потолков, где потерять 10 см на устройство теплого пола недопустимо.

Водяной теплый пол без стяжки: деревянная настильная система фабричного (слева) и самодельного (справа) изготовления

Настильные системы теплого пола бывают двух видов: полистирольные и деревянные. В обоих случаях это плиты, в которых имеются специальные канавки для укладывания труб. Полистирольные плиты — это всем известный пенопласт высокой плотности, в котором сформованы пазы для труб. Деревянные системы выполнены из ДСП или OSB. Так как эти материалы имеют невысокую теплопроводность, для увеличения теплоотдачи в канавки и на плиты укладываются металлические пластины с аналогичными пазами, в них уже закрепляют трубы.

Так выглядит полистирольная настильная система для водяного пола (один из вариантов)

После монтажа труб можно сразу приступать к укладке твердого покрытия — ламината, паркета или доски. При использовании мягкого покрытия требуется жесткое основание — листы фанеры, ДСП и т.п.  Их укладывают непосредственно поверх металлических труб, закрепляют, а сверху раскатывают ковролин или кладут специальные сорта линолеума. При устройстве теплого пола без стяжки под плитку клей можно класть сразу на металлические пластины, но использовать при этом необходимо специальный состав для теплого пола.

Как видим, настильный теплый водяной пол своими руками сделать еще проще, чем под стяжку — принцип понятен, работы не самые сложные, материалов пойдет не так и много. Причем можно не только смонтировать готовые плиты из полистирола или ДВП, а сделать все самостоятельно. Займет времени это больше, зато денег потребует меньше.

Схема соединения теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

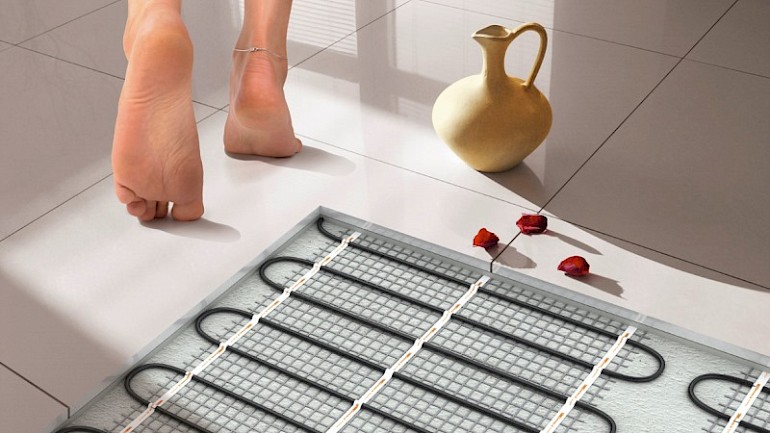

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

• равномерный прогрев помещения;
• комфортность;
• полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

1. стержневой;
2. кабельного типа;
3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

• отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
• сравнительно низкая температура нагревателя;
• отсутствие сырых углов, что предотвращает образование грибка;
• нормальная влажность воздуха в помещении;
• легкость уборки;
• саморегулирование теплообмена при изменении температуры;
• экономичность, позволяющая сократить расходы отопления на 20–30%;
• отсутствие радиаторов отопления;
• длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

• Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
• Необходимость приподнимания пола на 6–10 см.
• Инерционность нагрева в течение 3–5 часов.
• Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
• Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Принципы укладки

Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.

Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.

Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.

Полезные советы:

• один контур не стоит распределять на два помещения;
• для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
• одна сторона контура не должна превышать в длину 8 м;
• необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.

Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещениии

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

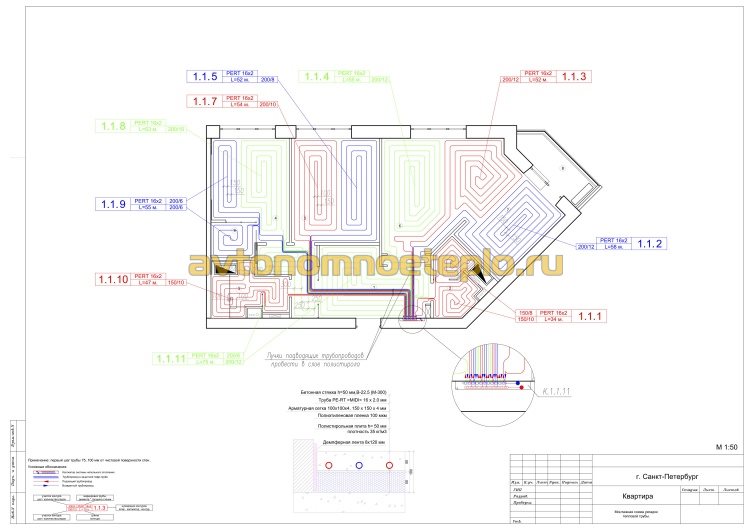

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м2 нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Эксплуатация теплых полов – правила и рекомендации

необходим постепенный набор температуры. Нельзя запускать систему на «максимум» после периода простоя (до полного охлаждения пола). Пользователи рекомендуют ступенчатое повышение – на 4-5 °С в сутки;

температура входящего теплоносителя не должна превышать 45 °С;

не рекомендуется включать/выключать систему часто. Это не приведет к дополнительной экономии;

нужно обеспечить оптимальную влажность в помещении. Сбалансированный микроклимат благоприятно скажется на здоровье человека.

Заключение

Помимо установки системы теплый водяной пол внутри дома, можно выполнять монтажные работы на улице, например, для устройства системы снеготаяния и антиобледенения (для обогрева пешеходной дорожки, входной зоны, крыльца, лестницы, стоянки авто и т.п.).

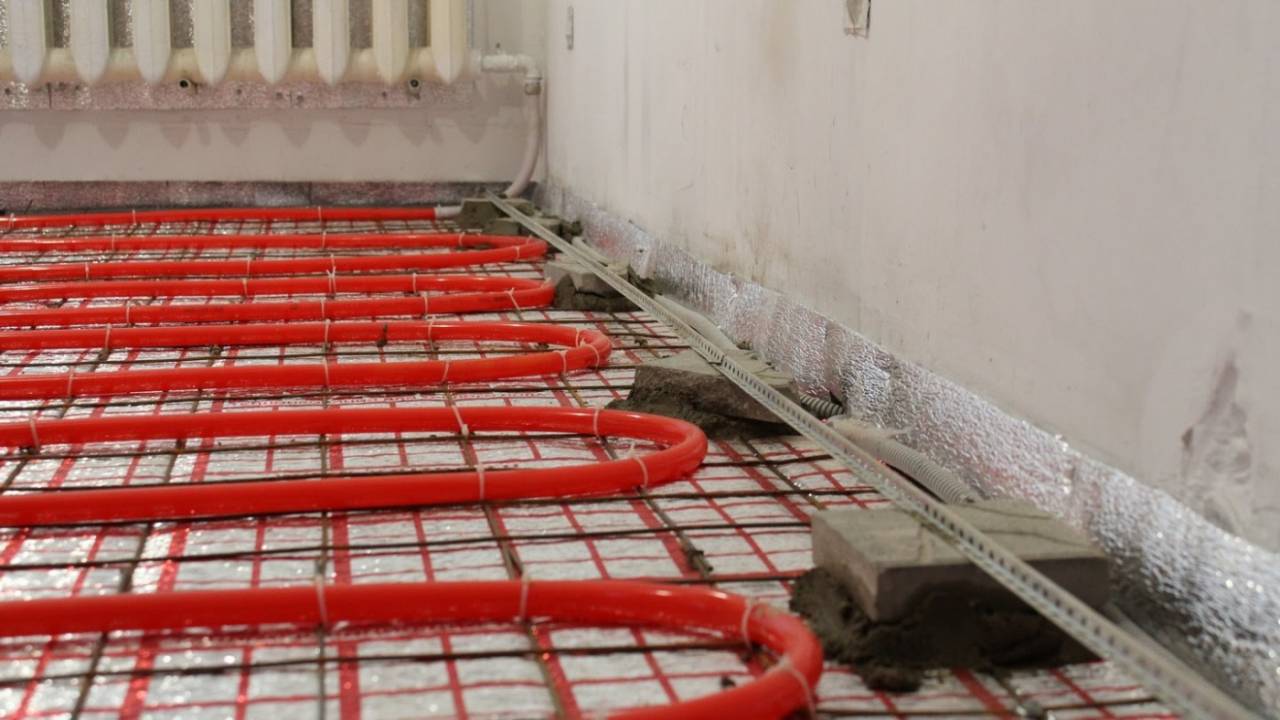

Как сделать укладку труб по полу

Если, несмотря на все перечисленные минусы, принимается решение о подключении контура отопления, потребуется придерживаться следующей схемы монтажа водяного теплого пола в квартире своими руками:

• Подготовка основания – плиты перекрытия обрабатываются гидроизоляционными материалами. Предпочтительнее использовать специальную мастику, которая не даст влаге, в случае протечки просочиться к соседям.

Укладка утеплителя – возможность выбора теплоизоляционного материала для укладки теплого водяного теплого пола в квартире ограничена. Высота потолков не дает возможности применения изоляции с большой толщиной.Оптимальным является устройство теплых водяных полов в многоквартирном доме с помощью полистирольных систем. Маты в данном случае играют роль утеплителя и основания для труб.
Водяной контур – технология монтажа подразумевает использование методов укладки трубы «улитка» и «змейка».
Финишный слой – полистирольные системы покрывают фанерой или гипсоволоконной плитой в два слоя. В качестве напольного покрытия можно использовать: керамическую плитку, линолеум, паркет, ламинат и т.д.

Срок службы водяного контура из ПВХ не превышает 50 лет. Категорически запрещается использовать трубы из черного металла, которые сгнивают в бетонном полу за несколько лет.

От чего подключить водяные полы

Существует два способа, которые используют в квартирах для подключения к источнику теплоносителя:

1. Полотенцесушитель – как правило, на стояк подается обратка отопления или горячее водоснабжение. Следовательно, температура нагрева, более щадящая около 35-50°С. Запитать от полотенцесушителя намного проще, особенно если учесть, что некоторые хозяева заменили эту часть стояка, установив отсекающие клапана, для возможного ремонта.

Подключение от системы центрального отопления в городской квартире – решение имеет несколько недостатков. Через теплообменник в квартире подается вода, нагретая до 70°С и выше. В результате, ходить по полу, запитанному от радиаторов, будет возможно, только в плотных тапочках с толстой подошвой. Для предотвращения перегрева пола устанавливается коллекторная группа.

Особенности монтажа и вероятные ошибки

Помимо сложностей связанных с получением разрешений и согласований, допускаются определенные ошибки во время монтажа.

• Самостоятельная врезка при независимом подключении от стояка. В трубе отопления постоянно находится теплоноситель. Жидкость сливают только во время проведения обслуживания системы на короткое время. Чтобы начать работы с центральным отоплением, необходимо получить разрешение, оплатить квитанцию и слить воду со стояка.

Отсутствие возможности регулировать температуру пола. Если планируется запитывать водяной контур от центрального отопления, обязательно потребуется установить узел подмеса, регулирующий нагрев теплоносителя. В порядок укладки потребуется включить монтаж водяного коллектора. Отсутствие проекта теплого пола. Максимальная длина трубопровода не может превышать 70 п.м. Этого в лучшем случае хватит на 10 м². Потребуется заранее определить схему раскладки трубы, разделить помещение на зоны отопления. Использование комплектующих для тёплого пола и трубы разных производителей. Распространенная ошибка, приводящая к быстрой разгерметизации системы.

Необходимо подключать водяной контур таким образом, чтобы после его отключения теплоноситель продолжал циркулировать в центральной системе отопления.

Монтажные схемы теплых водяных полов в квартире

Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.

Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.

Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор

Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.

При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.

Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола

Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.

Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.

Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа

Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.

Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия

Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.

Устройство водяного теплого пола своими руками

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Узел подготовки температуры

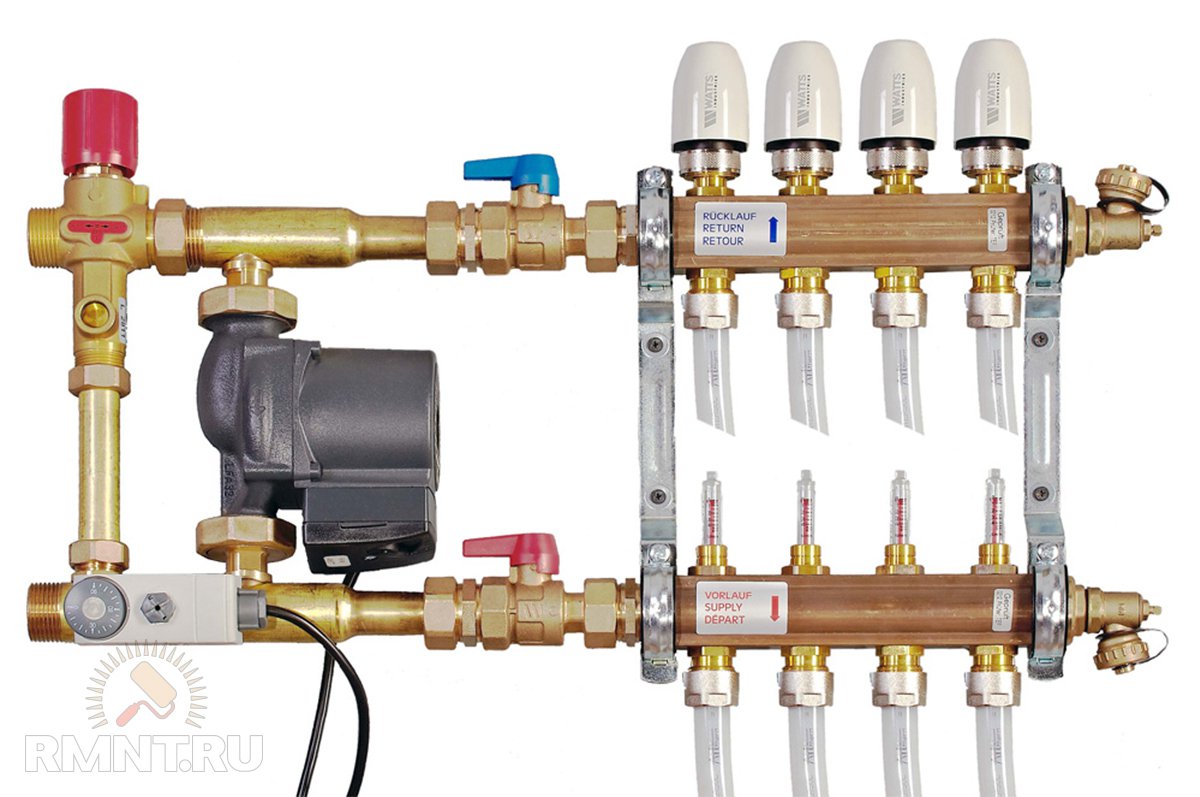

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Краткий итог

Схема подключения однотрубной системы с теплым полом, как и двухтрубной, реализуется без особых трудностей, если речь идет об обогреве одной комнаты. В случае с системами, состоящими из множества контуров, задача усложняется не только объемом работы, а и резким возрастанием вероятности ошибки в расчетах. Как правильно подключить теплый пол к системе отопления, в общих чертах рассказать может каждый, а вот выполнить на практике не всегда получается даже у опытных мастеров.

Большинство неполадок, заложенных на этапе монтажа и настройки, выявляются уже в первые несколько дней работы. Некоторые могут тихо «тлеть» месяцами. Доверив реализацию схемы подключения системы «теплый пол водяной» профессионалам, вы обезопасите себя от лишних волнений. Даже если они допустят ошибку, вы не будете нести дополнительных финансовых затрат (при условии гарантии, естественно).

Не забывайте соблюдать правила эксплуатации: регулярно отслеживайте состояние приборов, делайте профилактику оборудования. Если вас интересует, как подключить теплый пол к отоплению собственными руками, и вы готовы идти на все вышеперечисленные риски, больше конкретной информации по теме можно получить на нашем сайте в Москве. На ваши вопросы готовы ответить профессиональные консультанты и пользователи, обладающие опытом подобных работ.
