Дизайн ванной с теплым полом под плитку — какой лучше

Полы электрические и водяные: какой лучше выбрать

Как сделать теплый пол в ванной в частном доме? Здесь приемлемы все виды полов и все способы подключения. Водяной пол можно встроить в отопительный контур от газового котла – это самый дешевый и экономичный вариант, особенно если контур и котел уже есть.

Внимание! Для монтажа теплого пола в системе должен быть циркуляционный насос. Немного сложнее с электрическими: за городом перебои в электросети — частое явление

Электрический пол в эксплуатации обойдется дороже водяного, электроэнергия стоит дорого (расход электроэнергии теплых электрических полов)

Немного сложнее с электрическими: за городом перебои в электросети — частое явление. Электрический пол в эксплуатации обойдется дороже водяного, электроэнергия стоит дорого (расход электроэнергии теплых электрических полов).

На этом варианте можно остановиться, если водяное отопление в доме не предусматривается вообще (например, основной источник тепла – русская печка).

Как сделать тёплый пол в ванной от отопления в городских условиях? Невозможно. Администрация не даст разрешение на врезку в отопительный стояк, поскольку это приведет к нарушению функциональности всей системы многоквартирного дома. Без разрешения врезку выполнять нельзя, подсудное дело.

Но у горожан тоже есть возможность монтажа водяного пола для ванной, не запрещенная законом: прямое подключение к горячему стояку.

Как сделать теплый пол в ванной от горячей воды, рассмотрим ниже. Минусы у этого варианта есть: пол будет нагреваться только тогда, когда течет горячая вода. А вода в кране будет холоднее: успеет частично остыть, пройдя по контуру.

Оптимальным вариантом для города остается электрический пол. Площадь обогрева, как правило, небольшая. Необязательно держать систему включенной постоянно. При правильном расчете энергопотребление будет вполне экономичным.

Дешевый вариант – нагревательный кабель. Его минусы – электромагнитное излучение, сложность укладки, необходимость монтажа стяжки (существующие виды теплых электрических полов).

Пленочный пол обойдется дороже, но других минусов у него нет. Укладка кабельных матов в ванной проблематична: помещение маленькое, геометрия сложная. Подобрать необходимое количество матов трудно, а резать их нельзя.

Как сделать теплый пол в ванной от электричества, описано ниже. Общее требование для пленки и кабеля: в соответствии с нормами электробезопасности пол следует подключать к отдельному автомату с УЗО 25 ампер. И в остальном тоже нужно следовать ПУЭ.

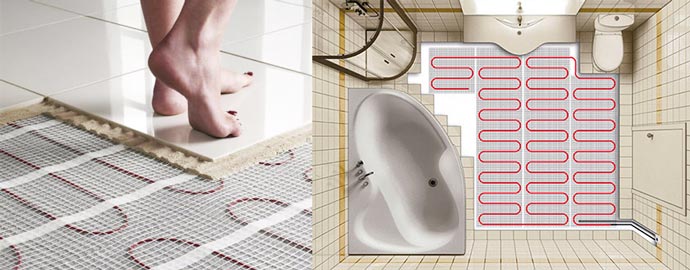

Независимо от вида пола первым делом составляется схема. На схеме отражается расположение труб/кабеля/секций пленки, местонахождение термостата, водяного коллектора. На основании готового чертежа можно подсчитать необходимую длину кабеля или трубы, нужное число секций пленки.

Участки под ванной, раковиной, унитазом, стиральной машиной (если она тоже здесь) следует исключить: их греть нецелесообразно, а для электрических полов еще и чревато перегревом.

Как укладывать обогреваемые полы в ванной

Самостоятельно сделать водяной теплый пол в ванной комнате не так уж и сложно, особенно после получения всех необходимых разрешений на изменение системы отопления. Достаточно следовать основным этапам монтажа.

Подготовительные работы – на этом этапе меняются водопроводные и канализационные стояки. Рассчитывается схема укладки будущего теплого пола. Приобретаются комплектующие и расходные материалы.
Устройство гидроизоляции пола в ванной комнате или душевой – для этого используют специальную пленку или еврорубероид. Чтобы создать прочный защитный слой, стыки между гидроизоляцией обрабатывают паяльной лампой или строительным феном

Крайне важно создать надежную защиту от проникновения влаги. В случае протечки конструкции пола, вода потечет к соседям этажом ниже

Гидроизоляция в данном случае будет единственным, что не даст в многоквартирном доме сразу же протечь воде к соседям.
Черновой слой – качество пирога теплого водяного пола зависит в первую очередь от стяжки. Основание заливают с использованием керамзита или мелкого щебня. Основание заливается по маякам. После заливки полов в ванной, необходимо выдержать как минимум 5-6 дней до продолжения работ. Все это время потребуется смачивать пол водой, чтобы бетон не растрескался.

Фольгированный слой – чтобы укладка пола в ванной комнате с водяным подогревом поверхности имела максимальную теплоотдачу, понадобится создать своеобразный экран, предотвращающий тепловые потери. В индивидуальном доме для этого можно использовать как экструдированный полистирол, так и любую другую теплоизоляцию. Одновременно выполняется утепление полов. Для квартиры, где критичным является уменьшение высоты потолков, стелют фольгированную теплоизоляцию.
Прокладка труб – водяной контур монтируется либо на специальную армирующую сетку, или на стирольную подложку. Фиксация труб осуществляется с помощью хомутов или специальной планки. Предварительно необходимо рассчитать пол и выбрать подходящую схему отопления.
Заливка второго слоя стяжки. Технология укладки требует использовать для этой задачи специальные клеевые растворы с присадками, позволяющими выдерживать постоянные перепады температуры.
Финишная отделка – обычно теплые полы в ванной комнате делают под плитку.

В душевой и ванной комнате в многоквартирном доме в большинстве случаев устанавливают водяной контур без коллектора. Небольшое расстояние отапливаемой площади позволяет запитать контур от полотенцесушителя и получить достаточное количество тепловой энергии.

Как залить пол в ванной

Самостоятельный монтаж теплых полов намного легче осуществить при использовании специальных выравнивающих, нивелирующих смесей. При этом, чтобы сделать водяной подогрев пола в ванной и душевой, необходимо позаботиться о качестве стяжки, которая должна соответствовать требованиям:

  1. Выдерживать перепады температуры – сделать самому цементный состав, способный не растрескаться после нескольких лет эксплуатации, практически невозможно, поэтому лучше всего остановить свой выбор на уже готовых смесях.
  2. Сохранять прочность – отапливаемые полы подвергаются постоянным нагрузкам от перепадов температур и влажности. Для уменьшения негативного воздействия потребуется заложить слой армирующей сетки. Особенно арматура необходима, если планируется установка трапа в душевой.

Состав «пирога» пола состоит из: гидроизоляции, армирующей сетки, фольгированного утеплителя и теплоизоляции. Качественная стяжка позволяет соединить все четыре типа слоя и сделать практически монолит.

Как в ванной подключить водяной пол

Существует несколько решений того, как сделать и запитать водяной пол в душевой или ванной. У каждого есть свои преимущества и недостатки.

  • От полотенцесушителя – температура теплоносителя при этом будет оставаться неизменной. Так как в большинстве многоэтажных домов полотенцесушители подключают от обратки горячей воды, интенсивность нагрева во многом зависит от того, насколько успевает остыть теплоноситель.
  • От котла — решение имеет определенные преимущества, состоящие в возможности регулировки водяного подогрева пола ванной. Потребуется установить терморегулятор.
  • От центральной системы отопления – ванна с теплым водяным полом может быть подключена к системе отопления квартиры. Перед проведением работ потребуется получить разрешения и сделать технический проект.

Это интересно: Управление водяным теплым полом: излагаем по пунктам

Классификация теплых полов

Существует несколько возможных вариантов обогревательной системы под названием «теплый пол», но не все они одинаково подходят для монтажа именно под плитку.

Теплые полы делятся на:

  1. водяные;
  2. электрические (кабельные, электрические маты, пленочные инфракрасные).

В целом, водяной пол стоит выбрать для использования в частных домах, особенно большой площади, и только во вторую очередь рассматривать вариант приобретения для квартир. Его монтаж предусматривает подключение к автономной системе отопления и крайне не рекомендован для центральной подачи тепла.

Схема: виды теплого пола

К тому же во многоэтажных домах песчано-цементная стяжка вкупе с арматурной сеткой и системой труб значительно повысит нагрузку на плиты-перекрытия. Но для частных домов водяной пол станет оптимальным решением, не требующим таких высоких расходов, так в случае с электрическими полами.

Электрический пол, если сравнивать его с водяным, имеет еще одно важное преимущество — возможность включения круглогодично, независимо от отопительного сезона. В любой момент можно сделать полы теплыми, при этом регулируя температурный режим. Именно поэтому рациональнее будет выбрать теплый пол под плитку именно электрического типа, а не водяную систему

Именно поэтому рациональнее будет выбрать теплый пол под плитку именно электрического типа, а не водяную систему.

Виды теплых полов

Существует три вида тёплых полов, о которых стоит поговорить подробнее.

Водяной теплый пол

Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.

Плюсы:

  1. Экологичность;
  2. Низкая стоимость при эксплуатации;
  3. Надёжность и долговечность;
  4. Водная система безопасна для здоровья человека;

Недостатки:

  1. Сложность монтажа;
  2. Дороговизна при установке в доме;
  3. Монтаж требует специальных навыков.

Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.

Инфракрасный теплый пол

Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.

Преимущества:

  1. Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
  2. Быстро нагревается.
  3. Потребляет малое количество электроэнергии.

Недостатки:

  1. Не доказана полная безвредность длительного инфракрасного излучения;
  2. Подходит в основном только для ламината и линолеума.

Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.

Электрический (кабельный) теплый пол

Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.

Преимущества:

  1. Простой монтаж который можно выполнить самостоятельно.
  2. Недорогая система при приобретении.
  3. Быстрый нагрев.
  4. Универсальность. Можно использовать как в квартирах, так и в частных домах.

Недостатки:

При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Стержневой инфракрасный теплый пол

Эти системы появились недавно и пока еще не стали очень распространенными. Нагревательным элементом в них выступает гибкий стержень из композитного материала на основе карбона, серебра и графита.

Стержневой электрический пол выпускается в виде гибкого широкого термомата. Стержни размещены параллельно с шагом 10 см с и закреплены с обеих сторон на черные токопроводящие шины.

Монтаж стержневого теплого пола

Уникальность стержневых систем в том, что они не боятся запирания мебелью, последующего перегрева и могут стелиться под любое напольное покрытие.

Кроме этого, отзывы говорят об их экономичности. Монтаж стержневого теплого пола практически ничем не отличается от установки термоматов.

Советы специалистов

Чтобы система тёплого пола под плиткой работала более эффективно и не перегревалась, нужно придерживаться следующих правил:

  • расстояние между полом и стенами должно быть 5 см;
  • запрещено располагать рядом с тёплым полом радиатор, минимальное расстояние — 10 см;
  • нельзя ставить на такой пол мебель без ножек;
  • шаг между линиями должен быть 8 — 9 см;
  • передвигаться в процессе работы по полу следует в мягкой обуви, чтоб не повредить нагревательные элементы;
  • в качестве защиты для тёплого пола в ванной нужно использовать затирку для плитки с влагостойкими свойствами.

Следуя всем этим правилам, вы сможете самостоятельно произвести монтаж тёплого пола в ванной комнате и покрыть его плиткой, и принимать водные процедуры в комфортных условиях.

Подготовительные мероприятия

Корректность предварительных работ определяет надежность и эффективность системы отопления. На этой стадии можно уточнить основные технические характеристики, дополнительные требования пользователей к удобству управления.

Проектирование

Для эффективного обогрева помещений пользуются упрощенной пропорцией – 10 кВт мощности на 100 м кв. отапливаемой площади.

Точный расчет выполняют с учетом:

  • климатических условий в регионе;
  • ориентации помещения относительно сторон света;
  • наличия оконных (дверных) проемов;
  • изоляционных параметров внешних стен;
  • режима проветривания;
  • высоты потолков.


Циркуляционный насос входит в состав водяного отопления.

В состав системы водяного отопления включают:

  • котел;
  • циркуляционный насос;
  • трубы;
  • коллектор с регуляторами;
  • выход для слива жидкости;
  • фитинги, разветвители, краны, другие компоненты обвязки.

Для упрощения расчета применяют данные, соответствующие типовым начальным условиям. Этот подход позволяет исключить сложные вычисления с применением давления, аэродинамического сопротивления и других параметров.

Если диаметр труб составляет 16 мм, длину одного контура делают не более 80±10 м. На отапливаемой площадке из этих элементов создают рабочие линии в форме спирали или «змейки». Шаг укладки уменьшают (5-7 рядов) около оконных проемов и внешних стен. Под мебелью и сантехникой оставляют пустые зоны.

В таблице приведены параметры, которые можно использовать для расчета.

Шаг укладки, смРекомендованная температура воды, °CОбщая длина трубы для 1 м² площади в погонных метрах
103310
15356,7
20385
25404
30433,4

Упростить создание проекта позволит специальная программа.

С ее помощью можно:

  • нарисовать план помещений с оконными и дверными блоками, схему укладки;
  • рассмотреть макет в форме 3D с разных сторон;
  • рассчитать параметры системы отопления с использованием характеристик котла.


С помощью компьютера можно создать проект теплого пола.

В проект с электрическими компонентами добавляют схему подключения к сети питания, терморегулятор и УЗО.

Подготовка комплекта

Состав функциональных компонентов определяет вид теплого пола. При установке водяного отопления надо изучить особенности материала, из которого сделаны трубы (см. таблицу).

МатериалПреимуществаНедостатки
СтальНизкая ценаРазрушение коррозией, сложный монтаж
Нержавеющая сталь (гофра)Долговечность, прочностьВысокая цена
МедьПластичность, длительный срок службы, устойчивость к коррозии и температурным перепадамВысокая цена
ПолипропиленПростая укладкаБольшое количество сварных швов
Сшитый полиэтиленСтойкость к механическим повреждениям, герметичность соединенийБольшой допустимый радиус изгиба

Перечень других комплектующих составляют по утвержденному проекту.

Подготовка основания

Межэтажное перекрытие из бетонных плит очищают, устраняют большие перепады по высоте. Заделывают щели и трещины. Для создания гидроизоляции укладывают полиэтиленовую пленку внахлест.

Для предотвращения потерь тепла укладывают слой из любого материала:

  • пенопласта;
  • пенополистирола;
  • минеральной ваты;
  • пробки;
  • вспененного полиэтилена.


Для предотвращения потерь тепла используют пенопласт.

Фольга, размещенная сверху, направит ИК-излучение в сторону комнаты. Периметр закрывают демпферной лентой. Трубы фиксируют крепежными уголками.

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

Монтаж пола с водяным обогревом

Монтажные работы выполняют поэтапно:

В первую очередь, до того, как сделать теплый пол в ванной водяной, надо демонтировать старое покрытие и снять до основания стяжку. Поскольку предстоит трудиться в пыльной обстановке, следует позаботиться о средствах, защищающих дыхательные пути.
Затем черновую основу необходимо выровнять максимально при помощи самовыравнивающих смесей или цементной стяжки, если высота трещин и других дефектов превышает 10 миллиметров.
Потом определяют место расположения коллектора и других элементов управления системой. К ним должен быть свободный доступ. Обычно шкаф помещают на небольшой высоте от пола. В него заводят трубы, идущие от нагревательного котла, и монтируют запорные вентили. К этим элементам подключают коллектор в виде трубки и имеющиеся от нее ответвления, а потом к ним подсоединяют трубопровод для горячего теплоносителя.
На поверхность основания укладывают рулонный гидроизоляционный материал

Его листы раскладывают внахлест, уделяя особое внимание герметичности стыков. Для этого применяют специальную ленту

Не следует забывать о необходимости делать 10-сантиметровый напуск на поверхность стен.
Монтируют теплоизоляционный слой из технической пробки, минваты, специальных матов или насыпают керамзит. Если помещение располагается на первом этаже, толщина теплоизоляции должна составлять не менее 10 сантиметров. Когда ванная комната находится над отапливаемой жилплощадью, будет достаточно 5-сантиметрового слоя.
Сверху утеплителя монтируют сетку для армирования или специальный каркас. На них помещают трубы с водой. Специалисты рекомендуют начинать с дальнего угла. В большинстве случаев соблюдают 25-50-сантиметровое расстояние между трубами. Их укладывают по спирали либо змейкой. Нужно знать, что когда монтируют теплые полы в ванной комнате своими руками, промежуток между стеной и крайними трубами не должен превышать 8 сантиметров.
Подающую и возвратную трубки подсоединяют к определенным вентилям коллектора. Приступают к проверке системы на работоспособность. Для этой цели подают нагретую воду и смотрят, не появились ли протечки. Подачу теплоносителя отключают.
До того, как приступить к завершающему этапу, необходимо, чтобы пол остыл полностью. Потом заливают еще один слой стяжки, не забывая контролировать горизонтальность покрытия. Высота должна составлять 3-7 сантиметров. После того, как основание высохнет, теплый пол в ванной под плитку или другое покрытие готов. Разрешается эксплуатировать систему подогрева не ранее, чем через месяц – в противном случае в стяжке появятся пустоты или она треснет.

Преимущества и недостатки обогрева системой теплый пол

Обогреваемый пол не только распределяет движение теплого воздуха по площади комнаты, но и поверхность сохранится сухой. Капли воды попадая на плитку, будут мгновенно высыхать.

Поэтому, если устраивать каждодневные банные процедуры, вы убережете себя и свою семью от возникновения плесени. Устраивая такую систему обогрева, вы создаете благоприятный климат в своей ванной.

Спрятанная от глаз конструкция более выгодна при размещении в тесном помещении, не занимает отдельного участка как обычный радиатор.

Постоянно циркулирующие теплые воздушные массы не создают на стенах, потолке или мебели конденсата. Воздух остается оптимально увлажненным, но не сухим.

Электроэнергии такая система тратит в разы меньше, чем, если бы вы установили для нагрева электрический прибор для согрева. Смонтировать такую конструкцию под силу даже новичку, поэтому вы серьезно сэкономите семейный бюджет.

Но существует ряд минусов такой системы. Стоит она не дешево, но, повторюсь, цель оправдывает средства.

Существует три типа системы теплого пола: водная, где нагревание происходит посредством движения горячей воды по трубам; кабельные, когда за тепло отвечает специальные кабели; и новейший вариант инфракрасный, так называемый теплый пол.

Это интересно: Теплый пол электрический под ламинат своими руками — рассмотрим по пунктам

Что еще нужно знать о системе теплых полов

Обычно для отделки пола в ванных применяют материалы, обладающие водоотталкивающими свойствами. Это кафель, камень, полимерное покрытие. Как правило, поверхность с такой облицовкой остается холодной. Поэтому, чтобы обеспечить в помещении комфортную температуру и уют, лучше установить теплый пол.


Напольное покрытие с подогревом

Такая модель отопления будет находиться внутри и не займет пространство санузла. В этом ее главное преимущество перед обычными радиаторами или батареями. Эти громоздкие конструкции не только заполняют полезную площадь помещения и препятствуют расстановке бытовой техники, но и отнюдь не украсят маленькую ванную.

Теплый воздух будет подниматься вверх, создавая оптимальный температурный режим. Находиться в комнате с теплым полом всегда комфортно и приятно. Особенно полезной такая конструкция может оказаться в домах, где есть дети. Малыши часто бегают босиком по холодному кафелю, а пол с подогревом позволит избежать сезонных простуд.


Теплый пол создаст в ванной комфортные условия

Система «теплый пол» позволяет значительно сэкономить энергоресурсы. Если в доме установлено автономное отопление, можно нагревать теплоноситель до нужной температуры, не превышая средних показателей. Наиболее приемлемым считается показатель 40 градусов.

Монтаж водяного пола в ванной

Водяной теплый пол в ванной комнате способен обеспечить равномерный обогрев помещения. Этот вид подогрева может быть частью полностью автономной системы отопления. Важный момент водяного теплого пола в ванной состоит в том, что расходы по его установке единовременные. В этом случае экономится энергопотребление, в отличии от электрических полов. Но явный недостаток в том, что подогрев воды происходит от центрального отопления, и после его отключения пол будет холодным. Также в случае повреждения ремонт затруднителен.

Установка водяного теплого пола в ванной комнате под плитку требует определенных навыков и опыта. Используются трубы из металлопластика, которые не подвержены коррозии.

Водяной теплый пол в ванной

Процесс монтажа водяной системы обогрева можно описать вкратце так:

  1. Очищаем напольное покрытие до самого основания, чтобы получить ровную поверхность.
  2. Укладывается гидроизоляционная пленка.
  3. По всему периметру ванной укладывается специальная лента, а сверху на нее – армирующая металлическая сетка.
  4. Производим установку труб по заранее разработанной схеме, делая шаг между витками труб около 30 см. Закрепляем трубопровод к арматурной сетке при помощи пластиковых зажимов.
  5. Проводится испытания трубопровода, запустив в систему воду. Затем можно приступать к заливке стяжки под плитку.
  6. Заливка стяжки из смеси керамзита и цемента. Стяжка должна быть ниже на 7-8 см от окончательного уровня пола.
  7. После засыхания стяжки можно укладывать кафель. Пользоваться водяным теплым полом в ванной рекомендуется не ранее чем через неделю послу завершения процесса.

Высота пола увеличится до 10 см, это надо обязательно учитывать.

Схема водяного теплого пола

Электрический теплый пол под плитку в ванной

Есть электрический подогрев пола, который кладется прямо под кафель.

В плане удобства монтажа и эксплуатации электрический теплый пол в ванной лучше водяного. Во-первых, его можно укладывать не только в слой стяжки, а и прямо под кафель. Во-вторых, подключение такого обогрева проще, а регулировка температуры осуществляется через электронный термостат. Вариантов ошибиться при монтаже не так уж и много, поэтому с работой может справиться даже неопытный человек.

Для работы подходят три вида электрического обогрева:

  • одиночный провод;
  • кабель, наклеенный змейкой на стекловолоконную сетку в рулонах;
  • инфракрасные стержневые маты.

Одиночный провод кладется только в стяжку по принципу монтажа водяного теплого пола, только дополнительно устанавливается датчик температуры (необходим во всех электрических системах подогрева пола). Последние два вида являются универсальными, их можно класть в слой плиточного клея. Лучше всего для бытовых целей подходит провод на стекловолоконной сетке в рулонах, так как при монтаже не надо соблюдать шаг, крепить кабель, а достаточно просто расстелить и подключить нагревательные маты. В статье про электрические теплые полы мы подробно рассматривали схемы подключения с иллюстрациями.

Важные моменты укладки теплого пола в ванной:

  • нельзя допускать перегрева кабеля – его укладывают только там, где ничего не будет стоять;
  • нужно подбирать мощность нагревательных элементов согласно квадратуре помещения;
  • датчик температуры устанавливается на одинаковом отдалении от окружающих его кабелей;
  • коврик, уложенный над датчиком, приведёт к перегреванию и срабатыванию раньше, чем прогреется пол, поэтому накрывать датчик температуры нельзя;
  • на электрический подогрев устанавливается отдельный предохранитель.

Схема подключения прилагается к электрическому теплому полу и терморегулятору. Помните, что все контакты должны быть качественно заизолированы. И убедитесь, что проводка в квартире может выдержать дополнительную нагрузку с запасом. На видео ниже вы можете посмотреть, как нельзя делать теплый пол:

Установка водяного теплого пола

Первой задачей будет замена железных стояков, по которым проводится горячая вода, пластиковыми. После этого следует составить схему будущего теплого пола (расположения труб).

После укладки гидроизоляции заливается черновая стяжка, расположенная на 5-7 сантиметров ниже, чем будет финишное напольное покрытие. Чтобы стяжка не трескалась, ее нужно поливать 3-6 дней.

После этого расстилают фольгу и приступают к монтажу водяного пола. Сверяясь со схемой, фиксируют пластиковые трубы с шагом между их витками 15-20 см. После подсоединения системы к стояку подачи, оснащенному регулирующим краном, воду включают, чтобы проверить работу смонтированного пола.

Последними этапами будет устройство второго слоя стяжки и укладка финишного материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
