Долговечная труба для теплого пола: 7 характеристик

Трубы металлопластиковые

По популярности использования металлопластиковая труба для теплого пола нисколько не уступает полимерным изделиям.

Данная продукция для обустройства отопительных водяных контуров имеет такие характеристики:

  • сохраняет структуру даже при значительном нагреве теплоносителя;
  • имеет способность выдерживать повышенные нагрузки;
  • гарантирует продолжительную эксплуатацию.

Все производители металлопластиковых изделий выпускают металлопластиковые трубы, состоящие из 5 слоев, при этом три из них выполняют функцию основных, а два являются связующими (клеевыми).

Металлопластиковая трубка для теплого пола имеет следующую структуру:

  1. Первый (внутренний) слой должен обеспечивать эксплуатационные параметры изделия относительно температуры и давления, его изготавливают экструзивным методом из сшитого полиэтилена.
  2. Следующий (второй) слой представляет собой клеящее вещество, которое надежно соединяет внутреннюю часть с расположенной далее алюминиевой прослойкой.
  3. Третий газонепроницаемый слой – это фольга из алюминия, свариваемая по всей длине трубы одним из двух способов – встык или внахлест. Толщина алюминиевой прослойки зависит от диаметра и типа изделия и может быть в диапазоне от 0,2 до 2,5 миллиметров.
  4. Четвертый слой наносят поверх фольги. Он состоит из клеящего вещества и скрепляет алюминиевую прослойку с наружной защитой труб.
  5. Пятый слой производят из обычного полиэтилена сшитого или имеющего высокие показатели плотности.

Последний момент очень важен, поскольку в процессе монтажа металлопластиковый трубопровод подвергается многочисленным изгибам. При укладке контура трубы можно разместить в форме змеек или спиралей.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

  • PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
  • PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
  • PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
  • PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Трубы из меди

Нет единого мнения о том, какой материал лучше для изготовления отопительных труб. Сегодня можно найти на рынке всевозможные материалы, но изделия из меди не теряют своей актуальности.

Главным преимуществом медных труб является их долговечность. Поверхность трубы препятствует развитию вредоносных вирусов и бактерий. К тому же медные изделия отлично выдерживают перепад температур и не подвергаются ржавлению. Механическим воздействием повредить поверхность практически невозможно.

При выборе труб из меди не придется беспокоиться, что они лопнут, треснут или расплавятся. Материал допустимо использовать в современных отопительных системах. При покупке качественного сырья, когда производителем учтены все условия производства, можно не беспокоиться о сроке службы. Добротные изделия способны прослужить до 50 лет.


Медные трубы – затратный материал

Надежная продукция окупает немалые первоначальные затраты. Медные трубы имеют некоторые ограничения по эксплуатации: чувствительность к кислотности и жесткости воды. При создании такой среды в теплоносителе срок эксплуатации может сократиться наполовину.

Для исключения нежелательных электрохимических реакций не рекомендуется соединять медные и стальные трубы. А также вредно слишком часто сливать воду из медной системы. Для долговечности изделия соединяют специальными пресс-фитингам, которые по прочности не уступают трубам.

Расчет количества труб для теплого пола

Чтобы рассчитать необходимое количество труб для теплого пола, необходимо сначала продумать и нарисовать схему укладки труб. При этом нужно учесть, в каких зонах помещения необходим более интенсивный обогрев.

Интенсивность прогрева поверхности зависит от шага укладки трубы. Минимальный шаг составляет 100 мм. Трубы с таким шагом целесообразно укладывать на участках, требующих большего обогрева, например, рядом с наружными стенами.



Максимальный шаг – не более 300 мм. Так же нужно учитывать, на каких участках будет стоять крупногабаритная мебель. Под этими участками прокладывать теплый пол не нужно.

После того, как схема начерчена, можно рассчитать общую длину трубы, которая потребуется для монтажа пола по формуле L=S/h*k

L – длина трубы, S – площадь помещения, h – шаг укладки трубы, k – коэффициент дополнительного расхода трубы на изгибы (его значение может быть от 1,1 до 1,3).

И, конечно, стоит обращать внимание на производителя приобретаемого материала. Лучше выбирать продукцию проверенную с гарантированно высоким качеством

Покупка материала неизвестного производителя без документов и гарантий, может привести к плачевным последствиям.

Видео

https://aqua-rmnt.com/otoplenie/teplyj-pol/truby-dlya-vodyanogo-teplogo-pola.html

http://vse-o-trubah.ru/truba-dlya-teplogo-pola-rehau.html

http://vse-o-trubah.ru/kakie-truby-dlya-teplogo-pola.html

https://unidim.com.ua/blog/truba-dlya-teplogo-pola-kakuyu-vybrat

http://vannapedia.ru/rmnt/truby/truby-dlya-teplogo-pola.html

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

  • зебра или змейка;
  • улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

  • S – площадь помещения (м2);
  • n – расстояние между трубами;
  • lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Характеристики труб из металлопластика

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).

Каждый слой выполняет свои функции, определяющие параметры продукции.

Основными характеристиками металлопластиковых отводов являются следующие:

  • Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
  • Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
  • Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
  • Проходимость, измеряемая внутренним сечением.

Полипропиленовые трубы для отопления

Производят 5 разновидностей таких труб с различным армированием:

  1. Цельный лист из алюминия – на наружную поверхность трубы накладывается алюминиевый лист, его частично срезают во время устройства стыков;
  2. Перфорированный лист из алюминия – также накладывается на наружную поверхность трубы, на стыках его срезают;
  3. Усиление алюминиевым листом – труба на срезе усиливается в середине материала или ближе к внутренней поверхности, такая разновидность труб не нуждается в зачистке;
  4. Усиление стекловолокном – армирование производится в середине трубы;
  5. Усиление композитным материалом – для армирования используют композит, из полипропилена и стекловолокна.

Не желательно использовать полипропиленовые трубы в районах, где в зимний период часто бывают сильные морозы. Для отопительных систем лучше использовать исключительно армированный материал. При этом стоимость разных видов усиления труб может немного отличатся в непредсказуемую сторону.

При создании теплого пола из полипропиленовых труб нельзя жестко устанавливать трубы между перекрытиями или ограждающими конструкциями. Обязательно необходимо оставлять зазоры для компенсации теплового расширения.

Положительные свойства

Теплый пол из полипропиленовых труб имеет несколько существенных преимуществ по сравнению с другими материалами:

  • Небольшие затраты на приобретение материала;
  • Стыки надежные и более прочные, чем цанговые, что увеличивает время службы всей системы;
  • Высокая теплоотдача материала, что повышает эффективность отопительной системы.

При создании теплого пола не желательно использовать обычные полипропиленовые трубы, лучше выбрать армированный материал.

Порядок расчета расхода труб для теплого пола

Как показывает практика, стометровой бухты бывает достаточно на площадь, равную 20 «квадратам». Отсюда, исходя из размеров помещения, можно рассчитать примерный расход труб для создания пола с обогревом.

При проведении подсчетов, из общей площади вычитают участки необогреваемой поверхности. Также нужно учитывать расстояние между соседними петлями, которое принято называть шагом укладки (детальнее: “Какое расстояние между трубами теплого пола нужно делать – советы по монтажу”). Данная величина зависит от температурного режима в зоне обогрева. Максимальный шаг составляет 35 сантиметров. В случае превышения этого расстояния перепад температурного режима будет ощутим, поскольку напольная поверхность станет прогреваться неравномерно.

Для проектирования и монтажа такого пола желательно воспользоваться услугами специалистов.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

  1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
  2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
  3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
  4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
  5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
  6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Критерии оценки трубных материалов

Чтобы правильно выбрать трубы для  теплого пола, нужно хорошо представлять условия эксплуатации материала. Находясь внутри стяжки, греющая линия не только передает тепло монолиту, но вдобавок испытывает механические нагрузки от давления воды и собственного расширения.

Тело трубопровода испытывает давление с двух сторон — от напора горячей воды и массы стяжки

Соответственно, к материалу выдвигаются жесткие требования:

  1. Теплые полы (сокращенно – ТП) – низкотемпературная система отопления, где вода греется максимум до 55 градусов, рабочий режим – примерно 40 / 30 °С. Для быстрой передачи энергии от теплоносителя бетонной плите трубные стенки должны обладать достаточной теплопроводностью.
  2. Длина петель ТП нередко достигает 100—120 метров (в зависимости от выбранного диаметра трубопровода). Большая протяженность = высокое гидравлическое сопротивление, усугубляемое шероховатостью внутренней поверхности. Простым языком: чем глаже стенки труб, тем легче насосу прокачивать воду по длинному контуру и обеспечивать требуемый расход теплоносителя.
  3. Нагрев вызывает удлинение труб теплого пола. Поскольку внутри бетонной стяжки увеличиваться некуда, должно выполняться одно из двух условий: малый коэффициент теплового расширения материала либо высокая эластичность и прочность оболочки, позволяющая трубе помещаться в ограниченном пространстве без разрушения.
  4. Аварийная ситуация: из-за поломки регулирующей арматуры на смесительном узле коллектора греющие контуры наполняются котловой водой, нагретой до 70…90 °С. Материал замоноличенных труб должен выдерживать подобные скачки температур без последствий.
  5. Другие важные моменты – коррозионная стойкость, защищенность от проникновения кислорода, удобство монтажа и отсутствие стыков внутри монолита.

Способ укладки ТП внутри деревянных перекрытий

Далеко не последнюю роль играет стоимость всех комплектующих ТП – трубопроводов, фитингов, распределительной гребенки. Так что сравним используемые материалы по вышеперечисленным критериям и цене.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

  • пероксидный;
  • силановый;
  • азотный;
  • радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

  • Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
  • Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
  • Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
  • Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
  • PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
  • Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
  • Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Металлопластиковые трубы для теплого пола

Изначально трубы для монтажа водяных теплых полов использовали 5-слойные металлопластиковые. При этом именно слой алюминия был сдерживающим для кислорода.

Для тех, кто только начинает монтировать теплые полы, я рекомендую начинать именно с металлопластиковых труб, чтобы потренироваться. Диаметр трубы я рекомендую использовать именно 16 мм. С ней легко работать и в ней меньше всего содержится теплоносителя. Например, в одном метре 16-ой трубы помещается 110 миллилитров воды. А вот в двадцатой уже 180 миллилитров. Увеличение теплоносителя значительное

Ко всему работать 20-ой трубой ой как тяжело. В связи с этим шаг укладки на поворотах составляет до 500 мм. А это, ни в какие расчеты не лезет. Следовательно, если Вы монтируете полы трубами 18-20 размера, то рекомендую вам перейти на 16-ю, не мучить себя и не разводить клиентов на деньги.

Три способа монтажа металлопластиковой трубы теплого пола

Первый способ, это когда металлопластиковые трубы монтируют на теплоизоляцию заводскую со специальными бобышками. Между бобышками вставляют трубу. Поверх монтируют сетку мак и заливают бетоном.

Второй способ — это когда трубу для водяного теплого пола монтируют прямо на полистирол с полиэтиленом, прикручивая трубу крепежной лентой через полистирол к черновой стяжке. Это очень трудоемкая работа. Поверх трубы монтируют сетку мак для усиления стяжки.

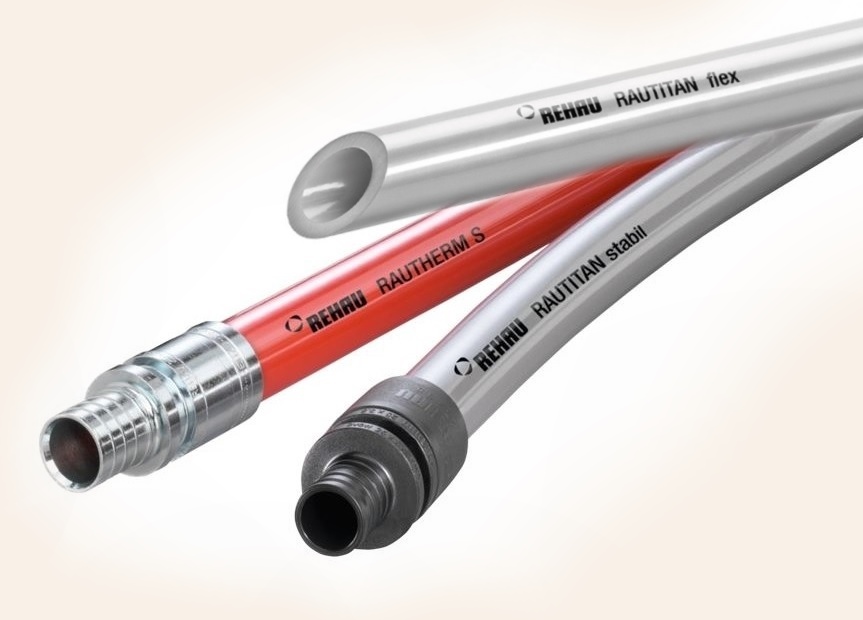

И третий способ — это когда стелют сетку мак и на нее монтируют трубу для водяного теплого пола с помощью пластиковых хомутов, и заливают стяжкой. Или для общественных помещений поверх укладывают еще один слой сетки для дополнительного армирования чистовой стяжки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
