Теплица по Митлайдеру: схема, чертежи и расчеты, по митлайдеровской отзывы, своими руками поликарбонат

Схема теплицы по Митлайдеру с размерами

Сложность конструкции не позволяет допускать ошибки в строительстве. Для теплицы из профтрубы по Митлайдеру чертеж лучше найти готовый, составленный специалистами. Аналогичное требование касается деревянной конструкции. Если есть необходимость подгонять «американку» под свои размеры, то соотношение пропорций ширины и длины берут 1:2.

Проще возводить деревянную теплицу Митлайдера домиком, где получится даже самостоятельно сделать расчеты, если имеется опыт. Крышу проектируют так, чтобы с северной стороны скат был на 400 мм выше южного. Получившийся в результате перепадов промежуток оснащают форточками.

По стандарту конструкция Митлайдера имеет ширину 6 м, а длину в два раза больше – 12 м. Расстояние от пола до потолка в самой высокой точке – 2,7 м.

При соблюдении стандартов, высота стен равна 2 м. Скат с северной стороны делают под углом 35 о. Наклон ската с южной стороны составляет 20 о.

Устройство и особенности теплицы

Практичность и удобство миттлайдеровской теплицы покорили не одно поколение огородников

Теплицу, разработанную доктором Миттлайдером, легко узнать по крыше оригинальной формы. Она обустроена с использованием двух наклонных плоскостей, но совершенно не похожа на традиционную двускатную конструкцию. Всё дело в том, что противоположные части кровли имеют различный наклон, благодаря которому они не примыкают друг к другу в коньке, а располагаются на различном расстоянии друг от друга. Крепление скатов к брусьям, расположенным на разной высоте, позволяет по всей длине теплицы обустроить вертикальную форточку-фрамугу, которая крепится к верхнему коньку при помощи рояльных петель.

Как можно заметить, такая конструкция позволяет организовать чрезвычайно эффективную систему вентиляции. Нагрев попадающих в теплицу воздушных масс происходит под более пологим южным скатом. Благодаря этому растения продуваются тёплыми потоками, которые затем направляются вверх и покидают сооружение через фрамугу. Её внушительные габариты позволяют отказаться от дополнительной вентиляции, а откидывающаяся конструкция даёт возможность не только тонко настраивать степень проветривания, но и сделать этот процесс автоматическим.

Движение воздушных потоков способствует ускоренному росту культурных растений

Основные достоинства теплицы по Миттлайдеру:

простота конструкции, благодаря чему строительство можно осуществить своими руками;
эффективный и равномерный воздухообмен, который обеспечивает оригинальная система естественной приточно-вытяжной вентиляции;
отсутствие сквозняков, оказывающих губительное действие на растения;
чрезвычайно прочный каркас из деревянных балок с откосами для дополнительной жёсткости;
способность кровли выдерживать большую снеговую нагрузку;
увеличенная высота теплицы позволяет выращивать сильнорослые огородные культуры, размещаемые на вертикальных шпалерах;
деревянные детали, а также проработанная схема проветривания предотвращает образование конденсата;
горизонтальные балки сооружения находятся на значительной высоте, что значительно повышает удобство при работе в теплице. Кроме того, их удобно использовать для подвязывания плетущихся овощных культур;
увеличенный внутренний объём повышает устойчивость внутреннего микроклимата от периодических перепадов температуры снаружи.

Немаловажным преимуществом «американки» с деревянным каркасом является разборная конструкция. При необходимости сооружение можно легко демонтировать и перенести на новое место.

Схема теплицы по Митлайдеру с размерами

Брусовой фундамент

Чтобы построить брусовой фундамент, вам понадобятся брусья большого размера. Примерно 15 на 15 см. После того, как участок достаточно очищен от мусора и выполнены все разметки, необходимо по этим разметкам сделать глубокую траншею. Она должна быть равна толщине брусьев и чуть больше по ширине. Полученные канавы следует утрамбовать и выровнять. Далее в выкопанные траншеи засыпается песок. И тщательно уплотняется. Можно также полить его.

Затем в траншею помещается какой-либо гидроизоляционный материал. Это может быть полиэтилен либо рубероид. Брусья, из которых будет изготовлена теплица, необходимо продезинфицировать. И затем уже в эти траншеи укладываются подготовленные брусья. Они скрепляются между собой с помощью гвоздей или саморезов. Полученный фундамент должен возвышаться не более, чем на 5 см над поверхностью земли. Поверх брусьев следует уложить ещё один слой материала для гидроизоляции.

Подготовительный этап

Если вы решили соорудить теплицу по Митлайдеру своими руками, сначала нужно будет выбрать подходящее место. Участок необходим равнинный и хорошо освещенный солнечными лучами. Если садовая территория имеет уклон, необходимо террасирование – создание площадок на уклонах.

Не стоит забывать и о направленности конструкции с запада на восток.

Сделав расчет теплицы Митлайдера, нужно подготовить чертеж. С ним будет легче выполнять нужные мероприятия на каждом строительном этапе.

Потребуются следующие материалы:

Брус 100 х 100 мм: 10 штук длиной 2,15 м – для боковых стоек, 5 штук длиной 3,05 м – для центральных.
Стропила сечением 50 х 75 мм – 10 штук, из них 5 длиной 1310 мм, 5 – 1900 мм.
Доски для распорных деталей и нижних частей 25 х 200 мм.
Брусья для конька и направляющих.
Брусья 50 х 50 мм для окон, а также 7–миллиметровые клинья.
Треугольные фанерные клинья 7 мм размером 500 х 500 х 500 мм.
Опорные брусья 327 мм в длину, 5 штук, с обрезанными уголками.
Пленочный или поликарбонатный материал.
Шурупы, гвозди, рейки.

Преимущества и недостатки теплицы по Митлайдеру

Такой современный парник набирает все большую популярность среди отечественных садоводов, знающих толк в этом деле. Он включает в себя следующие достоинства:

в помещении продумана вентиляция. Здесь присутствуют специальные фрамуги и форточки. Именно поэтому обслуживать такую теплицу не слишком затратно, да и систему принудительной вентиляции устанавливать вам не понадобится;
в углекислом газе не будет недостатка. Все дело в том, что вентиляционная система, которая присутствует в данном парнике, рассчитана и на то, чтобы в нужных объемах снабжать растения углекислым газом. Вот почему дополнительные баллоны устанавливать в постройке не нужно;
в каркасе данного помещения имеется очень много поперечных балок и перекладин. Это делает конструкцию прочной, а также способной выдержать сильнейшие ветра и давление снежных масс на кровлю;
в процессе сооружения митлайдеровской домашней теплицы применяются различные саморезы и болты. То есть простота сборки – это еще одно неоспоримое преимущество данной конструкции;
у теплицы оптимальная высота стенок, поэтому работать здесь, впрочем, как и обслуживать здание, не составит особого труда;
обшивка данного парникового помещения осуществляется в два слоя, что делает его еще более теплоизолированным.

Все преимущества теплицы говорят о том, что с ее помощью у вас получится создать для растений оптимальный микроклимат

Однако примите во внимание и тот факт, что это строение имеет и один существенный нюанс: высокую стоимость материалов. Тем не менее неплохая эффективность такого помещения, а также отсутствие необходимости ставить баллоны с углекислым газом и оборудовать систему принудительной вентиляцией компенсируют этот недостаток

Как строится теплица Митлайдера

Перед походом в магазин необходимо выбрать оптимальное место для установки теплицы, определиться с фундаментом, учесть все плюсы и минусы различных стройматериалов.

Выбор места для теплицы

Немногие культуры способны переносить недостаток света, а в теплице солнечные лучи частично поглощает поликарбонат, полиэтилен или стекло, которое быстро покрывается налетом пыли. Поэтому место для будущей постройки должно хорошо освещаться в течение всего дня. Допускается лишь частичное затенение ранним утром или под вечер. Второй немаловажный момент – ландшафт участка. Он должен быть максимально ровным. Нежелателен даже небольшой перепад высот. Если весь участок расположен на склоне, придется пойти на дополнительные расходы – тщательно выровнять площадку по уровню или потратиться на более высокий и основательный фундамент.

Также нежелательно выбирать низменности на торфяниках. В среднем, почва и воздух в этих местах на 2–3 градуса холоднее.

Основание под теплицу

При строительстве стандартного парника можно обойтись и без фундамента. Если участок ровный, не затапливается в половодье, нижнюю обвязку алюминиевого каркаса кладут прямо на землю. Конструкция легко выдерживает небольшие колебания грунта при замерзании. Теплица Митлайдера устроена несколько сложнее. Даже при небольших перекосах верхние фрамуги перестанут закрываться. В застекленных постройках могут потрескаться стекла. Поэтому простейший фундамент для нее необходим – точечный, из бруса или бетонный ленточный.

Для точечного фундамента подойдут следующие материалы:

деревянные колья прямоугольного сечения;
металлические винтовые сваи;
столбики из бетона.

Чертеж теплицы по Митлайдеру с нужными размерами необходимо подготовить заранее, чтобы не пришлось подгонять габариты постройки под уложенный фундамент.

Выбранный участок очищают от мусора, снимают верхний слой почвы, тщательно выравнивают. Находят крайние точки и отмечают их колышками. Между ними на равном расстоянии помечают места под опорные точки.

Частота опорных точек зависит от тяжести будущей конструкции, материала каркаса и плотности грунта. Сваи или столбики устанавливают на расстоянии от 0,5 до 1 м.

В отмеченных точках забивают деревянные колья, предварительно обработанные антисептиками, винтовые сваи или выкапывают ямки под бетонные столбики. В последнем случае перед строительством каркаса придется выждать не менее 2 недель, чтобы бетон окончательно затвердел и набрал прочность.

Ленточный фундамент для теплицы строят так же, как и для других построек. В земле выкапывают траншею глубиной 25–40 см, монтируют опалубку, засыпают слоем песка, трамбуют дно, укладывают арматуру. При заливке верхней части фундамента к арматуре приваривают держатели для металлического каркаса.

Возведение каркаса

Для материала каркаса выбирают деревянный брус или металлический профиль. На возвышенностях, песчаных почвах и прочих сухих местах подойдет дерево, в низменных сырых, рядом с реками, где влажность всегда высокая, целесообразнее выбрать металл. В обоих случаях основу будущей постройки необходимо тщательно обработать защитными составами. Теплицы Митлайдера из дерева строят с прямыми скатными крышами. На фото ниже показан чертеж и примерные размеры такой постройки.

Подробное устройство и крепление фрамуги:

Конструкция и пропорции верхней части фронтона. Стандартный угол наклона северного ската – 35°, южного – 20°. Значения могут отличаться на несколько градусов в обе стороны.

Теплица из деревянного бруса состоит из следующих деталей:

нижняя обвязка;
продольные стенки;
стенки фронтонов;
фрамуги;
скаты крыши;
двери в торцевых частях.

Детали соединяются саморезами, соединительными пластинами прямоугольной или Т-образной формы или угловыми соединителями.

Арочную теплицу Митлайдера строят из металлического профиля. Ее несложно соорудить из обычной, немного переделав. Для этого к верхней продольной перекладине монтируют вертикальный прямоугольник высотой около полуметра и длиной по размеру длины теплицы. Южную часть обшивают до нижней части этого прямоугольника, а северную – до верхней. В перепаде высот на рояльные или обычные оконные петли крепят фрамуги. Открываться они могут как наружу, так и внутрь теплицы. Первый вариант предпочтительнее, так как выступающие форточки будут защищать растения от косого дождя или попадания различного мусора.

Технология монтажа деревянной теплицы с двускатной крышей

Такая конструкция наиболее проста в изготовлении, а вот с монтажом ее придется повозиться. От домашнего мастера потребуется уверенное владение плотницкими навыками.

Материалы и инструменты

Для установки потребуются следующие инструменты:

электропила или лобзик;
шуруповерт;
лопата;
стремянка;
измерительный инструмент: рулетка, уровень, угольник.

Из материалов понадобится:

брус 100*100 для фундамента;
брусок 50*75 для стропил и стоек;
брусок 50*50 для фрамуг;
биозащитная пропитка;
малярный инструмент или краскопульт;
уголки усиленные 50*50*35*2;
петли для дверей и окон;

саморезы;
поликарбонат либо пластиковая пленка от 150 мкм.

Чертежи

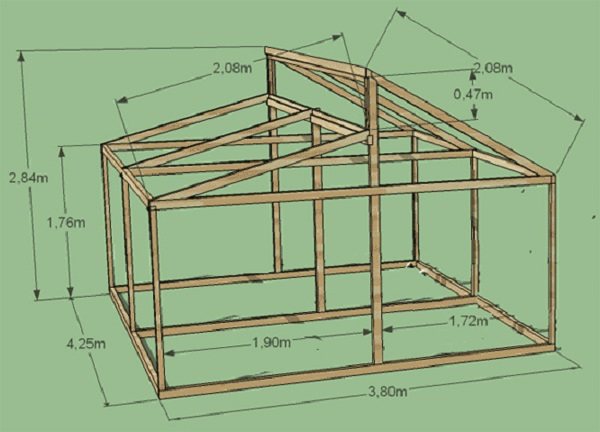

По приведенному чертежу получится теплица площадью 16,1 м2

Чертеж теплицы по митлайдеру

Те же размеры можно реализовать и с помощью металлопрофиля.

Фундамент

Для деревянной конструкции обычно ставят фундамент из брусьев. Последовательность операций следующая:

расчистить и выровнять участок;
разметить место под фундамент, обозначить колышками и шнуром;
прокопать углубление в 10-15 см по периметру, ширина – 25-30 см;
наполовину засыпать песком и утрамбовать;
обильно смочить и повторить трамбовку;
разметить и выпилить фундаментные брусья, на углах сделать запилы в четверть;
пропитать брус биозащитной пропиткой;
на слой песка уложить гидроизоляцию так, чтобы она заходила на стенки траншеи;
уложить брусья, проверить прямоугольность конструкции: диагонали должны быть равны между собой.

Завершают устройство фундамента вторым слоем гидроизоляции.

Каркас

Каркас удобнее собирать вдвоем. Это существенно ускорит работу и повысит точность монтажа.

Начинают с возведения боковых (длинных) стен:

разметить и напилить вертикальные стойки из расчета шага в 70-100 см;
разметить и отпилить брусья для горизонтальной верхней обвязки;
собрать заготовку стены на земле, укрепить строительными уголками;
установить укосины;
стенку перенести к фундаменту и прикрепить к нему с помощью уголков.

Для изготовления торцевых стен две стойки из бруса 100*100 соединяют с горизонтальными деталями торцевых каркасов. Заготовки перемещают на фундамент, стыкуют с длинными стенами и крепят с помощью уголков. Вертикальность элементов каркаса проверяют с помощью уровня или отвеса.

Окна и двери

Тепличная дверь должна иметь достаточную ширину, чтобы в нее могла проехать садовая тачка или тележка, обычно хватает 70-80 см. Высота двери должна позволять входить в теплицу, не задевая притолоку головой. С учетом высоты фундамента, 180 см будет достаточно для большинства.

Бруски для дверей и окон раскраиваются и собираются с помощью уголков. Для дверей нужно обязательно сделать и тщательно подогнать укосины, направленные от нижней петли в верхний противоположный угол. Они помогут избежать провисания и перекашивания двери. Такие же укосины, только симметричные, укрепляют рамы окон.

Крыша

Крыша собирается в такой последовательности:

к центральным торцевым опорам крепят две горизонтальные балки;
от них устанавливают стропила к верху длинных стен, двигаясь попеременно то по северной, то по южной стороне;

Схема сборки крыши Далее следует закрепить на верхней балке петли фрамуг, а на нижней – запоры и фиксаторы в открытом состоянии.

Обшивка сооружения

Для завершения постройки ее необходимо обшить. Для этого используют полиэтиленовую пленку либо поликарбонатные листы.

При выборе полиэтиленовой пленки для обшивки следует учитывать следующие факторы:

обычная тонка пленка с трудом протянет один сезон;
материал должен быть устойчив к ультрафиолетовым лучам, иначе и сезона не протянет;
армирующая сетка, вплавленная в пленку, позволит материалу прослужить несколько лет;
покрытие-антистатик снижает количество оседающей пыли и сохраняет прозрачность пленки;
гидрофильное покрытие пленки избавляет растения от переувлажнения капающим с крыши конденсатом: капли скатываются по стенам.

Крепится пленка следующим образом:

полиэтилен разматывается с рулона на ровной площадке, один край рукава разрезается;
полотнище нарезается по размеру стены, прикладывается к ней и крепится к стойкам с помощью штапика и обойных гвоздей;
для крепления можно использовать и широкие планки, фиксируемые саморезами.
покрывается крыша, окна и двери;
операция повторяется изнутри теплицы.

Воздушная прослойка, образующаяся при двухслойном покрытии, обеспечит сохранение дневного тепла даже при случайных заморозках.

Подготовка к строительству: конструктивные особенности, чертежи и размеры

Традиционная миттлайдеровская теплица имеет внушительные габариты и рассчитана, скорее, на небольшое фермерское хозяйство, чем на частное подворье. Если нет необходимости или возможностей для постройки оригинального сооружения, то его размеры в перспективе можно уменьшить.

При внесении корректив не рекомендуется изменять вертикальные параметры конструкции, чтобы не нарушить эффективность воздухообмена. Длину теплицы выбирают исходя из наличия места и собственных предпочтений. Что же касается ширины, то она должна рассчитываться в соответствии с количеством и габаритами грядок и дорожек между ними. Специалисты рекомендуют делать плодородные участки шириной до 1 м — этого будет более чем достаточно для любых огородных культур. При определении размера дорожек обязательно учитывают, будут ли в теплице использоваться садовые тележки, а также разнообразные приспособления и механизмы для обработки почвы. Как показывает практика, для культивационных сооружений средних размеров достаточно сделать проходы между рабочими зонами шириной 0.5 метра.

Фотогалерея: чертежи теплиц по Миттлайдеру

Представленные чертежи и схемы нескольких вариантов теплиц Миттлайдера можно взять за основу или трансформировать в соответствии с собственными потребностями. При их модификации обязательно следует учитывать отдельные нюансы конструкции.

Для изготовления каркаса можно использовать как пиломатериалы, так и металлический профиль. При выборе отдельных элементов конструкции надо учитывать снеговую и ветровую нагрузку, а также обеспечить остову необходимую жёсткость.
Поскольку нижняя обвязка будет соприкасаться с влажным грунтом, её делают из бруса 100х100 мм твёрдых пород или профильной трубы сечением не менее 50х50 мм. Древесину предварительно обрабатывают антисептиком и покрывают керосино-битумной мастикой, а металл защищают при помощи антикоррозионных составов.
Для вертикальных стоек каркаса берут металлический профиль сечением не менее 40х40 мм или брус толщиной от 60 мм. Для установки раскосов используют трубу 40х20 мм или деревянные рейки такого же сечения.
Балки должны исключать прогиб кровли, поэтому их делают из доски 100х40 мм или профильных труб 40х20 мм.

В качестве укрывного материала применяют термостабилизированную полиэтиленовую плёнку (лучше выбирать материал с армированием) или листы поликарбоната.

Нюансы изготовления арочного сооружения из профильной трубы

Арочная конструкция способна нести большую снеговую и ветровую нагрузку. Обтекаемая форма снижает ветровое сопротивление, а снег сам сходит со скатов. Можно приобрести готовую теплицу «Новатор» по Митлайдеру, а можно, при наличии навыков работ с металлом и соответствующего оборудования, изготовить ее самостоятельно.
