Светодиодная подсветка для кухни под шкафы: выбор и монтаж

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством

Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

  • Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
  • Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

  • SMD-3528 – 60 или 120 штук/м.пог.
  • SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

  • Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
  • Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
  • Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит

Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

  • W – требуемая мощность блока питания, Вт.
  • L – длина подсветки, м.
  • W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
  • K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Монтируем ленту под шкафы своими руками

Чаще всего устанавливается светодиодная лента на кухню под шкафы, так получается одновременная подсветка рабочей зоны и подсветка фартука. Хотя по таким же принципам это освещение можно смонтировать в любом месте кухни.

ИллюстрацииРекомендации
Инструмент и материал:

  • Шуруповерт;
  • Паяльник;
  • Нож;
  • Бокорезы;
  • Припой;
  • Канифоль;
  • Термоусадка или изолента;
  • Индикатор напряжения;
  • Если планируется врезать ленту в днище шкафа, то понадобится фрезер.
Комплектующие:

  • На фото показан порядок соединения:
  • Блок питания преобразует напряжение с 220В, в 12В;
  • Дальше это напряжение подается на контроллер, который в данном случае одновременно выполняет функцию усилителя;
  • На контроллер также поступает сигнал с пульта управления, для этого у него есть ИК датчик, проще говоря, антенна;
  • С контроллера питание подается на саму светодиодную ленту.
Световой короб.

Безусловно, ленту можно приклеить непосредственно на основу, к примеру, на днище кухонного шкафа, но так она будет греться, плюс не всем нравится открытая лента.

Поэтому мы спрячем ее в алюминиевый короб, прикрытый полупрозрачной накладкой.

  1. Алюминиевый короб будет выполнять функцию радиатора и охлаждать светодиоды;
  2. Такой короб проще мыть, и лента в нем защищена, следовательно, можно взять недорогую модель IP33.

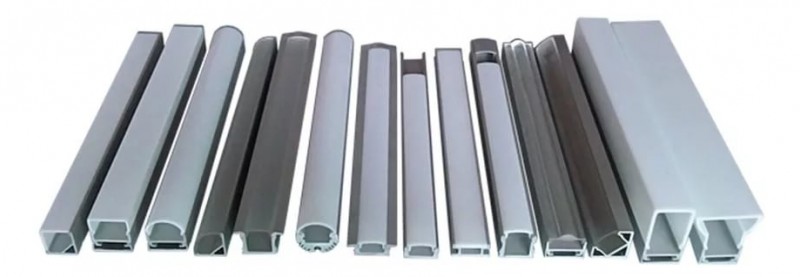

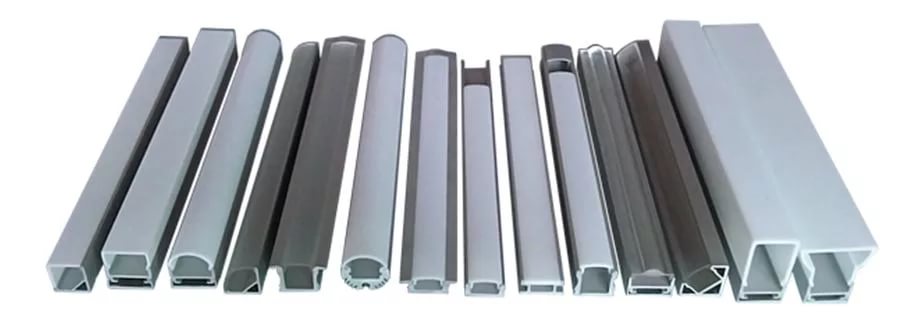

  Выбор коробов.

Короба можно подобрать под любое место монтажа — в угол, на кромку, внутренний или наружный, а также выбрать меньший или больший угол освещенности.

Отмеряем и отрезаем ленту.

Лента продается метрами, но резать ее нужно только на местах, предназначенных для спайки, на многих моделях там нарисованы ножнички.

Наращивание ленты .

Если вам нужно обогнуть угол или нарастить более длинный участок освещения, то в местах разреза контакты зачищаются и припаиваются перемычками.

Ошибиться там трудно: плюс стыкуете с плюсом, а минус с минусом.

Многоцветные ленты.

В RGB лентах припаивается 4 провода по цвету (на ленте есть обозначения):

  • R — красный (red);
  • G — зеленый (green);
  • B — голубой (blue);
  • V — общий.

Вам главное потом не перепутать соединение штекера от светодиодов, со штекером от контролера, для этого на них есть стрелочки.

Использование коннектора.

Коннектор представляет собой своеобразный зажим, контакты вставляются в пазы и зажимаются планкой.

Эти переходники позволяют обойтись без пайки, но я такими штуками не пользуюсь и вам не советую.

В кухне контакты могут окислиться, и вы потом устанете искать точку, где именно произошел обрыв, лучше пайки пока ничего не придумано.

Предварительная проверка.

Провода желательно подключить с самого начала, чтобы потом не лазить в неудобные места с паяльником.

Монтаж своими руками начинается со сборки схемы и подключения ее к сети, вы должны убедиться, что все работает правильно.

Если вы планируете ставить стационарный выключатель, то запомните — он ставится до блока питания.

Крепление короба.

При наружной установке короб можно приклеить к кухонному гарнитуру или стене на жидкие гвозди или двусторонний скотч.

Но лучше взять специальные захваты и крепить на них. Там все просто: захват прикручивается саморезом к основе, а потом в пазы вставляется короб.

  Вариант врезки.

Наружная установка намного проще, но короб под светодиоды можно врезать прямо в мебель, правда, для этого вам понадобится ручной фрезер. Работы конечно больше, но эффект на порядок лучше.

Установка внутренностей.

Блок питания и контроллер лучше спрятать. На фото показан вариант размещения в шкафу над вытяжкой, но место можно подобрать любое.

Единственное, что я вам не советую делать — это забрасывать управляющую группу на крышу шкафа.

На кухне уже через пару месяцев все приборы покроются липким налетом и отмыть его будет тяжело.

Готовый результат.

Работа выполнена, теперь можно пользоваться.

Я рассказал о варианте установки небольшой подсветки в короб, но это далеко не единственный способ обустройства.

Ниже на видео в этой статье есть альтернативные и, кстати, довольно простые в монтаже варианты.

Практические рекомендации

Чтобы у вас не возникло проблем во время установки светодиодных светильников на кухне своими руками, вам наверняка пригодятся следующие рекомендации:

Специалисты рекомендуют приобретать LED-ленту в специализированном магазине. И желательно выбирать изделия из среднего ценового диапазона

Они будут создавать в помещении достаточно яркое освещение и не будут перегреваться.
Во избежание поломок светодиодных светильников особое внимание уделите изоляции проводов, иначе ваша самодельная система освещения так и не включится.
Все LED-ленты имеют обозначения «+» и «-», на которые вам необходимо ориентироваться при подготовке отрезков. Они нанесены на ленту в виде вертикальной линии, по которой вам и следует выполнять надрез материала.

Точечные светильники для подсветки кухни

Этот вид подсветки эстетичен. Споты можно врезать в дно подвесных шкафов либо пристроить для их установки специальное фальшдно. Аккуратно смонтированные светильники выглядят эффектно. Яркость и цветовой спектр подсветки можно отрегулировать выбором ламп — галогеновых, светодиодных и т. д. Нельзя использовать лампы накаливания, так как они вместе со светом интенсивно вырабатывают тепловую энергию и сильно нагреваются, что делает их пожароопасными.

Кроме врезных точечных спотов, можно использовать для обустройства подсветки в кухне светильники накладного типа. Они многообразны по форме и более просты в монтаже, могут применяться как одиночные светильники, так и сгруппированные в одну линию, в этом случае расстояние между ними должно составлять 30—45 см.

Какие варианты подсветки есть?

Диодные лампы для кухонных шкафов бывают 3 видов.

Посмотрите нашу статью про организацию освещения на кухне.

Точечные светильники

Круглые, квадратные, прямоугольные — они могут как встраиваться в дно ящика, так и крепиться поверх него. Точечные светильники удачно смотрятся как под шкафами, так и под открытыми полками. Чтобы света было достаточно, выберите подходящую яркость и расположите источники на подходящем расстоянии друг от друга.

LED панели

Чтобы добиться мягкого рассеянного однородного света лучше варианта не придумать. В отличие от лент или спотов, панели обычно занимают всю нижнюю поверхность шкафов, гарантируя равномерный поток люменов. Панели не нагреваются, безопасны для глаз, служат около 50 000 рабочих часов (~15 лет). Просты в монтаже и уходе. Единственный недостаток — относительно высокая стоимость.

Важно! Любые диодные лампы — ленты или панели, отличаются энергосберегательными свойствами. Они потребляют гораздо меньше энергии, в сравнении с обычными лампами накаливания и даже энергосберегающими лампами

На фото подсветка точечными светильниками

Светодиодная лента

Доступный вариант с низкой ценой. Также, как панели, ленты не выделяют тепло, служат долгие годы. Их можно устанавливать в любом месте:

  • угол между фартуком и дном,
  • в центре днища,
  • около переднего бортика.

При этом монтаж подсветки на кухне под шкафами можно провести самостоятельно, без помощи специалистов. Единственный минус лент — последовательное подключение. То есть, если сгорит один светодиод, работать перестанут все — а значит ленту придется менять полностью.

Важно! На любых лампах для подсветки рабочей зоны должно быть обозначение IP65 и выше. Эта маркировка подтверждает возможность использования оборудования во влажных помещениях

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Идеи дизайна

Чтобы подсветка для кухонных ящиков не выглядела тускло, поиграйте с цветом: выберите WRGB ленту с белыми и цветными диодами, с возможностью настройки нужного оттенка. Когда готовить не требуется, включайте цветной свет, подходящий по тону к акцентам в интерьере.

Если хотите, чтобы даже не самая яркая подсветка стала ярче, объедините ее с глянцевым фартуком из стекла или плитки. Эти материалы отражают потоки, увеличивая общую мощность свечения.

Посмотрите примеры дизайна глянцевой кухни и чем она лучше матовой.

Одна линия подсветки кажется скучной? Проложите дополнительную подсветку по верхней части шкафов или полок, либо установите систему в цоколе кухни.

На фото декоративный бортик для подсветки

Подсветка кухни светодиодами — эффективное и эстетичное решение, которое монтируется буквально за 1 час и поможет создать комфортную атмосферу для готовки.

Подсветка кухни при помощи светодиодных лент

Популярное решение подсветки кухни, которое часто выбирают и супермодные дизайнеры интерьеров, и домашние умельцы, успешно обходящиеся без их услуг, — подсветка рабочей поверхности и других зон кухни светодиодной лентой. Этот эффектный и практичный способ подсветки универсален, но он просто оптимален для помещений с повышенным уровнем влажности и частыми температурными колебаниями разной амплитуды — для кухонь. К тому же такая подсветка долговечна, потребляет минимум электроэнергии, стойко переносит скачки напряжения в сети. Купить светодиодную ленту можно повсеместно и по доступной цене.

Уровень яркости светодиодных лент может сильно отличаться. Мощность свечения можно легко регулировать при помощи дистанционного пульта управления либо панели сенсорного типа. Кроме того, производители, помимо лент с белыми светодиодами, предлагают светодиодные ленты других тонов: красного и желтого, синего и зеленого цвета. Это открывает новые возможности дизайна кухонных интерьеров.

Светильник светодиодный LED NAVIGATOR 5Вт IP20 4000К

Светодиодные ленты можно смонтировать где угодно: на стене, на потолке, на днище навесных кухонных шкафов. В качестве крепежного средства применяются скобы, двусторонний скотч, надежный клей. Для обустройства светодиодной подсветки кухни можно использовать специальные съемные панели из материала разной степени прозрачности. Конструкция их предусматривает внутреннюю полку, на которой удобно и легко крепится лента. Среди предлагаемых производителями подобной продукции вариантов рекомендуется отдавать предпочтение моделям, обладающим высокой степенью защиты, — IP44 и более. Панели должны быть покрыты защитным лаком или другим составом аналогичного действия. Для кухни часто используются модели, размер кристаллов которых составляет 50х50 либо 50х75, располагать их можно и в два ряда. Не стоит покупать для самостоятельного изготовления подсветки светодиодные ленты, которые запаяны в трубке. Их срок службы недолог, они быстро перегреваются, теряют яркость и в итоге перегорают. Чтобы подключить к электроснабжению светодиодные ленты подсветки, необходимо приобрести специальные переходники, обеспечивающие требуемые значения напряжения.

Как подсветить светодиодами столешницу, обеденную зону

Для рабочей зоны подойдет устройство со средней степенью влагозащиты – на нем имеется специальный защитный слой, предохраняющий от паров и загрязнений, воды и прочих жидкостей. Это значит, что при необходимости влажной уборки вы сможете протирать шкафы вместе с лампами.

Монтаж ленты к столу подразумевает крепление особого профиля из алюминия. Он необходим для сокрытия проводов и придания освещению эстетичности. Можно также сделать подсветку и из самоклеящихся лент. Кстати, путем установки дополнительных приспособлений можно создать подсветку, которая будет менять яркость и/или цвет.

Совет! Для рабочего стола оптимально подойдет теплый белый цвет LED-ленты, поскольку он не станет изменять природные цвета еды.

Из светодиодных лент в рабочей зоне можно сделать дополнительное освещение. Здесь также нужны конструкции с высокой защитой от влаги. Ленты здесь устанавливаются двухсторонним скотчем. Можно использовать несколько лент, что позволит создать выразительный декоративный эффект.

Расчет

Согласно действующим нормативным документам, освещенность кухни не должна быть меньше 150 люкс (люменов на квадрат площади).

При небольшом расстоянии от источника света до рабочей поверхности коэффициент рассеивания можно грубо принять равным 1,5: не менее 2/3 излучаемого светильниками света дойдет до поверхности стола.

Чем дальше источник света, тем ниже уровень освещенности

Раз так, светимость источников света подбирается из расчета примерно 450 люменов на квадрат поверхности рабочей поверхности. Это значение примерно соответствует:

  • Для ламп накаливания — 40 ваттам;
  • Для галогенных ламп — 35 Вт;
  • Для люминесцентных ламп — 10 Вт;
  • Для светодиодных источников света — 5-7 Вт в зависимости от поколения использованных при его сборке светодиодов.

Разновидности освещения: преимущества и недостатки

Лампы накаливания

Они могут быть с поворотными кронштейнами, позволяющими их направлять, или неподвижные. К основным достоинствам относится их низкая стоимость. Что относительно недостатков, то корпуса и кронштейны занимают определенное место, что доставляет неудобство при готовке. Лампы накаливания неэкономичны и имеют короткий срок эксплуатации.

Точечные светильники

Точечные светильники оборудованы защитными стеклами, которые не допускают в них попадания пара и влаги. Они не создают полутеней, так как распределяют освещение равномерно. Светильники значительных недостатков не имеют, за исключением сложностей монтажа.

Светодиодные ленты

На сегодняшний день довольно часто используются в качестве освещения. И не только для оформления света под кухонными шкафами.

Продолжительное время службы, экономичность, отсутствие нагрева при работе, легкость монтажа, доступная стоимость – причины, почему многие люди выбирают именно этот вариант.

Подсветка светодиодной лентой имеет несколько недостатков:

  • дополнительно нужно ставить трансформатор;
  • когда вышел из строя один светодиод, то все подлежат замене.

LED панели

Этот вариант подсветки дает освещение однородное и мягкое, которое приятно для восприятия. Их цена выше, однако преимущества перекрывают это с легкостью. К основным достоинствам относятся: длительный срок эксплуатации светодиодов (более 70 тысяч часов), экономичность, легкость обслуживания и монтажа, отсутствие опасных веществ.

LED панели применяют в домах и квартирах, офисах, рабочих местах и даже в больших торговых комплексах. Данные панели набирают популярность и заменяют собой традиционное ламповое освещение.

LED панели имеют значительные преимущества, в отличие от лампового: они энергосберегающие, имеют продолжительное время службы – могут работать 15 и более лет, простоты в установке и демонтаже, а также не появляется проблем с их утилизацией. При этом данные лампы не требуют специального ухода.

Освещение с помощью панелей применяется в любых помещениях, так как во время работы они почти не выделяют тепла, а также вредного для глаз излучения. Даже в комнате для детей их можно устанавливать.

LED панели являются самыми безопасными светодиодными светильниками, которые не излучают вредных инфракрасных или ультрафиолетовых лучей. Свет от них ложится мягче и ровнее, в отличие от лампового. А во время работы не появляется мерцание.

Конструкция панелей: источником их питания является напряжение 220 вольт, а источник света –  специальные LED-лампы. В панелях применяются светодиоды, не содержащие ртуть и иные вещества, вредные для человека и окружающей среды.

Принцип работы LED панели: диоды излучают свет, который под заданным углом попадает на поверхность внутренней панели. Именно за счет этого и получается самый оптимальный способ освещения.

Основные достоинства установки светодиодных приборов:

  • Устойчивость к внешним раздражителям;
  • Долговечность;
  • Не требуется дополнительное время на разогрев во время включения;
  • Создают яркий свет;
  • Доступная стоимость;
  • Многообразие цветовой гаммы;
  • Безопасность в эксплуатации;
  • Экологичность;
  • Возможность монтажа своими руками.

Если вы хотите подсветить функциональные зоны, то выбирайте только белые светодиоды, а если устанавливаете подсветку для подчеркивания оригинального интерьера, то желательно воспользоваться цветными диодами. Лента с диодными элементами может полностью обеспечивать норму освещения. Она представляет собой эластичную планку, где на одной стороне расположены полупроводниковые элементы с резисторами, а на другой – клеящая основа.

Классифицируют ленты по нескольким признакам:

  • По количеству кристаллов: от 1 до 4;
  • По цвету: многоцветное или одноцветное исполнение;
  • По плотности и длине расположения диодов;
  • По типу свечения: монохромная или полноцветная;
  • По степени влагозащиты;
  • По электрическому напряжению.

Светодиодная подсветка защищена от проникновения через ее поверхность грязи и влаги. Для освещения рабочей поверхности можно использовать трехкристальное исполнение, а для декорирования – однокристальное. От плотности светодиодов зависит уровень яркости.
