Стержневой теплый пол: 5 главных факторов

Виды карбоновых теплых полов под плитку

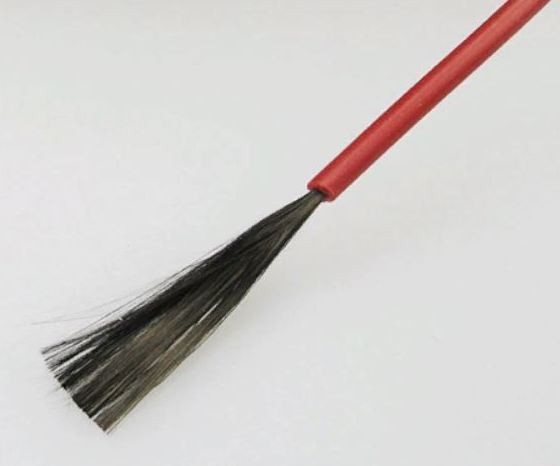

Можно сказать, что все отопительные карбоновые системы легкие, прочные, простые в монтаже. Примечательно, что они устойчивы к коррозии. Гибкие «прутки» соединяются в маты при помощи сухожильного провода. Этот многожильный медный провод имеет толщину в два с половиной мм и толстую 3мм-овую оболочку.

Итак, теплый пол бывает водяным и электрическим:

• Электрический пол бывает стерженевой, кабельный или пленочный (используется инфракрасная пленка);
• Стержневой пол – это нагреватель в виде стержней, а пленочный – в виде пленки с карбоновым покрытием;
• И система стержней, и система пленки способна к саморегуляции.

Это отопление вполне умеренно потребляет электроэнергию, экономия возрастает, если установить специальные терморегуляторы. Приятно и то, что монтировать такой пол легко. И слой стяжки будет совсем небольшим, то есть много высоты у комнаты вы не «украдете».

Почему еще стоит выбрать карбоновые полы

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность. То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Экономия электричества при использовании карбонового пола в сравнении с иными электрообогревателями – 20%.

Пленочный

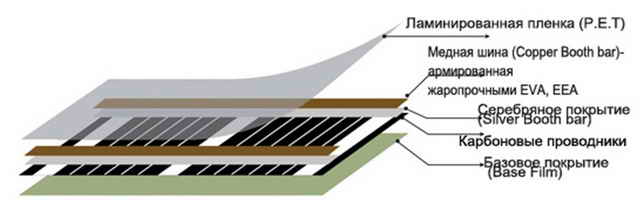

Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

1. При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
2. Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
3. Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.

Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.

Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:

Правила монтажа пленочного покрытия

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!

Рекомендуем также прочитать:

• Инфракрасные обогреватели: плюсы и минусы
• Экономичная система отопления дома

Достоинства и недостатки

Карбоновый мат можно укладывать под плиточный клей, чтобы не перегружать конструкцию

Стержневой пол обладает хорошими эксплуатационными качествами с точки зрения пожарной безопасности. Благодаря саморегуляции поверхность не подвергается перегреву. Мат со стержнями переносит нагревание до 60 градусов Цельсия. Другие плюсы этих полов:

• уменьшение энергопотребления в отопительный сезон – побочный эффект саморегуляции;
• возможность эксплуатации с разными типами внешних покрытий – плиткой, ламинатным настилом, линолеумом;
• экологичность входящих в конструкцию деталей, а также отсутствие электромагнитных лучей, как следствие – безопасность для обитателей жилища;
• непривязанность к планировке помещения, возможность монтажа под тяжелыми шкафами и другими предметами мебели без вреда для мата и стержней;
• устойчивость к действию влаги, что позволяет использовать пол в ванной комнате, и к повреждениям коррозионного типа;
• простота монтажа для человека, владеющего базовыми строительными навыками;
• легковесность, что исключает перегрузку перекрытий.

Однако у конструкции имеются и недостатки. Сюда относятся высокая цена и нулевая мобильность: мат, уложенный под напольное покрытие, невозможно будет куда-то перенести без предварительного удаления последнего. Кроме того, запрещено сочетать теплый пол с фольгированными утепляющими материалами. Реагируя с содержащимся в фольге алюминием, щелочь создает условия для повреждения стержневых компонентов.

При попадании на покрытие воды обогрев временно прекращается. Он возобновляется после высыхания влаги.

Монтаж карбонового пола

Особенности монтажа

Стержневые маты разрезаются на полосы по 10 см и укладываются в стяжку или крепятся с помощью клея. Длина может достигать 25 м. Для монтажа понадобится:

• термоизоляторная подложка;
• соединительный комплект;
• концевой комплект;
• терморегулятор;
• труба гофрированная;
• соединительный провод.

Перед укладкой пола поверхность нужно очистить и разровнять. Для установки терморегулятора готовят точку в удобном месте. Крепить к самому полу можно с помощью клея, скотча или с применением степлера. Теплоотражающий материал в виде полосок скрепляется между собой. Полоски мата соединяются монтажным проводом.

Первая из них крепится к терморегулятору. Терморегулятор крепится на стенку. В конце монтажа мат крепят в стяжке или используют клей. Стяжка заливается, а плитка кладется в теплый пол и крепится клеем. Для полного высыхания нужно не меньше 4 недель. Только после этого можно использовать систему.

Удачные примеры и варианты

Пол, поддерживающий комфортную для ног температуру, является воплощением современного представления о домашнем уюте. Сегодня совершенно не обязательно, чтобы пол выступал в роли серого фона.

Необычные и стильные напольные покрытия могут использоваться в качестве акцента.

Поклонники классического консервативного стиля также могут найти себе варианты по душе. Где бы вы ни установили систему теплого электрического пола: в кухне, ванной или детской, эта комната станет вашим любимым местом в доме.

О том, как правильно выбрать длину нагревательного кабеля, вы можете узнать в следующем видео.

Почему еще стоит выбрать карбоновые полы

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность.

То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Экономия электричества при использовании карбонового пола в сравнении с иными электрообогревателями – 20%.

Технология монтажа

Установка системы теплого пола стержневого типа имеет свои особенности, которые требует учитывать для правильного функционирования устройства.

Подготовка к укладке

Чтобы установить стержневой обогрев пола необходимо сделать схему укладки всей системы. В ней обозначаются места прохождения матов, а также укладка их под предметами мебели. При этом учитывается, что нагревательные элементы не должны соприкасаться между собой.

Перед началом монтажных работ необходимо выбрать место в помещении для установки терморегулятора. Прибор должен располагаться так чтобы электрические провода системы и температурный датчик подключались удобно. Если монтаж оборудования предполагается в комнате с повышенной влажностью, то рекомендуется закреплять регулятор за пределами помещения. Расстояние от пола до прибора должно быть в пределах 50 – 70 сантиметров.

Обозначив необходимые зоны для установки системы можно переходить к подготовке основания:

• Монтаж оборудования проводится на черновой пол, который полностью очищается от грязи и пыли.
• На чистую основу укладывается слой теплоизоляционного материала, который должен располагаться по всей площади пола. Толщина подложки зависит от характеристик помещения. Для холодных квартир, расположенных на первых этажах требуется довольно плотный изолирующий материал.

Края подложки фиксируются двухсторонним скотчем или степлером. Чтобы избежать значительной температурной разницы между половым покрытием и несущие конструкциями рекомендуется утеплить стены. Теплоизолирующий слой в этом случае защищает от образования трещин.

Установка

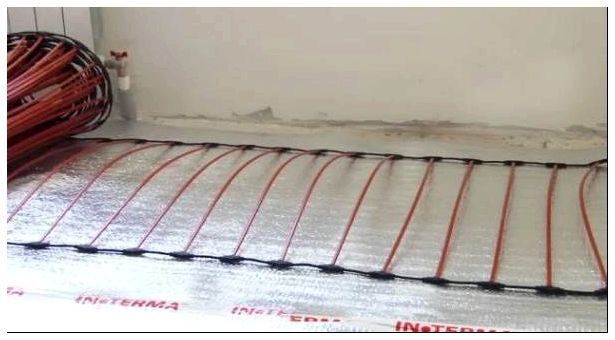

Закончив подготовку основания можно приступать к укладке комплектующих деталей нагревательной системы. Монтаж теплого стержневого пола осуществляется от места крепления терморегулятора. Последующая установка состоит из таких действий:

• рулон ровно выкладывается на площадь пола между стенами;
• для осуществления разворота конструкции следует аккуратно разрезать соединительный кабель, который располагается между стержнями;
• затем полотно нужно повернуть так, чтобы его можно было уложить к противоположной стене;
• таким образом, маты необходимо выкладывать по всей половой поверхности.

Для фиксации полотен используют скотч. Во время монтажа матов следует избегать соприкосновения нагревательных элементов.

Подключение

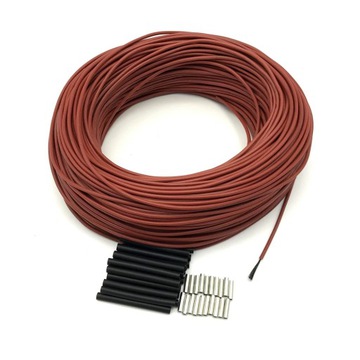

Выполнив укладку матов можно осуществлять подключение системы к электросети. Изначально следует подсоединить провод в местах разреза матов. Для этого необходимо:

• конец провода зачистить на один сантиметр от изоляции;
• достать соединитель – коннектор, который входит в комплект к системе отопления, и вставить кабель гнездо;
• соединительный разъем зажать;
• зачистить конец второго кабеля;
• провести провод через трубку термоусаживаемую и подключить второй контакт;
• для закрепления трубку следует прогреть с помощью фена строительного;
• чтобы получилось изолированное подсоединение такую процедуру необходимо проделать со вторым контактом;

Слой раствора должен быть примерно 20 см Согласно такой схеме нужно соединить все провода на участках где есть разрезы. Датчик температуры размещается в гофрированной трубе. Для этого следует проделать в стяжке проем по размеру прибора. Провода, идущие от датчика, подключаются к терморегулятору. Все устройства соединяются между собой по схеме, указанной в инструкции к теплому стержневому полу.

После всех подключений можно проверить работу системы. Вся поверхность матов должна прогреться в течение пятнадцати минут. Если оборудование функционирует правильно, можно приступать к стяжке. Слой раствора должен быть не меньше двадцати сантиметров.

Выбираем теплый пол в зависимости от типа и особенности помещения

Главный МИНУС теплого пола, о котором важно знать

Watch this video on YouTube

Как уже говорилось выше, при выборе напольного обогрева учитывается тип помещения.

Большое значение имеет частный это дом, или многоэтажка. А также, вид материала, из которого дом изготовлен — дерево или кирпич, ведь от этого зависит надежность перекрытий, и их способность выдержать ту или иную конструкцию.

Для частного дома

Владельцам частного дома, при постоянном проживании в нём, и особенно при наличии автономного котельного оборудования, лучше выбирать водяное отопление. Обогрев гидрополом обойдется дешевле, так как можно выбирать вид используемого источника для получения тепловой энергии. Например, газ или твёрдое топливо, ведь они имеют стоимость ниже, чем у электричества.

Кроме того, если установка водяного тёплого пола запланировано ещё на этапе строительства дома, то можно существенно снизить затраты на монтаж отопительной системы.

Для квартиры

Для квартиры лучше всего подойдут электрические конструкции.

Установку водяного напольного обогрева лучше не планировать, так как есть риск подтопления соседей снизу, а также, его монтаж запрещён в многоквартирных домах без специального разрешения.

Для дачи, гаража

Если планируется установка тёплых полов в дачном домике или гараже, то от гидрополов лучше сразу отказаться. Данные помещения не являются местом постоянного проживания, поэтому отопление будет функционировать не регулярно, и вода в трубопроводе в зимнее время замерзнет. Чтобы этого не произошло, потребуется её периодически сливать, или применять антифриз, а он обойдётся дороже.

Лучше использовать электрический обогрев, который можно включать по мере надобности. Подойдут как кабельные, так и плёночные системы.

Преимущества карбонового пола

Такие системы могут использоваться для обогрева не только в помещении, но и на открытом месте. В них заложена умная технология само регуляции, которая держит под контролем расход энергии без необходимости использования другого оборудования. С повышением температуры растет расстояние между частицами нагревательных элементов.

Это приводит к увеличению сопротивление, что вызывает автоматическое уменьшение нагрева. С уменьшением температуры начинается обратный процесс. Если система уложена вместе с высокой нагрузкой, например, под мебелью, то нагрев будет менее интенсивным. Это никоим образом не помешает сделать перестановку мебели и не требует дополнительных действий для защиты теплого пола.

Учитывая технологию изготовления, карбоновый пол не представляет опасности для напольного покрытия. С учетом терморегуляции он не сможет способствовать деформации или повреждению. Надежность таких систем очень высока. Излучение карбонового пола полностью лишено негативных сторон. Он настолько безвреден, что его применяют в камерах для недоношенных детей. Он приносит малышам тепло и повышает оздоровительные процессы. Нашли они свое применение и в спа-салонах.

Карбоновые полы рассчитан на максимальную мощность до 116 Вт на погонный метр. После достаточного прогрева она падает до 87 Вт на погонный метр. В них предусмотрена установка терморегуляторов для отслеживания за расходом энергии. Эффект экономии может достигать 30%. Это наилучший результат среди других систем отопления.

Структура и свойства

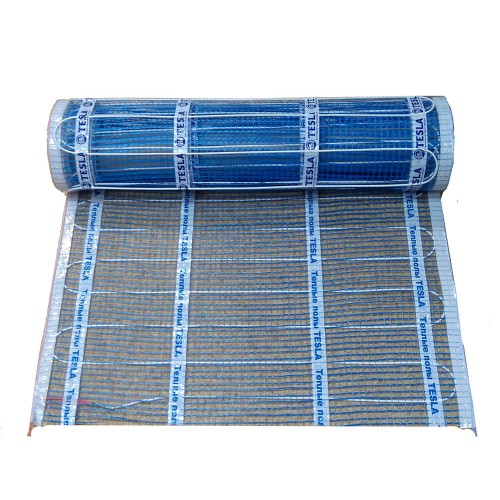

Этот вид инфракрасного обогревателя теплого пола имеет вид множества стержней, которые параллельно подключены при помощи гибких соединительных проводов. Они чем-то напоминают веревочную лестницу. В стержнях находится материал, состоящий их карбона, серебра и меди. Когда на карбон попадает ток, он интенсивно выделяет тепловую энергию. Чем хорош стержневой карбоновый пол, так это тем, что обладает свойствами саморегуляции: количество выделяемого тепла зависит от его температуры. То есть при местном повышении температуры (поставили на пол что-то, пол из-за плохой теплоотдачи нагрелся) он выделяет меньше тепла и температура понижается. Это свойство не говорит о том, что система со стержневыми нагревателями не нуждается в терморегуляторе. Терморегулятор управляет потребляемой мощностью (экономит деньги на отопление), а саморегуляция предотвращает от перегрева (продлевает срок «жизни»).

Стержневой инфракрасный саморегулирующийся мат

Система отопления с греющими стержнями, как и все системы электрического теплого пола, требует установки терморегулятора и датчика температуры пола. Без них обогревательные элементы работают, но постоянно на одной мощности. Ни о какой экономии в этом случае речь не идет, а срок службы становится намного меньше.

Какие маты лучше карбоновые или кабельные

Сразу, прочитав характеристики, хочется плюнуть на высокую цену и купить инфракрасный подогрев: хочется побаловать себя мягким и приятным теплом, да и расслабиться после работы недурно бы… Но. Почитав отзывы, остываешь: у большинства инфракрасные нагревательные маты работают только один сезон, потом выходят из строя. Причем все, кто пытался понять почему, называют одну причину — стержни отгорают в местах крепления с проводниками. Видимо, это их слабое место и технология несовершенна. Отзывы владельцев полов с кабельными матами носят противоположный характер: все работает без проблем и сбоев. Жалобы есть, но их немного и они никак не систематизируются. Тут или ошибки при укладке, или, может, установили некачественные маты. Так что мое мнение — если выбирать между одним типом матов и другим — ставить кабельные. Если инфракрасного пола хочется очень сильно, посмотрите на карбоновые пленки. Они и стоят дешевле и служат надежнее. Но это только мнение автора статьи. Сравнивайте сами и решайте.

Монтаж плёночного пола

Все карбоновые системы укладывают на ровную поверхность. Основание рекомендуют выровнять. Допускаются перепады в 1 мм на 1 пог. м. Термоплёнка и стержни обогревают всю поверхность вокруг: не только напольное покрытие, но и нижнее основание, фундамент. Чтобы тёплый воздух проходил вверх, на основание укладывают теплоизоляцию и отражающий экран. В дальнейшем проводят монтаж термоплёнки.

На полу обозначают границы «тёплого пола». От стены и от мебели плёнку располагают на расстоянии не менее 5 см. Зазор между полосами 2 см

Обращают внимание на ширину рулона. Если ширина 50 см, то длина ленты не должна превышать 13 м. Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м

Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам. На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены. По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча. К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами. Монтируют проводку; соединяют клеммы. Схема подключения параллельная. Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление. На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке. Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором. Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат. Чтобы уложить плитку, используют плиточный клей

Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м. Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам. На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены. По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча. К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами. Монтируют проводку; соединяют клеммы. Схема подключения параллельная. Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление. На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке. Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором. Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат. Чтобы уложить плитку, используют плиточный клей.

Преимущества и недостатки пленочных систем из углеволокна

Несомненные плюсы:

высокая температура не разрушает и не деформирует структуру пленки;
прогрев происходит практически мгновенно;
распределение тепла абсолютно равномерное, это просто мощный поток регулируемой энергии;
инфракрасное излучение не только безвредно, оно благотворно влияет на организм (применяется даже в лечебных целях);
выдерживает большой вес при давлении;
карбоновые полы не подвержены коррозии, нормально переносят небольшую влажность;
при нагреве нет никаких неприятных запахов;
абсолютная пожаробезопасность: это свойство особенно важно при использовании карбоновой пленки в деревянных домах;
простота монтажа, не требуется дополнительная подготовка поверхности;
возможность использовать не только на полу, но и на стенах (на потолке применение бессмысленно, теплый воздух не опускается вниз);
мобильность: поскольку пленочные полы не встраиваются в конструкционные элементы, их можно демонтировать и использовать повторно в другом помещении;
модульность конструкции: если повреждена одна секция, остальные продолжают нагрев (при условии целостности медных соединительных полос);
карбоновые нагреватели настолько тонкие, что при монтаже пленки не требуется менять высоту напольного покрытия;
электрические нагреватели отлично интегрируются в интеллектуальную систему управления «умный дом»;
в сравнение с кабельными системами «теплый пол», пленочный карбон экономичнее на 30%;
электрическая безопасность: на самих нагревательных элементах пониженное напряжение, 220 вольт только на входе в модуль управления.

Пожалуй, единственный серьезный недостаток:

материал достаточно хрупкий на излом, поэтому при монтаже требуется осторожность;
высокая стоимость оборудования, безусловно оправдана хорошими эксплуатационными свойствами, при этом изделие не относится к разряду доступных.

Монтаж карбонового теплого пола производится непосредственно под финишное покрытие, сразу на теплоизолирующий слой (паробарьер).

Исходя из технологии, существует лишь одно ограничение: карбоновые электрические полы нельзя размещать под каменной или керамической плиткой, поскольку используется «мокрая» укладка. Нецелесообразно (хотя и не запрещено) применение под толстым ковролином. Ворсистая структура просто будет экранировать инфракрасное излучение.

При укладке под дерево или ламинат следует помнить, что этот материал рассыхается при высокой температуре. Поэтому на пульте управления устанавливается ограничитель не более 28 °С.

Виды карбоновых систем обогрева

Все отопительные системы на основе карбоновых нагревателей легки, прочны, просты в монтаже, устойчивы к коррозии. Различают стержневые и сплошные (пленочные) карбоновые полы. Гибкие нагревательные элементы стержневых систем соединены в маты термостойким многожильным медным проводом толщиной 2,5 мм в толстой 3-миллиметровой оболочке.

Карбоновые маты — саморегулирующиеся системы, благодаря чему их можно укладывать под мебель без риска перегрева. Они отлично подходят для монтажа в стяжку или в 2-3-сантиметровый слой плиточного клея. Защитная оболочка стержня — полиэстер и полиэтилен.

Карбоновые маты с эффектом саморегуляции можно укладывать под мебель. Перегрев исключен

Сплошная инфракрасная пленка нагревает помещение за счет единого карбонового слоя. Такой пол можно разрезать, укладывать под мебель. Полосы надежно соединены с помощью пайки. Пленочные системы могут существенно отличаться. Обычная пленка — двух- или трехслойная. Карбоново-графитовая смесь наносится с помощью принтера на основу из полипропилена.

Сплошная система состоит из 3 рабочих слоев, с двух сторон защищенных 5 слоями безопасности. Такие 13-слойные полы надежно защищают от любых возможных вредных воздействий и перегрева. В пленках этого типа используется чистый карбон, а не карбоново-графитовая смесь.

В 13-слойной инфракрасной пленке используется чистый карбон, она предельно надежна и безопасна
