3 вида сифонов — слив для душевой кабины

Замена старого сифона: особенности

Специфика замены старой канализационной водоотводящей арматуры не отличается от установки новой. Но существуют некоторые особенности по замене сифона, в зависимости от высоты самого поддона.

Как поменять слив в кабине с высоким поддоном

Замена слива с высоким поддоном – простая задача, поскольку он расположен в зоне доступности. Если это трубная система, открутите одну сторону, поднимая вверх для слива остатков воды. Если арматура цельная из нержавейки, открутите по обе стороны – от слива в канализацию и вывода из поддона. Замена происходит аналогично описанному выше способу.

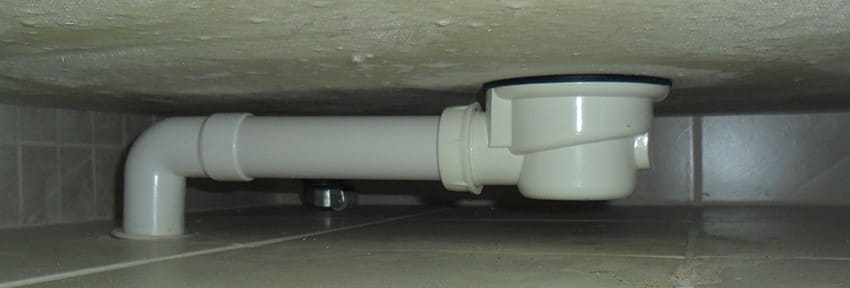

Как снять в кабине с низким поддоном

С низким расположением поддона стоит проявить смекалку. Если сифон находится в коробе, то ремонт производится обычно

Если же арматура лежит на полу, упираясь в него, важно не повредить места крепления патрубков от канализации и поддона. Все работы проводятся аккуратно, используются тряпочки для впитывания грязной воды

В случае поддона с гидрозатвором

Гидрозатвор – практичное решение, позволяющее избавиться от неприятных запахов канализации. Вместе с тем, водная пробка становится препятствием для прохождения воздуха. Устройство арматуры состоит из 2 соосных цилиндров различного размера, находящихся один в другом.

Внутренний слой гидрозатвора начинается от потолка, внешний – со дна сифона. Благодаря этому создается меандр для застаивания воды.

Изначально снимается декоративная панель из-под душевого поддона. Такой элемент крепится методом «защелок/клипс», поэтому для демонтажа нужно только надавить на экран и клипсы расщелкнутся. Далее:

  1. Перекрывается вода.
  2. Снимается колено с канализационного выхода.
  3. Разводным ключом снимается с резьбы шайба из поддона.
  4. Распаковывается новый сифон.
  5. Снимается клапан слива и монтируется его верхняя часть на наружную сторону душевого поддона, нижняя – ко дну.
  6. Вывинчивается втулка и обрабатывается силиконом.
  7. Крепится крышка сифона к сливному выводу поддона. Резьба должна совпадать.
  8. Устанавливается перелив и подсоединяется колено к канализации.

Виды сифонов по способу управления сливом

Иногда душевой поддон служит ванночкой для маленьких детей или емкостью, в которой замачивают белье. Тогда требуется, чтобы в емкости оставалась вода. Способов для этого применяют несколько.

Пробка в качестве механизма управления

Это классический вариант, использующийся в ваннах и раковинах. Установленная заглушка перекрывает отверстие, задерживая воду в поддоне. Если пробку вытянуть, жидкость устремляется в сифон и беспрепятственно утекает. К достоинствам относится низкая цена. Пробку легко купить, если та, что была, потерялась.

Управление сливом с помощью рычага

Более совершенная система управления сливом состоит из донного клапана и рычага. Сама конструкция расположена на сливе, а возле смесителя ручка управления. Нажимая на нее, пользователь открывает путь воде в канализацию. Такое клапанное устройство поставляется вместе со смесителем.

Кнопка click clack для выпуска воды

Кнопка продается отдельно. Она больших размеров, ее нажимают ногой, не нагибаясь. Если нажать на кнопку клик-клак однократно, сливное отверстие перекрывается. Повторное нажатие позволяет воде уйти. Пользование автоматическим устройством простое и удобное. По сравнению с рычажным клапаном монтируется легче.

Виды

Разновидности по способу управления могут быть стандартными, автоматическими или с системой click-clack. Конструкция шланга также отличается – трубного или сухого типа, с переливом или гофра.

По механизму действия

Механизм работы сифона может быть автоматизирован или простым (при открытии пробки из ванны, душа). Каждая модификация имеет свои недостатки и достоинства. Цена определяется наличием дополнительных опций устройства: самая дорогая модель – click-clack, наиболее демократичная стоимость у ручной системы с простым управлением.

Простые с ручным управлением

Наиболее распространённые варианты – с простым ручным управлением. Это классическая система слива воды. После открытия крышки с дырки поддона вода поступает в сифон, далее – в канализацию.

Автоматические

По средней цене идут системы управления посредством кнопки или с автоматическим сливом воды. Сифон начинает работать после того, как пользователь нажал на кнопку управления и открыл слив с поддона.

Система click-clack

Наиболее дорогостоящая модель управления, она же и самая новая (click-clack). Механизм работы устройства обеспечивается посредством нажатия на кнопку слива (при поднятии кнопки подтягивается шланг, который открывает проход воде в канализацию). Такой вариант управления не подразумевает наклон, все можно сделать ногой, подтянув нужную кнопку.

По конструкции сливного шланга

Конструктивные особенности сифона разнятся. Наиболее популярные модификации – бутылочного типа. Но не всегда такая конструкция может поместиться в небольшое пространство между полом и нижней частью поддона. Поэтому часто устанавливают трубные или гофрированные варианты.

Трубные с гидрозатвором

В качестве применяемого материала преимущественно используют пластик или металл. Нержавеющие сифоны более прочны и надежны в эксплуатации, но и пластиковые трубы при правильном использовании прослужат несколько лет. Отличие такой системы – обязательный изгиб трубы в форме «S» или «U». При попадании воды образуется водяной фильтр и пробка, которая не дает проникать вовнутрь помещения запахам из канализации. Есть модификации разных размеров, что позволяет поместить сифяон под поддон душевой кабинки.

Бутылочные сифоны

Этот тип наиболее распространён, и применяется не только для монтажа под душевыми кабинками, но и под умывальниками. В виде гидрозатвора – емкость бутылочной формы, от этого и название такое. Частички мусора попадают в емкость, а лишняя вода стекает в трубы канализации. Недостаток – необходимо наличие свободного пространства, плюсы – легко ремонтируется, меняется и нейтрализует запахи стоков.

С системой слив-перелив

При наличии в душевой кабинке системы перелива, сифон покупается необходимой конфигурации. Отличается он наличием дополнительной трубы, которая соединяет перелив и слив канализации (через сифон). Сама арматура может быть как бутылочного типа, так и трубного.

Если под систему перелив установить простой сифон, то при попадании воды в отверстие выхода излива, она будет попадать прямо под поддон на пол.

Гофрированные

Гофрированная система является подвидом слива по трубному типу. Только в этом случае для гидрозатвора воды используется рифлёная труба. Преимущество варианта – сифон можно установить даже при небольшом расстоянии поддона от пола. Недостаток – в складках трубы постепенно скапливается грязь, органические частички, которые со временем обрастают налетом, слизью. Уровень изоляции запаха также невысокий.

Сухой

Для низких поддонов душа, которые не позволяют установить стандартные варианты излива, производители спроектировали новый вид сифонов – сухого типа. Силиконовые мембраны представляют собой систему подачи воды без скапливания внутри. Если конструкция привычного устройства, то удерживает запах при помощи водяной пробки. В этом случае вода в системе не задерживается, вытекая напрямую в канализацию.

Силиконовая мембрана выполняет роль пропускного клапана, который задерживает газы со стока. Плотно свернутая внутренняя трубка из полимера расправляется, пропуская струю воды, при приостановке течения вновь принимает прежнее положение.

Сухой сифон – оптимальный вариант для тех помещений, которые используются не постоянно. Ведь водяная пробка при длительном неиспользовании душа высыхает, и появляется стойкий запах канализации. Также не стоит переживать, что система лопнет, если не отапливать помещение, как это происходит с водяным сифоном.

Душевые кабины со трапом в полу без поддона, система стока в канализацию

Душевая кабина с поддоном — привычное явление. Но что делать, если в доме есть люди, которым сложно переступать через бортики поддона.

В этом случае подойдёт душ с напольной системой.

Существует два варианта оборудования:

  • душ с трапом;
  • канальная система.

Канальная, дренажная системы для кабинки

Состоит канальная система из нескольких элементов:

  • лотка (материал керамика, металл, прочный пластик);
  • сифона;
  • решётки.

Чаще всего такие системы продаются готовыми к монтажу. Остаётся только соединить их с трубами канализации. Размеры конструкции варьируются от 0,5 м до 1,19 м.

Важно! В процессе монтажа канальной системы у стены делается наклон, а размещение канализационных труб осуществляется заранее, чтобы потом не пришлось делать ремонт. Для облегчения оборудования ванной комнаты были придуманы дренажные системы, представляющие собой лоток для воды. Этот лоток по размерам превышает решётку трапа и может полностью перекрыть душевую зону

Чтобы направить воду в эту систему нужно просто сделать небольшой наклон пола

Этот лоток по размерам превышает решётку трапа и может полностью перекрыть душевую зону. Чтобы направить воду в эту систему нужно просто сделать небольшой наклон пола

Для облегчения оборудования ванной комнаты были придуманы дренажные системы, представляющие собой лоток для воды. Этот лоток по размерам превышает решётку трапа и может полностью перекрыть душевую зону. Чтобы направить воду в эту систему нужно просто сделать небольшой наклон пола.

Как сделать сливной трап для воды

Сливной трап — конструкция, оборудованная в полу и предназначенная для сбора сточной воды. Состоит из:

  • решётки;
  • контейнера для мусора;
  • корпуса;
  • гидравлического запора;
  • уплотнителей и прокладок для герметизации.

Изготавливаются сливные трапы из чугуна, прочного пластика или стали-нержавейки. По конструкции они разделяются на:

  • горизонтальные (устанавливаются в душевых зонах квартир);
  • вертикальные (предназначенные для бассейнов).

Фото 1. Схема устройства горизонтального сливного трапа. Удобная система слива сточной воды.

Решётки сливных трапов имеют прямоугольную, круглую или квадратную форму. Высота корпуса составляет 7,5—19 см.

Выбирая трап для душа, требуется обратить внимание на такие нюансы:

  • пластик для решёток должен быть толстым и прочным;
  • пропускная способность сливной системы должна превышать объём входящего объёма воды;
  • размер выходного патрубка должен быть не менее 50 мм.

Важно! При выборе сливного трапа требуется обратить внимание на наличие сифона и контейнера (улавливателя) для мусора

Последовательность монтажа поддона для душа

При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.

Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.

На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.

Процесс установки душевого поддона

Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.

Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.

Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.

Монтаж сифона при установке душевого поддона

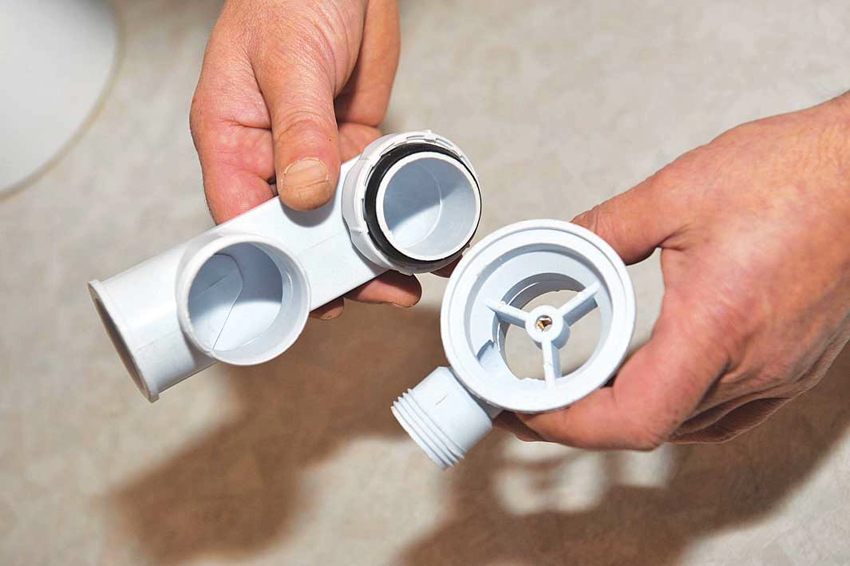

Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.

Монтаж сифона для душевой кабины можно осуществить самостоятельно

На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.

Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.

Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.

Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.

Установка гидрозатвора для сливного трапа душевой кабины

Выбор, сборка и установка сифона для низкого поддона душевой кабины

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Выбор и установка подвесного биде своими руками
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Пошаговая инструкция по монтажу сифона трапа

Перед началом работ следует подготовить оптимальные места подключения оборудования с учетом расположения имеющихся канализационных систем. Иногда приходится переделывать центральный стояк и предусматривать в нем ввод сливной трубы с отводами в конкретные места.

Заранее проложена труба к месту установки душевого поддона

Производители линейных трапов уверяют, что их конструкция пропускает большой объем воды за счет увеличения линейных размеров приемника. Это рекламный ход.

Дело в том, что пропускная способность сливов зависит не от размеров внешних приемников, а от диаметра трубы. А они у всех систем стандартные, это значит, что технические параметры также почти ничем не отличаются. Нет значения, какой корпус слива подключается к выходу с диаметром 52 мм: трап, сифон или колено.

Шаг 1. Перед установкой трапа проверьте его техническое состояние. Снимите декоративную крышку и внимательно осмотрите содержимое. Самые современные модели довольно сложные с инженерной точки зрения устройства, каждый узел и элемент выполняет свои задачи.

  1. Гидрозатвор. Принцип действия ничем не отличается от обыкновенного водяного клапана цилиндрического сифона. Есть особенности формы, он не круглый, а продолговатый. Объясняется это линейной формой трапа.
  2. Сухой затвор. В гидрозатворе устанавливаются два пластиковых шарика, если вода в отстойнике исчезла, то они опускаются и перекрывают выходные отверстия. В нормальных условиях шарики плавают по воде в гидрозатворе, они имеют меньшую плотность. Таким способом удается получить двойную защиту от попадания в помещение неприятных запахов из канализационной системы.

Трап с сухим затвором

Стоимость сложного слива с двойной защитой намного больше обыкновенного, а фактические эксплуатационные параметры несколько ниже. Почему? Плавающие шарики дополнительного ограничивают и так небольшой просвет отвода воды. Производитель утверждает, что сухие клапаны нужны для того, чтобы в случае испарения воды из гидрозатворе выполнять его функцию. Но дело в том, что вода оттуда будет испаряться годами – в ограниченном пространстве почти нет движения воздуха. Опытные сантехники на практике еще не встречались с ситуацией, когда через несколько месяцев отсутствия владельцев в ванных комнатах появлялись запахи, сифон за это время почти не уменьшал уровень воды.

Шаг 2. Определитесь с местом расположения слива.

Определение местоположения

В нашем случае поддон душевой кабины будет отделываться мозаичной плиткой, что немного упрощает процесс разметки. При помощи рулетки замерьте расстояния от приемника воды к стене и бортикам душевой кабинки.

Замеры

Шаг 3. Отрегулируйте приемник по высоте. Некоторые модели трапов имеют регулируемые ножки, изменяйте их длину до тех пор, пока отвод не совпадет с канализационной трубой.

Крепеж для трапаНожки трапа

При этом постоянно проверяйте плоскость устройства по горизонтали.

Важно установить трап строго горизонтально

Есть случаи, когда существующие канализационные системы расположены таким образом, что заводской регулировки недостаточно для правильной установки. С пластиковыми трапами проблема решается довольно просто. К опорам ножек прикручиваются саморезами отрезки пластиковых водопроводных труб соответствующей длины. Трап приподнимается в исходное состояние, а далее точная регулировка делается обыкновенным способом.

Установленный трап

Шаг 4. Еще раз проверьте положение трапа, если все в норме, то можно приступать к заливке поддона.

ОпалубкаЗаливка поддонаВыравнивающая стяжка

Далее монтируется и отделывается душевая кабина.

Установка стеклянного душевого ограждения

Уход за сливом


Правила эксплуатации сифона – это обеспечение постоянной температуры в помещении, прочистка труб и контроль температуры стекаемой воды:

  • горячая вода больше 50 градусов повредит и деформирует пластиковый сифон;
  • если температура в помещении будет ниже 0, и останется вода внутри системы, то трубы замерзнут и лопнут;
  • нельзя чистить трубы неспецифическими средствами, которые содержат в составе токсины. Они полностью не вымоются, и по этой причине человек, принимающий душ, рискует вдыхать ядовитые пары;
  • если система трубного или бутылочного типа в доме, где нет постоянного отопления (дача), то перед зимовкой нужно предварительно «законсервировать» слив, раскрутив сифон, вылив из него воду и закрыв тряпкой.

Как разобрать сифон для прочистки

Иногда требуется дополнительная прочистка сифона. Для этого не нужно обладать профессиональными навыками, следуйте рекомендациям:

  • подставить под сифон емкость, в которую будет стекать вода;
  • промыть теплой водой с мыльным раствором трубы;
  • раскрутить гайку от вывода с поддона, придерживая низ;
  • поднять открученную сторону максимально вверх, чтобы остатки воды вытекли в канализацию;
  • если это бутылочный тип, то можно открутить только нижнюю часть ловушки – бутылки, располагающейся снизу. Если сифон трубного типа, открутить вторую гайку, соединяющее устройство и канализационный выход;
  • прочистить и вымыть трубу под струей воды;
  • установить сифон на прежнее место.

Неисправность сифона выявить просто – при засоре вода стекает медленнее, ощутим запах канализации. Если же деформировалась какая-то часть устройства, то образуется течь, вода стоит под поддоном, видно мокрое пятно после приема душа.

Подобрать качественный и надежный сифон для душевой кабинки – не проблема, зная на что обращать внимание. Рекомендации по выбору необходимой системы стоит рассматривать индивидуально, поскольку конструкция поддона, равно как и самого перелива, разная

Поэтому при покупке кабинки надо сразу определиться и с выбором сифона.

Поддоны для душевой

Поддоны бывают дешевые и дорогие.

Дешевые:

  • Аф
  • стальные;
  • керамические;
  • чугунные;
  • из искусственного камня.

Дорогие:

  • из натурального камня;
  • деревянные.

Акриловые и стальные поддоны

Наиболее распространяй материал для поддонов, также самый дешевый. Преимущество акрила в практичности и простоте ухода. Но его поверхность легко царапается и повреждается, однако это все легко чинится. Несмотря на малый слой акрила (4−6 мм), поддоны прочные. Часто с нижней стороны акриловые поддоны укрепляют стекловолокном, металлом и пластиком. Сама по себе же конструкция получается легкой, что облегчает установку и транспортировку поддона. Стальные поддоны чуть уступают по популярности акриловым. Преимущество стальных поддонов в их теплопроводности, они быстро нагреваются, и становятся приемлемой температуры. Но у них есть и недостаток, она создают своеобразный звук, если на них льется вода. Чем толще сталь, тем меньше она «шумит»

Вот почему при выборе поддона нужно обращать внимание на его толщину

Чугунные поддоны

Чугун уже входит в категорию средне-дешевых. Они могли бы быть более популярными, но цена, уже не совсем дешевая и большой вес. Преимуществом этого материала является прочность и практичность.

Поддоны из искусственного и натурального камня

Поддон из искуственного камня так же входит в категорию средне-дешевых. Постепенно начинают становиться популярными. По сравнению с керамикой, они более прочные и более теплые на ощупь.

Поддон из натурального камня имеет высокую стоимость, и всегда производятся только под заказ. Можно так же выбрать и вид камня, и фактуру, и форму. Все так сказать в соответствии с оплатой.

Керамические поддоны

Керамические поддоны занимают третье место среди дешевых поддонов. Что можно сказать о керамике? Керамика долговечна, не требует длительного ухода, но имеет большой вес. К минусам, кроме большого веса можно так же отнести «прохладу» — керамика сама по себе очень холодная, перед использованием душа рекомендуется прогреть сам поддон. Керамические поддоны часто изготавливают с узорами, которые предотвращают скольжение.

Функции сифона

  • отводит загрязненную воду в канализацию;
  • предотвращает проникновение запаха в жилье

Для обеспечения лучшего слива, современные изделия могут различаться формой и размерами. Также бывают разные углы подключения и диаметр слива. Отталкиваясь от этих параметров, покупатель подбирает необходимое решение.
Чтобы в помещение не попадали неприятные запахи, используется гидрозатвор или специальная мембрана. Гидрозатвором называют водяную пробку, которая формируется за счет изгибов сифона таким образом, чтобы сливная труба была постоянно перекрыта определенным количеством жидкости. Работает он даже тогда, если душевой кабиной долго не пользоваться.
Что касается мембраны – это мягкая силиконовая трубка, растягивающаяся в процессе отвода воды и принимающая исходное положение, когда жидкости нет.

Грязная жидкость отводится напрямую в канализацию

Закрытый тип

Располагают четырьмя стенами или округлой стеной по всему контуру. Сверху закрытую душевую кабину закрывает потолок. Такие кабины можно поставить не только в углу ванной комнаты, но где угодно, хоть посреди гостиной. Нужно только озаботиться выводами канализации и поводом воды.

Формы и размеры стандартных душевых кабин

Размеры душевых кабин начинаются от компактных 70/70 см, до достаточно больших боксов со стеной более 2 метров.

В душевых боксах часто располагают всевозможные дополнения, какие как сауна или хамам, тропический душ, приспособления ароматерапии, мультимедийные функции.

Теперь разберем подробнее, как установить душевую кабину?
