Песчаная скважина своими руками: 5 этапов обустройства

Оголовок для скважины на воду

Установка оголовка для питьевой скважины своими руками обусловлена рядом причин, которые решает такое несложное устройство:

  • защита скважины от талой воды или других наводнений;
  • защита питьевой жидкости от проникновения поверхностной грунтовой воды и прочих сторонних предметов;
  • защита оборудования от вандализма и кражи злоумышленниками;
  • защита колодезной части от перемерзания в сильные зимние морозы;
  • увеличение надёжности крепления троса, удерживающего погружной насос;
  • упрощение эксплуатации системы водоснабжения;
  • удобство проведения технического обслуживания насосной системы.

В состав стандартного оголовка входит фланец, карабин, резиновый уплотнитель, крепёжные элементы и защитная крышка. Крышка оснащается 3 болтами – двумя по наружной стороне и 1 с внутреннего края. Оголовок из пластика способен выдерживать насос весом не более 200 кг. В случае использования стального устройства появляется возможность установки оборудования весом до 500 кг.

В процессе самостоятельной установки оголовка обсадную трубу обрезают, зачищают и вскрывают антикоррозийной краской. Через заглушку пропускается напорная труба из пластика для подачи воды в частное домостроение и кабель для снабжения двигателя электрической энергией.

Насос подсоединяют к водонапорной трубе, а трос удерживающий оборудование, фиксируется к карабину через рым-болт, приваренный к внутренней стороне крышки. После чего устанавливается резиновый уплотнитель и фланец. После того как насос будет помещён внутрь скважины, оголовок герметизируется. С этой целью резиновое кольцо и фланец, надетые на обсадной трубе, поднимаются до заглушки оголовка и стягиваются между собой крепёжными болтами.

Трубы и фильтр для скважины

Фильтр для скважины – это такая же важная деталь, как насос. Различают следующие типы фильтров:

  • Гравийный;
  • Проволочный;
  • Сетчатый.

В ходе работы фильтр желательно засыпать гравием, что предотвратит попадание грязи в трубопровод

При выборе фильтра мы должны обратить внимание на следующие параметры:

  • Скорость забора воды;
  • Прочность;
  • Предельные площади фильтрования;
  • Минимальные размеры фракций грязи и песка, которые он будет пропускать.

Варианты обустройства труб для водоподъема

  1. Если воду планируется потреблять в пищу, то должна использоваться пластиковая труба для скважины , которая не подвергаются коррозии. Коль финансы позволяют, можно купить более дорогие эмалированные трубы из стали.
  2. Если скважина предназначается для хозяйственных целей, то мы можем использовать раструбные, тонкостенные или резьбовые трубы.

Монтаж колодезного ворота с рукояткой

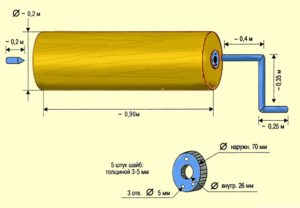

Схема колодезного ворота с рукояткой.

Укрытие делают как для скважины, так и колодца. В последнем случае нужно подумать о таком устройстве, как ворот для подъема воды.

Для него нужно взять бревно диаметром в 25 см и длиной до 95 см. Дополнительно необходимы прут из металла для рукояти и стойки, чтобы зафиксировать конструкцию.

Бревно очищают, выравнивают, поверхность шлифуют, а края стыкуют металлическими хомутами, чтобы предотвратить возможную деформацию ворота. В торцевых частях продевают отверстия для прута.

Их диаметр — до 22 мм, а глубина — до 50 мм. В 1 из отверстий вставляют прямой прут, а в 2 — Г-образной формы (для рукоятки). Готовую конструкцию подвешивают на стойки. Металлическая цепь с ведром наматывается на последнем этапе.

Где искать?

Не будем уподобляться тому анекдотическому персонажу, который искал «тут, потому что светлее». Есть несколько принципов поиска идеального места для скважины, где грунтовые воды располагаются ближе всего к земле. Среди них преобладают традиционные. К примеру, посмотреть, где вьются в сухую погоду мошки, или то же лозоходство.

Более научный способ – узнать, на каком уровне в данной местности расположены русло реки, болото, озеро. Лучше эти методы чередовать. Также можно прокопать разведочную скважину-иглу или так называемый абиссинский колодец.

Назван он так в честь английских колонизаторов, которые продвигались в глубь Абиссинии (Эфиопии) и добывали воду при помощи таких скважин. Представляют собой они трубу, совмещающую функцию обсадной и водопроводной труб, а также «древка» самого бура. Фото таких скважин можно найти без труда.

Технология проста: бур-желонка насаживается на трубу и колодец бурится методом ударного бурения – снаряд устанавливают на треногу или в приямок и забивают в землю, позаботившись о безопасности. конечно. Затем трубы вынимают (не до конца), насаживают следующий ярус, соединяют, и снова забивают.

Время от времени наличие воды проверяют манеркой – заваренным с одного конца куском трубы на плотной верёвке. Добравшись до низа верхнего водоносного слоя, бурение немедленно прекращают.

В принципе, при наличии водопровода можно такой скважиной и обойтись. Недостаток – маленький дебит скважины (дебит – количество воды, которое даёт скважина в единицу времени) и не всегда высокая долговечность, к тому же эти скважины не ремонтопригодны.

Способы изготовления необходимого оборудования

Для любого из перечисленных способов потребуется использование специфического оснащения. Основным достоинством буровых приспособлений является то, что они позволяют обойтись без использования заводских устройств и оборудования. Все, что нужно для работы, дачник сможет сделать своими руками.

Прежде всего необходимо подготовить:

  • вышку или самодельное устройство для бурения;
  • бур, соответствующий диаметру скважины;
  • лебедку и канат;
  • стальную трубу.

Ручной шнековый бур

Для того чтобы изготовить стандартный шнек, необходимо произвести следующие действия:

  1. Соединить держатель, наточенные режущие лопасти и части штанги при помощи специальных муфт. Трубы для наращивания колонны желательно приобретать металлические.
  2. Для обеспечения надежности всей возводимой конструкции отдельные крепежные фитинги дополнительно затягиваются болтами. Это необходимо для того, чтобы при вращении приспособления в обратную сторону исключить вероятность развинчивания стержней.
  3. Лопасти делаются из прочных стальных пластин. Толщина листа должна составлять 3 мм или больше.

Абиссинская скважина-игла

Конструкция данного инструмента состоит из следующих элементов:

  • наращиваемой металлической трубы, внутренний диаметр которой 1-2 дюйма;
  • конусообразного стального наконечника, диаметр которого чуть больше, чем трубы, чтобы уплотненный грунт не повредил установленное над ним оборудование;
  • 80-сантиметрового щелевого фильтра, устанавливаемого на иглу и выполненного из мелкой сетки.

Участок перфорации обматывается проволокой или сеткой из нержавеющей стали. Над фильтром внутри трубы крепится обратный клапан. Для обустройства абиссинского колодца не понадобится тренога, шнек для бурения и промывочный насос.

Желонковое бурение

Желонковое бурение.

Основным рабочим инструментом является желонка. При ее помощи происходит извлечение слоя грунта после его разбивания ударно-канатным способом.

Изготавливают ее из достаточно тяжелого отрезка трубы, имеющей заостренный острый край или зубья для разрыхления породы. Это достаточно простая конструкция, оснащенная плоским клапаном.

Шарнирное соединение фиксирует пластину для клапанного механизма, благодаря чему обеспечивается свободное открытие и закрытие. В данном приспособлении ограничителем выступает металлический стержень. К внутренней части клапана при помощи сварки приваривается прут.

Гидробурение

При данной технологии грунт разрушается напорной струей. Здесь также используется желонка, с помощью которой формируется круглое отверстие. Для подачи воды на отрезке толстостенной трубы крепится шланг. Компрессор обеспечивает необходимое давление подаваемого водного потока. Между резервуаром и скважиной устанавливается насосное оборудование.

Раскачка самодельной скважины

Забуренная скважина — это еще не все. Она не даст воду требуемого качества в нужном количестве. Для этого необходимо вскрыть водоносный пласт или «раскачать» скважину. Если вскрывать пласт (прямым или обратным способом — без разницы), воду можно получить в течение суток, но потребуется сложное дорогостоящее оборудование. А раскачка скважины будет длиться несколько дней, но для нее достаточно иметь самый обычный бытовой погружной насос (только центробежный, потому что вибрационный не подойдет).

Чтобы раскачать пробуренную скважину, из нее сначала желонкой удаляют ил, а затем начинают качать воду — полностью, как только наберется объем, покрывающий задействованный насос.

Можно выполнить раскачку и с помощью манерки, но тогда долго придется черпать воду — недели 2, не меньше.

Важно: Раскачку скважины можно считать завершенной, когда прозрачность воды доходит до 70 см. Проверить это можно в непрозрачном сосуде (например, в чистой бочке), с помощью эмалированного или фаянсового диска белого цвета, диаметр которого примерно 15 см (взять, скажем, блюдце или кастрюльную крышку)

Смотреть на погруженный диск следует строго вертикально, и, как только по его краям  жидкость начинает расплываться, размывая контуры — это уже непрозрачность, необходимо остановиться. Как только прозрачность достигнута, надо взять пробу воды и сдать ее на анализ в лабораторию. Если контролирующий орган подтверждает качество добычи, затрубное пространство скважины бетонируют или заделывают глиной, а после ставят фильтр.

Что понадобится для обустройства водной скважины?

Перед началом работ домовладелец должен понимать, что успешное обустройство глубинного водяного колодца, невозможно без наличия специальных составных частей. К числу оборудования, которое применяется обязательно, относятся следующие конструктивные элементы:

  • герметическая ёмкость – кессон;
  • погружное насосное оборудование;
  • крышка для водного резервуара – оголовок;
  • блок автоматики и гидроаккумулятор.

Чтобы обезопасить себя от перебоев в водоснабжении загородного дома целесообразно приобретать только качественные комплектующие и соответствующие их работе элементы.

Зачем нужно обустраивать скважину после бурения

Скважина — автономный способ подачи воды в частный дом. Те, у кого она есть, не зависят от центрального водоснабжения.

Функциональное предназначение скважины — подавать воду в бесперебойном режиме. Подумайте об обустройстве персональной скважины, если:

  • вы удалены от централизованного водопровода;
  • подключиться к общему водоснабжению нет возможности;
  • вы просто не готовы переплачивать.

Плюсы своей скважины:

  • снимаются все лимиты на потребление воды;
  • пользоваться природным ресурсом можно в любое время суток;
  • качество воды — риск заражения, попадание примесей и вредных микроорганизмов сведены к минимуму, поскольку система комплектуется фильтрами;
  • финансовая выгода — инвестиции будут носить разовый характер. Последующее обслуживание окупится низкими тарифами за потребление ресурса.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Основные виды скважин на воду

Существует несколько реальных способов добыть живительную влагу, о которых мы вам расскажем. Есть несколько технологий, которые можно использовать для самостоятельной добычи воды на загородном участке.

Выбирать подходящий вариант вам придется самостоятельно, поскольку он зависит от ландшафта местности, а также от технического оснащения, финансов и навыков, которыми вы обладаете. Рассмотрим основные скважинные конструкции.

Сложно отдать предпочтение какой-то одной конструкции: каждая имеет свои преимущества и недостатки, поэтому выбор зависит от ландшафта местности и от возможностей владельца участка

Трубчатый абиссинский колодец

Если на вашем участке есть родник, то обустройство колодца – отличный вариант добычи воды. Шахта этого сооружения будет играть роль накопителя жидкости. Если источник достаточно активен, до 2-х кубометров воды всегда будет находиться в вашем распоряжении.

Абиссинская скважина – это по сути, тот же колодец, но узкий и длинный. Благодаря тому, что его протяженность может составлять примерно 8-12 метров, в воду, которая его заполняет, не попадают загрязнения с поверхности почвы.

Абиссинский колодец часто называют скважиной-иглой, потому что труба, вбитая в землю при создании этого сооружения, действительно напоминает иглу

С технологией пробивки и обустройства скважины-иглы, иначе именуемого абиссинским колодцем, познакомит следующий видео-ролик:

Скважина на песок (фильтровая)

Заглубление этой конструкции на 15-30 метров осуществляется любым способом: шнековым, ударно-канатным, колонковым. Стенки скважины формируют с помощью трубы диаметром в среднем 100 – 180 мм.

Заглубленный конец скважинного ствола оснащен фильтром. В качестве фильтра используют сетку из нержавеющей стали, которую приваривают или припаивают к первому звену колонны труб перед погружением его в крупный песок с примесью гальки.

Так схематически можно представить конструкцию скважины “на песок”, где по номером 1 будет обсадная труба, под номером 2 – статистический уровень воды, а под номером 3 – сетчатый фильтр

Такая конструкция способна удовлетворить потребность в воде небольшого загородного дома с двумя водоразборными точками. Если эксплуатация сооружения носит сезонный характер, оно прослужит примерно лет пять. При постоянном использовании можно рассчитывать на 15 лет водоснабжения.

Когда же скважина все-таки заилится, её можно будет попытаться промыть. Если же реанимационные мероприятия не дадут желаемого эффекта, придется бурить новый ствол. Располагают его рядом с предыдущим.

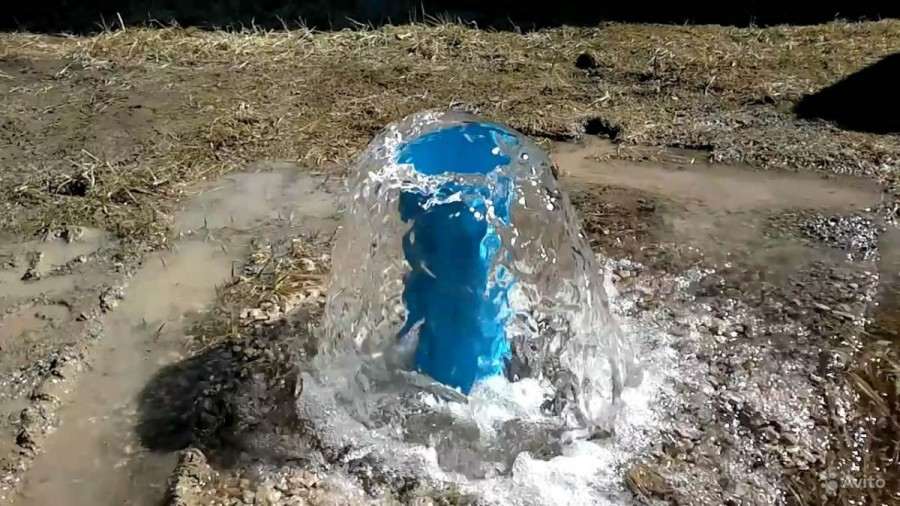

Артезианская скважина без фильтра

Это сооружение не нуждается в фильтре. Такая скважина может достигать глубины 100 и более метров. Вода, добываемая с помощью такого сооружения, содержится в трещинах известняка. Скопившаяся в них за счет конденсации жидкость может быть не только кристально чистой, но и минерализованной.

Небольшая минерализация приемлема для повседневного использования. Если же добываемая вода по своему составу относится к числу минеральных вод, то использовать её в бытовых целях нельзя.

Схема артезианской скважины: 1 – кондуктор, 2- статистический уровень воды, 3- промежуточная колонна, 4- эксплуатационная колонна с перфорацией

Сложно заранее определить глубину скважины, которую придется пробивать в поисках воды. Можно только приблизительно сориентироваться, пообщавшись с соседями по участку и узнав у них, какие параметры имеют аналогичные сооружения на их территориях.

Грунтовые слои залегают неравномерно, поэтому полученные сведения всё равно нельзя считать точными для своего участка. По этой причине обсадные трубы приобретают с учетом корректировки полученных данных.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Виды скважин

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

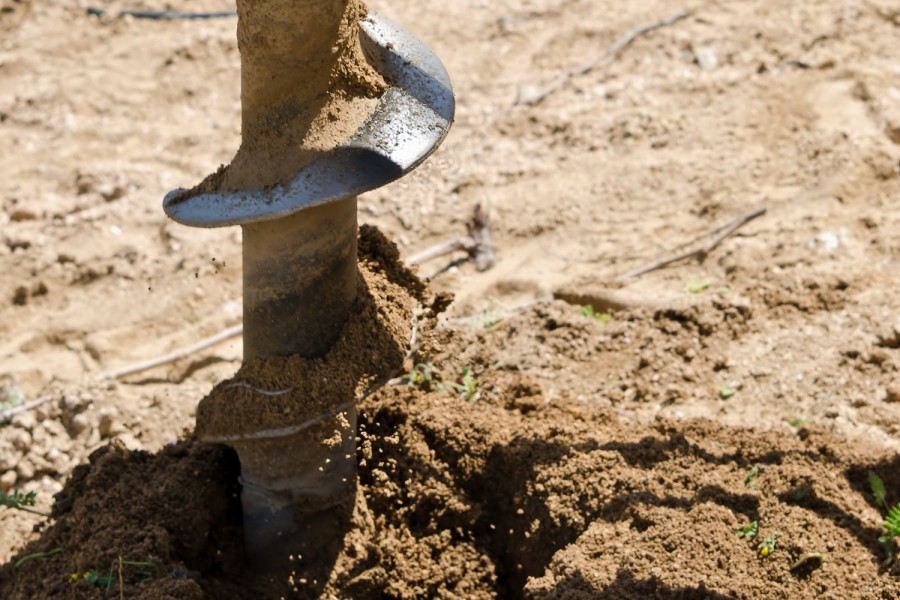

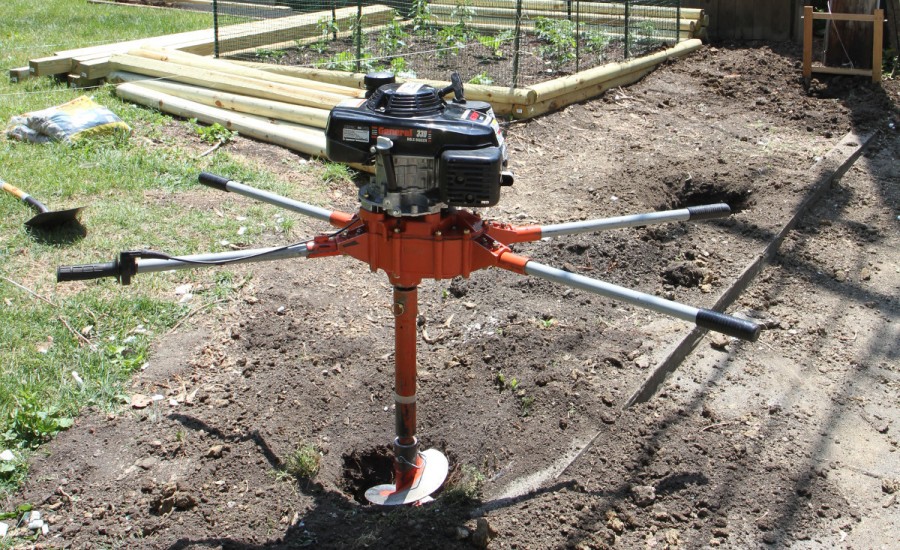

Шнековый способ бурения скважин на воду

Популярность этого способа бурения скважин под воду объясняется его высокой эффективностью и простоте реализации. Шнековая технология основывается на сверлении породы вращающимся приспособлением. Роль режущей кромки сводится к разрушению грунта по направлению движения. После этого он в измельченном состоянии выносится на поверхность спиральным шнеком. Следует сказать, что наверху оказывается только 40-50 % породы: остальная часть материала уходит на уплотнение стенок. Как результат, дополнительная обсадка стенок в этом случае не требуется. Обсадную колонну вводят внутрь шахты по окончанию процесса.

Есть также интересный вариант с ручным изготовлением скважины на верховодку. Для этого в продаже имеется несколько моделей портативных буровых станков, позволяющих сооружать скважины глубиной до 50 м, при условии наличия на участке легких и средних грунтов (кроме песчаных). Данные приспособления очень популярны среди дачников и владельцев загородных домов. Для разового использования ручной станок можно арендовать

При этом важно понимать, что работы по бурению скважин на воду артезианского типа выполняются совсем другим оборудованием.

Обсадка скважинного ствола

Для обсадки скважинного ствола самый лучший вариант – стальные трубы. Подойдут полимерные собраться, но в плане прочности при заглублении в грунт они не слишком хороши. Опять же продавливать в скважину обсаду будет не гидравлика, а ручные усилия, а легкие пластиковые трубы в ручную выработку вовсе не просто заглубить.

Обсадку собирают из отдельных звеньев, длиной примерно по 2 м. Можно и больше, но их будет неудобно устанавливать в ствол во время бурения. Потому, хоть и будет в обсадной колонне много соединений, но используют лучше использовать подходящий для работы размер.

Первое звено устанавливается после двух/трех ходок. Затем ее постепенно продавливают, уложив сверху брусок для приложения собственной силы и веса. При бурении вращательным методом заглубление обсады проводится следом за извлечением инструмента с грунтом.

Применение ударно-канатного метода в сыпучих породах заставляет заглублять обсадку с некоторым опережением снаряда, иначе бур будет бесконечно черпать слой, не продвигаясь вниз.

Установка обсадки производится одновременно с бурением выработки. Трубы соединяются по резьбе или посредством сварки. Обсадку на время работ фиксируют хомутом

Соединяют звенья обсадки сваркой или резьбовыми муфтами, но лучше всего изначально подобрать трубы с резьбой. По мере заглубления их проще и удобней навинчивать, чем постоянно варить и проверять на дефекты шов.

Бурить продолжают, пока не пройдут водоносный слой и не углубятся в нижележащий водоупор минимум на 0,5 м. После этого колонну обсадных труб слегка “вытягивают” на поверхность, чтобы выйти из водоупорного слоя. Затем производят прокачку водозаборной выработки, чтобы избавиться от разрушенной в процессе бурения породы.

По завершению промывки внутрь обсаженного ствола устанавливают еще одну колонну труб со скважинным фильтром, который избавит воду от загрязнения и защитит насос. Теперь можно установить насос, тип которого подбирают в зависимости от глубины водоносного горизонта.

Финальным этапом организации собственного источника воды является обустройство ее устья. Для этого сооружают кессон или ставят приобретенный в магазине оголовок.

Скважина внутри дома

Бурение внутри помещения

Немалый интерес представляет скважина, которая находится непосредственно в доме:

  • Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
  • На чердаке может быть установлен водонапорный бак
  • Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
  • Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
  • Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём

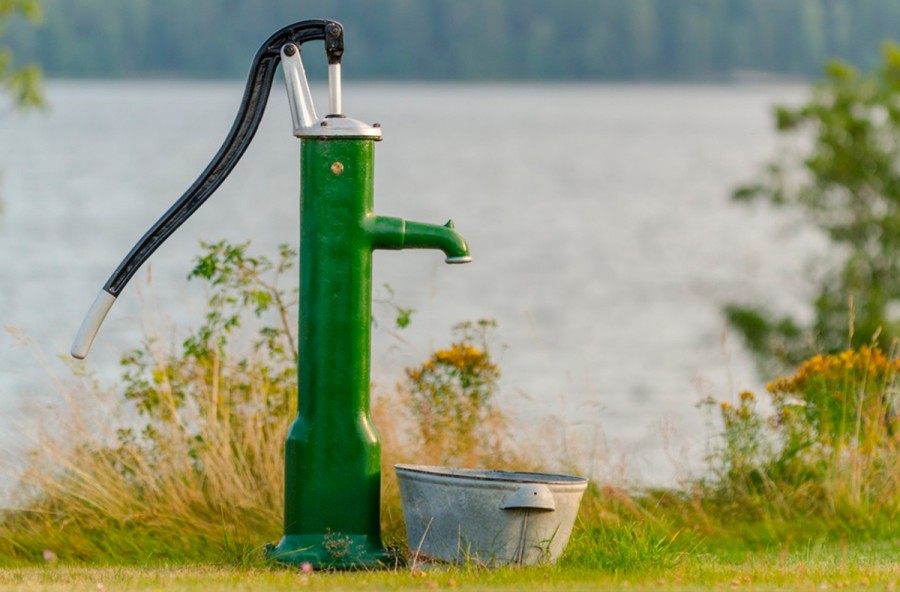

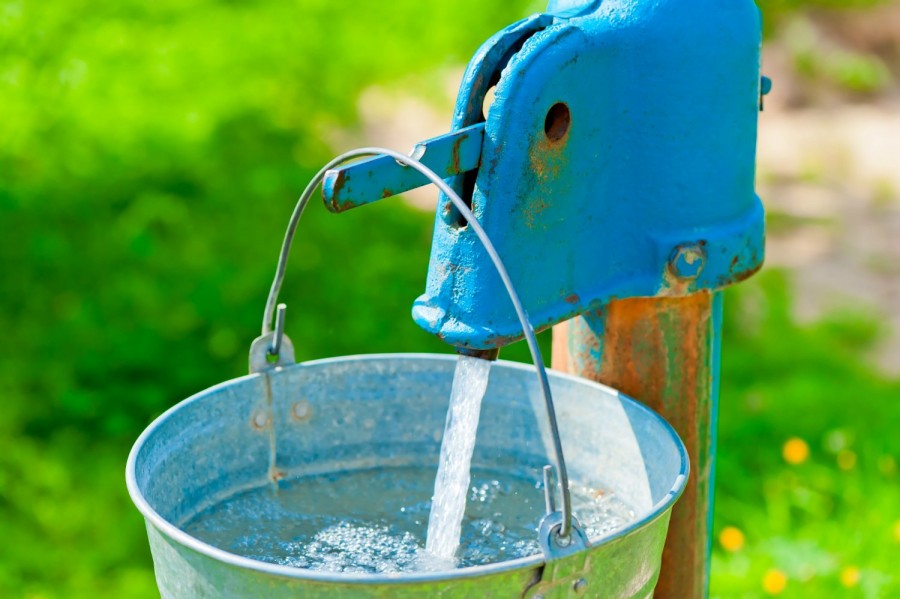

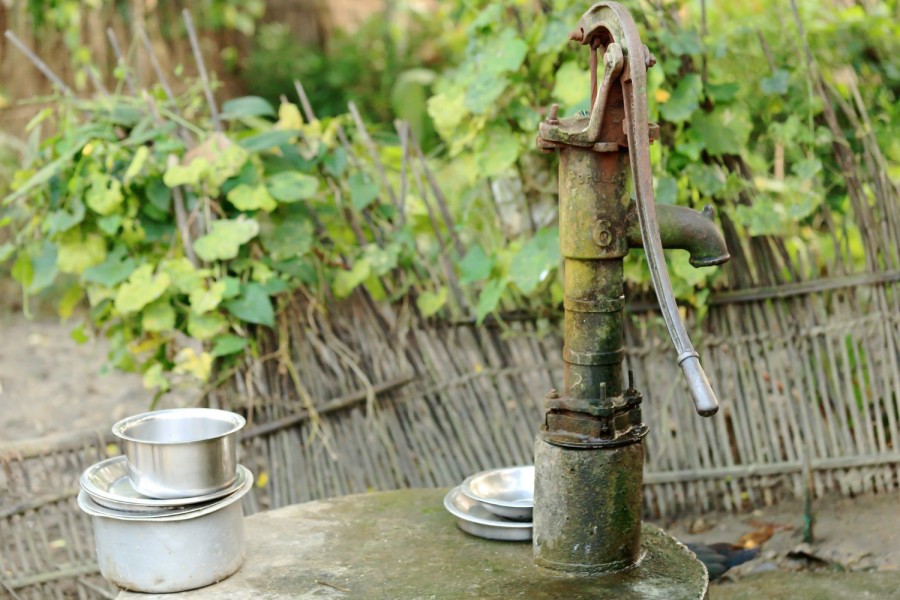

  • В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ

Выбор насоса для подъема воды из скважины

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

  1. Спиральный бур — он предназначен для глинистых почв.
  2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
  3. Бур-ложка — его применяют для песчаного грунта.
  4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

  • крестовые;
  • плоские.

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

  • труба;
  • отстойник;
  • фильтр.

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Декоративная облицовка домика

Для устройства облицовки сначала следует установить обрешетку из бруса. Отдельные ее элементы фиксируют, при этом шаг составляет 18 см. После установки обрешетки монтируют подобранный материал. При малой площади домика используют не обрешетку, а каркас.

Когда установлен каркас, набиваются рейки обрешетки. Утепление конструкции требуется, если внутри есть оборудование, которое нуждается в защите.

После можно переходить к декоративной отделке кровли. Для этого выбирают сайдинг разных типов, мягкий кровельный материал ондулин, реже — металлочерепицу или сталь. Главными критериями выбора материала являются прочность, долговечность, устойчивость к агрессивному воздействию внешней среды. Для оформления кровли можно использовать резные элементы.

Для декоративного эффекта и дополнительной защиты от осадков или огня применяются антипирены, снижающие риск возгорания, специальные противогрибковые пропитки для дерева и т.д.

После окончания всех работ, в том числе отделочных, нужно проверить полученную конструкцию, ее функционирование и исправность установленных внутри механизмов.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

  • тренога из металлопроката с крюком и блоком на вершине;
  • лебедка с тросом, снабженная ручкой;
  • забивной инструмент – стакан и желонка;
  • сварочный аппарат;
  • ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
