Шкаф для встраиваемой духовки

Как выбрать шкаф по духовку – какие требования предъявлять

Встраиваемые духовые шкафы могут быть:

  • газовыми;
  • электрическими.

Газовые духовки стоят дороже, но быстрее окупаются – газ дешевле электроэнергии. Однако, тепло в них распределяется не так равномерно и некоторые продукты не пропекаются.

В любом случае, мебель должна оснащаться системой вентиляции — решеткой либо специальными отверствиями. Некоторые модели выполняются без задней стенки.

Электрические модели не экономичны и требуют наличия качественной проводки, но блюда в них готовятся равномерно, за что они получили признание большинства хозяек.

Важно правильно подобрать размер мебели. Если это тумба под духовку, то ее высота обычно составляет от 65 до 80 см

В зависимости от конструкции, в этот параметр входят:

  • высота короба под духовку – 59,5 или 60 см. (стандарт);
  • высота ножек/цоколя – 10-12 см.;
  • толщина столешницы – 2-4 см;
  • высота выдвижного ящика – 10-20 см.

Глубина тумбы составляет от 50 до 65 см в зависимости от модели встраиваемой техники. Из них около 10-13 см. – это нахлест столешницы на корпус, необходимый для устойчивого размещения духовки. Ширина варьируется от 50 до 120 см.

Эргономика

Шкаф под встраиваемую духовку может представлять собой как низкий напольный модуль, так и высокий пенал-колонну, в который оборудование можно поместить на любой удобной высоте. Такое расположение обеспечивает удобство, эргономику и гарантированную защиту от детей (точнее, детей от техники). Многие сегодня выбирают именно второй вариант, однако следует помнить, что он не подходит для маленьких помещений.

Если же размеры пространства позволяют, благодаря высокой мебели можно существенно усилить функциональность кухни. Закрытые нижние и верхние ярусы служат вместительной системой хранения и визуально разгружают фасады, не привлекая к себе внимания. Для этих модулей обычно используются глухие дверцы. В сочетании с другими шкафами они образуют монолитную стену. Отделение для духового шкафа необходимо предварительно укрепить.

Размеры установки

Что сегодня диктует мода и новые веяния дизайнерского искусства? В независимости от того, что будет модно в этом или в будущем году, основное требование к расположению бытовой техники – удобство пользования ею. В этом плане к глубине встраиваемого духового шкафа претензий нет, потому что данный размер стандартный. И если даже производится мебель на заказ, предварительно мастеру надо выдать все размеры всех бытовых приборов, под которые он будет делать ниши.

С шириной и высотой прибора то же более или менее понятно. Теперь высота места установки. Все будет упираться в нишу, куда запланирован монтаж. Идеально, если это будет высота 82 см, то есть, это чуть ниже уровня глаз среднего роста человека

Обратите внимание, что речь сейчас идет о месте установки, то есть полки. Соответственно сама встраиваемая духовка будет располагаться выше

Правда, у такого расположения есть и один недостаток. Дверца духового шкафа располагается на уровне лица. Поэтому при ее открытие всегда присутствует риск, что лицо будет обдаваться горячим воздухом, выходящим из рабочей камеры. Поэтому производитель рекомендует открывать дверцу медленно и аккуратно. Хотя сегодня они же уже предлагают не распашные дверцы, а выдвижные.

Конечно, нет строгих ограничений, куда лучше устанавливать духовку. Это может быть и напольная тумба, чаще всего монтаж производят под варочной панелью. Кстати, наилучший вариант для маленьких кухонь. Это может быть пенал, любая из его полок, даже самая верхняя. Все в руках хозяйки, которая сама запланирует место удобной установки.

Подготовительные работы

Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.

Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.

Правила размещения тумбы под духовку в кухонном гарнитуре

Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:

  • следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
  • подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
  • нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
  • расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
  • газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
  • продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

Газовый или электрический – преимущества и недостатки

Нагрев газового духового шкафа осуществляет горелка, размещенная в основании камеры. Данный вариант не в состоянии обеспечить равномерный нагрев. Добиться румяной корочки в такой духовке довольно сложно. Чаще всего на выходе получается подгоревший низ в сочетании с непропеченным верхом. Однако внедрение дополнительных приспособлений – таких как гриль в верхней части камеры или вентилятор, повышающий равномерность распределения горячего воздуха, способны нивелировать данный недостаток.

В электрических аналогах присутствует несколько нагревательных элементов – как минимум 2 – верхний и нижний, которые способны работать как в «команде», так и автономно.

В чем преимущества газового духового шкафа?

  1. Позволяет экономить электроэнергию и средства владельца – газ гораздо дешевле электричества.
  2. Отлично справляется с базовыми задачами – может запекать, тушить, жарить, сушить – при наличии конвекции. Однако для него недоступна одновременная готовка на нескольких уровнях.
  3. Большинство моделей имеют бюджетную стоимость.
  4. Обеспечивает безопасность – при наличии функции газ-контроль. Любая утечка газа будет сразу же обнаружена и заблокирована.
  5. Всегда к вашим услугам – ужин будет готов даже при отключенной электроэнергии.
  6. Простое включение благодаря наличию автоматического поджига.

Плюсы электрической духовки

  1. Равномерный прогрев камеры благодаря наличию в конструкции нескольких источников жара.
  2. Множество автоматических режимов и дополнительных функций – настоящая находка для фанатов готовки.
  3. Возможность точно выставить необходимую температуру, режим и время приготовления.
  4. Безопасность – в сравнении с газовым аналогом.
  5. Наличие функции самоочистки – пиролитическая или каталитическая. При первой очищение производится путем сжигания нагара при температуре в 500 градусов. Второй способ позволяет очищать шкаф во время приготовления. Специальные встроенные элементы способствуют расщеплению жира на углекислый газ и воду.

При всех своих достоинствах электродуховка имеет и недостатки, среди которых:

  • необходимость соответствия уровня электропотребления устройства мощности электрической сети;
  • рост затрат на электроэнергию;
  • высокая стоимость техники.

Некоторые советы и рекомендации

Если в своем доме, как правило, проблемы с заземлением нет, то в старых постройках с этим всегда возникают трудности. В квартире организовать заземление не составит труда, достаточно протянуть на площадку дополнительную жилу провода и подсоединить её к металлическому элементу.

Расположение розеток для подключения электрического духового шкафа

Ветка, которая будет источником электроэнергии для устройства, должна отличаться высокой пропускной способностью. Устанавливается дополнительный автоматический выключатель, мощность которого рассчитывается исходя из уровня электропотребления духовки. Если есть и варочная панель, то в таком случае мощность рассчитывается исходя из общего уровня потребления электричества.

Внимание! Электродуховка является мощным потребителем электроэнергии, подключать ее необходимо цельным проводом без присутствия скруток. Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью

Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Как сделать тумбу под духовой шкаф своими руками

Сделать такой гарнитур самостоятельно несложно

Важно иметь базовые знания и необходимые материалы. Самостоятельный сбор обходится дешевле, а сама процедура обычно проходит около трёх часов. Создание проходит в несколько этапов:

Создание проходит в несколько этапов:

  • Размеры. Стандартные размеры гарнитуров: ширина – 60 сантиметров, высота – 85 сантиметров. Нужно заранее просчитать размер гарнитура, чтобы ширина духовки была на 1–2 сантиметра меньше;
  • Материалы:
  1. Фанера, толщина – 18 мм;
  2. Материалы для столешницы толщиной около 30 мм;
  3. Направляющие для ящика;
  4. Мебельные опоры (обычные, пластиковые);
  5. Евровинты или конфирматы, Саморезы (3,5 на 16 мм);
  6. Шуруповёрт, рулетка, карандаш, линейка;

Расчёты. На боковинах ровно прочертить место установки направляющих для ящика

Важно учитывать высоту ящика. Затем высверлить отверстия для верхнего горизонта (перегородки, куда будет ставиться духовка). Сделать это по линии

Установить направляющие, используя саморезы. Перегородка будет стоять над ящиком;

Сделать это по линии. Установить направляющие, используя саморезы. Перегородка будет стоять над ящиком;

В дне просверлить 4 отверстия, отступ справа и слева -60 сантиметров.

Сборка. Отсчитать 5 сантиметров от краёв к середине, прикрепить ножки. Поставить дно ребром, присоединив боковые части (отверстия на дне специально для этого). Прикручивать крепче, чтобы шляпка шурупа не выступала за фанеру. Затем присоединяем перегородку, вкручивая конфимарты через боковые отверстия.

Подготовить ящик, установив ответные части направляющей.

Переходим к следующей части конструкции — установке варочной панели. Вначале в столешнице определить центр, где будет устанавливаться варочная панель. Для этого нужно дополнительно измерить наружную часть плиты. После этого очертить размеры будущего проёма, в который будет устанавливаться внутренняя часть панели. Измерить внутреннюю часть.

Важно делать чертежи на пять миллиметров больше для свободного вхождения конструкции. Затем просверлить на линии отверстие. Важно, чтобы оно не выходило за линию

После этого полотно электролобзика вставляется и вырезается проём

Важно, чтобы оно не выходило за линию. После этого полотно электролобзика вставляется и вырезается проём

Затем нужно попробовать вставить варочную плиту в проём. При необходимости провести дополнительную обрезку. Затем зафиксируйте устройство с помощью крепежа, который идёт в комплекте с плитой.

Что делать

Можно убить сразу стаю зайцев: сэкономить на электроэнергии (ведь при газе она дороже), готовить полноценную пищу и не тратиться на покупку дополнительных плит, сразу купить ту, которая будет установлена в дальнейшем.

Но как пользоваться варочной поверхностью без кухонного гарнитура? Вот об этом я и хочу вам рассказать и даже показать.

Газовая варочная поверхность

Я приобрела для тесной кухни двухконфорочную варочную поверхность AVEX HM 3022 RY в ретро стиле. Очень красивая. Поверхность – заколенное стекло мягкого бежевого оттенка, переключатели под бронзу. Да только один недочет – нет у нее ножек, чтобы пока на стол поставить.

Поэтому я решила сделать временный стол под варочную панель из того, что было. Делюсь инструкцией. Работа “на коленке” – все возможно.

Установка силовой вилки

Для подключения мощной вилки к варочной панели, делаем следующее:

  1. снимаем одну из половинок корпуса вилки, выкрутив удерживающий винт;
  2. вставляем кабель и крепление разъёма, фиксируем его скобой;
  3. снимаем защитную оболочку кабеля и зачищаем концы проводов;
  4. фиксируем провода в клеммах, сверившись со схемой;
  5. закрываем конструкцию вилки обратно и затягиваем основной винт.

Чтобы выполнить монтаж и подключение силовой розетки или клеммника, делаем следующее:

  1. выключаем электропитание линии;
  2. проводим от щитка силовой кабель, монтируем клеммник или силовую розетку;
  3. ставим в собираемую цепь УЗО и силовой рубильник (предохранитель);
  4. подключаем части силового кабеля к автомату, щитку, УЗО и розетке (клеммнику) согласно схеме;
  5. включаем питание и опробуем работу духового шкафа или варочной панели.

В трёхфазной линии при пропадании напряжения на одной из фаз выдаваемая варочной панелью или духовым шкафом мощность соответственно уменьшится. Если используется напряжение 380 В, и одна из фаз отключилась, питание пропадёт полностью. Перефазировка (смена фаз местами) никак не повлияет на работу изделия.

О том, как установить варочную панель и духовой шкаф своими руками, смотрите в следующем видео.

Инструкция по установке столешницы

  1. К верхней поверхности столешницы приложите днище варочной панели и обведите его по периметру карандашом.

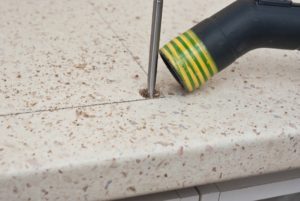

  2. По кромке разметки просверлите несколько отверстий так, чтобы они не выходили за пределы контура наружу. Они нужны для стартового движения пилки лобзика.
  3. Вырежьте электролобзиком проём для варочной консоли.
  4. Столешницу устанавливайте сверху на шканты в торцах боковин. Не забудьте предварительно смазать деревянные дюбели клеем ПВА.

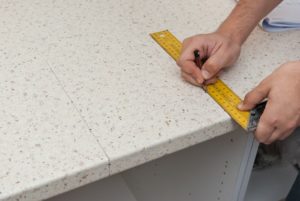

Делаем разметку на основании параметров плитыИспользуем угольник, рулетку и карандашЧтобы не повредить основание шкафа, подкладываем куски плит под столешницу во время резкиИспользуем перьевое сверло для отметки отверстий по угламУстанавливаем сверло не ровно в угол, а чуть дальше, так чтобы не просверлить отверстие за контуром шаблонаСтружку удаляем пылесосомУглы размечены, берём лобзикРежем лобзиком от угла к углуПроём для варочной панели готов, теперь обрабатываем силиконом или герметиком торцы

Источники

  • https://mebel-expert.info/shkaf-dlya-vstraivaemoj-duhovki/
  • https://www.Castorama.ru/shkaf-napol-nyj-dlja-duhovki-arktika-belyj-60-h-82-h-58-sm
  • https://stroy-podskazka.ru/kuhnya-mebel/pod-varochnuyu-panel/
  • https://ilkitchen.ru/mebel/garnitur/shkaf-dlya-varochnoj-paneli-i-duxovogo-shkafa.html
  • https://made-box.ru/samostoyatelno/shkaf-pod-duhovku-svoimi-rukami.html

Выбор места для установки

Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.

Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню

Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение

В тумбе под столешницей

Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.

Когда устройство устанавливают под столешницу, порядок действий таков:

  • в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
  • для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
  • пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
  • в приготовленном отверстии устанавливают духовку.

Шкафы-колонны

Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.

Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.

В высокую тумбу

С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.

Высокое расположение печей имеет следующие преимущества:

  • не нужно часто наклоняться, чтобы проверять готовность блюд;
  • прибор не будет доступен для маленьких детей;
  • вытащить посуду из духовки намного легче.

Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.

В остров

Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.

При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:

  • наличие надежной вентиляции;
  • вес конструкции.

Как встроить в угол

Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Инструкция по установке газовой духовки

Весь процесс установки можно разделить на 3 части: 1-я – это продолжение подготовки, вторая – непосредственно монтаж встроенной духовки, 3-я – соединение духовки с магистралью подачи газа. Разберем все по полочкам, чтобы оставалось как можно меньше вопросов на тему, как правильно установить и подключить духовой шкаф к газу в жилом помещении.

Этап #1 – распаковка и изучение инструкции

Первым этапом многие пренебрегают, хотя исправность техники – одно из условий правильного функционирования ее в дальнейшем.

Чтобы убедиться, что духовка готова к монтажу, распакуйте ее и проверьте со всех сторон, а именно:

  • Лицевую сторону, на которой расположена панель управления и дверца духовки – на них не должно быть царапин, трещин, вмятин, пятен. Защитную пленку до окончания монтажа снимать не рекомендуется.
  • Заднюю стенку, где на видимых или скрытых под крышками частях находятся элементы для подключения агрегата к электричеству и газу.
  • Внутренние поверхности, расположенные за дверцей.
  • Выступающие элементы – механические ручки для регулировки мощности и установки режимов, ручку дверцы.

Затем возьмите техпаспорт и проверьте комплектацию: противни, решетки, оборудование для гриля, установочный и крепежный набор.

Комплект для установки – это пара направляющих и несколько саморезов с шайбами. Не удивляйтесь – для монтажа современной техники большого количества крепежных деталей не требуется.

Инструкция для установки – это чертежи, схемы и порядок действий, представленный в виде списка. Чертежи рекомендуем изучить еще при заказе кухонного гарнитура, чтобы не возникло расхождений в размерах

Убедившись, что все в порядке и на месте, можно заняться подключением шланга, проводов и монтажом корпуса шкафа в нишу – обычно эти мероприятия происходят одновременно.

Этап #2 – подготовка ниши для монтажа

Размеры духовых шкафов стандартны, как и кухонные гарнитуры, но нужно проследить, чтобы габариты подготовленной ниши и шкафа совпадали. Для этого духовку вставляют в нишу – она должна войти плотно, но с небольшим зазором для крепления на направляющие.

Для обеспечения циркуляции воздуха в нижней панели, под духовым шкафом, вырезают небольшую секцию, ширина которой равняется ширине агрегата, а высота – примерно 10 мм. С этой же целью оставляют небольшой зазор между стеной и задней стенкой прибора

Согласно чертежу, духовку устанавливают или прямо на дно ниши, или на направляющие, закрепленные по бокам или на верхней панели – по рекомендации производителя. Последний штрих – закрепление корпуса саморезами, чтобы при эксплуатации он не потерял стабильность.

Подключение электропровода и шланга производят еще до того, как окончательно зафиксируют корпус.

Этап #3 – подключение и тестирование

Могут потребоваться инструменты и материалы:

  • отвертка;
  • газовый ключ;
  • разводной ключ;
  • фум-лента;
  • мыльный раствор.

По нормам, для установки духового шкафа необходим отдельный отвод трубы с установленным краном для отсечения подачи газа в случае ремонта или аварии. Подводка присоединяется через диэлектрическую вставку, которая обеспечивает дополнительную защиту.

Как правильно установить диэлектрик – в фотогалерее:

Другим концом шланг присоединяют к духовому шкафу. Учтите, что длины шланга должно хватить для свободного подключения в момент, когда агрегат еще не вставлен в нишу – то есть подводка должна быть достаточно длинной. В этом одна из особенностей монтажа встраиваемой техники.

Тестирование производят старым «дедовским» способом: покрывают соединение мыльным раствором и подают газ. Если в месте стыковки пузырей нет, значит, подключение прошло успешно.

Вызванный представитель газовой службы зафиксирует факт подключения, а для проверки концентрации газа в воздухе использует газоанализатор – электронный прибор, быстро определяющий утечку

В обратном случае придется заняться более тщательной герметизацией стыка или все же дождаться мастера и поручить ему эту работу. После подключения газа можно выполнить коммутацию электропроводов или просто вставить вилку шкафа в заранее установленную розетку.

Последнее действие – установка уже подключенной духовки в шкаф, закручивание крепежных элементов и еще одно, финишное тестирование.

Как выбрать шкаф по духовку – какие требования предъявлять

Встраиваемые духовые шкафы могут быть:

  • газовыми;
  • электрическими.

Газовые духовки стоят дороже, но быстрее окупаются – газ дешевле электроэнергии. Однако, тепло в них распределяется не так равномерно и некоторые продукты не пропекаются.

В любом случае, мебель должна оснащаться системой вентиляции — решеткой либо специальными отверствиями. Некоторые модели выполняются без задней стенки.

Электрические модели не экономичны и требуют наличия качественной проводки, но блюда в них готовятся равномерно, за что они получили признание большинства хозяек.

Важно правильно подобрать размер мебели. Если это тумба под духовку, то ее высота обычно составляет от 65 до 80 см

В зависимости от конструкции, в этот параметр входят:

  • высота короба под духовку – 59,5 или 60 см. (стандарт);
  • высота ножек/цоколя – 10-12 см.;
  • толщина столешницы – 2-4 см;
  • высота выдвижного ящика – 10-20 см.

Глубина тумбы составляет от 50 до 65 см в зависимости от модели встраиваемой техники. Из них около 10-13 см. – это нахлест столешницы на корпус, необходимый для устойчивого размещения духовки. Ширина варьируется от 50 до 120 см.

Готовые шкафы

Для наглядности привожу таблицу моделей мебели для встраиваемой техники от ведущих производителей.

НазваниеХарактеристики, Размер (Ш*В*Г) смЦена, руб.
Каркас напольный угловой DeliniaПроизводитель «Леруа Мерлен» (Польша).

Размер — 100*70*56. Материал — древесно-стружечная плита с покрытием из меламина. Класс Е1. Максимальная нагрузка на ножки — 20 кг

2712
Напольный МЕТОД / МАКСИМЕРАПроизводитель «Икеа» (Швеция).

Размер — 60*80*60. Материал — ДСП (толщина стенки 18 мм). Оснащён нижним цокольным ящиком

6350
Н94. Пенал под духовой шкафПроизводитель «Боровичи-Мебель» (Россия).

Размер — 60*230*59. Есть верхнее и нижнее отделение для хранения с фасадными дверцами. Разные цвета

4490

При заказе или покупке готовых модулей учитывайте размеры духовки, варочной панели, дизайн, особенности расположения, площадь кухни.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

  • боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
  • горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
  • корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

  • высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
  • боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
  • длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

  1. Сначала нужно собрать сам короб – боковины и горизонтали.
  2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
  3. Ко дну изделия нужно прикрепить саморезами ножки.
  4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
  5. Устанавливают заднюю стенку.
  6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.

Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.

Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Этапы и правила монтажа духового шкафа в кухонный гарнитур

Монтаж встраиваемой духовки состоит из нескольких этапов:

  • проверка техники на работоспособность путем подключения к сети;
  • установка шкафа в нужном месте;
  • проверка электропроводки – она должна обладать достаточным уровнем сопротивления и быть заземленной. Желательно наличие защитного автомата, срабатывающего при перепадах напряжения;
  • если печь газовая – проверка труб. Они должны быть цельными, без повреждений;
  • помещение духовки в нишу мебели. Если шкаф оснащен задней стенкой, то в ней необходимо сделать отверстия для проводов;

сайт P.S. Мы не торгуем мебелью, мы лишь помогаем вам ознакомиться с тем, что бывает и сориентироваться в выборе.

Эскиз корпуса кухонной секции, без фасадов.

В этой секции, в качестве выдвижных элементов, применены телескопические направляющие полного выдвижения размером 550 мм.

Красной чертой возле цифры размера обозначена кромка. Это означает, что этот торец детали лицевой (видимый) и его надо облицевать мебельной кромкой. Если черты две, то это означает, что кромкой оклеиваются оба торца детали соответствующего размера.

В приведённой деталировке кухонной секции (модуля) размеры указаны без учёта толщины кромки.

Толщину мебельные кромки толщиной до 0,6 мм учитывать в размере детали нет необходимости

. Размер детали необходимо будет уменьшить на соответствующую толщину кромок, если кромка, например АБС, будет иметь толщину 1 или 2 мм. Например: ширина детали 400 мм., толщина кромки 2 мм. надо оклеить оба торца детали. Тогда размер ширины детали необходимо скорректировать с учетом толщины кромки. Т.е. получится 400 — 2 мм. — 2 мм. = 396 мм.

Название.Размер «Х»Размер «У»шт.
1Боковина704 | |560 |2
2Дно.600 | |5601
3Связь — полка под духовку.568 | |5601
6Боковина ящика.550 |702
7Передняя и задняя панели ящика.510 |702
8Дно ящика, ДВП.5505411

Заключение

Современные дома сдаются с электрической проводкой, с запасом рассчитанной на использование разнообразной бытовой техники. Проблем с подключением в этом случае не предвидится. Если же у вас старое жилье, то велика вероятность наличия алюминиевых проводов с недостаточной площадью поперечного сечения, да и заземляющую жилу раньше к розеткам не протягивали.

В этом случае перед установкой духового шкафа надо полностью заменить проводку, выполнить стандартное заземление и установить отдельный автомат, рассчитанный на необходимую потребляемую мощность. Такую работу следует поручить профессиональному электрику.

Посмотрите видео о том, как правильно установить и подключить встраиваемый духовой шкаф

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
