Виды систем полива для теплиц и 5 причин установки

Как установить самостоятельно?

Установка системы автоматического полива в теплице существенно упрощает процесс ухода за грядками. Не обязательно приобретать дорогостоящие насосы и готовые поливальные системы, отдельные части конструкции можно собрать своими руками из подручных материалов в сочетании с приобретенными капельными лентами и электрическими приборами.

Автоматический

Автоматическая система полива состоит из следующих деталей:

• бочка из полиэтилена – стандартный объем – 127 л;
• таймер автополива и шланги;
• форсунки для подачи воды, фитинги и переходники – по количеству кустов в огороде;
• пластиковые опоры-держатели для шланга – подбираются по количеству растений;
• ножницы для срезания шланга.

Приобрести все инструменты можно как в садовых магазинах, так и в Интернете, например, на сайте Алиэкспресс по выгодным ценам.

Важный этап – ручная сборка системы. В магазине продаются лишь комплектующие, которые нужно правильно соединить между собой.

1. Используя тройники-капельницы, необходимо соорудить сеть из шланга. Для этого шланг разрезается на равные части, которые затем скрепляются между собой тройниками.
2. В конце каждой линии ставится специальная заглушка для предотвращения утекания воды.
3. Когда капельница подготовлена, ее ставят на опору, которая втыкается в землю рядом с растением. После выкладки всей системы должна получиться сеть, в которой к каждому растению в огороде подведена отдельная капельница-тройник на опоре.
4. Используя сверло-перо и дрель, нужно просверлить в пластиковой бочке отверстие, в которое будет вставлен переходник. К переходнику подключается контроллер-таймер.
5. Через дополнительный переходник к контроллеру и бочке подсоединяется уже собранный шланг.
6. Бочку необходимо подвесить выше уровня растений, для этого можно сделать подставку из брусьев.

После окончания процесса монтажа необходимо включить подачу воды и пройти возле каждого куста, настраивая скорость подачи воды. Так, под кустом томата можно открутить капельницу для подачи одной капли в секунды, а под кустами огурца – по 2-3 капли.

Последний этап – настройка контроллера-таймера. Нужно высчитать, за какое количество времени из бочки вытекает 10 л воды, и настроить систему так, чтобы она срабатывала два раза в день – утром и вечером. Среднее значение – 20 минут работы.

Из бутылок

Для сборки системы из бутылок потребуются следующие материалы и инструменты:

• прочные ножницы или нож для обрезки бутылок;
• швейная игра или гвозди – для проколов;
• литровые или двухлитровые пластиковые бутылки – в количестве, равном количеству кустов в теплице;
• капроновые колготки;
• исписанный стержень от ручки (без пасты).

Создание системы для полива растений включает в себя несколько этапов:

1. Нижнюю часть бутылки срезают ножом, отступив от дна примерно 5 см.
2. В крышке делают до четырех проколов, используя швейную иглу.
3. На следующем этапе нужно закапывать бутылки рядом со стеблями растений, на глубину около 4 см. Для того, чтобы бутылка не забивалась грязью, предварительно прокладывают отрезок капроновых колготок или любой ткани, хорошо пропускающей воду. Другой вариант – подвесить бутылки на небольшом расстоянии от корней растения.

Можно приобрести готовые наконечники с отверстиями в садовом магазине – так не придется тратить время на обработку крышек. Перед тем, как включить капельный полив через бутылки, можно развести в воде жидкое удобрение.

Установка с отдельными капельницами

Для тех, кто предпочитает собирать всю систему полива своими руками, существует еще один вариант – полив с отдельными капельницами. В этом случае садовник сам собирает разводку труб с нуля.

Для работы потребуются такие детали, как:

• полиэтиленовые трубы диаметров 40 мм;
• раздаточные коннекторы с кранами;
• капельная лента.

Алгоритм действий для сборки:

1. Первый этап – подготовка труб. Необходимо отрезать нужное количество трубы в соответствии со схемой разводки, и с одной стороны установить заглушку.
2. По всей длине трубы делаются небольшие отверстия, не больше 4 мм в диаметре.
3. Установка уплотнительной резинки в раздаточный кран и подключение коннектора.
4. Прикрепление капельниц к заранее приделанным отверстиям в трубе.

Чтобы система работала нормально, концы всех капельных рукавов в обязательном порядке заглушают специальными приспособлениями, или перевязывают обычными нитками – если этого не сделать, вода будет уходить в больших объемах в неверном направлении.

Как сделать капельный полив в теплице своими руками, подскажет видео:

Оборудование для систем автоматического полива

Чтобы автоматизировать свою теплицу, не обойтись без специального оборудования автоматической подачи воды от источника к центральной магистрали. Для этой цели используют таймеры и контроллеры, и те, и другие снабжены электромагнитными клапанами.

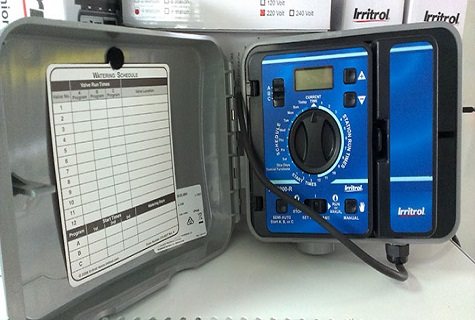

С помощью таймеров, можно устанавливать время полива и его частоту. Контроллеры устройства более сложные. Они оборудованы дисплеем и набором кнопок, с помощью которых можно задавать определенную программу полива по дням недели.

Для теплицы небольшой площади подойдет таймер или недорогой контроллер с одним каналом. Если теплиц несколько, понадобится более дорогая модель многоканального контроллера. Плюс дорогих моделей – GSM модуль и возможность управления системой с помощью своего мобильного телефона. Альтернативой одному многоканальному контроллеру может быть несколько таймеров (одноканальных).

Система туманообразования для теплиц

Особенностью сети является способ доставки воды к растениям. Влага распыляется при помощи специальных разбрызгивателей. Они устанавливаются под потолком теплицы. Такой способ полива имеет серьезный недостаток: листья, на которые попали капли, могут получить солнечный ожог. Чтобы этого не произошло, стенки теплицы нужно сделать матовыми.

Данный метод орошения подходит культурам, которым нужна высокая влажность воздуха. Для монтажа понадобятся:

• резервуар;
• контроллер;
• уплотнители;
• датчик влажности воздуха;
• трубы ПВД;
• электромеханический клапан;
• элемент питания;
• насос;
• муфты;
• фильтр;
• туманообразователи;
• резиновые заглушки;
• подпорки.

Система туманообразования для теплиц Оросительная дождевая сеть делается по схеме:

1. К резерву через уплотнители и систему труб ПВД подсоединяются последовательно насос, фильтр, клапан.
2. К трубовопроводу через муфты присоединяется навесная магистраль, поставленная на подпорки вдоль грядок.
3. К магистрали присоединяют туманообразователи.
4. Концы труб закрываются заглушками.
5. Элемент питания (аккумулятор, блок бесперебойного питания и т. п.) подключается к насосу, клапану, датчику, контроллеру.
6. Контроллер с датчиком настраиваются на включение при требуемой влажности воздуха.

Насос для капельного полива

Покупать насос нужно, если вода будет подаваться из резервуара или водоема

Важно, чтобы жидкость перед орошением отстоялась и прогрелась. Капельный полив огорода подразумевает покупку насоса, для чего стоит знать глубину погружения, высоту и расстояние, на которое будет подаваться вода

Основные виды насосов:

1. 1. Для откачки воды или боковые. Максимальная глубина – 1,2 м. Он имеет небольшой вес, встроенный фильтр и регулятор давления.

1. 1. Поверхностные. Они работают с глубины до 10 м. При установке таких насосов нельзя использовать обычные мягкие резиновые шланги, поскольку из-за созданного отрицательного давления стенки шланга могут сжаться и перекрыть доступ воды, что может привести к поломке насоса.

1. 1. Дренажные. Используют этот вариант, когда подача воды будет проводиться из загрязненных водоемов, а еще он подходит, чтобы наполнять емкости, из которых вода может подаваться в систему капельного полива при помощи другого насоса или естественного давления. Он имеет большой напор.

1. 1. Погружные. Эти насосы могут быть центробежными и вибрационными. Их основное преимущество – возможность подачи воды с большой глубины. Для центробежных показатель составляет 50 м, а для вибрационных – 200 м.

Конструкция

Система орошения в теплице состоит из таких компонентов:

фильтр. Без него маленькие отверстия поливочных устройств быстро забьются грязью;
система трубопроводов или шлангов для доставки воды к поливочным устройствам. Для объединения труб в разветвленную сеть потребуются тройники, уголки (отводы), муфты и пр.;
регулирующая арматура

Важно не путать с запорной: последняя может работать только в полностью открытом или полностью закрытом виде и не предназначена для регулирования напора (в таком режиме быстро изнашивается);
поливочные устройства. Это дождевальные головки и капельные ленты

Последняя, комплектуется переходником для подсоединения к трубе (старт-коннектор) с запорным краном или без такового;
главный элемент автополива — электронный контроллер, осуществляющий управление системой;
буферная емкость.

Наличие буферной емкости желательно, даже если к участку подведен централизованный водопровод, аргументы такие:

• в емкости вода перед оросительными работами нагреется до комфортной для растений температуры. Полив холодной жидкостью непосредственно из водопровода или скважины, приведет к заболеванию растительности;
• запас воды пригодится на случай отключения трубопровода или на время ремонта скважинного насоса;
• есть возможность собирать дождевую воду, соединив с емкостью водосточные желоба на крышах теплицы и ближайших строений.

Система автоматического полива в теплице

• Модуль полива. Система из шлангов, насосов, дозаторов с таймерами и резервуаром подводит к растениям требуемое количество влаги. Вывод воды устанавливается у самой земли рядом с корнями растений (капельный полив), под поверхностью грядки (подземное орошение) или у потолка теплицы (дождевание).
• Автоматизированное проветривание. Осуществляется за счет системы окон с механизированными доводчиками. Проветривание помогает удерживать влажность и температуру воздуха на заданном уровне, который считается комфортным для растений внутри теплицы.
• Регулировка влажности. Система барометров и термометров контролирует предыдущие модули, заставляя их работать слаженно. Так внутри теплицы создаются оптимальные условия для роста садовых культур.

Устройство системы полива в теплице Системы автоматизированного орошения разделяются по способу подачи жидкости к растениям. Существуют следующие варианты:

Капельный полив

Такая поливная система состоит из водопровода, дозаторов-капельниц и специальных клапанов-контроллеров. Доставка воды осуществляется к наземной части корней каждого растения по-отдельности небольшими порциями. Система капельного полива для теплицы не позволяет точно регулировать влажность воздуха.

Капельный полив

Магистраль из лент или труб часто засоряется и требует регулярного обслуживания. Преимуществом такой поливной системы является экономия 30% воды (по сравнению с другими оросительными сетями), создание некомфортных условий для сорняков.

Аэрозольное орошение (дождевание)

Механизм работы такой умной теплицы заключается в равномерном поливе всей площади парника из разбрызгивателей, которые закреплены под потолком. Альтернативный вид дождевого автополива подразумевает распределение выводов по поверхности земли. Так один разбрызгиватель охватывает больший радиус, но полив получается менее равномерным. Недостатком такого автополива является частое переувлажнение грунта, попадание капель на листья растений.

Система дождевания в теплице

Подземный капельный полив

Принцип орошения заключается в подведении источников влаги к корням растений. Трубы устанавливаются под землю, полностью охватывая всю площадь умной теплицы. Преимуществом такой оросительной сети является дополнительное насыщение почвы воздухом. Подземное устройство капельного полива в теплице отличается высокой ценой сборки и установки. Потребуется заранее спроектировать схему расположения растений, чтобы правильно уложить трубы.

Схема подземного автополива

Как установить автоматический полив для теплицы: видео

Если всё хорошо и жидкость проступает только в отведённых для этого местах, можно настраивать таймер на требуемую частоту и продолжительность полива, одновременно активируя и контролёр всего процесса.

С этого момента остаётся только контролировать работу системы, не допуская её засорения.

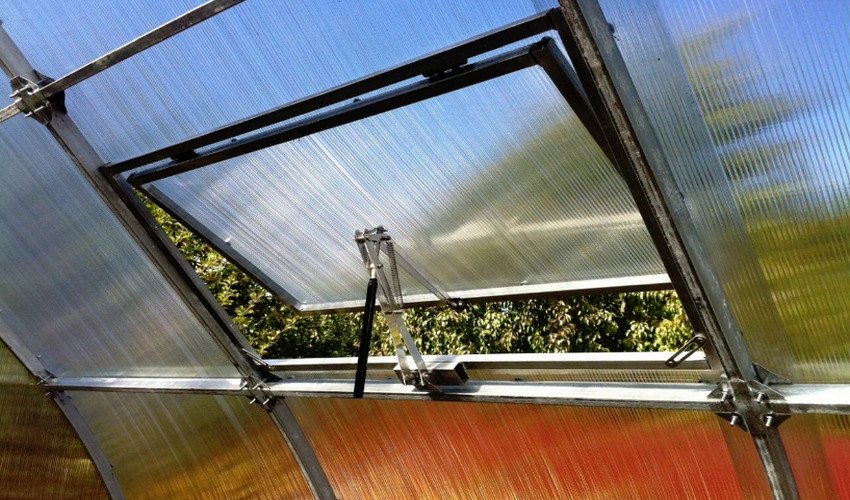

Автоматическое проветривание

При автоматической поливной системе придётся позаботиться и об автоматике проветривания сооружения, иначе высока вероятность загнивания растений.

Узнайте, как сделать систему вентиляции в теплице из поликарбоната.

Конечно, в небольших теплицах открывать форточки можно вручную, но для больших конструкций такой способ мало подходит, поэтому стоит позаботиться об использовании специальных механизмов в виде рукояток, зубчатых колёс и шестерёнок.

В дополнение к ним обязательны контролирующие приборы и датчики, которые при повышении влажности будут подавать сигнал для открытия окон.

Для максимально эффективного распределения воздуха внутри большой теплицы полезно дополнительно установить вентиляторы, которые будут размещаться с каждого торца строения. Стёкла в стене, где крепятся вентиляторы желательно заменить на жалюзи, плотно закрывающие отверстия во время деактивации вентиляторов.

Соответственно при работе прибора все лопасти расположены горизонтально, тем самым обеспечивая хорошую подачу свежих потоков воздуха. Кроме того, не забудьте позаботиться о наличии термодатчика, контролирующего деятельность вытяжной системы и тщательно выбирайте место размещения устройства.

Летом, при высокой температуре воздуха, приточное отверстие за вентилятором необходимо прикрывать влажной тканью.

Контроль влажности

Оптимальный уровень влажности — один из ключевых критериев, непосредственно влияющих на создание благоприятного микроклимата для выращиваемых в теплице растений. Большинству из них достаточно показателей в пределах 50–70%, но при выращивании экзотической растительности или цветов возможны существенные отклонения в любую сторону.

В связи с этим возникает необходимость в искусственном создании и поддержании уровня влажности, для чего в тепличных помещениях устанавливают специальные измерительные приборы, именуемые гигрографами.

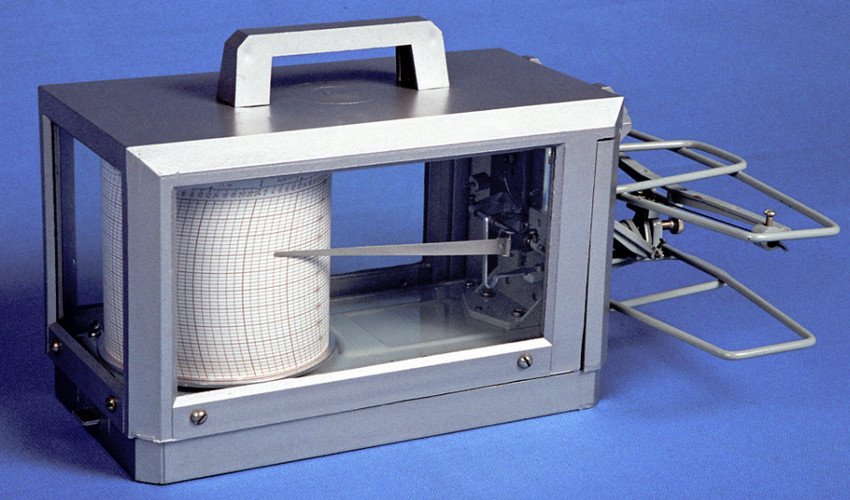

Гигрограф для контроля влажности
Чуть менее удобным вариантом будут психрометры, показания которых в процессе эксплуатации придётся сверять с психрометрической таблицей.
Психрометр для контроля влажности
Для предупреждения образования чрезмерной влажности в теплице, стоит организовать качественную вентиляционную систему, с обустройством вентиляционных окошек, которая задействуется при неудовлетворительных показаниях упомянутых приборов.

Материалы и инструменты

Если вы решите создавать капельную систему полива согласно вышеприведённой схеме, тогда стоит заранее подготовить:

• бочку из пластика или другой подходящий резервуар, из которого по лентам и шлангам будет проходить вода;
• железный профиль (или деревянные бруски) и доски для сооружения подставки под бочку;
• трубы или шпаги для организации основных магистралей;
• набор фитингов для труб в местах крепления поворотов и ответвлений;
• колпаки для закрытия труб основных магистральных шлангов;
• фильтр для очистки воды;
• таймер (контролёр) процесса автоматического распределения жидкости;
• капельницы и микротрубки, диаметр которых варьируется в пределах 3–5 мм;
• капельные ленты;
• дополнительные устройства в виде насоса, индивидуальных кранов для каждой линии полива и обратных клапанов, хотя их установка не считается обязательной.

Как видите, несмотря на то, что можно обойтись без готовой оросительной системы, для создания самодельной всё равно придётся приобрести различные составляющие компоненты, которые не всегда дёшево стоят.

Какой автополив лучше выбрать для теплицы

• дождевания;
• капельного орошения;
• внутрипочвенного полива.

Систему дождевания преимущественно делают в тепличных хозяйствах. Такие модели дорогие, требуют значительных затрат на электроэнергию.

Капельный автополив в настоящее время наиболее распространен и доступен. Дачники выбирают модели, опираясь на ценовой показатель, наполняемость набора и качество изделия. К преимуществам системы специалисты относят простоту монтажа и обслуживания, совместимость нескольких моделей в одну, возможность полностью автоматизировать полив.

Почвенное орошение возводят в засушливых регионах. Под землей прокладывают трубу с отверстиями, оборачивают агроволокном, чтобы не забивались отверстия, и обустраивают дренажную систему. Подобный метод полива имеет ряд недостатков: легко повредить трубопровод при перекопке грядки, ткань недолговечна, может произойти засор, систему трудно обслуживать.

Конструкция

Система орошения в теплице состоит из таких компонентов:

фильтр. Без него маленькие отверстия поливочных устройств быстро забьются грязью; система трубопроводов или шлангов для доставки воды к поливочным устройствам. Для объединения труб в разветвленную сеть потребуются тройники, уголки (отводы), муфты и пр.; регулирующая арматура

Важно не путать с запорной: последняя может работать только в полностью открытом или полностью закрытом виде и не предназначена для регулирования напора (в таком режиме быстро изнашивается); поливочные устройства. Это дождевальные головки и капельные ленты

Последняя, комплектуется переходником для подсоединения к трубе (старт-коннектор) с запорным краном или без такового; главный элемент автополива — электронный контроллер, осуществляющий управление системой; буферная емкость.

Наличие буферной емкости желательно, даже если к участку подведен централизованный водопровод, аргументы такие:

• в емкости вода перед оросительными работами нагреется до комфортной для растений температуры. Полив холодной жидкостью непосредственно из водопровода или скважины, приведет к заболеванию растительности;
• запас воды пригодится на случай отключения трубопровода или на время ремонта скважинного насоса;
• есть возможность собирать дождевую воду, соединив с емкостью водосточные желоба на крышах теплицы и ближайших строений.

Монтаж

Монтаж начинать с укладки магистрального рукава (трубы), рекомендуемый диаметр трубы 40 мм. Центральную магистраль лучше располагать под небольшим углом к горизонту. При консервации системы на зиму, сливать воду будет проще. Можно укладывать рукав в траншею, максимально допустимая глубина траншеи 50 см. С помощью вентиля, магистраль одним концом соединяют с источником воды, на второй конец ставят кран или заглушку.

Как выбрать благоприятный день для посадки помидоровЧитать

По всей длине магистральной пластиковой трубы, в местах присоединения капельных лент, нужно просверлить отверстия для монтажа старт-коннекторов. Капельные ленты разматывают, раскладывают на гряды, фиксируя держателями. Присоединяют к центральной трубе. Отрезать ленты необходимо с запасом (100 мм). На торцевые части ставить заглушки. Систему после окончания работ промывают.

Принцип работы системы

Рассмотрим, как работает капельный полив в теплице. Для подачи воды используются форсунки (капельницы-дозаторы). Самый простой вариант – это обычный шланг с изливом, замкнутым пробкой, и проделанными отверстиями диаметром 3-8 мм. Чтобы обеспечить напор, бочка, наполненная водой, поднимается на определенную высоту – от 100 до 1000 см, все зависит от необходимого давления. Существует более сложные, автоматизированные системы полива, но о них немного позже.

Бочка с водой

Кран

Подставка 1-1,8 м

Основной шланг

Т-образный переходник

Капельная лента

Заглушка

Ремонтное соединение

Заглушка на ленту

Важно, чтобы полив осуществлялся исключительно под корни растений! Если вода будет подаваться в междурядье, для корней ее будет недостаточно, из-за чего ухудшится развитие растений. Вместе с тем, грунт вокруг уплотнится и его придется взрыхлять

Наконец, под солнечными лучами влажная почва будет перегреваться, а это также негативно повлияет на рост.

Мнение эксперта
Копылов Тимофей Игоревич
Садовод любитель с огромным багажом жизненного опыта

В качестве источника обычно служит бочка, хотя возможны и другие варианты – водопровод, водоем, колодец, скважина. Но тогда систему придется дополнять насосом.

Нюансы устройства

При обустройстве системы капельного орошения всегда учитываются некоторые рекомендации.

1. Расстояние между капельницами там, где высажены крупные растения, должно быть 40-45 см.
2. Дозаторы для баклажанов, перцев, огурцов должны располагаться с шагом 30 см.
3. Для корнеплодов и зелени дистанцию следует сократить до 10-15 см.

Для большинства культур расстояние между капельницами – 30 см

Очевидно, что в теплице с однородными посадками организация полива заметно упрощается. Капельники и шланги здесь прокладываются с равной удаленностью. Для того чтобы определить точную длину шлангов, напор и объем, производится расчет системы, но стоит знать: далеко не во всех случаях удается обеспечить полив самотеком. Составляя схему, нужно обязательно указать число дозаторов (оно будет соответствовать количеству посадок).

Система капельного полива — сезонное сооружение

Основные комплектующие системы полива:

Бочка
На каждый квадратный метр необходимо порядка 30 л воды. Это позволяет рассчитать, какого объема потребуется резервуар. При необходимости можно установить 2, 3 бочки.

Фильтр
Его нужно установить между магистралью и резервуаром. Фильтр обеспечивает эффективную очистку от мелкого мусора.

Шланги
Их сечение должно составлять 16-22 мм. Для обустройства магистрали, помимо самих шлангов, нужны комплектующие – уголки, переходники, заглушки.

Капельницы
Их конструкция может быть трубчатой или ленточной. Также существуют форсунки-разбрызгиватели, отличающиеся экономностью и долговечностью.

Помпа
Нужна для обустройства автополива. В ручных системах используется просто бочка с краном, а регулировка подачи воды осуществляется человеком.

Автоматизация
Современные системы продаются с таймерами, которые регулируют частоту подачи влаги. Таймеры могут быть электронными и механическими.

Для упрощения организации капельного полива можно приобрести уже готовый комплект, благо на рынке таких много, да и стоят они недорого.

Выбор типа капельницы для системы полива в теплице

Капельницы представлены устройствами с маленькими трубочками на конце изделий. Они врезаются в отверстия в трубе или шланге и регулируют объем подаваемой воды. Существует несколько разновидностей изделий, которые подбираются исходя из типа выращиваемой сельскохозяйственной культуры, габаритов теплицы и материального состояния ее владельца.

Капельницы могут быть компенсированными и некомпенсированными. Первый вариант укомплектован клапаном и мембраной, благодаря чему вода подается дозировано к растению при разной величине давления. Устройства оснащены антидренажной системой, вследствие чего при отключении подачи воды давление в них не опускается до нуля. При повторном включении системы не потребуется дополнительного времени для вытеснения из нее воздуха. Такой вариант считается наиболее подходящим для участков с перепадами высот. Объем подачи воды некомпенсированными устройствами в начале ряда будет больше, чем в конце.

Выбор подходящих капельниц для полива зависит от особенностей системы орошения.

Капельницы выпускают с ручной настройкой или фиксированным объемом подачи воды, что указывается на упаковке. Это значение находится в диапазоне 1-3 л/ч. Также существуют модели типа «паук» с дозаторами, позволяющими выполнять полив нескольких растений сразу. Такие устройства отличаются самой большой стоимостью. Их располагают на большом расстоянии друг от друга. Данную систему целесообразно использовать для полива многолетних растений.

На заметку! При выборе капельниц следует обратить внимание на возможность разборки конструкции. Крышка должна легко сниматься, благодаря чему устройство можно очистить изнутри.. Капельницы чаще всего размещаются на расстоянии 25-30 см друг от друга

Такой шаг является наиболее предпочтительным для большинства растений. Однако для орошения корнеплодов расстояние между капельницами должно быть 20 см, для бахчевых культур – 1 м

Капельницы чаще всего размещаются на расстоянии 25-30 см друг от друга. Такой шаг является наиболее предпочтительным для большинства растений. Однако для орошения корнеплодов расстояние между капельницами должно быть 20 см, для бахчевых культур – 1 м.

Установка контроллера позволит автоматизировать систему капельного полива.
