Ревизионный колодец для канализации: 6 видов

Место расположения в зависимости от назначения

Установка смотровых камер предусмотрена в случаях:

  1. Изменения диаметра трубопровода или уклона магистрали. Необходим перепадный колодец.
  2. Если поток продолжает движение под другим углом. Устанавливают поворотную смотровую камеру.
  3. Возникает необходимость соединить или развести ветки. Монтируют узловую ревизионную шахту.
  4. Длина прямого участка больше 35 м. Требуются линейные точки контроля.

Расположения в зависимости смотрового колодца.

Если автономная канализация подключается к центральной системе, на входе устанавливают смотровые камеры. В частной канализации основное место для инспекционных точек — участок от ливневого водоприемника к отстойнику, коллектору, дренажному полю.

Диаметр магистрали и место установки смотровых колодцев взаимосвязаны:

  • канализация длиной до 35 м выполняется из труб диаметром до 150 мм;
  • до 100 м — 700-900 мм;
  • до 300 м — 2000 мм.

Во всех случаях выбирается самое сложное место с учетом протяженности, соединений, узлов, поворотов, рельефа. В большинстве оно совпадает с точкой подсоединения дополнительной ветки.

Виды и их роль

Резервуары, которые устанавливаются на сетях водопровода, используются для проведения мероприятий.

Среди них цели заключаются в следующем:

  • контролировать место, где есть пересечение, ответвление или повороты труб сети. В каждой системе имеются прямые участки. В начале и конце участка устанавливают колодец, чтобы всегда был доступ к трубам в случае поломок или для проведения плановых мероприятий (как почистить колодец самостоятельно прочитайте здесь). Кроме того, в местах, где имеются ответвления и повороты, есть соединения в виде фланцев и муфт. Именно в них, чаще и обнаруживается протекание;
  • дает доступ к тем местам, где располагается регулировочная, запорная или регулировочно-запорная арматура. Часто в этих местах, где пересекаются и ответвляются трубы, устанавливают различную арматуру. Это требуется, чтобы была возможность управлять и регулировать потоки (про редуктор давления воды в системе водоснабжения написано здесь). Для доступа к каждой, имеются тоже колодцы;
  • место, где располагается насосная станция, различное оборудование, в том числе и приборы для учета. Ряд различных механизмов и устройств размещают прямо на линии. Засыпать их землей нельзя. Чтобы постоянно иметь доступ, такие устройства размещают в специальных резервуарах;
  • колодцы приемного или дренажного назначения требуются, чтобы был доступ к вытекающей из-за аварии или планового слива жидкости в водопроводной сети. В дальнейшем осуществляется ее прием и дренирование;
  • если система водоснабжения автономная, колодец иногда служит источником воды (ее можно пить). Либо он служит в роли кессона, где выступает над устьем скважины;
  • резервуары эксплуатационного и инспекционного назначения устанавливают в местах, где трубы вводятся в дом или проходят через различные препятствия.

В зависимости от назначения, их делят на группы:

  1. Инспекционные. Необходимы для проведения контроля различных узлов и ответственных зон на сети.
  2. Станции, где размещается оборудование – машинные отделения. В основном, устанавливаются греющий кабель для водопровода (написано здесь), различные редукторы, счетчики, насосы и прочее.
  3. Точки управления, где располагаются задвижки, краны, вентили и другие детали, помогающие управлять системой.
  4. Дренажные колодцы. Применяются, чтобы собирать, поглощать и отводить воду. Как пример такого дренажного устройства можно привести мокрый колодец на водопроводной системе. Смотровой колодец для дренажа (описан здесь) требуется, чтобы сливать воду во время ремонтных работ. Жидкость направляют в этот колодец, а потом ее оттуда выкачивают с помощью насоса.

Виды ревизионных колодцев и их конструктивные особенности

По конструкции смотровые колодцы бывают:

  • перепадные – ставят в местах, где происходит постепенное снижение уровня и глубины трубопровода;
  • линейные – для прямых участков;
  • поворотные – располагаются там, где трубы меняют направление;
  • узловые – в местах соединения нескольких труб;
  • фильтрационные – для утилизации стоков через грунт;
  • контрольные – в местах стыка разных типов канализации.

Перепадные колодцы бывают нескольких типов. Они предназначены для снижения или увеличения скорости движения стоков по канализационным трубам. Устанавливаются:

  • в местах, где нужно увеличить или уменьшить глубину залегания трубопровода;
  • внутри подземных сооружений;
  • если разница высот входящей и выходящей трубы более трех метров.

Фильтрационные шахты предназначены для очистки сточных вод. Часто применяется в частных септиках. Нормы СНиП подразумевают, что фильтрационные колодцы должны располагаться выше уровня грунтовых вод не менее чем на метр. При этом учитывается состав грунта. Для супесчаных почв фильтрующая площадь равна 1,5 м, для песчаных 1 м.

Контрольные – располагаются на стыке соединения локальной и общегородской канализации, заводской системы и городской, автономной частной и городской.

Поворотные и узловые шахты помогают контролировать потенциально сложные участки, где имеются стыки нескольких труб или есть опасность разгерметизации системы. Патрубки расположены на одном уровне.

Линейные имеют одну пару патрубков, которые располагаются напротив друг друга. Предназначены для контроля прямых участков магистрали, расположенных на одном уровне. Расстояние между смотровым колодцами – 10 м.

Независимо от типа конструкции ревизионные колодцы состоят из таких элементов:

  • люк – верхняя часть;
  • горловина;
  • шахта – рабочая камера, куда спускаются по ступенькам мастера для проведения ремонтных работ;
  • лоток, где находятся входные и выходные патрубки;
  • днище – бетонная конструкция.

В продаже имеются колодцы с различным уровнем входных и выходных отверстий.

Ревизионные шахты выполняются из материалов, которые наиболее актуальны для данного участка трубопровода:

  • бетонных колец;
  • пластика;
  • кирпича;
  • камня.

Кирпичные и каменные сооружения пропускают жидкость и распространяют запах.

Форма также бывает разная – круглая или прямоугольная. Высота лотка зависит от диаметра самой большой трубы, которая подключена к нему.

Проектирование системы напорной канализации

Прежде чем проводить любую канализационную систему, ее необходимо тщательно продумать и спроектировать.

Проект канализации

По правилам СНИП напорная канализация проектируется, исходя из:

  • рельефа местности;
  • длины трубопровода;
  • величины промерзания почвы в данном климате;
  • параметром насоса, предполагаемого для использования.

На первом этапе проектирования необходимо выбрать место для обустройства колодца или емкости для сбора жидкости. Выбор места зависит от рельефа приусадебного участка. Желательно, чтобы сточные воды самотеком поступали в емкость. Этот аспект позволит избежать установки лишнего оборудования для организации внутренней бытовой канализации. Самотечная или напорная ливневая канализация также должна соединяться с колодцем.

От длины предполагаемого трубопровода зависит количество необходимых труб и соответственно, затраты на их приобретение, а также обустройство дополнительных сооружений, например, поворотных колодцев, необходимых в местах изгибов труб.

От величины промерзания почвы зависит объем земляных работ. Во избежание разрывов системы и выхода оборудования из строя, все трубопроводы и сооружения канализационной системы должны располагаться на глубине, больше глубины промерзания.

В зависимости от длины трубопровода, количества сточных вод и других условий выбирается мощность и тип необходимого насоса.

Проект канализационной системы в частном доме

Разрабатывать проект напорной канализации целесообразнее при помощи специалистов, работа которых исключает наличие в проекте ошибок, способных привести к полной или частичной неработоспособности системы.

Напорная канализация может быть оборудована фекальным насосом или насосной станцией. В последнем случае отпадает необходимость обустройства емкости для сбора отработанной жидкости.

Канализационная система, оборудованная фекальным насосом

Один из видов напорной канализации предполагает использование фекального насоса и сборной емкости.

Фекальный насос с измельчителем крупных частиц

Если предполагается установка насоса, то необходимо позаботиться:

  • подборе оборудования необходимой мощности;
  • правильной установке насоса.

При установке оборудования следует обратить внимание на следующие аспекты:

  • устройство устанавливается ниже возможной глубины промерзания земли;
  • место для насоса должно быть очищено от грязи и иного мусора;
  • напорный трубопровод желательно оснастить обратным клапаном. Это позволит избежать преждевременного выхода оборудования из строя;
  • для дальнейшего обслуживания оборудования или его замены в случае поломки надо предусмотреть крепление насоса к одной их верхних стенок колодца или емкости.

Фекальные насосы устанавливаются в строгом соответствии с инструкцией и технологическими требованиями.

Напорная канализация с насосной станцией

Применение насосной станции упрощает монтаж всей канализационной системы, так как установка этого оборудование не требует обустройства сборного колодца.

Канализационная насосная станция

Насосная станция устанавливается строго в вертикальном положении. Под устройством необходимо оборудовать жесткую бетонную площадку, которая исключает возможные колебания.

Подключение насосной станции заключается в присоединении к установке соответствующих трубопроводов.

После подключения станции засыпку грунта надо производить при одновременном заполнении оборудования жидкостью. Это позволит избежать сильных нагрузок на корпус устройства.

Как правильно подобрать насос для откачки дренажных вод

Погружной насос необходим для обслуживания любого типа дренажных колодцев. В зависимости от конструктивных особенностей колодца могут использоваться и стационарные, и переносные агрегаты.

Оптимальным вариантом для продолжительной работы является погружной поплавковый дренажный электронасос с небольшой производительностью, но большим запасом мощности. Если откачка дренажных вод носит периодический характер, целесообразно использовать мощный, высокопроизводительный агрегат.

Для эффективного удаления отложений из всех типов колодцев используются следующие модификации насосов:

  • грязевые;
  • погружные;
  • фекальные;
  • центробежные;
  • песчаные;
  • гидравлические.

Независимо от названия, насос должен обеспечивать не только откачку воды, но и удаление ила, песка и небольших твердых предметов.

Работы по очистке дренажных колодцев производятся в следующей последовательности:

  1. С помощью грязевого насоса из резервуара откачивается вся вода.
  2. Водяной насос мощной струей под высоким давлением подает в емкость чистую или отфильтрованную воду.
  3. Мощный грязевой насос, работающий одновременно с водяным, откачивает из резервуара воду, насыщенную отложениями.

Даже при ручном способе очистки, необходимо предварительно откачать воду из колодца.

Установка смотрового колодца для дренажа

Ревизионный колодец неотъемлемая часть дренажа, так как канализационная система требует постоянного контроля и очистки. Размещаются колодцы на расстоянии 35-50 м по прямой линии. Также предусматривается смотровая конструкция на поворотах через один и на участках перепадов труб.

Пластмассовое устройство простое в установке, но дорогостоящее. Для экономии каждый компонент покупают отдельно. Понадобится дно из пластика, гофрированная труба, уплотнители.

Этапы установки смотрового колодца:

Подготовка трубы. Необходимо отмерить нужную длину и отрезать

Также важно предусмотреть отверстия для ввода и вывода труб. Монтируем уплотнители.
Монтаж дна

Необходимо выкопать канаву, обустроить подушку из песка и щебня и сделать цементную стяжку. После высыхания необходимо застелить геотекстиль.
Установка колодца. Обустраиваем дно. На него монтируется труба, соединяется и замазывается битумом. Дальше выполняют подвод труб. Все стыки необходимо загерметизировать.
Колодец засыпается щебнем.
Монтируется люк.

Пластиковый колодец достаточно просто обустроить. Проще будет создать готовую пластиковую модель. Бетонное сооружение сделать без помощи профессионалов намного сложнее.

Как сделать поворотный ревизионный колодец своими руками

Сделать поворотный колодец для частной канализации своими руками – не проблема, если предусмотрена покупка подготовленного к установке резервуара из легких материалов. Намного сложнее установить железобетонную конструкцию – для монтажа понадобятся помощники и желательно техника.

Подготовка к монтажу

Оптимальные условия для монтажа – прокладка трубопровода в широкой траншее с удобным доступом к месту, где планируется поворот.

Проще работать на открытой площадке

Если установку нужно проводить на ограниченной площади, сначала выкапывают углубление вокруг участка трубы в повороте, месте стыка или соединения нескольких веток. Диаметр выкопанной ямы должен превышать диаметр устанавливаемой конструкции на 30 – 40 см.

Углубление вокруг поворота

Яму выкапывают ниже уровня прокладки труб. Дно обязательно выравнивают, трамбуют. Под трубопровод в месте поворота устанавливают бетонную плиту. На твердых породах достаточно выполнить засыпку гравием и обустроить песчаную подушку высотой до 15 см.

Перед установкой поворотного колодца проверяют корректность глубины: с учетом толщины днища нижний край канализационной трубы должен находиться на расстоянии 5 – 10 см от поверхности дна внутри емкости.

Установка заводских пластиковых конструкций

Пластиковые и композитные поворотные канализационные колодцы можно устанавливать на песчаное, бетонное основание. Перед монтажом проверяют грунт на наличие острых камней, которые могут повредить пластик. Все валуны извлекают.

Емкость устанавливают на твердое и ровное дно

Трубы внутри емкости должны опираться на прочное основание. Для фиксации под нижний край канализационной трубы укладывают впритык гладкие твердые куски досок.

Если резервуар не оборудован патрубками, отверстия под вход и выход трубопровода вырезают ножовкой или электропилой, оставляя зазоры в 1 — 1,5 см по диаметру. После установки отверстия герметизируют изоляцией: жидкими герметиками, минеральной ватой.

Установка поворота без заводских патрубков

Сборные полимерные колодцы устанавливают, начиная с фиксации нижней части к трубопроводу.

Раструбы устанавливают по направлению к потоку. После установки днища наращивают стенки.

Монтаж донной части сборного пластикового резервуара

Емкости с заводской разводкой не требуют герметизации: достаточно проверить соединения на герметичность.

Установленный поворот из полиэтилена

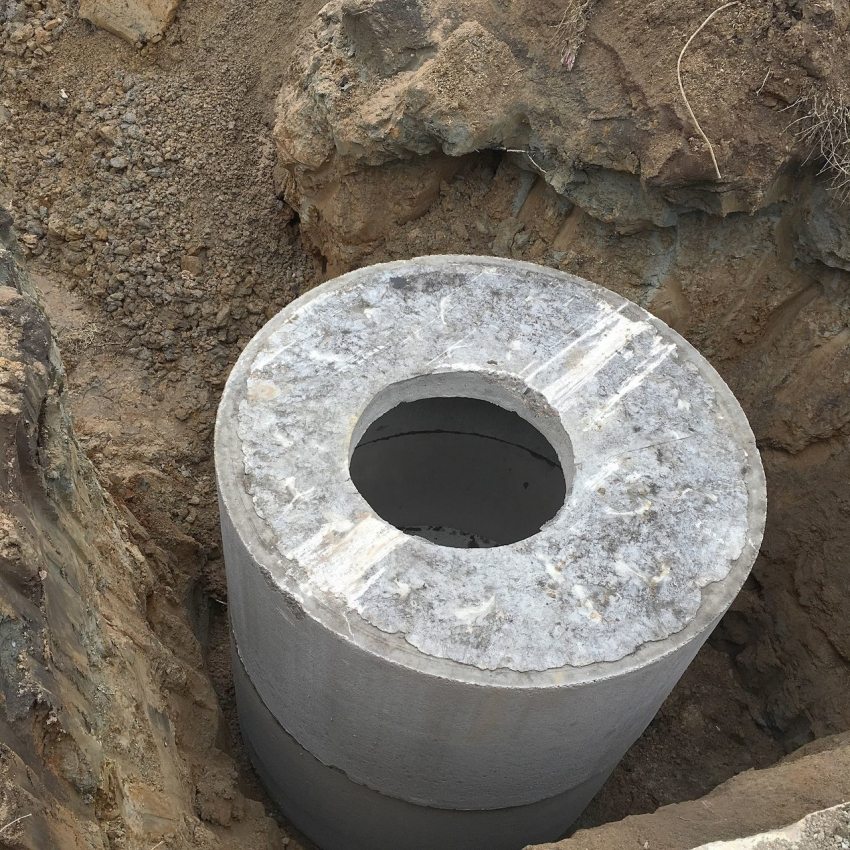

Монтаж колодца из бетона

Перед установкой первого кольца канализационного поворотного колодца необходимо сделать разметку под места входа и выхода трубы, перфоратором сформировать отверстия немного большего диаметра. Пробивать бетон в узком котловане – неудобно.

Поворот из железобетонного кольца

Устанавливают кольцо на плиту или залитую раствором площадку. В твердом и сухом грунте допускается монтаж на гравийное основание. Можно купить готовый колодец с глухим днищем – под такую конструкцию достаточно сделать песчаную подсыпку.

Кольцо с днищем на песчаной подушке

После установки выполняют соединения труб, разветвителей внутри кольца. Между основанием и нижним краем трубы впритык укладывают жесткие подпорки.

Соединение элементов поворота

На участках с резким изгибом обязательно устанавливают тройник с наружной заглушкой по верхнему краю. Через отверстие можно будет прочистить поворот в случае засорения.

Тройник для проверки состояния и прочистки трубы

Отверстия в стенках герметизируют раствором. Наружные стенки шахты обязательно обмазывают битумом, или используют рулонную изоляцию – пленку, минеральную вату. В качестве термозащиты можно применить остатки листового пенополистирола. Бетонные кольца слабо противостоят промерзанию, поэтому утепление конструкции — обязательно.

Герметизация врезки

Особенности конструкций различных типов

Ревизионный колодец — это шахта круглой или прямоугольной формы. Основное отделение — смотровая камера. У нее самые большие размеры, сюда спускается человек, чтобы произвести профилактические или ремонтные работы. На стенке для спуска размещаются металлические скобы — лестница.

Основной технический элемент смотрового колодца — лоток. Его делают из бетона, заливая опалубку, готовых блоков, кирпича, камня. В лотковой части есть отверстия под канализационные трубы. Их расположение зависит от типа колодца: напротив, под углом, на одном уровне или на разных.

Разнообразие типов конструкции.

Рабочая камера перекрывается плитой с отверстием. Сверху устанавливается горловина, диаметр которой меньше: стандартный размер — 700 мм. Отверстие закрывается крышкой.

Традиционно они из чугуна, но встречаются стальные, а сегодня производятся пластиковые. Существует 3 типоразмера, которые подбираются в зависимости от диаметра горловины.

Полимерные смотровые камеры не собираются из отдельных элементов, как железобетонные, а производятся в готовом для установки виде. Герметичность, долговечность обеспечиваются материалами и технологией изготовления.

Работают смотровые канализационные колодцы по несложному принципу. В них входит магистральный трубопровод, тщательно загерметизированный в месте стыка. Лотковая часть служит для инспекции. Рабочая расположена с незначительным уклоном для прохода стоков.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

Основные моменты монтажа

Герметичность конструкции – основное требование для стоков, использующихся для слива воды содержащей бытовую химию и моющие средства. В случае аварийной утечки жидкости смотровой колодец должен обеспечить безопасность окружающей среды.

В бетонных конструкциях стены, стыки и дно дополнительно обрабатываются специальным герметиком, что повышает износоустойчивость бетона.

Кроме того, негерметичные конструкции запрещено использовать в местностях с высоким уровнем грунтовых вод. Относится это правило как к водоприёмникам, так и поворотным или смотровым сооружениям.

Рытьё котлована выполняется чуть ниже уровня залегания труб. Делается это для облегчения монтажных работ. Диаметр ямы фактически соответствует размерам будущего колодца (запас составляет от 10 до 20 сантиметров).

Засыпка из щебня (подушка) – важный элемент конструкции, обеспечивающий целостность колодца в случае пучения или проседания грунта.

На щебень можно настелить рулонную гидроизоляцию, а поверх неё выполнить заливку дна бетоном или установить лоток для крепления трубопровода (у пластиковых моделей).

Вокруг колодца насыпается и утрамбовывается мелкий щебень или глина (если использовались бетонные кольца). Возле оголовка засыпается грунт, который достигает среза шахты.

Люки нельзя устанавливать непосредственно на горловину шахты. Сначала монтируется бетонная или полимерная плита с отверстием под рамку люка. Плита фиксируется анкерными болтами или цементным раствором.

Бетонные и пластиковые смотровые колодцы: преимущества материалов

Ревизионный заводской колодец сегодня можно приобрести в готовом виде или соорудить своими силами, что сэкономит ваш бюджет. Этот строительный процесс не отличается простотой, обязательно проект канализационной системы должен быть заверен специальной службой.

Промышленные модели, как правило, изготавливают из прочного бетона, легкого пластика или композитов. Выбирая модель колодца, обязательно нужно знать какое количество воды будет поступать в данное сооружение.

Если вы решили строить колодец самостоятельно, тогда необходимо еще учесть стойкость выбранного вами материала к влажности и холодам. Каждый материал отличается своими особенностями, а так же положительными качествами или же недостатками.

Бетон и его преимущества:

  • Надежность и отличная прочность;
  • Водостойкость;
  • Доступная цена;
  • Самостоятельная установка в нужном месте.

Однако для установки такого бетонного колодца потребуется грузоподъемная техника. Многие владельцы частных домов приобретают пластиковые варианты ревизионного колодца. Такие конструкции имеют ряд положительных качеств: легкий вес, простая установка, хорошая герметичность

Но выбирая данную модель нужно в первую очередь обратить свое внимание на предусмотренные нагрузки, которые сможет выдержать данный смотровой колодец. Модели из кирпича очень схожи с бетонными колодцами: можно выбрать любой подходящий размер, но требуется много времени для их возведения

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Особенности дренажных колодцев из бетонных колец

Так же как и в случае с пластиковыми системами, колодцы, изготовленные на основе бетонных колец, выполняют функцию отвода воды. Современный ассортимент конструкций включает аналогичные разновидности смотровых, накопительных и поглотительных колодцев, действующих по тому же принципу, что и описанные ранее изделия из пластика.

Преимущества изделий из бетона:

  • монтаж осуществляется за один день;
  • конструкции полностью герметичны;
  • не нуждаются в постоянном уходе;
  • имеют невысокую стоимость;
  • не выдвигают особых требований к типу грунта (могут устанавливаться даже в зонах с пучинистым или подвижным грунтом).

Обустройство канализационного бетонного колодца

К недостаткам можно отнести только большой вес, из-за чего работы по устройству дренажного колодца из бетонных колец не обходятся без привлечения специалистов и использования тяжелой техники.

Расценки на строительство колодца из бетона:

 Наименование конструкцииТип колецОбщий объем, м?Высота, мДиаметр, мЦена, руб.
Колодец из 3-х колецКС 10-92,12,8125000
Колодец из 4-х колецКС 10-92,83,7130000
Колодец из 2-х колец и доборного кольцаКС 15-932,41,530500

Цена дренажных колодцев из бетона, указанная в таблице, включает затраты на материалы и оплату работы специалистов.

Сфера применения

В домашних системах применяются шахты небольшого диаметра. Для городской канализации используют широкие камеры со ступеньками, чтобы там могли разместиться два человека.

По цели использования колодцы бывают:

  • Инспекционные – служат для осмотра проблемных участков.
  • Дренажные – собирают воду во время ремонта подземных коммуникаций, затем оттуда ее откачивают насосом.
  • Регулировочные – располагаются над кранами и задвижками.
  • Для оборудования – в них находятся насосы, датчики, счетчики, в некоторых случаях греющие кабели.

Материалы для ревизионных колодцев выбирают в зависимости от того, где расположен объект и какова его цель.

Виды канализационных колодцев

Разновидности смотровых колодцев выделяют, исходя из двух факторов:

  • основной функции и места монтажа;
  • материала изготовления.

Согласно первому фактору существуют линейные, узловые, поворотные и перепадные виды. Они одинаково применяемы и к бытовым, и к промышленным коммуникативным системам.

Это значит, что любой из названных видов при необходимости, например, в связи с большой протяженностью канализационного трубопровода, можно установить у себя на участке.

Линейные устанавливают на прямом трубопроводе. Они снабжены одной парой патрубков или отверстий для выхода, которые расположены напротив друг друга.

Такие колодцы необходимы, даже если нет предпосылок к возникновению аварийной ситуации, однако участок признан достаточно длинным (по СНиП – от 35 м до 300 м).

Поворотные типы, как видно из названия, монтируют на поворачивающих в сторону трубопроводах. Действует общее правило: угол поворота не должен превышать 90º, то есть не должен быть острым.

Патрубки (отверстия) находятся не на одной линии, а в местах, зависящих от угла поворота, однако на одном уровне по высоте.

На схеме показаны три вида смотровых колодцев, отличающиеся своей конструкцией. Врезка труб осуществляется в патрубки, расположенные с разных сторон, в зависимости от выполняемой функции (линейный, поворотный и узловой типы)

Узловые модели монтируют на местах пересечений двух и более трубопроводов, а также там, где центральная линия имеет ответвления.

Колодцы отличаются конструкционно наличием дополнительных патрубков (отверстий). Как правило, все входы/выходы находятся на одном уровне.

Смотровое дренажное сооружение сборного типа из бетонных колец. Важным условием эксплуатации является тщательная герметизация стыков и швов для исключения проникновения паводковых вод

Перепадные служат для повышения либо понижения потока, поэтому патрубки располагаются на разных уровнях: подводящий обычно выше, ближе к горловине, отводящий – внизу. К устройству перепадных колодцев прибегают также при необходимости снизить скорость транспортировки стоков.

Несмотря на функциональные и конструкционные различия, все типы колодцев очень похожи. Их изготавливают из различных материалов.

Изначально лучшими считались камень и кирпич, сейчас каменных сооружений практически не осталось. На замену им пришли практичные и более легкие в монтаже бетонные аналоги.

Полимерные сборные конструкции собираются по тому же принципу, что и бетонные: рассчитывается количество колец, подбирается по диаметру основание и горловина

На заводах ЖБИ выпускают стандартные детали, из которых при монтаже складывают отдельные камеры: просто устанавливают отдельные элементы друг на друга, затем герметизируют швы.

Современный аналог бетонных колодцев – полимерные модели, которые представляют собой гофрированные емкости и отличаются особой прочностью и герметичностью.

Советы по выбору

Чтобы не ошибиться с выбором, нужно учесть следующие моменты:

  • если суточный объем стоков не будет превышать одного кубометра, то нет смысла тратиться на дорогие многокамерные модели. Дешевый однокамерный отстойник вполне справится с такой задачей;
  • при непостоянном проживании в загородном доме или на даче можно применять септики небольшого объема. За время отсутствия хозяев сточные воды успеют самоочиститься;
  • для коттеджа с постоянным проживанием лучше всего подходят самые совершенные в техническом плане модели. Затраты на оборудование будут полностью компенсированы удобством обслуживания и надежностью всей системы.

Как соорудить из кирпичей

Смотровые колодцы можно соорудить из кирпича, железобетона и пластика.

В зависимости от используемого материала, техника выполнения будет разной.

Сейчас существует большой ассортимент материалов для строительства, так что технологии применяются разные.

Гидротехнические сооружения можно построить различными способами.

Самым популярным материалом для строительства резервуаров является кирпич. Он считается традиционным вариантом.

Его надежность и качество не вызывают сомнений, так как проверены уже десятилетиями. Из кирпича получится отличный водопроводный колодец, который будет служить долгое время.

Когда наемными службами или государственными органами строятся сети централизованного водоснабжения, применяется другой материал, а вот при строительстве частных отделов сети частники обычно применяют, как раз, именно, кирпич.

Места, где будут располагаться сооружения гидротехнического назначения, должны быть запланированы заранее. Разрабатываются траншеи и выкапываются котлованы в специальных местах, чтобы их потом установить.

Итак, требуются следующие действия:

  • Сначала нужно выровнять поверхность, потом ее уплотнить, а дальше засыпать смесью из гравия и песка.
  • На дне заливается железобетонная плита. Она может быть как с армированием, так и без него.
  • Необходимо соорудить стены колодца. Для этого делается кирпичная кладка, причем учитываются все отверстия, где будут входить и выходить трубы. Обычно, применяется кладка в половину кирпича. Делается стандартная перевязка всех слоев.
  • Стены накрываются крышкой из бетона. Обязательно должен быть люк, где располагается отверстие.
  • Осуществляется наружная гидроизоляция.
  • Нужно засыпать оставшиеся места вокруг.

Когда сооружаются отверстия, необходимо учитывать параметры самих стаканов, а не труб. Места, где вводятся трубы (как согнуть полипропиленовую в домашних условиях) в колодец, обязательно требуется покрыть гидроизоляцией.

Этот метод имеет определенные недостатки.

  1. Во-первых, само строительство будет дорогим, так как кирпич немало стоит.
  2. Во-вторых, весь процесс трудоемкий из-за того, что нужно положить каждый ряд в кладке.
  3. В-третьих, все это отображается на сроках строительства.

Элементы смотровых колодцев

Для начала стоит оговориться, что все виды подобных колодцев, безусловно, имеют общие черты. Какие именно? Прежде всего речь идет о строении колодца. Так, его неотъемлемыми элементами являются:

  • Лоток.
  • Днище.
  • Горловина.
  • Шахта.

Сам по себе смотровой колодец представляет собой шахту или камеру. Обычно сооружается шахта. Но если есть следующие условия, то проектируется камера:

  1. Входящая и выходящая трубы различаются диаметром.
  2. Трубопровод резко меняет наклон.
  3. Меняется направление потока воды.
  4. Боковые ветки трубы соединяются в одну.
  5. На прямых участках канализационной трубы также проектируется камера, а не шахта.

Трубопровод подсоединен непосредственно к лотку колодца. Причем высота лотка совпадает с диаметром входящей и выходящей трубы. А сам лоток — это монолит из бетона, по сути, это место соединения труб. Дно смотрового колодца состоит из бетона, который заливается на слой щебня. А вот горловина колодца – всегда универсальна. Ее размер равен 700 мм.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
