Выбираем расширительный бак для отопления: 5 рекомендаций

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них. Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

  • Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
  • Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Для чего нужен расширительный бачок

В зависимости от погодных условий и климатического режима в помещении, теплоноситель, который циркулирует по трубам отопления, нагревается в большей или меньшей степени. При интенсивном прогреве он расширяется и образует излишний объем, который может создать давление, превышающее максимально допустимое для работы системы. Установка в отопительную магистраль расширительного бачка как раз и нужна для временного удаления этих излишков жидкости.

Закрытая система отопления с установленным расширителем

Двухконтурный котел обычно имеет свою собственную емкость для отвода теплоносителя, вместимости которой вполне достаточно для среднестатистических условий работы.

Но если в вашем доме много отапливаемых помещений, а в качестве батарей хотя бы в некоторых из них используются металлические трубы, то жидкости в нормальном режиме требуется гораздо больше, а значит и увеличение объема при расширении будет более ощутимым. Поэтому встроенного расширительного бачка может не хватить, и тогда потребуется установка дополнительного резервуара.

Разновидности

В зависимости от конструкции делятся на открытые и закрытые.

Открытые

Это резервуары цилиндрической или прямоугольной формы, которые монтируются в верхней точке системы отопления (зачастую на чердаке). Ёмкость подключается к водопроводу для пополнения запаса воды и к канализационной системе для отвода лишнего теплоносителя.

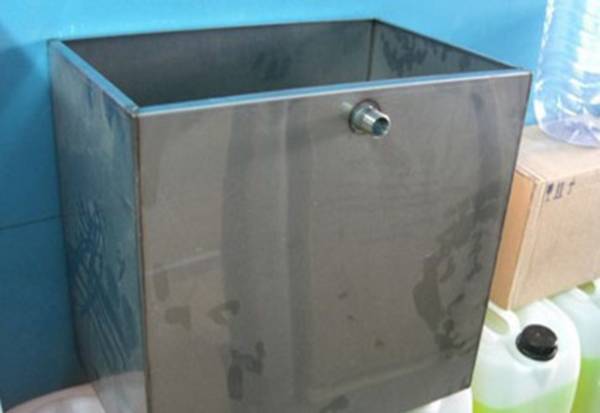

Фото 1. Расширительный бачок открытого типа. Агрегат прямоугольной формы, установлен в верхней точке системы отопления.

Минус данной разновидности оборудования в том, что отсутствует автоматическая регулировка уровня воды. Придётся контролировать количество жидкости в ней визуально, а чтобы добавить воду, открывать вентиль перед входным патрубком. Ещё одно неудобство — сложный монтаж, ведь бак обладает немалым весом, а его придётся поднимать на чердак. Из-за описанных нюансов этот тип оборудования был почти вытеснен баками закрытого типа.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Рекомендуем: Карбоновый теплый пол: чем отличается от остальных

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытые

Конструкция шаровидной или овальной формы с двумя камерами внутри: одна для воздуха, а другая — для воды, поступающей из системы отопления. Они отделены друг от друга мембраной, которая представляет собой резиновый резервуар в виде мешка, способный расширяться и сжиматься.

При поступлении воды в первую камеру мембрана растягивается и воздух из второй камеры выходит через специальный клапан. При остывании жидкости мембрана начинает возвращаться в изначальное положение и выдавливает воду обратно в систему отопления.

Фото 2. Достаточно простое устройство расширительного бака закрытого типа. Стрелками указаны составные части.

В зависимости от вида мембраны, различают два типа закрытых расширительных резервуаров:

  1. Оснащённые несъемной диафрагменной мембраной

Конструкция отличается большой прочностью за счёт изготовления способом холодной штамповки. К тому же баки этого типа обладают антикоррозионной защитой поверхности с внешней и внутренней стороны. Полость бака разделяет на две камеры эластичная мембрана. Теплоноситель поступает из системы в нижнюю камеру. Когда мембрана займёт нужное положение, — окажется на поверхности жидкости, — устройство готово к работе.

  1. С фланцевым крепежом

Мембрана присоединяется к входному патрубку посредством фланцевого крепежа, что позволяет заменять изношенную мембрану на новую. Теплоноситель находится внутри мембраны и не соприкасается со стенками бака, что даёт возможность не прибегать к антикоррозионным мероприятиям.

Расширительные резервуары закрытого типа часто монтируются рядом с котлами отопления. Второй вариант — установка возле бойлера, если планируется монтаж двухконтурной отопительной системы, предусматривающей горячее водоснабжение.

Разновидности экспанзоматов: что это такое и как правильно подобрать

Существует два вида экспанзоматов:

  • открытые;
  • закрытые мембранные.

Открытый

Открытый — цилиндрическая ёмкость с подведенным к ней трубопроводом. Монтируется в самой высокой точке отопительного контура — под потолком, на крыше или чердаке. Крышка нужна для исключения попадания внешнего мусора в систему, других функций она не несет.

Вода в баке такого вида испаряется и периодически требуется ее долив. Если доступ затруднен, монтируется автоматизированный контроль уровня жидкости. Подводятся дополнительные трубы с запорным краном для воды, а также патрубок для отвода лишней жидкости в случае переполнения. Переливной шланг выводят в канализацию или просто наружу через стену.

Фото 1. Цилиндрический экспанзомат открытого типа отличается простотой в монтаже и эксплуатации, экономичен.

Плюсы — простота установки и обслуживания, независимость от электрической сети, дешевизна конструкции. Имея необходимые навыки, можно изготовить самостоятельно из листов стали.

Минусы — редко вписывается в дизайн при установке внутри помещения; требует обязательного утепления в случае расположения снаружи; ускоряет процесс коррозии трубопровода (от постоянного контакта воды с воздухом); не подходит для отопления электрокотлом.

Справка! Месторасположение бака в системе должно быть удобным для его обслуживания. При установке самодельной конструкции вероятность неправильной состыковки патрубков существенно повышается. Бак крепится только после того, как монтаж контура завершен.

Закрытый

Закрытый экспанзомат (мембранник) представляет собой герметичную емкость с эластичной прокладкой-мембраной внутри, которая делит резервуар на две части — гидрокамеру и пневмокамеру. Стабилизация давления до необходимого уровня происходит за счёт изменения местоположения мембраны в бачке.

Фото 2. Закрытый экспанзомат в виде герметической емкости, разделен внутри мембраной на две части.

При нагреве жидкости в системе отопления излишек теплоносителя поступает в гидрокамеру. Под воздействием напора перегородка уменьшает размер пневмокамеры. Содержащийся в ней газ сжимается и давит на гидрокамеру. Происходит компенсация давлений в двух отделах, и комплекс снова приобретает равновесие. При уменьшении напора жидкости в трубопроводе происходят противоположные процессы.

Устанавливать экспанзомат нужно на обратную магистраль трубопровода, для оптимальной работы системы насосного оборудования. Расположение насоса — между котлом и баком.

Виды мембраны

Мембрана бывает двух видов:

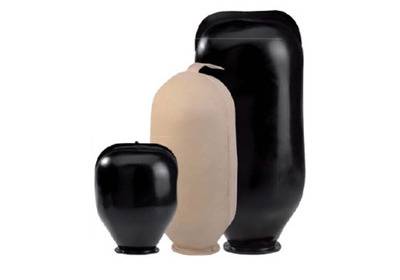

  • Баллонная — сменный элемент, что является неоспоримым плюсом. Чаще всего изготавливается из технологичной резины. При появлении трещин, фланцевое крепление перегородки делает замену простой и быстрой. Это значительно удешевляет ремонт конструкции.
  • Диафрагменная — несъемная перегородка, способная стабилизировать невысокие перепады давления в трубопроводе. Изготавливается из эластичного полимера или тонкого металла. При выходе из строя мембраны такого вида замене подлежит весь экспанзомат.

Плюсы закрытых резервуаров — при возникновении аварийных перегрузок мембрана разрывается, сохраняя целостность дорогостоящей технической конструкции.

Изоляция теплоносителя от атмосферных потоков увеличивает срок службы отопительного контура; используются трубы меньшего диаметра, что удешевляет конструкцию.

Защита элементов отопления осуществляется за счет комплектации клапанами безопасности.

Минусы — немалые размеры в помещениях с большой площадью, повышенные требования к конструкции.

Внимание! Во время работы комплекса масса мембранника увеличивается, поэтому место крепления должно быть несущим. Там, куда врезается бак необходимо установить группу безопасности с манометром, контролирующую перепады давления в баке

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

  • «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
  • выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
  • особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

  • наполненность бачка на две третьих при нормальном состоянии;
  • увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
  • уход жидкости из бачка при снижении температуры;
  • стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

  • для соединения расширительной трубы, через которую вода наполняет бак;
  • при стыке переливной, для выливания излишков;
  • при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
  • для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
  • запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак. Достоинства:

Достоинства:

  • Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
  • Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
  • Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
  • Среднерыночная цена, благодаря вышеизложенным фактам.

Недостатки:

  • Малопривлекательный внешний вид, без возможности скрыть толстостенные громоздкие трубы за декоративными панелями.
  • Низкий КПД.
  • Использование воды, в качестве теплоносителя. При других антифризах испарение происходит быстрее.
  • Резервуар не герметичен.
  • Необходимость постоянного добавления воды (раз в неделю или раз в месяц) из-за испарения, которое, в свою очередь, влияет на завоздушивание и нормальное функционирование отопительной системы.
  • Присутствие воздушных пузырьков приводит к внутренней коррозии элементов системы и снижению срока эксплуатации и теплоотдачи, появлению шума.

Сколько литров воды в трубе диаметром 50, 32, 20, 16 мм (длиной 1 метр)?

Объем теплоносителя в различных трубопроводах, таких как полиэтилен низкого давления (ПНД труба) полипропиленовые трубы, металлопластиковые трубы, стальные трубы, необходимо знать при подборе какого либо оборудования, в частности расширительного бака.

К примеру в металлопластиковой трубе диаметр 16 в метре трубы 0,115 гр. теплоносителя.

Вы знали? Скорее всего нет. Да и вам собственно зачем это знать, пока вы не столкнулись с подбором, к примеру расширительного бака.Знать объем теплоносителя в системе отопления необходимо не только для подбора расширительного бака, но и для покупки антифриза. Антифриз продается в неразбавленном до -65 градусов и разбавленном до -30 градусов виде. Узнав объем теплоносителя в системе отопления вы сможете купить ровное количество антифриза. К примеру, неразбавленный антифриз необходимо разбавлять 50*50 (вода*антифриз), а значит при объеме теплоносителя равном 50 литров, вам.

Для того, что бы узнать, какой объем жидкости в одном метре трубы, существуют специальные таблицы, в том числе прилагаемые к трубам. К примеру, в одном метре трубы с внутренним диаметром тринадцать целых и две десятых миллиметра, жидкости будет в объёме ноль целых, сто тридцать семь тысячных литра. А вот к примеру у трубы с внутренним диаметром порядка семидесяти миллиметров, объем жидкости составит порядка четырех литров. Таким образом, зная протяженность трубопровода можно получить итоговое значение, перемножив объем жидкости приходящейся на один метр трубы, на всю длину трубопровода. Так же следует учесть, что помимо трубопровода, жидкость в системе содержится и в радиаторах, коллекторах, и прочих агрегатах и арматуре.

Чтоб узнать количество воды в трубе можно конечно высчитать площадь, потом объём и потом посчитать сколько её там всего, но можно поступить гораздо проще.

Нужно знать какая у вас труба и её.

Иногда требуется рассчитать количество воды, которое находится в трубе отопления или в трубе водоснабжения, либо просто рассчитать объём трубы. Так вот труба представляет собой геометрическую фигуру — цилиндр, только большой высоты, в случае с трубой это длина. Чтобы посчитать сколько воды находится в трубе, нужно воспользоваться формулой вычисления объёма цилиндра. Вычисляется объём цилиндра по следующей.

Широкое применение металлопластиковых труб в бытовых системах водоснабжения и отопления стало возможным благодаря уникальной конструкции, совмещающей в себе положительные черты металлических и пластиковых труб одновременно.

Металлопластиковые трубы – технические характеристики которых, несмотря на популярность изделий, знакомы далеко не каждому, отличаются высокими антикоррозионными свойствами, гибкостью и остаются при этом все такими же прочными. В данной статье мы дадим более подробную характеристику металлопластиковым трубам, опишем их строение и особенности использования.

Металлопластиковые трубы и фитинги для их соединения

Конструкция металлопластиковых труб

Состав труб из металлопластика

В качестве основы металлопластиковой трубы выступает внутренний слой полиэтилена, который придает трубе прочность и выполняет несущую функцию.

К нему посредством клеевого состава прикрепляется слой алюминиевой фольги, препятствующий диффузии.

Правильно определиться с диаметром труб для внутреннего трубопровода не менее важно, чем с материалом для труб. Ведь недостаточный диаметр труб вызывает турбулентность (извилистость) течения воды в них

Как следствие, движение воды в трубе будет сопровождаться сильным шумом, а на её внутренней поверхности в большом количестве будут откладываться известковые отложения.

Необходимо знать, что два метра в секунду – это предельная скорость движения жидкости в водопроводной системе. От этого и нужно отталкиваться в расчётах при выборе диаметра труб для водопровода. Исходя из этого и определяют следующие основные зависимости.

Как длина трубопровода влияет на выбор диаметра труб?

• Если длина трубопровода меньше десяти метров, то диаметр труб размером 20 мм будет достаточен.• Протяжённость трубопровода более тридцати метров предполагает использование труб — диаметром 32 мм.• Для трубопровода, длина которого составляет от 10 до 30 метров, лучше использовать.

Бак в системе отопления открытого типа

В такой системе теплоноситель – простая вода – движется по законам физики естественным путём за счёт разной плотности холодной и горячей воды. Этому также способствует уклон труб. Теплоноситель, нагретый до высокой температуры, на выходе из котла стремится вверх, выталкиваемый холодной водой, поступающей из обратного трубопровода снизу. Так происходит естественная циркуляция, в результате которой и нагреваются радиаторы. В самоточной системе использовать антифириз проблематично из-за того, что в расширительном баке теплоноситель находится в открытом состоянии и быстро испаряется, имен но потому в этом качестве выступает только вода. При нагревании она увеличивается в объёме, и её излишки поступают в бак, а при остывании возвращаются в систему. Бак располагают в самой верхней точке контура, как правило на чердаке. Чтобы вода в нём не замерзала, его утепляют изоляционными материалами и соединяют с обратным трубопроводом во избежания закипания. На случай переполнения бака предусмотрен сброс воды в канализацию.

Расширительный бак не закрыт крышкой, отсюда и название системы отопления – открытая. Уровень воды в ёмкости необходимо контролировать, чтобы в трубопроводе не возникало воздушных пробок, приводящих к неэффективной работе радиаторов. Бак подключают к сети через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок. По мере заполнения системы вода достигает сигнального патрубка, на котором устанавливают

кран. Для контроля расширения воды служит переливной патрубок. Он отвечает за свободное перемещение воздуха внутри ёмкости. Для расчёта объёма бака открытого типа нужно знать объём воды в системе.

Как выбрать расширительный бак

При выборе гидротехники необходимо учесть назначение устройства, способ установки. Основными техническими параметрами является объем емкости и максимальное рабочее давление. Стоит учесть репутацию производителя, наличие официальной гарантии. Это позволит купить девайс, который прослужит 7-10 лет и обеспечит стальную работу теплового, сантехнического оборудования.

Вид расширительного бака

Выпускают открытые и закрытые расширительные баки для котлов, мембранные модели для водоснабжения. Техника отличается конструкцией, функциональностью, условиями монтажа. Емкости открытого типа устанавливают в верхней точке отопительной системы. Конструкция простая: верхняя плоскость отсутствует полностью или частично для компенсации гидравлического воздействия, в верхней части вмонтирована трубка для отвода избытка воды в канализацию. Недостатком является контакт теплоносителя с воздухом, риск, что отвод не справиться с излишком воды при гидроударе.

Закрытые комплектуются мембранами, в ёмкость дополнительно закачивается воздух под напором. Эластичная резина не допускает контакт теплоносителя с воздухом, что положительно сказывается на интенсивности коррозии в трубах, радиаторах. Мембрана компенсирует скачки давления, обеспечивает стабильность этого показателя.

Объем

Рассчитывается с учетом средней температуры и объема используемого теплоносителя. В высокотемпературных системах расширение воды после нагрева достигает 5-7%. Если объем теплоносителя 100 литров, то излишки составят 5-7 литров. Рекомендуется выбирать емкость, которая способна вместить весь этот литраж в двойном размере: 10-15 л. В системах с низкотемпературным теплоносителем процент излишков будет меньше – около 3%. При расчетах необходимо учитывать объем не только используемых радиаторов, но и труб. При наличии проблем с вычисления – выбор оборудования лучше доверить теплотехникам.

Способ установки

Выпускают модели с вертикальным и горизонтальным монтажом. Выбор зависит от назначения устройств. Если нужен запас воды – то преимущество у вертикальной компоновки. Такие модели занимают мало места, а в каталогах производителей десятки моделей с разным функционалом. При вертикальной конструкции более простой отвод воздуха при компенсации давления. Горизонтальные модели больше подходят для небольших загородных домов и дач.

Максимальное рабочее давление

Техника должна соответствовать давлению в трубах. В частных домах это значение не велико 3-5 атмосфер. Этого достаточно, чтобы обеспечить стабильную подачу теплоносителя. При централизованном отоплении фиксируются значения до 10 атмосфер. При этом необходимо учитывать, что во время опрессовки и перебоях в работе котла возможны скачки до 13-15 атмосфер.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
