Виды пожарных лестниц: обзор 3-х видов

Испытание моделей

Методика проводимых исследований зависит от вида испытаний, которому подвергают оборудование. Ручные пожарные лестницы проходят сертификацию на стадии разработки или усовершенствования модели.

Контрольные испытания проводят при выпуске партии товара на производстве. Периодические проверки соответствия оборудования первоначальным параметрам, устраивают ежегодно, по месту эксплуатации оборудования.

Элементы подъемных конструкций тщательно осматривают и подвергают воздействию статической нагрузки. Перечень обязательных периодических испытаний ручных пожарных лестниц:

  1. визуальный осмотр, проверка конструкции на соблюдение целостности элементов, качества соединительных узлов, и соответствие изделия, заявленному производителем обозначению;
  2. измерение размеров их соответствие нормативным допускам;
  3. статическое взвешивание;
  4. испытание опорного каркаса на прочность (горизонтальное положение на опорах);
  5. испытание каркаса лестницы на прочность (установочное положение на ребро);
  6. испытание вертикальных стоек лестницы способом кручения (контрольный груз устанавливают или подвешивают поочередно, на каждую тетиву);
  7. испытание поперечных ступеней на изгиб, срез и кручение;
  8. испытание ступеней на срез;
  9. проверка усилия перемещения звеньев, ресурса и вероятности безотказной работы для выдвижных подъемных приспособлений;
  10. проверка прочности коленного механизма выдвижной лестницы;
  11. испытание крюка штурмовой лестницы на прочность;
  12. измерение усилия раскладки лестницы-палки.

Исключение из общего правила делают при проверке безотказной работы и ресурса выдвижной лестницы, которые заявлены производителем. Испытания проводят один раз в три года (сроки касаются моделей отечественного производства). Результаты испытаний фиксируют в журнале испытаний оборудования пожарной части.

Трехколенная лестница

Выдвижная лестница этого типа используется для подъема на третий этаж или крышу одно-, двухэтажного дома пожарных, доставки необходимого для тушения оборудования, эвакуации населения при невозможности ее проведения традиционными путями.

Конструкция включает в себя три колена, выполненных из однотипного металлического профиля. Кроме того, выдвижная лестница оборудована механизмом выдвигания, который отвечает также за смещение и фиксацию каждого из колен. Отдельно взятая секция состоит из двух тетив точно обозначенного диаметра, соединенных друг с другом рифлеными трубами. Каждое колено содержит по 12 ступеней, закрепленных в отверстиях стояков методом развальцовки. Торцы тетив первого и третьего колена оснащаются либо наконечниками-шипами, либо противоскользящими упорами.

При выдвижении второго колена оно продвигается между тетивами первого. После его фиксации задействуется механизм выдвигания третьей секции, которая скользит между стойками уже второго колена. Приведение лестницы в рабочее состояние производится травления веревки через блоки выдвижного механизма. Для фиксации секций в нужном положении перемещения троса прекращают, и выдвижение лестницы останавливается. Если достаточно длины второго колена, третье можно не выдвигать.

Технические характеристики выдвижной лестницы:

  • в сложенном состоянии длина 4400 мм;
  • длина раздвинутой выдвижной лестницы 10700 мм;
  • ширина между стойками – 480 мм;
  • дистанция от ступени до ступени – 360 мм;
  • максимальная нагрузка на ступень – 200 кг;
  • вес выдвижной лестницы – до 50 кг.

В зависимости от веса спасателей и эвакуируемых, одновременно на выдвижной лестнице может находиться от 1 до 4 человек.

Для установки выдвижной лестницы нужны два человека

Обзор

Изготавливают такие устройства из алюминиевого профиля. Пожарная лестница трехколенка отличается простотой конструкции и удобством в работе. Она входит в рабочий комплект технического снаряжения пожарных автомобилей, которые, в случае чрезвычайных ситуаций, и доставляют ее к месту происшествия.

Конструктивные особенности

Особенности конструкции

Выдвижная трехколенная лестница пожарная, состоит из трех однотипных колен, на которые крепятся вспомогательные детали (блоки, шестерни и др.). Длина трехколенной пожарной лестницы — 10,70 м, в рабочем положении и 4, 40 м — в транспортном.

В рабочее состояние пожарная лестница трехколенная приводится вручную при помощи специальной системы, состоящей из блоков и троса, расположенных на конструкции устройства (см. фото).

ТТХ лестница пожарная трехколенная

Принцип работы

Переноску и монтаж приспособления должно производить два человека — один из них должен страховать конструкцию от опрокидывания, удерживая ее за тетивы.

Монтаж

Второй спасатель берет в руки трос и тянет его вниз до тех пор, пока пожарная лестница трехколенная не поднимется на необходимую высоту. После этого, второе колено фиксируются крюком останова, который расположен на третьей секции лестницы.

При натянутом тросе, части беспрепятственно передвигаются друг относительно друга. При ослаблении каната пружина останова возвращает их в первоначальное положение и верхнее колено ступенями цепляется за крюк устройства.

При демонтаже приспособления, необходимо немного приподнять пролеты и снять с фиксатора (останова). Затем, придерживая канат, плавно опустить вниз секции устройства до полного складывания в транспортное положение.

Трехколенная пожарная лестница ТТХ

Требования, предъявляемые к выдвижным пожарным конструкциям

Лестница пожарная 3 х коленная

Трехколенная пожарная лестница (ГОСТ Р 53275-2009) должна отвечать следующим требованиям:

  1. Раскладывание секций устройства должно происходить плавно, без заеданий. Складывание оборудования необходимо выполнять без какого-либо инструмента, только под влиянием собственного веса.
  2. В конструкции необходимо предусмотреть ограничители выдвигания секций.
  3. Технологическая схема работы оборудования должна предусматривать в точках перехода, с одной секции на другую, совпадение шага ступеней с основным маршем.
  4. Выдвижная конструкция должна быть оборудована стандартным механизмом останова раскладываемых частей.
  5. Остаточная деформация тетив лестницы, установленной горизонтально, при испытаниях статической нагрузкой 50 кгс и контрольной нагрузкой 160 кгс, не должна быть выше 1% от общей длины конструкции.
  6. Тот же вид деформации, только установленной на ребро лестницы, под статической нагрузкой 60 кгс, также, не должен быть больше 1%.
  7. При воздействии на ступени устройства, с силой равной 360 кгс, деформация не должна быть больше 2% от ширины оборудования.
  8. Ступени, в период испытаний, должны выдерживать крутящий момент более 50 Нм.
  9. Вероятность бесперебойной работы устройства должна быть равна значению 0,98 и более.
  10. Технический ресурс для данного оборудования должен составлять 3000 и более циклов разборки и сборки конструкции.

Техническое обслуживание

Профилактический осмотр

После каждого очередного использования, на учениях или пожаре, оборудование должно быть очищено от грязи, оси блоков и стальной трос — смазаны.

Для содержания устройства в технически исправном состоянии необходимо проводить:

  • регулярные профилактические осмотры;
  • испытания;
  • техническое обслуживание и ремонт.

Инструкция проведения профилактического осмотра:

  • проверить состояние ступеней и тетив;
  • прочность крепления ступеней в тетивах;
  • наличие стенных, пластиковых или резиновых, упоров;
  • обследовать затяжку болтовых соединений;
  • проверить состояние осей и блоков;
  • исследовать прочность заделки концов троса;
  • осмотреть механизмы подъема и сборки устройства.

Лестница металлическая пожарная: как красить

Многим будет интересно, каким цветом и составом красить пожарную лестницу. Покраска ПЛ необходима для защиты конструкции от ржавчины. История сообщает, что еще во времена советского союза пользовались эмалью ПФ-115. Сегодня используют покрытие цинком или специальные эмали с грунтом. Может использоваться зарубежный красящий материал, а может и отечественный.

К преимуществам покрытия специально эмалью можно отнести:

  1. Устойчивость к ржавчине.
  2. Простота в использовании.
  3. Высокое качество покрытия.

Если расстояние до ПЛ не отличается большой длиной, то в работе по окрашиванию может применяться телескопическая лестница стремянка. Сегодня купить краску и любое пожарное оборудование можно в любом городе, и Салават конечно, не исключение.

Рекомендации по материалам

Все элементы эвакуационной лестницы выполняются только из огнестойких исходников. Но если внутренние конструкции чаще всего сооружаются из бетона (железобетона) с металлическими перилами, то лестницы 3 типа выполняются обычно из металла.

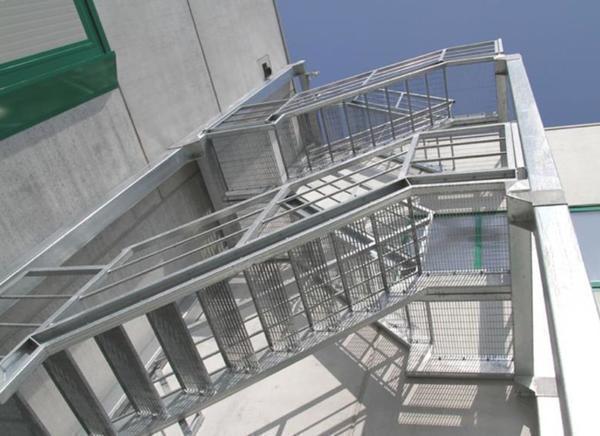

Маршевая лестница 3 типа используется для эвакуации населения

Несущие элементы конструкции чаще всего делаются из балок, швеллеров, уголка. А вот для настила имеются несколько вариантов материала.

  • Прессованная решетка. Считается оптимальным выбором для оборудования наружной лестницы в многолюдных комплексах, поскольку такой настил наименее подвержен обледенению.
  • Листовой просечно-вытяжной лист тоже весьма востребован в российских климатических условиях, так как препятствует накоплению снега и, опять-таки, препятствует обледенению.
  • Лист с насечками более эстетичен, не дает при эвакуации скользить обуви, но стоит дороже прочих материалов.
  • Арматура – самый бюджетный вариант оборудования ступеней наружной лестницы. Там, где не требуется выдерживать дизайн фасада, используют именно его.

Все перечисленные способы выполнения настила обеспечивают безопасное пользование пожарной лестницей.

Ограждения на конструкции тоже представлены в ассортименте.

  • Арматурные перила. Самые недорогие, используются широко и охотно.
  • Стандартные перила. Выполняются из черного лома, стоят чуть дороже предыдущего варианта, выглядят несколько лучше, так что по популярности занимают первое место.
  • Ограждение из нержавейки. Отличаются повышенной сопротивляемостью агрессивным воздействиям со стороны окружающей среды, имеют наиболее эстетичный вид. Но стоят дороже и применяются обычно при оборудовании пожарными лестницами торговых центров и офисных зданий.

Эвакуационные пожарные конструкции могут быть дополнены и другими элементами, которые не являются обязательными, но положительно сказываются на их эксплуатационных качествах и безопасности пользования. К ним относятся защитный навес над верхней площадкой, заслоняющий ее от осадков. Выполняется из поликарбоната либо профнастила, которые отличаются хорошими огнестойкими показателями. В некоторых случаях возникает необходимость заграждения боковин лестницы. Оно монтируется из поликарбоната, кирпича или стеклопакета.

Помимо правильного сооружения эвакуационной лестницы в соответствии с требованиями пожарной безопасности, ее нужно еще и правильно эксплуатировать. Так, категорически запрещается любым образом запирать двери на лестничные клетки. А саму конструкцию нужно регулярно проверять на целостность, для чего приглашаются эксперты из соответствующих организаций.

Требования к устройству и размещению лестниц 3-го типа

Противопожарные требования к устройству эвакуационных наружных открытых лестниц (лестниц 3-го типа) приведены в СП 1.13130.2020 и СП 118.13330.2012.

В частности, устанавливает, что лестницы 3-го типа следует:

o   выполнять из негорючих материалов (кроме лестниц зданий V степени огнестойкости;

o   размещать, как правило, у глухих (без световых проемов) частей стен класса пожарной опасности
Нажмите для перехода на ПожВики не ниже К1 с пределом огнестойкости не ниже REI(EI)30 (для частей стен зданий V степени огнестойкости предел огнестойкости и класс пожарной опасности не нормируется);

o   оборудовать площадками на уровне эвакуационных выходов;

o   оборудовать ограждениями высотой не менее 1,2 м (это требование дополнительно изложено и );

o   располагать таким образом, чтобы расстояние от любой точки проекции указанной лестницы на уровень земли составляло не менее 1 м до проекции любых оконных проемов (подобное требование, хотя и в несколько измененном виде, дополнительно изложено).

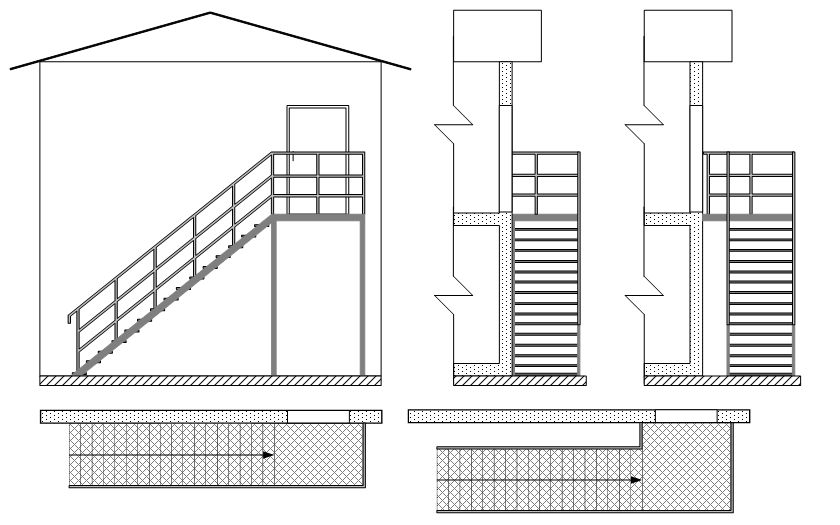

Рис. 2. Пример размещения лестницы 3-го типа у глухой стены

Рис. 3. Пример размещения лестницы 3-го типа у стены с оконными проемами

Предел огнестойкости для оконных и дверных проемов, ведущих на площадки таких лестниц из коридора, а также из помещения, в случае, если лестница 3-го типа предусмотрена для эвакуации только из этого помещения, не нормируется ().

Помимо вышеперечисленного в соответствии с лестницы 3-го типа должны иметь:

o   поручни с двух сторон;

o   решетчатое или перфорированное покрытие ступеней и площадок;

o   ступени и горизонтальные площадки, обеспечивающие свободное удаление осадков.

Требования пожарной безопасности к ограждению лестниц и лестничных клеток

Пожарная безопасность на объекте

Стоит отметить, что последние перечисленные требования являются обязательными только для эвакуационных наружных открытых лестниц, устраиваемых в зданиях общественного назначения. Однако, ввиду рациональности требований, целесообразно соблюдать их во всех случаях.

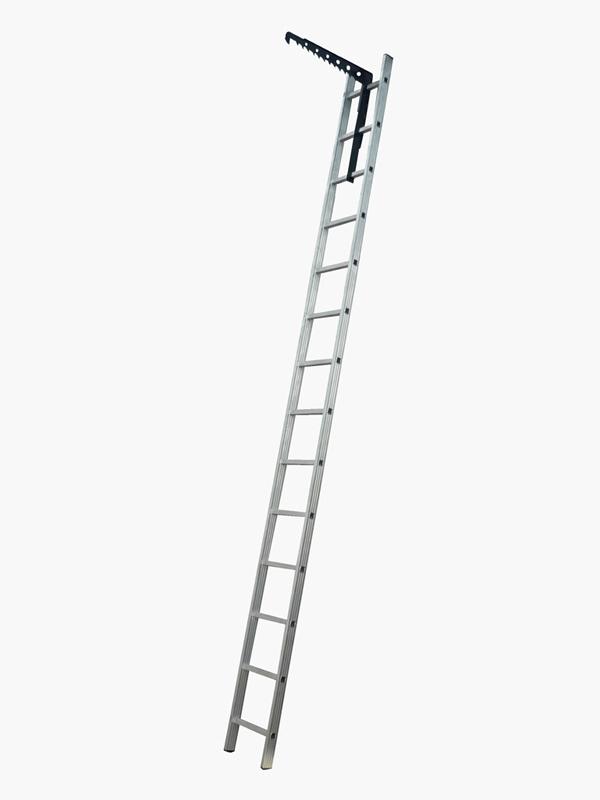

Штурмовая лестница (штурмовка)

Штурмовая лестница (ЛШ) (в просторечье (сленг) – «штурмовка») – это лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных опорными ступеньками и оборудованная крюком для подвески на опорную поверхность.

Лестницы могут быть изготовленными из дерева или металла.

Лестница штурмовая (лестница-штурмовка) деревянная

Лестница штурмовая (лестница-штурмовка) деревянная

Лестница штурмовая (лестница-штурмовка) деревянная

Лестница штурмовая (лестница-штурмовка) металлическая

Назначение ЛШ

Предназначена для подъема пожарных по наружной стене на этажи зданий и сооружений, для обеспечения работ при вскрытии кровли на крутых крышах, а также для учебно-тренировочных занятий и соревнований. Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей.

Применение штурмовой лестницы

Устройство и схема ЛШ

Схема штурмовой лестницы

1 и 4 – тетивы; 2 и 5 – ступени; 3 и 6 – металлические стяжки; 7 – крюк

Тетивы 1 и 4 лестницы соединены тринадцатью ступенями 2 и 5. Кроме того, они в пяти местах стянуты металлическими стяжками 3 и 6. На трех верхних ступенях закреплен крюк 7. Нижние концы тетив заостренные.

Стальной крюк, при помощи которого подвешивают лестницу, имеет хвостовую и консольную части. В хвостовой части для уменьшения деформации ступеней приварены коробчатые втулки. Для уменьшения массы крюка в его консольной части высверлены отверстия, повышение жесткости крюка достигается приваренными продольными металлическими плоскостями (ребра жесткости).

Форма крюка обеспечивает по всей длине равную прочность его конструкции при действии изгибающих усилий, а зубья предотвращают скольжение по опорной плоскости.

На внутренней стороне деревянных лестниц с обеих сторон ступеней проложены в пазах стальные канатики, закрепленные за верхнюю и нижнюю стяжки. Канатики предназначены для предотвращения несчастных случаев при изломе тетив. На нижних концах тетив установлены башмаки, а на верхних-наконечники.

Металлические лестницы изготавливаются из алюминиевого сплава Д16Т.

Характеристики ЛШ

Длина лестницы, мм:4100
Ширина, мм300
Вынес крюка, мм650
Расстояние между тетивами, мм250
Шаг между ступенями, мм340
Масса, кг, не более10

Испытание ЛШ

Порядок испытания лестницы штурмовой

Один раз в год и после каждого ремонта ЛШ должна испытываться. Перед использованием их на соревнованиях на них предоставляются акты проверки. Запрещается использовать лестницы, имеющие неисправности, повреждения основных частей или такие, которые не прошли испытаний.

Внешним осмотром у лестницы-штурмовой проверяется состояние крюка и страховочных тросов деревянной лестницы. Крюк не должен быть искривленным и шататься. Страховочный трос должен быть целым и находиться в пазах тетив.

Испытания на прочность лестницы-штурмовой состоит из двух частей: испытание тетивы и крюка.

При испытании на прочность тетив лестница-штурмовой подвешивается на 2-3 зубах крюка, расположенных ближе к тетивам. К середине ступени посередине лестницы прикладывается нагрузка (2,0±0,1) кН ((200±10) кгс). Лестница выдерживается под действием указанного нагрузки в течение (130±10) с, после чего нагрузка снимается.

При испытании на прочность крюка лестница-штурмовой подвешивается за большой зуб крюка. В обоих тетив на высоте второй ступени снизу прикладывается нагрузка (1,6±0,05) кН ((160±5) кгс). Лестница выдерживается при указанном нагрузке в течение (130±10) с, после чего нагрузка снимается.

После испытаний лестница-штурмовая не должна иметь остаточной деформации, повреждений деталей и трещин крюка, что определяется визуально. Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.

Полезная информация и характеристики лестницы П1

Лестницы в привычном представлении – это маршевые конструкции с красивым или простым ограждением, а также винтовые варианты для жилищ в стиле техно и хай-тек. На самом деле лестничных конструкций существует множество, и некоторые из них имеют весьма специфическое назначение. Например – пожарная лестница П1.

Что такое пожарные лестницы

Пожар – одно из самых разрушительных опасных бедствий, особенно в многоквартирных зданиях. Чтобы снизить угрозу гибели людей, каждое сооружение перед сдачей и позже проходит экспертизу, где проверяется выполнение всех противопожарных требований. Лестничные конструкции – одно из непременных условий обеспечения безопасности.

Речь идет не об обычных маршевых сооружениях, а о тех, которые предназначены для срочной эвакуации людей и обеспечения доступа спасателям в тех случаях, когда основные пути перекрыты огнем или дымом. Технические характеристики их регламентирует ГОСТ, что не позволяет изготовителям или учреждениям сэкономить на материалах, тем самым увеличив риск получения травмы или гибели.

Различают 2 вида конструкции по их расположению:

  • внутренняя – размещается внутри здания. Изготавливается из бетона и металла и покрывается огнеупорной краской. Для перил применяют вещества, не выделяющие при плавлении или горении токсичных соединений;
  • внешние – устанавливаются снаружи, изготавливаются из стали, которая проходит коррозийную обработку. Чтобы облегчить конструкцию, применяют перфорированную сталь.

По конструкции различают 2 вида пожарных лестниц:

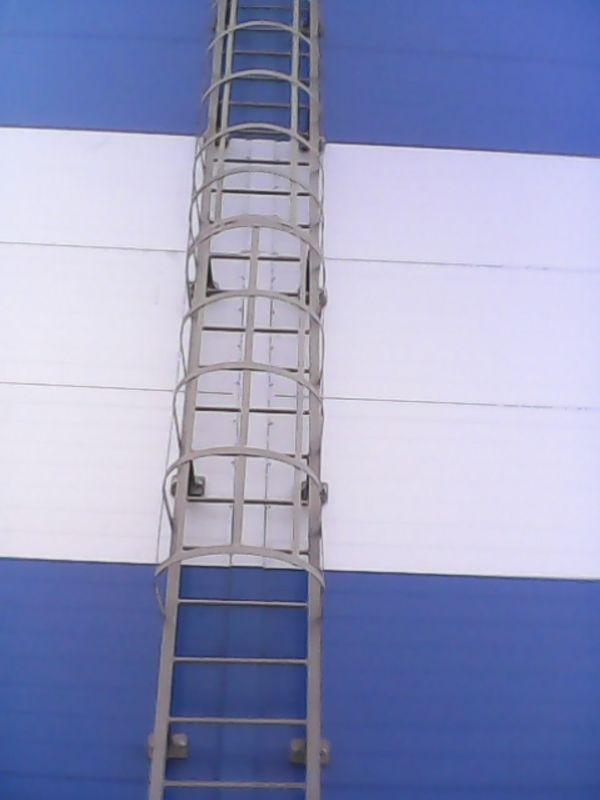

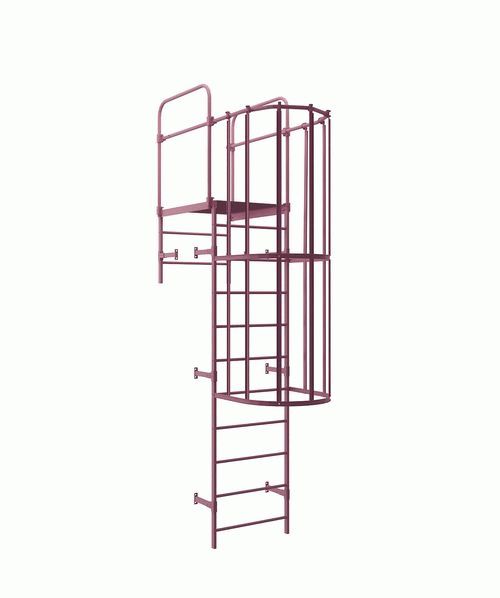

  • лестница типа П1 – вертикальная конструкция, представляет собой две параллельные тетивы, соединенные опорными ступенями. Устанавливается П1 вблизи аварийных и эвакуационных выходов. Различают подвид П1-1 – модель, не имеющая ограждений и подвид П1-2 – с ограждениями;
  • маршевые конструкции – П2, здесь ограждения обязательны.

Размеры конструкций

ГОСТ четко регламентирует допустимые параметры изделий. Отклонения не допускаются.

Размеры маршевой модели таковы:

  • ширина ступени не менее 25 см,
  • ширина проступи – не менее 90 см;
  • высота ограждений составляет 90 см.

Параметры вертикальной П1:

  • ширина проступи – не менее 60 см для модели типа -1-1 и не менее 80 см для модели П1-2. Если конструкция имеет ограждения, то при ширине менее 80 см велика вероятность застревания;
  • длина балки должна составлять не менее 30 см;
  • дистанция между последней ступенькой П1 и землей должна быть не более 1,5 м. Иначе спуститься с нее будет сложно неподготовленным людям;
  • ограждение в П1-2 заканчивается на расстоянии не менее 2,5 м от земли.

П1 может иметь в длину не более 6 м. Если расстояние между площадками больше, то установляется П1-2.

Пожарные лестницы типа П1: характеристики

Такого рода конструкции имеют точно выверенные параметры, отступления от которых недопустимы. Ошибки и недочеты здесь оборачиваются травмами. Чертежи для таких изделий изготавливаются в соответствии со всеми требованиями. На фото – образец чертежа П-1.

  • Вертикальные конструкции закрепляются на фасадах и обязательно имеют выход на крышу. Прямоугольные площадки на таких участках должны иметь длину не менее 80 см.
  • При перепаде высоты кровли более 1 м, на таком участке тоже применяется лестница П1-1. При перепадах высоты кровли более 6 м устанавливается П1-2. При разнице в высоте более 20 м монтируется маршевая конструкция.
  • Нижняя часть конструкции может быть выдвижной при условии, что обеспечивается надежная фиксация. На чертежах такая особенность отображается.
  • Изготавливаются конструкции из металла, бетона и железобетона. Металлическая лестница П1-1 и П1-2 покрывается защитным покрытием – огнеупорной краской, чтобы предупредить коррозию и деформацию металла при пожаре. Класс покрытия ‒ не менее чем 5 класса.
  • Сварные швы на металлических конструкциях должны быть очищены и отшлифованы. Заусеницы, острые края не допускаются.

  • На самих балках и при их заделке в стену трещин не допускаются.
  • Минимальная нагрузка на ступень – 180 кг.

Конструкции подвергаются испытаниям при изготовлении и при сдаче в эксплуатацию здания. Кроме того, испытания повторяют каждые 5 лет, а визуальный осмотр осуществляют каждый год.

Возможные неисправности

При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:

  • Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
  • Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
  • Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.

Это интересно: Ручной пожарный ствол TFT G — Force

Часто задаваемые вопросы

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Что такое пожарная лестница 3-го типа

Нормами пожарной безопасности все лестничные конструкции подразделяются на 3 разновидности.

  • Лестницы 1 типа сооружаются внутри здания. Они ограждены стенами и имеют выход на лестничную клетку каждого этажа.
  • Лестницы 2 типа также являются внутренними, но проходят отдельно от стен.
  • Эвакуационная лестница 3 типа устанавливается снаружи здания.

Если конструкции первых двух типов могут использоваться и в качестве основного либо запасного выхода, то последний вариант предназначен исключительно для эвакуации людей во время форс-мажорных обстоятельств (в первую очередь пожара) и для подъема на верхние этажи спасателей.

Испытания и проверки, обслуживание

Пожарная лестница, находящаяся снаружи, согласно требованиям, перед эксплуатацией должна подвергаться соответствующим испытаниям с помощью спецоборудования, применяемого для этих целей

Обращаем внимание на то, что эти испытания могут проводить только лишь сертифицированные организации, обладающие соответствующими специалистами и документацией. А также пожарная лестница в любом из современных строений подвергается постоянным осмотрам и соответствующему нормам техническому и профилактическому обслуживанию, своевременному ремонту и обслуживанию

При выборе чертежа, расчете, обустройстве и монтаже таких важных устройств безопасности, как правило, экономия не допускается. Наружные лестницы, и вертикально размещенные, и с маршевыми конструкциями, должны быть изготовлены согласно ГОСТам, а проведение их регулярных испытаний с проверками дает гарантии безопасной эвакуации жильцов, когда возникают чрезвычайные ситуации

Следует обратить внимание также и на то, что при несоблюдении технологий в производстве и монтаже лестниц становится реальным привлечение владельцев строений к соответствующей законодательству ответственности – сперва административной. А в случае, ставшем причиной для травматизма или повлекшем за собой гибель людей – уголовной

Стационарные

В многоэтажках часто устанавливается стационарная пожарная лестница

Эти пожарные лестницы представляют собой стационарные объекты, являющиеся самыми надежными конструкциями, предназначенными для спасения людей в случаях возгорания жилого дома или на производстве. Несущие части каркаса, как правило, более облегченного типа, монтируются на стене с помощью стальных опор.

Такого рода лестницы могут быть предназначенными для дома, за счет чего удается сэкономить существенное пространство внутри самого строения. Эти конструкции должны быть элементом любого многоэтажного объекта

Поэтому важно, чтобы они были надежными. Испытания стационарных пожарных лестниц данного назначения проводят специализированные компании, которые знают стандарты ГОСТа и готовы соблюдать все нормы и требования заказчиков

Сфера применения

Главной задачей стационарной пожарной лестницы, как уже оговаривалось, является эвакуация людей, например, из горящего пламени. Тоже касается и непосредственно быстрого доступа пожарных организаций к кровле зданий. То есть для работы с крышей объекта.

Конструкция

Как правило, такого характера лестницы изготавливаются из листов ПВЛ. Также в некоторых случаях может использоваться прессованный или решетчатый настил. Это позволяет решить проблему, связанную с накоплением снега, а также уборкой от обледенения. В качестве ступенек сегодня некоторые производители используют гладкий металл. Это неправильно, поскольку подобные решения чреваты травматизмом. Любая из ступенек должна обустраиваться таким образом, чтоб она не была скользкой. Лучше использовать сталь решетчатую. К тому же, данный материал не будет способствовать накоплению грязи со снегом.

На перилах стационарных пожарных лестниц запрещается размещать любые элементы декора, рекламные площади, что при возможном пожаре могут быть легко воспламеняемы, испускать токсичные соединения в воздух. Запрещается размещать также и трубопроводы с кабелями. Исключение иногда составляет электрическая проводка.

Все материалы должны обладать важнейшей характеристикой – огнестойкостью. Поэтому сегменты конструкции должны быть сооружены из определенных пожаробезопасных материалов.

Типы пожарных лестниц

Касаемо функциональности конкретно взятого здания, внешние устройства для эвакуации при пожаре бывают следующих разновидностей.

Расположенные вертикальным образом

Для этих лестниц с высотой более 6-и м должно оборудоваться круговое ограждение – в обязательном порядке. Допускается также выдвижная секция внизу конструкции. Но в рабочем состоянии должно предусматриваться ее фиксирование. Вертикальная пожарная лестница зачастую размещается и на балконах (так делают в жилых многоэтажках). Конструкции служат для того, чтоб эвакуировать жильцов в случае пожара и иных, представляющих угрозу для безопасности людей, ситуаций. Устанавливаются, как правило, прямо на балконе (и по правилам техбезопасности на нем запрещается производить остекление) – но это тогда, когда нет возможностей размещения лестниц с внешней стороны, на фасаде. Захламлять вещами и стройматериалами соответствующие элементы здания (лоджию, балкон) в месте аварийного выхода также категорически запрещено.

Лестница вертикальная с высотой меньше 6-и метров

На здании лестница свыше 6-и м высотой

Винтовые

Считаются разновидностью вертикально расположенных. Эти конструкции имеют ступени в виде клиньев, которые устанавливаются на опоре. Эксплуатируются в основном для работ по ремонту здания, для функционального доступа к месту дислокации огня соответствующих спасательных служб. В плане эвакуации жильцов считаются мало эффективными.

Винтовая

Маршевые

Конструкционно выглядят довольно несложно, складываясь из сочетаний маршей лестницы (параллельно 2 балки устанавливаются углами, оснащаясь ступеньками) плюс – площадки горизонтальные. Размещение ограждений, перил на пожарных лестницах такого типа предусмотрено в штатном порядке. Основное достоинство маршевой лестницы — ее дееспособность: она выдерживает значимые нагрузки при эксплуатации. Для строений, обладающих высотой больше 20-и метров, по требованиям ГОСТа наличие маршевых лестниц предписывается в обязательном порядке. Число маршей поэтажно определяет разновидности данных конструкций. В многоэтажках зачастую устанавливаются маршевые лестницы с минимальным числом маршей поэтажно (1-2, не больше). Здания промышленного характера оборудуются, как правило, 3-4-х маршевыми конструкциями, где имеются также и смотровые площадки. Углы наклонов рассчитываются, зависимо от соотношения между высотой и длиной пролета. По нормам он составляет от 30 до 45.

Маршевая

Типы пожарных лестниц: виды приспособлений

В соответствии с ФЗ от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», пожарными называются лестницы, которые предназначаются для обеспечения работы при пожаре и проведения спасательных мероприятий. Это определение означает, что ПЛ предназначаются для поднятия пожарных на крышу здания во время пожара, а не для эвакуации людей из здания.

По размеру устройство подразделяется на следующие виды:

  1. Вертикальная без ограждения.
  2. Вертикальная, имеющая ограждение.
  3. Спасательная маршевая.

Эвакуационные лестницы (ЭЛ) предназначаются для безопасности людей, для эвакуационных мероприятий во время пожара. ЭЛ могут быть только с маршами с углом наклона 45 градусов. Это с одной стороны, конструкция для бойцов пожарной охраны, по которой они могут протянуть пожарные рукава в здании, и могут добраться в любое место строения. С другой – типы лестниц, которые используются детьми и стариками, обеспечивают массовую эвакуацию людей до свежего воздуха и в безопасное место в короткий срок. Оборонительным рубежом от огня должны заниматься только профессиональные бойцы пожарной охраны.

Виды переносных пожарных конструкций

От конструктива оснастки зависят функции, выполняемые различными приспособлениями. Для работ на высоте пожарными расчетами используются три основных типа лестниц:

Выдвижные

Эти модели состоят из нескольких колен. В настоящее время производятся лишь трехколенные модели.

Трехколенные пожарные лестницы переносные Л 3К

Тетивы лестницы (в сечении представляющие тавр) соединяются между собой рифлеными ступенями. Верхнее и среднее колено насчитывают по 12 ступенек, нижнее — 11. В разложенном состоянии длина конструкции, как правило, составляет 10,6 — 10,7 м, в сложенном — около 4,4 м, а ее вес варьируется от 47 до 50 кг. Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 4,5 кг/м.

Регулировка длины лестницы производится перемещением колен друг относительно друга. Раскладывание трехколенки осуществляется при помощи тросов и блоков, плавно, без рывков.

Разложенные трехколенки

Конструкция должна выдерживать, как минимум, 3000 циклов раздвижения. Выдвигаемые части фиксируются специальным механизмом по всей длине лестницы с шагом, соответствующим расстоянию между ступенями.

Шаг ступенек при движении по всем коленам и при переходе между ними должен совпадать. Верхняя часть содержит упоры для установки к стене.

Модель Л-3К

От ступенек требуется стойкость к статическим нагрузкам в 360 кгс, приложенным около тетивы и циклическому крутящему моменту в 50 Нм. Вся лестница должна быть способна выдержать статическую нагрузку в 300 кгс, создающуюся тремя грузами весом не менее 100 кг, которые подвешиваются к тетивам всех колен около верхних ступеней.

Выдвижные конструкции являются универсальными, их можно использовать не только при проведении спасательных мероприятий, но и в личных хозяйствах, и на производствах. Модели, выпускаемые в России: ВМАС-92, Л-3КМ, ВПЛ, Л-3К, ЛРТМП.

Штурмовки

Тетивы этой модели жестко соединены ступенями (13 шт.). Для подвешивания конструкции на опоры, которыми могут быть подоконники или выступы на здании, лестница оборудуется крюком.

Штурмовая лестница

Предназначение лестницы — доступ на верхние этажи строений и крутые крыши. Переставляя их, можно передвигаться от одного окна к другому. Непосредственно спасение людей при помощи этой модели осуществляется лишь в крайних случаях. Перемещаться по конструкции может лишь 1 человек.

Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 2,65 кг/м. Лестницы обычно имеют длину, равную 4,1 м и массу 9 — 11 кг. Для повышения прочности лестницы между тетивами дополнительно устанавливаются металлические стяжки (в пяти местах). Производятся штурмовые модели из алюминиевых сплавов.

Модель ЛШ

Как и выдвижная, эта конструкция должна выдерживать статическую нагрузку от 360 кгс и циклический крутящий момент от 50 Нм, а в подвешенном за крюк состоянии — нагрузку в 160 кгс. Модели штурмовок: ЛШМП, ЛШМ, ЛШ.

Палка

Данная конструкция представляет собой две тетивы, которые соединены со ступенями (8 шт.) при помощи шарниров.

Металлическая лестница-палка

После сложения лестница напоминает собой палку. Области применения таких конструкций — подъем в окна первых этажей, таран для выбивания стекол в горящих строениях, носилки для транспортировки людей.

Модель ЛП

Большим преимуществом таких конструкций является их компактность и легкость в перемещении, как своими руками, так и в автомобиле.

Отношение веса лестницы к ее длине (при ширине конструкции в 250 мм) не должно быть более 3,1 кг/м. Длина конструкции обычно составляет 3,1 м, а ее масса — 9,5 — 10 кг.

Ступеньки этого приспособления должны переносить без деформаций нагрузку в 160 кгс, которая прикладывается около тетивы, а сама конструкция — 200 кгс (в разложенном положении). Обозначения лестниц-палок: ЛП, ЛПМ, ЛПМП.

Кроме перечисленных моделей используются и комбинированные, которые сочетают признаки разных типов. Некоторым особняком стоит еще один вид переносных конструкций, применяющихся для  спуска людей из здания в чрезвычайных ситуациях. Речь идет о навесных конструкциях, хранящиеся непосредственно в строениях (на фото).

Навесные лестницы пожарные переносные

Важным моментом для обеспечения безопасности при эксплуатации пожарных моделей, являются периодические испытания пожарной лестницы (проводятся в соответствии с ГОСТ Р 15.309).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
