Зачем нужен поверхностный насос

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении

Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать. Схема с дополнительным насосом

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Накопительный бак

Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.

Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.

В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.

Накопительный бак в разрезе

Конечно, у этой схемы есть и свои недостатки.

  • Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
  • Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
  • К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
  • Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.

К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

  • лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
  • он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

  • закрытый – закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
  • полуоткрытый;
  • открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.

Обзор качественных моделей поверхностных насосов

На современном рынке можно встретить массу оборудования поверхностного типа. Но не все насосы соответствуют заявленному производителем качеству. Среди наиболее качественных агрегатов следует выделить:

  • Модель UPS 25-60 180 от компании Grundfos изготавливается из качественных запчастей и обладает неплохими техническими характеристиками. Производительность модели составляет 4500 л/мин, а глубина всасывания – максимум 6 м. Агрегат может использоваться только для работы с чистой водой с максимальной температурой не более 110 °C. Компания-производитель рекомендует монтировать прибор только в горизонтальном положении;
  • Насос Вихрь ПН-850 имеет мощность в 650 Ватт и может применяться для выкачивания воды из неглубоких колодцев. Корпус бытовых насосов этой модификации производится из прочного пластика. Агрегат способен бесперебойно работать только при условии, что в воде не будет содержаться твердых частиц;
  • Модель Джамбо 60/35 П от российской компании Джилекс может использоваться для перекачивания воды с незначительным количеством твердых примесей. При этом агрегат не теряет своей рабочей эффективности. Максимальная рабочая глубина насоса составляет 8 м. Температура жидкости не должна превышать 35 °C. Этот садовый насос оснащен встроенным эжектором и прочным пластиковым корпусом.

Перечисленные модели обрели массу поклонников благодаря хорошим рабочим показателям, небольшим габаритам и простоте в обслуживании. При этом они гораздо дешевле своих рыночных аналогов.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Тип оборудованияХарактеристика

Вихревой

Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.

Центробежный

Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.

Эжекторный

Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Правила подключения

Электромонтажные работы, установку и настройку автоматики, оборудование заземления и подключение к центральной питающей сети нужно доверить электрику. Сборку механического оборудования можно проводить самостоятельно в строгом соответствие с правилами техники безопасности при работе с электроустановками.

Согласно этому документу:

  1. Не допускается эксплуатация механизма без заземления.
  2. Прибор должен быть оборудован устройством защитного отключения.
  3. Категорически запрещается ремонт и обслуживание аппаратуры при подключенном питании.
  4. Не допускается присутствие воздуха в заборной магистрали.
  5. Работа станции без воды («всухую») запрещается.
  6. Температура поступающей жидкости — +1…+50°С.
  7. оптимальная глубина всасывания — 9-10 м.
  8. Диаметр заборной магистрали должен быть больше, чем условный проход впускного штуцера.
  9. При прокладке подающего трубопровода необходимо обеспечить постоянный угол наклона оси водовода к уровню горизонта не менее 1°.

Для подключения перекачивающего насоса нужно выполнить ряд следующих технических процедур:

  1. Установить на заборной трубе обратный или приемный клапан.
  2. Подсоединить водовод к расположенному на торце корпуса механизма входному патрубку.
  3. Напорную магистраль соединить с подающим штуцером на верхней части прибора.
  4. Убедиться в герметичности системы.
  5. Заполнить всасывающую трубу и рабочую камеру насоса водой через пробку, находящуюся на верхней крышке прибора.
  6. С помощью реле давления (если такое имеется) настроить параметры автоматического отключения и включения насоса.
  7. Проверить наличие в сети напряжения 220 В (или другого по паспорту).
  8. Запустить перекачивающую станцию.

На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть видео, бурение скважины на воду своими руками.

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

Рекомендации по выбору

Чтобы безошибочно подобрать оборудование для скважины, нужно обладать некоторой технической информацией. Вначале необходимо определиться с назначением насоса. Будет ли он использоваться для удовлетворения хозяйственных нужд здания или предназначен только для того, чтобы поливать грядки на приусадебном участке. Поэтому нужно знать суточный объем воды, который потребуется для обеспечения нормального функционирования дома.

Часть параметров, касающихся приобретенного аппарата, можно узнать из технического паспорта прибора, остальные показатели, влияющие на комплектность и мощность насосной станции, придется определять самостоятельно.

Среди них:

  • глубина расположения источника;
  • диаметр выработки;
  • толщина водяного горизонта;
  • дебит скважины;
  • расстояние от насоса до самой верхней точки водозабора (этажность здания);
  • температурный режим региона, сезонность;
  • условия эксплуатации насоса (постоянно или периодически).

Поверхностные насосы

Поверхностные насосы устанавливаются на земле, вне скважины и соединяются с водным слоем трубами. У такой конструкции есть ряд преимуществ:

  • Доступ, легко произвести обслуживание.
  • Контроль, закрытое помещение с насосом, снижает возможность хищения.

Недостатки:

  • Низкие показатели по напору воды (в сравнении с порубежными насосами).
  • Шумность, установку не поставишь в дом.

Ручной насос

Знакомый с детства ручной насос-колонка, конструкция до сих пор используется. Её применяют когда нет нужды в притоке воды, достаточно периодически набрать нужное количество. Простой в эксплуатации и очень надёжный. Рабочая схема — поршень, два клапана и цилиндр, воздушный и водяной. Рычаг передаёт мускульное усилие, необходимое для подъёма воды. Полная независимость от электроэнергии, что в некоторых случаях делает единственным доступным решением.

Для функционирования необходимо пробурить абиссинскую скважину, а сверху устанавливается колонка. Наравне с полноценным насосом, монтируют и ручной, для подстраховки, на время отключения электричества.

Монтаж колонки осуществляется непосредственно на скважину (абиссинский колодец) либо через трубу, опускаемую до водного горизонта.

Самовсасывающие насосы

Бытовые насосы в качестве главного элемента используют электроприводы. Существуют модели на двигателях внутреннего сгорания, но они относятся к специализированным решениям.

Поверхностный самовсасывающий насос

Основной модуль не соприкасается с водой, поэтому не нуждается в защите, что упрощает монтаж поверхностного насоса. К воде подключаются трубами, с обратным клапаном, который срабатывает при «завоздушивании». Или рукавами, при временной установке поверхностного насоса.

Систем охлаждения не предусмотрено конструкцией, что является частой причиной поломок. На корпусе отсутствуют механизмы контроля, только кнопка включения и выключения. Для построения автономной системы придётся докупать дополнительное оборудование. Уровень создаваемого напора — 10 м, что недостаточно для домашнего водопровода. Но он может наполнять ёмкость, находящуюся в верхней части здания, из которой вода будет самотёком поступать к потребителям.

Такой насос, хорошо подойдёт для временного водоснабжения участка, системы полива.

Эта техника специально разрабатывалась для организации круглогодичного водоснабжения дома. Кроме самовсасывающего насоса, станции оснащаются гидроаккумулятором определённой ёмкости, который поддерживает необходимое давление водопроводной сети.

Механизмы управления позволяют включать станцию автоматически при падении давления в системе и выключать, при достижении необходимого уровня. Но и станции не лишены недостатков:

  • Проблема шума никуда не делась.
  • Малая производительность, не позволяющая делать забор воды с большой глубины, только до 10 м.

Современны модели некоторых производителей заключаются в полимерный корпус, что частично решает проблему шума и вибрации.

Насосные станции с эжектором

Для работы на глубинах до 25 м используют насосные станции с внутренним (инжекторным) или внешним (эжекторным) механизмом. В такой системе забора воды образуется дополнительный контур из трубы меньшего диаметра, по которой прокачивается жидкость. Так создаётся разряжение в эжекторе и повышается давление в трубе. Достаточное для водозабора на большой глубине. Но за это приходиться платить снижением производительности насоса и повышенной шумностью. Для установки в дом вам потребуется изолированное помещение.

Устройство и принцип действия поверхностного насоса

Поверхностный насос для воды должен всегда находиться вне жидкости. Если внутрь конструкции прибора просочиться вода, то агрегат выйдет из строя. Для эксплуатации насоса к нему подключают шланги, один из которых опускается в воду, а второй – подключается к трубопроводу.

Устройство поверхностных насосов состоит из прочного корпуса, расположенных в нем рабочих колес и двигателя, который приводит вал с колесами в действие. Для более плавной работы между валом и мотором находятся подшипники.

Принцип работы оборудования основан на разрежении давления. На входе в агрегат образуется перепад давления, который толкает воду внутрь насоса. В условиях полного вакуума внутри рабочих камер прибора жидкость всасывается активнее. Тем не менее, внутри шланга постоянно будет присутствовать небольшое количество воздуха. Из-за этого подача воды устройством никогда не будет максимальной. В связи с такой особенностью, поверхностные насосы никогда не применяются для работы на глубине более чем 7–8 м.


Из-за слабых возможностей агрегата и отсутствия полной герметизации его устройства, монтировать поверхностный насос следует только над водой. Для поднятия воды из больших глубин можно дополнительно использовать эжектор, который нужно опустить в воду. В процессе работы вода попадает внутрь эжектора, из-за чего на входе в насос образуется более высокое давление. Это позволяет использовать агрегат для скважины с достаточно большой глубиной.

Нюансы установки насосной станции в частном доме

Существует несколько классификаций насосных станций по механизму забора воды. Есть насосная станция с выносным эжектором. Эжектор помещается в скважине, что позволяет разместить станцию в доме из-за отсутствия высокого уровня шума.

Есть насосная станция с встроенным эжектором: способна качать воду с 8 м глубины, низкая чувствительность к загрязнениям воды мусором, но работа данной установки сопровождается высоким уровнем шума.

Исходя из типа насосной станции, установка возможно в 3 местах:

  1. Подвал: свободный доступ для обслуживания и ремонта, есть возможность сделать качественную шумоизоляцию.
  2. Отдельное здание, которое находится над устьем скважины или рядом с колодцем, но строительство такого здания влечет дополнительные затраты, т.к это здание должно быть еще и отапливаемым.
  3. Кессон – конструкция с расположением дна ниже промерзаемого уровня.

По способу подачи, вода идет через накопительный бак, имеющий объем до 100 л, который устанавливается на чердаке дома, и служащий для накопления. Из него самотеком распределяется по трубам дома, но напор воды слабый. За уровень жидкости отвечает клапан-поплавок. Данный тип является экономичным, т.к насос включается лишь для наполнения бака. С помощью гидроаккумулятора или мембранного бака, которые регулируют давление, можно разместить систему и в подвале здания, запас воды примерно 20-30 л. По источнику воды, бывают поверхностные насосы.

Насосную станцию лучше устанавливать в сухом месте

Насос, способный поднять воду с 9 м, находится на поверхности в теплом помещении, забор происходит с помощью трубы или шланга, присоединенного к нему и погруженного в источник. Насос необходимо предохранять от попадания влаги. Есть погружные насосы – имеют водонепроницаемый корпус, помещаются в воду целиком в источник глубиной более 10 м. Погружные насосы бывают скважинные и колодезные. Насосы для скважин являются центробежными, имеют высокую производительность, минус их в том, что они крайне чувствительны к различным загрязнениям воды. Колодезный насос легко установить, неприхотлив к качеству воды, но имеет малую мощность.

Выбор модели насоса

Чтобы выбор скважинного насоса оказался правильным, необходимо при поиске оборудования ориентироваться на самые важные параметры оборудования. В некоторых случаях для эффективного водоснабжения на участке необходима установка мощного насосного оборудования высокой мощности. С помощью таких устройств можно обеспечить бесперебойное снабжение участка водой. Однако следует знать, что подобные модели не из дешевых, и на их приобретение придется потратить значительные средства.

Если насос будет работать для выкачивания воды из скважины с песком, тогда придется потратиться на защиту воды от песка. А для этого нужно будет приобрести:

  • отстойники;
  • фильтры.

Точный список дополнительных аксессуаров, которые обеспечивают эффективную долговечную работу насоса, можно узнать у специалистов.

Поверхностное оборудование можно использовать для скважин, расположенных на глубине не более 20 метров. Если источник воды залегает на большей глубине, тогда лучшим решением в этом случае будет установка погружного насоса.

При небольшой глубине скважины будет вполне достаточно использования недорогой модели насоса. Перед приобретением установки необходимо определиться с целями его использования. Для обеспечения водоснабжения на участке используются одни модели насосного оборудования, а для сельскохозяйственных целей выбор делают в пользу совсем других.

Преимущества и недостатки поверхностных насосов

К достоинствам оборудования данного типа можно отнести:

  • небольшой вес и габариты;
  • легкий монтаж, который можно выполнить своими руками;
  • безопасность в эксплуатации, так как кабель электропитания не соприкасается с жидкостью;
  • длительная работа, особенно это касается поверхностного насоса с защитой от сухого хода;
  • достаточно высокий КПД для обеспечения водой всех потребностей.

К недостаткам относится:

  • чувствительность к твердым включениям;
  • высокий уровень шума;
  • ограниченная глубина источника;
  • необходимость в дополнительных действиях – заполнении системы водой перед включением.

Подобрать насос можно импортный или отечественный, в зависимости от возможностей бюджета и целей эксплуатации.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.


На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

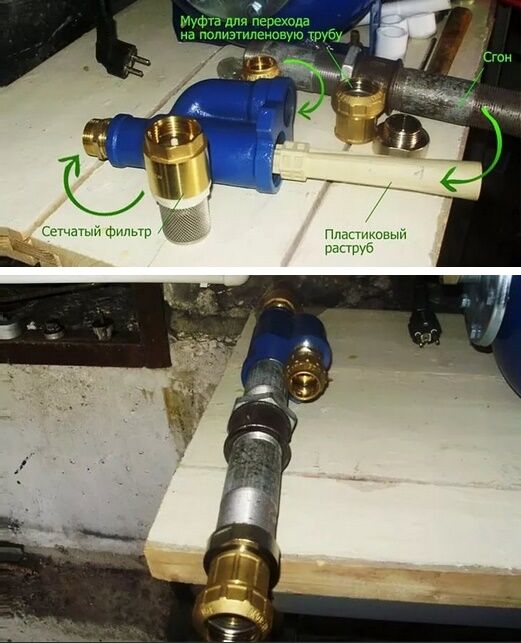

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Преимущества и недостатки

Если на участке расположен неглубокий колодец, поверхностное устройство для забора воды является наилучшим вариантом. Его преимущества:

  • небольшие габариты, соответственно, и малый вес;
  • приемлемая цена;
  • несложный монтаж;
  • простота эксплуатации;
  • постоянный доступ к прибору, возможность выполнять ремонт и обслуживание при необходимости;
  • поверхностные насосы могут работать даже на минимальной глубине, когда водяной слой равен 80 см;
  • довольно мощный напор, что обусловлено малой глубиной всасывания;
  • высокий КПД (не у всех моделей поверхностных устройств).

Недостатков у рассматриваемых насосов тоже немало. В первую очередь отмечают узкую область применения. Характеристики прибора средние, что не позволяет установить его в колодец со значительной толщиной водного слоя. Чтобы защитить поверхностный прибор от внешних факторов (снег, дождь), необходимо располагать его под навесом. Если есть возможность, технику устанавливают в помещении хозяйственного назначения.

Для сравнения, в погружных устройствах предусмотрена водяная система охлаждения. Прибор постоянно находится в воде, что обеспечивает постепенную отдачу тепла механизмом. В результате перегреваются погружные насосы реже. Поверхностные устройства не будут долго работать с загрязненной водой. Кроме того, чтобы прибор нормально функционировал, всасывающая магистраль должна быть вся заполнена водой. К минусам относят и шумовой эффект. Поверхностные насосы работают очень громко, поэтому лучше их располагать в закрытом помещении.

Виды

Могут быть отличия в конструкции поверхностных насосов. Все продающиеся изделия подразделяются на подвиды:

Вихревые – недорогие, небольшого размера устройства. Вихревые агрегаты создают высокое давление, но обладают невысоким КПД. Состоит из рабочего элемента с лопастями и ведущего вала. Не переносит загрязненную воду, в такой среде детали прибора очень быстро приходят в негодность;

Центробежные – агрегаты с высоким КПД – достигает 92 %, работает долго и надежно. Но неспособен сильно повышать давление. Поверхностный центробежный насос состоит из 2 рабочих колес и вала;

Эжекторные – часто бывают двухконтурными, требуют использования 2 всасывающих труб. По одной из них вода поступает в эжектор, где создает зоны разных давлений. Вторая из них подает закачиваемую жидкость к насосу. Сейчас их используют редко, их заменяют новейшие марки погружных насосов.

Делятся они и по предназначению. На рынке реализуют:

Дренажные – применяют для воды с серьезными загрязнениями. Прекрасно подходят для бытовой потребности и подачи поливной воды, то есть для мест, где допустимо обойтись без чистой воды. Но при этом в жидкости могут содержаться частицы загрязнений не крупнее 12 см. Такой поверхностный насос для грязной воды часто подключают к хозяйственным резервуарам на приусадебном участке;

Фекальный – предназначен для откачки выгребных ям. В конструкции предусмотрены специальные ножи, измельчающие закачиваемый с жидкостью мусор. Устройство производят из прочных материалов, части долго не снашиваются и не нуждаются в особом обслуживании и постоянном ремонте;

Использование этих классификаций позволят подобрать подходящее именно для ваших условий оборудование с необходимой мощностью.

Виды мембран

Качество и материал мембраны, напрямую зависят от цены, производителя, цели использования насоса, мощности.

Существуют следующие виды материалов, из которых изготавливают мембрану:

  1. Сантопрен или Вил-флекс. Используется для производства мембран в химической промышленности. Отличаются стойкостью к истиранию и бюджетной ценой.
  2. Буна-Н. Материал подходит как для пищевой промышленности, так и для технических жидкостей.
  3. Геоласт. Универсальный и долговечный материал, который подходит для жидкостей с любым уровнем активного вещества.
  4. Витон. Материал предназначен только для химических жидкостей с высоким уровнем активности агрессивного вещества.
  5. Полиуретан. Долговечный материал, предназначенный для нейтральных жидкостей.
  6. Неопрен. Отличается низкой ценой и универсальностью: подходит как для агрессивных жидкостей, так и для нейтральных.
  7. Фторопласт. Применяется в пищевой промышленности и фармацевтике.
  8. Эластомер термопластичный. Прочный материал для веществ, средней агрессивности.
  9. Этиленовый каучук (пропиленовый). Применяется для низкотемпературных жидкостей.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
