П-образная лестница: 4 способа расчета, в зависимости от типа конструкции

Разновидности поворотных лестниц

Поворотные конструкции экономят пространство внутри дома и позволяют устроить плавный подъем на второй этаж. Лестницы могут иметь поворот на 90 градусов или на 180. В первом случае мы сталкиваемся с Г-образной конструкцией, во втором – с П-образной. Методики расчетов первого и второго варианта одинаковы и должны учитывать эргономику, безопасность.

Повороты лестниц изготавливаются с применением специальных поворотных ступеней, называемых забежными. Подобные ступени имеют форму трапеций или треугольников.

Для удобства передвижения, в месте поворота устраивают лестничную площадку

Важно помнить, что малый угол наклона лестницы требует больше затрат на материалы и монтаж, но делает подъем по лестнице удобным и легким. Поэтому нужно определить оптимальный угол наклона еще на стадии создания проекта и точно рассчитать его для вашей лестницы

При расчете, также важно, рассчитать оптимальное число поворотных (забежных) ступенек с учетом запланированных площадок. По общепринятому опыту лучше использовать три ступеньки, если лестничная ширина в пределах 80-ти сантиметров (± 5 см) и поворот в 90 градусов.

Г-образная лестниц а с тремя забежными ступенями.

Если сделать большее количество, ступеньки выйдут узкими и неудобными. А для П-образной конструкции, имеющей разворот на 180 градусов, лучше построить площадку.

На п-образных лестницах вместо площадки может использоваться 5-7 забежных ступеней.

Как провести расчет

Как правило, за среднюю длину шага принимается значение 63 см при ходьбе по горизонтальной поверхности и 31,5 см при подъеме. Если угол наклона слишком большой, то ступени будет очень маленькими, а если слишком маленький — большими.

Расчет угла наклона лестницы самостоятельно.

Идеальным соотношением высоты степеней и глубины проступи является пропорция 17:29, допустимыми также считаются пропорции 16:30, 18:28 и 19:27. Рассчитаем уклон, исходя из отношения 17:29.

Прежде всего следует определить оптимальное количество ступеней. Для этого нужно разделить высоту перекрытия, которая определяется как расстояние между чистым полом нижнего этажа и таким же полом верхнего этажа, на ее высоту. Например, при высоте перекрытия 2,5 м и высоте ступеней 17 см нужно провести такие вычисления:

250:17=14,7. Округлите значение до целого, в нашем случае получится 14.

После этого нужно вычислить точную высоту: 250:14=17,8 см. То есть необходимо выполнить 14 ступеней, высота каждой — 17,8 см

Стоит отметить, что очень важно выполнить их одинаковой высоты, так как в противном случае спуск может быть опасным, особенно ночью

Далее необходимо определить глубину проступи. Она принимается равной ширине горизонтального шага, уменьшенной на удвоенную высоту ступеней. То есть глубина проступи равна:

63-2*17,8=63-35,6=27,4 см.

Немаловажным моментом при расчете является определение пространства, необходимого для размещения конструкции. Для этого необходимо умножить ширину проступи на количество ступеней:

27,4*14=383,6 см.

Схема расчета угла наклона лестницы.

Полученный результат — это размер лестничного марша, спроектированного на горизонталь. С помощью этой величины можно получить длину марша. Для этого необходимо вспомнить школьную математику и применить теорему Пифагора. Сначала нужно получить сумму квадратов высоты пролета и длины горизонтальной проекции марша, а затем извлечь квадратный корень из полученного числа.

250*250+383,6*383,6=62500+147148,96=209648,96

Квадратный корень из этого числа равен 457,9 см, это значение можно округлить до 458 см. Это и будет искомая величина.

После этих расчетов можно определить оптимальный уклон. Здесь вам также пригодятся знания из школьного курса математики, для определения синуса угла можно разделить высоту пролета на длину марша:

250:458=0,546.

Точную величину угла вы можете определить при помощи таблицы Брадиса, в нашем случае получится 33°. Или удовлетвориться примерным значением. Синус угла в 30° равен 0,5, то есть в рассмотренном случае значение будет чуть больше 30°. Это значение вполне вписывается в обозначенные ранее пределы оптимального уклона.

При вычислениях вы может применить и нестандартные значения ширины шага. Можно измерить нормальную ширину именно для вас и отталкиваться от этого значения. При этом высота подъема ноги принимается в два раза меньше, чем ширина шага.

В конце нужно отметить, что если на некоторых этапах вычислений вами были сделаны округления значений, то при монтаже вы столкнетесь с небольшой погрешностью. Желательно погрешность расчета компенсировать увеличением или уменьшением высоты нижней ступени. Все остальные нужно выполнить одинаковыми.

Это пример расчета угла наклона лестницы, который вы можете адаптировать под свой случай: высоту этажа в вашем доме и то пространство, которое вы можете под нее отвести. Лучше пожертвовать несколькими метрами площади и сделать подъем более пологим, чем сэкономить небольшое пространство, но при этом мириться с его крутизной. Особенно если ежедневно подниматься предстоит детям и пожилым людям.

Можно применить и графический метод вычислений. Для этого вам потребуется начертить модель лестницы в определенном масштабе. Прежде всего, начертите две оси — вертикальную и горизонтальную. Первая будет обозначать высоту этажа, а вторая — длину марша. На горизонтальную ось нанесите деления, которые будут равны длине шага каждой, а на вертикальную — высоте подъема ноги (то есть в 2 раза меньше, чем длина шага). Зная высоту и длину, вы без труда сможете определить уклон по графику, а также ширину и высоту ступеней.

Как видите, правильно рассчитать угол наклона можно без особых усилий.

Метод пропорций

Чтобы определить размеры и положение ступеней, проще всего, пожалуй, использовать пропорциональный способ, он основан на равномерном распределении пространства на поворотном участке. При этом важнее всего учитывать рекомендуемые нормативы относительно глубины проступи. Это же требование сохраняется и для других методов расчета. Особенность забежных конструкций состоит в том, что ширина ступени неодинакова на разных участках: ближе к внутренней линии она меньше, а к краю – расширяется. Поэтому нужно ориентироваться относительно центральной линии и устанавливать на этом участке ширину проступи, соответствующую установленным нормам.

Как правильно рассчитать лестницу с забежными ступенями:

На бумаге расчертите в масштабе положение лестничной конструкции в горизонтальной проекции.
Проведите центральную линию по изгибу марша.
Определите границу последней прямой ступени на верхнем и нижнем отрезке.
Обозначьте центральную точку или место опоры, от которой будет вестись распределение забежных ступеней.
Определите по центральной линии оптимальную глубину проступи.
Соедините прямым отрезком точку опоры с обозначенной отметкой и выведите линию до конца.

Таким образом, вам удастся разметить границы каждой ступени. Они должны быть более массивными по сравнению с прямыми, так как они сужаются от края к центру. Данные с чертежа переносятся в реальные цифры согласно масштабу.

Особенности устройства лестницы с забежными ступенями

Расчет лестницы

В строительной практике приняты определенные размеры лестницы для дома. Ступени чаще всего имеют размер 150×300 мм, т.е. высота ступени — 150, ширина — 300 мм. Эти размеры позволяют устроить уклон марша в соотношении 1:2 . Ширина лестницы должна быть не менее 1200 мм, ширина площадок — не менее ширины марша. Количество ступеней в одном марше колеблется от 5 до 18.

Чтобы правильно определить необходимое количество ступеней, следует прежде всего построить лестничную клетку графически в масштабе или в натуре на стене.

Соотношение высоты подступенка к ширине проступи

Существуют три формулы соотношения высоты подступенка j к ширине проступи e . Это формула шага, формула безопасности и формула удобства

Наиболее важной является формула шага. Требованиям всех трёх формул удовлетворяет соотношение 17/29

формула удобства: e — j = 12 см
формула шага: 2j + e = 62 (60-64) см
формула безопасности: e + j = 46 см

проступь: 26 ≤ e ≤ 32 в среднем 29
подступенок: 14 ≤ j ≤ 20 в среднем 17
формула шага: 60 ≤ 2 j + e ≤ 66 в среднем 63 (62)
формула удобства: e — j в среднем 12
формула безопасности: 45 ≤ e + j ≤ 47 в среднем 46

Пример расчёта лестницы

В двухэтажном доме предусмотрена лестничная клетка длиной 5900 мм, шириной — 3000 мм, высотой от уровня пола 1-го этажа до уровня пола 2-го этажа — 3300 мм и расстоянием между маршами 100 мм.

Расчёт лестницы

При высоте 3300 мм лестница должна быть двухмаршевой.

Для расчета ширины марша лестницы из ширины лестничной клетки (3000 мм) следует вычесть промежуток между маршами (100 мм) и разделить остаток на 2; получим

Высота каждого марша лестницы будет равна высоте этажа (3300 мм) делённого на 2, т.е.

Размер ступеней принимают равным 150 x 300 мм (150 мм — высота). Количество подступенков в каждом марше определяют делением высоты марша на высоту подступенка, т.е.

Проступь верхней ступени каждого марша совпадает с поверхностью площадки, а это значит, что проступей будет на 1 меньше, т.е. 10. Поэтому каждый марш будет состоять из 11 подступенков и 10 проступей.

Зная ширину проступи лестницы (300 мм) и количество ступеней (10), можно определить горизонтальную проекцию марша, его длину (заложение марша). Для этого ширину проступи умножают на количество ступеней:

Ширина каждой площадки предусматривается равной ширине марша, т.е. 1450 мм.

По выполненному чертежу лестницы на стенах размечают площадки, тетиву и ступени. Внизу стены отмеряют ширину площадок (по 1450 мм), а от них — ширину проступи (по 300 мм).

По полученным отметкам при помощи отвеса и намеленного шнура проводят строго вертикальные линии. Затем на уровне пола 1-го этажа проводят горизонтальную линию, от неё отмеряют 150 мм и проводят вторую горизонтальную линию, определяя проступь 2-ой ступени, и т.д. Последняя (11-я) проступь должна находиться на одном уровне с полом площадки.

При разбивке изготовляют фанерный или дощатый шаблон, с помощью которого размечают тетиву: находят положение балок под площадку и бруска (лаги), укладываемого на уровне пола 1-го этажа. На эти балки и брусок будет опираться тетива лестничной клетки.

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.

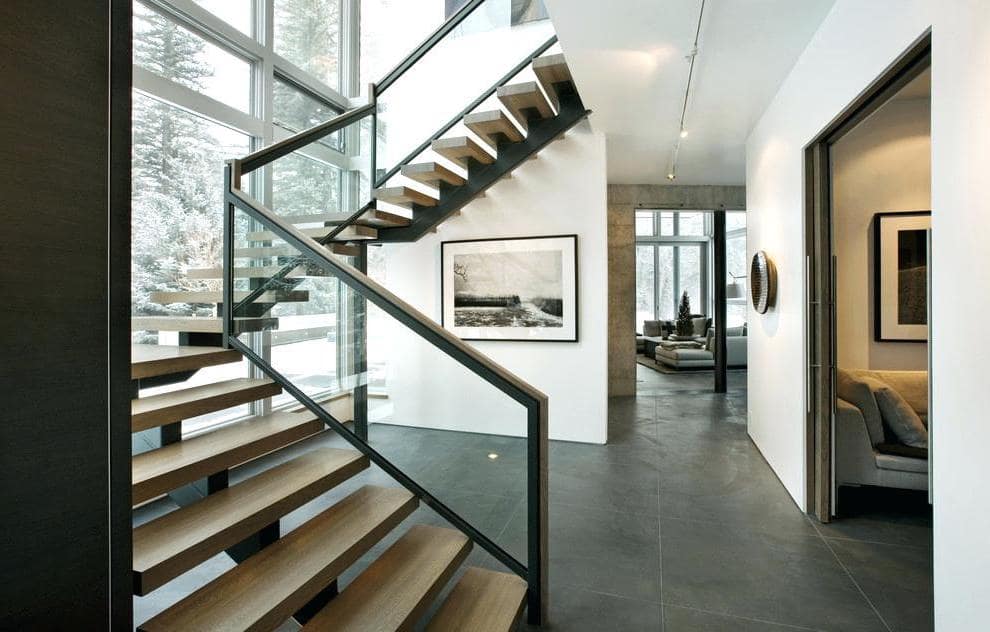

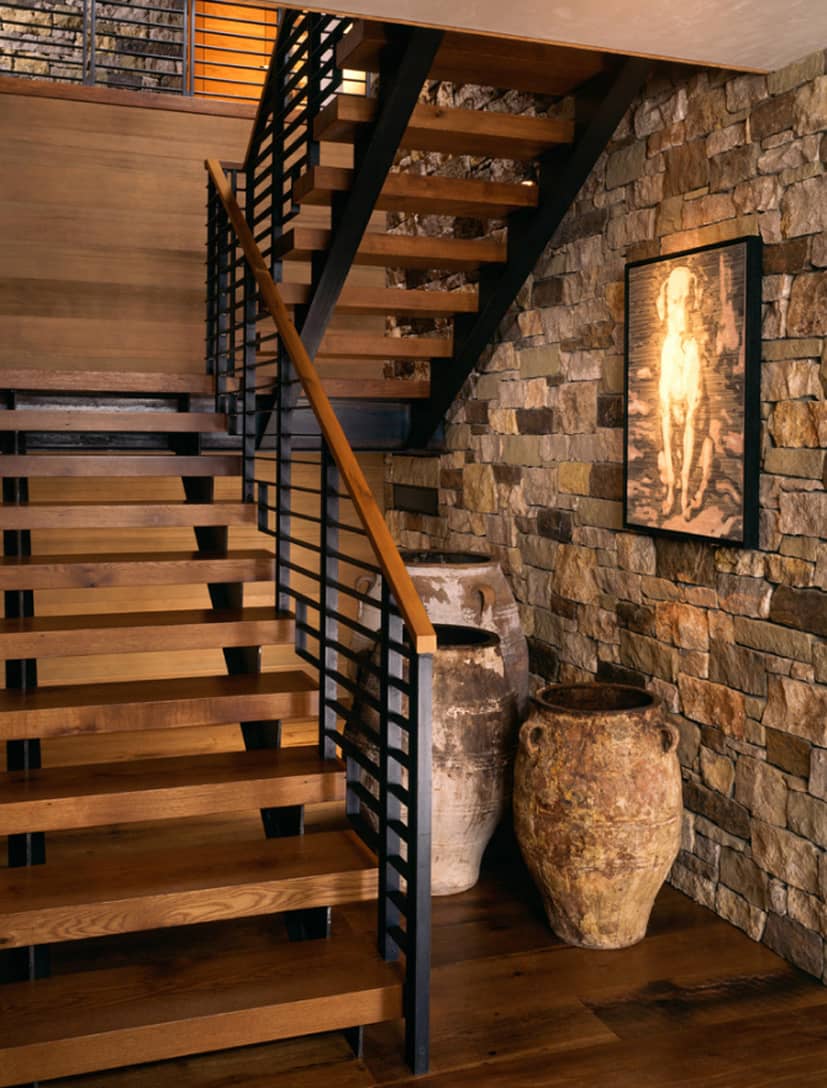

Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.
Пример чертежа поворотной лестницы с площадкой
Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.

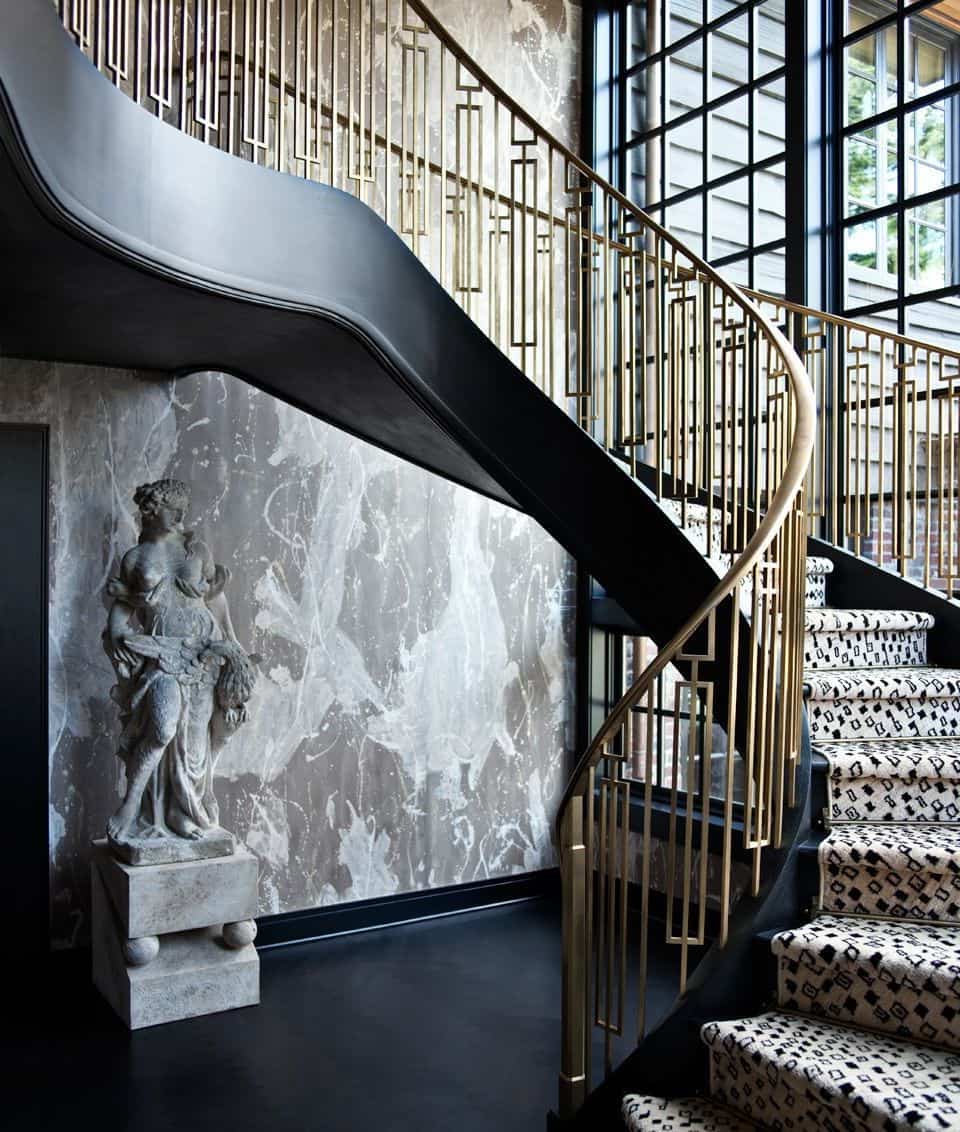

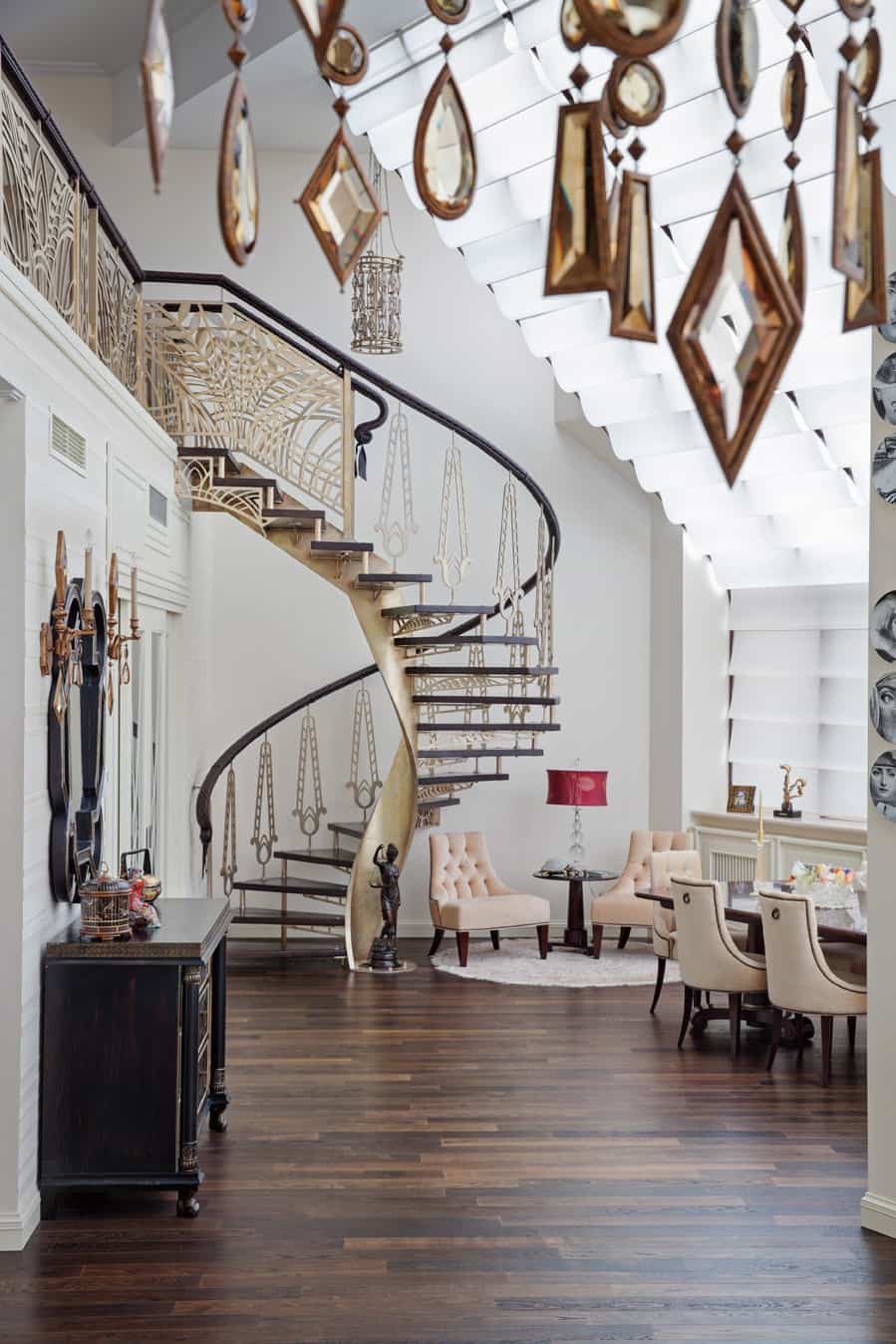

Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

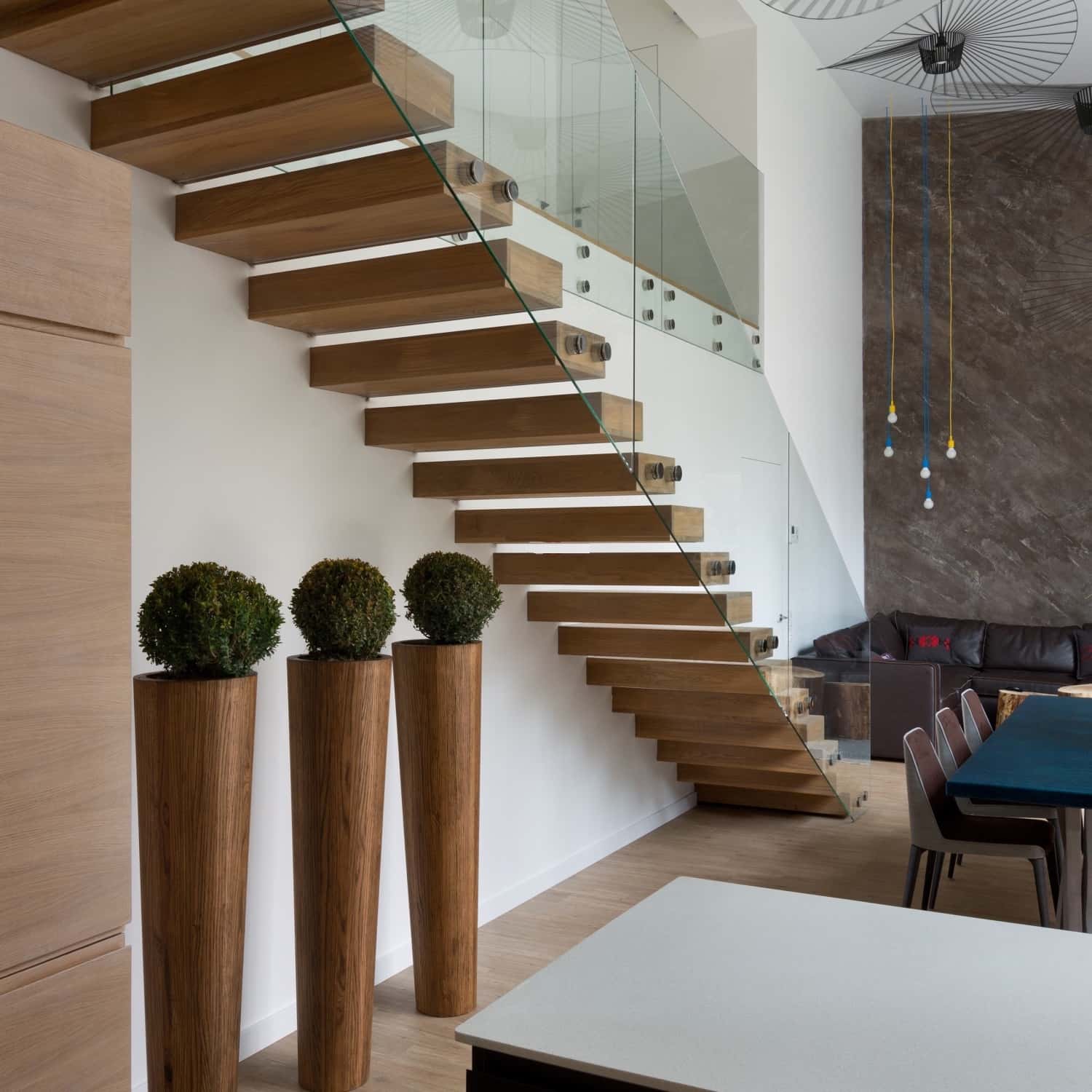

Больцовое. От немецкого «болты».
Так выглядит больцовая лестница Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.
Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.

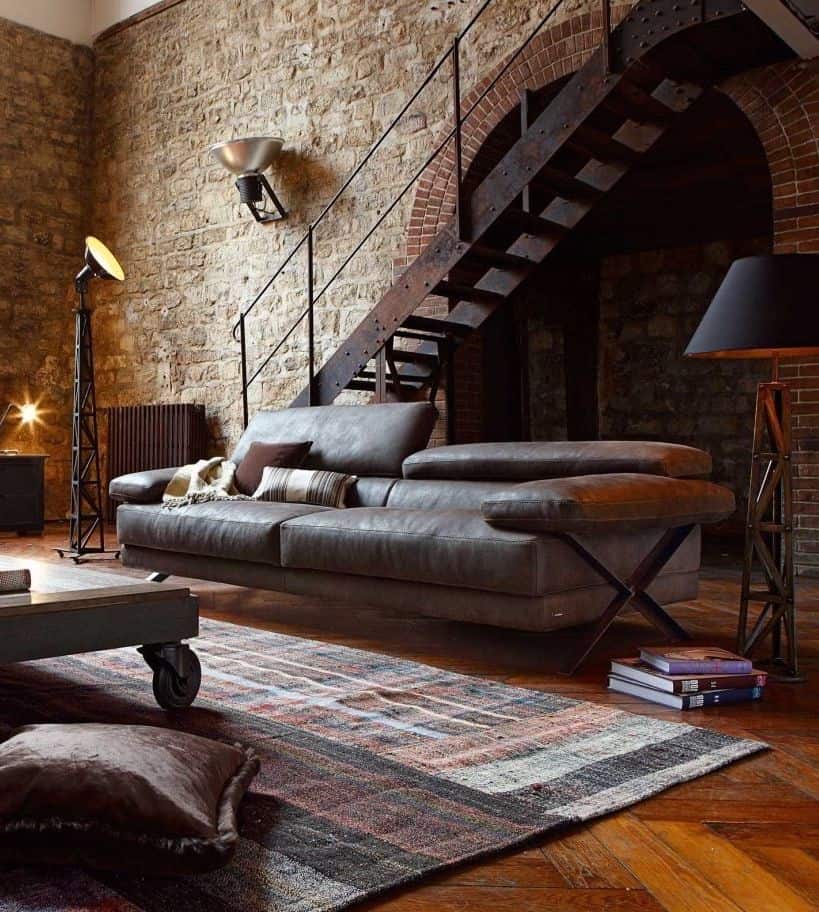

Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

Высоту.
Длину.
Ширину.
Угол наклона.
Число ступеней.
Высоту проступи.
Ширину ступени.
Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

Высокий уровень комфортабельности – 1,5 м.
Среднее значение зоны комфорта – 1-1,2 м.
Если маршевая лестница расположена вдоль стены – 0,8-1 м.
Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

Среднее значение зоны комфорта – 1,4 м.
Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

Высота лестницы.
Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.
