Делаем отопление своими руками в 5 этапов

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

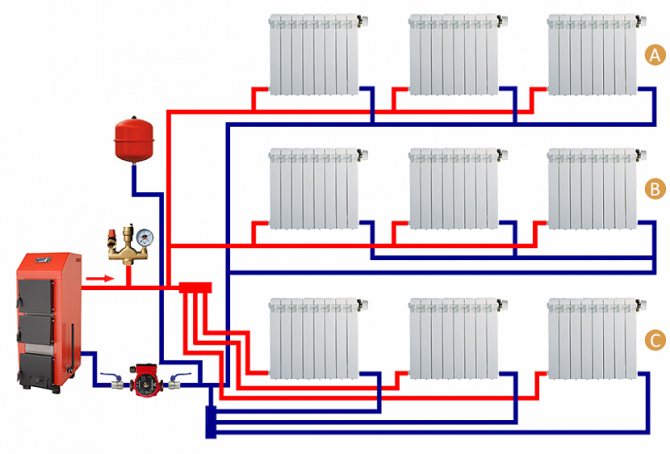

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Система отопления

Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.

Автономная система отопления позволяет регулировать температурный режим в доме или квартире.

При проектировании системы отопления учитывается несколько факторов:

  • для квартиры или дома оно проводится;
  • какой результат ожидаете;
  • материальные затраты.

Система подачи отопления бывает:

  • водяной;
  • воздушной;
  • электрической;
  • «тёплый пол», другие виды.

Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла

Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.

Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.

Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.

Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.

При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.

Автономная система отопления включает:

  • котёл;
  • трубы (из полимеров, металлопластика, стали, меди);
  • радиаторы;
  • насосы для циркуляции воздуха внутри системы.

Требования к индивидуальному отоплению

Тепловой узел необходимо планировать так, чтобы он соответствовал архитектурному проекту здания. Расположение всех функциональных элементов должно быть максимально удобным для эксплуатации и проведения плановых ремонтных работ без нарушения конструктивной целостности дома.

Базовые требования, предъявляемые к современным отопительным системам:

  • энергоэффективность;
  • простой монтаж и техобслуживание;
  • высокие показатели теплоотдачи;
  • полная/частичная независимость от электроэнергии.

Перед тем как приступить к проектированию теплоснабжения, нужно подобрать наиболее подходящий и экономный источник тепловой энергии — печку или камин, водяное, паровое, воздушное или электрическое отопление.

А еще предстоит определиться с принципиальной схемой трубной разводки для отопления одноэтажного частного дома, безошибочно рассчитать мощность и объективно оценить нагрузку на систему, учитывая все особенности.

Индивидуальная система отопления должна создавать комфортный микроклимат внутри дома в зимнее время года, быть экономичной и надёжной в эксплуатации

Правильно установленная разводящая линия отопления даёт возможность организовать равномерный прогрев воздуха во всех комнатах частного дома за минимальное количество времени.

Как сделать радиатор отопления своими руками (видео)

Обычно радиаторы для отопления делают на заводах в промышленных масштабах. Такие приборы обогрева могут позволить себе не все, так как они имеют достаточно высокую стоимость, и их покупка получается не всегда оправданной. Изготовить радиатор можно своими руками. Для этого необходимо подготовить все материалы и инструменты, прочитать поэтапные действия и приступить к непосредственному изготовлению прибора.

Комментарии

0 Виктор 16.02.2018 06:51 Думаю тут все зависит от размера отопляемого помещения. Вот представленная батарея из профильных труб это самое выгодное решение. Или конструкция из трубы и приваренных ребер, где естественно от главной трубы прогреваются и ребра, и площадь обогрева увеличивается. Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Схема отопления с двумя котлами

Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.

Это дает такие преимущества:

  1. Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
  2. Основной отопитель работает с максимальным КПД.

Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.

Схема отопления с двумя твердотопливными котлами.

Второй котел используют:

  • в экстремальные холода;
  • во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
  • в межсезонье (в одиночку).

Применяют разные схемы подключения:

  • параллельную;
  • последовательную;
  • каскадную.

Монтаж отопительной системы своими руками

Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

  • Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
  • Труборез;
  • Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

  1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
  2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
  3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

  • Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
  • Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
  • Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

Заключение

Данная статья дает поверхностное представление о том, как установить отопление частного дома своими руками. Каждый элемент конструкции можно рассмотреть подробнее, поэтому, если есть такая необходимость, можно поискать соответствующую статью для более глубокого понимания конкретного вопроса. В целом можно отметить, что отопительная система имеет довольно простую конструкцию, и при должном внимании ее вполне можно собрать самостоятельно.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

  1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
  2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
  3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
  4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
  5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
  6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

твердотопливный котел сверхдлительного горения своими руками

Процесс изготовления котла своими руками.

Первым делом надо подготовить все необходимые заготовки:

  1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
  2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
  3. 4-миллиметровые листы конструкционной стали для корпуса.
  4. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
  5. Труба Ду150 (патрубок для присоединения дымохода).
  6. Труба прямоугольная 60х40 (воздухозаборник).
  7. Стальная полоса 20х3 мм.
  8. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
  9. Асбестовый шнур для герметизации проемов.
  10. Ручки для дверок заводского изготовления.

Трубы

Чаще всего для обустройства отопительных трубопроводов используются металлопластиковые трубы. Они имеют массу достоинств, среди которых – отличная способность выдерживать свойственные отоплению температуры, высокая механическая прочность и длительный срок службы. Более традиционным материалом являются трубы из стали, отличающиеся сравнительно небольшой стоимостью, но у них есть серьезный недостаток – подверженность коррозии, из-за которой магистраль довольно быстро придет в неисправное состояние.

Расчет диаметра отопительных труб для систем с принудительной циркуляцией осуществляется при помощи специальных таблиц, которые учитывают массу параметров, в том числе скорость перемещения жидкости. Как правило, для рассматриваемого типа отопительных систем используются достаточно узкие трубы, поскольку необходимости обеспечивать самостоятельное движение теплоносителя нет.

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Плинтусное отопление

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

  • Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
  • Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
  • Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
  • Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

  1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
  2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
  3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
  4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
  5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

  • Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
  • Высокая степень надежность и возможность работы в автоматическом режиме.
  • Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
  • Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

  • Медленный нагрев отопительных приборов.
  • Трудоемкость монтажа.
  • Возможное замерзание воды в трубопроводах.
  • Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Выводы и полезное видео по теме

В видеоролике 3-D схема, устройство и монтаж системы обогрева однотрубной компоновки в одноэтажном частном доме:

Схематичное представление двухтрубной системы теплоснабжения из полипропилена, правильное подключение котельного оборудования и установка радиаторов отопления продемонстрированы в видео:

В видео детально разобран типовой проект отопления и расчёт тепловых потерь:

Современные системы теплоснабжения являются неотъемлемыми атрибутами функционирования частных домов, коттеджей и других объектов строительства. Профессионально выполненное проектирование — залог эффективной, надёжной и долгосрочной безаварийной работы индивидуальной теплосети.

Если после прочтения материала появились вопросы по теме статьи, вы можете задать их в расположенном ниже блоке. Там же можно оставить свой комментарий или поделиться собственным опытом с другими посетителями сайта.
