Установка насосной станции для колодца: 2 места монтажа

Узлы насосной станции

Для организации водозабора из индивидуального колодезного источника, используются насосная станция или погружной насос для колодца. Выбор и применение каждого из устройств обусловлены физическими параметрами емкости.

Чтобы организовать автоматический режим водной подачи, избежать гидроударов в магистрали при включении электронасоса и обеспечить контроль над физическим давлением, вместе с погружным или поверхностным насосом используют дополнительные элементы. В водяной насосной станции их собирают на каркасе, жестко соединяя между собой, ее основные узлы:

Поверхностный электронасос. Типовой электронасос, используемый в насосной станции, представляет собой электродвигатель в закрытом корпусе, на валу которого расположено центробежное или вихревое рабочее колесо. При вращении оно всасывает воду, поступающую через входное фронтальное отверстие, и придает ей кинетическую энергию, выталкивая через боковой выходной патрубок.

Гидроаккумулятор. Включает в себя металлический бак различного объема, внутри которого помещена грушевидная резиновая мембрана. При наполнении резервуара водой работающим электронасосом мембранная груша расширяется, а после включения кранов при водозаборе эластичная оболочка сокращается, отдавая воду в систему с определенным давлением. Гидравлической бак предотвращает гидроудары в трубопроводе, создает запас воды, уменьшает количество циклов включения-отключения насоса, поддерживает высокий напор в на выходе сантехнических приборов.

Реле давления. Главный элемент, обеспечивающий автоматическую работу электронасоса. При закачке воды в магистраль и гидравлический бак отслеживает давление, как только оно достигает предельной величины, размыкает линию питания электронасоса с его отключением. При пользовании водой прибор реагирует на падение давления в системе — по достижении минимального показателя замыкает цепь электропитания насоса — он включается и начинает закачивать воду.

Манометр. Измерительный прибор фиксирует напорные параметры в системе, позволяет производить контроль и настройку порогов срабатывания реле давления.

Сантехническая арматура. Обычно все элементы насосной станции соединяют в единый узел с помощью пятивходового штуцера, имеющего входной и выходной патрубки, к остальным 3-м фитингам подсоединяют манометр, гидроаккумулятор с помощью гибкой подводки, и реле давления.

Понятно, что погружная насосная станция, в отличие от подводных электронасосов, не может существовать в реальности, все ее узлы монтируются на жесткий каркас и располагаются на поверхности земли, а водозабор производится опущенным в глубокий источник трубопроводом. Некоторыми отечественными производителями выпускается гибрид насосной станции для погружных вибрационных насосов, он представляют собой гидравлический бак небольшого объема, к которому прикручено реле давления и манометр.

Основные элементы насосной станции

Стандартная конструкция агрегата, которую можно собрать своими руками, включает в себя:

  • насос;
  • систему фильтров;
  • гидроаккумулятор;
  • гидробак;
  • систему управления;
  • обратный клапан.

Насос

Для оснащения станции выбирают самовсасывающие и центробежные насосы. Оборудование монтируется на поверхности грунта, а в скважину погружается шланг или труба для забора жидкости.


Центробежный насос.

Фильтр механической очистки

Емкость с фильтром монтируется только после напорной установки, когда жидкость движется равномерно. На обратный клапан и в точке подключения заборного шланга к станции накручиваются наконечники-сетки, которые препятствуют проникновению в систему твердых частиц из воды.

Гидроаккумулятор

Стальной резервуар, поделенный резиновой мембраной на 2 отсека — в первом находится воздух, а во вторую секцию закачивается вода. Она растягивает перегородку и воздействует на воздушную среду. Когда насос отключается, воздух выталкивает жидкость в трубопровод.


Гидроаккумулятор.

Такой резервуар можно сделать в домашних условиях, для этого потребуются:

  • алюминиевый или пластиковый бак емкостью не менее 30 л с гладкими стенками, чтобы не повредить мембрану;
  • резиновая перегородка;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

Служит защитой от гидроударов и обеспечивает стабильный напор.


Гидробак.

Автоматический блок

Элемент управления, основной деталью которого является реле, регулирующее внутреннее давление. Для измерения его параметров используется манометр. При понижении уровня механизм включает помпу, а при повышении значения автоматически ее отключает.

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть

В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха. Заливают воду до горловины пробки, которую потом снова закручивают

Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений Фото из

Фитинги (элементы для соединения водопроводных труб или шлангов с агрегатом) в комплекте не присутствуют, поэтому их приобретаем отдельно

К верхнему отверстию гидроакумулятора подключаем трубу, по которой вода пойдет к точкам разбора в доме (душ, унитаз, мойка)

К боковому отверстию также посредством фитинга подключаем шланг или трубу для забора воды из колодца

Не забываем конец водозаборной трубы оснастить обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Перед заливкой воды в трубу проверяем герметичность всех соединений – плотность прилегания фитингов и качество закручивания накидных гаек

Чтобы протестировать качества насосной станции, заполняем резервуар чистой водой. При установке насоса у колодца проверяем, позволяет ли уровень воды использовать насос

Перед началом работы через специальное отверстие вливаем в насосное оборудование 1,5-2 л воды

Шаг 1 – установка насосной станции на выбранное место

Шаг 2 – монтаж фитинга системы подачи воды

Шаг 3 – подключение системы, обеспечивающей дом водой

Шаг 4 – подключение трубы, ведущей в колодец

Шаг 5 – установка обратного клапана на конце трубы (шланга)

Шаг 6 – проверка герметичности системы в сборе

Шаг 7 – заполнение емкости водой (или проверка уровня воды в колодце)

Шаг 8 – набор воды для создания нужного давления

Часть 2:

Галерея изображений Фото из

Чтобы станция заработала, осталось подключить электропитание. Находим шнур питания, разматываем его и вставляем в розетку 220 В

Не забываем нажать на клавишу «Пуск», которая обычно находится на боковой части корпуса

Включаем реле давления, чтобы заработал насос, и ждем, когда стрелка манометра достигнет нужной отметки

Когда давление в гидроакумуляторе достигает нужной отметки, он автоматически отключится

Для проверки правильного функционирования насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на скорость подачи воды, силу напора, производительность

Когда вода в резервуаре (или в колодце) заканчивается, автоматически включается защита от «сухого хода» и насос прекращает работать

Шаг 9 – опускание конца шланга в воду

Шаг 10 – подключение станции к системе электропитания

Шаг 11 – введение в рабочее состояние посредством нажатия на кнопку

Шаг 12 – пуск реле давления

Шаг 13 – гидроаккумулятор набирает заданное давления

Шаг 14 – открывание крана в точке подачи воды

Шаг 15 – проверка функциональности станции

Шаг 16 – автоматическое отключение при «сухом ходе»

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Первый пуск и проверка правильности установки

Для первого запуска необходимо заполнить систему водой. Жидкость заливают через воронку, которая отсекается от помпы специальным краном. Можно также выполнить прокачку агрегата ручным поршневым насосом, который подключают к выходному патрубку станции. Затем проверяют давление воздуха автомобильным манометром и открывают запорные вентили.

При запуске устройства и дальнейшей эксплуатации необходимо сохранять стандартные значения параметров, зафиксированные в технической документации напорной установки. Правильно отрегулированный механизм реле своевременно включает и отключает насос и обеспечивает равномерную подачу воды.

Как подключить станцию к колодцу

Для установки подойдет подсобное помещение или специально оборудованный кессон. Необходимо, чтобы над полом было небольшое возвышение, которое предотвратит поломку при появлении грунтовой воды.

Водопровод укладывают в грунт, который не подвержен промерзанию, чтобы вода при застывании не привела к разрыву труб. Если этого сделать не удается, трубопровод можно утеплить теплоизолирующими материалами. Подключение нужно выполнять поэтапно:

  • Подготовить полиэтиленовую трубу нужного диаметра и длины. Ее размер должен позволять провести ее до колодца и проложить внизу.
  • Один конец оснащают фильтром, обычной металлической сеточкой и обратным клапаном, контролирующим наполнение насоса водой.
  • Деталь погружают в колодец. Конец трубы подключают к насосу.
  • Выход станции оснащают краном, дающим возможность перекрыть воду, если возникнет необходимость. К крану необходимо прикрепить трубу.

Для дачи не стоит выбирать слишком мощную насосную станцию

Второй выход располагают вверху корпуса. Его подключают к системе водоснабжения. Кран крепят на резьбу и оснащают его полипропиленовой муфтой. К ней припаивают водопроводную трубу.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

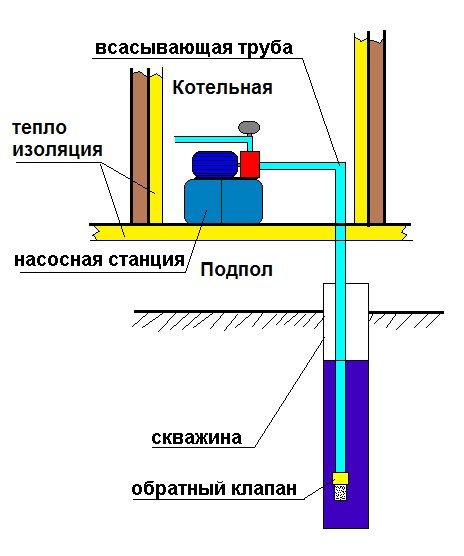

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

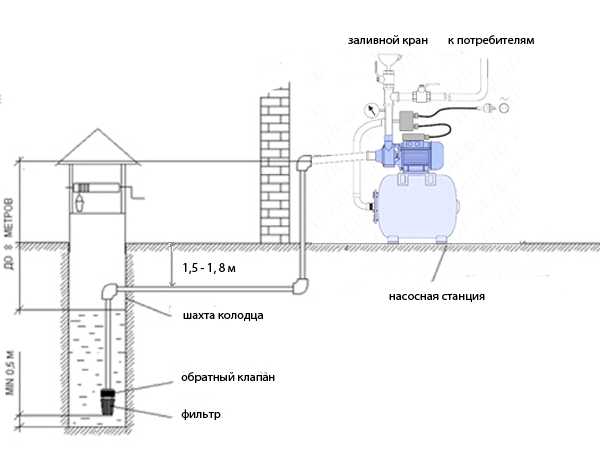

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.

Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.


Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.


Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.


Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды. При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.


Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку. Монтаж водопровода, часть 1, летний вариант.

Первый пуск и проверка правильности установки

Для первого запуска необходимо заполнить систему водой. Жидкость заливают через воронку, которая отсекается от помпы специальным краном. Можно также выполнить прокачку агрегата ручным поршневым насосом, который подключают к выходному патрубку станции. Затем проверяют давление воздуха автомобильным манометром и открывают запорные вентили.

При запуске устройства и дальнейшей эксплуатации необходимо сохранять стандартные значения параметров, зафиксированные в технической документации напорной установки. Правильно отрегулированный механизм реле своевременно включает и отключает насос и обеспечивает равномерную подачу воды.

Популярные марки

Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так:  70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.

Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей

Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход  до 1100 литров в час. Такие установки стоят от 450-500$.

У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия.  Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.

Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.

Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.

Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт)  того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.

Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.

Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных

Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите  в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.

Готовые решения насосных станций на глубинном насосе

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.

Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Насосная станция Водомет-Дом

Система джилекс водомет дом

Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).

Давайте разберемся в том, что входит в состав данной насосной станции:

  • Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
  • Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
  • Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
  • Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
  • Корпус фильтра — колба для картриджей 10 дюймов.
  • Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза.

Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности.

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.
