Направляющая для гипсокартона: конфигурация, размеры и 3 этапа установки

Особенности листов гипсокартона

Гипсокартоновые листы или ГКЛ применяются во многих сферах при проведении ремонтно-строительных работ, таких как:

Классический вариант гипсокартона – это лист, изготовленный прессованием, с сердцевиной из гипса и картоном для облицовки. Гипсокартон классифицируется по назначению.

Стеновым. Изготавливается бело-серым цветом, толщиной 12,5 миллиметров. Цена их меньше, чем остальных видов гипсокартонных листов. Используется при:

1. ремонте и устройстве стен или межкомнатных перегородок;
2. создании ниш;
3. изготовлении полок;
4. оформлении подвесных конструкций.

Потолочным. Отличается меньшей толщиной, не более 9,5 миллиметров, что значительно облегчает монтируемую конструкцию. Используется:

1. для обшивки потолка;
2. для создания многоуровневых конструкций;
3. при создании арок и прочих криволинейных конструкций.

• Арочным. Имеет наименьшую толщину из аналогичных материалов, не более 6,5 миллиметров. Применяется при создании различных радиусных конструкций разной кривизны.
• Влагостойким. Маркируется как ГКЛВ, внешние листы окрашены зеленым цветом. Материал почти не впитывает влагу, поэтому он используется при отделке ванной комнаты, туалетов и прочих помещений, где влажность воздуха повышена.
• Огнестойким. ГКЛО имеет поверхность красного цвета. Отличается армированной внутренней структурой, что придает материалу стойкость к огню и большой температуре.
• Фасадным. Листы гипсокартона с обеих сторон покрываются стекловолокном. Стандартная толщина их 12,5 миллиметров, поверхность окрашена в ярко-желтый цвет.
• С утеплителем. Представляет собой модификацию стандартного листа, к которому клеем прикрепляется пенополистирольный блок. Толщина слоя утеплителя может быть до 60 миллиметров, отделанные ими стены имеют высочайшие изоляционные параметры.
• С покрытием из винила. Это современное решение с повышенной универсальностью отделочного материала. На одной стороне листа существует декорированное виниловое покрытие. При поставке в комплекте к ГКЛ входят универсальные профили и такой же расцветки элементы для стыковки листов, что позволяет монтаж стен производить с уже готовыми решениями по цвету.

Листы гипсокартона могут быть:

• Шириной свыше 60 сантиметров.
• Длиной свыше 2,5 метров.

Особенности гипсокартонных листов определяют и разный способ их крепления своим руками.

На потолок

Процесс крепления подвесов к потолку выглядит так:

1. Измеряют габариты комнаты.
2. Создают схему, где указывается, какими по размеру будут блоки, и устанавливают расположение стыков.
3. Проводят электромонтажные работы, подводят кабель к месту, где будет установлено освещение. Длину закладывают с небольшим запасом. Для фиксации кабелей используют подвес скользящего крепления (в начале линии на весь пролет) или подвес концевого крепления (скользящее кольцо).
4. Проверяют работоспособность всех элементов проводки, в особенности металлических элементов, если планируется установка точечных светильников.
5. Определяют высоту потолка со светильниками.
6. Отмечают точку, от которой зависят дальнейшие измерения.
7. Можно монтировать профили и подвесы.

Некоторые нюансы монтажа профиля из металла

Во время проведения ремонтных работ, установки металлического каркаса под гипсокартон возникают некоторые проблемы с установкой профилей в одной плоскости. Для устранения нюансов, есть решения, предлагаемые мастерами — профессионалами:

1. Для фиксации материала используют подвесы, регулирующие межстенные интервалы, поэтому предварительное выравнивание не потребуется.

Подвесы, регулирующие межстенные интервалы

При двухметровой и больше высоте понадобятся не менее пяти подвесов, находящихся на потолке или стене. Они нужны для регулирования ровности каркаса.
Чтобы прочно прикрепить направляющий профиль, используют дюбели и саморезы. Крепеж размещается строго под углом в 90 градусов с шагом в 25 см. У отдельных представителей уже имеются готовые отверстия.

Применение дюбелей для фиксации направляющего профиля к стене

Инженерные коммуникации должны проходить через специальные места в вертикальных стойках или просто под гипсокартоном.
Материал следует покупать с запасом примерно 10%, потому что могут возникнуть непредвиденные обстоятельства с метражом.

Процедура фиксации элементов металлопрофиля на стены

Для проведения монтажа металлических профилей к поверхности понадобятся инструменты, а также следует провести некоторые подготовительные работы, которые сделают работу быстрее, легче. при соблюдении всех рекомендаций, профили будут прикреплены прочно, что создаст жесткость и долгий срок эксплуатации всей конструкции из ГКЛ.

Осуществить монтаж профиля поможет набор инструментов:

• отвесы, леска, линейка;
• молоток, гвозди, мел;
• перфоратор, дрель, элементы крепежа, ножницы по металлу, пассатижи;
• части профиля.

Необходимые инструменты и материалы при монтаж профилей

Без набора инструментов как электрических так и механических монтаж профилей будет невозможным.

Вариант применения направляющих при изготовлении перегородки из гипсокартона

Простой и часто применяемой конструкцией является гипсокартонная перегородка.

Таблица 6. Установка гипсокартонной перегородки

Иллюстрация	Описание
Шаг 1	На первом этапе необходимо выполнить разметку, определив место расположения перегородки в помещении.
Шаг 2	Для этого сначала на полу отмечают место крепления направляющего профиля, который сформирует раму конструкции.
Шаг 3	Для этого используют лазерный уровень или шнур.
Шаг 4	Для переноса разметки на плоскость потолка и стен также используют лазерный уровень.
Шаг 5	Или отвес.
Шаг 6	На полу отмечают место расположения проема в перегородке.
Шаг 7	К полу, стенам и потолку фиксируют направляющий профиль, предварительно наклеив на его нижнюю часть уплотнительную ленту. Это позволит повысить звукоизоляционные свойства перегородки и снизит вероятность появления трещин в отделочном слое. При выборе профиля учитывают высоту перегородки, ее назначение, требования относительно звукоизоляционных свойств и огнестойкости.
Шаг 8	Крепление профилей происходит при помощи дюбелей. При этом необходимо выдерживать шаг в 600 мм.
Шаг 9	Один профиль крепится минимум тремя крепежами. Для фиксации направляющей к плоскости пола и стен применяют пластиковые дюбель-гвозди. К потолку профиль крепят при помощи анкерных металлических дюбелей.
Шаг 10	При выборе стоечного профиля учитывается высота и назначение конструкции.
Шаг 11	Опорные стойки дверного проема монтируют из двух стоечных профилей, вложенных один в один. Подбирают их, исходя из веса дверного полотна.
Шаг 12	Установку производят с обязательным контролем вертикальности расположения при помощи строительного уровня.
Шаг 13	Для перемычки дверного проема используют направляющий профиль, закрепленный шурупами к опорным стойкам.
Шаг 14	Если предстоит последующее утепление перегородки плитным материалом, то расстояние между стойками, куда будет укладываться утеплитель, должно быть на пару миллиметров меньше его ширины.
Шаг 15	Фиксируют стоечный профиль.
Шаг 16	В нижней части конструкции стоечный и направляющий профиль скрепляют между собой просекателем.
Шаг 17	Полки стоечных профилей должны быть направлены в сторону монтажа листов гипсокартона.
Шаг 18	На потолке проклеивают разделительную ленту и приступают к фиксации листов гипсокартона. Шуруп вкручивают под углом 90 градусов так, чтобы его шляпка погружалась в тело листа на пару миллиметров, но не разрушала гипс. Расстояние от шурупа до торцевой кромки должно быть не меньше 15 мм.
Шаг 19	Закладные детали из фрагментов стоечного профиля монтируют в местах стыка двух листов.
Шаг 20	Листы не фиксируют к направляющему профилю на полу и потолке. Расстояние от пола до листа составляет 10 мм.
Шаг 21	Стыки между листами по горизонтали располагаются в разбежку.
Шаг 22	В промежутки между стойками укладывают утеплитель и подшивают гипсокартон.
Шаг 23	Стыки между листами с обеих сторон конструкции не должны совпадать.

Как монтировать металлический профиль на стену

Совет: Перед проведением монтажа каркаса стены из металлического профиля выполняются все работы, связанные с электричеством: подводятся провода к выключателям, розеткам, точкам расположения осветительных приборов, всех бытовых устройств.

Технология монтажа стенового каркаса заключается в отделке каждой стены отдельно.

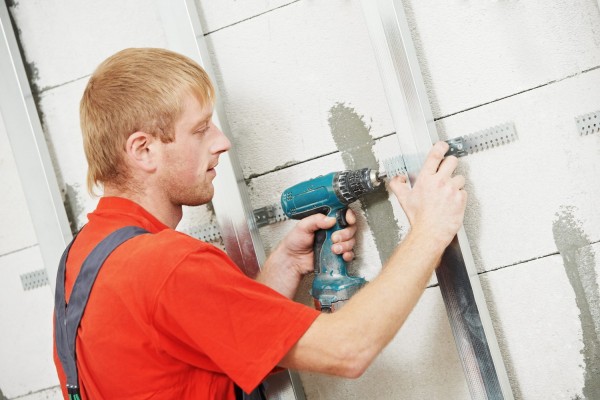

Монтаж металлического профиля на стене

Инструкция крепления каркаса на стены из профиля для гипсокартона предлагает такой порядок выполнения работ:

• Особого внимания требуют при устройстве каркаса стены с окнами. Если нужно утеплять стены, вертикальные профили устанавливаются на расстоянии 50 миллиметров от старых откосов.
• Оказывает влияние ширина подоконника, при отделке стен после его установки, разметка каркаса начинается от окна. Но при этом должна учитываться и толщина листа гипсокартона, она может быть 12,5 или 9,5 миллиметров.
• К раме прикладывается угольник и отмеряется нужное расстояние, добавляя 5 сантиметров с другой стороны проема. Можно ко «дну» подоконника сразу установить ПН, с шагом вертикальных стоек до 60 сантиметров.
• К рискам прикладывается строительный уровень, что поможет перенести их на боковые плоскости подоконника.
• Соединяются метки на полу и потолке.
• По этим линиям устанавливаются направляющие профиля:

1. по сторонам окна, вертикали в этом случае размечаются от этих профилей с шагом в 60 сантиметров;
2. один из них необходимо установит в углу комнаты.

• Монтируются подвесы с шагом 60 сантиметров, с центром строго по линии.
• В направляющие устанавливаются стоечные профили так, чтобы средний желобок их совпадал с отметкой на полу и потолке, а затем соединяются между собой.
• Уровнем регулируется вертикаль элементов по полкам и основанию.
• Производится окончательное крепление саморезами.
• Перекладины фиксируются с помощью «краба». Горизонтальная перемычка устанавливается над проемом.
• После полного закрепления металлического каркаса к стене, нужно зарисовать размещение поперечных и продольных профилей. Эта схема потребуется, если возникнет необходимость разместить на стене картины, дополнительной полочки или крепления к потолку декоративного кашпо.
• В этом случае для крепежа используются так называемые «зонтики», «бабочки» и другие подобные элементы, которые крепятся по такому принципу: пластиковый дюбель, при вкручивании шурупа, расправляет свои «крылышки», что обеспечивает надежное крепление с обратной стороны гипсокартонного листа.

Как выполняется обшивка стен гипсокартоном на деревянные профиля, подробно покажет видео в этой статье. При правильном проведении всех монтажных работ, отделка помещения гипсокаронными листами будет иметь хорошее качество.

Закончил архитектурный факультет Пензенского государственного института архитектуры и строительства. В течение последних десяти лет является ведущим специалистом крупной строительной компании в г. Пенза, занимающейся возведением многоэтажных жилых зданий. Общий стаж работы по специальности – 18 лет. Консультирует по вопросам дизайна, выбору материалов для внутренней и наружной отделки, технологии проведения отделочных работ.

Как крепить направляющие для гипсокартона

С помощью специальных программ можно полностью смоделировать будущую конструкцию, и в дальнейшем ориентироваться по сделанному фото. Это в значительной мере сокращает риск допустить оплошностьСовет: не используйте маркер для разметки по профилю, так как он может стереться. Лучше всего воспользоваться строительным карандашом.В итоге получается, что основным несущим элементом металлического каркаса является CD профиль с размерами 60х27 мм. В роли направляющей для крепления выступает элемент UD с размерами 80х27 мм. Стоечным вариантом для создания каркаса является CW 50х50 мм, 50х100 мм, 50х75 мм, направляющая для CW – UW профиль с размерами 75х40 мм, 50х40 мм, 100х40 мм.

Также можно использовать UA, являющийся укрепленным аналогом CW, имеющим более толстую стенку.

• Направляющий – потолочный (НПП). Выполняет ту же роль, что и направляющий, но исключительно для потолков из гипсокартона.
• Угловой (УП). Предназначен для отделки углов каркаса для гипсокартона. после финишной отделки.

Потолочные несущие профили типа CD необходимы для окончательного формирования решетки каркаса. Именно на них производится крепление гкл, поэтому не стоит приобретать комплектующие из металла малой толщины. Ведь чем она меньше, тем больше профилей понадобиться при обрешетке.

Основные элементы каркаса

Профиль CW-50

• Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
• Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
• Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) – используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Узнайте также о том, как клеить плитку на гипсокартон в ванной.

Подборка фото существующих видов направляющих для гипсокартона

При создании изделий из гипсокартона Кнауф (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы ГКЛ. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие для этого типы профиля.

Обращайте внимание на качество

Выдавливаемый методом холодного проката профиль для гипсокартона Кнауф имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

По типу профили делят на такие виды:

• стоечные;
• направляющие;
• перегородочные;
• арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Как крепить направляющие для гипсокартона

Методы крепления направляющих (слева-направо): одноуровневый, удлинение ПП, с помощью прямого подвеса, напрямую к стене, двухуровневый и подвес

• не боится влаги;
• не подвержен воздействию времени и гниению;
• обеспечивает прочность и устойчивость конструкции;
• при погрешностях установки металлический каркас легко можно “подправить”.

Использование гипсокартона предполагает создание массивной конструкции из профиля. Она обеспечивает устойчивость перекрытий и без нее невозможно представить ни одного проекта. Насечки должны располагаться на расстоянии 5-10 см друг от друга.

Стоит понимать, что чем меньше данное расстояние, тем на меньший радиус можно будет согнуть профиль. Затем достаточно приложить небольшое усилие, чтобы придать материалу нужную форму. В данной статье было рассмотрено крепление профиля для гипсокартона

Напоследок стоит сказать, что покупке материалов следует уделить особое внимание. В последнее время стало появляться множество фирм, которые реализуют строительные товары, не отвечающие требованиям ГОСТ

Будьте бдительны! Для данной работы нужно подготовить комплект инструментов для ГКЛ и расходных материалов. В процессе крепления потребуются следующие приспособления и оборудование:Обычно для крепления направляющих типов профилей применяют такой метиз, как дюбель-гвоздь. Он представляет собой стандартный пластиковый дюбель с шурупом. Не следует шуруповерт ставить на большую скорость, чтобы не вогнать гвоздь больше положенного в плоскость, при этом согнуть профиль.

Дюбель-гвозди, анкер-клины не монтируются в деревянное основание, а также в стены из пеноблок и других пустотелых материалов. Поскольку распорные элементы не будут фиксироваться в основании, а в основном в пустоте, что не даст требуемой прочности.

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.

Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
2. Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

• Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
• Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
• Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
• П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Соединение профилей для гипсокартона

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену

Пример крабового соединения профилей Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться

Так выглядит боковой соединитель профилей Чертеж с размерами соединителя профилей

Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами “семечками по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения. Процесс вставки удлинителя в профиль

Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы. Существующие варианты соединения профиля между собойКаждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

Подготовительные работы, перенос схемы на потолок

Предварительная подготовка заключается в ликвидации старого покрытия. Удаляются все элементы, в прочности крепления которых есть сомнения. Крупные трещины заделываются цементом, а потом шпаклюются.

На этом этапе также требуется избавиться от пятен грибка или плесени при ее наличии. Всю базовую поверхность потолка лучше обработать антисептиком, чтобы предотвратить их появление в дальнейшем.

После подготовки основания можно переходить к разметке по предварительно составленной схеме. Ее удобно осуществлять при помощи отбивочного шнура или малярной нити. Нарисованную на бумаге схему переносят на стены и потолок. Отмечается не только положение профилей, но и места крепления подвесов.

Материалы

Виды профиля

В строительном магазине вы можете встретить всего шесть разновидностей интересующих нас изделий:

1. Потолочный профиль (CD) размером 27х60 миллиметров. Он предназначен для сборки обрешетки по потолкам и стенам при их выравнивании;

Потолочный.

1. Направляющий потолочный (UD) размером 27х28 мм. Его функция — соединение потолочного CD с капитальными конструкциями;

Направляющий потолочный.

1. Стоечный (UD), предназначенный для изготовления стоек перегородки. Высота его боковых стенок составляет 50 мм, а вот ширина может варьироваться в диапазоне от 50 до 100 мм. Ширина определяет толщину перегородки и, соответственно, ее жесткость;

Стоечный.

1. Направляющий (UW). Он соединяет торцы стоек с капитальными конструкциями строения. Высота боковых стенок изделия всегда равна 40 мм, а ширина варьируется в тех же пределах, что и у стоек;

Направляющий.

1. Гибкий, или арочный предназначен для монтажа арок и прочих конструкций с изгибами. Гибкость ему придает перфорация боковых стенок;

Одна из разновидностей арочного профиля.

1. Угловой используется для армирования углов. Он прячется под тонкий слой шпаклевки; прочность его фиксации к основанию обеспечивает опять-таки перфорация стенок.

Оцинкованный уголок для армирования углов.

Длина направляющих, потолочных, направляющих потолочных и стоечных изделий может быть равной 3 или 4 метрам. Как нетрудно догадаться, длина подбирается в зависимости от габаритов конструкции и помещения в целом. Цена определяется длиной, шириной и толщиной стенок; на октябрь 2016 года она варьируется в диапазоне от 50 до 250 рублей.

Дополнительное оборудование

Помимо собственно профиля, для сборки каркаса или обрешетки могут понадобится следующие изделия:

Подвесы — прямые, представляющие собой сгибающиеся в форме буквы «П» перфорированные пластины, и регулируемые, позволяющие менять расстояние от капитальной конструкции до обрешетки;

Прямой подвес для гипсокартона.

«Крабы» — приспособления для соединения профилей по длине и под углом.

«Краб» для соединения потолочного CD под прямым углом.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.

Соединитель – это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам.

Процесс установки:

• вставить соединитель в первый профиль и защелкнуть плотно;
• второй вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
• есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Специфика крепления

Крепление профиля к стене под гипсокартон – это особая технология, требующая соблюдения некоторых стандартов и алгоритмов. Для начала следует выполнить разметку всей поверхности и очертить периметр линией, которая выступить ориентиром для будущей конструкции. При работе с потолком рекомендуется применять лазерный уровень – его достаточно выставить в нужном положении, а после остаётся лишь очертить периметр помещения. При отсутствии инструмента задача выполняется с применением традиционного строительного уровня.

На следующем этапе проводятся замеры. Если есть соответствующая задача, профиль нарезается на сегменты с необходимыми геометрическими параметрами. Процесс нарезки достаточно прост – вначале нужно нанести метки, прорезать боковые стенки, перегнуть профиль и дорезать элементы до конца. Затем остается приложить профиль к поверхности и отметить точки, где будут располагаться дюбели, и просверлить отверстия. Глубина сверления должна быть на пять миллиметров больше длины дюбеля. Чтобы было легче ориентироваться, рекомендуется наклеить изоляционную ленту на бур. Если на перфораторе есть глубиномер – задача упрощается.

Далее нужно приставить профиль к стене и вставить дюбель, который должен располагаться таким образом, чтобы пластиковая пробка полностью погрузилась в отверстия.

Вкручивать шуруп в дюбель необязательно – достаточно вбить молотком.

У новичка может возникнуть вопрос, как выглядит крепление профиля в углу? Есть два пути решения этой инженерной задачи. Первый способ заключается в том, чтобы в нужном месте прорезать и согнуть стенки профиля, чтобы получился прямой угол. Второй способ состоит в обычном совмещении двух отдельных элементов в углу и их последующей фиксации дюбелями и стягиванием саморезами.

После закрепления всех пристенных элементов переходим к этапу соединения профилей. Ниже вы узнаете подробно, как крепить профиль для гипсокартона между собой.
