Выбор и технология монтажа светильников в потолок из гипсокартона

Особенности прокладки проводов

Прокладка электрического кабеля является важным моментом в процессе монтажа светильников в гипсокартонный потолок. Настоятельно рекомендуется проводить данную работу до установки гипсокартонных плит. В этом случае удается осуществить наиболее качественную и точную разводку кабелей. Сечение провода должно быть не менее 1.5 мм 2. Схема подключения, независимо от количества светильников, должна предполагать параллельное включение, для независимой работы каждого источника.

При прокладке проводки в местах будущего подключения к цепи ламп, оставляют петли провода, длиной 20 -30 см — это позволит свободно маневрировать в момент соединения проводов. Желательно проводку укладывать в специальную гофру для кабеля. с низкой степенью воспламеняемости.

Если протяжка проводки ведется на смонтированном потолке, то для этого через заранее высверленные отверстия в гипсокартоне под светильники протягивают провод изготовленной протяжкой из алюминия, чтобы не повредить кабель. Можно заранее сделать нужные отрезки провода, которые будут соединять светильники.

При подключении проводки ориентируются на цвета жил. Допустим, голубая жила это фазовый провод, а коричневая жила – нулевой. Далее, в клеммной коробке, около светильника зажимают подводящий провод и кабель, который идет к следующему светильнику, при этом голубой зажимают с голубым, а белый — с белым, и т. д.

Выключатель должен размыкать только фазовый провод. Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.

Если предусмотрены скрутки проводов, то они должны быть запрессованы в медную гильзу и заизолированы. Открытые скрутки не допускаются.

При раскладке проводов не допускается их диагональное размещение, независимо от схемы установки светильников. То есть, этим выдерживается точное расположение проводов в скрытом пространстве, что упрощает поиск возможных неисправностей в будущем. При сложных разводках используются электрические распределительные коробки. в которые приходит главный питающий провод, а от нее идут дальнейшие ветви проводки.

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

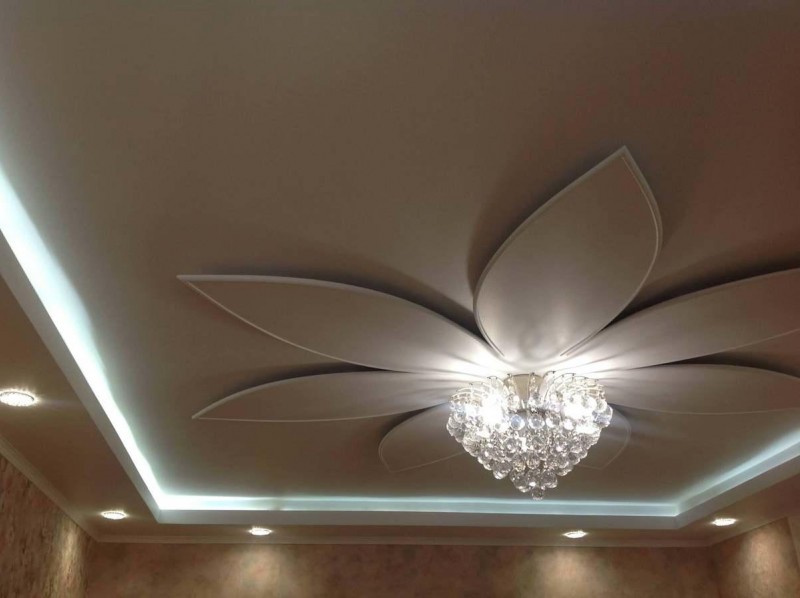

Потолок из гипсокартона с подсветкой: в чем плюсы

Этот дизайнерский прием – подвесной потолок с подсветкой – тем и хорош, что убиваются одним выстрелом «два зайца», качественное освещение (функциональность) и оформление (дизайн).

Выбирая такое устройство потолка, вы:

  • Отлично выравниваете потолочное покрытие;
  • Не нуждаетесь в подготовке основания перед монтажом потолка;
  • Находите легкий способ скрыть коммуникации под конструкцией;
  • Приобретаете разнообразные варианты оформления потолка: многоуровневый, с игрой света и т.д.

Гипсокартон с подсветкой — самый простой способ скрыть дефекты потолка

Из минусов же можно отметить только два существенных – минимум на 10 см вы снижаете потолочный уровень, сам монтаж невозможен без навыков работы с электропроводкой.

Монтаж светодиодной ленты

Монтаж светодиодной ленты нельзя провести к обычной электросети, ток как для нее нужен постоянный ток. Пред устройством светодиодной подсветки нужно приобрести специальный преобразователь, который будет выдавать при включении постоянное напряжение в 12-24 вольта. Блок питания покупается исходя из мощности всей подсветки.

Важно! Для точного подсчета, за постоянную берется 1 метр материала, рабочую мощность которого указывает производитель, и умножается на количество метров. Полученное значение умножается на коэффициент 1,15

Итогом получиться минимальная мощность блока питания, который нужно купить. Чертеж с размерами для монтажа светодиодной ленты на потолок Если предполагается установить несколько лент, то и блок придется покупать очень мощный, а он имеет очень большие размеры. Так что специалисты советуют подбирать преобразователь для каждой, отдельной полосы. Как эффектно смотрится подсветка штор, вмонтированная в коробе из гипсокартона – фото:

Подключение

Чтобы правильно подключить RGB ленту, нужен контроллер, для того, чтобы в ленте менялся цвет диодов. Из клеммы контроллера выходят четыре провода, на которых обозначены цвета:

Есть на контроллере и четвертый провод с обозначением мощности, который следует подсоединить к преобразователю. Стоит знать! Не вся светодиодная лента состоит из разных цветов, есть и однотонные диоды, для подключения которых контроллер необязателен. Пошаговая установка светодиодной ленты на потолок Прежде чем начать подключение, ленту нужно разрезать на нужные отрезки. Проводить раскрой нужно строго по отметкам, на полосе. Соединить участки материала можно спайкой или LED коннекторами, которые очень просты в применении. Достаточно положить отрезки ленты в коннектор и захлопнуть, но стоит эта составляющая дорого, так что если вам потребуется сделать несколько соединений, то стоимость конструкции существенно возрастет.

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

Особенности выбора светильников

Чтобы система освещения удовлетворяла всем требованиям владельца, необходимо учитывать совокупность ключевых параметров осветительных приборов, а также соотносить их с особенностями помещения, где обустраивается подсветка:

  1. Тип светильника (поворотный, стационарный, с вынесенным рассеивателем и пр.). Поворотные исполнения предлагаются по очень доступной цене, так как являются менее функциональными.
  2. Способ крепления: встраиваемые, накладные. Первый вариант предполагает необходимость врезки в гипсокартон, для чего в материале делается отверстие нужного диаметра. Соответственно, для натяжных и гипсокартонных подвесных конструкций играют роль габариты светильника. Чтобы натяжное полотно не деформировалось, точечные осветительные приборы 220 вольт для потолков должны быть оснащены двумя кольцами (протекторное, термоизолирующее).
  3. Степень защиты. Для установки дома в гостиной, кабинете, прихожей, на кухне и в детской достаточно исполнения IP20, IP23. В ванной, бассейне задействуют светильники IP57 и выше. Считается, что для таких помещений не подходят приборы, которые подключаются к сети 220 вольт, потому как безопаснее применять низковольтные светильники.
  4. Дизайн, тип используемых материалов: пластик, хромированный металл, стекло, хрусталь. Первый из названных вариантов предлагается по наиболее привлекательной цене. Однако для дома чаще выбирают хромированные, стеклянные и хрустальные исполнения.

Встраиваемые модели для подвесных потолков оснащены системой крепления, которая называется “пружины”, что позволяет без лишних затруднений устанавливать и при необходимости извлекать точечные осветительные приборы из подвесной конструкции.

Разметка потолка

Вне зависимости от того, подбираются светильники для натяжных или подвесных потолков из гипсокартона, необходимо разметить бетонное перекрытие под установку профилей, а также источников света.

Таблица рассчета освещения в помещении

Делается это заранее по двум причинам: чтобы направляющие и несущие элементы конструкции не перекрыли участок, где будет располагаться источник света; с целью предусмотреть разводку проводов сети питания 220 вольт, которая скрывается за поверхностью натяжных и гипсокартонных потолков.

Сечение кабеля должно находиться в пределах от 0,75 до 1,5 мм, а крепиться проводка будет к профильной конструкции. На участках, где планируется устанавливать встраиваемые или накладные светильники 220 вольт, оставляется запас провода примерно 15 см.

Монтаж

Встраиваемые осветительные элементы 220 вольт для подвесных конструкций устанавливаются после того, как в гипсокартоне были высверлены отверстия подходящего размера: чуть больше, чем диаметр внутренней части корпуса, немного меньше размера наружного выступающего кольца.

Очень удобно использовать коронку для дерева, она позволяет быстро получить нужные отверстия. Следующий шаг – подключение прибора к сети 220 вольт. Для этого достается петля кабеля, оставленная про запас и выполняется соединение питающего провода.

Все виды точечных встраиваемых светильников (тонкие, поворотные, стационарные и пр.) оснащены специальным креплением. С его помощью очень просто установить прибор в предварительно высверленное отверстие, нужно лишь удерживать зажимы, пока светильник не встанет на свое место. Если пружины отпустить, можно услышать щелчок, что означает надежное крепление источника света.

Таким образом, для натяжных потолков, а также конструкций из гипсокартона создана группа осветительных приборов, которые отличаются малым весом, легко монтируются. Если конструкцией предусмотрена светодиодная лампа, то светильник будет функционировать длительный отрезок времени, намного дольше, чем все существующие аналоги.

Перед монтажом таких приборов следует выполнить разметку на бетонном перекрытии, чтобы избежать наложения профилей гипсокартонной конструкции и участков расположения светильников. Проводка 220 вольт крепится к направляющим и несущим элементам каркаса подвесных потолков.

Точечные светильники

Конструкция и размещение точечных светильников

Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка.

Стандартные светильники производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.

С внешней стороны светильник оборудуется декоративной накладкой, скрывающей зазор между лампой и краем проделанного в подвесном потолке отверстия. Дизайн декоративной накладки может быть самым разным, и в некоторых случаях к одной модели светильника можно подобрать несколько накладок в зависимости от стиля помещения.

Модели точечных светильников

Сектор освещения большинства моделей составляет около 30 0. поэтому размещать такие лампы в потолке нужно рядами.

Оптимальные параметры размещения следующие:

  • Расстояние между рядами точечных встроенных ламп – не более 1 метра.
  • Расстояние между светильниками в ряду – не более 1,5 м.
  • Расстояние от светильника до стены – не более 0,6 м.

Совет! Оптимальным является размещения встроенных ламп в шахматном порядке, т.е. со смещением рядов – так комната будет освещена более равномерно.

Дополнительно точечные лампы можно устанавливать на предметах мебели или других деталях интерьера. Хорошо впишутся в дизайн комнаты также карниз с подсветкой или точечное освещение над рабочим столом в кабинете.

Типы точечных встраиваемых ламп

Чтобы облегчить вам выбор, мы расскажем о наиболее распространенных разновидностях встраиваемых светильников для подвесных гипсокартонных потолков.

По конструкции лампы делятся на поворотные и неповоротные:

  • Неповоротные встраиваемые светильники имеют максимально простую конструкцию. Установленная в таком светильнике лампа светит в одном направлении, и перенаправить световой поток вы не сможете.
  • Поворотные лампы отличаются более сложной конструкцией. и как следствие — установка получается более трудоемкой. Но зато при необходимости можно сфокусировать свет от нескольких светильников в одной точке, что иногда бывает весьма полезно.

В качестве источника света в светильниках могут использоваться:

  • Лампы накаливания.
  • Галогенные лампы.
  • Люминесцентные лампы.
  • Светодиодные лампы.

От типа источника света зависит не только энергопотребление и спектр излучаемого лампой света, но и параметры самой конструкции. Как правило, модели с лампами накаливания имеют размер около 12 см, потому установить их можно только в потолок соответствующих габаритов.

А вот светильники со светодиодной или компактной люминесцентной лампой можно скрыто смонтировать в подвесной потолок высотой около 6 см, например в небольшой короб со скрытой подсветкой по периметру комнаты. Но цена таких светильников будет несколько выше, чем оснащенных лампами накаливания – учитывайте это!

Совет! Для более «теплого» и менее «резкого» освещения, а также – для того чтобы осветительный прибор меньше нагревался, следует выбирать лампочки с зеркальным покрытием.

Стена с точечной светодиодной подсветкой смотрится великолепно.

Конечно же, это лишь самая общая классификация, поскольку моделей ламп каждой разновидности существует очень много. Следует внимательно изучить весь ассортимент — и только потом определяться с окончательным вариантом.

Точечные светильники

Конструкция и размещение точечных светильников

Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка.

Стандартные светильники под гипсокартон производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.

С внешней стороны светильник оборудуется декоративной накладкой, скрывающей зазор между лампой и краем проделанного в подвесном потолке отверстия. Дизайн декоративной накладки может быть самым разным, и в некоторых случаях к одной модели светильника можно подобрать несколько накладок в зависимости от стиля помещения.

Модели точечных светильников

Сектор освещения большинства моделей составляет около 300, поэтому размещать такие лампы в потолке нужно рядами.

Оптимальные параметры размещения следующие:

  • Расстояние между рядами точечных встроенных ламп – не более 1 метра.
  • Расстояние между светильниками в ряду – не более 1,5 м.
  • Расстояние от светильника до стены – не более 0,6 м.

Дополнительно точечные лампы можно устанавливать на предметах мебели или других деталях интерьера. Хорошо впишутся в дизайн комнаты также карниз с подсветкой или точечное освещение над рабочим столом в кабинете.

Можно ли клеить обои на гипсокартон? Читайте мнение специалистов.

Типы точечных встраиваемых ламп

На этапе планирования встроенного освещения очень часто возникает вопрос, а какие светильники для гипсокартона лучше? На самом деле ответ зависит от многих факторов, и в конечном итоге выбирать модель вам все же придется самостоятельно.

Но чтобы облегчить вам выбор, мы расскажем о наиболее распространенных разновидностях встраиваемых светильников для подвесных гипсокартонных потолков.

По конструкции лампы делятся на поворотные и неповоротные:

  • Неповоротные встраиваемые светильники имеют максимально простую конструкцию. Установленная в таком светильнике лампа светит в одном направлении, и перенаправить световой поток вы не сможете.
  • Поворотные лампы отличаются более сложной конструкцией, и как следствие — установка светильников в гипсокартон получается более трудоемкой. Но зато при необходимости можно сфокусировать свет от нескольких светильников в одной точке, что иногда бывает весьма полезно.

В качестве источника света в светильниках могут использоваться:

  • Лампы накаливания.
  • Галогенные лампы.
  • Люминесцентные лампы.
  • Светодиодные лампы.

От типа источника света зависит не только энергопотребление и спектр излучаемого лампой света, но и параметры самой конструкции. Как правило, модели с лампами накаливания имеют размер около 12 см, потому установить их можно только в потолок соответствующих габаритов.

А вот светильники со светодиодной или компактной люминесцентной лампой можно скрыто смонтировать в подвесной потолок высотой около 6 см, например в небольшой короб со скрытой подсветкой по периметру комнаты. Но цена таких светильников будет несколько выше, чем оснащенных лампами накаливания – учитывайте это!

Стена с точечной светодиодной подсветкой смотрится великолепно.

Конечно же, это лишь самая общая классификация, поскольку моделей ламп каждой разновидности существует очень много. Вот почему, решая, какие светильники лучше для гипсокартона, следует внимательно изучить весь ассортимент — и только потом определяться с окончательным вариантом.

Творить не просто, но приятно

С гипсокартонными потолками всё понятно: они потрясающи! Но как создаются такие шедевры? Я постараюсь вам описать монтажный процесс хотя бы в общих чертах.

Инструкция начинается с подготовки инструментов и материалов:

Реквизит

Необходимый инвентарь

НазваниеНазначение
Направляющие профилиФормирование рамки каркаса, предоставляющей пазы потолочным профилям
Потолочные профилиОснова для крепления гипсокартонных листов
Прямые подвесыФиксация потолочных профилей
Листы гипсокартонаФормирование подвесного потолка
Ножницы для резки металлаУкорачивание профилей
Дюбеля с саморезамиФиксация направляющих профилей и прямых подвесов
Малярный шнурНанесение разметки
Строительный уровеньКонтроль горизонтали конструкции
ПерфораторСверление потолка и стен
ШуруповёртЗакручивание саморезов
СерпянкаЗакрытие швов между ГКЛ
ШпаклёвкаЗаделывание швов между ГКЛ и шляпок саморезов
ШпательНанесение шпатлёвки
Острый ножРезка гипсокартонных листов
РулеткаВыполнение необходимых замеров

Потолочный профиль в направляющем

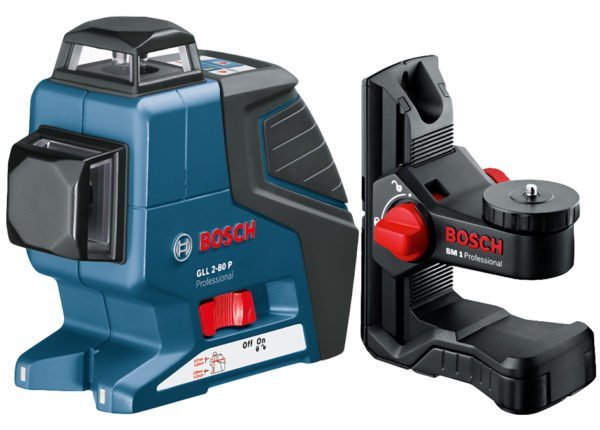

Пример лазерного уровня

Разметка

Теперь очередь нанесения разметки. Будет ли ваш гипсокартонный потолок ровным, по большей части зависит именно от этого момента. Итак:

  1. Замеряем углы комнаты и находим самый низкий;
  2. Отступает на нём от потолка 25 мм и наносим отметку. Это высота первого уровня, которую вы можете изменить под свой дизайнерский замысел;
  3. Лазерным или гидравлическим уровнем проецируем разметку на остальные углы помещения;
  4. Малярным шнуром отбиваем ровные линии, приставляя его края к нанесённым отметкам.

Установка каркаса

Принцип обустройства каркаса для подвесного гипсокартонного потолка

  1. Вдоль нанесённых с помощью малярного шнура на стенах линий крепим направляющие профили. Для этого:
  • Сверлим через каждые 40-50 см отверстия;
  • Заполняем их пластиковыми дюбелями;
  • Прислоняем профили и фиксируем саморезами;

Монтаж направляющего профиля

  1. Вставляем в образовавшиеся по периметру комнаты пазы потолочные профили с шагом 40 см. Такое расстояние в дальнейшем позволит закрепить каждый лист гипсокартона по краям и в середине;
  2. Сверху к основному потолку через каждые полметра над потолочными профилями крепим прямые подвесы, края которых потом подгибаем и прикручиваем к металлическим балкам, тем самым надёжно фиксируя;

Вот такое надёжное соединение потолка и потолочного профиля с помощью прямого подвеса у вас должно получиться

  1. Теперь укладываем изоляционные материалы и проводим коммуникации между элементами сооружённого каркаса.

Каркас подвесного потолка из гипсокартона готовый к размещению изоляционных материалов

Монтаж первого уровня гипсокартона

Допустим, по плану посреди потолка должен быть впавший круг, значит:

  1. Размечаем и режим соответствующим образом ГКЛ. Пару слов о резке:

Для разделения листа гипсокартона на части достаточно будет попросту разрезать картон острым ножом, а затем переломить гипс;

Разделение ГКЛ на две части с помощью канцелярского ножа

Плавные же линии следует резать уже электрическим лобзиком;

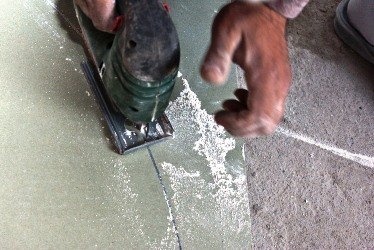

Создание плавных линий с помощью электролобзика

  1. Вместе с напарником поднимаем получившиеся фрагменты и саморезами прикручиваем их к элементам каркаса.

Монтаж второго уровня гипсокартона

Теперь снова отбиваем разметку, но отступаем уже не от потолка, а от каркаса первого уровня. После этого проделываем все уже описанные выше манипуляции за исключением области созданного круга:

  1. Подрезав потолочные профили в нескольких местах, выгибаем их в окружность и устанавливаем вокруг первого яруса, фиксируя прямыми подвесами;

Схема сгибания металлической планки

  1. Поднимаем ГКЛ и фиксируем на каркас. При необходимости выполняем порезку;
  2. Промежуток между ярусами закрываем вертикальными кусками. При этом их необходимо будет загнуть, чтобы они повторили очертание круга. Для этого мочим внешнюю по отношению к изгибу сторону и проводим по ней игольчатым валиком, после чего придаём размякшему листу нужную форму.

Косметика

Перед покраской необходимо выполнить ещё пару шагов:

  1. Заклеиваем все швы серпянкой, если вы, конечно, не хотите, чтобы они через время проступили через облицовочный слой;

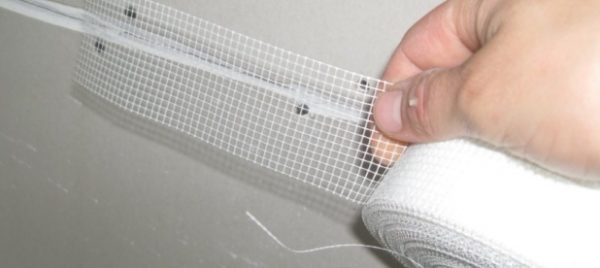

Заклеивание зазора между ГКЛ серпянкой

  1. Шпаклюем стыки и шляпки саморезов.

Шпатлевание швов и видимых элементов крепления

После застывания шпаклёвки можно приступать к декоративной отделке.

Этапы установки точечных светильников в гипсокартон

После того как выбран нужный тип спотов и проложена необходимая электропроводка, нужно приступить непосредственно к установке светильника в гипсокартон.

Для того чтобы процесс установки был быстрым и не доставил никаких проблем, перед началом работы следует запастить следующими инструментами:

  • шуруповерт либо электрическая дрель;
  • коронка по дереву нужного диаметра;
  • пилка по гипсокартону;
  • отвертка с индикатором;
  • пассатижи;
  • клеммные колодки.
  1. Подготовка посадочного места

Исходя из формы и внешних габаритов точечного светильника, требуется вырезать отверстие в гипсокартоне.

Во избежание короткого замыкания от случайного повреждения электропровода, необходимо обесточить сеть освещения, наличие напряжения нужно проверить индикаторной отверткой. После того как провода для будущих приборов обесточены, начинаем коронкой высверливать отверстие в гипсокартоне. Если отверстие должно иметь квадратную форму, следует воспользоваться пилкой по гипсокартону.

При выполнении отверстий нужно помнить о наличии металлической конструкции под гипсокартоном. Чтобы избежать попадания коронки на металлический профиль, рекомендуется заранее обозначить их месторасположение либо определить положение профиля при помощи карманного металлоискателя.

Подключение электропитания

Второй этап установки спотов – его подключение. Через высверленное отверстие в гипсокартоне нужно найти заранее проложенный провод питания. Вытащив провод наружу, при помощи клеммных колодок подключаем к нему спот. Клеммные колодки достаточно удобны в использовании и дают возможность надежно соединить провода любого сечения и материала.

После выполнения всех перечисленных этапов работы останется только установить точечный светильник в подготовленное отверстие в гипсокартоне. Если спот с пружинным фиксатором, необходимо свести пружины к корпусу и аккуратно вставить его в отверстие в гипсокартоне. Для того чтобы избежать повреждения поверхности подвесного потолка, можно воспользоваться проверенным методом. Для этого заранее стягиваем пружины проволокой, а после того как устройство окажется в отверстии, аккуратно перекусываем проволоку кусачками. Теперь остается установить лампу и проверить спот на работоспособность.

Для проверки светильника потребуется подать напряжение в сеть освещения. Включаем силовой автомат и проверяем, светильник должен работать равномерно без мерцаний.
