Использование лестницы в 2 секции: особенности конструкции и функций

Особенности материалов

При разработке плана лестницы на второй этаж важно учитывать тип используемых материалов, так как для некоторых из них могут устанавливаться отдельные нормы СНиП. Различают следующие виды лестниц по материалам:

• Деревянные. Проектирование деревянных лестниц является наиболее простым. Здесь доступно множество вариаций конструкций и способов их воплощения.
• Металлические. Самые прочные модели. Выглядят зачастую немного грубо и незавершенными без вспомогательной отделки.
• Бетонные. Самые массивные и тяжелые конструкции. Для распределения нагрузки требуется армирование.

Зачастую проекты деревянных, металлических и бетонных лестниц на второй этаж комбинируются подетально, чтобы создать оптимальный вариант для строительства в тех или иных условиях.

Разновидности лестниц в зависимости от материала изготовления

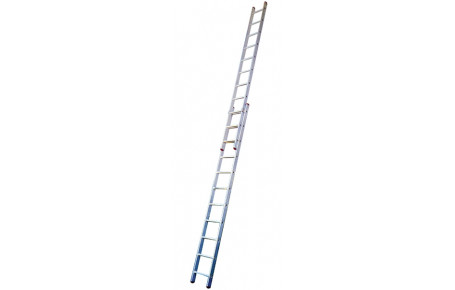

Из чего состоят 2-х секционные алюминиевые лестницы

Все добросовестные изготовители алюминиевых лестниц стараются оборудовать конструкцию так, чтобы обезопасить работающего на ней человека от падений и скольжений. Для этого разработан ряд методик с применением сопутствующих элементов.

Так же лестница имеет защитные прорезиненные накладки на ступенях и на нижних элементах опор, которые предотвращают скольжение как лестницы по поверхности, на которой она стоит, так и ноги человека по ступеням лестницы.

Элементы конструкции раскладной двухсекционной алюминиевой лестницы-стремянки:

• Секции лестницы;
• Перекладины, или ступени;
• Поперечная траверса, обеспечивающая безопасность лестницы;
• Стабилизатор равновесия:
• Фиксирующие крюки;
• Шарнирные соединения;
• Наконечники на опорах;
• Накладки на ступенях.

При покупке лестницы обращайте внимание на то, из чего сделана сама лестница, ее крепежи и накладки. Помните, чем дешевле лестница, тем меньшую степень безопасности она вам обеспечит

Желательно, при выборе лестниц, отдавать предпочтение известным фирмам-производителям, таким как «Алюмет», Fit.Vira. Rus.

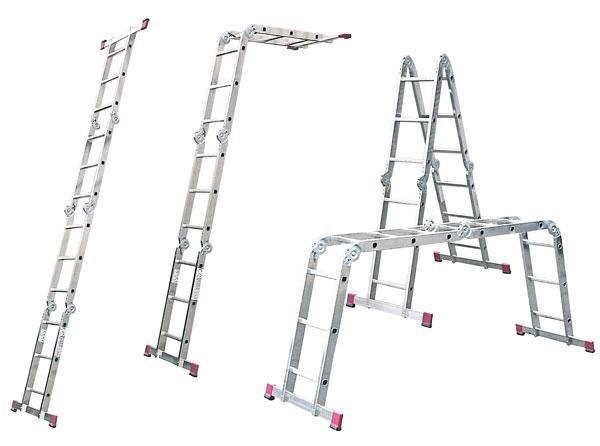

Лестница-трансформер: конструкция, опции, сферы применения

При проведении различных работ часто возникает необходимость взбираться на определенную высоту и для этих целей наиболее удобна лестница-трансформер. Она может принимать конусную или П-образную форму, а также использоваться в качестве стремянки. Такие конструкции считаются универсальными и поэтому они имеют широкую сферу применения. В качестве материала для изготовления, в основном используется алюминий, что позволяет существенно снизить вес конструкции, сделав ее более удобной в эксплуатации. Также используется и сталь, и хоть такие лестницы имеют значительную массу, они отличаются большей грузоподъемностью и применяются в промышленных целях.

Монтаж лестниц

Установку любой лестницы можно разбить на шаги:

1. Определить место, в которое она будет устанавливаться;
2. Подбор вида, количества ступенек, ширины и высоты, угла наклона, материала, дизайна;
3. Монтаж производится лишь по окончании отделочных и строительных работ. Осуществляется расчет конструкции и проходных проемов;
4. Продумываются все вопросы по технике безопасности (перила и прочие ограждения);
5. Продумывается укрепление лестницы таким образом, чтобы не было скрипов, шатаний и прочих недостатков;
6. Последний этап – монтаж конструкции.

На этапе выбора лестницы нужно обязательно учитывать дизайн дома, его особенности, чтобы лестница была дополнением к его внешнему виду.

Проекты лестниц деревянных домов – экологическая чистота вашей обители

Лестница – это важный элемент в доме, от неё будет зависеть уют и удобство в нем. Для процесса проектирования нужно потратить не мало времени, но в итоге получиться действительно качественная и долговечная конструкция. Рассмотренные в этой статье проекты лестниц в доме вам могут значительно помочь при выборе и проектировании.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Требования к безопасности конструкции

Двухмаршевая лестница устанавливается с площадкой, которая разделяет конструкцию на 2 части. Разнообразие материалов, из которых можно изготовить лестницу, довольно большое, однако в частных зданиях (дача, коттедж) зачастую устанавливают деревянную конструкцию либо из металлопрофиля.

Чтобы лестница получилась безопасной и удобной, при ее проектировании необходимо соблюдать определенный порядок:

1. Произвести точные замеры и расчёт расходных материалов. Получившиеся данные рекомендуется отобразить в чертежах.
2. Изготовление элементов конструкции должно производиться согласно информации чертежей.
3. Сборка предварительно подготовленных материалов в целостную конструкцию.

Для комфорта и безопасной эксплуатации лестницы специалистами определены следующие стандарты, рекомендуемые к соблюдению:

1. Ширина лестницы не должна быть меньше 80 см.
2. Высота установленных перил – минимум 0,9 метра. По прочности они должны выдерживать около 100 кг.
3. Прочность ступеней – от 200 кг.
4. Длина одного марша не должна превышать 15-18 ступеней.

Обязательные требования, касающиеся ступеней:

1. Размер приступи должен быть равен примерно 25 см.
2. Подступенек по своей высоте не должен превышать 20 см.

Это важно: оптимальная высота ступенек.

Переходную площадку можно выполнить в 2 вариантах: прямоугольной и Г-образной. Часто люди отдают предпочтение прямоугольной площадке, так как при установке марши развернуты друг к другу на 180 градусов, что значительно экономит пространство. Второй вариант более габаритный, но целесообразнее его использовать, если выход на следующий этаж расположен под углом или с поворотом.

Классификация лестничных сооружений из бетона

Марш представляет собой наклонную часть лестницы. Бетонный марш состоит из определенного количества ступеней и несущей балки.

Один марш является связующим звеном между горизонтальными этажными или межэтажными площадками. Согласно ГОСТу от 85 г. бетонные марши классифицируют исходя из наличия либо отсутствия на них фризовых ступеней, а также по количеству полуплощадок на следующие виды:

ЛМ — плоские лестничные пролеты без фризовых ступенек;

Лестничный марш ЛМ

ЛМФ – ребристые, оснащенные фризовыми ступеньками;

ЛМП – ребристые, оборудованные полуплощадками.

Фризовой называется ступень, которая примыкает к бетонной площадке. В свою очередь, ребристые марши с полуплощадками подразделяются на марши с двумя полуплощадками или с одной (без нижней площадки). Плоские устанавливаются в сооружениях с отоплением или без него, внутри или снаружи помещений с расчетной температурой до минус 40 градусов.

Горизонтальные площадки, соединяющие пролеты ступеней, разделяют на 3 вида:

плоские или ребристые, для оснащения маршей, не имеющих фризовых ступенек типа ЛМ (1ЛП и 2ЛП соответственно);

Лестничная площадка 2ЛП

ЛПФ – ребристые, устанавливаемые на маршах с маркировкой ЛМФ и наличием фризовых ступенек;

Лестничная площадка ЛПФ

ЛПП — ребристые этажные и промежуточные, которыми оборудуются марши с аббревиатурой ЛМП.

Государственный стандарт 85 г. предусматривает монтаж на ступенях накладных плит на проступи двух видов. Отделочные плиты на проступи 1 вида с маркировкой 1ЛН укладываются на рядовых и установленных снизу ступеньках маршевой секции. Второй вид 2 ЛН используется для накладки на поверхность ступенек, расположенных сверху марша.

Бетон – универсальный материал

Бетонные лестницы и площадки между ними зачастую формируют из готовых элементов. Такие конструкции состоят из материала высокого класса (минимум В15), а также оснащены металлическим каркасом.

Производством железобетонных изделий занимаются заводы и предприятия, деятельность которых строго регулируется, поэтому застройщику не приходится волноваться из-за соблюдения правил изготовления. Однако только от квалификации мастеров-строителей зависит правильность сборки и фиксация конструкций.

Бетонные плиты лестничных площадок (размеры подбирают с учетом габаритов здания и ширины маршей) применяют при возведении кирпичных и бетонных зданий, а также в случаях использования комбинированных техник.

Их прочность, простота применения и широкие возможности для декорирования существенно ускоряют и облегчают строительный процесс.

Лестничные площадки железобетонные (размеры не влияют на эксплуатационные характеристики) рекомендуют для составления внутренних и внешних лестниц. Однако следует учитывать, что железобетонные изделия смогут сохранять свои свойства при отсутствии агрессивных условий внешней среды. Максимально допустимая температура воздуха должна быть не ниже -40 градусов.

Прямые лестницы

Прямой лестничный марш (пролет) – это наиболее простой вариант для монтажа и для расчета. Такая форма очень удобна для деревянной конструкции. У прямых маршей есть один недостаток – для их установки требуется отвести значительную площадь помещения.

Чтобы рационально использовать пространство, место под лестницей часто оборудуют под шкаф, кабинеты и даже уборные.

Правильно составить проект и точно выполнить расчет помогут общепринятые нормы и строительные стандарты. Например, если лестница имеет межуровневую площадку, то ее ширина должна соответствовать ширине пролета. При этом минимальная ширина марша составляет 0,7 м. По такой лестнице может спускаться или подниматься один человек.

Для комфортного перемещения двух человек, а также для удобной транспортировки на второй этаж крупногабаритных вещей, например мебели, бытовой техники, ширина лестничного пролета должна быть больше — от 1,2 до 1,4 м.

Зависимость пропускной способности и удобства лестницы от ширины марша.

Длина одного прямолинейного участка со ступенями не должна быть более 3 м (минимальный размер — примерно 1,5 м). Ступеньки должны быть одинаковой высоты и глубины.

Как спроектировать удобную и безопасную лестницу на второй этаж

Чтобы лестница была безопасной, она должна быть эргономичной, то есть максимально приспособленной для использования человеком. Данное качество выражается в том, что человек не должен приспосабливать свой шаг под ступеньку – это она должна оказаться под ногой. Эргономичность – основной показатель безопасности для домочадцев. Параметры такой конструкции: ширина ступени – 27 см и больше, высота – 15-20 см. Ширина обусловлена средним размером ступни человека, а высота – удобством поднятия ноги. Если члены семьи – высокие люди с длинными ступнями, можно немного увеличить параметры ступени, если лесенкой будут пользоваться пожилые люди – ее высота должна составлять 15-16 см.

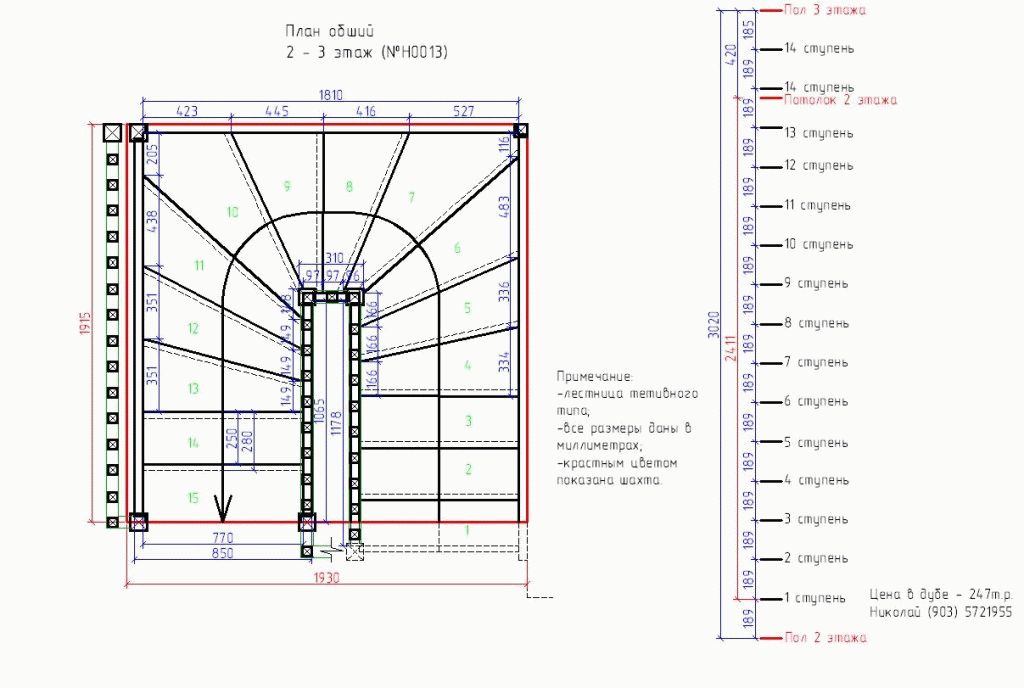

Методика расчета

Как спроектировать лестницы на второй этаж? Возможно ли проделать эту работу самостоятельно? Да, это не только возможно, но и доступно. Конструируя безопасную лестницу в графическом виде, представим себе прямоугольный треугольник, на гипотенузе которого разместятся ступени.Сначала проведем следующие расчеты.

Высота лестницы – это расстояние от чистового пола первого этажа до чистового пола второго этажа. Все ступени должны быть расположены на одинаковом расстоянии.

Рассчитаем количество: расстояние между этажами делим на высоту ступеньки, в данном случае 2,6 м/0,16 м=16,25 шт. Понятно, что число должно быть целым, поэтому округляем полученное значение. Для данного случая количество составит 16 шт. а высота – 16,25 см.

Расчет длины: количество умножаем на ширину одной ступеньки 16 шт.×0,27 м=4,32 м. То есть длина места в коридоре займет 4,32 м. При этом она не может начинаться прямо от стены, так как не будет доступа.

Если места недостаточно, можно сделать двухмаршевую конструкцию, сэкономив длину за счет ширины. Допускаются П-образная, Г-образная, винтовая форма. И нельзя забывать об удобных и прочных перилах, которые предохранят от падения и послужат опорой для рук.

Нюансы проведения работ

Косоуров понадобится два, однако в зависимости от нагрузок, которые должна будет претерпевать лестница, их может оказаться больше. При этом нужно будет подготовить остальные, используя первый в качестве шаблона. Вся поверхность должна быть обработана шкуркой. При необходимости внешние края нужно обработать фрезером, делая их закругленными, так конструкция будет смотреться более эстетично.

Сверху и снизу косоуры должны быть соединены с помощью балки между собой. Для чего следует выпилить их на четверть сверху и снизу. К толстой балке следует произвести крепления, используя анкерные болты. При наличии возможности следует зафиксировать косоуры к стенам, при этом также нужно будет применить анкеры. При использовании одной тетивы ее следует обрезать таким образом, чтобы она обрела нужную длину. После внутри нужно произвести выпил с помощью фрезы, сделав отверстия, которые станут углублениями для установки ступеней. К поверхности стены тетива закрепляется анкерами. Мастер должен проанализировать, насколько правильно располагается косоур и тетива с другой стороны, они должны находиться на одном уровне, только так удастся исключить уклон ступеней.

Технология и этапы монтажа двухмаршевой лестницы

Смонтировать двухмаршевую лестницу не составляет труда. Главное – наличие необходимых инструментов, которые зависят от того, из какого материала будет конструкция. Для обработки дерева потребуется ножовка, а металлический каркас придётся пилить болгаркой и применять сварку для соединения элементов.

Также нужно подготовить:

1. Рулетку.
2. Уровень.
3. Напильник.
4. Простой карандаш.
5. Наждачную бумагу и саморезы.

Для начала рекомендуется установить каркас, а затем заняться его декорированием. Один из самых важных моментов при монтаже маршевой лестницы – это правильные расчеты данных нагрузки. Чтобы не ошибиться, на нашем сайте существует специальный калькулятор для расчета верных показателей.

Монтаж конструкции делится на 3 этапа:

Установка площадки. Чтобы площадка находилась в подвешенном виде, необходимо вмонтировать в стену 2-3 балки. Также можно использовать вариант установки на опорах, но в таком случае под лестницей не будет свободного пространства.
Монтаж нижнего марша лестницы
Этому этапу необходимо уделить особое внимание

Очень важно намертво закрепить нижнюю часть подъема на следующий этаж во избежание вибраций.
Монтаж верхнего пролета
Установка этой части конструкции не отличается от монтажа нижнего марша. На данном этапе также важно прочно закрепить элементы к площадке и полу второго этажа

Рекомендуется избегать наличия люфтов, это приводит к сокращению срока эксплуатации лестницы.

Предназначение

Если высота строения превышает два этажа, для тушения пожара используют трехколенную выдвижную лестницу (ВПЛ). Ее делают из алюминиевого проката, что обеспечивает легкость при транспортировке. Конструкция позволяет быстро установить, выдвинуть и зафиксировать секции.

Можно встретить название лестницы – Л-60. Оно пришло с тех времен, когда снаряжение делали из дерева, а цифра 60 обозначала массу в килограммах.

Лестницы включают в комплект пожарного автотранспорта. В случае тревоги машина выезжает на вызов, и в арсенале спасателей всегда находится средство, позволяющее залезть в окно третьего этажа или на крышу (чердак) двухэтажного дома. С ее помощью они поднимают наверх оборудование, спасают людей и домашних животных.

Компактная лестница на второй этаж

Что значит, компактная лестница. Скорее всего, под этим термином подразумевается сооружение небольших размеров, которое можно уместить на небольшой площади. Во всяком случае, она не должна занимать много пространства и не мешать. И из винтовых, и из маршевых видов такие конструкции можно возводить. И в этом плане винтовые предпочтительнее, хотя, если сделать маршевую лестницу крутой, то занимать они будут немного места. Обычно такие сооружают из подвалов или на чердаки.

Итак, рассмотрим, как можно провести установку компактной лестницы в дом на второй этаж.

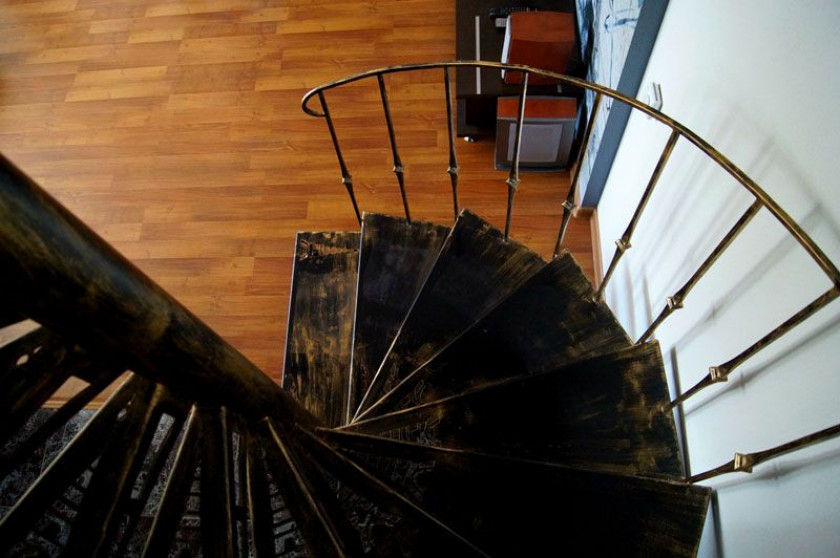

Как сделать компактную лестницу своими руками

Рассмотрим именно винтовой вариант. В основе конструкции лежит опорный столб, на который будут крепиться степени. Для столба лучше выбрать трубу диаметром 80-100 мм. То есть, будем собирать металлическую конструкцию с использованием сварки.

В первую очередь, как всегда, надо рассчитать количество ступеней и их размеры. Берем стандартные параметры. Но так как у винтовых лестниц ступени имеют конусообразную форму, то и расчет надо вести по-другому. Это в основном касается глубины.

1. Для этого надо знать длину окружности, которая формирует внешние границы ступенек. К примеру, если диаметр компактной лестницы будет 1 м, то длина окружности рассчитывается по формуле: 2πR или πD, где D — тот самый диаметр 1 м. Отсюда получаем, что длина окружности равна 3,14×1= 3,14 м.
2. Теперь данное значение надо разделить на количество ступенек, которое должно быть не больше 10. Даже если 10, то внешняя ширина каждой – это 3,14/10=0,314 м или 31 см. Так как лестница компактная, то на одном пролете будет не более 6 ступеней, поэтому расчет надо проводить под них.
3. Далее надо рассчитать точное количество ступеней по всей высоте лестницы. Для этого потребуются три параметра: высота потолков, толщина перекрытия, толщина ступени. К примеру, первый – 2,7 м, второй –15 см, третий 2 см. Для расчетов берем стандартное расстояние между ступеньками, пусть будет 20 см. Высота лестницы – это 270 плюс 15 равно 285 см. Делим данный параметр на 22 (это толщина ступени плюс расстояние между ними), получаем с округлением 13 ступенек. В данном случае нижняя ступенька – это напольное основание первого этажа.

Итак, в первую очередь по полученным размерам изготавливается 12 ступенек. Они могут быть изготовлены из уголка или листового железа толщиною не менее 6 мм. Затем устанавливается и крепится опорный столб. После чего к нему равномерно по длине привариваются ступеньки. Основное к ним требование – горизонтальность расположения.

Преимущества алюминиевых конструкций

Лестницы, выполненные из анодированного алюминиевого профиля считаются лучшим вариантом. Наличие оксидного слоя защищает материал от коррозийного разрушения, увеличивает срок службы изделий. Перекладины имеют рифленую поверхность для удобного и безопасного спуска/подъема, а лестничные опоры снабжены резиновыми противоскользящими элементами.

Стреямнки-странсформеры обладают рядом преимуществ:

• функциональность;
• компактность;
• прочность;
• небольшой вес;
• безопасность;
• длительный срок службы.

Особенности лестницы трансформера

Конструкции из дерева и стали, имеющие значительный вес, уступают по этому показателю алюминиевому оборудованию. В складном состоянии они громоздки и вызывают трудности при транспортировке и хранении. Этим обусловлено широкое применение именно лестниц из алюминия на открытых площадках, в садах, на дачных участках, в жилых домах.

Лестница алюминиевая односекционная: плюсы и минусы изделия

Кроме двухсекционной и четырехсекционной лестниц, существуют еще лестницы трехсекционная, телескопическая, выдвижная и односекционная. Односекционная лестница имеет ограниченные возможности, потому, как является лестницей приставной, и в использовании требует под себя опору.

Для работ в быту не стоит приобретать отдельно односекционную лестницу. Практика показывает, что двухсекционная лестница гораздо выгоднее, чем односекционная, потому что может быть использована и в качестве приставной лестницы, и лестницы стремянки.

Односекционные лестницы производят из следующих материалов:

• Алюминиевого профиля;
• Стали;
• Дерева;
• Стеклопластика.

Стальная лестница является самой надежной и прочной, но и самой тяжелой. Их применяют в основном стационарно, там, где работы на высоте ведутся постоянно. Деревянные лестницы – это наши очень старые добрые друзья, которые есть практически в каждом доме, но в настоящее время их с успехом вытесняют алюминиевые лестницы.

Дизайн двухмаршевых лестниц

Различают два вида конструкций маршевых лестниц: прямая и поворотная. Если в доме достаточно много пространства, к интерьеру отлично подойдет прямая. Ее легко смонтировать, но она довольно массивная. Второй вариант занимает меньше места и по дизайну напоминает винтовые модели. Для тех, кто не располагает большой жилплощадью, – это оптимальное решение.

В свою очередь, прямые и поворотные лестницы по дизайну делятся на:

1.  Открытые. Подразумевают под собой отсутствие подступенков, в результате чего между ступенями остаются просветы.
2. Закрытые. При сборке лестницы устанавливаются подступенки, что увеличивает уровень безопасности конструкции, но придает маршу более массивный вид.

В зависимости от интерьера здания, модели лестниц также классифицируют по направлению (по и против часовой стрелки).

Маркировка элементов для строительства лестниц

В соответствии с положениями ГОСТ 26887-86 года на площадки и пролеты со ступенями предусмотрена маркировка строительных элементов в виде набора определенных букв и цифр:

• Первая часть символов характеризует тип детали и значения его параметров трехмерного разрешения, выраженных в дециметрах.
• Вторая часть маркировки обозначает нагрузку на детали лестниц, а также ориентирование в пространстве проступей (левое или правое), а также способ и тип отделки их поверхности.
• В третьей заключительной части находятся символы, обозначающие опорные консоли, мусоропровод, усиленные маршевые участки.

В маркировке строительных деталей для монтажа конструкций, расположенных в зданиях с воздействием факторов агрессивной среды, дополнительно используют значение проницаемости бетона.

Конструкция лестниц трансформеров

Лестница-трансформер состоит нескольких секций, от 2 до 4, которые соединены подвижными шарнирами. Изменение конфигурации производится без особых усилий, затем конструкция фиксируется в соответствующем виде при помощи стопорных элементов. Это позволяет использовать изделие для разных целей и на различных поверхностях в виде стремянки, приставной лестницы, или как строительные подмостки.

Чаще всего применяются: 4×3 4х4, 4х5, 4х6, где первая цифра — секции, вторая — ступени.

Главное преимущество заключается в компактных размерах и возможности быстро изменять форму конструкции. В сложенном состоянии лестница занимает минимум места и свободно помещается в багажник легкового автомобиля, поэтому для бытового использования она применяется очень часто. Также стоит отметить и универсальность изделия, что позволяет использовать его для широкого ряда работ, при строительстве и ремонте, для сбора урожая в саду и выполнения различных других задач.
