Чертежи и методы расчета забежных ступеней
С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.
Проектные программы
Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.
Готовые решения
Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

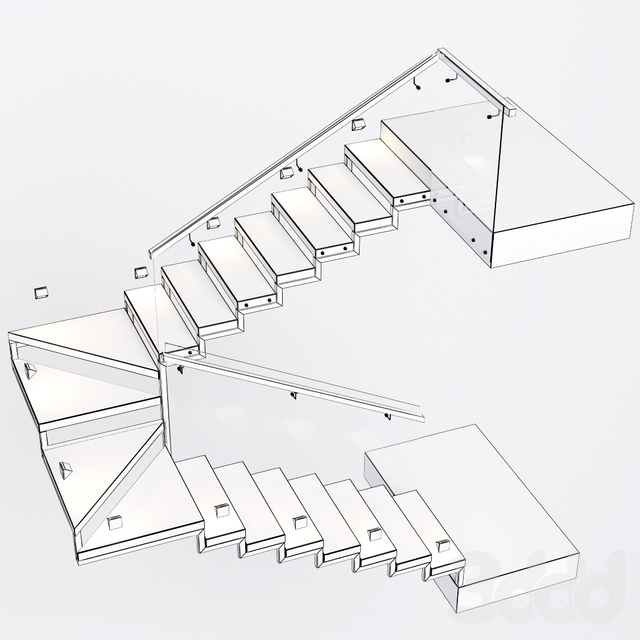

Чертеж забежной лестницы
Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.
Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.
Придется либо адаптировать конструкцию под интерьер дома. либо искать другой подходящий вариант.
Онлайн-калькуляторы
Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома .
Интерфейс онлайн калькулятора для расчета забежной лестницы
В противном случае полученная конструкция может закрыть окно или дверной проем.
Метод пропорций
Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:
- Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
- Отметить границу между прямыми и забежными ступенями, прочертить прямую.
- Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.
Элементы забежной лестницы
- От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
- От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.
Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.
Пример металлического каркаса для забежной лестницы
Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.
Расчет лестницы с поворотом на 90 градусов
Деревянная лестница с поворотом на 90 градусов
Разноименные лестницы с поворотом
Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.
Удобная двухмаршевая лестница с площадкой. Какая она?
Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.
Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.
Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.
Чертеж лестницы с площадкой
Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.
Особенности монтажа
Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.
Грамотное использование полезной площади при устройстве лестницы
Тетиву в поворотной части можно составить из отдельных фрагментов методом наращивания, но учтите, что это снизит прочность конструкции.
Монтаж ступеней производится снизу вверх. Вначале устанавливаются рядовые элементы. После этого нужно выставить забежные фрагменты. Зауженная часть фиксируется на опоре и радиусом отходит в сторону. Если есть участки с поворотом ровно на 90 градусов, две ступени образуют как бы двухуровневую площадку.
Процесс установки позволяет выявить и откорректировать незначительные недочеты проектировки, однако серьезные погрешности способны повлиять на прочность и надежность конструкции, поэтому так важно придерживаться правил. Если вы не уверены в достоверности расчетов, лучше воспользуйтесь услугами профессионалов
Виды поворотных деревянных лестниц
Как правило, это Г- или П-образные двухмаршевые модели. Угол поворота составляет 90 и 180, соответственно.
Кроме того, лестницы делятся на следующие варианты:
- С промежуточной площадкой между маршами. Такая модель позволительна в домах внушительных внутренних размеров и архитектуры. Площадка позволяет соединять крылья объекта, служит полезными дополнительными метрами для обустройства одной из домашних зон.
- С забежными ступенями. Экономит площадь небольших домов, так как располагается преимущественно в углу. Соединяет в себе практичность маршевой и изящность винтовой лестницы. В исполнении сложна и требует тщательных расчетов.
Дополнительные достоинства обоих вариантов в удобстве и безопасности. Конструкции рассчитываются таким образом, что выдержат вес переносимого на второй этаж груза и достаточное число помощников. Ширина и глубина ступеней позволят пользоваться лестницами пожилым людям и маленьким детям без опасения за их благополучное передвижение.
Из каких материалов изготавливают лестницы забежного типа
Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.
Лестничные изделия производятся из бетона, металла, дерева или стекла
Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.
Дерево всегда было классикой.
Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным
Рекомендуют требовать сертификаты и внимательно изучать внешний вид.
Должное внимание надобно уделять характеру материала.
Материалы для изготовления
При выборе материалов для производства можно ориентироваться просто на понравившееся фото, которое удается найти в каталоге строительной фирмы, в журнале или в интернете, но обычно хозяин дома исходит главным образом из собственных вкусовых предпочтений или финансовых возможностей, дизайнеры ориентируются на общую концепцию оформления интерьера.
Красное дерево – отличный выбор для поворотной лестницы
Основанием обычно служат косоуры или тетивы. С одной стороны в качестве опоры используется стена, с другой стороны – косоур или тетива, как и у обычных прямоугольных лестниц. В местах поворота производится дополнительное крепление к опорным столбам, которые устанавливаются на первом этаже и достигают высоты или второго этажа, где производится второе укрепление столба, или только до высоты самого поворота, имея только нижнюю точку фиксации. Соответственно, при повороте на 90 градусов достаточно только одного столба между этажами, при повороте на 180 – нужно два. Столб обычно изготавливают из металлической балки или толстого бревна. Ширина сечения зависит от радиуса поворота лестницы. В дальнейшем столб можно покрасить или задекорировать как-то иначе – все зависит от интерьера и общего дизайна помещения.
Косоуры или тетивы стандартно производятся из металла или дерева. Материалами для изготовления ступеней могут служить:
Главное отличие забежных ступеней перед обычными прямоугольными является их трапецевидная форма. Пространство между ступеней может быть заполнено подступеньками, но можно обойтись и без них.
Очень простая и стильная деревянная лестница с забежными ступенями
Редко, но все же иногда можно встретить конструкции которые полностью выполнены из железобетона или кирпича, но они выглядят очень громоздкими и малопривлекательными. К тому же, такие лестницы не дают возможности осуществить полный поворот на 180 градусов. Разновидностей лестниц очень много, достаточно просто просмотреть фото из каталогов специализированных фирм. Такие конструкции очень часто можно встретить в загородных домах, коттеджах, в городских многоуровневых квартирах, в офисных зданиях и торговых центрах. Изготовить такую лестницу своими руками несколько труднее, чем обычную прямолинейную, но вполне возможно. Однако прежде чем приступать к строительству лучше заранее проконсультироваться со специалистом, чтобы не допустить ошибок при проектировании лестничных ступеней по ГОСТ .
Виды лестниц
Существует несколько вариантов того, как сконструировать построение с забежным поворотным участком.
Винтовые строения лучшим образом отвечают подобным характеристикам. Компактный формат сильно экономит место внутри помещения. Общая ширина конструкции не превышает 3 метра.
Забежная конструкция имеет несколько разновидностей, в зависимости от того, какой угол поворота между маршами, количества разворотных площадок.
Очень распространенным вариантом является конструкция в форме буквы Г. В этом случае один пролет направлен прямо, а другой точно в бок, под углом 90 градусов. Иногда делают только платформу для отдыха, а иногда заменяют ее ступеньками. Еще одним вариантом может стать наличие обоих типов постройки.
Комбинированный вид
Такое построение комфортно в эксплуатации, подходит практически ко всем типам помещений, проста в строительстве. Дополнительно появляется возможность использовать пространство между пролетами и полом для хранения вещей или организации полноценного помещения. Например, под лесенкой часто делают туалет.
Вариант использования пространства
Формат С предполагает использование не двух, а трех маршевых участков, а итоговое сооружение содержит качества одновременно прямых и винтовых построек. Получается удобное, компактное воздвижение, придающее комнате необычный декор. Повороты получаются очень плавными, передвигающийся человек практически не замечает их. Можно сделать крупную или компактную версию, что делает данный подвид универсальным для домов любого размера.
Сходство с буквой П достигается за счет того, что заворот на следующий этаж предполагает расположение маршей параллельно относительно друг к другу. Поворотный угол достигает 180 градусов, существенно уменьшая количество занятого пространства. Общий вид представляет собой два пролета с прямыми ступенями, соединенные площадкой или забежными элементами.
Строение имеет приятные аккуратные очертания, отличается повышенной безопасностью и удобством установки внутри различных комнат.
П-образная лесенка
Форма будущего сооружения зависит от разных факторов, среди которых размеры соединяемых этажей, дизайнерское решение, личные предпочтения домовладельцев и установленные стандарты безопасности.
Лестница с поворотом на 90 градусов — как сделать своими руками
Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:
- длина лестничного проема равна 2294 мм;
- ширина — 930 мм;
- высота перекрытия — 2683 мм.
Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:
Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.
Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.
Изготовление косоуров
Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.
Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.
В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.
Верхние концы косоуров закрепляем с помощью металлических уголков.
После того, как несущие элементы будут закреплены, должно получится следующее:
При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу
Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.
Как сделать забежные ступени
Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.
Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.
Монтаж лестницы с забежными ступенями
Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.
С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.
Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.
Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.
Установка перил
Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.
Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем
Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника
Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.
Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.
Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.
Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.
При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.
Нюансы установки готового комплекта
К нюансам монтажа готового комплекта относиться:
- Установка места крепления ступеней на пристенной балке до ее установки на стену. Таким образом, процесс происходить гораздо удобнее.
- Производить монтаж в одиночку сложно. Лучше найти себе напарника, который сможет помочь в этом деле.
При установке и создании маршевых лестниц надобно учитывать механику движения человека, также правильный расчет угла наклона и число ступенек помогут легко спускаться, подниматься по конструкции.
Винтовые лестницы рекомендуют применять в маленьких помещениях. Служат вспомогательным прибором для подвала или чердака. Удобная для поднятия на верхние этажи.
Исходные данные для расчетов
Для того чтобы верно рассчитать и построить удобную поворотную лестницу на 2-й этаж следует учитывать следующую информацию:
- Размеры рассчитываются по формуле, основанной на длине шага человека, которая равняется 60-65 см, т.е. в среднем – 62,5 см.
- Хорошим соотношением глубины и высоты ступеней, удобным для перемещения признано 29:17 см.
- Удобство передвижения на верхний этаж обеспечит следующее соотношение: 2 высоты ступенек плюс глубина ступеньки должны равняться 62±4 см.
Однако существует и альтернативный способ рассчитать размеры
- Комфортным углом наклона лестницы специалистами признается уклон в 30-40 градусов.
- Глубина проступей должна быть не меньше чем 45-й размер обуви, т.е. не менее 27-31 см. Если нет возможности устроить достаточную глубину, можно компенсировать это более длинным выступом ступеньки.
Недостаточную глубину проступи частично можно компенсировать, убрав подступенок.
Высота ступеней должна составлять от 12,0 до 22,0 сантиметров.
Ограждения лестницы должны находиться выше центра тяжести среднего человека, т.е. от 90 до 120 см. Особенно это важно для поворотных конструкций на 90 градусов.
Если в доме имеются маленькие дети, ограждения должны быть не менее 120 см в высоту, а расстояние между балясинами лучше заполнить сплошными панелями и установить дополнительный поручень.
Чертежи и методы расчета забежных ступеней
С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.
Проектные программы
Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.
Готовые решения
Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.
Чертеж забежной лестницы
Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.
Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.
Придется либо адаптировать конструкцию под интерьер дома. либо искать другой подходящий вариант.
Онлайн-калькуляторы
Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома .
Интерфейс онлайн калькулятора для расчета забежной лестницы
В противном случае полученная конструкция может закрыть окно или дверной проем.
Метод пропорций
Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:
- Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
- Отметить границу между прямыми и забежными ступенями, прочертить прямую.
- Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.
Элементы забежной лестницы
От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.
Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.
Пример металлического каркаса для забежной лестницы
Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.
Расчет лестницы с забежными ступенями
Определить геометрию конструкции можно вручную или с помощью онлайн-калькулятора. В любом случае нужно найти необходимое количество нижних, поворотных и прямых ступеней, длину и высоту проема, ширину лестницы. Учитывается толщина проступи и тетивы, выступ края детали за проступенок.
Методы расчета забежных лестниц
Для определения габаритов ступеней, крутизны и радиуса закругления применяют несколько способов расчета:
- Графический упрощенный. Используется для расчета лестниц с поворотом на 90° или 180°. На чертеже, выполненном в масштабе, проводят центральную линию, которая соответствует траектории движения. Ее разбивают на одинаковые по размеру проступи согласно количеству ступеней и глубине, выдерживая ограничения по ширине узкой и широкой части.
- Метод пропорций. Применяется при расчете более плавного изгиба забежной лестницы. Часть проступей прямого марша изменяют на клиновидные. При такой раскладке перемещаться гораздо удобнее, так как нет резкого перехода на винтовой промежуток подъема.
- Датский метод. В результате построений получается проекция с отрезками, равными длинам узких сторон ступеней. Их переносят на чертеж. После пересчета из масштабных величин получают нужные натуральные размеры.
Применяют и другие методы расчета — подъема линий или развертки. Они требуют точных графических построений и знания законов геометрии.
Расчет угла подъема и величины проема
Самый распространенный вариант забежной конструкции — два прямых марша, расположенных перпендикулярно друг другу в углу помещения. Наиболее комфортный уклон определяет соотношение 1:2-1:1,75 или 30° в угловых единицах.
Примерное количество проступей находят делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступени. Например, в комнате высотой 3 м нужно будет разместить 3/0,15=20 ступенек минус одна (подъем на пол второго этажа).
Графический расчет на бумаге проводят по схеме:
- Проводят окружность радиусом, равным ширине марша.
- Размечают на чертеже оба марша с количеством ступеней, полученных предварительным подсчетом — делением высоты этажа на размер подступенка.
- Из точки желаемого начала закругления прочерчивают линии, перпендикулярные маршам. Их пересечение обозначают точкой А.
- Соединяют прямой точку А с центром окружности. Это — ось пропорций.
- Проводят линию через середину маршей и окружности, разбивают на винтовом промежутке на отрезки равной длины, соответствующие ширине ступени. Обычно, это 3-4 участка.
- Соединяют точку А с точками пересечения центральной линии по граням проступей. При построении контролируют ширину участка, соответствующего узкой стороне клина.
- Если он в переводе из масштаба меньше 10 см, точку А нужно выбрать заново. Отступают еще на несколько ступеней и проводят построения.
Можно увеличить количество забежных ступеней на закругленном участке, если марш достаточно широкий. Тогда условие, при котором узкий край проступи не менее 10 см, сохранится. В результате должна получиться фигура, соответствующая заданным требованиям. Размеры проема для лестницы жестко завязаны с углом наклона. Чем круче конструкция, тем меньше должна быть величина отверстия в потолке.
Определить границы люка можно на чертеже готовой лестницы, измерив расстояние между проступью и низом перекрытия. Если высота меньше 2 м, корректируют величину проема тремя способами — отодвигают плиту или балку (что часто невозможно), увеличивают уклон прямого марша (не всегда удается добиться комфортного угла подъема) или добавляют количество забежных ступеней вплоть до винтового варианта.
Вычисление количества обычных и забежных ступеней
На чертеже выделяют контуры каждого элемента. Теперь можно определить количество прямоугольных и клиновидных проступей. Но спешить с раскройкой материала не стоит. Лучше окончательно подогнать детали на месте.
Для вычисления точного количества обычных и забежных ступеней можно дополнительно воспользоваться онлайн-калькулятором. В поле для ввода указывают высоту помещения, длину стены, вдоль которой будет располагаться лестница, число поворотных и нижних проступей, ширину марша, толщину пиломатериалов.
После получения результатов, их сравнивают с вычисленными вручную. Они должны быть примерно равными. Затем приступают к изготовлению деталей и монтажу забежной лестницы своими руками. Можно приобрести готовый вариант, подходящий по размерам и характеристикам.
