Как используется лестница на больцах: комплектующие для сборки
Основу подобных лестниц, конечно же, составляют ступени, с помощью которых осуществляется все передвижение. Но, помимо этого, также основой подобного типа лестницы составляют такие комплектующие, как больцы. Это металлические элементы, служащие для скрепления ступеней между собой, крепления их к стенам или же к подвесным системам.
Конструкция такой лестницы заключается в том, что ступени на больцах не опираются на несущее основание, а прикрепляются к стенам
На первый взгляд, больцы, это просто металлические штыри пусть и сложной формы, но на самом деле они подразделяются на разные типы, такие как:
- Прочный анкерный стержень (его еще называют закладной элемент) несет на себе основную нагрузку, так как к нему крепятся все элементы конструкции. К таким больцам предъявляются особые требования к прочности.
- Компактный больц соединяет ступени между собой, а на более крупные больцы, устанавливаемые с краю лестницы, противоположной стене, когда вся конструкция почти собрана, устанавливаются балясины с перилами.
- Если это подвесная конструкция, то в этом случае системами ограждения служат металлические штыри, идущие с потолка вниз, можно сказать, что в этом случае они тоже являются комплектующими частями лестницы.
Если речь идет о комбинировании лестницы на больцах с другими элементами, например, с тетивой, а также с использованием поворотной площадки, то это тоже считается конструктивным элементом всей подобной лестницы.
Это все комплектующие данного вида лестницы, которые понадобятся при монтаже.
Какие бывают лестницы на больцах
Установка больцев осуществляется для различных видов лестниц. Чаще всего такую сборную конструкцию используют для такого типа строений:
- Винтовая. Сооружение используется для небольших помещений. В качестве несущей опоры в таких лестницах используют штангу. Края горизонтальных поверхностей ступеней скрепляются вертикальными больцами или фиксируются к стене. Винтовая больцевая лестница имеет достаточно крутой спуск, поэтому установка в домах, где есть маленькие дети и пожилые люди ее не желательна.
- П-образная. Такая конструкция требует достаточно много места для установки. С помощь П-образной лестницы можно обеспечить плавный подъем и спуск.
- Маршевая. Самое простое прямое сооружение. Больцы в таких лестницах могут закрепляться к стене или фиксироваться тетивой.
- Модульная. Такой вариант лестницы с больцами является наиболее распространенным. Сборка модульной конструкции проводится с учетом параметров помещения. Для установки лестницы используются несущие модули и больцы, позволяющие распределить нагрузку по всей ширине ступени.

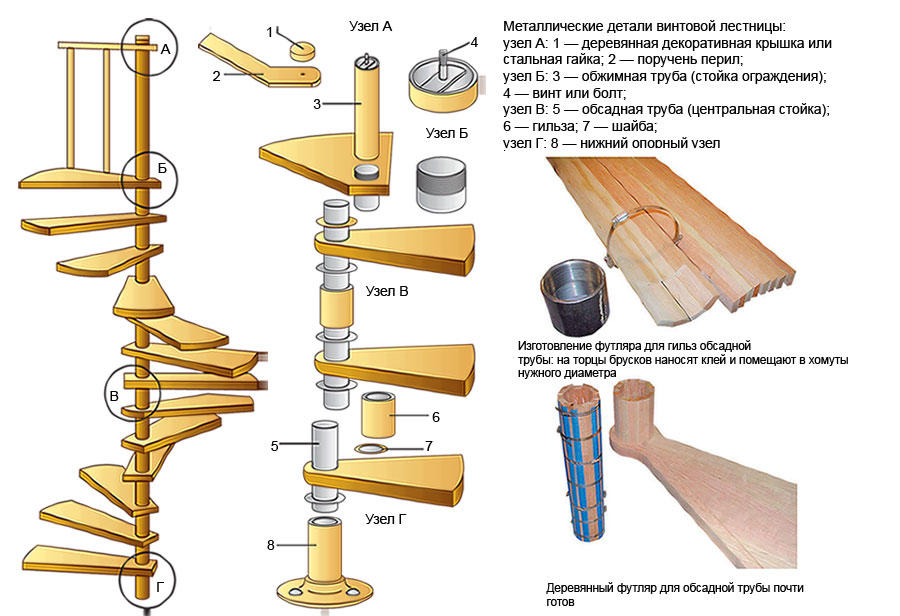

Винтовая лестница на больцах
Вид устанавливаемой больцевой лестницы зависит от особенностей помещения и индивидуальных предпочтений.
Недостатки и достоинства консолей
Такая система хорошо подойдёт для установки в офисах, загородных коттеджах, однокомнатных квартирах, при создании двухуровневых интерьеров. Преимуществом является компактное вмещение ее в помещение с любой площадью, а также, если лестница установлена в жилом здании, можно спокойно ходить по ней босиком, так как ступени не касаются пола и не будут холодными.
Следует учесть, что установка такой конструкции требует наличия прочной стены из бетона или кирпича. Если же есть сомнения в несущих конструкциях стен, следует отказаться от установки консолей.
Недостатком консольных лестниц считается большая стоимость. этому предшествуют перевозки из-за границы, налоги и страховые полисы. К недостаткам также можно отнести отсутствие профессиональных установщиков консолей, так как эти модели считаются новинкой на рынках, в отличие от армированного пенопласта, о котором мы писали ранее http://fasdoma.ru/uteplenie/penoplastom.html. ноу-хау, о котором знают дизайнеры интерьера, но не строители.
При установках необходимо тщательно просчитать площадь и в точности выполнить монтажную работу. При правильном изучении всех основ установки, монтировать такую систему возможно без опасений за свою безопасность.
Конечно, не стоит устанавливать такие лестницы в домах, где есть или будут дети. Конструкция консольных лестниц рассчитана только для взрослых, для детей они не безопасны, поскольку поручней или балясин у них нет.
Существует несколько видов необычных консольных конструкций :
- В домах или офисных зданиях с маленькой площадью подойдут винтовые варианты. Винтовая консоль — это надёжная, безопасная, винтообразная конструкция. У этой модели потрясающий вид, занимает она наименьшую площадь в помещении, так как ступени тянутся вверх в изогнутом направлении.

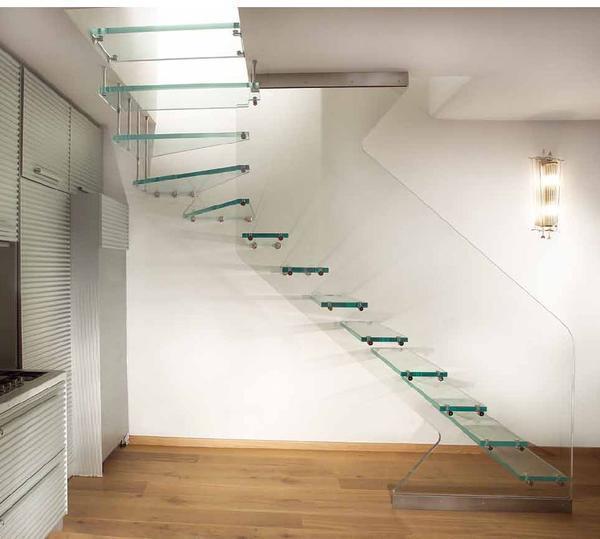

- Стеклянная — почти невесомая из-за прозрачности конструкция, выполненная из прочного стеклянного покрытия. Может также считаться прекрасным элементом декорации и использоваться в двухэтажных загородных домах, а крепится она внутри каменной стены и при этом достаточно прочна. Стеклянный вариант консоли
- Маршевая — простая в исполнении, её можно располагать как прямо вдоль стены, так и поворачивая под углом, в зависимости от высоты помещения. Если помещение невысокое, можно применить одну полосу, если здание высокое — маршевую лестницу соединяют между собой и устанавливают на нужной высоте и на нужном уровне, крепится она одним концом в стене, а другим прикрепляется к полу.
- Хребтовая — это вариант, состоящий из нескольких элементов, соединяющихся между собой. Хребтовая модель выстраивается вдоль стены и повторяет полностью все стеновые изгибы. Так как ступени такого типа извилисты и легко вписываются в любое помещение, благодаря поворотным конструкциям можно создавать разную геометрию.
- Кладовая — практичная модель из дерева, служит для установки в двухэтажных домах с небольшой площадью, лестница с выдвижными ящичками для хранения обуви и других вещей, что необычно и удобно, а главное – можно добиться оригинального способа хранения малоиспользуемых вещей.
- Изогнутая – эта конструкция крутая, изогнутая, выложенная пластинами перпендикулярно друг другу, не очень удобна в использовании и не безопасна.
Изготовление своими руками
Лестница на больцах может быть изготовлена практически из любого материала — металла, стекла, древесины и других. Однако именно деревянные лестницы на больцах являются классическим вариантом. Они достаточно просты с точки зрения сборки, имеют привлекательный внешний вид, экологичны и универсальны.
На начальном этапе изготовления лестницы на больцах своими руками необходимо произвести расчёт конструкции.
Традиционно один лестничный марш включает 3-16 ступеней. Осуществляя расчёт ступеней, вы должны учитывать высоту лестницы и размеры проступи.
Оптимальным расстоянием между ступенями принято считать 15 см. Глубина ступени берётся в пределах 20-30 см. Ширина лестничного марша должна составлять не менее 80 см. Если лестница состоит из нескольких маршей, следует предусмотреть промежуточные площадки. Такая площадка должна иметь ширину не менее 120 см и длину не меньше 140 см.
Монтаж
Для ступеней необходимо выбирать древесину прочных пород дерева. Толщина брусков должна быть не меньше 6 см. Если планируются стеклянные ступени, используйте для этих целей акриловое или закалённое стекло.
Больцы вы можете приобрести в специализированных магазинах. Отдавайте предпочтение тем, которые позволяют регулировать высоту ступеней.
Для вертикальных стоек чаще всего используют дерево либо нержавеющий металл.
Несущим элементом конструкции являются именно балясины. Поручень скрепляется с балясинами и является опорой для больцев.
Сборка марша начинается снизу лестницы. Первая ступень крепится не только к больцам, но и к стойке. Затем устанавливается вторая ступенька. Алгоритм монтажа показан на схеме.
Больцы могут различаться типом конструкции, однако принцип их крепления всегда одинаков. Они фиксируется с помощью контргайки.
Этапы строительства для консольных лестниц
Строительство лестницы-консоли — сложный процесс, именно поэтому основу для нее необходимо заложить еще на этапе строительства дома
Это важно по следующим причинам:
Для надежности и безопасности консольной лестницы для ее строительства используются твердые материалы, например, нередко их изготавливают из бетона.
Необходимо учитывать, из какого материала изготовлены сами стены. Например, для кирпичного строения кронштейны заводят на глубину не менее 200 мм, каждый из которых должен придавливаться минимум 10 рядами кирпича, это с учетом марша, шириной 80 см. Если для строительства использовался пустотелый кирпич, то глубина заделки кронштейнов увеличивается вдвое — до 400 мм
А если стена построена из рыхлого и пористого материала — газобетона, важно дополнительно укрепить место заделки закладными.
Не забываем следовать этапам строительства
Конечно, возведение такой конструкции не исключается и в уже готовых зданиях, но для этого используются другие типы крепления — анкера
Также важно учесть характеристику стен: лестницу-консоль можно строить в домах из кирпича и бетона
Как сделать лестницу на больцах своими руками
Лестницы такого типа можно сделать своими руками, главное условие при ее планировании и дальнейшем монтаже, является наличие несущей стены, к которой можно крепить ступени лестницы с одной стороны.
Лестница на больцах – отличное решение для современного интерьера, к тому же её вполне по силам сделать своими руками
Когда человек определился, как будет крепить лестницу, можно приступать к приобретению комплектующих, и приступать к установке лестницы.
Для этого необходимо проделать следующие действия:
- В стене проделываются отверстия на определенном расстоянии друг от друга, в которые закрепляются больцы для ступеней, они являются одними из основных крепежных элементов конструкции всей лестницы.
- Кода все больцы закреплены в стене, можно приступать к установке ступеней, установка начинается с нижней ступени, она является ключевым элементом всей конструкции. После монтажа первой ступени, приступают к установке следующих ступеней, крепя их к больцам.
- Одновременно с этим, ступени соединяют между собой с внешней стороны также металлическими больцами, на которые впоследствии устанавливаются столбики (балясины), на которые будут закреплены ограждения и потом уже перила.
После установки всей конструкции, и ее проверки, можно приступать к отделке, если это деревянные ступени, то можно их покрыть лаком, морилкой и т.д.
Отремонтировать такую лестницу своими руками в случае повреждения можно достаточно легко, достаточно разобрать часть конструкции, и поменять поврежденную деталь.
Чем она хороша
Конечно, все элементы интерьера выбирают исходя из общего стиля дома, его планировки, но лестницы на больцах могут смотреться органично в зданиях очень разной архитектуры. Применение различных материалов для ступеней и ограждения, большой выбор вариантов отделки позволяют вписать их не только в суровый хай-тек.
При этом сохраняются основные достоинства такого решения. Несмотря на легкий и прозрачный вид, правильно сделанная больцевая конструкция способна выдержать положенные по нормам 180-200 кгс. По ней можно спокойно перетаскивать мебель и тяжести, а занимает она существенно меньше места, чем лестница на косоурах или тетиве. Еще одно достоинство — ремонтопригодность: только у лестницы на больцах можно заменить ступень, не разбирая всю конструкцию.
Сравнивать стоимость лестниц разных конструкций бессмысленно из-за слишком большого количества факторов, влияющих на её формирование. Но, например, деревянные лестницы на больцах могут быть значительно доступнее таких же по параметрам «классических», из дуба или ясеня, которые значительно капризней в эксплуатации.
Лестница на больцах своими руками
При разработке интерьера современные дизайнеры все чаще обращают внимание на стиль «хай-тек». В этом случае прекрасным украшением любого дома будет лестница на больцах, название которой пришло к нам из Германии
Данная конструкция подвешивается особым образом и является легкой и компактной, благодаря чему она получила только положительные отзывы.
Как выглядит лестница на больцах
Лестница на больцах сильно отличается от своих аналогов, так как она не имеет какой-либо видимой системы, которая служит креплением для ее каркаса (это видно на фото). Такой необычный вид создается при помощи специальных элементов. Составляющие обладают декоративными и конструктивными характеристиками и разделяются на несколько категорий:
- больцы – штыри, прикрепляющие ступени друг к другу;
- анкеры – деревянные или металлические детали, которые предназначены для скрепления и поддержки всех выступающих деталей;
- фланцы – плоские диски или кольца, в которых имеются отверстия для болтов и шпилек (фланцы скрепляют звенья каркаса, но их установка проводится в момент постройки здания).
Главным условием организации такой системы, как лестница на больцах, является наличие несущей стены, сделанной из крепких строительных материалов. Установка будущего элемента декора в помещении дает возможность самостоятельно выбрать его внешний вид и придать любую форму.
В том случае, когда несущая стена отсутствует, изделие может быть закреплено двумя способами:
- подвешивание на тяжи, которые предварительно устанавливаются в потолочных балках;
- использование стальных стрежневых опор в качестве основы.
Первые шаги
После просмотра фото всех возможных вариантов и определения с внешним видом будущих ступеней потребуется выбрать место для их установки. В основном для этого хватит площади не меньше полутора квадратных метров. Угол наклона должен находиться в пределах 45 градусов, в противном случае подъем будет слишком крутым. Благодаря ответственному подходу к расчетам и разметке, полученное изделие будет не только красивым, но и комфортабельным.
На первом этапе монтажа своими руками следует прикрепить больца к стене. Они являются основанием, и на них будут установлены ступени и перила. Таким образом, больца представляют собой несущие комплектующие, на которых будет держаться весь каркас.
Чтобы произвести крепление ступеней, в стене просверливаются небольшие пазы. В них вставляются больца. Для изготовления ступеней можно использовать твердые породы древесины: клен, ясень, дуб или бук. Однако кроме древесины, некоторые предпочитают применять для постройки лестницы пластмассу, металл, искусственный камень или сверхпрочное стекло. Любой из вышеперечисленных материалов также подойдет для создания ограждения (перил).
Все основные комплектующие могут быть изготовлены своими руками при помощи деревообрабатывающего оборудования, но их можно и заказать у специалиста. Помимо этого перила и ступени продаются в строительных магазинах, и там покупателю предложат большой выбор деталей, выполненных в самом разнообразном дизайне.
Количество ступенек напрямую зависит от того, какой высоты будет лестница на больцах. Точное число назвать невозможно, но его можно рассчитать, разделив высоту всего изделия на высоту каждой ступеньки.
Установка и крепление
После проведения расчетов и закупки материалов необходимо переходить к самой установке своими руками. Для этого один край ступеней прикрепляется к стене стальными штырями, а другой, свободный, стягивается с остальными при помощи больцев.
При сборке конструкции лестница всегда начинается с нижней ступени и ее прикрепляют к опорной стойке. Это является обязательным, потому что она – основание всего каркаса. Затем устанавливаются все остальные ступени. Прочность крепежа поддерживается контргайкой. Ее необходимо закрутить сверху второй ступени. Процесс по установке конструкции на больцах можно посмотреть на видео.
Завершение
По окончанию монтажа лестница должна быть украшена декоративной отделкой. Для этого можно посмотреть фото и выбрать подходящее решение.
Самым правильным выбором станет покрытие всех элементов лаком, и именно этот вариант получил только хорошие отзывы. В этом случае следует позаботиться о том, чтобы в помещении отсутствовал сквозняк и предварительно пропылесосить все детали лестницы. Для лакового покрытия необходимо выбрать специальный состав – паркетный, так как именно он не портится со временем.
Модульная лестница на больцах – сборная конструкция
Модульные лестницы на больцах – это прекрасное решение для тех, кто не боится работать своими руками, но при этом не хочет, чтобы строительство заняло слишком много времени.
Для ее установки не требуется никаких специальных знаний. Преимуществами таких моделей является простота сборки, возможность создания любых типов конструкций. Регулируя модули, можно менять высоту ступеней и размеры лестницы.
В комплект входит верхний, нижний и угловые элементы, ступени прямые, угловые и забежные, стойки перил и опоры различной длины, поручни и набор больцев. Также к сборной лестнице обязательно прикладывается подробная инструкция по установке.
Монтаж сборной модульной лестницы на второй этаж своими руками (с видео)
Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.
Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.
Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.
Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.
Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.
С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.
Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:
Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.
Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.
Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:
Плюсы и минусы
В современных вариантах оформления внутреннего дизайна дома лестницы на больцах пользуются особой популярностью. Они прекрасно сочетаются с различными интерьерами. Особенно гармонирует подвесное устройство со стилями минимализм и хай-тек.
Свое широкое применение больцевая лестница заслужила благодаря целому ряду достоинств:
- высокая прочность всей конструкции — лестница выдерживает вес более одной тонны;
- простота монтажных работ – сложить детали и установить изделие можно самостоятельно;
- возможность частичного ремонта – для замены поврежденных деталей не требуется демонтировать все устройство;
- отсутствие скрипа — детали изделия не имеют стыков, поэтому при эксплуатации устройство не издает посторонних скрипящих звуков.
Больца обеспечивают зрительную легкость и невесомость всей конструкции. Благодаря такой конструкции пространство наполняется светом и воздухом. Отсутствие в строении различных угловых проемов и щелей ограждает от скапливания пыли на лестнице. Поэтому уход за сооружением для спуска и подъема не составляет сложности.
Недостатки больцевой лестницы довольно условны. К ним можно отнести сравнительно высокую стоимость изделия и особые требования к прочности стены.
Особенности лестницы на больцах: пространство под лестницей можно использовать
Мода на рациональное использование каждого сантиметра пришла в Восточную Европу всего 2 десятка лет назад.
К сожалению, граждане забывают, что там пространства бывает больше, чем в привычных уголках в доме. Доступные опции условно можно разделить на бюджетные, комплексные и премиальные.
При их выборе необходимо учитывать не только финансовые возможности, но и конечную цель:
- Большой ошибкой будет думать, что под лестницей можно только хранить одежду. Выдвижная кровать обеспечит дополнительное спальное место.
- Для предметов, частый доступ к которым не требуется, можно возвести глубокий шкаф. С точки зрения стилистического решения, шкаф повторяет господствующий в интерьере стиль.
- Если планируется разместить под лестницей гардероб, то лучше установить там вешалки на шесте. Принцип работы такого механизма достаточно прост. Подобного крутящимся дверям в офисных центрах, места для хранения вещей будут выполнены в форме створок барабана.
Большое количество домашней утвари или вещей легко расположить в шкафе-трансформере. Большое количество полочек и выдвижных секций обеспечит необходимой площадью.
Виды крепежа ступеней
Ступени подобных лестничных конструкций изготавливаются из различных материалов, от современных, вроде полимеров и стекла (тирплекс или закаленное), до “классических” дерева или камня.
Сам крепеж подразделяется на два вида:
вертикальный;
горизонтальный.
Вертикальный крепеж больцев происходит при последовательном монтаже ступеней, когда дальний край нижней проступи соединяется с ближним краем верхней проступи. При проведении замера глубины ступени, необходимо обязательно учитывать расстояние для будущего крепежа и нахлест верхней проступи. Глубина ступени, соответственно, увеличивается. Данный вид крепежа, как правило, является сквозным, но не обязательно. Дополнительным положительным аспектом применения вертикальных больцев является возможность их регулировки. Комплектующие позволяют в короткий промежуток времени заменить любой узел без полного демонтажа конструкции. Этим и отличается больцевая лестница от других конструктивных решений.
Горизонтальный или торцевой крепеж применяется для крепления ступеней к стене. Он, опять же, подразделяется на два типа – внешний и внутренний. Внешний крепеж заключается в накладывании ступени на видимую часть крепления (планку) с последующей к ней фиксацией саморезами (деревянные проступи) или болтами (при использовании резьбовых закладных в подготовленные отверстия каменных проступей). Внутренний (невидимый) крепеж – стальное резьбовое соединение (в простонародье штыри с резьбой), на которые ступени, собственно и «нанизываются» торцевой стороной. Через сделанную предварительно выборку в нижней части проступи происходит фиксация путем затягивания гайки по существующей видимой части резьбы. И внешний, и внутренний (скрытый) крепежи монтируются в стену при помощи закладных.
Особенности конструкции
Общий принцип конструкции на больцах заключается в том, что ступени лестницы с одной стороны прикрепляются к стене, а с другой стороны соединяются с перилами ограждений специальными штырями. Основой крепления в каких конструкциях являются больцы для лестниц. Проще говоря, это болты, при помощи которых торцы проступи фиксируется на стене, а также соединяются между собой.
В таких конструкциях нет ни тетивы, ни косоуров. Глядя на эти парящие в воздухе лестницы, некоторые люди считают их недостаточно надежными и небезопасными. Однако если больцевое крепление выполнено по технологии, то такая лестница будет обладать большим запасом прочности и прослужит долгие годы. Иногда марш может как бы слегка пружинить при перемещении по нему. Эта проблема легко решается, если соединить ступени с поручнем вертикальными стойками, что превратит всю конструкцию в надежный и жесткий каркас.
Существует два варианта монтажа лестниц на больцах:
- Конструкции, которые держатся исключительно на больцах.
- Лестницы, которые одной стороной закреплены на больцах, а другой прикреплены к несущей балке или стене.
Широко распространены сейчас многомаршевые винтовые лестницы на больцах.
Консоли в дизайнерских работах
Консольная конструкция производит неизгладимое впечатление, выглядит она лёгкой и застывшей в пространстве, в отличие от массивных двухмаршевых лестниц с площадкой.
При дизайнерских работах она считается незаменимой и легко вписывается в любой интерьер или экстерьер, как и обшивка дома профнастилом. о которой читайте здесь http://fasdoma.ru/materialy/profnastil/kak-obshit-dom.html.
При сравнении с других видов, консольные системы — самые простые при монтажных и демонтажных работах, в плане проектировки, проще разве что установка маяков под штукатурку, описанная в материале. При необходимости замены ступеней лестницы, демонтировать повреждённые ступени можно, не снимая всей конструкции. Лестница в стиле хай-тек на фото
Конструкция эта довольно прочная, так как изготавливается из дерева, камня или стекла. Благодаря таким материалам можно украшать любой интерьер помещений, тем самым придавая неповторимость и уникальность комнате, помещению. Главной особенностью при ее установке служит простота использования материала, что придаёт ей необычный вид.
В наше время популярным становится украшать загородные дома, офисы лестницами хай тек, отделывая ступеньки абразивными противоскользящими лентами. Такой вариант имеет вид металлических пластин с порошковым напылением или же состоит из полированной нержавеющей стали.
Ступени конструкций в стиле HI-Tech изготавливаются из ценных пород деревьев, таких как дуб, ясень и бук, или же могут заменяться керамогранитным материалом.
Лестница в таком стиле может быть также из металла и бетона в сочетании со стеклянным покрытием, пластиковым, из различного искусственного материала. Это модели открытого типа, они просты и имеют декоративный, несколько неряшливый, вид, так как все крепёжные детали находятся на поверхности, что придаёт конструкции стиль модерн, вне зависимости от ширины поступи лестницы .
Принцип крепления ступеней
Больцевая лестница создается на основе некого совмещения в одной модели косоурной и консольной конструкции. Для того чтобы зафиксировать часть ступеней могут использоваться следующие способы:
- Стена. Ступени с помощью креплений или посредством врезки в кладку или плиту фиксируются непосредственно в самой стене.
- Косоур. Это более привычный вариант, может быть как боковым, так и нижним, ступени укладываются на тетивы и затем дополнительно укрепляются больцами, обычно такой вариант является односторонним.
- Опора. Этот принцип заложен в винтовых и модульных моделях, ступени крепятся к центральной опоре, а для придания конструкции жесткости и устойчивости используются болты.
Основой же для этого вида лестниц служит больцевое соединение. Размещать эти крепления нужно с края ступени на расстоянии примерно 3-5 см. В ступеньке сверлится подходящее отверстие, через которое просовывается больц и фиксируется с помощью гаек.

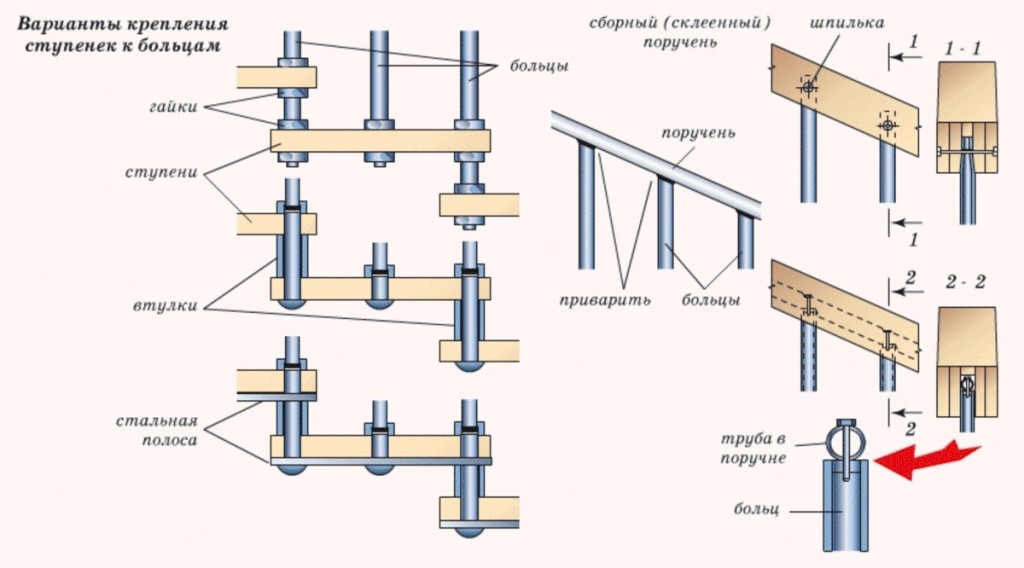

Схематическое изображение крепления ступеней к больцам
Для установки больц вдоль стороны лестницы, проходящей вблизи стены, нужны особые модели деталей. Верхняя часть такого болта завинчивается на ступени, а нижняя уходит в предыдущую. Под низом болт проходит в специальный кронштейн, который анкерным болтом фиксируется в стене.
https://youtube.com/watch?v=ofZ1whwg_s4
Необходимые для работы материалы, инструменты
Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.
Инструменты:
- сварочный аппарат;
- лестница;
- болгарка;
- маска для сварки, рукавицы и специальные очки;
- дрель со свёрлами по металлу;
- шлифовальные диски;
- устойчивый стол из металла;
- тиски;
- струбцина;
- карандаш;
- рулетка и угольник;
Материалы:
- Грунтовка;
- Уайт — спирит;
- Краска по металлу
- Так же для двух косоуров используют квадратную трубу из профиля.
- Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
- Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.
Проведение работ
Этапы работ:
- Резка заготовок;
- Изготовление кобылок, то есть узлов для присоединения ступеней;
- Сваривание опорных уголков;
- Монтаж косоуров;
- Приваривание ступеней и перил;
- Шлифовка;
- Грунтовка и покраска;
Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.
Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.
Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.
В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.
Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.
По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.
Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.
В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.
Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.
Советы по монтажу
Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.
Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет
Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы
А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.
В статье мы рассказали, как сделать металлическую лестницу на второй этаж.
Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.
Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!
