Простая лестница из профильной трубы: монтаж своими руками

Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется

Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

• возможность сделать любой тип лестничного подъема с различными углами поворота;
• профиль приемлет различные комбинации с другими материалами;
• длительное время использования конструкции;
• скорость сборки, на длительность которой не влияет уровень сложности каркаса;
• крепиться такая лестница в доме может на любом этапе строительных работ;
• доступная цена;
• возможность делать все своими силами.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Как сделать каркас металлической лестницы из профильной трубы своими руками чертежи, расчет

Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле.

Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.

При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами.

Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию.

Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.

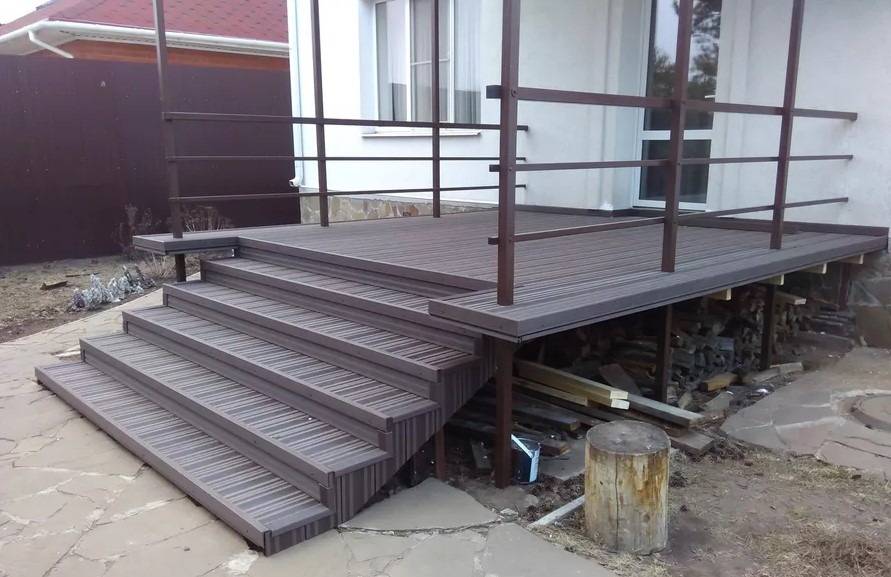

Крыльцо из профильной трубы

Из-за особенностей строения профильная труба жестче, чем уголок, а потому конструкции из нее способны выдерживать значительные нагрузки. Кроме того, из трубы можно изготавливать высокие крылечки, как на следующем фото. Для опор берем квадратные профили, сечением 50-60 мм, для рамы – их же, или прямоугольные 60х40. Для сборки лестницы подойдут профили квадратные, 35-40 мм.

Сборка площадки металлического крыльца

Прежде всего, нам нужно забетонировать в земле опоры для площадки крыльца. Заглубляются они примерно на 40-50 см, это нужно учитывать при расчете количества профиля. После того, как бетон под опорами застынет, можно начинать сваривать крыльцо из металла.

Раму для площадки варим на земле, сверяясь в процессе с угольником и уровнем. Когда все будет готово, поднимаем ее на опоры, наживляем. Проверяем уровнем, и, если есть необходимость, подправляем положение рамы полотком. Обвариваем раму капитально. Если ширина крыльца имеет большую площадь, то придется дополнительно доварить одну или несколько перемычек. Устанавливаем раму на опоры, привариваем, а после зачищаем швы от окалины.

Строим крыльцо из металла. Фото процесса сварки каркаса из профтрубы

Важно: при бетонировании опор передний их ряд заглубляем примерно на сантиметр ниже, чем задний. Таким образом, вы организуете необходимый наклон площадки, что обеспечит отток с нее дождевой и талой воды. Помните, что задержка воды на крыльце может привести к обледенению последнего и созданию травмоопасных ситуаций.

Помните, что задержка воды на крыльце может привести к обледенению последнего и созданию травмоопасных ситуаций.

Лестница для крыльца из металлической профильной трубы

Лестничный марш к металлическому каркасу для крыльца вы можете изготовить по инструкции, которая дана для постройки из уголка: со сборкой косоуров. Однако можно обойтись и без них. Лестница собирается следующим образом:

• Подготавливаем и свариваем вместе элементы синего цвета.
• Варим нижнюю раму, на схеме – желтый.
• Соединяем все детали элементами, которые обозначены оранжевым.

Делаем металлическое крыльцо для дачи или жилого дома: сборка лестницы

Для проступей можно использовать доски или арматурные прутки, наваренные параллельно друг другу. В качестве напольного покрытия на крыльцо из металла можно использовать так же доски и арматуру. Иногда применяются цельные или перфорированные листы металла. Последние предпочтительнее, так как на них не задерживается вода. Ограждения и перила можно сделать самостоятельно, из той же профильной трубы и арматуры, как на фото.

Крыльцо железное. Фото постройки из профильной трубы

Как изготовить?

Из дерева

Приготовить 4 доски с параметрами: 100х2,5хД мм (Д – длина, соответствующая высоте будущей лестницы). Заготовить необходимое количество поперечных планок из расчета 1 штуку на каждые 50 см. Длина каждой поперечины не должна превышать 70 см. Две вертикальные доски положить строго параллельно на ровную поверхность. Выложить поверх них на равном расстоянии заготовленные планки – ступеньки. Торцы планок должны совпадать с краями досок. Угол между вертикальными и горизонтальными элементами должен быть 90 градусов.

Аккуратно, чтобы не сместить получившуюся конструкцию, уложить оставшиеся 2 доски таким образом, как были уложены 2 первые. Должна получиться «двухслойная лестница». Еще раз проверить соответствие угла между деталями. При помощи саморезов закрепить планки, расположенные между двумя досками, в точках их соприкосновения. Для того чтобы заготовки не растрескивались от вкручивания саморезов, необходимо просверливать для них посадочное отверстие. Для этого используется сверло с диаметром, не превышающим диаметр самореза. В каждую точку соприкосновения планок вкручивается минимум по 2 шурупа с каждой стороны лестницы.

Данный вид лестницы – один из самых практичных. Ее конструкция позволяет собирать приспособление связи практически любой длины и легко выдерживает максимально допустимые нагрузки. Для изготовления могут применяться подручные строительные материалы, которые могут быть использованы для иных назначений после демонтажа. Нет необходимости делать какие-либо вырезы, упоры под планки ступенек и другие дополнительные манипуляции.

Из металла

Для изготовления конструкции можно использовать профильную трубу квадратного или прямоугольного сечения, однако, второй вариант имеет бесспорные преимущества перед первым. Такая лестница может иметь несколько модификаций. В первом варианте 2 вертикальные опоры прямоугольного профиля соединяются между собой планками из такого же материала. При этом планки крепятся к опорам с внутренней стороны последних. Во втором варианте ступеньки прикрепляются к вертикальным частям поверх них. Для облегчения конструкции в качестве поперечных планок можно использовать трубу меньшего диаметра.

По аналогии с деревянной лестницей, металлическая собирается путем соединения горизонтальных планок с вертикальными опорами. При помощи сварочного инвертора заготовки свариваются между собой

Особое внимание уделяется углу между деталями и прочности сварного шва. От качества данных характеристик зависит степень безопасности при использовании устройства

Свойства металлической конструкции позволяют снабдить приставную лестницу крюками-зацепами, которые могут удерживать ее в нужном положении, опорной площадкой для ног. Последняя может быть перемещаемой по высоте. Для реализации такой модификации площадки изготавливаются ее крепления, основанные на болтовых соединениях, позволяющих закреплять ее на нужном уровне.

Из ПВХ труб

Данный способ изготовления лестницы самый непрактичный. Его особенностями являются: дороговизна материалов, низкая прочность конструкции, сложность сборки. Чтобы изготовить лестницу из ПВХ труб, необходимо использовать последние с внутренним диаметром не менее 32 мм. Желательно, чтобы они имели внутреннее армирование металлом или температуроустойчивым слоем. Соединения вертикальных опор с горизонтальными подножками осуществляются при помощи ПВХ тройников.

Для максимально безопасного использования лестницы из ПВХ труб ее высота не должна превышать 2 м. В противном случае при оказании рабочей нагрузки она может подвергнуться конструктивной деформации, что может угрожать жизни и здоровью того, кто ее использует.

Инструменты

Набор инструментов, необходимых для самостоятельной сборки приставной лестницы, определяется типом ее конструкции и свойствами материала, используемого для изготовления.

Деревянная модификация:

• распилочный инструмент (ножовка, электролобзик, торцовочная пила);
• шуруповерт с насадками (сверла, бита);
• стамеска по дереву;
• молоток.

Металлический вариант:

• углошлифовальная машинка с отрезным кругом;
• сварочный аппарат (при необходимости);
• дрель со сверлами по металлу.

Сборка из ПВХ материалов:

• паяльник для полипропиленовых труб (ПП);
• труборезы (ножницы для резки ПП труб);
• сопутствующие инструменты.

При выборе того или иного пути изготовления лестницы понадобятся измерительные и разметочные приборы:

• рулетка;
• угольник;
• маркер, карандаш.

Расходные материалы, в зависимости от вида лестницы:

• саморезы по дереву (размер подбирается индивидуально);
• болты, гайки, шайбы;
• электроды;
• ПП уголки, соединители, заглушки.

Сборка конструкций

Справившись с самой трудной задачей, с расчётами, приступают к разметке профиля и созданию каркаса по чертежам. Этот процесс несложный, поэтому переходят непосредственно к свариванию элементов из труб. Некоторые предпочитают соединение на крепежах, но это намного сложнее и занимает довольно много времени. Далее подробно разберём, как сварить лестницу из профильной трубы.

Собираем маршевый пролет

Монтаж самодельной маршевой конструкции зависит от её вида:

• крепление на одной усиленной профтрубе;
• сваривание элементов и образование ломаных косоуров.

На одной профильной трубе

Для первого варианта необходимо приобрести профтрубу с сечением 150×150 мм. Она обеспечит надёжную прочность. Для проступей необходимо обеспечить опоры. В их качестве выступают листы металла 3-4 мм, ширина которых должна составлять ½ значения проступи на схеме.

Варить подставки для ступеней на трубе можно несколькими способами:

1. В местах крепления ступеней с определённым шагом привариваются заранее подготовленные листы, служащими подставкой для ступенек. Но на одном сварочном шве элементы нагрузку не выдержат. Следует обеспечить им подпорку. Её роль могут сыграть кусочки арматуры из такого же листа или профиля меньшего сечения. Но, специалисты отмечают, что эстетика такой лестницы не на высоком уровне.

2. Дизайн второго варианта намного привлекательней. Для начала нарезаются детали опоры из такой же трубы, что и несущая деталь. Один из торцов срезается под углом наклона лестницы. В этом месте опоры привариваются к основе. Со второго конца навариваются пластины для ступеней.

Нагрузка на лестницу получается немалая, особенно в точке касания основной трубы к полу. Нужно распределить нагрузку равномерно. В месте касания опорной трубы с перекрытием нужно наварить пластину из металла толщиной от 5 мм.

На ломаных косоурах

Следующий вариант каркаса лестницы из профильной трубы – ломаный марш, заменяющий балки в деревянных изделиях. К его плюсам относят низкую стоимость и небольшой вес, если сравнивать с изделием на одной трубе. Трубы приобретаются с сечением 40×60 мм. Допускается чуть больше, но не меньше.

Статья по теме: Как рассчитать лестницу на второй этаж: оптимальные параметры

Сварка каркасной детали производится также двумя способами:

1. Сначала нарезают заготовки, соответствующие размерам проступи и подступенка с добавлением толщины материала. Затем последовательно элементы сваривают под прямым углом и получают готовый косоур. К недостаткам такого способа относят громоздкую работу по свариванию и возможность неравномерного соединения.

2. Второй способ сварки боле эстетичный и относится к одному из лёгких. Необходимо в трубе с одной стороны вырезать болгаркой деталь в виде равнобедренного треугольника. Одна сторона материала остаётся не тронутой. После этого трубу сгибают до образования прямого угла, выполняют фиксацию стыков.

Сборка винтовой конструкции

Монтаж самодельной винтовой лестницы начинают с установки трубы-опоры строго вертикально. В её роли должна служить деталь с круглым сечением и как можно большей толщины. Это обосновано огромной нагрузкой на неё. На полу у основания опоры устанавливается толстая и надёжная площадка. Во время проведения строительных работ сваривается крестовина и заливается бетонной стяжкой.

Далее переходят к опорам под ступени. Их также можно сделать двумя способами, в зависимости от сечения профильной трубы:

1. Из металлопрофиля с сечением 20×20 мм или 30×30 мм свариваются детали. Должна получиться форма, повторяющая периметр будущих ступеней. Чтобы не мучится с подгонкой по размеру каждой детали, можно предварительно сделать лекало. Из деревянных брусков формируется нужная форма и крепится на лист фанеры. Остаётся внутрь вставлять металлические отрезки и сваривать их между собой.

2. Для второго способа приобретаются трубы с сечением 40×60 мм. Для сварки нарезаются элементы, равные рабочему радиусу. На каждый их торец навариваются детали с таким же сечением и длиной чуть меньше размеров проступи в виде литеры «Т».

После подготовки опор их приваривают к круглой основе лестницы в местах расположения ступеней согласно проекту. Для большей надёжности опору под ступени усиливают подпоркой, прикреплённой к основе.

Разновидности лестниц из профильной трубы

Металлические лестницы из звеньев прямоугольного сечения имеют различную конфигурацию в зависимости от условий эксплуатации, планировки помещений и архитектуры зданий.

Выбор конструкции делается по таким критериям:

• требуемая пропускная способность;
• максимальная нагрузка;
• эстетическая составляющая;
• допустимый размер;
• соответствие интерьеру;
• собственные финансовые возможности.

Сделать практичное и красивое сооружение по силам любому мастеру, имеющему опыт обращения с бытовыми инструментами. Качественное выполнение задачи во многом зависит от правильности проектирования и составленных чертежей.

Маршевая

Маршевые конструкции представляют собой пролеты со ступеньками и перилами, соединенными на площадках. По устройству могут быть поворотными и прямыми. Такие лестницы из профтрубы используются для передвижения людей внутри и снаружи зданий, оборудования крутых склонов на местности.

В зависимости от высоты строения делается один маршевый пролет или несколько. Одинарная конструкция устанавливается при входе в дом, подвал, на чердак или внутри здания при большой площади комнат. Лестницы из нескольких маршей делаются для оборудования подъема между двумя близко расположенными стенами.

Количество ступеней на одном марше составляет 14-20 при крутизне 40-80 º.

Винтовая

Винтовые сооружения выбираются с целью экономии места в строениях, не отличающихся большой площадью. Частью ее основы является центральная стойка, выходящая на второй этаж, где она жестко закрепляется на плите перекрытия. Изделие состоит из спиральной опорной трубы, изогнутого поручня, ступеней и перемычек.

Крепление деталей осуществляется к стойкам между плитами или к несущей стене. Правильно спроектированная спиральная конструкция отличается презентабельностью, прочностью и надежностью. Сооружение отлично вписывается в любой интерьер, занимая минимум полезной площади.

Стремянка

Самодельную стремянку изготавливают для постоянного или временного использования. Исходя из предназначения выбирается складная или монолитная конструкция. Цельная стремянка представляет соединенные перемычками марш и обратные опоры. После проведения строительства или ремонта изделие распиливается на звенья для повторного использования или сдачи на металлолом.

Складное устройство имеет подвижное соединение для приведения в рабочее и транспортное положение. Соединение может быть шарнирным, накидным, болтовым, цепным и тросовым. Ступени делают неподвижными или поворотными.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

1. Сложность в изготовлении.
2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Видео: Лестница из профильной трубы

Приставная лестница для бытовых работ

Существует несколько способов сборки своими руками приставной лестницы из профильной трубы. Если вы не знакомы с тонкостями работы сварочным аппаратом, ступеньки можно зафиксировать при помощи болтов и уголков, однако сварная конструкция является более прочной.

Вместо приставной лестницы можно сделать стремянку – сооружение, удобное для строительных работ

Итак, нам потребуются:

• профильные трубы длиной 200-250 см с сечением 40 мм – 3 шт.;
• стальные пластины аналогичного сечения – 4 шт.;
• металлические уголки – 12-16 шт.;
• верстак;
• бытовой сварочный аппарат;
• набор 3-миллиметровых диодов;
• болгарка с дисками по металлу;
• наждачная бумага (шлифмашинка);
• ЛКМ по металлу (краска, антикоррозийная грунтовка).

Конструкция металлической лестницы сварена из профиля и уголков

Перед тем как сварить лестницу из профильной трубы, необходимо одну заготовку разрезать на несколько частей по 30 см – получатся ступеньки. Их количество зависит от длины профиля: например, из двухметровой заготовки получится 6 маленьких отрезков.

Так выглядит металлический каркас с разметкой и комплект перекладин для приставной лестницы

• делаем разметку – на длинных перекладинах обозначаем места сварки, интервалы между отметками – 25-30 см;
• если для дополнительной фиксации необходимы уголки – привариваем сначала их;
• чтобы конструкция обрела стабильность, производим сварку перекладин и крайних ступенек, таким образом, получаем прямоугольную раму;
• привариваем оставшиеся короткие отрезки;
• концы профиля делаем глухими – для этого используем металлические пластины;
• зачищаем неровности швов;
• грунтуем и покрываем специальной краской.

Если вам потребуется лестница большей длины, используйте другой профиль, например, с сечением 50 мм. Чем тяжелее и длиннее конструкция, тем мощнее и толще должна быть труба.

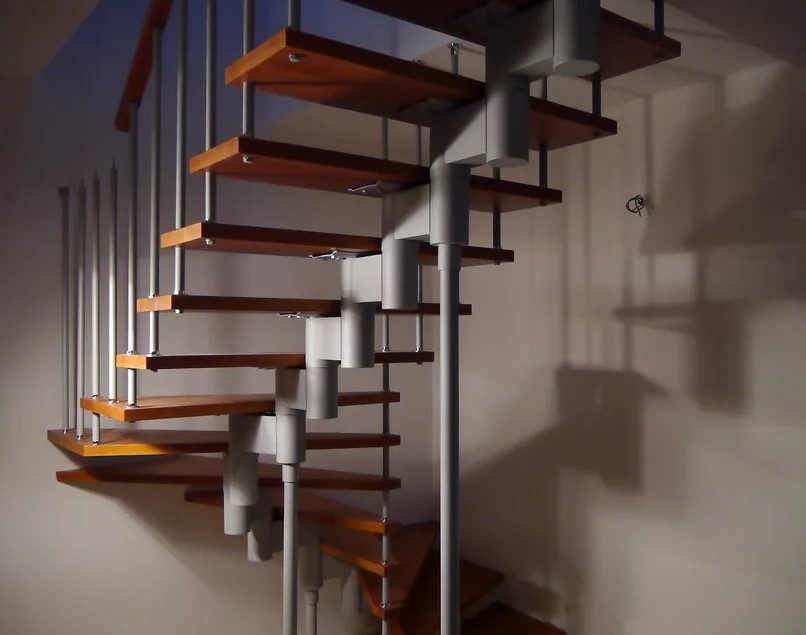

Винтовая лестница на второй этаж

Сооружение винтового типа используют, когда существует дефицит площади или возникает необходимость в дополнительном оригинальном дизайнерском элементе. В процессе подготовки необходимо приобрести инструмент: сварочный аппарат с диодами, циркулярную пилу, ножовку по металлу, напильник, шлифмашинку, молоток, рулетку и маркер. Наиболее простой вариант – ведущая на второй этаж лестница из профильной трубы в виде столба, к которому по спирали крепятся ступеньки.

Винтовая лестница на второй этаж, собранная из металлического профиля и деревянных ступенек, не только функциональна и удобна, но и служит украшением для дома из кирпича или дерева

В качестве опоры выступает толстостенная труба круглого сечения, длина которой зависит от расстояния от пола первого этажа до пола (или потолка) второго этажа. Из второй трубы, с тонкими стенками, но большего диаметра, необходимо сделать гильзы, оптимальная длина которых – 22-25 см. Гильзы будут нанизываться на опорный столб одна за другой уже с приваренными рамами ступеньки. Приступки бывают различной формы (прямоугольной, овальной), но наиболее удачный вариант – удлиненный равнобедренный треугольник, вершиной приваренный к гильзе.

Интересное дизайнерское решение – вынос винтовой лестницы наружу и оформление входа на второй этаж с улицы

• Привариваем рамы для ступенек к гильзам.
• Нанизываем гильзы на центральную опору.
• Устанавливаем опорный столб на бетонное основание, закрепляем в верхней части.
• Придаем ступеням нужное положение, свариваем гильзы между собой.
• Для придания прочности соединяем ступени металлическими столбиками и с внешней стороны.
• Зачищаем, грунтуем и красим всю конструкцию целиком.
• Декорируем ступени (подойдут доски, толстая фанера, листы металла).

Кроме профиля часто для устройства винтовых конструкций используют косоуры – прочные металлические балки.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

• определение положения конструкции в помещении;
• выполнение замеров и чертежа;
• расчет размеров элементов;
• определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

• твердые породы деревьев — дуб, ясень, бук, лиственницу;
• бетон;
• террасную доску;
• мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или “утиный шаг”, то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги.В первую очередь необходимо нанести на древесину антисептическую пропитку, которая защитит ее от гниения и создаст водоотталкивающую пленку. Оптимальным вариантом является дополнительное покрытие лаком. Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы

Прежде всего необходимо соединить тетивы со ступенями. Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями. Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома

Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями. Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома.

Как сделать стремянку? Все довольно просто — для этого вам понадобится минимум усилий и материалов.

Дополнительная информация по теме:

• Покраска стен из гипсокартона водоэмульсионной краской видео
• Как разметить потолок под гипсокартон без лазерного уровня
• Устройство ниши из гипсокартона под светодиодную подсветку потолка
• Красивые потолки из гипсокартона в зале фото 2019 современные идеи
• Светодиодная лента для подсветки арки из гипсокартона
