Прочная купольная теплица: 14 шагов к установке

Купольная теплица: проектировка и расчет плоскостей для идеального насыщения светом (81 фото)

Купольные теплицы имеют необычный вид и встречаются очень редко. Но это не делает их плохими, а наоборот позволит придать участку необычный вид и позволит выращивать растения в любое время года. Она состоит из множества треугольников соединённых с каркасом.

Особенности конструкции

Теплица позволяет сохранять высокую постоянную температуру на протяжении длительного срока без использования дополнительного обогрева. Это происходит благодаря конструкции, в которой днём воздух нагревается и переходит вверх.

В ночное время он опускается за счёт вытеснения его более холодным воздухом. Это создаёт благоприятный для растений теплообмен.

Сферическая форма совместно с широким основанием позволяет теплице лучше переносить сильный ветер. Её можно установить в любой местности.

Достоинствами теплицы являются:

• Теплица купол равномерно распределяет всей массу по периметру. Это позволяет ей выдержать большие нагрузки.
• Большая устойчивость разрешает установку в сейсмоопасных районах.
• Небольшая площадь ячеек позволяет уменьшить расходы на отопление и строительство.

Недостатки:

• Круглая конструкция не позволит установить внутри большое количество полок под растения.
• Множество стыков в конструкции потребует тщательной промазки для обеспечения герметизации.
• Сложно заранее рассчитать необходимое количество материалов.

Необходимые материалы

Дерево. Материал является легкодоступным, экологичным, дешёвым, лёгким, простым в установке. Его необходимо заранее промазать антисептиком для продления службы и защиты от вредителей и воды.

Сталь. У материала высокий срок службу и прочность. Но его также следует обработать специальным веществом для предотвращения появления ржавчины.

Пластик. Он немного дороже, чем аналоги, но более гибкий и обеспечивает лучшую герметичность.

Для создания крыши используются:

• стекло обеспечивает хорошее проникновение света, но оно очень тяжёлое и дорогое;
• плёнка – дешёвый вариант, не уступающий аналогам по проводимости света и превосходящий их по простоте ремонта;
• поликарбонат хуже пропускает солнечные лучи, но лучше удерживает тепло.

Подготовка к работе

Перед основным строительством производится расчёт купольной теплицы, и составляется чертёж. Далее выбирается и подготавливается место для строительства. Оно должно находиться на ровной поверхности, которая очищается от предметов загораживающих солнце.

Последующие действия зависят наличия фундамента. Если он необходим, подойдёт ленточный или свайный вариант. Ленточный потребует вырыть под него котлован.

При отсутствии фундамента место под теплицу застилается специальным покрытием предотвращающим появление травы. На него можно положить мелкий гравий или песок.

Установка основания

Оно является маленькой стенкой выполненной в виде многоугольника. Большее количество углов потребует создания треугольников больших размеров. Их будет сложнее установить и изготовить.

Оптимальным будет создание основания с 12 углами.

Высота купола имеет большое значение. Низкий потолок доставит неудобство в уходе за растениями. Рекомендуется создавать потолок высотой 2-2,5 метра.

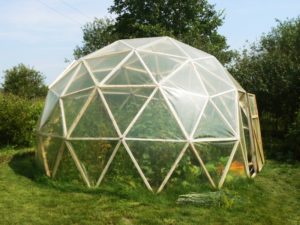

Посмотреть купольную теплицу можно на фото.

Каркас

После выполнения всех предыдущих действий создаётся основной каркас.

В работу входят:

• Приготовление брусков. Они должны быть одной длинны.
• По размерам, которые предоставлены чертежом купольной теплицы, распиливается брус под двери.
• Из материала для крыши вырезаются нужные треугольники. Если это полиэтиленовая плёнка, то это делать не обязательно.
• Производится монтаж треугольников.
• Все детали собираются и закрепляются саморезами. Элементы устанавливаются под углом, для создания купола.
• Устанавливается дверь. Металлические двери, собранные из нескольких частей рекомендуется сваривать. Если их скрепить болтами, то крепление со временем расшатается и потребует замены.
• Завершением будет установка покрытия. Поликарбонат скрепляется саморезами, а стёкла рейками. Плёнку прижимают планками, прибиваемыми к каркасу.

Своими руками можно без труда создать купольную теплицу, это позволит сэкономить на рабочих.

Конструкция этой теплицы имеет необычный вид. Он позволит украсить участок, которому позавидуют соседи. Необычная форма сохранит внутреннее тепло, так же как и её аналоги стандартной конструкции.

Как построить купольную теплицу

Когда дело доходит до садоводства в холодном климате, необходима теплица. Это продлевает вегетационный период и дает растениям намного больше тепла. Теплица также может быть отличным местом для отдыха в прохладные весенние дни и летние ночи.

Купольная теплица, которую предлагает построить автор, имеет:

• Уникальную, легкую структуру
• Конструкция стабильно держится на ветру и под снегом
• Оптимальное поглощение света
• Поскольку нет фундамента, эта структура может быть переносной или временной, не нужно никаких разрешений для установки.

Как собрать теплицу своими руками, а также перечень материалов вы можете прочитать в инструкции на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodome-greenhouse/

Здесь представлена вторая версия купольной теплицы. Чем она отличается от первой и почему ее решили переделать. Во-первых, конусное соединение, использованное в первом куполе, не подходило для большой снеговой нагрузки, и у некоторых пользователей геодезические купола были разрушены под снеговой нагрузкой. Во-вторых, эта версия не требует сложных разрезов для соединений. К тому же, автор хотел найти более простой способ построить купольную теплицу.

Улучшенная версия значительно прочнее, что является критически важной частью всей конструкции. Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей

Про особенности этой теплицы можно прочитать на сайте, ссылка под галереей.

Источник фото: northernhomestead.com/how-to-build-a-geodesic-dome-greenhouse-version-2/

Выращивание растений в купольной теплице

Выращивание тепличного сада в холодном климате похоже на перемещение части вашего сада на юг.  Хорошая почва, месторасположение, регулирование температуры, вода и правильные растения делают это место интересным для выращивания. Как на открытой грядке, почва – это сердце тепличного огорода. Если можете, постройте свою теплицу на хорошем грунте. Хорошая почва, покрытая теплицей, быстро прогреется весной и станет отличным местом для выращивания растений. Чтобы сохранить эту хорошую почву в вашей теплице на долгие годы, нужно приложить некоторые усилия. Поскольку теплица является замкнутой средой, почва не будет восстанавливаться так быстро, как на открытой грядке. Нет ветра, чтобы сдувать жуков, и нет хорошего дождя, чтобы смыть накопившиеся излишки минералов. Вы должны будете сделать это самостоятельно. Подробнее про выращивание, температуру и водоснабжение в купольной теплице читайте на сайте.

Источник фото: northernhomestead.com/growing-a-greenhouse-garden/

Купол для грядки

Вы можете построить геодезический купол, используя старые ограды, петельки, веревки, обильное количество клея и большой шпагат. Это очень весело, но сложно и отнимет много времени.

Сегодня можно купить все, здесь показано, как собрать купол для грядки из готового комплекта. Конечно, есть разные цены и комплектации, но основные нюансы, как собрать купол, все равно будут похожи. Например, здесь использовали 1,5 метровые ручки диаметром 27 мм.

Нужно было отрезать:

• 30 х коротких палочек размером 1005 мм
• 35 длинных палочек размером 1148 мм

Если вы хотите использовать другую древесину, ищите деревянные столбы диаметром от 20 до 32 мм или рейки с максимальной шириной 32 мм (вы можете сделать шире, но это стандартное правило). А если хотите сделать купол теплицы другого размера, просто воспользуйтесь калькулятором, чтобы найти 2 необходимые длины.

Подробней про сборку купола можно прочитать на сайте, если все таки будете покупать готовый комплект, возможно, эти советы пригодятся.

Источник фото: www.instructables.com/id/Build-a-Geodesic-Dome-Fruit-Cage-With-Hubs/

Теплица с куполом из труб

Это инструкция поможет вам поэтапно построить теплицу с геодезическим куполом из труб ПВХ своими руками.

Вы можете купить готовые комплекты, и сами собрать, которые значительно дороже, или  можете сделать это самостоятельно. Есть онлайн калькуляторы, которые помогут вам рассчитать необходимые размеры для создания купола идеального размера для ваших растений. А чтобы узнать, как сделать теплицу с куполом из ПВХ труб, ссылка на сайт под галереей.

Источник фото: www.instructables.com/id/Geo-decent-Dome-Green-House/

Пошаговая инструкция

В первую очередь выберите участок под парник, хорошенько его разровняйте, а затем накройте геотекстилем, чтобы предотвратить рост сорняков. Осуществите разметку, а также сделайте гравийную отсыпку. Следующий этап – сборка каркаса. Все необходимые детали скрепите между собой металлическими дугами или скобами.

Согласно показателям геодезического калькулятора нужно смонтировать все ключевые части каркаса начиная с нижнего яруса и заканчивая верхним. Не забудьте о том, что в верхнем ярусе должны присутствовать форточки для естественной вентиляции. Укрывной материал нарезается и затем фиксируется по ячейкам. Когда круглая домашняя теплица построена, вам остается лишь оборудовать ее всем необходимым изнутри.

Обустройство внутри

После того как вы полностью построили теплицу, можете приступать и к внутреннему обустройству конструкции, т. е. формировать грядки. Как правило, грядки обустраиваются по периметру сооружения. Сделайте простые деревянные бортики и засыпьте грядки грунтом.

Многие садоводы все же приспосабливаются и создают даже в купольной теплице отличные полки для растений. Такие полки можно сделать самостоятельно либо заказать и подвесить к каркасу.

Неплохо, если вы обустроите в купольной теплице и капельный полив. Если планируете использовать конструкцию зимой и желаете провести отопление, то помните, что все трубы должны находиться под грядками. Для экономии тепла установите посередине теплицы емкость с водой – она (емкость) будет сохранять и отдавать тепловую энергию по мере необходимости. Также вы сможете использовать эту воду для полива растений.

Теперь вы – счастливый обладатель одной из самых прочных теплиц, которые только можно создать на участке. Во время высадки растений помните: хотя купольная теплица по сравнению с другими типами сооружений прогревается равномерно, все же самой эффективной для выращивания считается южная сторона. А рассаду следует высаживать по следующей схеме: у стен – низкорослые сорта, ближе к центру – высокорослые. Эти простые правила позволят вам достичь наилучших результатов при выращивании плодово-ягодных культур в купольной теплице.

Видео — Купольная теплица-вегетарий Vitamin-Z

Купольная теплица, которую также называют геодезической, выделяется среди других построек закрытого грунта своим необычным внешним видом. Фактически, она похожа на круглую прозрачную беседку, но на самом деле такая форма имеет не только эстетическую, но и практическую ценность. Благодаря особенностям каркаса и покрытия, выращивать овощи в подобной постройке можно практически круглогодично, а растениям всегда будет хватать естественного солнечного освещения.

Построить купольную теплицу своими руками сложнее, чем двухскатную или арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и привлекательным внешним видом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недостатками обладает геодезический купол, и как его правильно построить своими руками.

Конструктивные особенности теплицы

Теплица купольного типа обеспечивает высокую температуру на протяжении длительного срока. При этом не понадобятся дополнительные обогревающие элементы. Это происходит благодаря тому, что конструкция нагревается в течение дня, а ночью отдает тепло.

Для купольной теплицы характерны следующие особенности:

• расходы на строительство и отопление уменьшаются благодаря небольшой площади ячеек;
• масса равномерно распределяется по периметру, даже если обустраивается на большой площади;
• она подходит для возведения в сейсмоопасных регионах, так как выдерживает ощутимые подземные толчки.

Купольная теплица своими руками: советы по изготовлению и чертежи

Купольная теплица, которую также называют геодезической, выделяется среди других построек закрытого грунта своим необычным внешним видом.

Фактически, она похожа на круглую прозрачную беседку, но на самом деле такая форма имеет не только эстетическую, но и практическую ценность.

Благодаря особенностям каркаса и покрытия, выращивать овощи в подобной постройке можно практически круглогодично, а растениям всегда будет хватать естественного солнечного освещения.

Построить купольную теплицу своими руками сложнее, чем двухскатную или арочную конструкцию, но все ваши усилия будут вознаграждены богатым урожаем и привлекательным внешним видом постройки. Из этой статьи вы узнаете, какими особенностями, преимуществами и недостатками обладает геодезический купол, и как его правильно построить своими руками.

Что важно знать о купольной теплице

По конструкции геокупол представляет собой прозрачную полусферу, внутри которой находятся грядки (рисунок 1). Для строительства нужно подготовить и соединить между собой множество треугольных или шестиугольных элементов каркаса, которые в будущем будут покрыты стеклом, пленкой или поликарбонатом.

Примечание: Своими руками гораздо проще построить купольную теплицу, каркас которой состоит из треугольных элементов, так как многоугольники гораздо сложнее монтировать.

https://youtube.com/watch?v=LbyhmBLhYl0

Каркас можно сделать из любого доступного материала: дерева, металла или пластиковых труб. Вне зависимости от выбранного сырья для каркаса, конструкция будет сохранять прочность и устойчивость. При этом оптимальной для дачного участка считается теплица с диаметром купола в 4 метра и высотой в 2 метра.

Как и у любой другой конструкции закрытого грунта, у купольной теплицы есть свои плюсы и минусы, поэтому перед постройкой такого сооружения нужно объективно оценить эту информацию.

Среди преимуществ геокупола выделяют:

1. Высокую прочность: вне зависимости от размера теплицы, она будет обладать высокой прочностью и устойчивостью без дополнительных опор. Это обеспечивается равномерным распределением массы по всем деталям постройки.
2. Устойчивость к негативным факторам окружающей среды: благодаря обтекаемой форме, такая теплица не боится сильных ветров, а зимой на ней не скапливается снег. Кроме того, подобная постройка может выдерживать достаточно сильные подземные толчки, поэтому такие теплицы часто строят в сейсмоопасных зонах.
3. Поддержку оптимального микроклимата: солнечные лучи проникают внутрь здания не только сверху, но и со всех сторон. Благодаря этому внутри поддерживается постоянная оптимальная температура для роста и развития растений. Если же такую постройку дополнительно утеплить, ее можно использовать и в зимнее время без использования специальных обогревательных приборов.

Еще одним важным преимуществом строительства купольной теплицы можно считать сниженный расход материалов на ее возведение.

Если сравнить геокупол с другим популярным типов теплицы – арочной, то станет понятно, что для возведения купольной модели понадобится гораздо меньше древесины или металла для строительства каркаса.

При этом готовая постройка будет выглядеть более компактно, хотя и займет аналогичную площадь, что и арочная модель.

Недостатков у купольной теплицы немного. Первый касается сложностей с построением чертежа и созданием необходимого количества элементов каркаса подходящего размера.

Но, в интернете можно найти достаточно много готовых чертежей таких конструкций и использовать их для строительства собственной теплицы. Кроме того, в процессе сборки нужно следить, чтобы стыки всех элементов плотно прилегали друг к другу.

Если точно подогнать их не удалось, швы придется заполнять герметиком.

Рисунок 1. Варианты купольных теплиц

Также следует учитывать, что купольные теплицы не подходят для многоярусных грядок. Однако, если вы планируете выращивать растения разной высоты, высокорослые виды вы сможете разместить по центру, а самые низкорослые – у стен постройки.

Чертежи, проекты и размеры купольной теплицы

Проектирование несущего каркаса геокупола является по-настоящему сложной задачей. Если есть возможность, то лучше воспользоваться готовой программой и выполнить расчет на компьютере. В противном случае расчет придется выполнять собственными руками с помощью тригонометрических функций и геометрических построений.

Для изготовления купольной теплицы используются каркасы двух типов:

• С переменной длиной основания треугольника. Формально тепличная постройка состоит из нескольких ярусов, собранных из треугольных секций, в этом случае каждый вышестоящий уровень набирается из равнобедренных треугольников, у которых длина основания почти вдвое меньше нижнего яруса;
• Конструкции, собранные из однотипных треугольных секций, все элементы, независимо от уровня их установки, имеют одинаковые размеры.

При выборе подходящего проекта также приходится учитывать особые требования к высоте и диаметру геокупола. Во многих случаях купольную теплицу устанавливают не на грунт или свайные опоры, а строят цокольный участок фундамента высотой до 70 см.

Чаще всего такое решение используется для круглых тепличных построек большого диаметра. Получается, что, чем больше нужна высота в теплице, тем больше требуется диаметр у основания. Поэтому проще поставить купольную теплицу среднего диаметра на фундамент высотой 60-70 см, чем строить огромную 8-10 метровую конструкцию.

Схема с уменьшенной высотой свода

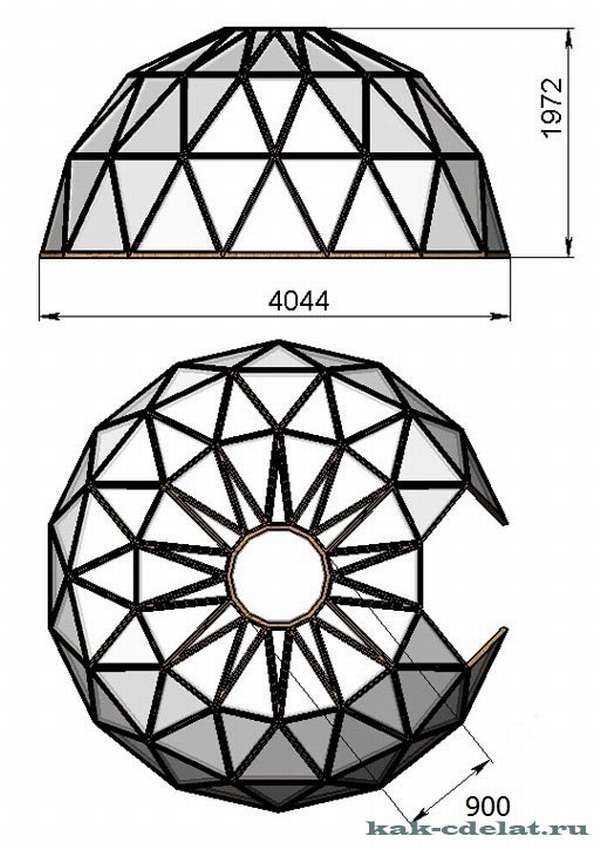

Один из вариантов такой купольной конструкции в приведенных ниже эскизе и чертеже. На сегодня это один из наиболее популярных проектов в случае, если планируется сделать полукруглую теплицу из поликарбоната своими руками.

Купол с уменьшенной высотой свода

Хорошо видно, что купольная теплица в профиль имеет форму, близкую к полукругу, но на самом деле таковым не является. Конструкцию специально видоизменили для того, чтобы свод получился более плоским.

Чтобы понять, как выполняется расчет размеров элементов каркаса купольной теплицы, достаточно обратиться к схеме, приведенной ниже.

В данном случае выделен небольшой участок поверхности из нескольких треугольных секций. Размеры катетов и основания каждого треугольника нужно будет рассчитывать по тригонометрическим формулам для каждого яруса отдельно.

Например, для первого яруса выполняется схема.

Круглое основание купольной теплицы делится на 14 отрезков, то есть круг формально превращается в многоугольник. Зная длину каждого, можно легко пересчитать длину и размеры боковых катетов равнобедренных треугольников, пользуясь приведенным ниже геометрическим построением.

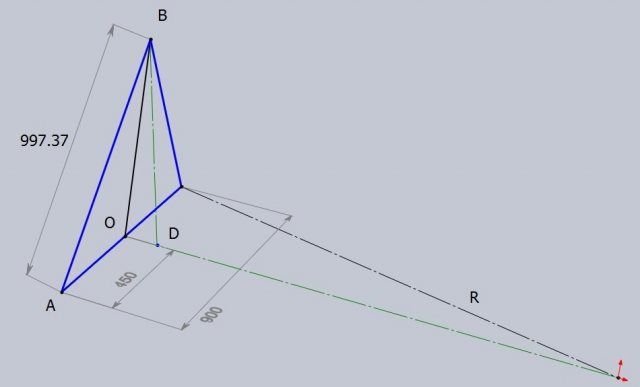

Размеры секции для каждого яруса считают по схеме наклоненного треугольника

Получается, что для первого яруса треугольная секция будет практически равнобедренной, основание равно 900 мм, боковые катеты по 997 мм. Следующий ярус необходимо будет пересчитать с учетом изменения угла наклона секции.

Теплицы с постоянным размером треугольников

Примерный вариант каркаса из треугольников одного размера приведен на чертеже ниже. В данном случае купольная теплица с основанием в 4 м получается в высоту более 2 м. Причин для такого явления много, прежде всего наличие погрешностей при сборке.

По внешнему виду купольный каркас выглядит не куполом, а неидеальной полусферой. Но так как процесс расчета существенно упрощается, большинство дачников считает, что такие конструкции более удобны и практичны.

Упростить конструкцию можно еще геометрическим перерасчетом чертежа, в этом случае внутри каждого шестиугольника, образованного синими линиями, можно вписать один большой треугольник с увеличенной длиной катета. Материала на изготовление каркаса уходит меньше, в результате купольная теплица получается более легкой, хотя и менее прочной.

Купольная теплица своими руками

Покупка готовой купольной теплицы может обойтись слишком дорого. При этом вам в любом случае придется готовить участок под постройку и самостоятельно собирать каркас. Исходя из этого, гораздо практичнее найти готовые чертежи геокуполов и построить теплицу своими руками с нуля.

Поскольку геодезические купола имеют весьма необычную форму, а их каркас состоит из множества элементов, мы приведем детальную инструкцию всех этапов строительства, чтобы вы с легкостью смогли украсить свой участок такой необычной и очень полезной постройкой.

Расчет проекта и чертежи

Этап проектирования и проведения расчетов – самый сложный в строительстве купольных теплиц. Нужно не только рассчитать оптимальную площадь будущей постройки, но и точно подогнать все элементы каркаса между собой (рисунок 2).

Рисунок 2. Пример чертежа геокупола

Чтобы точно рассчитать все размеры, нужно знать не только общую площадь и высоту будущей постройки, но и множество других параметров. Вам понадобится площадь поверхности купола, количество и длина ребер, количество межреберных узлов, а также тип и число необходимых соединительных элементов. Все эти расчеты основаны на желаемой площади теплицы. Для определения оптимальной высоты используется диаметр купола.

Если вы предпочитаете рассчитывать все показатели будущей теплицы именно онлайн, все ваши задачи сведутся к тому, чтобы определить желаемую площадь и высоту постройки и ввести данные в геодезический калькулятор. Исходя из этой информации программа автоматически подсчитает количество элементов каркаса (треугольников) и их размеры. Оптимальной считается постройка, высота которой равняется половине диаметра круга, который очерчивает основание. К примеру, при диаметре основания в 4 метра, высота будет составлять 2 метра, а для строительства каркаса понадобится 35 треугольников (с длиной ребра 1,23 метра) или 30 треугольников с ребром 1,09 метра.

Пример расчета необходимых материалов приведен в видео.

Подготовка площадки под конструкцию

Как и в случае с любой другой постройкой, возведение геокупола требует определенной подготовки. В первую очередь это касается работ на участке, где будет располагаться теплица (рисунок 3).

Объем подготовительных мероприятий определяется тем, будет ли возводиться фундамент для конструкции. Фактически, строительство цоколя является опциональным, так как готовая постройка обладает достаточной прочностью и без него. Однако, если вы все же решили укрепить постройку, вы можете возвести фундамент любого типа, хотя самыми подходящими считаются ленточный и свайный. Соответственно, для ленточного фундамента дополнительно понадобится вырыть траншею по периметру будущей постройки, тогда как для свайного основания такая подготовка не требуется.

Рисунок 3. Подготовительные работы на участке

В большинстве случаев геодезические купола все же возводят без фундамента, а подготовительные работы ограничиваются непосредственно самим участком. Отведенную площадку нужно покрыть плотным нетканным материалом, чтобы предотвратить прорастание сорняков. Поверх ткани выкладывают слой гравия и равномерно его распределяют. После этого можно приступать к созданию элементов каркаса.

Преимущества геодезической теплицы

Теплицы, которые выполнены в форме геодезического купола, практически не подвержены агрессивному влиянию внешней среды, так как обладают особой сферической структурой. Данные теплицы хорошо переносят землетрясения и хорошо выстаивают во время сильного ветра. Воздух, который циркулирует внутри купола, постоянно поддерживает определенную внутреннюю температуру, а благодаря необычной форме теплицы можно сэкономить около 30% пространства. Но у геодезической теплицы есть один существенный недостаток — стеллажи довольно трудно монтировать на ее пологие стены.

Основой конструкции геокупола является треугольник — самая прочная и устойчивая геометрическая фигура. Главным плюсом геодезической теплицы можно считать ее мобильность, так как все треугольники могут быть разобраны и вновь собраны вместе по типу конструктора. Поликарбонат, нарезанный на кусочки нужных размеров, может служить в роли таких треугольников. Нужно только следить за тем, чтобы все детали обязательно имели одинаковые размеры и были взаимозаменяемыми, иначе демонтаж и последующий монтаж теплицы на новом месте может превратиться в головоломку.

Чаще всего теплица геодезический купол имеет грядки разбитые вдоль стен, а по центру размещается или искусственный пруд, в котором плавают рыбки, или резервуар с водой, или высокое экзотическое дерево. Отходы жизнедеятельности рыбок можно использовать в качестве удобрения для растений в теплице.

Помимо этого геодезическая теплица будет прекрасным украшением дизайна участка, его изюминкой.

Плоские коннекторы

Так же просты в изготовлении плоские коннекторы. Применяются они для легких конструкций, таких как теплицы, либо небольших построек, например, бань. Наиболее часто их изготавливают из металлических пластин либо дерева (лучше всего для этих целей подходит фанера). Выше на рисунке как раз показан деревянный вариант плоского коннектора.

Плоские деревянные коннекторы

При выборе формы пластин нужно учитывать удобство при монтаже и экономию материала. Наиболее часто встречаются пяти и шестиугольные коннекторы (по числу лучей). В центре, так же как и в сварном коннекторе, в роли упора реек каркаса лучше всего использовать отрезок трубы. Длина выбирается такой, чтобы при затягивании фиксирующих болтов коннектора, труба была впритык к наружной и внутренней пластине. Торцы реек необходимо подрезать для более плотного прилегания к упору-трубе.

схема плоского коннектора, например, из дерева

Как видно из рисунка, с внутренней стороны каркаса на рейках выбраны пазы, для того чтобы плоскость внутренней пластины была параллельна наружной, что позволит избежать перекосов при монтаже. Размеры пластин 350-400 мм, толщина используемой фанеры-12 мм. Для фиксации элементов используются болты диаметром 10мм.

Внутреннее обустройство

Гряды внутри теплицы-геокупола, выполненной своими руками, как правило, устраивают вдоль стен по всему периметру. Место в центре тоже не должно пустовать. Если на нем не предполагают выращивание овощей, то там можно установить емкость для воды, чтобы она успевала согреваться до следующего полива.

Купольную теплицу можно эксплуатировать в течение всего года и даже зимой, если в доме имеется автономное отопление. Для этого устанавливают по периметру трубы, которые подсоединяют к системе, а сверху насыпают плодородную почву. Горячая вода, проходя по трубам, согревает почву и воздух, поэтому растения будут чувствовать себя комфортно.

Кроме труб, в отапливаемой теплице зимой устанавливают электрический вентилятор для нагревания воздуха.

Как изготовить купольную теплицу своими руками?

Материалы

Чтобы собрать теплицу в виде купола самостоятельно, нужно в первую очередь определиться с необходимыми для этого материалами.

Для каркаса следует использовать дерево или металл. Причем последний следует рассматривать только при наличии сварочного аппарата и специфических навыков сварщика. В противном случае лучше отдать предпочтение обычным деревянным брускам с определенными срезами и нужной длиной или полипропиленовым трубам.

Также для создания каркаса и фундамента нужны асбестоцементные трубы.

Для соединения деталей треугольников понадобятся лепестковые коннекторы с 4, 5 или 6 лепестками.

В качестве укрывного материала подойдут: пленка, стекло и поликарбонат. Проще всего работать именно с поликарбонатом, к тому же он обладает массой преимуществ перед стеклом и полиэтиленом.

Для скрепления деталей потребуются саморезы, болты и гайки, а для установки и использования дверей и форточек – ручки и навесы.

Инструменты

Для постройки купольной теплицы нужно подготовить:

• лопату (для выравнивания участка под сооружение и снятия верхнего слоя грунта);
• шуруповерт;
• рулетку;
• циркулярную пилу;
• электролобзик;
• строительный уровень;
• сверлильный станок;
• карандаш или маркер.

Расчет геодезического купола

Выяснить размеры и необходимое количество сегментов конструкции без проведения предварительных расчетов не удастся. Для этого следует воспользоваться простой формулой определения площади сферического купола S = 3.14 * r². Реальная площадь теплицы окажется чуть меньше, но незначительно.

При высоте 1/2 диаметра формула превратится в S = 2*3.14 * r². Так, при диаметре купола в 4 метра и в высоте в 2 метра в нее войдут примерно 35 треугольников с длиной  ребра 1,23 метра и около 30 треугольников  по 1,09 метра.

Чертежи и проекты

Крайне важно изготавливать детали с особой точностью, в противном случае конструкция будет некачественной из-за большого количества щелей. При этом нужно учитывать не только длину элементов, но и углы срезов

С примерами чертежей и проектов теплицы-купола вы можете ознакомиться здесь:

Пошаговая инструкция

Когда все элементы и инструменты подготовлены, можно приступать к процессу строительства. Для создания деревянной теплицы нужно последовательно выполнить следующие действия.

1. Выбрать место для установки. Выровнять его и удалить верхний слой почвы, чтобы не затоптать во время стройки.
2. При помощи специального диска напилить асбестоцементные трубы на 10 отрезков по 1,65 метра.
3. Пробурить в земле углубления для опор глубиной около 1 метра.
4. Установить опоры.
5. Напилить из бруса 100*50 мм необходимое количество элементов для каркаса.
6. Пропитать бруски средством против вредителей.
7. Напилить «пяточки» для соединения основания теплицы с деталями опор и скрепить их с брусками.
8. Вставить «пяточки» в трубы. Сверху разместить детали основания, выровнять и состыковать. Закопать углубления с трубами.
9. Из бруса 50*50 мм напилить необходимое количество отрезков для ребер каркаса.
10. По краям заготовок сделать пропилы для коннекторов – со спрятанными металлическими элементами теплица изнутри будет выглядеть более привлекательно.
11. Обработать все деревянные детали антисептиком и дать просохнуть на свежем воздухе.
12. Установить в стыках на основании теплицы коннекторы, закрепляя элементы болтами.
13. Состыковать и собрать в единое целое детали каркаса, не забыв оставить место для двери (проем для него следует собрать из бруса 100*50 мм).
14. Обшить цоколь доской и, в случае необходимости, утеплить.
15. Из отдельных деревянных элементов собрать треугольные форточки, чуть меньшие, чем треугольники каркаса.
16. Закрепить форточки при помощи навесов так, чтобы они открывались сверху вниз.
17. Изготовить из бруса 50*50 мм дверь и установить ее при помощи навесов на место.
18. Обшить теплицу поликарбонатом, нарезая его на нужные курсы и закрепляя при помощи саморезов и гаек к каркасу.

Все, круглая теплица-купол почти готова – остается лишь провести все необходимые системы и обустроить грядки.

С видео строительства и сборки круглой купольной теплицы вы можете ознакомиться здесь:

Купольная теплица: расчет конструкции

Данная статья — перевод зарубежной заметки о возведении купольного каркаса для теплицы своими руками. Убрано лишнее, оставлена лишь техническая часть. Используя эти сведения, можно применить эти расчеты для строительства купольной теплицы или дома своими руками.

Когда дело доходит до садоводства в холодном климате, всегда нужна теплица. Она расширяет вегетационный период и дает растениям гораздо больше тепла. При выборе конструкции теплицы, был выбран интересный вариант «Купольный дом».

В пользу применения сферической формы склоняют факторы:

• Интересная, легкая конструкция;
• Стабильная к ветровой и снеговой нагрузке;
• Оптимальное поглощение света;
• Наибольшая площадь;
• Интригующий внешний вид.

Материалы для использования

• Используется необработанные пиломатериалы (ель), окрашенные перед сборкой.
• Шурупы.
• Покрытие. Использован парниковый прозрачный пластик, но также можно покрыть купол термоусадочной пленкой, поликарбонатом или Solawrap фольгой.
• В конструкцию добавлены автоматические открыватели окон и петли для дверей и окон.

Для расчета элементов купольной теплицы был использован калькулятор геокупола. Плотность элементов конструкции может быть 2В, 3В, 4В. Меньший купол может иметь более низкую плотность. Для 18‘ конструкции выбрана плотность 3В. Если больше 18‘,  то должно быть 4В. Имейте в виду, что ширина купола будет вдвое меньше, чем в высоту.

Есть некоторая проблема с 3В куполом. Дело в том, что красные распорки в нижней части, как показано схеме на 2,777% больше, чем все другие красные распорки.

Большинство расчетов, найденных в интернете, не учитывают эту маленькую корректировку и в конечном итоге получается неровное основание.

Конечно, можно выровнять основание, но гораздо проще отрегулировать длину 10 красных стоек, всех промежуточных пятиугольников.

Почему выбрана 3В, хотя это более сложный вариант? Место на участке было для 18-купола. Так как, размер в 2В сделает треугольники слишком большими и слишком маленький с 4В.

Если вы хотите, избежать проблемы выравнивания 3В купола и есть свободное пространство, выбирайте конструкцию с большим размером с плотностью 4В! После составления плана, нужно его распечатать в цвете, для руководства им на строительной площадке.

Заготовка стоек конструкции

Залог успешной постройки геокупола — точность расчета стоек (все дальнейшие расчеты ведутся в метрической системе). Вот пример:

На рисунке указаны:

1. Алфавитный указатель стоек;
2. Количество стоек этого типа;
3. Числовое обозначение размеров вершин, к которой примыкают края;
4. Значение плоского угла к плоскости наружной кромки;
5. Значение двугранного угла между наружной плоскости края и плоскости разреза;

Трехмерное представление законцовки стойки в 3D

Готовые стойки геодезического купола

Опорная стена высотой 0,3 м построена. Некоторые делают опорные стены высотой до 3 метров.

Приступаем к сборке теплицы. Процесс похож на игру Lego в большем масштабе. Стойки присоединены и удерживаются на месте с помощью винтов, как указано на рисунке ниже. Рекомендуем предварительно просверлить все отверстия, это предохранит древесину от раскалывания.

Верхняя часть теплицы собирается на земле и устанавливается как единое целое. Это немного тяжело и требуется помощь нескольких людей.

Как укрыть купол

Покрытие сложно из-за формы

Калькулятор купольного дома также хорошо вычисляет размер граней, что особенно важно для более качественного покрытия теплицы

Двери и окна

Дверь смонтирована непосредственно в пятиугольнике, как показано на картинке, она имеет две вертикальные стойки, как косяки и считается хорошем решением. Это не прерывает форму купола, хорошо подходит в зимних и дождливых условиях.

Снег и вода просто соскальзывают.

Теплица имеет 2 окна с автоматическим открыванием. Тем не менее, если не используется система охлаждения, то двух окон будет не достаточно. Дверь и окна построены из одних и тех же стоек и покрыты пластиком.

Вот так выглядит готовая купольная теплица:

Популярное

Купольные дома (сферические). Геодезический купол
