Установка крана Маевского в систему отопления
Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.
При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.
Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.
Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.
При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.
Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.
Монтаж устройства на чугунную батарею
Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.
Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:
- полностью отсоединить радиатор от отопительного контура;
- снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
- на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
- снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
- закрепить радиатор на прежнем месте;
- подсоединить подающую и обратную магистраль;
- отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.
Установка КМ на современные радиаторы
Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.
Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа
Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается
Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.
Как поставить кран Маевского на полотенцесушитель
Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.
Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:
- перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
- на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
- в свободный патрубок тройника установить кран Маевского;
- возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.
Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик
Устройство и принцип работы
Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.
Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители
Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.
Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:
- 0,5 дюйма;
- 0,75 дюйма;
- самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.
Таблица розничных цен
| Наименование продукции | Цена с НДС, руб. |
| 11Б27п(м) со спуском ДУ-15 | 134,6 |
| 11Б27п(м)1 с краном Маевского ДУ-15 | 144,7 |

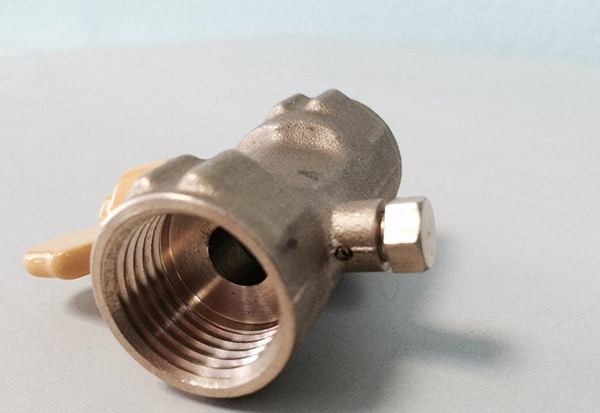

| 11Б27п(м)2 с краном Маевского ДУ-15 с резьбой G 1/2 | 144,7 |
| Кран Маевского Ду-15 | 29,5 |
Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.
В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.
Кран Маевского в разобранном виде
Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости
Но это мы забегаем наперед.
Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.
Как делается промывка и опрессовка системы отопления ?!
С годами отопительная система будет отдавать меньше тепла чем в начале, причиной тому является накипь и различные отложения в ней. Способы борьбы с этим читайте тут
Установка и эксплуатация
Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.
В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.
Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.
В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.
Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.
Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.
- В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
- Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
- После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
- В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.
Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.
Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.
Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.
Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.
Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!
Разновидности
Существует три разновидности воздухоотводчиков, различающихся между собой принципом действия и конструкцией:
1. Ручной кран Маевского. Это простейшее приспособление, которое управляется в ручном режиме. При обнаружении неравномерности прогрева радиатора кран можно открыть ключом или любой отверткой, а затем, по мере выхода из радиатора воздуха, завернуть кран в обратном направлении.
На фото кран Маевского ручного типа
2. Автоматический кран. Отличием автоматического крана является отсутствие ручного управления его работой. Его конструкция и принцип работы несколько отличаются от функционирования ручного крана. Изготовлен автоматический кран из латуни в виде цилиндра, но игольчатого клапана в его конструкции не предусмотрено. Вместо него используется поплавок из пластика. Как работает кран Маевского с автоматическим управлением? Пластиковый поплавок, в зависимости от наличия в системе воздуха, перемещается внутри крана и управляет открытием и закрытием затворника. Все происходит без вмешательства людей.
Принцип действия автоматического крана Маевского фото выше демонстрирует визуально.
Все автоматические краны имеют возможность ручного управления, чем можно воспользоваться, когда происходит засорение проходного отверстия.
3. Кран со встроенным предохранительным устройством. У такой разновидности крана Маевского принцип его работы несколько отличается от привычного стравливания воздуха. Предохранительный клапан способен контролировать давление теплоносителя в системе. Если давление теплоносителя превысит предельное значение, достигнув 15 атмосфер, клапан сработает и начнет принудительно стравливать теплоноситель из отопительной системы. Тем самым предотвращается повреждение отдельных элементов системы в случае внезапных гидроударов.
Особенно актуальна установка воздухоотводчиков с предохранительными клапанами в системах отопления из полипропиленовых и металлопластиковых труб, которые могут не выдержать повышенного давления.
Как открутить кран-буксу если она прикипела и вытащить ее из смесителя
Керамическая кран букса удобнее червячной в пользовании. Служит она значительно дольше, но и стоит дороже. Простое устройство запорного механизма позволяет осуществить ремонт керамической кран буксы своими руками и продлить срок службы узла еще на несколько месяцев.
Назначение и устройство керамической кран буксы
Кран букса представляет собой запорный механизм, расположенный внутри корпуса крана. В закрытом состоянии он перекрывает проход воды. Достаточно отвернуть вентиль, происходит смещение керамических колец с прорезями относительно друг друга. Отверстия на них становятся напротив, и вода свободно течет в носик крана.
В классических червячных буксах перекрытие воды происходит за счет прижатия резинового уплотнителя к отверстию. В результате кольцо-прокладка быстро перетирается и выходит из строя. Цена на запорный узел меньше, но менять его или прокладку приходится чаще.
Прочность керамики значительно выше. Высокая точность и чистота обработки металлокерамических деталей позволяют им тесно притираться и соединяться на молекулярном уровне. В результате без каких-либо прокладок керамика надежно перекрывает путь воде и служит долго.
Букса в одновентильном кране состоит из латунных и керамических деталей:
- корпус;
- поворотный шток;
- фиксирующая шайба;
- уплотнительное кольцо;
- пружинная шайба;
- керамические кольца.
Снаружи на корпусе имеется резьба для вкручивания запорного узла в кран. Над ним выступает уплотнительное кольцо, чтобы вода не просачивалась между буксой и корпусом крана. Шток заканчивается вверху хвостовиком квадратной или зубчатой формы. Это посадочное место под барашек вентиля
При замене буксы следует обращать внимание на форму хвостовика, посадочную резьбу, размер самого корпуса
Преимущества керамической буксы:
- работает совершенно бесшумно;
- для полной подачи воды достаточно отворачивать маховик на четверть оборота;
- срок эксплуатации в несколько раз больше.
К недостаткам относятся:
- быстро забивается, если вода содержит много примесей;
- высокая цена.
Стоимость керамической буксы в процессе эксплуатации оправдывает себя. Она не имеет в своем механизме быстро изнашиваемых деталей, которые становятся причиной протечек крана и требуют частого ремонта или замены всего узла.
Покупать керамические буксы необходимо в специализированных магазинах. Стоят они немного больше, зато качество намного выше.
Замена своими руками конструкции в смесителе
Конструкция для смесителя
Когда кран начинает капать, ванна сыреет, покрывается потеками. Необходимо вовремя производить ремонт смесителя. Для замены буксы из инструментов понадобятся:
- отвертка плоская;
- плоскогубцы;
- разводной ключ;
- отвертка крестовая.
Новая конструкция должна соответствовать основным параметрам старой. Если точные размеры неизвестны, нужно выкручивать буксу и брать ее с собой в магазин, подбирать новый узел в точном соответствии со старым. Это касается наружной резьбы на корпусе, формы хвостовика штока и длины самого изделия.
Порядок действий при ремонте смесителя.
- Перекрыть в квартире горячую и холодную воду.
- Снять в центре маховика цветную крышку. Она указывает, какую воду открывает данный кран.
- Выкрутить винт, фиксирующий маховик на штоке.
- Снять маховик.
- Если сразу сорвать буксу с места не получиться, очистить соединение от солей и известкового налета.
- Вытащить запорный узел.
- Очистить седло и резьбу внутри крана от мусора, налета и накипи.
- Вкрутить новую буксу, поставить на место маховик.
Теперь необходимо открыть воду. Во избежание динамического удара, сначала следует открутить ремонтируемый кран, затем — вентиля. Скопившийся за время ремонта воздух свободно выйдет, и смеситель заработает без резких перепадов давления в трубах.
Если откручивание не получается с первого раза из-за большого скопления накипи, следует смазать ее раствором лимонной кислоты или уксуса. Карбонатные соли вступят в реакцию и станут рыхлыми.
Воздушный кран Маевского: принцип работы, устройство, установка на чугунную батарею
Воздушные пробки внутри системы отопления препятствуют нормальной циркуляции теплоносителя и полноценному прогреву батарей. Для удаления этих пузырей применяется запорная арматура двух типов – автоматический поплавковый воздухоотводчик и ручной кран Маевского, чье устройство и принцип действия мы рассмотрим в рамках данной публикации.
Конструкция и принцип работы
Первым делом разъясним, что такое кран Маевского – сервисный вентиль, предназначенный для ручного спуска воздуха в определенных точках системы отопления. Современный образец краника, показанный на чертеже, включает следующие детали:
- латунный корпус с никелированным покрытием;
- винт запорный с конусным наконечником;
- нейлоновый колпачок с выпускным отверстием;
- уплотнительное кольцо из пластика либо резины EPDM.
Плас можно поворачивать и направлять выпускной канал в нужную сторону
В торце корпуса просверлено калиброванное отверстие диаметром 2 мм, снаружи выполнена присоединительная трубная резьба. Внутри корпуса предусмотрена камера с боковым выходом, куда вкручивается запорный конусный винт.
Кран работает по принципу игольчатого клапана – когда винт затянут, главное отверстие герметично перекрывается конусовидным наконечником. Для развоздушивания системы винт откручивают, конус открывает проходное сечение, тогда воздух вместе с водой выходит наружу через боковой канал. Положение выпускного отверстия настраивается вращением пластикового колпачка.
Историческая справка. Ручной воздухоотделитель был придуман русским инженером Ч. Б. Маевским в 30-х годах прошлого столетия. Изобретение послужило заменой обычным водопроводным вентилям, используемым для удаления воздушных пробок из централизованных сетей теплоснабжения. Установка новых кранов сделала невозможным несанкционированный отбор горячей воды из системы.
Как выглядит старый советский вентиль Маевского, показано на схеме. Официальное название сантехнического элемента – клапан радиаторный воздушный игольчатого типа СТД 7073В.
Технические характеристики воздухоотделителей Маевского, применяемых в системах водяного отопления частных и многоквартирных домов:
- максимальная рабочая температура – 120 °C;
- жидкая среда – подготовленная вода либо незамерзающий теплоноситель (антифриз);
- рабочее давление – до 10 Бар (1 МПа);
- присоединительные размеры трубной резьбы – ¼”, ½”, ¾”, метрической – М10 шаг 1 мм;
- срок службы изделия из качественной латуни составляет не менее 30 лет.
Примечание. Для более экстремальных условий эксплуатации существуют модели кранов, рассчитанные на давление 16 Бар (маркировка согласно ГОСТ – Ру16) и температуру жидкой среды +150 градусов.
Сфера применения и разновидности кранов
Ручные клапаны Маевского используются для таких целей:
- В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
- Сброс воздуха из полотенцесушителей.
- Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.
Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”.
Справка. Внешняя резьба G¼” воздушного вентиля идентична штуцеру стандартного манометра.
Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном.
Особенности выбора
При выборе модели устройства, следует учитывать некоторые особенности радиаторов:
- Для централизованных систем отопления лучшим решением будет использование ручных кранов, которыми в любое время можно стравливать воздух. Автоматические краны нежелательно использовать в квартирах или домах, где работает централизованное отопление. Теплоноситель в таких системах имеет повышенную загрязненность, в результате чего отверстие крана будет постоянно забиваться грязью;
- Краны с автоматическим управлением хороши в частных домах с автономными системами, ведь там поддерживается чистота теплоносителя. Также автоматику рекомендуется устанавливать в местах с затрудненным доступом;
Автоматический воздухоотводчик на батарее
- Если отопительный прибор установлен в каком-то углублении или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому рекомендуется для такого радиатора применять автоматический кран Маевского. Либо же использовать специальный ключ, который располагается в одной плоскости с батареей;
- во многих помещениях все еще используются чугунные радиаторы старого образца. В этом случае возможно установить ручной кран Маевского для чугунных радиаторов, но лучше воспользоваться специальными автоматическими воздухоотводчиками, изготовленными из латуни, и обладающий значительной прочностью.
Ручной кран Маевского на отопительной батарее из чугуна
Где устанавливать устройство?
Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.
Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.
Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.
Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы
Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.
Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.
Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.
Полотенчики с установленным воздухоотводом
Устройства регулировки температуры в приборах отопления
Шаровой кран
Шаровой кран на батарею отопления – это простейшее устройство, с помощью которого можно регулировать температуру прибора.Следует знать, что шаровой кран может иметь только два положения – «полностью открыт» и «полностью закрыт», так как в его конструкции не предусматривается промежуточных положений. Если попытаться оставить кран открытым в промежуточном положении, то велика вероятность повреждения главной детали – полированного шара твердыми частичками, находящимися в теплоносителе. В этом случае кран может выйти из строя. Таким образом, регулировка батарей отопления кранами заключается в том, что при слишком высокой температуре в помещении краны просто закрывают, прерывая циркуляцию теплоносителя через радиаторы.
Шаровой кран
Для помещений с особыми требованиями к микроклимату, где должна поддерживаться температура с точно установленными значениями и большие колебания недопустимы, регулировка с помощью кранов использоваться не может.
Вентиль конусный
Вентиль конусный для радиатора отопления – достаточно простое механическое устройство, имеющее по сравнению с шаровым краном больше возможностей для регулирования температуры в радиаторах, так как с его помощью можно гибко регулировать интенсивность потока теплоносителя, проходящего через батарею. С помощью маховика, надетого на шток, вентиль открывают или закрывают, при этом шток движется по резьбе вверх или вниз, перекрывая или увеличивая посредством клапана с прокладкой просвет во внутренней перегородке (седле) вентиля, изменяя интенсивность потока теплоносителя.
Вентиль конусный
Как и с шаровым краном, все манипуляции с вентилем производятся вручную, устройство не имеет никаких датчиков, и настройка температуры отопительного прибора может быть только приблизительной.
Терморегуляторы или термостаты
Терморегуляторы (термостатические вентили) или термостаты являются наиболее совершенными и удобными устройствами, так как позволяют регулировать температуру радиаторов в автоматическом режиме в зависимости от температуры в помещении. Конструкция терморегуляторов состоит из двух основных частей – клапана и термостатической головки, включающей термобаллон или сильфон – цилиндр с гофрированными стенками, который заполнен специальной жидкостью. При повышении температуры в помещении, жидкость расширяется, вызывая расширение сильфона и выдавливание штока из термобаллона. При этом клапан начинает перекрывать просвет седла термостата, уменьшая интенсивность циркуляции теплоносителя через батарею и, соответственно, уменьшая ее теплоотдачу. При понижении температуры в помещении процесс происходит в обратном порядке.
Терморегулятор
Терморегуляторы различного вида имеют один и тот же принцип действия и отличаются по способу управления, по рабочему веществу термоголовки (вместо жидкости там может быть газ), а также по типу системы отопления, для которой предназначаются – однотрубной или двухтрубной. Производители предлагают следующие виды термостатических вентилей:
Термостаты с ручной регулировкой
Термостаты с ручной регулировкой оснащены головкой вентиля, на которую нанесена шкала с рисками и цифрами от 0 до 5, обозначающими режим работы устройства. Ноль на шкале означает полностью закрытое положение клапана, остальные цифры позволяют регулировать температуру в помещении в диапазоне 14–28 градусов.
Простые модели электронных терморегуляторов оборудуются дисплеем, на котором высвечиваются значения температуры, и устанавливать нужный режим можно с помощью кнопочного управления.
Электронный терморегулятор с дисплеем
Более сложные модели электронных термостатов оборудуются встроенными и выносными датчиками, выносными пультами управления, позволяющими программировать работу нескольких устройств – задавать суточную или недельную регулировку температуры.
В электрических терморегуляторах вместо сильфона используется электрический сервопривод, получающий сигнал от датчика температуры. При повышении или понижении температуры в помещении миниатюрный электродвигатель сервопривода начинает работать, воздействуя на шток клапана.
Вопросы и ответы
Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?
Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.
Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?
Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.
Подтекает кран Маевского. Как исправить?
За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.
Открываю кран, но нет ни воздуха, ни воды. В чем причина?
Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.
Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.
Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами
В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма
