Лучший котел для теплиц: 6 типов

Как выбрать котел длительного горения, работающий на угле

Существует несколько десятков различных моделей твердотопливных отопительных котлов длительного горения на угле. Различия есть в конструкции теплообменника, используемом принципе горения и других характеристиках.

При выборе, кроме производителя и себестоимости модели, следует обращать внимание на следующие характеристики:

• Тип теплообменника – изготавливаются стальные и чугунные напольные твердотопливные котлы длительного горения на угле. Большой вес конструкции при полной загрузке топлива, составляет приблизительно 2-3 центнера. Поэтому, все производители изготавливают котлы в напольном исполнении.

Количество контуров – модели длительного горения способны работать как на отопление помещения, так и для ГВС. Одноконтурные котлы, при необходимости, подключаются к бойлеру накопителю. После установки емкости, модель можно подключить к системе горячего водоснабжения. Двухконтурные котлы, одновременно работают на нагрев теплоносителя и горячей воды.

Время автономной работы – одна из основных причин, почему выбирают модели медленного горения, это возможность работать на одной закладке топлива в течение 6-120 часов. Поэтому, время автономного горения влияет на выбор подходящей модели.

Какой котел длительного горения лучше

На рынке отопительного оборудования, возможно выбрать твердотопливный котел практически любой модификации и производительности. Самые лучшие модели, предлагают несколько европейских и российских производителей.

Чтобы облегчить подбор техники, все оборудование делят по территориальному признаку, стране, в которой был изготовлен теплогенератор:

1. Латвийские модели – Stropuva.

Чешские котлы – ATMOS, Viadrus.

Российские агрегаты – НМК Магнум, Медведь Comfort.

Немецкие котлы – Buderus, Viessmann.

Украинские модели – SWAG, PALCHE.

Польские котлы – Heiztechnik, SAS, Galmet, Elektromet, Pereko.

Турецкие агрегаты – Radijator.

Европейские агрегаты отличаются хорошими теплотехническими характеристиками и длительным сроком эксплуатации, но, котлы прихотливы к качеству топлива. Использование угля неправильного сорта, приводит к резкому снижению производительности.

Отечественный твердотопливный котел отопления длительного горения на угле, менее чувствителен к качеству топлива и полностью адаптирован к отечественным реалиям эксплуатации.

Цены на угольные котлы

Европейские котлы стоят дороже отечественной продукции. Лидерство, относительно ценовой политики, занимают немецкие котлы. Котлы длительного горения Buderus, Viessmann, стоят, начиная от 350 тыс. руб. Польские, чешские и латвийские модели, предлагаются от 100 тыс. руб.

Котел на угле российского производства с длительным периодом горения, обойдется в 50-60 тыс. руб. в минимальной комплектации. Модели с измененной топочной камерой и принципом верхнего горения, а также универсальное оборудование, будет стоить в пределах 80-100 тыс. руб.

Буквально 5 лет назад, для отечественного потребителя, модели с длительным сгоранием топлива, были в диковинку. На данный момент, оборудование уже стало привычным, появился реальный опыт эксплуатации в условиях русской зимы, что дало возможность получить точное представление о недостатках и преимуществах котлов данного типа.

Плюсами котлов являются:

• Использование угля в котлах увеличило время автономного горения в 2-3 раза, по сравнению с обычными твердотопливными агрегатами.

Длительное горение облегчает контроль над температурой нагрева теплоносителя, что предотвращает его перегрев.

Регулируемая интенсивность пламени позволяет сделать точный расчет длительности горения, с максимальным отклонением в несколько часов.

Современное оборудование в состоянии проработать до 5 суток в полностью независимом режиме.

Удобство эксплуатации – в моделях с верхней загрузкой, предусмотрен специальный люк, расположенный в оголовке корпуса. Загрузка угля в котел, благодаря такому изменению в конструкции, стала намного проще.

У первых моделей длительного горения, было много недостатков, проявляющихся в сложности растопки и дальнейшей дозаправке котла. Оборудование отличалось прихотливостью к качеству топлива и быстро выходило из строя. В среднем, за 5 лет прогорал теплообменник, что приводило к дорогостоящему ремонту. Все эти минусы были учтены производителями и на данный момент исправлены.

Остался только один недостаток – высокая стоимость отопительного оборудования. Но благодаря постоянно увеличивающемуся ассортименту продукции и большой конкуренции, цены имеют тенденцию к постоянному снижению. В будущем, можно ожидать еще больший спрос на угольные котлы длительного горения.

Почему дровяной котел порой становится лучшим вариантом?

Безусловно, оптимальным вариантом как по удобству эксплуатации, так и по стоимости энергоносителя, признаны газовые агрегаты. Но, к сожалению, не все населенные пункты страны (и особенно это касается сельской местности) охвачены газификацией. Кроме того, подведение газа к дому, даже при наличии центральной магистрали, является довольно непростой и затратной задачей, связанной с оформлением многочисленных документов. Получение всех разрешений и согласований, составление проекта, а также закупка всего необходимого для подведения индивидуальной газоснабжающей линии потребует немало времени, нервов, денег.

Газовое оборудование для отопления частного дома – увы, не у всех есть возможность воспользоваться его удобством

Электрические отопительные агрегаты, казалось бы, могут быть применены для обогрева любого строения, к которому подведено электричество. Такие котлы просты в монтаже, регулировке и эксплуатации. Однако, их использование тоже имеет свои «подводные камни».

Электрический котел – устанавливается быстро и просто, но расходы на такое отопление далеко не всем по карману.

Например, для установки приборов большой мощности (выше 7÷9 кВт) необходимо проведение трехфазной линии питания.  А это – опять походы по инстанциям, составление проекта, его согласование, утверждение и прочие «радости». Еще одним фактором, который нельзя не учитывать, является высокая стоимость электроэнергии, причем, с каждым годом она растет. Поэтому и оплата за отопление с использованием электрического котла может стать неподъемным бременем для бюджета семьи.

Кроме этого, необходимо помнить, что если при аварийной ситуации произойдет отключение электроэнергии, то дом останется не только без света, но и без отопления.

Закономерный вывод – при невозможности использования газа твердотопливный котел более надежен и выгоден при отоплении частного дома. Тем более что отопление жилья дровами на протяжении многих десятилетий является традиционным, так как недостатка в этом топливе нет. Особенно проблем не возникает в регионах, богатых лесными массивами, в которых всегда достаточно сухостоя. Да и закупка готовых дров в масштабе отопительного сезона обойдется куда дешевле, чем оплата электроэнергии.

Именно поэтому, даже установив газовое отопительное оборудование, очень многие хозяева старых домов вовсе не спешат избавляться от печей и каминов, которые поддерживаются в рабочем состоянии «на всякий случай».

Однако, печь — это не тот вариант, который способен обогреть большие площади дома. Поэтому, чтобы добиться комфортных температур, в здании приходилось устанавливать несколько печей, которые протапливались несколько раз в сутки. Конечно же, это не только затруднительно, но и крайне неэкономно.

Твердотопливный котел – современный мощный агрегат, способный обеспечивать теплом весьма крупный жилой дом.

Этот дискомфорт устраняется созданием полноценной системы отопления, работающей от твердотопливного котла длительного горения, позволяющим снабдить весь дом теплом из одного места. В отличие от обычной печи, такие агрегаты способны работать от одной закладки топлива до 12 и даже более часов. Таким образом, подобный котел будет требовать внимания два раза в сутки, когда в топку закладывается необходимое количество дров.

Кстати, существуют также и такие модели твердотопливных агрегатов, которые способны работать на одной закладке топлива и сутки, и более.

Строение одной из моделей твердотопливного котла длительного горения и виды используемого топлива.

Преимуществом твердотопливных котлов является и то, что практически все модели могут работать не только на дровах, но и на других видах твердого топлива. Для этой цели из древесных отходов в промышленных масштабах производятся пеллеты, торфяные брикеты, а также так называемые «евродрова».

В качестве топлива для этих агрегатов используются и некоторые сорта каменного угля, однако, рассчитаны на него не все модели. Поэтому если планируется применять для отопления уголь, то следует выбирать соответствующую модель, изучив ее характеристики при приобретении.

Электрические котлы

Электрические котлы прямого действия, чаще всего этого инфракрасные обогреватели, равномерно распределяют тепло по помещению теплицу. В первую очередь тепло от таких обогревателей направленно идет на сами предметы, а уже потом нагревается сам воздух в помещении. Кстати, к обогреву электрическими котлами прямого действия можно отнести и отопление теплицы электрическим кабелем.

Электрические котлы косвенного действия, обычно это бойлеры, обогревают воду. Бойлера объемом 100 литров будет достаточно для отопления теплицы площадью 15-20 кв. м.

К преимуществам электрических котлов относят:

• недорогую стоимость оборудования;
• возможность приобретения во многих магазинах и на рынках;
• легкость в использовании;
• не нужен дымоход;
• техническое обслуживание нужно проводить 1 раз в 2-3 года;
• не занимает много места.

Недостатками электрических котлов являются:

• полная зависимость от энергоснабжения;
• большие счета за электроэнергию.

Важные моменты

На эффективность работы отопительного котла на твёрдом топливе всегда влияют два фактора:

1. Конструктивные особенности теплообменника

Чем большей будет площадь теплового контакта, тем больше энергии за единицу времени будет передано от сгорающего топлива тепловому агенту – воде.

Варианты исполнения самодельного теплообменника на фото

Горизонтальный теплообменник из профильных труб Горизонтальный теплообменник из листовой стали и профильной трубы Самодельный горизонтальный теплообменник Стальной вертикальный теплообменник для котла своими руками

Если топливо сгорает неэффективно – теряет пиролизный газ или не успевает нагреть теплоноситель до необходимой температуры, на лицо недоработки в конструкции. Поэтому к расчёту и процессу изготовления последней следует отнестись с максимальной ответственностью – после сборки изменить её будет невозможно.

Самодельный дровяной котёл: дверца топки

Конструкция котла должна быть надёжной и безопасной и ответственность за это несёт не что иное, как корпус. Он выполняется из толстой (не менее 5 мм) стали, желательно жаростойкой. Впрочем, последняя стоит заметно дороже обычной, поэтому следует запомнить, что чем толще металл, тем медленнее он будет нагреваться. А значит, для того, чтобы котёл средней мощности не обжигал руки и не делал из помещения котельной сауну, корпус котла должен иметь около 8 мм в толщину.

Твердотопливный котёл-печь со встроенным теплообменником

Исключение составляют конструкции с верхней крышкой из чугуна, которая выполняет функцию печи. Толщина и размеры чугунного листа будет зависеть от конструктивных параметров корпуса и рабочих характеристик котла (но не менее 8 мм).

Для организации внутренней трубопроводной системы котла необходимо использовать трубы толщиной стенок 3-4 мм и диаметром 50 мм. Для обеспечения тока теплоносителя следует предусмотреть сужение (от 50 до 25 мм) трубопроводов в направлении от горячего к холодному, к примеру от котла к радиаторам) и расширять их на обратном пути теплоносителя.

Расчёт требований к техническим характеристикам, схема отопления теплицы

Первое, на что нужно обращать внимание — это площадь теплицы. Второе — наличие или отсутствие утепления у обогреваемого помещения

Третье — наличие времени для контроля поддерживаемой температуры и загрузки топлива в котёл. Четвёртое — бюджет.

Фото 3. Схема отопления теплицы с использованием твердотопливного котла и водяного контура.

Исходя из этих требований, нужно выбирать и устройство, и топливо для него. При небольшом бюджете для маленькой теплицы с термоизолироваными стенами, вполне подойдёт котёл прямого сгорания.

Для помещений в 100—150 кв. м с утеплителем, а также при среднем бюджете, сгодится простой пиролизный котёл.

Устройство длительного горения подойдёт, если имеется хороший начальный капитал и обширная территория (порядка 400 кв. м.) с утеплёнными стенами. В таком случае достаточно будет минимальных усилий для поддержания температурного режима.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

• подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
• выполнение вентиляционных отверстий и зазора для дымохода в стене;
• изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

1. Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
2. При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
3. Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Специфика поддержания температуры в теплицах

Отопление теплицы необходимо для компенсации теплопотерь, которые происходят через стены и потолок сооружения, а также по причине поступления наружного воздуха. Для снижения затрат на обогрев необходимо в первую очередь качественно утеплить теплицу и минимизировать воздухообмен с улицей.

Помимо материала, из которого изготовлена теплица, особенное внимание нужно уделить плотному прилеганию конструкции к почве. Для этого лучше при возведении парника сделать утепленный изнутри фундамент небольшой глубины

Он должен надежно удерживать сооружение при сильных ветрах, не допускать образование щелей и свести к минимуму теплообмен с улицей через верхний слой грунта.

Для решения последней задачи даже в условиях северных областей достаточно 30 сантиметровой глубины, так как теплопроводность грунта очень низкая. Интенсивность вертикального теплообмена между слоем почвы внутри парника и подстилающими почвенный слой грунтами очень мала.

Зимой в качестве естественного наружного утеплителя по краям теплицы можно использовать снег.

Для нормального роста растений необходимо поддержание температуры воздуха и почвенно-растительного слоя в определенном диапазоне. Если теплица функционирует непрерывно, то плодородный грунт будет прогрет за счет теплообмена с внутренним воздухом. Причем его температура будет практически такой же, как при естественных условиях летом.

Почва и грунтовые пласты зимой промерзают до глубины, зависящей от географической широты расположения региона и структуры горной породы. Для прогревания почвы и смежного с ней верхнего слоя перед высадкой растений необходимо либо очень длительное (до месяца) поддержание положительной температуры воздуха.

Альтернативное решение – проведение специальных действий по передаче тепла непосредственно в толщу грунта. Это можно сделать с помощью системы подземных труб, в которые подают теплоноситель.

Количество затрачиваемой на обогрев теплицы энергии зависит от следующих факторов:

• Площадь поверхности стен и крыши теплицы. Чем меньше этот показатель, тем меньше потери тепла. Поэтому для экономии энергии лучше использовать прямоугольную или полукруглую форму сооружения.
• Коэффициент теплопроводности материала. Чем ниже этот параметр, тем лучше материал удерживает тепло.
• Разница температур внутреннего и наружного воздуха. Чем больше ее значение, тем больше теплопотери.
• Воздухообмен через неплотности. Для уменьшения затрат энергии необходимо исключить неконтролируемый приток холодного воздуха.

Большое разнообразие проектов частных теплиц и качество их монтажа серьезно затрудняют моделирование температурного режима. Поэтому точно определить количество необходимой энергии для отопления конкретного объекта можно только экспериментально.

Устройство вентиляции в комнате с котлом

Когда свежего воздуха мало, процесс горения топлива будет затруднен. Если же он поступает в избытке, процесс горения твердого топлива становится трудноконтролируемым.

Если поступление свежего воздуха затруднено, необходимо соорудить вентиляционную систему.

Вентилирование необходимо для того чтобы:

• обеспечить подачу свежего воздуха на уровне необходимом для поддержания процесса горения в топке котла;
• выводить наружу из помещения продукты горения твердого топлива, случайно выходящие из топки в помещение котельной;
• обеспечить процесс поступления адекватного объема свежего воздуха.

Такие простые меры помогут безопасно и эффективно эксплуатировать твердотопливный котел длительное время.

Для обеспечения полноценного отвода продуктов горения в котельной должна быть устроена вентиляционная система естественного или механического типа. Процесс вентиляции должен проходить на достаточном уровне

Что же касается непосредственно обустройства вентиляционной системы для котельной, то правильно ее соорудить призваны помочь следующие советы. Во-первых, отверстия вытяжки и притока должны быть расположены по разным концам котельной.

Вытягивающее отверстие целесообразно разместить ближе к крыше, а приточный канал следует расположить в нижней части помещения, в непосредственной близости к самому твердотопливному котлу.

Во-вторых, нецелесообразно устанавливать вытяжное устройство неподалеку от теплового генератора, в конструкции которого предусмотрен вентилятор (нагнетатель) или же дымосос.

В таком случае во время работы турбины тяга в воздуховоде принудительно изменит направление воздушных потоков, и воздух, который должен уйти в вытяжку, будет вновь подан притоком в помещение котельной.

Если вход в котельную оборудован напрямую через дверь из жилого помещения, целесообразной будет установка приточной решетки в нижнюю часть двери. Приток теплого воздуха из жилого помещения увеличит тепловую отдачу от сжигаемого твердого топлива.

Учитывая то, что большая часть приточного воздуха оказывается непосредственно в камере сгорания котла, где вступает в реакцию с углеродом, выделяющимся в результате сгорания твердого топлива, после чего выходит наружу в форме углекислого газа, отверстие вытяжки должно иметь меньший диаметр, нежели отверстие притока.

Схема оптимального расположения твердотопливного котла по отношению к источникам притока воздуха в помещение котельной

Оптимальным вариантом будет установка котла ближе к внешним стенам. Это позволит избежать хлопот с прокладыванием длинного горизонтального дымоходного канала, особенно в тех случаях, когда выводить его предстоит через крышу.

Распространенные схемы обустройства котельных и правила проектирования технических помещений приведены здесь.

Газовые котлы

Газовые котлы удобно устанавливать и использовать в тех теплицах, которые расположены на приусадебном участке рядом с газифицированным домом. Тогда довести газ от дома до теплицы не составит большого труда. Раз проделанная работа позволит десятилетия использовать газовое отопление в теплице.

К преимуществам газовых котлов можно отнести:

• автоматический агрегат работает без постоянного участия человека;
• возможность выставлять нужную температуру;
• продукты горения не надо выводить из теплицы – растения поглощают их в процессе фотосинтеза;
• разнообразие моделей;
• низкий расход газа;
• не требуется дополнительное помещение для складирования топлива.

Недостатками газовых котлов для теплиц являются:

• покупка и установка самого котла, подвод газа потребуют больших финансовых и временных затрат;
• нужно следить за уровнем давления газа, чтобы не было сбоев в работе;
• большие размеры;
• пожароопасность.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

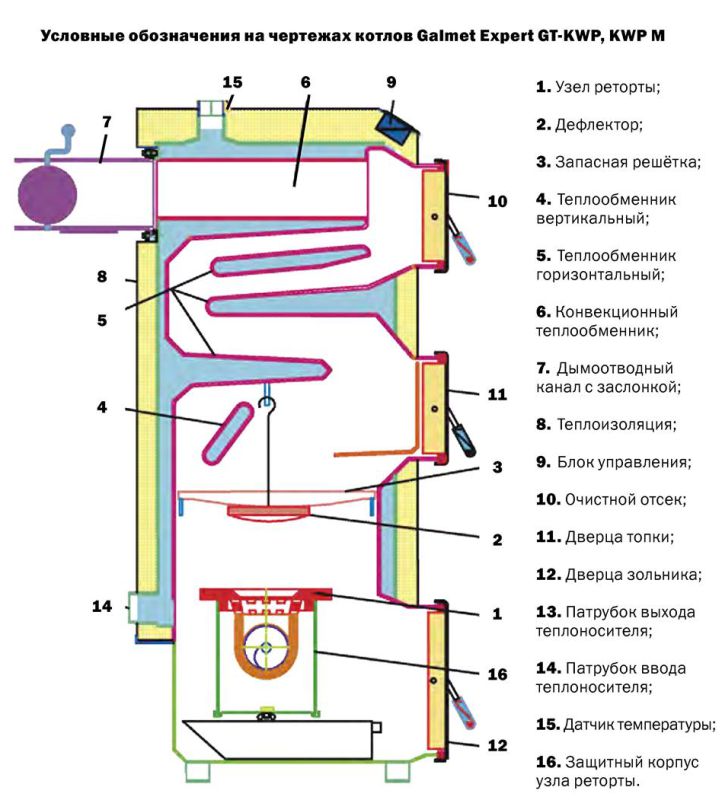

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Разнообразие моделей металлических печей

Ассортимент печей для теплиц большой, но прежде всего, принимают во внимание их тепловую мощность и функциональность.

Наибольшей популярностью среди потребителей пользуются следующая продукция:

1. «Везувий мини». Данная недорогая и компактная печь – буржуйка отличается простотой конструкции, она работает на дровах. Ее производительность позволяет отопить теплицу, объем которой не превышает 80 кубометров. Корпус изделия производят из стали. Его поверхностью можно пользоваться в качестве плиты для нагрева воды, увлажнения или полива.
2. «Золушка». Агрегат небольших размеров изготавливают из жаропрочной стали. Его оснащают боковыми конвекторами, распределяющими теплый воздух. Мощности в 6 кВт будет достаточно для обогрева теплицы площадью 60 «квадратов». В дверце топочной камеры имеется стеклянное окошко, благодаря которому можно наблюдать за процессом горения дров. На верхней плоскости находится конфорка для нагрева воды. В качестве топлива используются дрова или мусор.
3. «Теплодар Печурка плюс». Имеет мощность 5 кВт, достаточную для отопления 50 «квадратов» площади. Изделие небольшого размера веса, оно укомплектовано кожухом с конвекционными отверстиями, способствующими равномерной отдаче тепловой энергии. На поверхности располагается комфорка, используемое топливо – дрова.
4. «Нормаль». Мощности печки в 6 кВт хватает для обогрева 60-80 «квадратов» теплицы. Боковины агрегата защищают кожухи, имеющие конвекционные отверстия, и поэтому они не прогреваются до опасной для растений температуры. Прочно закрывающаяся дверка исключает задымление помещения. Благодаря удобному ящику для золы, ее можно собирать и применять как удобрение.
5. «Клондайк НВ-100» представляет собой булерьян производительностью 6 кВт. Агрегат способен отопить помещение площадью 60 «квадратов». Топочное отделение состоит из двух камер, работает по газогенераторному типу. Стенки топки состоят из полых труб. В первой камере сгорают дрова, а во второй – осуществляется дожигание дымовых газов. Холодный воздух движется снизу, нагревается и выводится через верх булерьяна. За счет постоянного воздухообмена он не перегревается. Имеется возможность подключения воздуховодов к трубам. У печи присутствует режим длительного горения в течение 10 часов.
6. «Бренеран АКВАТЭН». Печь оснащена водяным контуром и при производительности в 6 кВт может отопить до60 кв. м. Водяная рубашка агрегата располагается вдоль стенок топки. Прибор функционирует по типу газогенератора, при этом обладает компактными параметрами и высоким КПД. Работает на дровах, отходах деревообработки, ветках и т.д.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

• сварочная маска, краги и спецодежда;
• бытовой инверторный сварочный аппарат и электроды;
• дисковая пила с набором дисков для резки металла;
• электродрель с набором свёрл по металлу;
• рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

• листы стали толщиной от 5 мм;
• металлические уголки;
• чугунная колосниковая решётка;
• стальные водопроводные трубы различного диаметра;
• дверцы для зольной и топочной камеры;
• дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

Дымоотвод твердотопливного котла: внутри и снаружи здания

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.
