Типы каркаса на потолок
Обрешетка бывает двух видов:
Ячеистая, когда несущие профили или брусья создают своеобразную решетку (см. следующее фото). Как правило, используется в большинстве случаев выравнивания потолка гипсокартоном.
Поперечная. Профили или рейки располагаются только в одном направлении, а ГКЛ крепится к ним поперек. Этот способ обычно используют опытные мастера.
Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.
Виды крепежных элементов
Саморезы для профиля под гипсокартон, в настоящее время можно встретить в четырех вариантах, которые имеют свои особенности:
- крепеж с цилиндрической головкой;
- саморез с пресс-шайбой;
- шуруп по металлу;
- саморез по дереву.
Для сооружения каркаса из металла применяют два первых типа крепежей, остальные для крепления ГВЛ или другого вида материала к конструкции. Разберем подробно каждый из них.
Саморезы с цилиндрической головкой
Этот вид крепежа строители называют по-разному: «семечки»,«клопы». Эти названия вполне оправданы. Саморезы очень маленькие и применяются для соединения профиля между собой.
- Достаточно 9–11 мм в длину, чтобы надежно соединить профиль. Профессионалы рекомендуют применять саморезы 9 мм, качество конструкции от размера не зависит, а стоимость существенно отличается.
- Покрытие у этих крепежей может быть двух видов – оцинкованное или оксидированное. Особого отличия в этих покрытиях нет, по устойчивости к коррозии они одинаковые, так что, придя в магазин можно купить то, что есть в наличии.
- Имеются два вида наконечников – сверловой и острый. Стоимость обоих вариантов одинаковая, поэтому только от вашего решения зависит выбор крепежа.
Саморезы «клопы»
Часто на внутренней стороне имеются насечки, которые предохраняют саморез от самопроизвольного выкручивания при сильных вибрациях.
Саморезы с пресс-шайбой
Этот вид изделий используют идентично первому варианту, но стоит отметить, что у саморезов с пресс-шайбой есть определенные характеристики:
- Широкая шляпка, имеющая ширину 10 мм. Этот вид крепежа наиболее предпочтителен при креплении листов гипсокартона, так как они практически не создают помех при дальнейшей отделке;
- Длина саморезов варьируется от 13 до 80 мм. Если рассматривать данный крепеж для саморезов по гипсокартону, то не стоит применять их более 16 мм. Это не целесообразно;
- Наконечник у этих крепежей, так же как и предыдущих бывает двух видов: наконечник в форме сверла и острый, который более удобен для использования. При этом крепление будет прочным и надежным;
- Покрытие оцинкованное и оксидированное. В продаже чаще можно увидеть блестящие саморезы для профиля, но даже если вы купите черные, то это не повлияет на качество креплений.
Саморезы с пресс-шайбой
Саморезы для закрепления гипсокартона на профиль
Для профиля по гипсокартону нужны крепежи, которые будут отличаться следующими особенностями:
- Шаг резьбы мелкий, который крепится в металле очень надежно. Наконечник одного вида – острый, он хорошо проходит металл и гипсокартон.
- Большой ассортимент размеров – длина 16–152 мм, диаметр – 3,5–4,8 мм.
- Чтобы крепление было надежным стоит выбирать размер самореза больше толщины материала в два раза. В основном используются саморезы для профиля и гипсокартона – 3,5х25 мм. При двухслойном креплении листов – 3,5–41 мм.
- Удобная шляпка, благодаря которой, саморез не прорывает материал, а утапливается заподлицо гипсокартона. При креплении гипсокартона этими саморезами стоит использовать шуруповерт на средней скорости.
- Возможность использовать крепеж в шуруповерте с автоматической подачей, но этот вариант приемлем только в том случае, если заниматься сооружением конструкций из гипсокартона на профессиональном уровне, так как оснастка стоит достаточно дорого.
Саморезы по дереву
Если каркас выполнен из деревянного бруска, то крепить гипсокартон следует специальными саморезами по дереву, которые имеют следующие характеристики:
- шаг резьбы широкий, что позволяет саморезу легко вкручиваться в деревянные элементы и держаться в нем прочно;
- размеры разные и такие же, как у ранее описанного варианта по металлу. Стоит знать, что чем мягче древесина, тем длиннее должен быть саморез;
- приемлемая стоимость.
Разновидности стальных оцинкованных профилей
Весь описанный выше конструктив состоит из весьма ограниченного набора элементарных компонентов. Если пренебречь разнообразием типоразмеров, то окажется, что в каркасах для конструкций из ГКЛ используется только два вида профиля — стоечный (ПС) и направляющий (ПН). Главное их отличие в том, что направляющий профиль не имеет загнутых кромок на внешних полках. За счёт этого он не обладает необходимой жёсткостью, но отлично подходит для выполнения своих функций.

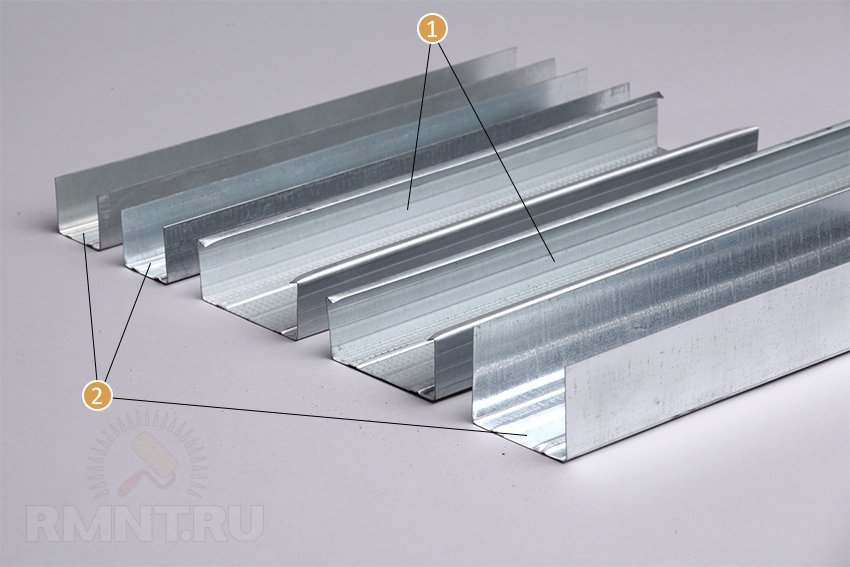

1 — стоечные профили; 2 — направляющие профили
Более наглядное представление о разновидностях профиля дает маркировка западного образца. Согласно этой номенклатуре, различают профили типов UD, CD, UW, CW и UA. Первая буква определяет форм-фактор профиля, то есть наличие и отсутствие рёбер жёсткости на наружных полках. Второй буквой обозначается сфера применения:
- D — потолочный (условно);
- W — обычный стеновой;
- A — усиленный стеновой;
Согласно размерной таблице, все профили группируются в комплекты. Так, CD-60 — это лишь одна из двух частей одноименного комплекта, второй служит профиль UD-27. Закономерность здесь в том, что толщина стоечного профиля всегда соответствует расстоянию между полками направляющего. Из других примеров комплектов можно привести CW-50 и СW-100, в которых цифровой индекс есть ни что иное, как значение ширины направляющего профиля и, соответственно, толщины стоечного.
Потолочные профили выпускают комплектами двух типоразмеров. Комплект CD-60 наиболее востребован и заложен в основу всех потолочных систем. Он используется и в качестве несущего профиля, однако часто его заменяют на более компактный CD-47, идеально подходящий для набора мелких архитектурных элементов: кессонов, ниш, капителей и пилонов. В потолочных конструкциях использование такого профиля объясняется тем же принципом, что и применение тонких 9 мм листов гипсокартона: чем меньше итоговый вес подвесной конструкции, тем выше её надёжность и безопасность.
Среди стеновых разновидностей есть три типоразмера комплектов: 50, 75 и 100 мм. Они не отличаются формой, а выбор в пользу одно из них определяется функциональным назначением стены или перегородки, её толщиной, желаемой степенью звукоизоляции и, соответственно, количеством закладываемого наполнителя. Как вы уже догадались, вес профиля и листов в работе со стеновыми конструкциями не имеет решающего значения.
Производитель профиля — один из важнейших ориентиров при выборе. Различные компании используют сталь разного качества, их профили отличаются толщиной используемого металла, схемой штамповки и качеством защитного покрытия. Отдельные производители также предлагают свои ноу-хау, облегчающие работу с каркасной системой. Из примеров можно привести серию стеновых профилей Ultra с уникальной схемой штамповки и особым типом технологических отверстий.
Как подобрать комплектующие для гипсокартона
Подвесы необходимы для соединения потолка и профиля. По типу они бывают прямыми и анкерными. Прямой вид используют при соединении стоечного профиля и подвесного потолка.
Деталь крепят непосредственно на потолок. Анкерный подвес для ГКЛ используют в тех случаях, когда элемент прямого типа имеет недостаточную длину.
- Стоечным. Он обозначается буквами CD. Его применяют для обшивки стен и подвесных потолков.
- Направляющим. Обозначается буквами UD. Его используют в качестве направляющего, в который вставляют стоечный профиль.
- Направляющим для создания перегородок. Имеет маркировку UW.
- Стоечным для простенков с маркировкой CW. Его используют для каркаса при создании перегородки.
- Арочным. Такой профиль имеет изогнутую форму, что позволяет его использовать при создании сложных конструкций.
Гипсокартонный лист (ГКЛ), благодаря своим характеристикам, приобрел большую популярность как отделочный материал. Его используют для облицовки стен, при создании межкомнатных перегородок. Гипсокартонные профили различаются по типу и размеру.
Поэтому для каждого вида есть специальный детали для монтажа. Существуют два основных вида профиля. Первый вариант используется для обшивки отдельных плоскостей, второй необходим для создания перегородок. Изделия ненадлежащего качества могут стать причиной разрушения конструкции. По показателям наилучшим решением станут крепления из стали с оцинковкой.
Такие детали обладают хорошей устойчивостью к нагрузкам, коррозии и имеют низкую цену.
Создание обрешетки на стены
Специалисты перед началом работы выравнивают поверхность помещения, поскольку на них устанавливают стартовые, а как известно, они считаются основой для всей конструкции. Монтаж профилей под гипсокартон на стены:
- Стеновую поверхность расчерчивают — это касается пола и потолка. Делают отметки, к которым прикладывают намеленный шнур, оттягивают и отпускают. При ударе останется ровная линия.
- По полу и на потолке устанавливают стартовые направляющие, которые крепят на дюбеля и шурупы. В углах двух противоположных стен монтируют по вертикали профили. Так как стандартная высота современных помещений не больше 300 см, то планку не придется увеличивать путем соединения крепежом двух таких элементов.
- По вертикали ставят основные профили с шагом 50 см, крепят их шурупами «клопами».
- Изготавливают перемычки с подрезанием бортиков длиной 4 см с обеих сторон. Их размещают с шагом 50 см. Работу постоянно контролируют уровнем. Соединения скрепляют «крабами».
Это интересно: виды металлического профиля.
Чтобы придать конструкции жесткость, мастера советуют использовать не только подвесы, но и куски профиля. Например, если расстояние между стеной и обрешеткой 10 см, то подготавливают по таким же размерам направляющие ПП, бортики которых на одном краю подрезают, все части отгибают назад. Материал устанавливают в планку каркаса, другой конец ставят к стене, в которой проделывают отверстия и закрепляют изделие дюбелями и саморезами.
Работа окончена. Остается проверить качество монтажа металлического профиля для гипсокартона. От верхнего угла стены натягивают нитку к нижнему. Прикрепляют второй шнур, но в обратную сторону, чтобы получилась большая буква «Х». Если существенных зазоров не наблюдается, а конструкция не шатается, то процесс сборки обрешетки своими руками прошел успешно.
Специально для вас:
Камуфляжная маскировочная сетка для навеса на даче
Способы монтажа профнастила на крышу
Расчёт размера гаража на 2 машины по габаритам
Основные виды металлического профиля
Виды и размеры металлопрофиля для гипсокартона
Строительство индивидуального жилого дома по нормам СНИП
Крепление гипсокартона к стене на профиль
Технология облицовки гипсокартонными листами пришла на строительный рынок с запада, тем самым совершив революцию в производстве отделочных работ. ГКЛ имеет много преимуществ перед обычной штукатуркой, и поэтому он стал весьма популярным в частном и промышленном строительстве. Гипсокартон – это своего рода сухая штукатурка, которая очень быстро монтируется по готовому каркасу без использования воды, как при цементной штукатурке. В статье рассмотрен вопрос, как крепить профиль для гипсокартона к стене.
Каждый лист гипсокартона примерно равен 3 квадратным метрам, а смонтировать его можно за считаные минуты. К тому же этот материал экологически безопасен, так как в своем составе содержит гипс и картон с небольшой примесью других добавок для прочности на изгиб. На сегодняшний день гипсокартоном можно обшивать стены, потолки, арки, монтировать новые перегородки, конструировать встроенную мебель, а иногда даже и застилать полы. Сейчас технология, как крепить гипсокартон к стене с профилем, настолько разработана, что существуют различные элементы каркасов для разных типов обшивки. Освоить такую технологию можно практически любому человеку, умеющему обращаться с инструментом.
Монтаж гипсокартона с профилем на стену своими руками
Начинают работать с монтирования направляющих. Горизонтальные металлические рейки оклеивают уплотнительной лентой к стороне прилегания к поверхности. Это позволит получить звукоизоляционное свойства от полотна. Потом высверливаются отверстия для дюбелей, к ним будут закрепляться профили.
Переходят к установке стоек. Их закручивают по сделанной заранее разметке, сначала вставляют стойки внизу, затем наверху, следует знать, что открытая сторона поворачивается боком или к самой поверхности. Ее также закрепляют с помощью саморезов.
Добавляют горизонтальные планки, которые крепят к вертикальным с помощью соединителей одноуровневых, через 60 см. Получают ячейки квадраты.
Вес гипсокартонных полотен достаточно тяжелый, поэтом работать следует вдвоём, или лучше втроем. Полотно удерживаются двумя мастерами, которые прикладывают его к каркасу, а третий человек шуруповертом вкручивает саморезы в профили, начинать вкручивание стоит сверху. Расстояние между шурупами должно быть не больше 0.25 метра. Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.
Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.
Вес влагостойкого ГКЛ
Многие не задумываются над тем, сколько весит стандартный лист материала, а обращают только на его высоту, длину, ширину. Однако это довольно легкомысленно
Вес листов влагостойкого гипсокартона тоже является довольно важным параметром, который непременно должен браться во внимание при расчетах актуального объема материала, выборе металлопрофиля для сооружения каркаса
Приведем простой пример: если использовать стеновые листы для создания потолков, профиля потребуется в несколько раз больше. Ведь весит такой материал больше, чем потолочный, а значит, он требует более прочного каркаса. А прочность потолкам можно обеспечить большим количеством перекладин из металлопрофиля.
Сегодня можно встретить ГКЛ, вес которых составляет:
- 23 кг при площади листа 2,4 кв м;
- 29 кг при площади материала 3 кв м;
- 35 кг при площади ГКЛ 3,6 кв м.
Отметим, что чем выше вес влагостойкого гипсокартонного листа, тем более прочным он является. Однако самые тяжелые варианты не применяют для создания изогнутых конструкций.
Чтобы научиться подбирать актуальные параметры ГКЛ и определять размеры гипсокартона, нужно тщательным образом изучить предназначение каждого из них. Тогда ошибок можно будет избежать.
Делая ремонт в квартире, загородном доме или на даче, хочется иметь максимальный уют и комфорт в жилых комнатах. Достигается он с помощью внутренней отделки помещений. Для этого используют гипсокартон, так как материал сравнительно дешевый и прост в монтаже.
При начальной работе с данным материалом необходимо иметь в виду, что есть стандартный размер гипсокартона (2500х1200х12,5 мм) и нестандартный, а также желательно знать его вес и толщину. Данная информация поможет Вам правильно купить и раскроить отделочный материал.
Как сделать перегородку из гипсокартона и профилей с проемом под дверь
Решив установить перегородку своими руками, можно воспользоваться следующей технологией:
1. Определяются с конфигурацией и местом расположения будущей конструкции. При этом следует обязательно учесть требования к помещению, в котором могут устанавливаться перегородки из гипсокартона;
2. Выполняется разметка. Для работы лучше всего использовать лазерный уровень и шнур отбойного устройства. Линии отмечают на полу, на потолке и базовых стенах. На полу отмечаются места установки стоек и расположение дверного проема;
3. Направляющие профиля отрезаются в размер. На направляющие конструкции наклеивается уплотнительная лента, ширина которой равна ширине профиля. Благодаря этому удается повысить звукоизоляционные характеристики монтируемой перегородки;
4. Направляющие профиля крепятся к полу. На каждый элемент должно приходиться не менее трех шурупов. При этом крепеж следует располагать с максимальным шагом 1 метр. Аналогичным способом монтируются направляющие профили на потолке;
5. С помощью метростата либо другого измерительного инструмента определяется высота стоечных профилей. Элементы отрезаются в размер, который на 10 мм меньше высоты помещения. На стоечные профили, примыкающие к стене, клеится уплотнительная лента. Стоечные профили крепятся к стене;
6. По обе стороны дверной коробки устанавливаются опорные стоечные профили. Их изготавливают из стоечных профилей методом насадки, заправляют в направляющие и крепят к полу и потолку;
7. Из направляющего профиля изготавливается горизонтальная перемычка и закрепляется самонарезающимися шурупами на опорных стоечных профилях;
8. Одну промежуточную стойку из стоечного профиля устанавливают над дверной коробкой, если лист гипсокартона полностью перекрывает дверную коробку. В противном случае устанавливают две промежуточные стойки;
9. Устанавливаются оставшиеся стойки методом отсечки с прогибом. Монтаж осуществляют с шагом в 60 см. Стойки располагают таким образом, чтобы отверстия для коммуникаций располагались на одном уровне, а спинки стоек были повернуты в одну сторону;
10. Производится раскрой листа гипсокартона. Его высота должна быть на 10 мм меньше высоты потолков в помещении. Делается надрез. Лист надламывается по линии надреза. Обдирочным рубанком обрабатывается кромка листа. Кромочным рубанком формируется фаска под углом 22,5 градуса на глубину 2/3 листа;
11. Подготовленные листы прижимаются к каркасу и фиксируются в правильном пространственном положении самонарезающимися шурупами с шагом не более 75 см. Крепление начинают от центра к краям. Головки шурупа должны быть утоплены в лист.Сторона листа с фаской, должна примыкать к потолку. В местах горизонтального соединения листов устанавливается перемычка из металлического профиля. Смежные горизонтальные стыки следует сместить минимум на 40 см. Последний лист, примыкающий к стене, отрезается в размер. На сторонах, прилегающих к потолку и стене, формируется фаска;
12. Формируется дверной проем. Отрезается часть листа, закрывающая проем;
13. Через технологические отверстия в стойках протягиваются провода;
14. Между стойками укладывается изоляционный материал;
15. Листы гипсокартона отрезаются в размер и монтируются с другой стороны каркаса. Монтаж производится таким образом, чтобы стыки на обеих сторонах не совпадали. Вертикальные смещают на шаг стоек, а горизонтальные – на 400 мм;
16. Производится заделка стыков листов и мест крепления шурупов. Используются составы, разработанные специально для гипсокартона;
17. После высыхания шпаклевки монтируется второй слой листов. Шурупы закручивают с шагом не более 25 см. Все стыки должны быть смещены относительно стыков предыдущего слоя;
18. Стыки второго слоя шпаклюются с использованием армирующей ленты. Наносится два слоя. После их высыхания поверхность обрабатывается затиркой, грунтуется;
19. Монтируются двери. Источник https://www.youtube.com/watch?v=hHEUKepcCrU
Как крепить гипсокартон на каркас из профиля
Чтобы стена, отделанная ГКЛ прослужила долго и без нареканий, необходимо соблюсти всю технологию работы с материалом. Вообще крепить гипсокартон на каркас довольно сложно и, если вы не уверены в своих силах, лучше доверить это дело профессионалам.
Как крепить профиль под гипсокартон
Для начала нужно разобраться, как крепить сам профиль к стене. Для того, чтобы зафиксировать элементы каркаса, нужно соблюдать эту последовательность действий:
- На стыке пола и стены фиксируется направляющий профиль ПН
- Опускается отвес и по нему на потолке крепится ещё одна направляющая
- Из профилей марки ПС собирается уголок, которые крепится к задней части каркасного элемента
- Получившийся каркасный элемент вставляется в направляющие и крепится саморезами
- С двух сторон для прочности стоечные профили укрепляются подвесами
Так выглядит каркас из металлического профиля под гипсокартон Источник derevyanny-dom-irk.ru
Теперь о том, какими саморезами крепить профиль к стене: лучше всего брать длинную фурнитуру, не меньше 150 мм. Расстояние между двумя такими саморезами не должно превышать 20 см.
Рекомендуем посмотреть этот ролик о том, как создать металлический каркас для гипсокартонных листов:
Как зашить каркас гипсокартоном
Перед тем, как начать монтаж самого финишного покрытия, нужно внимательно осмотреть готовый каркас. Из него не должны торчать головки шурупов, а вся конструкция не должна шататься и скрипеть.
Далее нужно подготовить листы гипсокартона. Для этого их обрезают по заранее начерченной схеме помещения.
Нашивать гипсокартон нужно в шахматном порядке: первый лист от пола к потолку со свободным пространством сверху, второй лист от потолка к полу и промежуток остаётся снизу. Сначала лист нужно «наживить», вкрутив по диагонали два самореза. Зазор между полом и гипсокартонным покрытием должен составлять 12 мм. Потом эту щель нужно будет армировать и зашпатлевать. Листы нужно совмещать встык, стараясь минимизировать щель между ними.
Чем больше вы создадите узлов крепления, тем прочнее и надёжнее будет стенка из ГКЛ. Поэтому сразу имеет смысл подготовить достаточное количество того, чем планируется крепить гипсокартон к профилю.
Саморезы в лист гипсокартона лучше вкручивать довольно часто Источник udelsam.ru
Для сложных мест, таких, как дверные и оконные проёмы, отдельно вырезаются элементы необходимой формы. Далее на их торцах фрезером или рубанком снимается фаска.
Как заделать щели между листами
После того, как каркас полностью зашит, можно приступать к следующему этапу работ – армированию стыков. Для этого понадобится шпатлёвка для ГКЛ, армирующая лента и грунтовка.
Очень важно хорошо и тщательно закрыть стыки между листами гипсокартона Источник i2.wp.com
Сначала всю стенку нужно покрыть грунтовкой. После того, как она высохнет, по стыкам необходимо растянуть армирующую сетку, а затем нанести на неё и на места крепления шпатлёвку. Когда смесь высохнет, стену нужно обработать наждачной бумагой, после чего вся поверхность покрывается финишной шпатлёвкой и выравнивается. И в последнюю очередь на покрытие наносится ещё один слой грунтовки.
После этого видео ролика у вас не останется вопросов о том, как и чем шпатлевать стены из гипсокартона:
Советы по установке гипсокартона на каркас из профиля
Далее мы предлагаем обратить внимание на несколько нюансов, которые стоит учесть, если вы хотите добиться долговечности финишного покрытия стен. Гипсокартон нужно подбирать, исходя из температуры и влажности в конкретном помещении
Всегда лучше делать небольшой запас и покупать материал классом выше, чем это нужно
Гипсокартон нужно подбирать, исходя из температуры и влажности в конкретном помещении. Всегда лучше делать небольшой запас и покупать материал классом выше, чем это нужно.
Минимальное расстояние между двумя саморезами должно составлять 10-12 см. Если вкручивать их чаще, то лист может просто лопнуть.
Чтобы обеспечить зазор между полом и гипсокартонной конструкцией, нужно подставить под лист рейку необходимой толщины
Это важно учесть, чтобы стены были ровными, так гипсокартон подвержен усадке
Грунтовать гипсокартонные стены нужно только кистью, потому что валик оставляет слишком много сухих мест, а в случае с ГКЛ это недопустимо.
Грунтовку на гипсокартон нужно наносить тщательно и без пропусков Источник dekoriko.ru
И ещё один момент, на который стоит обратить внимание: поверхность, на которую планируется наносить грунт, должна быть полностью очищена от пыли и тщательно помыта
Ориентировочные цены
Цены на металлический профиль для монтажа гипсокартона существенно разнятся в зависимости от размеров и толщины металла. Мы рассмотрим рыночные предложения по стандартным характеристикам.
Направляющий профиль UD (длина 3 метра, толщина металла 0,5 мм) можно приобрести за 60-90 рублей. Несущий профиль CD такой же длины и толщины продается за 80-130 рублей.
Средние цены на стеновой направляющий профиль UW (ПН) длиной 3 метра выглядят так:
- 50х40х0,4 мм — от 60 до 70 руб.;
- 75х40х0,4 мм – 80-90 руб.;
- 100х40х04 мм – 90-110 руб.;
Профиль толщиной 0,6 мм дороже в среднем на 25-30%.
Ориентировочная стоимость стоечного CW (СП) профиля (3-х метрового):
- 50х50х0,4 мм – 80-90 руб.;
- 75х50х0,4 мм – 100-110 руб.;
- 100х50х0,4 мм – 120-130 руб.
Монтаж каркаса
Порядок работ:
- В направляющих заранее сверлятся отверстия под дюбель-гвозди с намеченным шагом (иногда они сделаны еще на этапе изготовления производителем).
- На прилегающую к стене сторону наклеивается демпферная лента. Она нужна для того, чтобы звуковые колебания не передавались от стены на каркас.
- Направляющие крепятся к стене. Нижняя кромка профиля должна совпадать с линией на стене.
- Производится монтаж подвесов. Шаг между ними – 60 см. Если каркас ячеистого типа, попадать они должны между перемычками.
- Несущие профили необходимо подрезать примерно на сантиметр. Это нужно, чтобы конструкция не деформировалась при возможном расширении металла под действием температуры.
- Монтаж профиля начинают с места сопряжения его с направляющими. Для фиксации применяют саморезы по металлу.
- Выровняв несущие рейки уровню, прикрепляют их к подвесам. Все профили должны находиться строго в одной плоскости.
- Если конструкция состоит из ячеек, крепятся поперечины. Предпочтительно располагать их в шахматном порядке. Места соединений усиливаются крабами.
К направляющим сначала крепятся вертикальные стойки нужного размера, а потом – нижние кромки. Все элементы соединяются между собой шурупами или при помощи просекателя.
Деревянный или металлический?
Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.
Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:
- Как правило, такой каркас используют только при ровной базовой поверхности. Выравнивать с его помощью стены или потолок – сущее мучение.
- Перед сборкой все элементы конструкции необходимо тщательно обработать антисептическим раствором. Иначе нельзя гарантировать долгий срок их службы.
- Деревянную обрешетку не используют в помещениях, где влажность превышает 12 %. При больших показателях элементы конструкции будут набухать и коробиться.
- При монтаже требуется оставлять зазоры между стеной и брусками, компенсирующие смещение геометрии последних под воздействием температуры и влаги.
- Деревянный каркас считается менее прочным, чем конструкция из металлопрофиля.
Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.
Устройство металлического каркаса для перегородок
Монтаж каркаса начинается с разметки по полу, стенах и потолку. Границы перегородки очерчиваются карандашом и начинается крепление профилей ПН соответствующего размера по отмеченным рискам – 50, 75 или 100 мм. Размер зависит от толщины стенки, а разметка по стенам производится вертикально по уровню.
Предварительно к профилям клеится звукоизоляционная лента на сторону наружной полки. Её функция в соответствии с названием. Крепление профилей производится дюбелями 6 мм х 40 мм, если в бетон, или шурупами по дереву 3.5 мм х 60 мм, если в деревянную поверхность. Сначала крепят профиля ПН по полу, потолку и стенам.
Следующая операция – крепление профилей ПС. Профиль ПС вставляется в профиль ПН вертикально и выставляется по уровню. Шаг установки 400 мм или 600 мм. Крепление металл- металл производится просекателем (инструмент, который прокалывает насквозь дырки в местах двойного металла профилей). Если нет такого, то можно закрутить метизами, называемыми блохами в строительной среде.
Схема монтажа каркаса для перегородки.

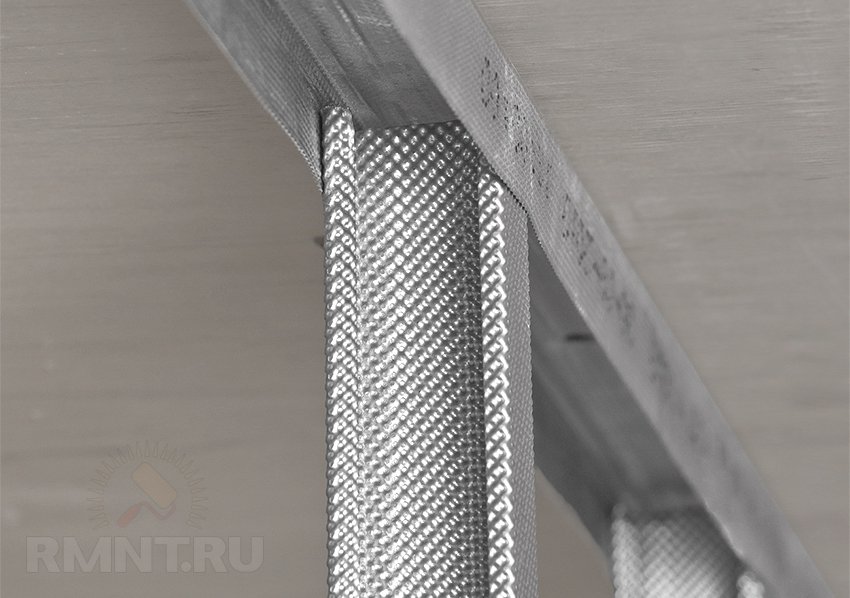

Если длина профилей короче высоты потолка, то необходимо удлинить стойки. Для этого используют нахлёст и на место стыка накладывают дополнительный кусок профиля длиной не менее 50 см. У технологии Кнауф есть специальные соединители между профилями. Соединение производят также, как и со стойками – просекателем или метизами.
Для крепления ГКЛ,длиной 2400 мм, приходится ставить перемычки в местах соединения листов. Перемычка изготавливается из ПН и крепится к ПС. Так же перемычки устанавливаются в шахматном порядке – одна перемычка длиной 1200 мм (такова ширина ГКЛ) снизу, другая — длиной 1200 мм сверху в следующем пролёте. Каркас готов, а о монтаже дверного проёма поговорим ниже.
Фурнитура для крепежа гипсокартона.
Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.
- Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
- Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
- Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
- Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
- Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
- Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.
В заключение
Достоинства гипсокартонных систем весьма очевидные, так как они достаточно технологичные, хотя и имеют некоторые недостатки, но их можно и не учитывать. Во-первых, это скорость возведения различных конструкций, причем любой конфигурации. При этом можно обойтись без специальных профилей, сделав надрезы на направляющих или несущих профилях. Ту же перегородку можно легко сделать из профилей, предназначенных для монтажа подвесных потолков, если нет проемов для окон или для дверей, так как, в таком случае понадобятся специальные профиля. Во-вторых, их монтаж не связан с высокими показателями профессионализма, хотя отделочные операции все же требуют высокой квалификации. Недостаток подобных систем заключается в том, что они отбирают часть полезной площади. Если зашивается одна стена, то это не существенно, но если ровняется 4 стены, то при подсчетах получается внушительная цифра. Порой приходится выбирать, отдавая предпочтение другим технологиям, которые не отбирают часть полезной площади.
К сожалению, встречаются мастера, которые незнакомые с технологией монтажа гипсокартонных систем и собирают каркасы так, как они представляют, использовав порой профиля не по назначению
Особенно это касается подвесных потолков из гипсокартона, где очень важно придерживаться некоторых правил. Некоторых правил нужно придерживаться и при монтаже перегородок, если они эксплуатируются при повышенных нагрузках
Это возможно в том случае, если в перегородке устанавливаются двери или окно.
потолок из гипсокартона, очередность монтажа, все секреты. Plasterboard ceiling.
Watch this video on YouTube
