Коаксиальный дымоход: 4 преимущества

Принцип работы коаксиального дымохода

Само понятие «коаксиальность» обозначает дословно «соосность». Это многое сразу объясняет. Дело в том, что коаксиальный дымоход представляет собой сочетание двух соосно расположенных труб. Во внешнюю, большого диаметра, вставлена внутренняя с меньшим. Таким образом, образуется сочетание двух совершенно независимых друг от друга каналов. Точное позиционирование внутренней трубы во внешней обеспечивается наличием специальных перемычек, вкладышей, распорок – в зависимости от конкретных особенностей модели.

Основополагающий принцип конструкции коаксиального дымохода можно объяснить очень просто – «труба в трубе»

Для чего это делается? Все очень просто:

  • Внешний канал, образованный просветом между стенками двух труб, служит для подачи воздуха с улицы, необходимого для процесса горения топлива (газа).
  • Внутренняя полость малой трубы становится каналом, по которому продукты сгорания газа выводятся на улицу и выбрасываются в атмосферу.

Стрелками хорошо показаны направления движения воздуха, забираемого с улицы, и продуктов сгорания, выводимых наружу.

Понятное дело, что для обеспечения такого перемещения потоков требуется какая-то принудительная сила. В ее роли выступает встроенный в конструкцию котла вентилятор, то есть коаксиальный дымоход может устанавливаться на модели «турбированного» типа, с принудительной подачей воздуха и отводом газов, оснащенные горелкой закрытого типа.

При этом производитель оговаривает максимально допустимую длину системы. — для того чтобы оба процесса проходили сбалансировано и обеспечивали устойчивую работу горелки во всех режимах, равномерное и полное сгорание газа. Чрезмерное увеличение длины коаксиальной трубы, а также перенасыщенность трассы изменениями направления, приводят к недопустимому возрастанию сопротивления потокам, к образованию ненужных завихрений, препятствующих нормальной подаче воздуха и отводу газов. Обычно стараются коаксиальных дымоход исполнять длиной не свыше 2 ÷ 3 метров, хотя бывают и исключения. Все это в обязательном порядке указывается в технической документации котла.

Самая распространенная схема установки коаксиального дымохода – горизонтально с проходом через ближайшую к котлу внешнюю стену на улицу.

Обычное расположение коаксиального дымохода – горизонтальное, с проходом через ближайшую к установленному (навешенному) котлу внешнюю стену. Возможно и вертикальное расположение, но в частном строительстве или при оборудовании автономной системы отопления в городской квартире к такой схеме прибегают крайне редко. В связи с этим подобные расположения в настоящей статье рассматривать не станем.

Цены на коаксиальные дымоходы разных производителей

коаксиальные дымоходы

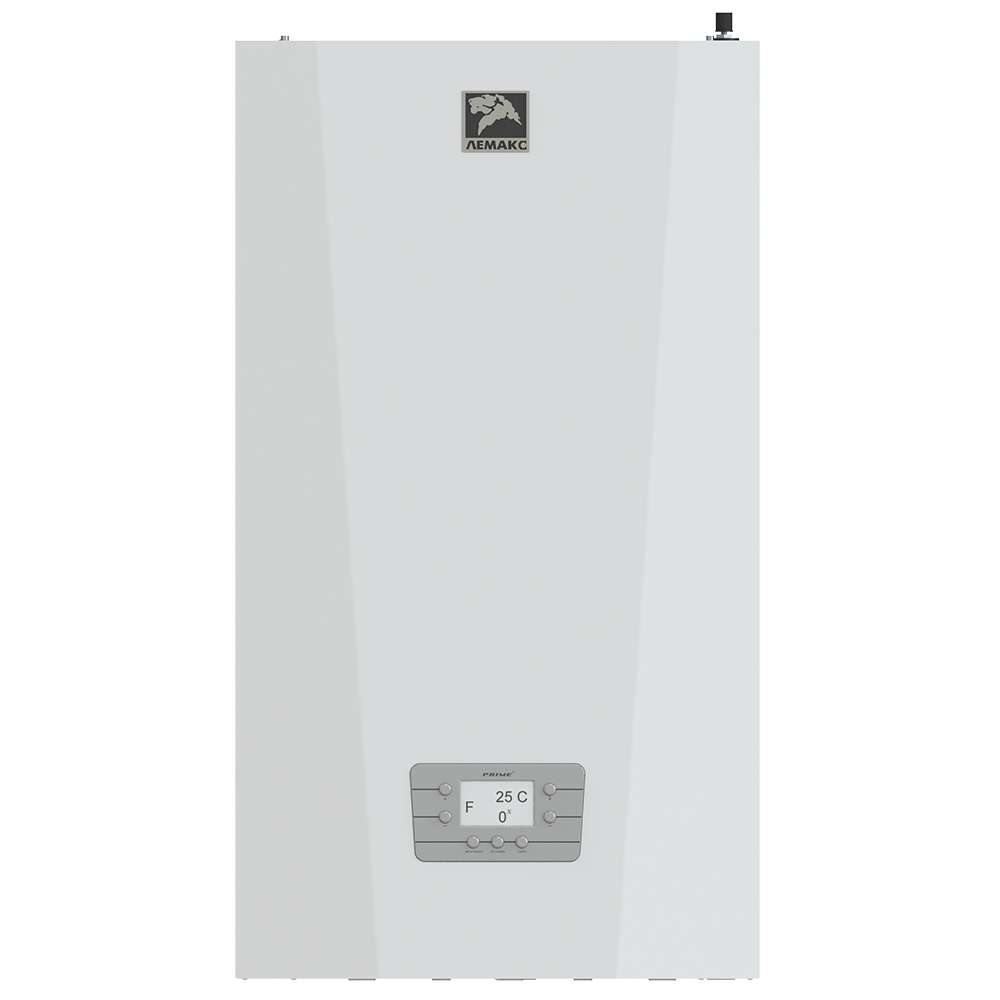

Лемакс PRIME-V20 20 кВт двухконтурный


Фото:https://market.yandex.ru

Лемакс PRIME-V20 оснащается встроенным расширительным баком на 6 л, увеличенной камерой сгорания, разжигающим трансформатором, композитной гидрогруппой, герконовым протоковым датчиком. Электронное управление удобное и интуитивно понятное. КПД прибора составляет солидные для конвекционных котлов 92,5%.

Газовый котел Лемакс PRIME-V20 20 кВт двухконтурный

Достоинства:

  • работа на отопление и ГВС
  • эффективная автоматика безопасности
  • двухуровневая защита управляющей платы
  • улучшенные тепло- и звукоизоляционные свойства
  • индикация давления воды на дисплее

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

  1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
  2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.

Виды адаптеров для различных газовых котлов

Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

Схема сборки дымоходной системы с горизонтальным выходом

Важный момент. Стык двух участков не должен оказаться в толще стены, это грубое нарушение пожарных норм. Трубопровод, проходящий сквозь перекрытие либо стену, должен быть цельным.

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Как его устанавливать?

При установке дымохода учитывают характеристики термоизоляции стен помещения, среднюю температуру воздуха, тип сжигаемого топлива, количество и суммарную мощность , а также планировку помещения.

  • Направление монтажа может быть вертикальным или горизонтальным.
  • Горизонтальное положение используют, если котёл оборудован системой принудительной циркуляции, вертикальное — если невозможно вывести трубы наружу через стену из-за того, что близко от предполагаемого выхода находится оконный проём, улица слишком узкая или хочется сохранить красоту фасада.

Важно! По технике безопасности, высота от земли до выхода трубы должна быть не менее полутора метров. Длина сложных коаксиальных дымоходов — не больше трёх метров, причем не должно быть больше двух колен

Эти ограничения помогают предотвратить загрязнение дымохода пылью.

Предварительная подготовка к монтажу

  1. Трубу выводят под углом больше 3 градусов, чтобы улучшить отток конденсата.
  2. Выход не делают ближе 0.6 метра от окна.
  3. Для подсоединения коаксиальных труб применяют адаптеры, фланцы, хомуты и коаксиальные колена.
  4. Для удлинения — герметики и клеящие смеси.
  5. Декоративные накладки позволяют сохранить дизайн помещения.

Прежде, чем начать монтаж дымохода, от трубы убирают горючие вещества и легко воспламеняющиеся предметы, затем проводят необходимые расчёты относительно месторасположения и размеров деталей системы.

  • Затем сверлят отверстия диаметром 11 — 12,5 см.
  • Соединяют трубу с выходной горловиной котла при помощи хомута. Место крепления закрепляется болтами с обеих сторон.
  • Далее следует этап непосредственной сборки конструкции дымохода: детали соединяются между собой хомутами, чтобы обеспечить их надежность, затем надевают декоративные накладки, которые не имеют практических функций, но служат сохранению эстетики жилища.

Важно! Для монтажа коаксиального котла необходимы специальные знания и навыки. Если Вы их не имеете, произведение работ и последующее использование системы может быть опасно

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения

Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу. Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ

А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры. Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

  • Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
  • Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
  • В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

  1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
  2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
  3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

Конструктивный состав коаксиальной системы дымоотведения

Коаксиальный дымоход газового котла представляет собой сборную модульную конструкцию, состоящую из отдельных стандартизованных элементов. Это позволяет создавать дымоотводные системы, учитывающие архитектурные особенности здания и соответствующие требованиям, изложенным в нормативной документации. Стандартный комплект системы «труба в трубе» включает следующие элементы (модули):

  • переходник для присоединения к котлу;
  • прямолинейные участки;
  • соединительные элементы (муфты, тройники, отводы). Отводы предусматриваются на 45° и 90°.

Поворотная секция пластикового коаксиального дымохода.

  • участки с ревизионным отверстием для осмотра и прочистки. Если дымоотвод прокладывается внутри шахты, ревизионные отверстия трубы и шахты должны находиться на одном уровне;
  • входные, выходные насадки и оголовки (для забора наружного воздуха и отвода дыма). Выходная насадка всегда расположен на некотором расстоянии от точки забора воздуха, чтобы предотвратить его смешивание с дымом;
  • комплект для слива конденсата. Слив конденсата должен быть предусмотрен для каждого вертикального участка конструкции. Если вертикальный участок проходит внутри здания, слив осуществляется в общедомовую канализацию. Для препятствия снижению давления газо-воздушной смеси дымоходного канала сливной комплект должен быть оборудован водяным затвором (сифоном) с высотой водяного столба не менее 20 мм;
  • Уплотнения, обеспечивающие герметичность стыков отдельных частей системы;
  • крепежная арматура (фланцы, хомуты, кронштейны);
  • элементы декоративного оформления (накладки).

Чтобы стенки внутреннего и наружного каналов не могли соприкасаться, используют специальные перемычки, фиксирующие внутреннюю трубу относительно наружной.

Коаксиальные дымоходы изготавливаются из нержавеющей либо оцинкованной стали – легкого, прочного материала, устойчивого к воздействию высоких температур. Также в качестве материала труб применяют термостойкий пластик и алюминиевые сплавы. На стыках отдельных участков используются полимерные уплотнительные кольца, способные выдерживать температуру 230-250°С.

Из чего он состоит?

Коаксиальный дымоход – это «труба в трубе». При соединении элементов дымохода применяется технология лазерной сварки, а  трубы изготовлены методом бесшовной экструзии. Внутренняя труба выводит  выхлопные газы, а труба большего размера служит средством для притока воздуха в камеру сгорания котла. За счет движения воздушных потоков разной температуры создается необходимая тяга.

Две трубы никаким образом не соприкасаются друг с другом благодаря наличию специальных перемычек. В комплекте дымохода уже имеется все необходимое для его подключения к котлу. Конструкция дымохода, таким образом, состоит из двух труб разного сечения, коаксильного колена, настенной декоративной накладки, соединительного хомута, адаптера, а также фланца.

С помощью адаптера котел подсоединяется к трубам дымохода. Функцию переходника выполняет колено. Хомуты скрепляют элементы дымохода для создания большей прочности. Дополнительными элементами являются фланец для настенной прокладки труб, декорирующая накладка, а также гофрированная труба, которая обеспечивает более удобный монтаж.

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Преимущества наружного размещения

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

Дымоход с наружным расположением имеет ряд преимуществ:

  1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
  2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
  3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
  4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Классификация коаксиальных систем дымоотведения

В зависимости от расположения коаксиальные системы делятся на 2 типа:

  1. внутренние;
  2. наружные.

Внутренние дымоходы чаще всего прокладывают в специальных шахтах, отделенных от жилых помещений. Иногда в качестве шахт используют старые дымоотводные каналы, если их размеры и устройство отвечают требованиям противопожарной безопасности.

Наружные дымоходные каналы проще в монтаже и обслуживании. Их основным недостатком является ухудшение внешнего облика здания, поэтому системы данного типа стараются размещать со стороны внутреннего фасада.

Внутренний и наружный коаксиальный дымоход.

В зависимости от наличия утепления:

  1. утепленные;
  2. неутепленные.

В холодное время года подающий воздух канал может частично промерзать, что затруднит поступление требуемого количества воздуха в камеру сгорания газового котла. Если в месте расположения здания преобладают низкие температуры на протяжении длительных периодов, используют утепленные дымоходы.

Утепленный участок представляет собой три соосно расположенных трубы. Полость между двумя наружными трубами заполняется утеплителем препятствующим обледенению воздушного канала.

По типу вывода:

  1. с вертикальным выводом;
  2. сгоризонтальным выводом.

Горизонтальный и вертикальный дымоходы.

Способ вывода коаксиальной трубы зависит от расположения отопительного котла внутри здания и трассы, по которой может быть проложен дымоход. В большинстве случаев дымоотводы имеют как вертикальные, так и горизонтальные участки. Строго вертикальный вывод дыма используется для котлов, не оснащенных вентилятором принудительной тяги.

По количеству обслуживаемого оборудования:

  1. индивидуальные;
  2. коллективные.

Индивидуальные дымоходы предназначены для обслуживания одного газового котла и не имеют разветвлений. Коллективные дымоотводы представляют собой шахтную систему, в которой отдельные ветви от каждого теплогенератора соединяются с общим каналом. Коллективные коаксиальные дымоходы могут быть исключительно вертикального типа. В настоящее время распространены наружные коллективные дымоотводы обслуживающие газовые котлы, установленные на одном «стояке» многоэтажных домов.

Коллективный коаксиальный дымоход.

Производители

Газовая колонка «Neva» с дымоходом отечественного производителя ЗАО «Нева-Транзит» оснащена датчиками безопасности, которые автоматически срабатывают при нарушении тяги в дымоходе.

Газовая колонка «Ariston Турбо» итальянского производителя «Ariston», оснащена закрытой турбированной камерой сгорания с принудительным дымоудалением и коаксиальным дымоходом.

Дымоходы для газовых колонок «Bosch» немецкого производителя относятся к коаксиальным дымоходам. Дымоходы для газовых колонок «Bosch» характеризуются как надежные, безопасные, долговечные системы дымоудаления.

Эмалированный дымоход монтируется посредством прямых участков труб и отводов на девяносто градусов. Технические характеристика эмалированных дымоходов, позволяют применять их при рабочей температуре до 300ºС.

На фото представлен эмалированный дымоход.

Преимущество гофрированного дымохода заключается в то, что при необходимости длина дымохода может увеличиваться от одного метра до трех. Гофрированные дымоходы очень мобильны, к тому же доступны по стоимости.

Гофрированный дымоход представлен на снимке.

Практически все современные газовые колонки (особенно, если это европейский производитель) оснащены закрытой камерой сгорания и коаксиальным дымоходом. Преимущество использования коаксиального дымохода заключается в том, что нет необходимости обустраивать дополнительную вентиляцию помещения. Так как коаксиальный дымоход выполнен таким образом, что он не только выполняет функцию отвода дымовых газов, но и обеспечивает газовую горелку, расположенную внутри газовой колонки, необходимым воздухом (причем забор воздуха происходит с улицы, а не из помещения).

На снимке вид коаксиального дымохода снаружи.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Требования, которые необходимо соблюдать при установке

При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.

  1. Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
  2. Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
  3. Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;

Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.

Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.

Необходимо соблюдать следующие правила установки коаксиального дымохода.

  • Максимум можно использовать 2 сгиба;
  • Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
  • Части дымохода должны иметь доступ при плановом осмотре;
  • Дымоход не может быть выведен ниже уровня поверхности почвы;
  • Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
  • В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
  • При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
  • Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
  • Нет необходимости в установке дополнительных источников проветривания

Схема монтажа коаксиального дымохода

Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы

Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами

В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход

Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований

В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.

Общие сведения о банной печи

Основой любой бани или сауны является печь. Если вы не сможете создать в парной необходимой температуры, вся конструкция не даст вам возможность получить настоящее удовольствие.

Сэндвич-труба в деревянной парной

Не стоит также пренебрегать устройством печного дымохода, так как от его качества и материала зависит:

  • пожаробезопасность помещения;
  • уход за ним;
  • микроклимат в парилке.

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла .

Дымовые газы имеют очень большую температуру, примерно 800˚С

Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым. Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

Схема установки банного дымохода

  1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
  2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
  3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
  4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
  5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Например, использовать печные трубы для бани:

  • керамические,цена которых самая дорогая;
  • стальные, самые универсальные;
  • термопластиковые;
  • из нержавеющей кислостойкой и огнеупорной стали (выдерживают температуру до 600˚С).

Ниже дана инструкция, как сделать дымоход для бани на примере нержавеющей трубы. Обычно готовые комплекты можно приобрести в торговой сети.

Установка печной трубы в бане не сложная, ее можно выполнить самостоятельно, хотя и помощник не помешает.

  1. Вставьте одну трубу в другую на 5-7 см. Этим вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Чистка такой трубы не составит труда.
  2. Выведите дымоход на 1 м выше конька дома для создания необходимой тяги.
  3. Закрепите трубу на потолке парной, защитив дерево от металла огнестойким материалом.
  4. Установите на конце трубы защитный колпак от дождя и снега.

Совет: используйте дымоходы из кислостойкой нержавеющей стали с добавлением молибдена там, где дымовые газы имеют повышенную кислотность.В остальных случаях – отлично справляется кирпич.

Печная труба для бани из керамики используется крайне редко, так как она имеет солидный вес, но зато срок службы достаточно продолжительный. Ее вес может выдержать лишь массивная стационарная печь, которая будет использоваться для обогрева дома.

  • Идеально круглое сечение, которое создает прекрасную тягу;
  • Труба для банной печи легка и проста в обслуживании;
  • Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, тем самым действие кислоты на них минимально.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
