Установка мебельных петель своими руками

Особенности и виды

Простота и функциональность механизма дверной петли породила множество его разновидностей, рассчитанных на применение в различных типах изделий для домашнего интерьера. Сейчас подобные устройства встречаются в следующих вариантах:

  • Накладные. Используются в шкафах-купе и тумбах с распашными дверями;
  • Вкладные. Для тумб небольших размеров с невысокой массой дверок;
  • Пяточные. Чаще используемые в межкомнатных дверях, могут хорошо послужить в шкафах с небольшими фасадами;
  • Рояльные. Встречаются в раскладных столах с книжной конструкцией;
  • Штольные. Подходят к дверкам фальшпанелей и фиксированных панелей шкафов-купе;
  • Угловые. Рассчитаны под соответствующие виды купе, установленных в углах помещений и имеющих ограниченное пространство под открытие дверей;
  • Полунакладные. Применяются в шкафах с большим количеством фасадов;
  • Антресольные. Они же «горизонтальные» петли, применяемые в подвесных шкафах на кухне.

Применение в шкафу того или иного типа дверной петли зависит от многих факторов, включая его стилистику, габариты, массу дверей и способ их крепления. В некоторых случаях из-за физического размещения дверцы относительно каркаса купе требует использование исключительно угловых петель, обладающих большим запасом хода в сравнении с традиционными накладными. В изделиях с фактурой под классику могут быть применены лишь такие механизмы, что будут соответствовать данной стилистике.

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

  1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
  2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
  3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

  • полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
  • накладными, которые подойдут для установки дверцы с любой стороны корпуса;
  • угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
  • инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
  • вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Особенности установки

Несмотря на все многообразие мебельной фурнитуры, навешивание разных петель на кухонные шкафы практически ничем не отличается. Большинство современных навесов – всего лишь вариации на тему четырехшарнирной лягушки с разной формой и длиной рычага. Так что в плане крепления к ним применима стандартная схема работ.

Чтобы установить любую чашевую петлю на корпус мебели нужно выполнить несколько простых действий:

  1. Разметить места под установку фурнитуры на фасаде. Как правило, на самой створке от края откладывают около 8 см.
  2. Под чашку в дверце высверливается углубление с помощью фрезера на глубину 12-13 мм.
  3. После примерки навеса отмечаются точки для отверстий под саморезы и высверливаются тонким сверлом. Чашка усаживается на свое место и жестко фиксируется.
  4. Подготовленная дверца с прикрученными петлями прикладывается к каркасу шкафа и выставляется строго по уровню так, чтобы полностью скрыть торцы.
  5. В соответствии с положением лягушки корпус размечается под установку монтажных планок. Здесь также необходимо будет высверлить отверстия под крепеж.

Остается только прикрутить ответную крестообразную планку и соединить две части петли, заведя паз на ее плече под головку крепежного шурупа. После этого нужно отрегулировать положение дверцы, подкручивая соответствующие винты, как было описано выше.

Как установить мебельные петли, шаблоны, схемы разметки на накладной, внутренний или угловой шкаф

Чтобы установить петли на шкаф и правильно отрегулировать, требуется иметь общее представление о механизме работы и положении регулировочных винтов. Наиболее сложную конструкцию имеют четырехшарнирные мебельные петли со встроенным доводчиком и защелкивающимися механизмами CLIP TOP (Blum).

  1. Ответная планка с отверстиями под крепеж к боковине.
  2. Плечо.
  3. Чаша.
  4. Три защелки.
  5. Предохранительный штифт.
  6. Механизм Clip.
  7. Винт для регулировки установленного фасада по глубине.
  8. Эксцентрик для регулировки фасада по высоте (на ответной планке).
  9. Регулировочный винт по ширине.
  10. Держатель.
  11. Пружинный механизм закрывания.
  12. Внешний шарнир.
  13. Внутренний шарнир.
  14. Крепежные шурупы.
  15. Деактивация.
  16. Доводчик Blumotion.

Независимо от количества составных частей, наличия встроенного или накладного доводчика, абсолютно все мебельные четырехшарнирные петли правильно устанавливаются одинаковым образом.

  • К корпусу с внутренней стороны прикручивается ответная планка (1).
  • На установочное отверстие надевается часть петли с чашей и крепится на шурупы (11)
  • С помощью регулировочных винтов (7), (8) и (9) фасад прижимается сильнее/слабее к корпусу, выше/ниже по вертикали и левее/правее по горизонтали.

При установке удобно пользоваться специальными мебельными шаблонами (кондукторами) – они облегчают разметку под установку петель на шкаф в разы.

Но нужны они только, по большей части, для производства. В бытовых условиях, когда установка или замена петель на шкафах и тумбах требуется редко, можно нанести разметку вручную, с помощью угольника и рулетки.

Схема, как установить накладные петли на шкаф

Существует общая схема, как установить накладные петли на шкаф с диаметром чаши 35мм. Удобнее ее представить на примере кухонного шкафа высотой 700мм и шириной 400мм с фасадом 696х396мм соответственно.

Для правильной установки навеса на фасаде нужно сделать отверстия под чашу петли диаметром 35мм с отступом от края 22-22,5мм. Чаша крепится с помощью шурупов – под них тоже можно сделать предварительную разметку, на расстоянии 48мм друг от друга.

На боковине с внутренней стороны устанавливается ответная планка, на глубине 37мм по крепежным винтам от края, соосно расположению петель на фасаде.

Схема установки внутренних петель на шкаф

Вкладные или внутренние петли устанавливаются на шкаф совершенно аналогичным образом. Единственный нюанс – это то, что ответная планка на боковине шкафа утапливается на толщину фасада.

То есть при стандартном креплении от края отмеряется 37мм, а при внутренней петле – (37+16)=53мм. Если фасад толще, 18-22мм, то соответственно расстояние для установки ответной планки петли на шкаф соразмерно увеличивается.

Схема установки угловых петель и мини петель с чашей 26мм, отличительные особенности

Как правило, угловые петли на шкаф установить можно точно так же, как и обычные накладные, по той же схеме.

Аналогично устанавливаются четырехшарнирные петли-трансформеры, карусельные петли с чашей 35мм, если в инструкции производитель не дает других размеров. Но иногда присадка в 37мм может увеличиваться до 42-45мм при скошенных торцах боковин и других, нестандартных случаях, поэтому будьте внимательны.

Установка мебельной петли 26мм на шкаф производится тем же самым способом, но с другими размерами для разметки на фасаде. Для боковины присадка остается той же.

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

Какие виды этих петель бывают?

Ведущие производители крепежа в большом объеме выпускают четырехшарнирные конструкции с крестообразной монтажной планкой петли. Такое крепление позволяет регулировать дверцу с большой точностью, в ответную планку такой конструкции встраиваются эксцентрики. Стоимость такого крепежа выше, но они надежнее и удобнее в использовании. У всех моделей унифицируются габариты, размеры петли совпадают:

  • по диаметру чашки (35 мм);
  • по расстоянию до крепежных отверстий.
  • Замена петель при выходе их из строя упрощается.

Лягушка

Так называют петлю сложной конструкции с 4 узлами поворота (шарнирами) и пружиной. Благодаря им дверцы открываются на угол до 175° (максимальное значение раскрытия указывается в маркировке). Название петля получила из-за прыгающих колебаний во время движения дверцы. Особенность этих петель в способности выдерживать большие нагрузки. Они используются для ДСП и плотной древесины.

С доводчиком

Крепеж, оснащенный доводчиком, обеспечивает плавное движение дверок. Амортизатор исключает шумное хлопанье при закрытии мебели, фиксация производится бесшумно. Конструкционно доводчик выполнен с использованием плотной среды: пружина расположена в масле или другой вязкой субстанции, обеспечивающей равномерность движения шарниров. Баллон сделан так, что подтекание исключается. Одним из преимуществ таких креплений можно считать:

  1. сохранность мебели;
  2. крепление дольше эксплуатируется, так как снижается механическая нагрузка на шарниры.

С помощью регулятора корректируется скорость захлопывания дверцы. Петля рассчитана на большую нагрузку, применима для любых материалов.

На рынке представлены многочисленные модели такого крепежа. Производителями корпусной мебели чаще используются петли мебельные накладные 768 100 с доводчиком, они универсальные, незаменимы для стеклянных дверок, значительно снижают риск повреждений при захлопывании.

Для дверок, открывающихся вверх, лучше использовать фурнитуру с большим углом открытия петля мебельная на 110 градусов выпускается российской компанией Boyard, итальянской Ferrari. Наибольшим спросом пользуется петля с доводчиком (демпфером) немецкой фирмы Хеттих (Нettich sensys) выполнена из прочного металла. Этот ведущий производитель крепежа постоянно совершенствует свои модели. Петли с доводчиками требуют четкой регулировки.

Петли мебельные Вlum накладные

Крепеж австрийского производства отличается трехмерной регулировкой. Начинают установку дверок с вертикальной плоскости, для этого устанавливают в нужном положении ближний винт. Затем ослабляют дальний, фиксируют необходимый уровень высоты, фронтальное расположение дверок. Накладные петли блюм (Вlum) гарантируют 20 тысяч циклов работы. Эти крепления чаще применяются для кухонных шкафов, они не боятся влажности, перепада температур.

Без врезки

При выборе крепежа, не требующего врезки, важно определиться с углом открытия, он варьируется от 30 до 180 градусов. Такой диапазон раскрытия петли мебельной накладной без врезки достигается за счет конструкции. Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения

Традиционные конструкции ограничены прямым углом, трансформеры с поворотным механизмом дают свободу движения.

Разновидности крепежных конструкций

Производители изготавливают петли нескольких типов. Разные модели отличаются внешним видом, конструкцией, материалом, используемым для их изготовления, и способом крепления.

Накладные и внутренние

Фурнитура этой категории не требует предварительного сверления отверстий в фасаде. Монтаж накладных деталей осуществляется, когда невозможна врезка мебельных петель 4-шарнирной конструкции, например, из-за малой толщины панелей тумбы.

Бесчашечные (секретные) петли

Элементы фурнитуры такого типа используются достаточно редко. Их чаще можно встретить на мебели отечественного производства. Бесчашечные крепления применяют для межкомнатных дверных конструкций. В основном они выполняют декоративные функции и монтируются на откидные крышки столов или секретных дверей.

Четырехшарнирные для распашных конструкций

Этот вариант фурнитуры применяется для мебельных гарнитуров с распашными полотнами.

4-шарнирные модели состоят из чаши с коленом и ответной планки. Это дает возможность регулировать горизонтальное и вертикальное расположение полотен относительно коробки шкафа (тумбы), плотность прилегания отдельных частей гарнитура.

Специфичные мебельные петли

Такой тип крепления применяется для сборных конструкций с алюминиевыми рамками разной ширины. Специфичные петли бывают накладными и внутренними. Их применяют для угловых шкафов, полотно которых открывается на 45, 135 или 180 градусов.

Установка накладных мебельных петель с разметкой

Перед установкой не лишним будет сделать разметку, чтобы не ошибиться при засверловке, крепеже монтажной планки и чаши. Можно воспользоваться готовым шаблоном (кондуктором) или отмерить вручную. Учитываем следующие нюансы:

  • Накладной фасад не полностью закрывает короб. С учетом зазора, например, для кухонного шкафа высотой 720 мм и шириной 400 мм, он будет иметь габариты 716х396 мм. А это значит, если по коробу для установки крепежной планки от края отступается по 100 мм, то по фасаду отступ будет меньше, равен 98 мм.
  • Под четырехшарнирную петлю на дверце выбирается отверстие глубиной 11 мм. Сделать это можно с помощью сверла Форстера с подрезным краем и носиком, рассчитанным именно для установки мебельных петель (диаметр 26 или 35 мм). Специальные сверла имеют ограничитель, который не даст проткнуть лицевую часть насквозь при фрезеровке. При условии, конечно, что толщина фасада не менее 16 мм.
  • Глубина крепления монтажной планки от края боковины шкафа при установке накладной мебельной петли составляет 37 мм. Расстояние между отверстиями у планки 32 мм.

Предназначение навесов с доводчиком

Такая фурнитура сегодня широко применяется на мебельном производстве. Благодаря самозакрывающейся конструкции, мебель при длительной эксплуатации будет сохранять свой вид, станет менее подвержена каким-либо повреждениям.

Доводчик на петлях можно устанавливать на разнообразную мебель

Таблица 2. Конструкции, которые чаще всего оснащают самозакрывающимися петлями

Тип мебелиОписание
СпальнаяЭто могут быть:фасад туалетного столика;
комод;
шкаф для платьев.
Шкафы-купе и гардеробные оснащают раздвижными системами с доводчиком, а ящики мета боксами.
КухоннаяЭто мебель по типу:стола;
шкафа.
Петли обеспечивают удобное закрытие любого корпуса мебели, не прикладывая для этого серьезные усилия.
Для гостиной, детскаяПисьменные столы и различные шкафчики можно защитить от повреждений. Ребенок сможет закрывать дверцы, не хлопая ими.
ОфиснаяЗачастую петлями с доводчиком оснащают:компьютерный стол;
стеллаж с дверцами.
Такая фурнитура защитит мебель от каких-либо повреждений при ее регулярном использовании.
ТорговаяЗачастую такую фурнитуру можно увидеть на стеклянных витринах. Обычно, чтобы продемонстрировать товар в коммерческих учреждениях устанавливают стеклянные шкафы, витрины. Чтобы монтировать к такой мебели петли, используют дополнительные рамки из алюминиевого профиля.
Устанавливать петли непосредственно на само стекло не рекомендуется. Под фурнитуру придется делать отверстия, из-за чего довольно хрупкий материал может потерять свои прочностные качества. Металлическая рамка сделает конструкцию более надеждой.

Регулировка расположения петель не вызывает трудностей даже у человека, который никогда не работал с мебельной фурнитурой

Процесс пошаговой установки

Рассматриваемый метод крепления подвесных шкафов применяется для крючковых навесок с монтажными рейками.

  • Перед проведением работ снимают фасадные дверцы, при отсутствии установленного крепежа в необходимых местах обрезают фрагменты задней стенки и устанавливают крючковые навески. Крючки должны выступать на 3 — 5 мм. от плоскости задней стенки шкафчика.
  • Прислоняют шкафчик к стене на необходимой высоте и отмечают его верхнюю границу, при помощи строительного уровня переносят эту отметку, очерчивая линию по периметру всей стены в местах подвеса шкафчиков.
  • Прикладывают фрагмент монтажной шины к навеске в положении окончательного подвеса и замеряют расстояние от верха шкафчика до верха шины.
  • Переносят эту разницу на стену, проведя линию верхней границы рейки, параллельную первой линии (обычно она ниже на 30 — 50 мм.)
  • Прикладывает монтажную рейку к линии и просверливают стену сквозь установочные отверстия. Практичнее всего вначале это сделать в одной точке и закрепить рейку дюбелем с саморезом, при дальнейших работах ее не надо будет постоянно поддерживать.
  • Далее забивают дюбеля, закручивают саморезы, полностью закрепляя рейку.

Установочные отверстия в монтажной рейке часто имеют диаметр больше головки самореза. Это позволяет рассверливать отверстия сквозь нее под дюбель, не отнимая от стены, при монтаже на саморезы придется одевать шайбы или использовать специальные виды с широкими шляпками.

  • На рейку навешивается каркас и выставляется при помощи регулировочных элементов в одну линию по уровню на нужном расстоянии от стены. При необходимости они скрепляются друг с другом при помощи саморезов или межсекционных стяжек.
  • Заключительным этапом установки является навешивание дверей и их регулировка.

Самостоятельная врезка накладных навесов

Монтаж петель не отличается сложностью, выполнить его может каждый. Поэтому не обязательно вызывать мастера для проведения установки.

Шаг № 1 – подготовка инструментов

Важным шагом при установке петель является подготовка рабочего места, инструментов. Для проведения монтажа потребуется:

  • карандаш с линейкой;
  • дрель;
  • фреза, соответствующего диаметра;
  • шуруповерт;
  • набор шурупов;
  • строительный уровень.

Фрезер

Диаметр фрезы должны быть аналогичным размеру врезаемой части петель

Шаг № 2 – разметка и подготовка к монтажу

Для начала необходимо разметить место под навесы, следуя простым рекомендациям.

  1. Размещать петли нужно не ближе чем 2 сантиметра от края дверцы.
  2. Расстояние от верхнего и нижнего края петель должно быть не больше 12 сантиметров.
  3. Если устанавливается больше двух навесов, средний нужно расположить строго между верхним и нижним.
  4. В местах, где будут расположены петли не должно быть каких-либо преграды, например полок.

Сделать разметку достаточно просто – необходимо приложить петлю к желаемому месту для дальнейшей установки и обрисовать ее при помощи карандаша.

Если расстояние между отверстием и краем дверцы слишком маленькое, возможно повреждение мебели в процессе ее эксплуатации

Шаг № 3 – процесс монтажа

Процесс установки каждой петли происходит по следующему алгоритму.

  1. Сначала нужно надеть фрезу на дрель, затем сделать с ее помощью отверстие на подготовленной разметке.
  2. Теперь необходимо вставить навес в разъем и проверить плотность фиксации. Если все хорошо, можно приступать к следующему шагу.
  3. Используя шуруповерт сделать отверстия под саморезы.
  4. Зафиксировать петлю в гнезде саморезами.
  5. Прикрутить вторую часть петли к дверце.

Монтажные работы с петлями не требуют много времени, сил, нужно лишь придерживаться рекомендаций в инструкции

Цены на модельный ряд дрелей

Дрель

Такие манипуляции нужно повторить с каждой устанавливаемой петлей. При соблюдении всех рекомендаций, фурнитура будет надежно держать дверцу.

Рекомендации для установки мебельных петель

Ход работы

Разметка мебельных петель

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.


Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т.д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.


Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.


Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

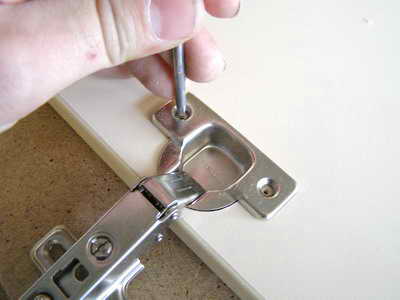

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Виды петель по конструкции

Они представляют собой шарнирные узлы, соединяющие двери с корпусом шкафа. Различные конструктивные решения дают возможность оставлять открытым дверное полотно под определённым углом. По способу крепления фасадов вы можете подобрать следующие модели:

  1. Четырёхшарнирные.
  2. Антресольные.
  3. Рояльные.
  4. Для стеклянных дверей.

Четырёхшарнирные

Самыми распространёнными и популярными считаются 4-х шарнирные мебельные петли. Они отличаются универсальностью и высокой надёжностью. Различают три вида четырёхшарнирных петель, отличающихся друг от друга по способу скрепления чашки плеча с ответной планкой:

Slide-on. Выступающая часть ответной планки входит в плечо. Крепление осуществляется фиксирующим винтом. Соединение имеет с двух сторон насечки. Длину плеча можно удлинять и укорачивать, закрепляя соединение на насечках.

Clip-on. Такая система позволяет обходиться без винта. Части петли соединяются защёлкой. Такие навесы называют моделями быстрого монтажа. Дверку шкафа можно снять и установить на место без инструмента.

Key-hole. Плечо чашки накладывается отверстием на винт ответной планки. Края проёма вводятся под винт. Монтажное отверстие напоминает замочную скважину.

Их разновидности применяют в зависимости от положения закрытой двери относительно стенки корпуса шкафа. Бывают следующие четырёхшарнирные виды:

  • накладная;
  • полунакладная;
  • вкладная;
  • угловая;
  • инверсная;
  • штольная.

Накладная

В закрытом состоянии двери петля плотно накладывается на торец боковой стенки шкафа. В основном их массово применяют в прямоугольных конструкциях кухонной мебели. Петля состоит из чашки с плечом и ответной планки. Как соединяются обе части, видно на рисунке.

Накладные поворотные шарниры ставят в шкафах спального и гостиного гарнитура, тумбочках и комодах. Механизмы обеспечивают плотное прилегание дверок ко всему периметру проёма мебели.

Существуют накладные механизмы, не требующие глубокой выработки в массиве фасада. Их применяют, когда толщина дверного полотна не позволяет сделать полноценное углубление под чашку. Крепление петель осуществляют без врезки только шурупами.

Полунакладная

Такие конструкции используют при навеске дверей на одну стенку с двух сторон. Их ставят в шифоньерах из нескольких секций, разделённых перегородками, чтобы смежные фасады при открытии не мешали друг другу. Для этого плечо сделано с небольшим изгибом. Деталь позволяет выдержать размеры между открытыми створками 5 – 10 мм.

Вкладная

Внутренняя или вкладная конструкция предназначена для того, чтобы при закрытии дверцы её фасад становился внутрь проёма шкафа на одном уровне с торцом боковины. Минимальный угол выноса дверного полотна составляет 90 градусов.

В отличие от предыдущих моделей плечо вкладной конструкции более изогнуто. Установка вкладных петель ничем не отличается от монтажа других 4-х шарнирных моделей.

Угловая

Петли для углового шкафа кухни вы должны ставить там, где требуется навесить дверки под определённым углом к боковине корпуса. Различные модели рассчитаны на углы установки фасада по отношению к боковине корпуса 30, 45, 90, 135 и 180 градусов.

Выбирайте угловую модель петли, пользуясь следующей таблицей:

Угол закрытого фасадаКонструкция шкафа
30 — 60 градусовСкошенный торцевой корпус
Под 45 градусовТрапециевидный корпус
120 – 135 градусовДва фасада, открывающихся гармошкой

Инверсная

Карусельные или инверсные петли (крокодил, краб, трансформер) предназначены для открытия дверок шкафа практически на 180 градусов. Открытый фасад оказывается на одной линии с плоскостью несущей части корпуса. Сложная форма плеча обеспечивает полный разворот двери на 165 градусов. Петля-трансформер может быть накладной, полунакладной и внутренней конструкции.

Штольная

Прямую или штольную модель крепят ответной планкой к фальшь-панели шкафа. Панель выглядит в виде дополнительной планки, установленной вплотную к боковине. Штольные петли обычно ставят в кухонных шкафах и угловых тумбах под мойкой.

Все виды четырёх-шарнирных моделей таких фирм, как австрийская Блюм (BLUM), испанская Амиг (AMIG) и другие не менее известные производители, оснащают встроенными или накладными доводчиками.

Устройство обеспечивает замедленное мягкое закрытие дверей без стука. Для этого вам нужно только слегка подтолкнуть дверцу, и она продолжит медленное движение до полного закрытия. Вы можете установить отдельный доводчик рядом с простым механизмом открывания фасада.

Этапы монтажа

Установка петель на фасады осуществляется в 4 этапа:

  • сначала создают разметку;
  • потом делают отверстия, используя дрель;
  • далее осуществляется монтаж, а также сборку частей фурнитуры;
  • на последнем этапе устанавливают дверцы.

Из чего делают современную мебель, обзор основных материалов Самым ответственным и сложным этапом считается регулировка положения дверцы относительно корпуса мебели. Если работу выполнить неправильно, створка быстро провиснет, шкаф (или любое другое изделие) выйдет из строя.

Создание разметки

Чтобы произвести установку мебельных петель правильно, нужно изначально сделать ровную разметку, соответствующую параметрам пластины фурнитуры. В противном случае возникнут проблемы с открыванием и закрыванием дверей. Разметка мебельных петель выполняется так:

  1. От крайней точки фасада мебели отступают на 7–12 см. Расстояние между навесами должно составлять не менее 50 см. На данном этапе определяются с количеством необходимых петель.
  2. Приступают к отметке центра отверстий навесов. При этом от края дверки отступают на 2–2,5 см.
  3. Наносят метки с учетом ширины дверки. В точках пересечения делают отверстия саморезом. На этом этапе стоит использовать шаблон для разметки мебельных петель.

Несмотря на то что шаблоны для мебельных петель выполнены из прочных материалов, с ними нужно очень бережно обращаться. Строго запрещено сверлить через них, иначе снизится срок службы. Чтобы определиться количеством необходимых петель, стоит изучить рекомендации, представленные в таблице.

Вес дверей, в кг Высота фасада, мм Рекомендованное количество петель
4-5 до 500 2
6-9 500-1000 2
10-13 1000-1500 3
14-18 1500-2000 4
19-22 2000-2500 5

Подготовка отверстия

Следующим этапом станет подготовка отверстий. Чтобы правильно сделать выемки, нужно точно следовать уже выполненной разметке. Для проведения такой операции используются дрель со специальным сверлом и фреза. Отверстия делаются так:

  1. Сначала нужно уложить дверцу на ровную поверхность.
  2. В дрели зафиксировать фрезу для мебельных петель подходящего диаметра. Глубина отверстия не должна превышать 1,25 см.
  3. Дрель в процессе сверления должна располагаться строго перпендикулярно относительно поверхности дверцы.
  4. В процессе формирования отверстия нужно внимательно следить за тем, чтобы фреза или сверло не просверлили дверцу насквозь.

Как грамотно расставить мебель в маленькой комнате, советы дизайнеров

Когда главные отверстия под саморезы будут готовы, можно переходить к следующему этапу. Врезка навесов в соответствии с разметкой и сформированными выемками производится намного проще и качественней.

Крепление петли

Крепление петель выполняется в следующей последовательности:

  1. В чашу укладывается та часть петли, которая и будет непосредственно крепиться к фасаду.
  2. Аккуратно выставляются петли в выемках, чтобы оптимально разместить их.
  3. С помощью строительного уголка и уровня добиваются ровного положения петли в чашке.
  4. Если нужно произвести коррекцию отверстия для ровной укладки навеса под уровень, используется мебельная фреза для установки петель.
  5. Используя шуруповерт, закручиваются саморезы в отверстия на самой петле.

После закрепления саморезов нужно проверить прочность крепления навеса. Рекомендуется попробовать расшатать петлю в чашке, сместить ее относительно поверхности фасада. Если никаких изменений не наблюдается, то фурнитура закреплена хорошо.

Навешивание дверцы

Самым сложным этапом в данной работе является именно монтаж дверцы. Чтобы упростить задачу, при возможности стоит уложить корпус мебели так, чтобы крепление створок на петли производилось в горизонтальном положении. Алгоритм работы для установки дверей:

  1. Во внутренней части корпуса мебели необходимо сделать такую же разметку, как на дверце. Для установки петель тоже нужна мебельная фреза.
  2. Далее закрепить платформу для фиксации навеса, используя саморезы.
  3. Соединить две части навеса.
  4. В конце отрегулировать положение фурнитуры относительно дверцы и корпуса мебели. Это можно выполнить с помощью отвертки и уровня.

Преимущества индивидуального проектирования мебели, этапы работы

Навешивание дверцы не является завершающим этапом работы. Даже после первичной регулировки нужно произвести дополнительные мероприятия по выравниванию положения всех составляющих.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
